1. Wyciąć. 2. Zmierzyć krawędź, dodać 10 mm i oderwać. 3. Wyrównać zakładki 5 mm w części przedniej. 6. Oderwać. 5. Obrócić płytę. 4.

Transkrypt

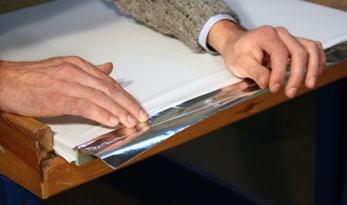

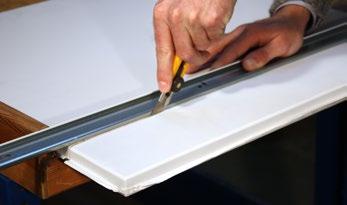

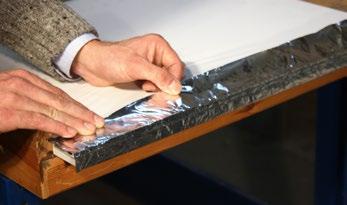

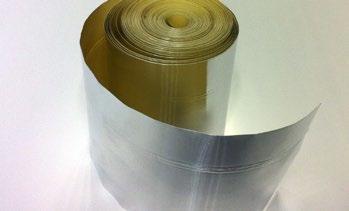

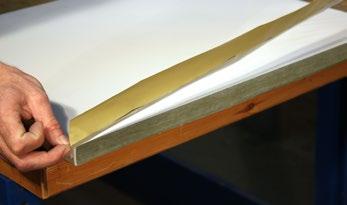

1 Taśma uszczelniająca Do uszczelniania docinanych płyt sufitowych, ROCKFON zapewnia taśmę klejącą, wzmocnioną folią aluminiową. Posiada ona bardzo dobrą przyczepność oraz eliminuje emisję włókien i pyłu, co jest niezbędne w obiektach służby zdrowia, gdzie należy unikać uwalniania cząstek stałych. Taśma jest łatwa i szybka w użyciu. Jest szczelna, odporna na ścieranie oraz wilgoć. Dostępna w rolkach o szerokości 75 mm i długości 50 m. 1. Wyciąć 2. Zmierzyć krawędź, dodać 10 mm i oderwać 3. Wyrównać zakładki 5 mm w części przedniej 4. Docisnąć 5. Obrócić płytę 6. Oderwać 7. Złożyć i docisnąć 8. Uformować w narożnikach 9. Obrócić płytę z powrotem i zakończyć 3

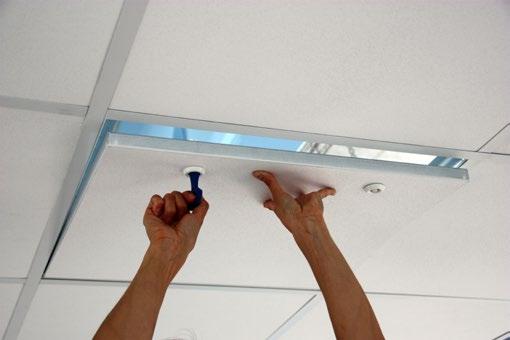

2 Klipsy dociskowe W niektórych przypadkach może wystąpić konieczność zabezpieczenia płyt sufitowych w konstrukcji, np. gdy sufit musi być mechanicznie czyszczony/dezynfekowany lub został zamontowany w miejscach narażonych na różnice ciśnienia, gdzie wymagana jest jego szczelność. ROCKFON zaleca rozmieszczenie klipsów zgodnie z poniższym schematem, tj.: 8 punktów (po 2 na każdym boku) do płyt o wymiarach mm oraz 12 punktów (po 2 na krótszym boku i po 4 na dłuższym) do płyt o wymiarach mm. Dostępne są dwa rodzaje klipsów: 1. Klipsy HDC1 2. Klipsy HDC2 Do płyt o grubości 20 mm stosowane są klipsy HDC1, a do płyt o grubości 25 mm HDC2. Istnieje możliwość ręcznego przerobienia klipsu, tak aby spełniał funkcję klipsu jednostronnego. ROCKFON zaleca uszczelnienie miejsca połączenia dociętej płyty z profilem obwodowym wypełniaczem silikonowym. *Szczelność płyt ROCKFON MediCare Air jest udokumentowana certyfikatami z badań. Zalecane rozmieszczenie klipsów oprawa oświetleniowa oprawa oświetleniowa HDC 1 (umieszczany w miejscach styku płyt) HDC 2 (umieszczany w miejscach styku płyt) 4

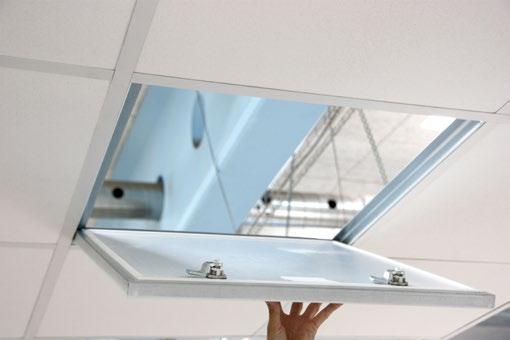

3 Szczelne włazy rewizyjne W celu uzyskania jednolitej powierzchni sufitu i lepszej akustyki, ROCKFON opracował szczelne włazy rewizyjne, które wypełnione są płytami sufitowymi. Właz wykonany jest ze stali galwanizowanej pokrytej białą farbą proszkową. Jest wyposażony w dwa zamki typu lock i nadaje się do stosowania z konstrukcją Chicago Metallic T24 Click 2890 / Chicago Metallic T24 Hook Jest dostępny w wymiarze mm. Aby uzyskać więcej informacji na ten temat, prosimy o kontakt z przedstawicielami ROCKFON. W razie uszkodzenia, wierzchnia płyta sufitowa może być łatwo wymieniona na nową, poprzez demontaż zamków. Szczelności włazu rewizyjnego w połączeniu z płytami MediCare Air jest potwierdzona badaniami. Dla zapewniania szczelności całego sufitu zalecane jest stosowanie taśmy wykonanej z pianki neoprenowej przyklejonej do konstrukcji, bądź uszczelki. Uszczelka włazu wykonana jest z poliestru i zapewnia szczelność pomiędzy ramą i klapą włazu rewizyjnego. Pełna dokumentacja z badań dostępna jest na życzenie. Więcej informacji u przedstawiciela ROCKFON. Rama włazu jest umieszczona w profilu T24. Mimo, iż właz jest dość lekki (5,25 kg wraz z płytą sufitową), aby zapewnić odpowiednią stabilność sufitu, zalecany jest montaż dodatkowych wieszaków na konstrukcji. Jednolita powierzchnia sufitu i łatwe otwieranie włazu. Łatwy dostęp do instalacji biegnących w przestrzeni międzystropowej. 5
