1 Strona 1 z 1 SPECJALISTYCZNE PRODUKTY BANKOWE I. Skarbce modułowe i lane Typ modułu: SM 80/V klasa V Certyfikat IMP SM 80/VI klasa VI Certyfikat IMP SM 170/IX klasa IX Certyfikat IMP SM 220/XI klasa XI Certyfikat IMP Skarbce posiadają Certyfikaty IMP do przechowywania wartości pieniężnych zgodnie z normami polskimi i europejskimi dla klas: V, VI, VII, IX, XI, XII, XIII. Komora skarbcowa po zmontowaniu jest dodatkowo certyfikowana przez IMP waga 1m 2 modułu SM 80 wynosi około 290kg; waga 1m 2 modułu SM 170 wynosi około 490kg; waga 1m 2 modułu SM 220 wynosi około 630kg; 1. Konstrukcja i przeznaczenie: z elementów modułowych w klasie V można budować przedskarbce lub skarbce modułowe, tam gdzie wielkość przechowywanych wartości pieniężnych nie przekracza 8 jednostek obliczeniowych dla pomieszczeń nie chronionych systemem alarmowym i 15 jednostek dla pomieszczeń chronionych systemem alarmowym klasy min. SA3; z elementów modułowych w klasie VI można budować przedskarbce lub skarbce modułowe, tam gdzie wielkość przechowywanych wartości pieniężnych nie przekracza 12 jednostek obliczeniowych dla pomieszczeń nie chronio-nych systemem alarmowym i 20 jednostek dla pomieszczeń chronionych systemem alarmowym klasy min. SA3; skarbce w klasie IX zaleca się budować tam, gdzie wielkość przechowywanych wartości pieniężnych nie przekracza 30 jednostek obliczeniowych dla pomieszczeń nie chronionych systemem alarmowym i 60 jednostek obliczeniowych dla pomieszczeń chronionych systemem alarmowym klasy min. SA3; skarbce w klasie XI zaleca się budować tam, gdzie wielkość przechowywanych wartości pieniężnych nie przekracza 60 jednostek obliczeniowych dla pomieszczeń nie chronionych systemem alarmowym i bez ograniczeń dla pomieszczeń chronionych systemem alarmowym klasy min. SA3; skarbce modułowe klasy V i VI są wykonywane w formie komory składającej się z elementów modułowych SM 80 połączonych z drzwiami typu DSK-80;

2 Strona 2 z 2 skarbce modułowe klasy IX i XI są wykonywane w formie komory składającej się z elementów modułowych SM 170 lub SM 220 połączonych odpowiednio z drzwiami typu DSK-15 lub DSK-19; wypełnienie modułów stanowi specjalne zbrojenie stalowe oraz mieszanka betonu i specjalnych składników przewidzianych dla paneli skarbcowych; w panelach WD (wentylacja dolna) oraz WG (wentylacja górna) znajduje się 6 otw. 2, przesłoniętych blachą perforowaną; w panelach SX znajdują się otwory tej samej średnicy jako przepusty instalacji elektrycznej i alarmowej; monolityczną konstrukcję skarbca uzyskuje się przez spawanie elementów modułowych i drzwi skarbcowych spawami punktowymi zarówno wewnątrz jak i na zewnątrz skarbca; podstawy pod czujki zaleca się montować przez przyspawanie ich w miejscach łączenia paneli; standardowo elementy stalowe komory skarbca malowane są od wewnątrz antykorozyjną farbą podkładową; możliwość zamontowania włazu awaryjnego WAM; możliwość zamocowania dodatkowych nasadek wentylacyjnych do paneli WD i WG (nieodpłatnie); UWAGA: modułami można wzmacniać istniejące skarbce Przy zamówieniu należy podać: - wymiary A,B,C,D; - ilość paneli WD i WG; - ilość i rozmieszczenie otworów paneli SX; PRZYKŁADOWY SKARBIEC MODUŁOWY SM 220 Z DRZWIAMI PRAWYMI DSK-19 Z KRATĄ DWUSKRZYDŁOWĄ PRZYKŁADOWY SKARBIEC MODUŁOWY SM 80 Z DRZWIAMI PRAWYMI DSK-80/V

3 Strona 3 z 3 II. Drzwi skarbcowe Typ: DSK-80/V klasa V Certyfikat IMP DSK-80/VI klasa VI Certyfikat IMP DSK-15/IX klasa IX Certyfikat IMP DSK-19/XI klasa XI Certyfikat IMP grubość pancerza drzwi DSK-80/V - 80 mm, grubość pancerza drzwi DSK-80/VI - 80 mm, grubość pancerza drzwi DSK-15/IX mm, grubość pancerza drzwi DSK-19/XI mm, waga standardowych drzwi skarbcowych DSK-80 wynosi około 1000 kg waga standardowych drzwi skarbcowych DSK-15 wynosi około 1900 kg waga standardowych drzwi skarbcowych DSK-19 wynosi około 2300 kg 1. Konstrukcja: drzwi skarbcowe DSK mogą być montowane w skarbcach modułowych lub lanych; wypełnienie drzwi stanowi specjalne zbrojenie stalowe oraz mieszanka betonu i specjalnych składników przewidzianych dla takich drzwi; zamknięcie drzwi DSK-80 stanowią zamek kluczowy kl. C oraz zamek szyfrowy kl. C; zamknięcie drzwi DSK-15 i DSK-19 stanowią dwa zamki kluczowe kl. C i jeden zamek szyfrowy kl. C ; mechanizmy zabezpieczone są przed wybiciem zamków i punktowym atakiem; pod osłoną mechanizmów znajdują się podstawy do zamontowania czujek; przewód alarmowy 15 żyłowy ekranowany wprowadzony jest od wewnętrznej strony drzwi ościeżnicą przez zawias dolny do komory zamkowej; zawiasy wyposażone są w smarowniczki M6; krata drzwi może być jedno- lub dwuskrzydłowa (w zależności od potrzeb klienta); dowolna stronność drzwi głównych i kratowych (prawe lub lewe) drzwi skarbcowe są standardowo malowane farbą w kolorze szaro-białym RAL 9002; standardowo drzwi wyposażone są w odbój do zamontowania w posadzce lub na ścianie. możliwość zamontowania dodatkowo zamka elektronicznego COMBOGARD lub zamka z kontrolą dostępu SMARTGARD; możliwość zamocowania dodatkowych wyłączników krańcowych; 3. Uwagi eksploatacyjne regulacji drzwi można dokonać na zawiasie górnym; w razie konieczności zmiany kluczy zaleca się wymianę całego zamka; zamontowanych zamków i mechanizmów nie należy przerabiać pod groźbą utraty gwarancji;

4 Strona 4 z 4 montować zamki i mechanizmy w okresie gwarancji może tylko autoryzowany serwis lub osoby posiadające pisemne potwierdzenie przebytego szkolenia u Producenta; nie zaleca się dokonywania przeróbek bez wiedzy producenta nawet po zakończeniu okresu gwarancji; STANDARDOWE DRZWI SKARBCOWE DSK-19/XI (KL.XI) Z KRATĄ JEDNOSKRZYDŁOWĄ (PRAWE) STANDARDOWE DRZWI SKARBCOWE (PRAWE) DSK - 80/IV (kl.v, VI)

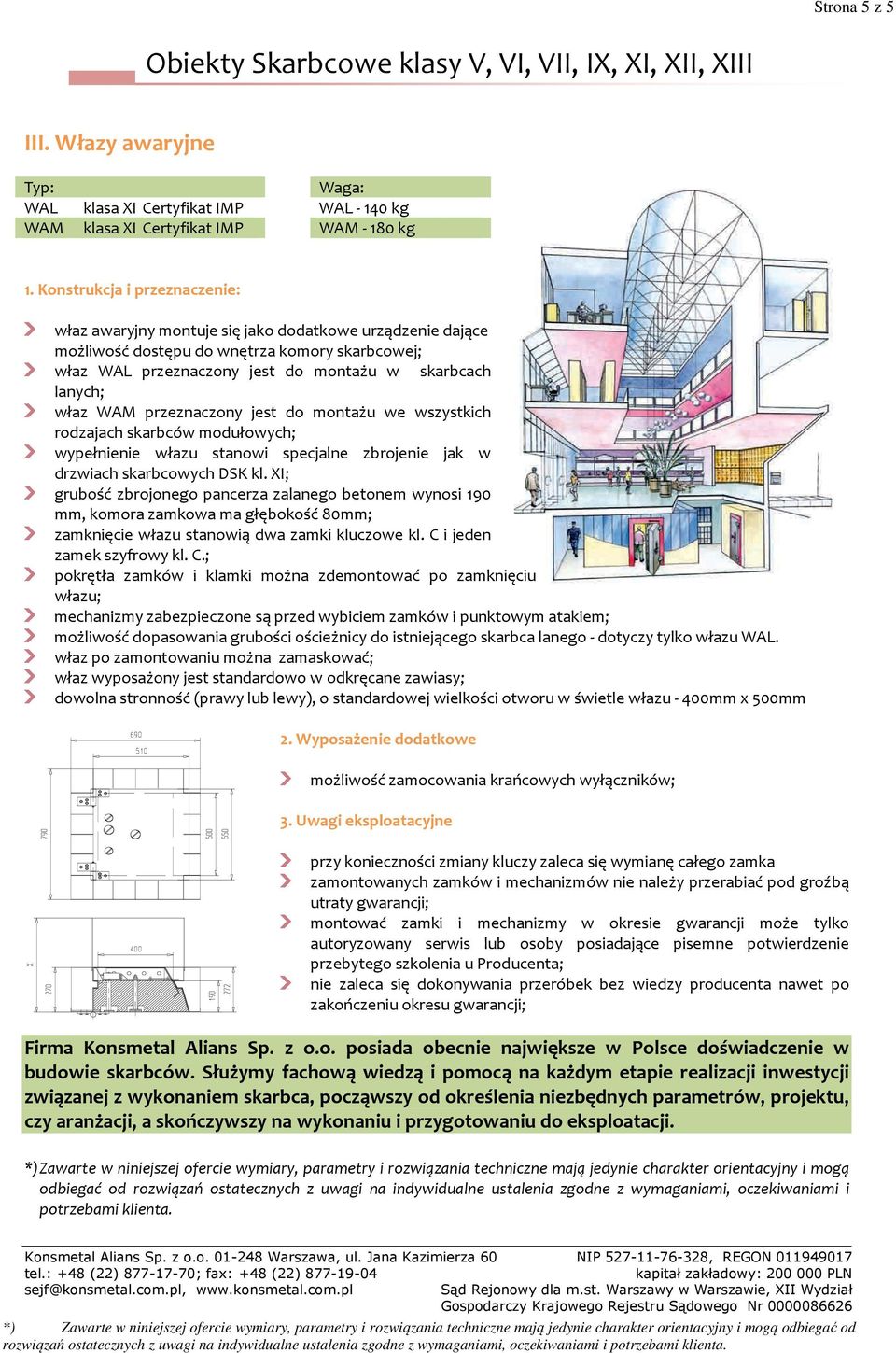

5 Strona 5 z 5 III. Włazy awaryjne Typ: WAL klasa XI Certyfikat IMP WAM klasa XI Certyfikat IMP Waga: WAL kg WAM kg 1. Konstrukcja i przeznaczenie: właz awaryjny montuje się jako dodatkowe urządzenie dające możliwość dostępu do wnętrza komory skarbcowej; właz WAL przeznaczony jest do montażu w skarbcach lanych; właz WAM przeznaczony jest do montażu we wszystkich rodzajach skarbców modułowych; wypełnienie włazu stanowi specjalne zbrojenie jak w drzwiach skarbcowych DSK kl. XI; grubość zbrojonego pancerza zalanego betonem wynosi 190 mm, komora zamkowa ma głębokość 80mm; zamknięcie włazu stanowią dwa zamki kluczowe kl. C i jeden zamek szyfrowy kl. C.; pokrętła zamków i klamki można zdemontować po zamknięciu włazu; mechanizmy zabezpieczone są przed wybiciem zamków i punktowym atakiem; możliwość dopasowania grubości ościeżnicy do istniejącego skarbca lanego - dotyczy tylko włazu WAL. właz po zamontowaniu można zamaskować; właz wyposażony jest standardowo w odkręcane zawiasy; dowolna stronność (prawy lub lewy), o standardowej wielkości otworu w świetle włazu - 400mm x 500mm możliwość zamocowania krańcowych wyłączników; 3. Uwagi eksploatacyjne przy konieczności zmiany kluczy zaleca się wymianę całego zamka zamontowanych zamków i mechanizmów nie należy przerabiać pod groźbą utraty gwarancji; montować zamki i mechanizmy w okresie gwarancji może tylko autoryzowany serwis lub osoby posiadające pisemne potwierdzenie przebytego szkolenia u Producenta; nie zaleca się dokonywania przeróbek bez wiedzy producenta nawet po zakończeniu okresu gwarancji; Firma Konsmetal Alians Sp. z o.o. posiada obecnie największe w Polsce doświadczenie w budowie skarbców. Służymy fachową wiedzą i pomocą na każdym etapie realizacji inwestycji związanej z wykonaniem skarbca, począwszy od określenia niezbędnych parametrów, projektu, czy aranżacji, a skończywszy na wykonaniu i przygotowaniu do eksploatacji. *) Zawarte w niniejszej ofercie wymiary, parametry i rozwiązania techniczne mają jedynie charakter orientacyjny i mogą odbiegać od rozwiązań ostatecznych z uwagi na indywidualne ustalenia zgodne z wymaganiami, oczekiwaniami i potrzebami klienta.
