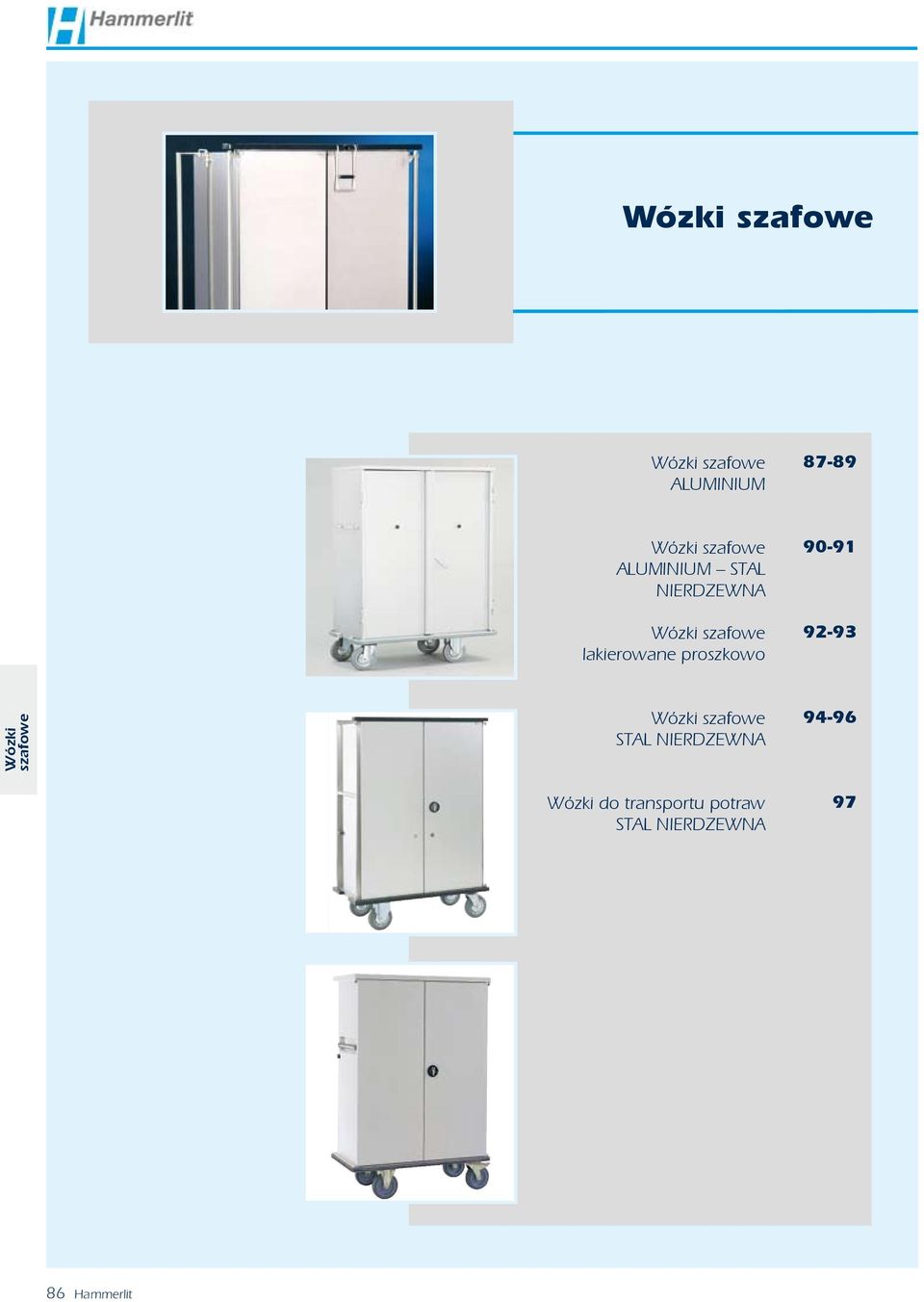

Wózki szafowe Wózki szafowe ALUMINIUM Wózki szafowe ALUMINIUM STAL NIERDZEWNA Wózki szafowe. lakierowane proszkowo 94-96

Transkrypt

1 ALUMINIUM ALUMINIUM STAL NIERDZEWNA lakierowane proszkowo STAL NIERDZEWNA do transportu potraw STAL NIERDZEWNA Hammerlit GmbH

2 Combi ALUMINIUM anodyzowane CBA CBA wózek szafowy z ALUMINIUM - składane półki - specjalnie przystosowany do transportu ciężarowego: wyposażony w dolny zderzak naokoło wózka oraz dodatkowe zderzaki narożnikowe na szczycie - uchwyt na ścianie bocznej (z kółkami obrotowymi) CBA 3000 CBA 2000 z jednoskrzydłowymi drzwiami Zdjęcie przedstawia model z blokadą centralną wszystkich kółek. Wymiary zewn. mm Wymiary wewn. mm Wysokość komór mm Waga Kółka Symbol wys. szer. gł. wys. szer. gł. dolna środk. górna kg 2 stałe obrotowe CBA stałe obrotowe CBA Hammerlit Hammerlit GmbH 87

3 , ALUMINIUM RGA - zaprojektowane z myślą o transporcie wewnętrznym lekkie, wygodne w użyciu, higieniczne i łatwe w czyszczeniu - półki montowane na stałe (nie dotyczy modelu RGA 250) - uchwyt na ścianie bocznej (z kółkami obrotowymi) - drzwi otwierane do kąta 270 z możliwością przymocowania na ścianach bocznych za pomocą magnesów - zderzak dolny naokoło wózka - kółka z szarym ogumieniem, oprawa kółek ocynkowana, pokryta warstwą chromu Na życzenie dostępne również kółka z blokadą lub centralna blokada wszystkich kółek. Dodatkowe wyposażenie: centralny zamek, zaczep i dyszel do łączenia poszczególnych wózków, górny zderzak, kółka z miękkim ogumieniem (dla lepszej amortyzacji) RGA 151 lub 231 RGA wnętrze dzielone w pionie: 2/3 wnętrza z 2 półkami (3 komory), 1/3 wnętrza z drążkiem do wieszaków - mechanizm ryglujący na dole i u góry - uchwyt do prowadzenia na ścianie bocznej RGA 250 RH 1580 ON501 Wymiary zewn. mm Wymiary wewn. mm Wysokość Kółka Kółka Waga Przybl. Symbol środkowa komora komór mm ład. wys. szer. gł. wys. szer. gł. środk. górna mm kg kg stałe RGA obrotowe RGA bez RGA blokady RH1580ON RGA Hammerlit GmbH

4 do modułów ISO - stabilna konstrukcja z lakierowanej stali (model RH 3150 ON002) lub stali pokrywanej proszkowo - korpus z anodyzowanego ALUMINIUM - zderzak z szarej gumy naokoło wózka na dolnej i górnej krawędzi - drzwi otwierane do kąta 270 z możliwością przymocowania na ścianach bocznych za pomocą magnesów - uchwyty do prowadzenia na obu ścianach bocznych - wnętrze wyposażone w profile z metali lekkich i prowadnice z poliamidu wzmocnionego włóknem szklanym - 2 kółka stałe, 2 kółka obrotowe (bez blokady) o średnicy 200 mm RH 3150 ON002 na 12 modułów ISO o wym. 600 x 400 x 100 mm i z 2 półkami z regulacją ustawienia co 116,5 mm RH 3180 ON002 RH 3170 ON002 3 części na 3 x 12 modułów ISO o wym. 600 x 400 x 100 mm 2 części na 2 x 12 modułów ISO o wym. 600 x 400 x 100 mm Wymiary zewn. mm Kółka Kółka Waga Liczba modułów Symbol wys. szer. gł. mm kg 600x400x100mm stałe RH 3150 ON obrotowe, bez blokady RH 3170 ON RH 3180 ON002 Hammerlit Hammerlit GmbH 89

5 ALUMINIUM STAL NIERDZEWNA RGAE RGAE 231 RGAE 151 RGAE 131 serii RGAE znajdują zastosowanie wszędzie tam, gdzie standardowe wózki z aluminium (por. str. 87 i następne) nie są dostatecznie wytrzymałe. Obudowę wykonano z anodyzowanego ALUMINIUM (dla zapewnienia niskiej wagi własnej), a ramę ze STALI NIERDZEWNEJ (dla zapewnienia wybitnej wytrzymałości). Wózek RGAE sprawdził się już w wielu szpitalach i klinikach. Cechy: rama ze STALI NIERDZEWNEJ chroni korpus z ALUMINIUM gładkie wnętrze bez ostrych krawędzi umożliwia łatwe czyszczenie drzwi z podwójnej blachy z pełnym uszczelnieniem stanowią zabezpieczenie przeciwpyłowe RGAE 231 Dane techniczne: korpus wykonany z anodyzowanego ALUMINIUM osadzony w ramie ze STALI NIERDZEWNEJ zderzak z tworzywa naokoło wózka i zderzak górny na przedniej ścianie (PE) drzwi z podwójnej blachy z uszczelnieniem, z zamkiem drzwi otwierane do kąta 270 z możliwością przymocowania na ścianach bocznych za pomocą magnesów ergonomiczne, przyspawane uchwyty na obu ścianach bocznych 2 kółka stałe i 2 obrotowe, 200 mm, oprawa kółek ocynkowana i pokryta warstwą chromu, szare ogumienie Dodatkowe wyposażenie: górny zderzak naokoło wózka (zalecane przy transporcie ciężarowym) zaczep i dyszel do łączenia poszczególnych wózków kółka z blokadą lub centralna blokada wszystkich kółek kółka z blokadą kierunku zamek centralny RGAE 320 MTR 90 Hammerlit GmbH

6 ALUMINIUM STAL NIERDZEWNA RGAE Górny zderzak na przedniej ścianie Mocna rama ze STALI NIERDZEWNEJ chroni korpus z ALUMINIUM Drzwi otwierane do kąta 270 Ergonomiczne uchwyty na obu ścianach bocznych Wnętrze z gładkimi powierzchniami RGAE 231 Magnesy do przymocowania drzwi Drzwi z zamkiem Stabilny stelaż jezdny ze STALI NIERDZEWNEJ Dolny zderzak naokoło wózka (PE) Wymiary zewn. mm Wysokość komór Półki Kółka Przybl. Waga Symbol szer. gł. mm ładowność kg szer. / gł. / wys. dolna środk. górna kg 1200 x 650 x RGAE x 650 x RGAE x 650 x RGAE x 750 x RGAE 250 Pojemność Wykończenie 1030 x 730 x x 10 modułów 600 x 400 x prowadnice RGAE 320 ME 1460 x 730 x x 10 modułów 600 x 400 x prowadnice RGAE 330 ME 1030 x 730 x x 9 modułów 600 x 400 x panel prowadnicowy RGAE 320 MTR 1465 x 780 x x 9 modułów 600 x 400 x panel prowadnicowy RGAE 330 MTR Wózek szafowy z modułami Wykonany z ALUMINIUM wózek jest przeznaczony do transportu modułów (400 x 600 mm). Bezpieczny transport modułow jest zapewniony dzięki prowadnicom U lub panelom prowadnicowym z tworzywa. Hammerlit Hammerlit GmbH 91

7 , lakierowane proszkowo RG RG 230 RG 150 RG 130 serii RG do transportu czystej bielizny z drzwiami, które można przymocować do ścian bocznych za pomocą magnesów umożliwiają higieniczny i ekonomiczny przewóz czystej bielizny. Zderzak naokoło wózka zabezpiecza ściany i drzwi, jak również sam wózek przed uszkodzeniami podczas transportu. Mocna obudowa z ocynkowanej, pokrywanej proszkowo specjalnej blachy zapewnia bezproblemowe użytkowanie wózka przez lata. Dla ułatwienia załadunku dolnej komory, środkowa półka w modelach RG 80 i RG 130 oraz dolna półka w modelach RG 150 i RG 230 może być złożona do góry. Dodatkowe wyposażenie (przykłady): zamek centralny zaczep i dyszel do łączenia poszczególnych wózków górny zderzak RG ZSAM KD 80 blokada centralna wszystkich kółek Wyposażenie specjalne: dodatkowe półki różne kolory (paleta RAL) 92 Hammerlit GmbH Wózek standardowo wyposażony jest w zamek z 2 kluczykami.

8 , lakierowane proszkowo RG Dane techniczne: Opis: Obudowa z blachy stalowej; drzwi z zamkiem, otwierane do kąta 270 z możliwością przymocowania do ścian bocznych za pomocą magnesów; uchwyty na obu stronach bocznych: w obudowie (modele RG 150, RG 230) lub na szczycie wózka (modele RG 80, RG 130). Materiał: obudowa i półki z ocynkowanej blachy stalowej, pokrywanej proszkowo w kolorze jasnoszarym (RAL 9002) Kółka: 2 kółka stałe i 2 obrotowe z blokadą, elastyczna powierzchnia jezdna, precyzyjne łożyska kulkowe z zabezpieczeniem przeciwpyłowym Oprawa kółek: ocynkowana i pokryta warstwą chromu Zderzak: mocna guma w kolorze szarym RG 230 Wymiary zewn. mm Wysokość komór mm Półki Kółka Przybl. Waga Symbol mm ładowność kg szer. / gł. / wys. dolna środk. górna szer. gł. kg 970 x 615 x RG x 615 x RG x 615 x RG x 615 x RG 230 Hammerlit Hammerlit GmbH 93

9 , STAL NIERDZEWNA RGEE Wózek szafowy RGEE dostępny jest w następujących wersjach: - z półkami montowanymi na stałe (RGEE FB) - z półkami z możliwością regulacji pionowej (RGEE FB Classic) - jako transporter sterylizacyjny z prowadnicami z regulacją pionową (RGEE CES60) - jako transporter sterylizacyjny systemu Shuttle przystosowany do przyjęcia stelaża wsadowego (RGEE SH) - jako transporter modułowy z przyspawanaymi prowadnicami (RGEE ME) - jako transporter modułowy z panelami prowadnicowymi (RGEE MTR) - jako wózek do transportu potraw (RGEET) Cechy wózków szafowych RGEE: - korpus jest zespawany z ramą spodnią i górną w sposób zapewniający wodoszczelność - gładkie, pozbawione ostrych krawędzi wnętrze - drzwi z podwójnej blachy z gumowym uszczelnieniem - 4 pionowe uchwyty do prowadzenia, w tym 2 zintegrowane z zawiasem drzwi- uchwyty po stronie drzwi odchylają się przy otwieraniu drzwi Transporter RGEE FB stałe półki RGEE 9FB Półki montowane na stałe Wsad Liczba półek Wymiary wewn. mm Wymiary zewn. mm Symbol szer. / gł. / wys. szer. / gł. / wys. 6 STE x 640 x x 725 x 1365 RGEE6FB 9 STE x 640 x x 725 x 1365 RGEE9FB 12 STE x 640 x x 725 x 1620 RGEE12FB 94 Hammerlit GmbH

10 , STAL NIERDZEWNA RGEE Transporter RGEE FBClassic ruchome półki RGEE 9FBClassic Półki z możliwością regulacji pionowej Wsad Liczba komór Wymiary wewn. mm Wymiary zewn. mm Symbol szer. / gł. / wys. szer. / gł. / wys. 6 STE 3, elk 740 x 640 x 300 mm 800 x 640 x x 725 x 1365 RGEE6FBClassic 9 STE 3, elk 1015 x 640 x 330 mm 1075 x 640 x x 725 x 1365 RGEE9FBClassic 9 STE 3, elk 885 x 640 x 330 mm 945 x 640 x x 725 x 1365 RGEEISO2FBClassic 12 STE 3, elk 1265 x 640 x 380 mm 1355 x 640 x x 805 x 1520 RGEE330FBClassic Transporter RGEE CES60 ruchome prowadnice Prowadnice kątowe z możliwością regulacji pionowej (CES60) do kontenerów sterylnych RGEE 9CES60 Rama prowadnicowa do kontenera CES60AZ Wsad Wymiary wewn. mm Wymiary zewn. mm Symbol szer. / gł. / wys. szer. / gł. / wys. 6 STE 695 x 640 x x 725 x 1365 RGEE6CES60 9 STE 1075 x 640 x x 725 x 1365 RGEE9CES60 Hammerlit Hammerlit GmbH 95

11 , STAL NIERDZEWNA RGEE Transporter RGEE ME stałe prowadnice RGEE 328ME Z przyspawanymi prowadnicami do koszy modułowych ISO. Liczba modułów Wymiary wewn. mm Wymiary zewn. mm Symbol 600x400x100 mm szer. / gł. / wys. szer. / gł. / wys x 640 x x 725 x 1400 RGEE328ME x 640 x x 725 x 1555 RGEE320ME x 640 x x 805 x 1555 RGEE330ME Wyposażenie dodatkowe do wózków RGEE RGEE KL - klamra do papieru Zderzak górny Zasuwa RGEE HS z zamkiem RGEE HSDS RGEE AR260 - zaczep do drzwi Hammerlit GmbH... w urządzeniach myjących (temp. 260 o ) Rama na papier w formacie A4

12 Wózek do transportu potraw RGEET RGEETI dla 10 x 20 tac w standardzie Gastronorm lub Euronorm Wózek do transportu potraw jest dostępny w dwóch wersjach: z podwójnymi ścianami i izolacją (RGEETI) oraz z pojedynczymi ścianami i bez izolacji (RGEET). Dodatkowe informacje i parametry techniczne znajdą Państwo na str. 94. łatwe w czyszczeniu prowadnice do tac Liczba tac Wymiary zewn. mm Wymiary wewn. (1 część) mm Symbol (Euronorm / Gastronorm) szer. / gł. / wys. szer. / gł. / wys. Wózek do tac, podwójne ściany, z izolacją 10 x 2 = x 860 x x 750 x 1210 RGEETI20 2 x 10 x 2 = x 860 x x 750 x 1210 RGEETI40 Wózek do tac, pojedyncze ściany, bez izolacji 10 x 2 = x 860 x x 750 x 1210 RGEET20 2 x 10 x 2 = x 860 x x 750 x 1210 RGEET40 Hammerlit Hammerlit GmbH 97
