1 Systemy ścian działowych do pomieszczeń czystych System prosty (U), zaokrąglony (L), (Q)

2 System ścian działowych do pomieszczeń czystych Dane techniczne Wymiary paneli ściennych (szerokość x długość): 1200 x 4500 mm (standard) 1200 x 6200 mm (z dodatkowym wzmocnieniem) Grubość panela: 50 mm (wszystkie systemy) Materiał rdzenia: Aluminiowy plaster miodu (litera A w kodzie) Papierowy plaster miodu (litera B w kodzie) Wełna mineralna (litera C w kodzie) Pianka XPS (litera X w kodzie) Okładzina stalowa: Stal typu CS B Z100 zgodnie z ASTM A 653/A 653M Powłoka cynkowa: 7 µm (100 g/m 2 ) Powłoka poliestrowa naniesiona proszkowo: 25 µm (strona zewnętrzna), 7 µm (strona wewnętrzna) Całkowita grubość: 0,57 mm Inne grubości dostępne na życzenie klienta Dostępne wykończenia powierzchni: Standardowy kolor to RAL 9010 Inny kolor z palety RAL dostępny na życzenie klienta Powłoka antystatyczna Znakowanie CE: System ścian działowych posiada Europejską Aprobatę Techniczną (ETA-08/0258). Znak CE uprawniający do sprzedaży w/w produktu w krajach Unii Europejskiej wystawiany jest na zgodność z powyższą Aprobatą. Odporność ogniowa: Klasa odporności ogniowej EI15 dla paneli wypełnionych wełną mineralną (system L i Q) zgodnie z A1:2010 Klasa odporności ogniowej EI30 dla paneli wypełnionych wełną mineralną i płytą gipsową (system L i Q) zgodnie z A1: Klasa reakcji na ogień zgodnie z EN B-s2,d0 (wszystkie rdzenie) płyta A2-s2,d0 malowane profile aluminiowe Zgodność ze standardami GMP (w zależności od użytych połączeń ściennych): System L (A, B, C, X) L i Q: Klasa A System L (A, B, C, X) U: Klasa C Klasyfikacja pomieszczeń czystych zgodnie z normą ISO Klasa 4 Atest higieniczny: Numer raportu HK/B/1231/01/2010 wydanego przez PZH (PAŃSTWOWY ZAKŁAD HIGIENY) Główne zastosowanie: Przemysł elektroniczny i precyzyjny Obszary o podwyższonych wymaganiach dotyczących higieny oraz klasy czystości Farmacja oraz składowanie żywności

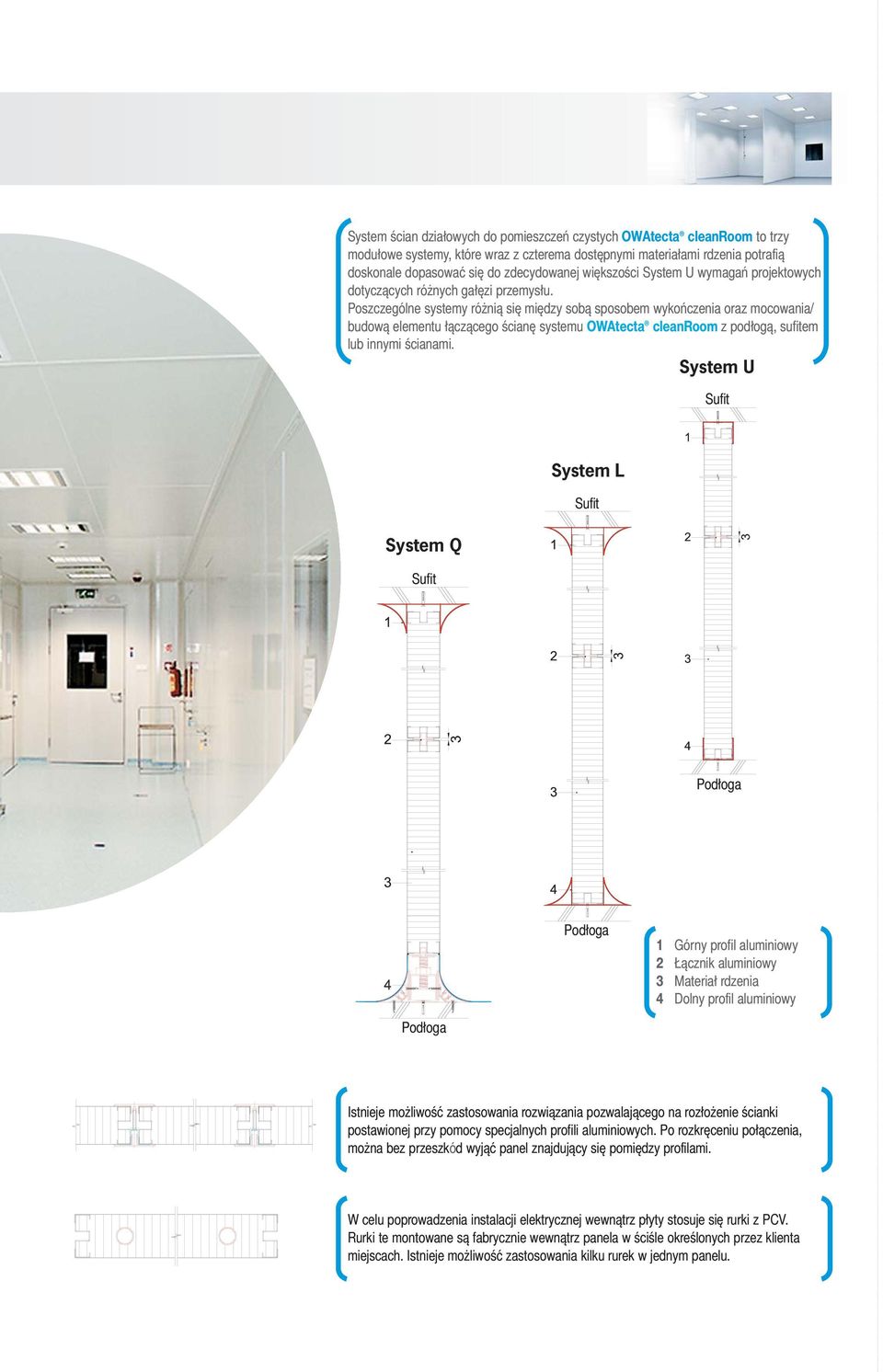

3 System ścian działowych do pomieszczeń czystych to trzy modułowe systemy, które wraz z czterema dostępnymi materiałami rdzenia potrafią doskonale dopasować się do zdecydowanej większości System U wymagań projektowych dotyczących różnych gałęzi przemysłu. Poszczególne systemy różnią się między sobą sposobem wykończenia oraz mocowania/ budową elementu łączącego ścianę systemu z podłogą, sufitem lub innymi ścianami. System U System L System Q 1 Górny profil aluminiowy 2 Łącznik aluminiowy 3 Materiał rdzenia 4 Dolny profil aluminiowy Istnieje możliwość zastosowania rozwiązania pozwalającego na rozłożenie ścianki postawionej przy pomocy specjalnych profili aluminiowych. Po rozkręceniu połączenia, można bez przeszkód wyjąć panel znajdujący się pomiędzy profilami. W celu poprowadzenia instalacji elektrycznej wewnątrz płyty stosuje się rurki z PCV. Rurki te montowane są fabrycznie wewnątrz panela w ściśle określonych przez klienta miejscach. Istnieje możliwość zastosowania kilku rurek w jednym panelu.

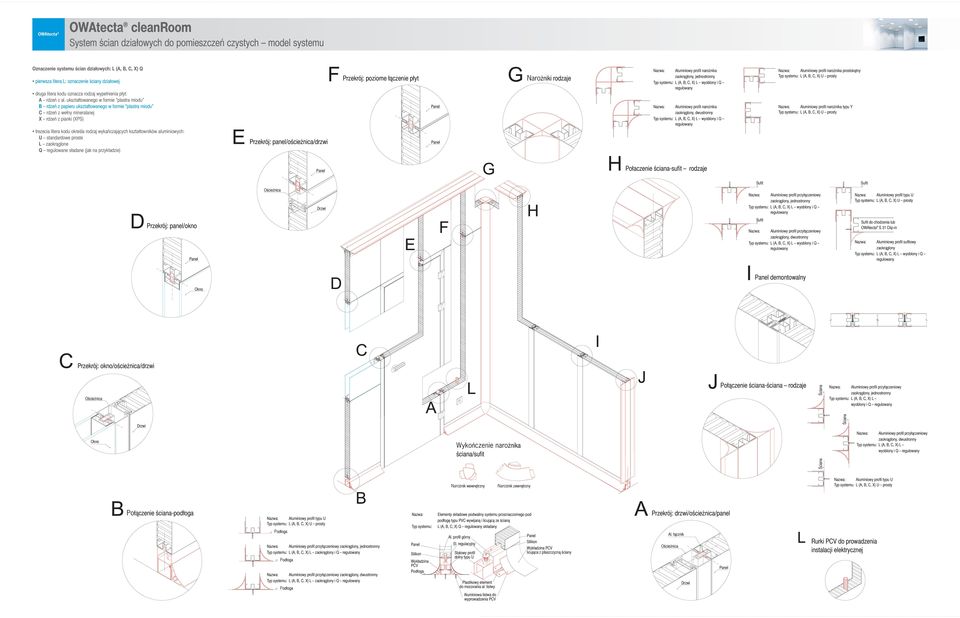

4 System ścian działowych do pomieszczeń czystych model systemu Oznaczenie systemu ścian działowych: L (A, B, C, X) Q pierwsza litera L: oznaczenie ściany działowej druga litera kodu oznacza rodzaj wypełnienia płyt: A rdzeń z al. ukształtowanego w formie plastra miodu B rdzeń z papieru ukształtowanego w formie plastra miodu C rdzeń z wełny mineralanej X rdzeń z pianki (XPS) trezecia litera kodu określa rodzaj wykańczających kształtowników aluminiowych: U standardowe proste L zaokrąglone Q regulowane sładane (jak na przykładzie) Przekrój: panel/ościeżnica/drzwi Przekrój: poziome łączenie płyt Narożniki rodzaje Nazwa: Aluminiowy profil narożnika Nazwa: Aluminiowy profil narożnika Nazwa: Aluminiowy profil narożnika prostokątny Nazwa: Aluminiowy profil narożnika typu Y Połaczenie ściana-sufit rodzaje Przekrój: panel/okno do chodzenia lub OWAtecta S 31 Clip-in Nazwa: Aluminiowy profil sufitowy zaokrąglony demontowalny Okno Przekrój: okno/ościeżnica/drzwi Połączenie ściana-ściana rodzaje Typ systemu: L (A, B, C, X) L wyoblony i Q Okno Wykończenie narożnika ściana/sufit Typ systemu: L (A, B, C, X) L wyoblony i Q Narożnik wewnętrzny Narożnik zewnętrzny Połączenie ściana-podłoga Typ systemu: L (A, B, C, X) L zaokrąglony i Q Typ systemu: L (A, B, C, X) L zaokrąglony i Q Nazwa: Typ systemu: Silikon Wykładzina PCV Elementy składowe podwaliny systemu przeznaczomego pod podłogę typu PVC wywijaną i licującą ze ścianą L (A, B, C, X) Q składany Al. profil górny El. regulacyjny Stalowy profil dolny typu U Plastikowy element do mocovania al. listwy Aluminiowa listwa do wyprowadzenia PCV Silikon Wykładzina PCV licująca z płaszczyzną ściany Przekrój: drzwi/ościeżnica/panel Al. łącznik Rurki PCV do prowadzenia instalacji elektrycznej

5 System ścian działowych do pomieszczeń czystych W skład systemu ścian działowych wchodzą także specjalnie zaprojektowane okna z podwójną szybą, które licują z płaszczyzną ściany. Profil aluminiowy, na którym osadzone są 5 mm szyby pozwalają na szybki montaż za pomocą standardowych, w/w kształtowników aluminiowych. Podobnie jak w przypadku paneli ściennych, wymiary okien można dowolnie dopasować do życzenia klienta. 1 Łącznik aluminiowy 2 ścienny System ścian działowych w swojej ofercie zawiera także pojedyncze i podwójne drzwi, które podobnie jak okna zostały zaprojektowane w sposób umożliwiający łatwy montaż. Profil aluminiowej ościeżnicy odpowiada wymiarom standardowego kształtownika aluminiowego natomiast szerokość skrzydła i ościeżnicy jest równa szerokości ściany działowej. Zarówno rodzaj blachy stalowej jak i wypełnienie drzwi pokrywa się materiałami stosowanymi dla paneli ściennych. Wymiary drzwi oraz szklenia mogą zostać dowolnie dopasowane do wymagań klienta. 1 ścienny 2 Łącznik aluminiowy 3 Skrzydło drzwi 4 drzwi 5 Okno 6 Uszczelka opadająca Gwarancja Wszystkie zaprezentowane dane dotyczące systemu odpowiadają aktualnemu stanowi rozwoju techniki, przy założeniu stosowania wyłącznie produktów i elementów systemowych OWA. System został poddany wewnętrznym i zewnętrznym badaniom. Stosowanie "obcych" produktów i elementów wyklucza obowiązywanie jakiejkolwiek gwarancji. Producent zastrzega sobie prawo wprowadzania zmian technicznych, służących udoskonaleniu produktu, czy systemu. Przy zakupie obowiązują nasze ogólne warunki sprzedaży, dostawy i płatności. Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Straße Amorbach Telefon: Telefax: Š info@owa.de OWA Polska Sp. z o.o. ul. Prusimska Poznań Tel Mobile: or info@owa.com.pl Direct: marzena.dolowy@owa.com.pl michal.garbacki@owa.com.pl Brochure 395/PL
