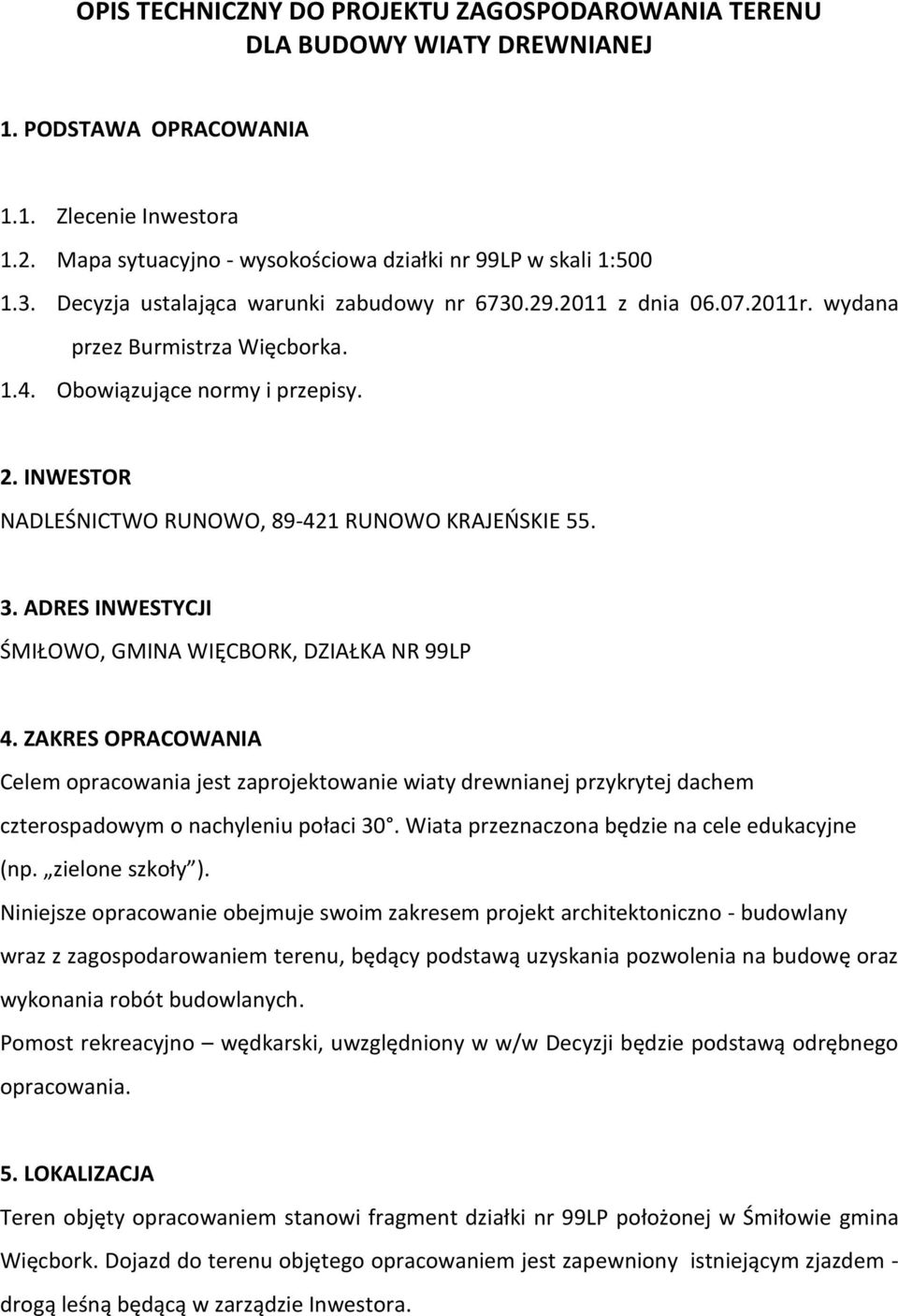

1 OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA TERENU DLA BUDOWY WIATY DREWNIANEJ 1. PODSTAWA OPRACOWANIA 1.1. Zlecenie Inwestora 1.2. Mapa sytuacyjno - wysokościowa działki nr 99LP w skali 1: Decyzja ustalająca warunki zabudowy nr z dnia r. wydana przez Burmistrza Więcborka Obowiązujące normy i przepisy. 2. INWESTOR NADLEŚNICTWO RUNOWO, RUNOWO KRAJEOSKIE ADRES INWESTYCJI ŚMIŁOWO, GMINA WIĘCBORK, DZIAŁKA NR 99LP 4. ZAKRES OPRACOWANIA Celem opracowania jest zaprojektowanie wiaty drewnianej przykrytej dachem czterospadowym o nachyleniu połaci 30. Wiata przeznaczona będzie na cele edukacyjne (np. zielone szkoły ). Niniejsze opracowanie obejmuje swoim zakresem projekt architektoniczno - budowlany wraz z zagospodarowaniem terenu, będący podstawą uzyskania pozwolenia na budowę oraz wykonania robót budowlanych. Pomost rekreacyjno wędkarski, uwzględniony w w/w Decyzji będzie podstawą odrębnego opracowania. 5. LOKALIZACJA Teren objęty opracowaniem stanowi fragment działki nr 99LP położonej w Śmiłowie gmina Więcbork. Dojazd do terenu objętego opracowaniem jest zapewniony istniejącym zjazdem - drogą leśną będącą w zarządzie Inwestora.

INWESTOR NADLEŚNICTWO RUNOWO, 89-421 RUNOWO KRAJEOSKIE 55. 3. ADRES INWESTYCJI ŚMIŁOWO, GMINA WIĘCBORK, DZIAŁKA NR 99LP 4.

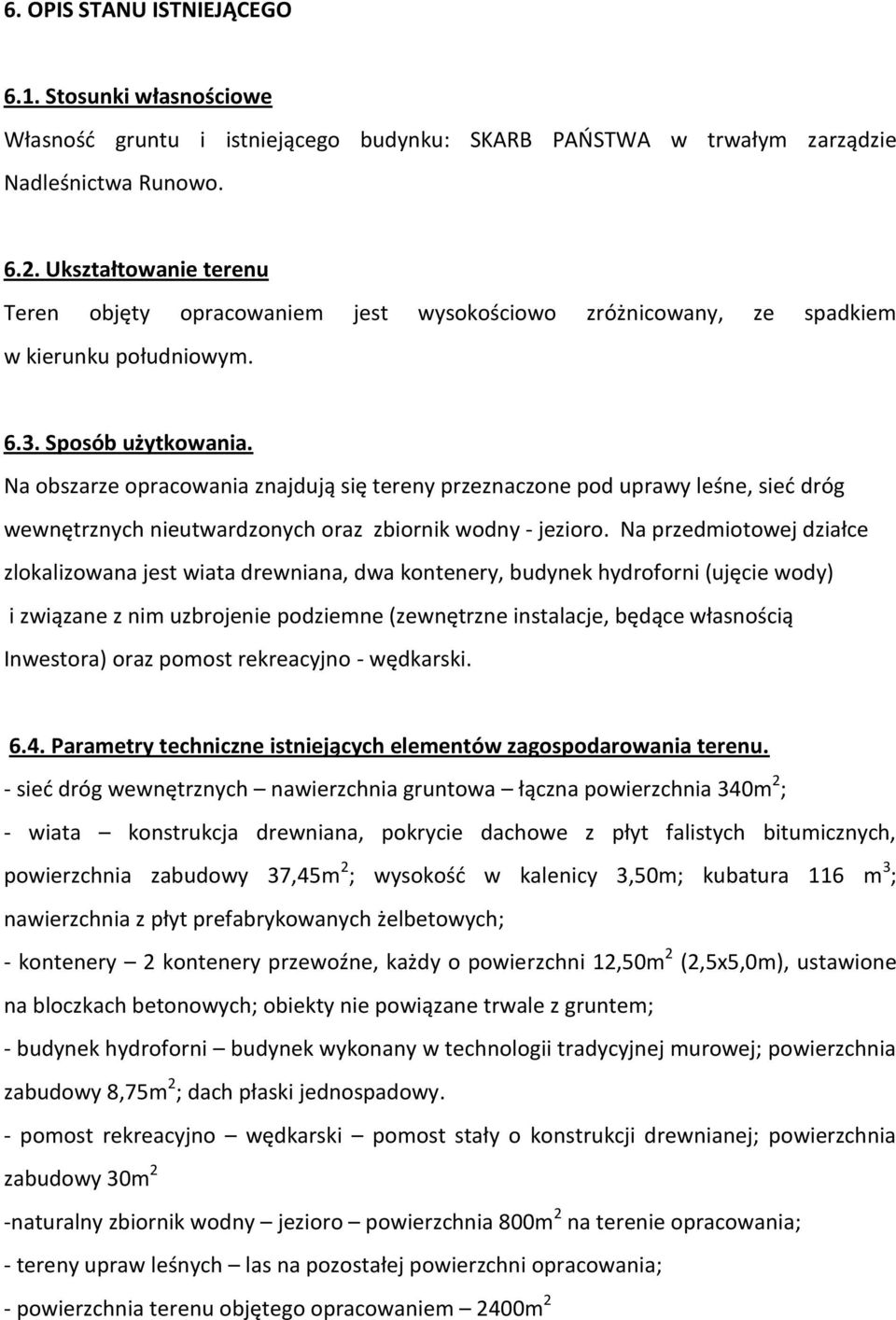

2 6. OPIS STANU ISTNIEJĄCEGO 6.1. Stosunki własnościowe Własnośd gruntu i istniejącego budynku: SKARB PAOSTWA w trwałym zarządzie Nadleśnictwa Runowo Ukształtowanie terenu Teren objęty opracowaniem jest wysokościowo zróżnicowany, ze spadkiem w kierunku południowym Sposób użytkowania. Na obszarze opracowania znajdują się tereny przeznaczone pod uprawy leśne, sied dróg wewnętrznych nieutwardzonych oraz zbiornik wodny - jezioro. Na przedmiotowej działce zlokalizowana jest wiata drewniana, dwa kontenery, budynek hydroforni (ujęcie wody) i związane z nim uzbrojenie podziemne (zewnętrzne instalacje, będące własnością Inwestora) oraz pomost rekreacyjno - wędkarski Parametry techniczne istniejących elementów zagospodarowania terenu. - sied dróg wewnętrznych nawierzchnia gruntowa łączna powierzchnia 340m 2 ; - wiata konstrukcja drewniana, pokrycie dachowe z płyt falistych bitumicznych, powierzchnia zabudowy 37,45m 2 ; wysokośd w kalenicy 3,50m; kubatura 116 m 3 ; nawierzchnia z płyt prefabrykowanych żelbetowych; - kontenery 2 kontenery przewoźne, każdy o powierzchni 12,50m 2 (2,5x5,0m), ustawione na bloczkach betonowych; obiekty nie powiązane trwale z gruntem; - budynek hydroforni budynek wykonany w technologii tradycyjnej murowej; powierzchnia zabudowy 8,75m 2 ; dach płaski jednospadowy. - pomost rekreacyjno wędkarski pomost stały o konstrukcji drewnianej; powierzchnia zabudowy 30m 2 -naturalny zbiornik wodny jezioro powierzchnia 800m 2 na terenie opracowania; - tereny upraw leśnych las na pozostałej powierzchni opracowania; - powierzchnia terenu objętego opracowaniem 2400m 2

Na obszarze opracowania znajdują się tereny przeznaczone pod uprawy leśne, sied dróg wewnętrznych nieutwardzonych oraz zbiornik wodny - jezioro.

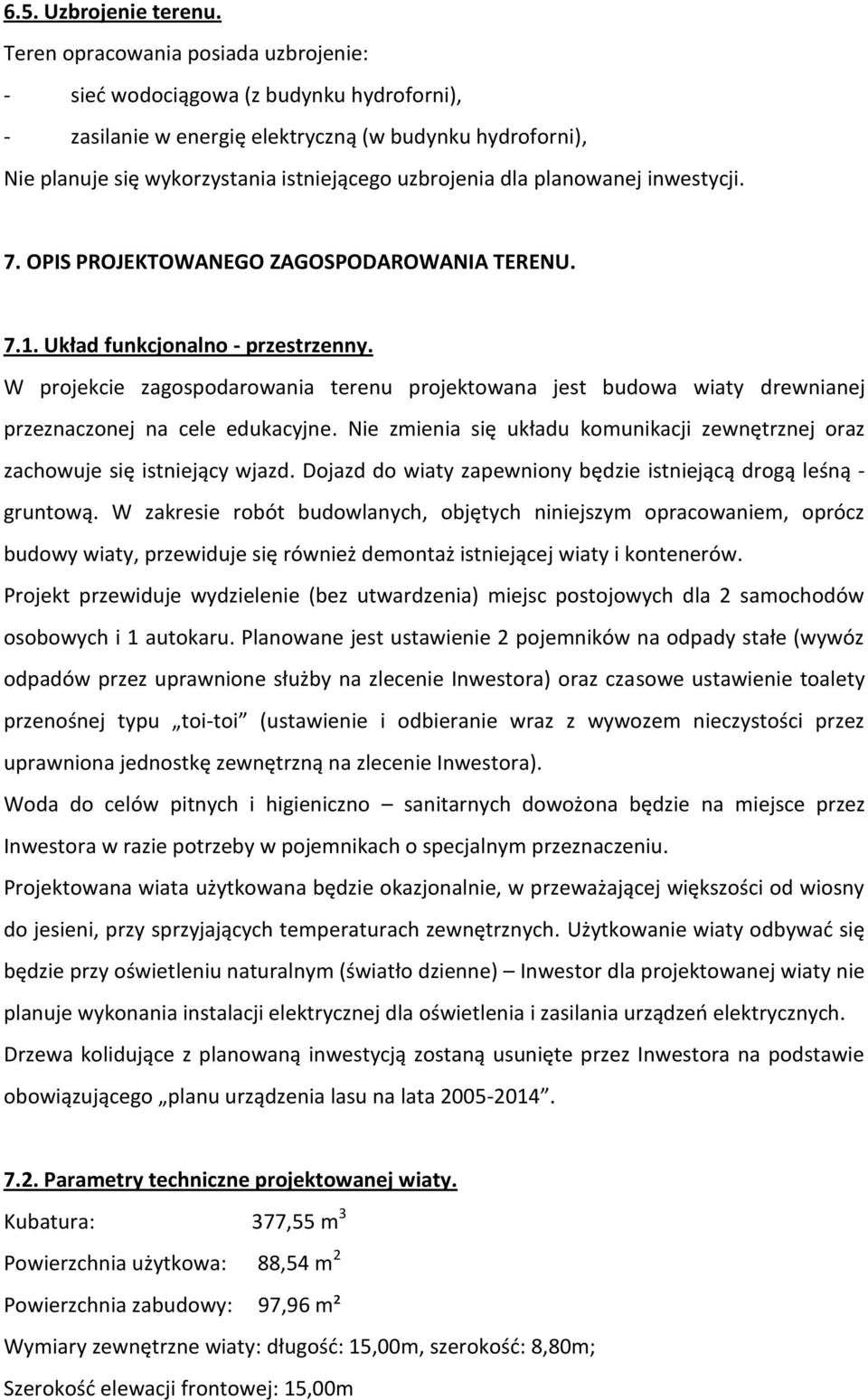

3 6.5. Uzbrojenie terenu. Teren opracowania posiada uzbrojenie: - sied wodociągowa (z budynku hydroforni), - zasilanie w energię elektryczną (w budynku hydroforni), Nie planuje się wykorzystania istniejącego uzbrojenia dla planowanej inwestycji. 7. OPIS PROJEKTOWANEGO ZAGOSPODAROWANIA TERENU Układ funkcjonalno - przestrzenny. W projekcie zagospodarowania terenu projektowana jest budowa wiaty drewnianej przeznaczonej na cele edukacyjne. Nie zmienia się układu komunikacji zewnętrznej oraz zachowuje się istniejący wjazd. Dojazd do wiaty zapewniony będzie istniejącą drogą leśną - gruntową. W zakresie robót budowlanych, objętych niniejszym opracowaniem, oprócz budowy wiaty, przewiduje się również demontaż istniejącej wiaty i kontenerów. Projekt przewiduje wydzielenie (bez utwardzenia) miejsc postojowych dla 2 samochodów osobowych i 1 autokaru. Planowane jest ustawienie 2 pojemników na odpady stałe (wywóz odpadów przez uprawnione służby na zlecenie Inwestora) oraz czasowe ustawienie toalety przenośnej typu toi-toi (ustawienie i odbieranie wraz z wywozem nieczystości przez uprawniona jednostkę zewnętrzną na zlecenie Inwestora). Woda do celów pitnych i higieniczno sanitarnych dowożona będzie na miejsce przez Inwestora w razie potrzeby w pojemnikach o specjalnym przeznaczeniu. Projektowana wiata użytkowana będzie okazjonalnie, w przeważającej większości od wiosny do jesieni, przy sprzyjających temperaturach zewnętrznych. Użytkowanie wiaty odbywad się będzie przy oświetleniu naturalnym (światło dzienne) Inwestor dla projektowanej wiaty nie planuje wykonania instalacji elektrycznej dla oświetlenia i zasilania urządzeo elektrycznych. Drzewa kolidujące z planowaną inwestycją zostaną usunięte przez Inwestora na podstawie obowiązującego planu urządzenia lasu na lata Parametry techniczne projektowanej wiaty. Kubatura: 377,55 m 3 Powierzchnia użytkowa: 88,54 m 2 Powierzchnia zabudowy: 97,96 m² Wymiary zewnętrzne wiaty: długośd: 15,00m, szerokośd: 8,80m; Szerokośd elewacji frontowej: 15,00m

planowanej inwestycji. 7. OPIS PROJEKTOWANEGO ZAGOSPODAROWANIA TERENU. 7.1. Układ funkcjonalno - przestrzenny.

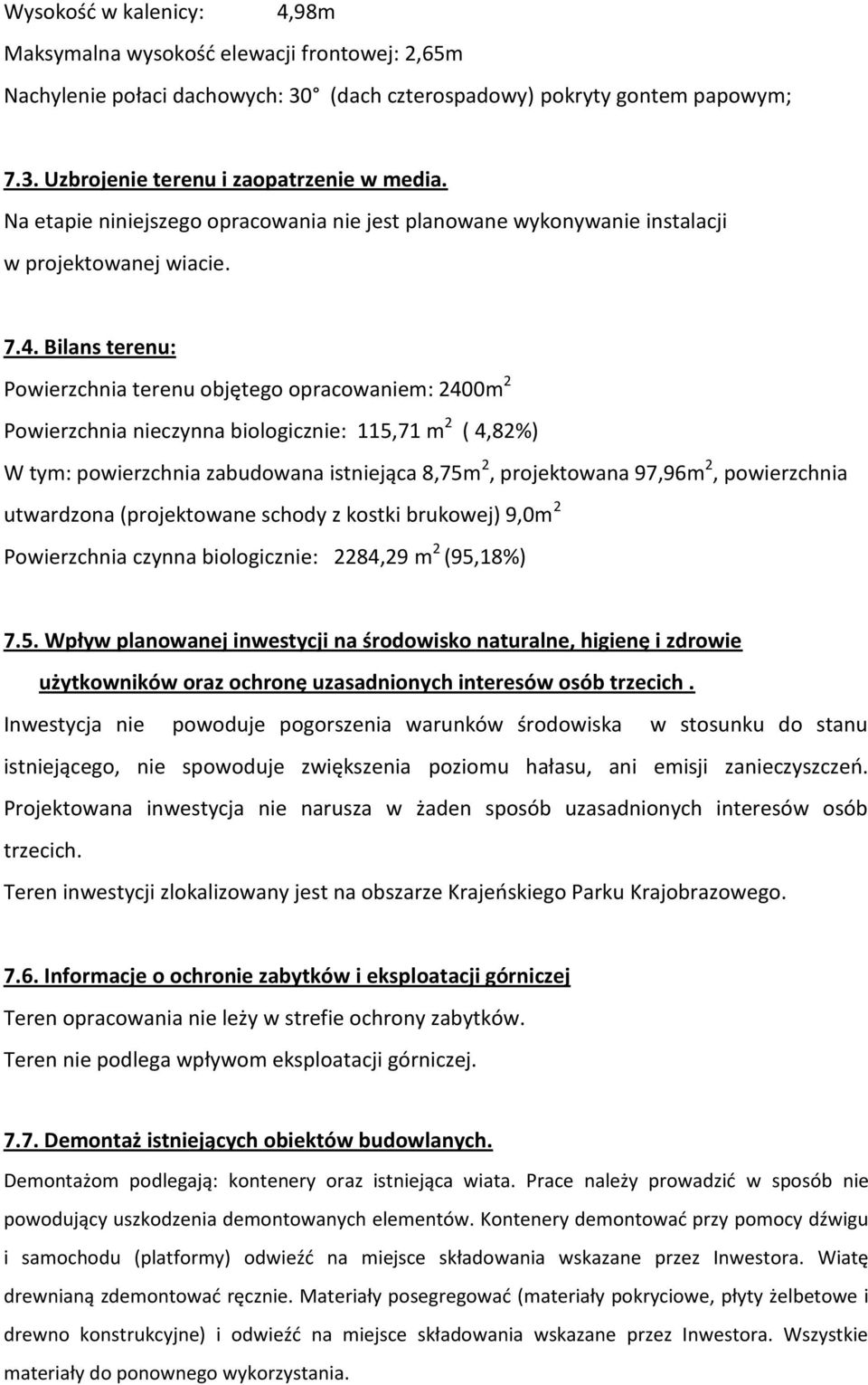

4 Wysokośd w kalenicy: 4,98m Maksymalna wysokośd elewacji frontowej: 2,65m Nachylenie połaci dachowych: 30 (dach czterospadowy) pokryty gontem papowym; 7.3. Uzbrojenie terenu i zaopatrzenie w media. Na etapie niniejszego opracowania nie jest planowane wykonywanie instalacji w projektowanej wiacie Bilans terenu: Powierzchnia terenu objętego opracowaniem: 2400m 2 Powierzchnia nieczynna biologicznie: 115,71 m 2 ( 4,82%) W tym: powierzchnia zabudowana istniejąca 8,75m 2, projektowana 97,96m 2, powierzchnia utwardzona (projektowane schody z kostki brukowej) 9,0m 2 Powierzchnia czynna biologicznie: 2284,29 m 2 (95,18%) 7.5. Wpływ planowanej inwestycji na środowisko naturalne, higienę i zdrowie użytkowników oraz ochronę uzasadnionych interesów osób trzecich. Inwestycja nie powoduje pogorszenia warunków środowiska w stosunku do stanu istniejącego, nie spowoduje zwiększenia poziomu hałasu, ani emisji zanieczyszczeo. Projektowana inwestycja nie narusza w żaden sposób uzasadnionych interesów osób trzecich. Teren inwestycji zlokalizowany jest na obszarze Krajeoskiego Parku Krajobrazowego Informacje o ochronie zabytków i eksploatacji górniczej Teren opracowania nie leży w strefie ochrony zabytków. Teren nie podlega wpływom eksploatacji górniczej Demontaż istniejących obiektów budowlanych. Demontażom podlegają: kontenery oraz istniejąca wiata. Prace należy prowadzid w sposób nie powodujący uszkodzenia demontowanych elementów. Kontenery demontowad przy pomocy dźwigu i samochodu (platformy) odwieźd na miejsce składowania wskazane przez Inwestora. Wiatę drewnianą zdemontowad ręcznie. Materiały posegregowad (materiały pokryciowe, płyty żelbetowe i drewno konstrukcyjne) i odwieźd na miejsce składowania wskazane przez Inwestora. Wszystkie materiały do ponownego wykorzystania.

Bilans terenu: Powierzchnia terenu objętego opracowaniem: 2400m 2 Powierzchnia nieczynna biologicznie: 115,71 m 2 ( 4,82%) W tym: powierzchnia zabudowana istniejąca 8,75m 2, projektowana 97,96m 2,

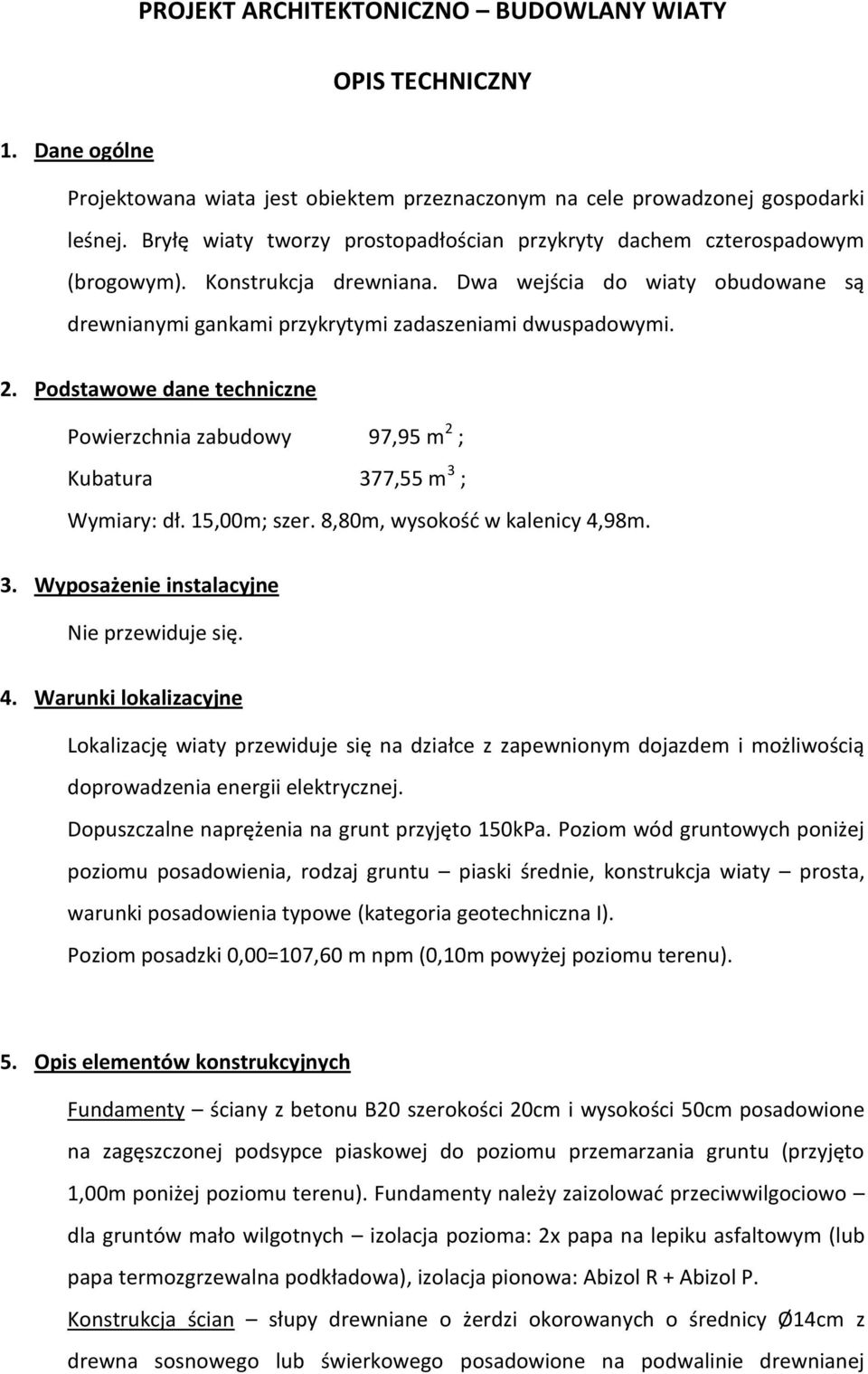

5 PROJEKT ARCHITEKTONICZNO BUDOWLANY WIATY OPIS TECHNICZNY 1. Dane ogólne Projektowana wiata jest obiektem przeznaczonym na cele prowadzonej gospodarki leśnej. Bryłę wiaty tworzy prostopadłościan przykryty dachem czterospadowym (brogowym). Konstrukcja drewniana. Dwa wejścia do wiaty obudowane są drewnianymi gankami przykrytymi zadaszeniami dwuspadowymi. 2. Podstawowe dane techniczne Powierzchnia zabudowy 97,95 m 2 ; Kubatura 377,55 m 3 ; Wymiary: dł. 15,00m; szer. 8,80m, wysokośd w kalenicy 4,98m. 3. Wyposażenie instalacyjne Nie przewiduje się. 4. Warunki lokalizacyjne Lokalizację wiaty przewiduje się na działce z zapewnionym dojazdem i możliwością doprowadzenia energii elektrycznej. Dopuszczalne naprężenia na grunt przyjęto 150kPa. Poziom wód gruntowych poniżej poziomu posadowienia, rodzaj gruntu piaski średnie, konstrukcja wiaty prosta, warunki posadowienia typowe (kategoria geotechniczna I). Poziom posadzki 0,00=107,60 m npm (0,10m powyżej poziomu terenu). 5. Opis elementów konstrukcyjnych Fundamenty ściany z betonu B20 szerokości 20cm i wysokości 50cm posadowione na zagęszczonej podsypce piaskowej do poziomu przemarzania gruntu (przyjęto 1,00m poniżej poziomu terenu). Fundamenty należy zaizolowad przeciwwilgociowo dla gruntów mało wilgotnych izolacja pozioma: 2x papa na lepiku asfaltowym (lub papa termozgrzewalna podkładowa), izolacja pionowa: Abizol R + Abizol P. Konstrukcja ścian słupy drewniane o żerdzi okorowanych o średnicy Ø14cm z drewna sosnowego lub świerkowego posadowione na podwalinie drewnianej

Podstawowe dane techniczne Powierzchnia zabudowy 97,95 m 2 ; Kubatura 377,55 m 3 ; Wymiary: dł. 15,00m; szer. 8,80m, wysokośd w kalenicy 4,

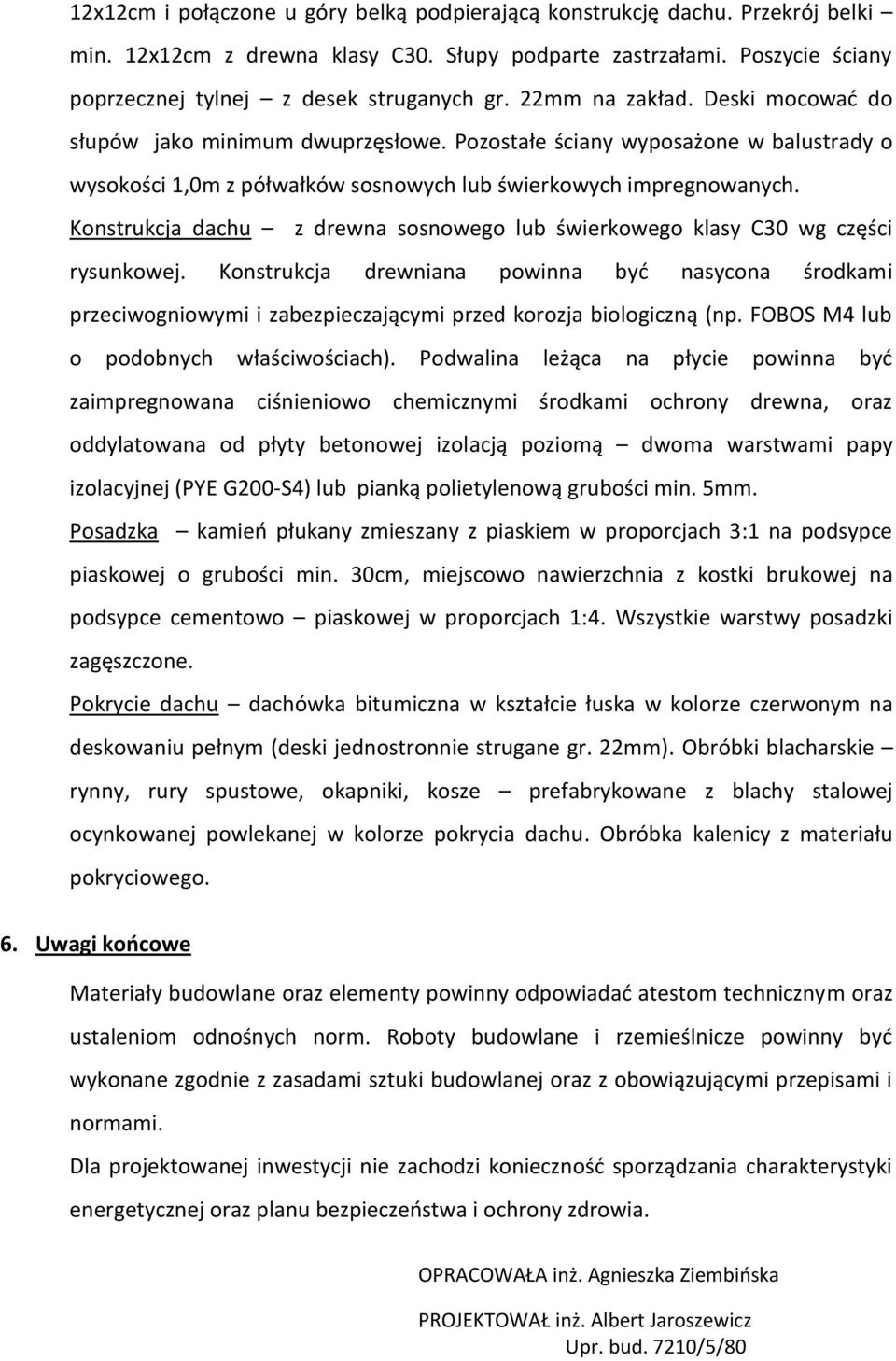

6 12x12cm i połączone u góry belką podpierającą konstrukcję dachu. Przekrój belki min. 12x12cm z drewna klasy C30. Słupy podparte zastrzałami. Poszycie ściany poprzecznej tylnej z desek struganych gr. 22mm na zakład. Deski mocowad do słupów jako minimum dwuprzęsłowe. Pozostałe ściany wyposażone w balustrady o wysokości 1,0m z półwałków sosnowych lub świerkowych impregnowanych. Konstrukcja dachu z drewna sosnowego lub świerkowego klasy C30 wg części rysunkowej. Konstrukcja drewniana powinna byd nasycona środkami przeciwogniowymi i zabezpieczającymi przed korozja biologiczną (np. FOBOS M4 lub o podobnych właściwościach). Podwalina leżąca na płycie powinna byd zaimpregnowana ciśnieniowo chemicznymi środkami ochrony drewna, oraz oddylatowana od płyty betonowej izolacją poziomą dwoma warstwami papy izolacyjnej (PYE G200-S4) lub pianką polietylenową grubości min. 5mm. Posadzka kamieo płukany zmieszany z piaskiem w proporcjach 3:1 na podsypce piaskowej o grubości min. 30cm, miejscowo nawierzchnia z kostki brukowej na podsypce cementowo piaskowej w proporcjach 1:4. Wszystkie warstwy posadzki zagęszczone. Pokrycie dachu dachówka bitumiczna w kształcie łuska w kolorze czerwonym na deskowaniu pełnym (deski jednostronnie strugane gr. 22mm). Obróbki blacharskie rynny, rury spustowe, okapniki, kosze prefabrykowane z blachy stalowej ocynkowanej powlekanej w kolorze pokrycia dachu. Obróbka kalenicy z materiału pokryciowego. 6. Uwagi koocowe Materiały budowlane oraz elementy powinny odpowiadad atestom technicznym oraz ustaleniom odnośnych norm. Roboty budowlane i rzemieślnicze powinny byd wykonane zgodnie z zasadami sztuki budowlanej oraz z obowiązującymi przepisami i normami. Dla projektowanej inwestycji nie zachodzi koniecznośd sporządzania charakterystyki energetycznej oraz planu bezpieczeostwa i ochrony zdrowia. OPRACOWAŁA inż. Agnieszka Ziembioska PROJEKTOWAŁ inż. Albert Jaroszewicz Upr. bud. 7210/5/80

Konstrukcja dachu z drewna sosnowego lub świerkowego klasy C30 wg części rysunkowej.
