1 Przenośne zapory przeciwpowodziowe DPS 2000 pewny system

2 Kto potrzebuje ochrony przeciwpowodziowej? Miasta, gminy: ochrona ludności, dobytku i obiektów dziedzictwa narodowego, ujęć wody, węzłów zaopatrzenia w energię i itp. Przemysł i usługi: zapewnienie stabilnej działalności przedsiębiorstw (brak przerw produkcyjnych), uniknięcie groźnych w skutkach katastrof ekologicznych, zabezpieczenie przed wyciekami paliwa i chemikaliów. Właściciele kamienic, restauracji i hoteli: ochrona przed utratą źródeł egzystencji, bądź utratą majątku. Wojsko, straŝ poŝarna, słuŝby ratownicze i komunalne: zabezpieczenie gotowości do interwencji.

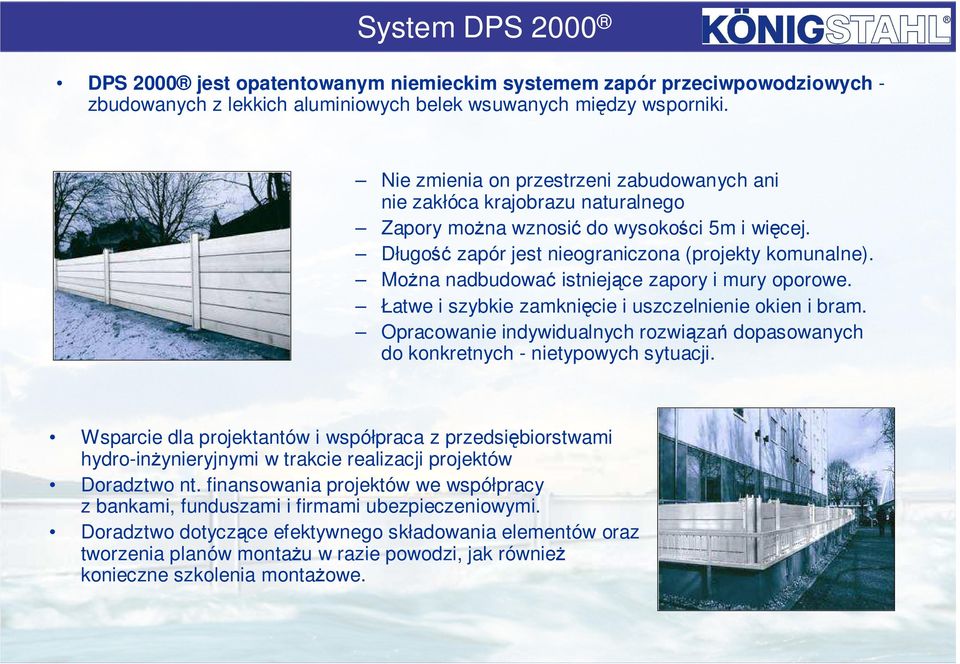

3 System DPS 2000 DPS 2000 jest opatentowanym niemieckim systemem zapór przeciwpowodziowych - zbudowanych z lekkich aluminiowych belek wsuwanych między wsporniki. Nie zmienia on przestrzeni zabudowanych ani nie zakłóca krajobrazu naturalnego Zapory moŝna wznosić do wysokości 5m i więcej. Długość zapór jest nieograniczona (projekty komunalne). MoŜna nadbudować istniejące zapory i mury oporowe. Łatwe i szybkie zamknięcie i uszczelnienie okien i bram. Opracowanie indywidualnych rozwiązań dopasowanych do konkretnych - nietypowych sytuacji. Wsparcie dla projektantów i współpraca z przedsiębiorstwami hydro-inŝynieryjnymi w trakcie realizacji projektów Doradztwo nt. finansowania projektów we współpracy z bankami, funduszami i firmami ubezpieczeniowymi. Doradztwo dotyczące efektywnego składowania elementów oraz tworzenia planów montaŝu w razie powodzi, jak równieŝ konieczne szkolenia montaŝowe.

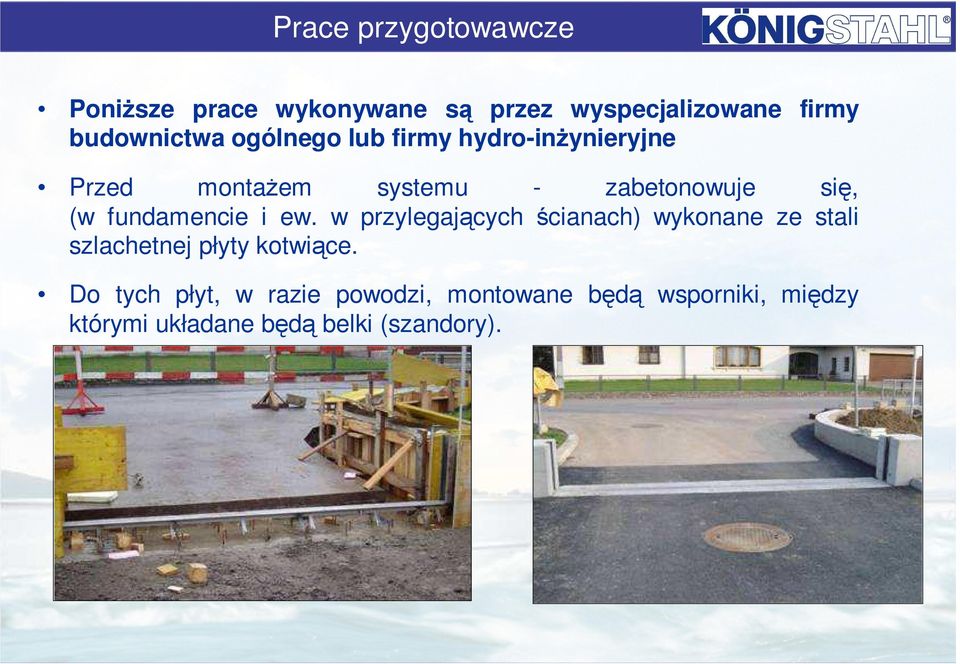

4 Prace przygotowawcze PoniŜsze prace wykonywane są przez wyspecjalizowane firmy budownictwa ogólnego lub firmy hydro-inŝynieryjne Przed montaŝem systemu - zabetonowuje się, (w fundamencie i ew. w przylegających ścianach) wykonane ze stali szlachetnej płyty kotwiące. Do tych płyt, w razie powodzi, montowane będą wsporniki, między którymi układane będą belki (szandory).

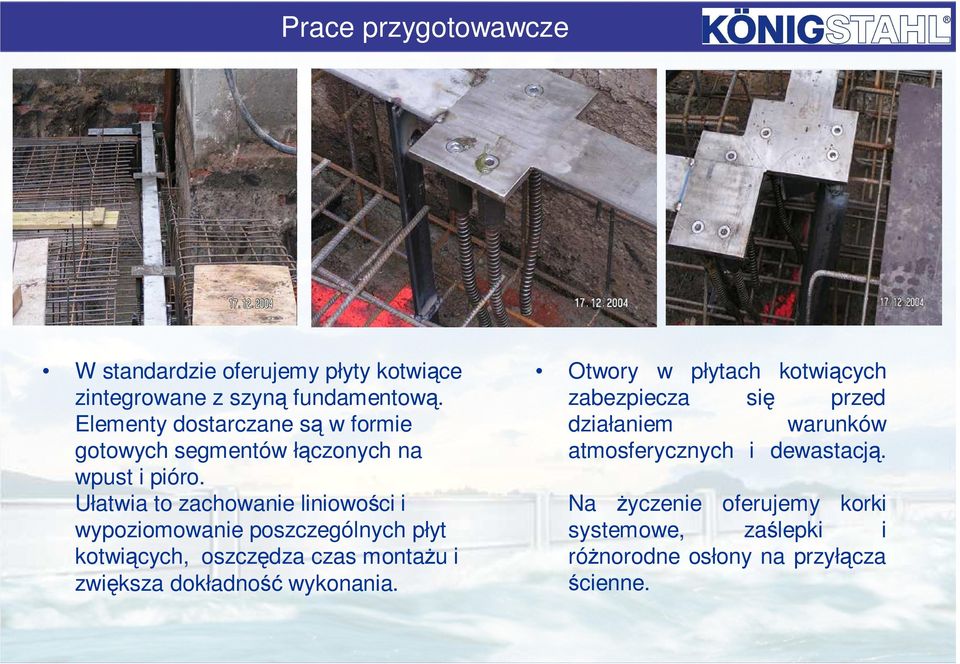

5 Prace przygotowawcze W standardzie oferujemy płyty kotwiące zintegrowane z szyną fundamentową. Elementy dostarczane są w formie gotowych segmentów łączonych na wpust i pióro. Ułatwia to zachowanie liniowości i wypoziomowanie poszczególnych płyt kotwiących, oszczędza czas montaŝu i zwiększa dokładność wykonania. Otwory w płytach kotwiących zabezpiecza się przed działaniem warunków atmosferycznych i dewastacją. Na Ŝyczenie oferujemy korki systemowe, zaślepki i róŝnorodne osłony na przyłącza ścienne.

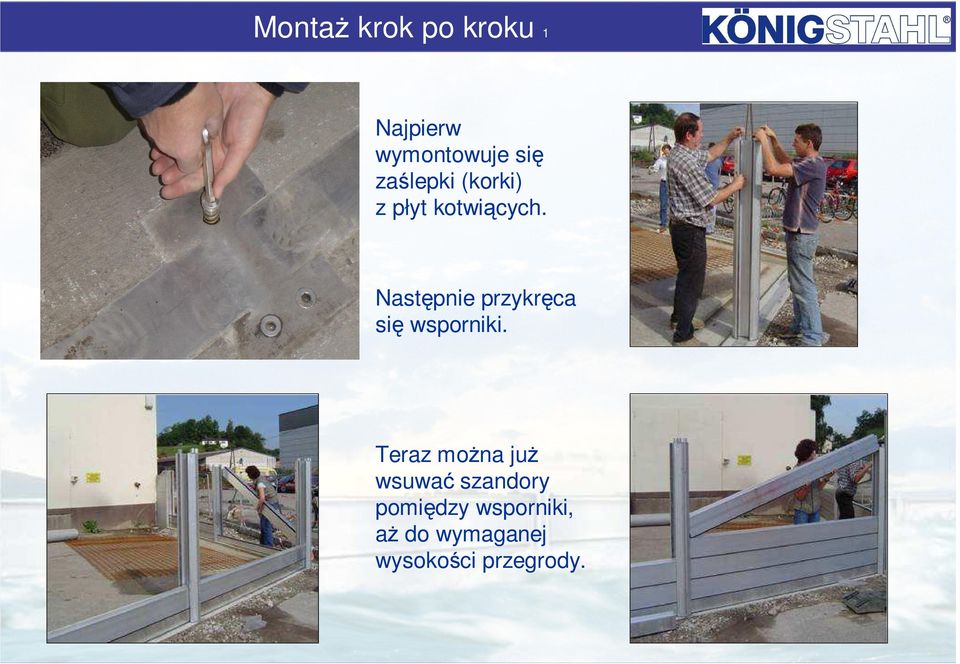

6 MontaŜ krok po kroku 1 Najpierw wymontowuje się zaślepki (korki) z płyt kotwiących. Następnie przykręca się wsporniki. Teraz moŝna juŝ wsuwać szandory pomiędzy wsporniki, aŝ do wymaganej wysokości przegrody.

7 MontaŜ krok po kroku 2 Prace moŝna prowadzić jednocześnie w wielu miejscach, nawet podczas WSTĘPUJĄCEGO LUSTRA WODY Po osiągnięciu wymaganej wysokości wsuwa się i dokręca zaciski blokujące. (wszystko jednym zwykłym kluczem) Ze względu na mały cięŝar elementów systemu, montaŝ ścianki jest łatwy i bardzo szybki.

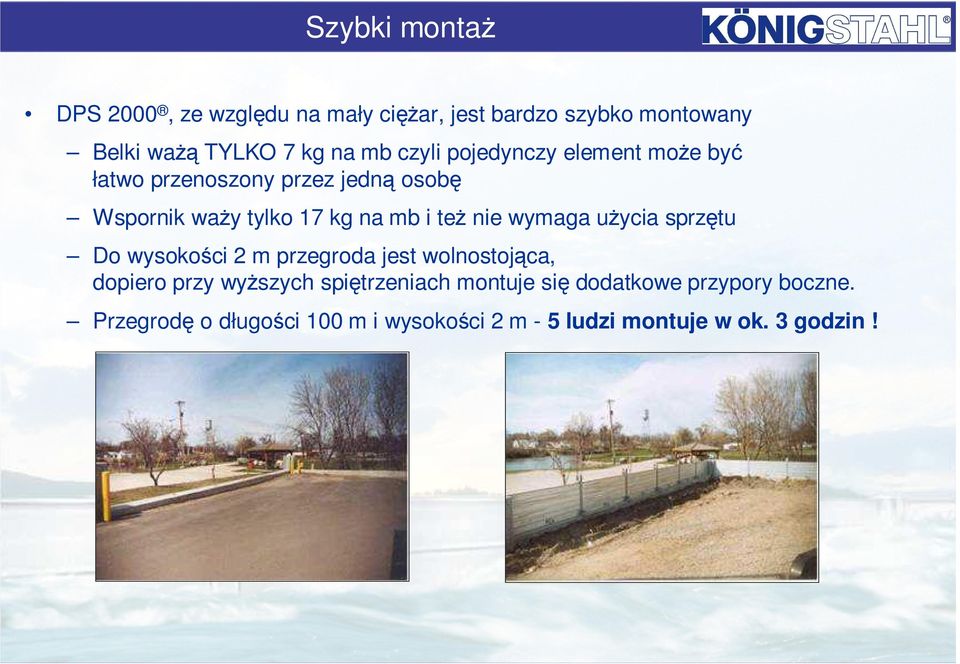

8 Szybki montaŝ DPS 2000, ze względu na mały cięŝar, jest bardzo szybko montowany Belki waŝą TYLKO 7 kg na mb czyli pojedynczy element moŝe być łatwo przenoszony przez jedną osobę Wspornik waŝy tylko 17 kg na mb i teŝ nie wymaga uŝycia sprzętu Do wysokości 2 m przegroda jest wolnostojąca, dopiero przy wyŝszych spiętrzeniach montuje się dodatkowe przypory boczne. Przegrodę o długości 100 m i wysokości 2 m - 5 ludzi montuje w ok. 3 godzin!

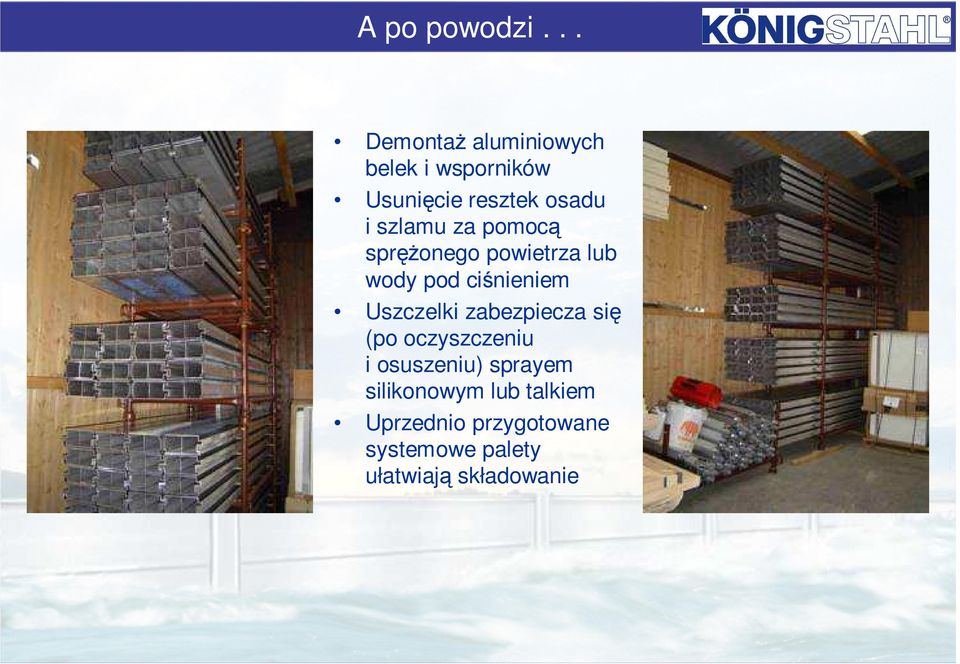

9 A po powodzi... DemontaŜ aluminiowych belek i wsporników Usunięcie resztek osadu i szlamu za pomocą spręŝonego powietrza lub wody pod ciśnieniem Uszczelki zabezpiecza się (po oczyszczeniu i osuszeniu) sprayem silikonowym lub talkiem Uprzednio przygotowane systemowe palety ułatwiają składowanie

10 Palety Belki oraz wsporniki składowane są na paletach. Wymiary palet: 1500 x 870 x 750 mm. Palety mogą być galwanizowane lub pomalowane. Belki składowane są poziomo, zaś poszczególne warstwy odseparowane są listwami z drewna lub PVC. Wsporniki mogą być składowane poziomo lub pionowo.

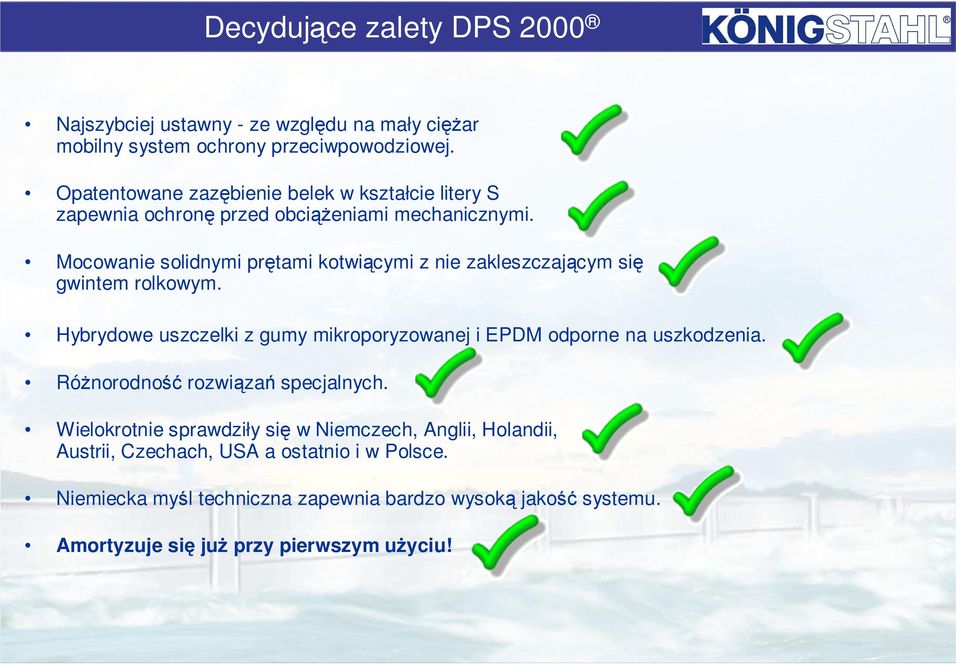

11 Decydujące zalety DPS 2000 Najszybciej ustawny - ze względu na mały cięŝar mobilny system ochrony przeciwpowodziowej. Opatentowane zazębienie belek w kształcie litery S zapewnia ochronę przed obciąŝeniami mechanicznymi. Mocowanie solidnymi prętami kotwiącymi z nie zakleszczającym się gwintem rolkowym. Hybrydowe uszczelki z gumy mikroporyzowanej i EPDM odporne na uszkodzenia. RóŜnorodność rozwiązań specjalnych. Wielokrotnie sprawdziły się w Niemczech, Anglii, Holandii, Austrii, Czechach, USA a ostatnio i w Polsce. Niemiecka myśl techniczna zapewnia bardzo wysoką jakość systemu. Amortyzuje się juŝ przy pierwszym uŝyciu!

12 Szczegóły systemu DPS 2000 pewny system

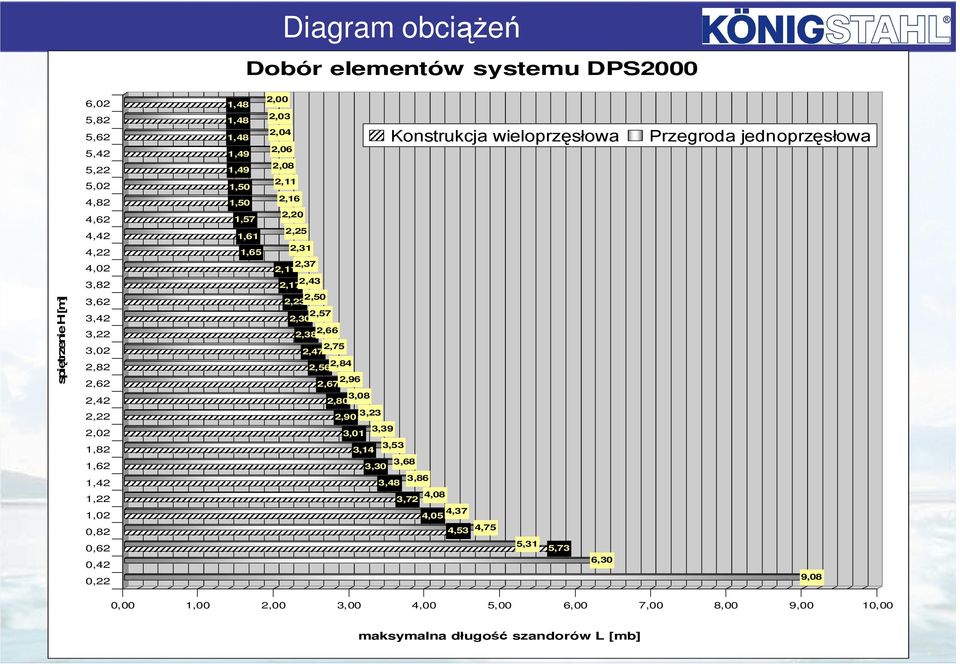

13 Diagram obciąŝeń Dobór elementów systemu DPS2000 6,02 1,48 2,00 5,82 5,62 5,42 1,48 1,48 1,49 2,03 2,04 2,06 Konstrukcja wieloprzęsłowa Przegroda jednoprzęsłowa 5,22 1,49 2,08 5,02 1,50 2,11 4,82 1,50 2,16 4,62 1,57 2,20 4,42 1,61 2,25 spiętrzenie H [m] 4,22 4,02 3,82 3,62 3,42 3,22 3,02 2,82 2,62 2,42 2,22 2,02 1,82 1,62 1,42 1,22 1,02 0,82 1,65 2,31 2,11 2,37 2,17 2,43 2,23 2,50 2,30 2,57 2,38 2,66 2,47 2,75 2,56 2,84 2,67 2,96 2,80 3,08 2,90 3,23 3,01 3,39 3,14 3,53 3,30 3,68 3,48 3,86 3,72 4,08 4,05 4,37 4,53 4,75 0,62 5,31 5,73 0,42 6,30 0,22 9,08 0,00 1,00 2,00 3,00 4,00 5,00 6,00 7,00 8,00 9,00 10,00 maksymalna długość szandorów L [mb]

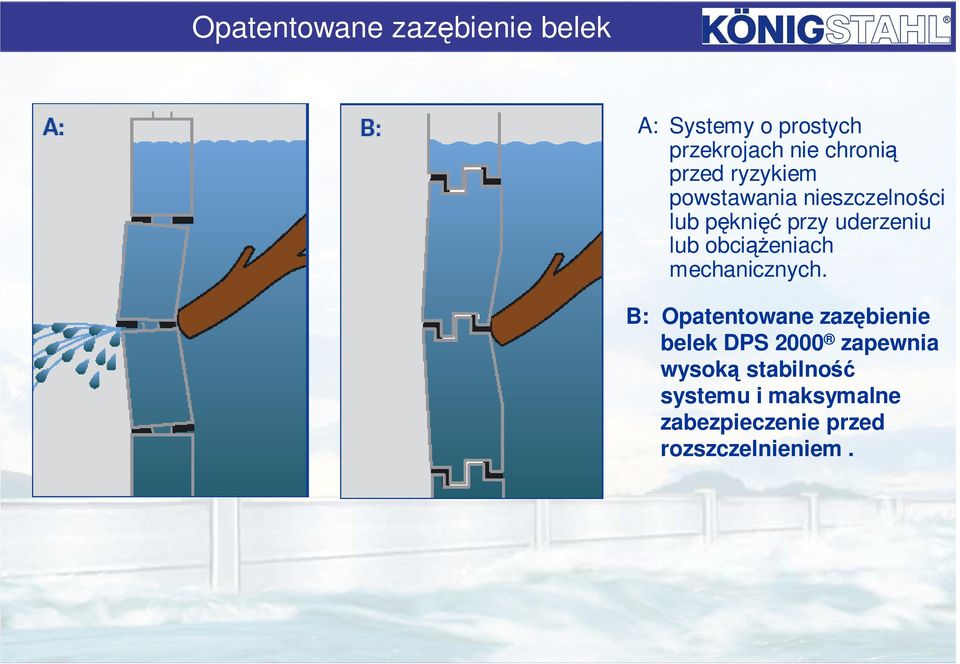

14 Opatentowane zazębienie belek A: Systemy o prostych przekrojach nie chronią przed ryzykiem powstawania nieszczelności lub pęknięć przy uderzeniu lub obciąŝeniach mechanicznych. B: Opatentowane zazębienie belek DPS 2000 zapewnia wysoką stabilność systemu i maksymalne zabezpieczenie przed rozszczelnieniem.

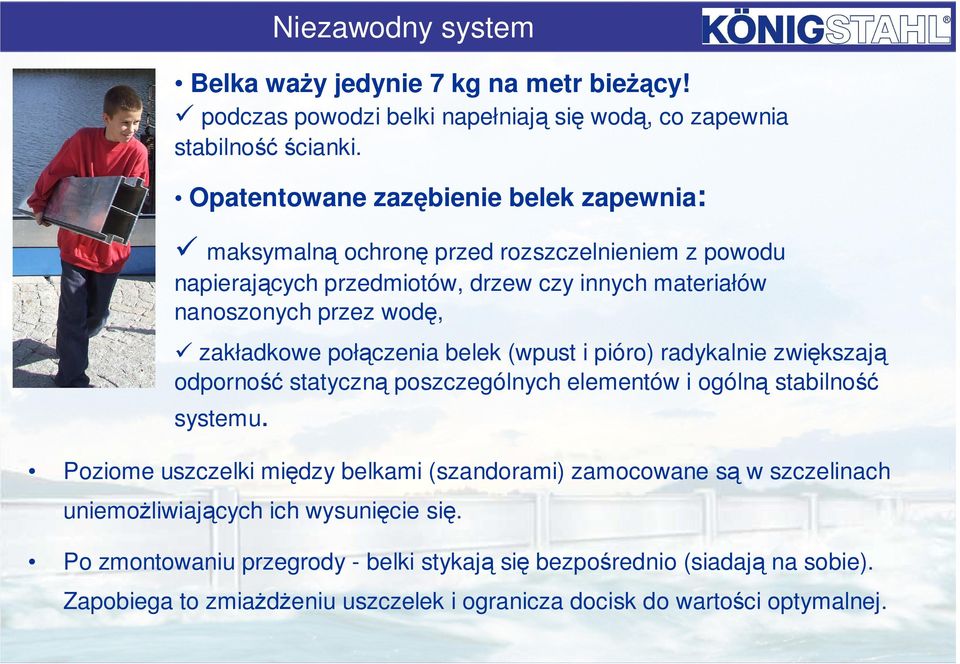

15 Niezawodny system Belka waŝy jedynie 7 kg na metr bieŝący! podczas powodzi belki napełniają się wodą, co zapewnia stabilność ścianki. Opatentowane zazębienie belek zapewnia: maksymalną ochronę przed rozszczelnieniem z powodu napierających przedmiotów, drzew czy innych materiałów nanoszonych przez wodę, zakładkowe połączenia belek (wpust i pióro) radykalnie zwiększają odporność statyczną poszczególnych elementów i ogólną stabilność systemu. Poziome uszczelki między belkami (szandorami) zamocowane są w szczelinach uniemoŝliwiających ich wysunięcie się. Po zmontowaniu przegrody - belki stykają się bezpośrednio (siadają na sobie). Zapobiega to zmiaŝdŝeniu uszczelek i ogranicza docisk do wartości optymalnej.

16 Niezawodny system Zaślepki zapewniają ochronę przed zabrudzeniem otworów w płytach kotwiących i ułatwiają szybkie posadowienie wsporników (nawet w nagłych przypadkach). Solidne pręty kotwiące z gwintem rolkowym. (Nie zakleszczającym się) Brak luźnych śrub i akcesoriów, brak gwintów metrycznych!!! Usprawnia to montaŝ. Hybrydowe uszczelki z gumy mikroporyzowanej i EPDMu są odporne na uszkodzenia. Łatwość sporządzenia obliczeń statycznych.

17 Połączenie zakładkowe Zamocowanie uszczelek w szczelinach zabezpiecza je przed wysunięciem. 100 DPS 2000 Belki standardowe - tylko 7 kg na mb - AlMgSi 0,5 - wym. 200 x 100 mm Belki standardowe Dammbalken AlMgSi 0,5 F 22 Iy=1327cm^4 Iz=421cm^4 Wy=114cm^3 Wz=84cm^3 Uszczelnienie gumą mikroporyzowaną EPDM (duplex) Dammbalkendichtung aus Moosgummi, Dichtungsfuß EPDM (Duplex) 200 Belka spodnia Grundbalken AlMgSi 0,5 F 22 xiy=1156cm^4 Iz=417cm^4 Wy=1054cm^3 xwz=83cm^3 Belki mogą być dociskane tylko do optymalnej wartości. DPS 2000 Belka spodnia - tylko 7 kg na mb - AlMgSi 0,5 - wym. 200 x 100 mm - w kolorze niebieskim co ułatwia jej odróŝnienie podczas montaŝu. Styk podwaliny z szyną fundamentową guma mikroporyzowana EPDM (duplex) Bodendichtung für Bodenschiene Moosgummi, Dichtungsfuß EPDM (Duplex)

18 Wspornik aluminiowy CięŜar tylko 17 kg na mb, brak konieczności obsługi dźwigiem; Wolnostojące przegrody h < 2,00 m; Łatwa obsługa; Najłatwiejszy montaŝ bez specjalistycznych narzędzi; Przy wyŝszych przegrodach dodatkowe demontowane, aluminiowe przypory, łatwe w obsłudze.

19 Przyłącza ścienne Przyłącza ścienne występują w dwóch wariantach: 1) Do zabetonowania Wykonane ze stali nierdzewnej V2A 2) Do przykręcenia Wykonane ze stali UPE 160 ocynkowanej

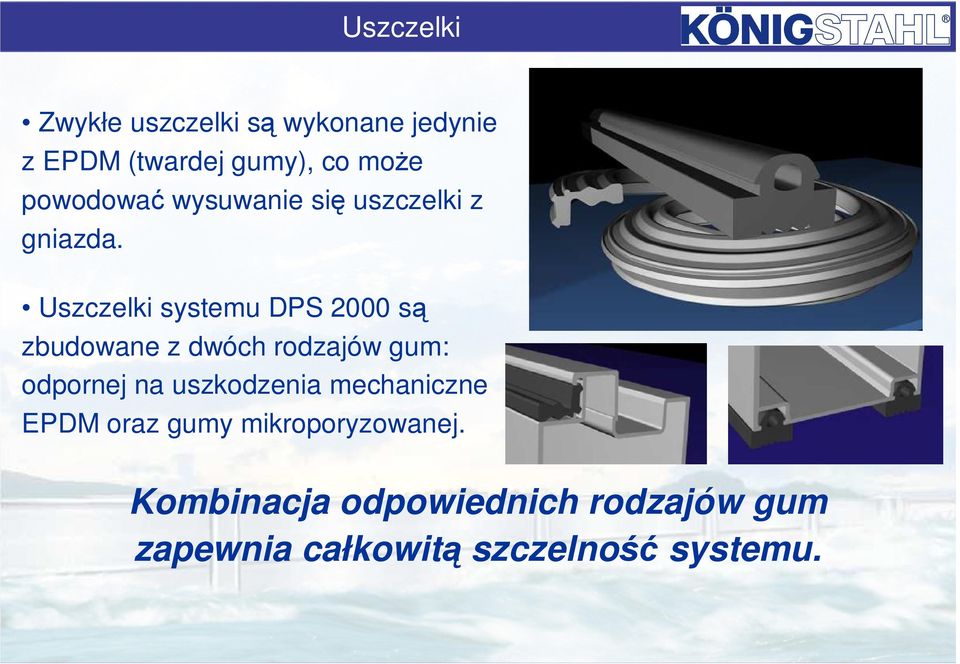

20 Uszczelki Zwykłe uszczelki są wykonane jedynie z EPDM (twardej gumy), co moŝe powodować wysuwanie się uszczelki z gniazda. Uszczelki systemu DPS 2000 są zbudowane z dwóch rodzajów gum: odpornej na uszkodzenia mechaniczne EPDM oraz gumy mikroporyzowanej. Kombinacja odpowiednich rodzajów gum zapewnia całkowitą szczelność systemu.

21 Zamknięcie przegrody Vertikalspanner als Eindreh-Konsole, Zacisk blokujący : hochfester odlew aluminiowy Al-Guß, Verschraubung docisk ze śrubą Tr 12 z gwintem rolkowym Zaciski stosujemy początkowo aby zapobiegać wypłynięciu belek wypieranych przez wodę. Przy poziomie lustra wody cm juŝ napełnione wodą belki wywołują wystarczający nacisk, tak, Ŝe w celu połoŝenia dodatkowych belek moŝna na krótko usunąć zaciski. Vertikalspanner als Zacisk Spannstange, prętowy : Stahl feuerverzinkt, stalowa rura Gewindestange 15mm ocynkowana Spannstahl ogniowo śruba z gwintem rolkowym

22 Rysunki techniczne DPS 2000 pewny system

23 DPS Przyłącze do ściany V2A Kotwa ze stali A2 płaskownik 50x100/3 w rozstawie co 500mm szyna halfena HM28/15A2 1 wklejona i punktowo zespawana maks. co 200mm Przyłącze końcowe od zabetonowania w ścianie ze stali gr. 3mm z ew. dospawanymi kotwami Uwaga: Konieczne jest stosowanie oryginalnych szyn uszczelniających Przyłącze ścienne z V2A do zamocowania w betonie

24 DPS Przyłącze do ściany UPE 160 Wodoodporna taśma pęczniejąca 20x15mm ściśnięta do 10mm Wiercone naprzemienne Ceownik 160 stal St37 cynkowany ogniowo szyna halfena HM28/15A2 1 wklejona i punktowo zespawana maks. co 200mm szyna halfena HM28/15A2 1 wklejona i punktowo zespawana maks. co 200mm Otwor pod wpuszczaną śrubę M12 z łbem stoŝkowym Uwaga: Konieczne jest stosowanie oryginalnych szyn uszczelniających Przyłącze ścienne UPE160 do zamocowania śrubami

25 DPS Płyta kotwiąca Zaślepka ze stali cynkowanej Płyta kotwiąca ze stali gr.15, 20 lub 25mm Pręt sześciokątny z gwintem rolkowym d=22mm l=110mm stal St 900/110 Kotwa do zabetonowania Odgięty pręt z gwintem rolkowym φ 22mm ze stali St 900/1100 Płyta kotwiąca

26 DPS Szyna dolna V2A dospawany Stal szlachetna Gotowe moduły szyny fundamentowej zintegrowane z płytami kotwiącymi

27 DPS Wspornik aluminiowy rura 26,9x2 ze stali podkładka d=22mm Nakrętka cynk.z gw. rolkowym d=22mm Wspornik belek AlMgSi 0.5 F22 J y =4088cm 4 J z = 838cm 4 W y = 363cm 3 W z = 108cm 3 Wspornik aluminiowy Uszczelka EPDM (duplex) Uszczelka pod wspornikiem z gumy mikroporyzowanej rura 26,9x2 ze stali Pręt z gw. rolkowym d=22mm St 900/1100

28 DPS Przypora nośna Przypora aluminiowa przekrój L-M przekrój G-H Ciśnienie wody przekrój J-K śruba bagnetowa M12x MA100Nm przekrój L-M

29 Projekty referencyjne DPS 2000 pewny system

30 Projekt referencyjny: nabrzeŝe Wisły Kraków 2000 r.

31 Projekt referencyjny: odnoga Odry Nowa Sól 2007 r.

32 Projekt referencyjny: nabrzeŝe Renu - Kolonia

33 Projekt referencyjny Austria

34 Projekt referencyjny: hotel ASTRON - Kolonia

35 Projekt referencyjny: Metro w Pradze - Czechy

36 Budynek uŝyteczności publicznej - Schwarz w Tyrolu

37 Projekt referencyjny: firma tekstylna - Austria

38 Zabezpieczenie drogi: Wallsee - Austria

39 Projekt referencyjny: Wallsee - Austria

40 Projekt referencyjny: Wieselburg - Austria

41 Zabezpieczenie drogi - Austria

42 Projekt referencyjny Edynburg, Szkocja

43 Projekt referencyjny Cedar Falls, Iowa, USA Realizacja 1998 r. Powierzchnia 120 m 2 Wysokość 2,40 m Specjalne rozwiązanie: przystosowanie do torów kolejowych

44 Przykłady ochrony: wjazdu, drzwi i okien 1

45 Przykłady ochrony: wjazdu, drzwi i okien 2

46 Rozwiązania indywidualne Belki naroŝne Zamocowanie do czoła ściany z uszczelnieniem. Realizacja uskoków

47 Kontakty DPS 2000 pewny system

48 DPS + KÖNIG = niezawodny Partner Koncern KÖNIG Holding A.G. z siedzibą w Wiedniu ma prawie 140-letnią tradycję i jest jedną z liczących się w Europie firm zajmujących się dystrybucją wyrobów ze stali i aluminium. KÖNIG Holding A.G. posiada swoje oddziały i filie w dziesięciu krajach europejskich oferując klientom usługi o najwyŝszym standardzie, zatrudniając ponad 500 współpracowników. Od 1993 roku holding KÖNIG A.G. rozpoczął swoją działalność w Polsce jako KÖNIG STAHL Sp. z o.o. z siedzibą w Warszawie. Przenosząc swoje wieloletnie doświadczenie bardzo szybko dostosował się do realiów rynku polskiego, osiągając wysoką pozycję. O szybkim tempie rozwoju świadczyć moŝe powstanie nowych jednostek organizacyjnych na terenie kraju, oddziałów: w Mikołowie, Poznaniu, Gdyni, biura handlowego w Siedlcach.

49 DPS + KÖNIG = niezawodny Partner Kontakt z nami: ul. Postępu 2 wejście od ul. Bokserskiej Warszawa DPS2000@KoenigStahl.pl Tel: Fax: mgr inŝ. Juliusz Malinowski Doradca Techniczno-Handlowy Tel Fax J.Malinowski@KoenigStahl.pl mgr inŝ. Artur Grzyb Główny Technolog Tel Fax A.Grzyb@KoenigStahl.pl
