1 Olejowskazy, korki odpowietrzające 1123

2 K0443 Wskaźniki poziomu oleju H H1 Forma A bez termometra B Forma B z termometrem B Korpus z tworzywa termoplastycznego poliamid. Pierścień uszczelniający O i uszczelka płaska z gumy (NBR). Reflektor z aluminium. Śruba i nakrętka sześciokątna ze stali Korpus przezroczysty o wysokiej wytrzymałości mechanicznej, odporności na starzenie i odporności termicznej dla oleju do 100 C, dla wody do 70 C. Reflektor biały lakierowany, czarna kreska lub skala. Śruba i nakrętka sześciokątna, ocynkowane. K Wskaźniki mogą być montowane w sposób pokazany na rysunku lub bezpośrednio w gwintowane otwory w ścianie. Rozstaw otworów = 1 ±0,5. Oring KIPP Wskaźniki poziomu oleju Nr Zamówienia Forma B 1 H H iczba Skala termometru śrub mocujących 1124 K A 27 M K A 27 M K B 27 M C / F K B 27 M C / F

3 K0444 Wskaźniki poziomu oleju H H1 Oring Forma A bez termometra B Forma B z termometrem B Korpus stalowy. Wziernik z termoplastu poliamid. Pierścień uszczelniający O i uszczelka płaska z gumy (NBR). Reflektor z aluminium. Śruba i nakrętka sześciokątna ze stali Korpus czarny lakierowany. Wziernik przezroczysty o wysokiej wytrzymałości mechanicznej, odporności na starzenie i odporności termicznej dla oleju do 100 C, dla wody do 70 C. Reflektor biały lakierowany, czarna kreska lub skala. Śruba i nakrętka sześciokątna, ocynkowane. K Wskaźniki mogą być montowane w sposób pokazany na rysunku lub bezpośrednio w gwintowane otwory w ścianie. Rozstaw otworów = 1 ±0,5. Nadają się one do zbiorników nie pracujących pod ciśnieniem. Maksymalna temperatura robocza: 100 C. KIPP Wskaźniki poziomu oleju Nr Zamówienia Forma B 1 H H iczba Skala termometru śrub mocujących K A 31 M10 24, K A 31 M12 24, K A 31 M10 24, K A 31 M12 24, K A 34 M K B 31 M10 24, C / F K B 31 M12 24, C / F K B 31 M10 24, C / F K B 31 M12 24, C / F K B 34 M C / F 1125

4 K0445 Olejowskazy Forma A bez reflektora 1 2 Forma B z reflektorem Reflektor SW 2 SW Znak kontrolny Znak kontrolny Korpus z tworzywa termoplastycznego poliamid. Reflektor z tworzywa sztucznego. Korpus przezroczysty o wysokiej wytrzymałości mechanicznej, odporny na starzenie i działanie temperatury w przypadku oleju do 100 C, w przypadku wody do 70 C, odporny na rozpuszczalniki, ale nie na alkohol. Płaska uszczelka nie zawiera azbestu. Reflektor biały. K KIPP Olejowskazy Na zapytanie: Uszczelka gumowa (NBR) Nr Zamówienia Forma SW Maks. moment dokręcania Nm K A 20 G 1/ K A 22 G 3/8 14 6,5 10, K A 28 G 1/ K A 35 G 3/ K A 43 G K A 51 G 1 1/ K A 58 G 1 1/ K A 74 G K A 20 M14x1, K A 22 M16x1,5 14 6, K A 25 M18x1, , K A 28 M20x1,5 18 7, K A 28 M22x1,5 16 7,5 12, K A 36 M26x1,5 21 8,5 13, K A 36 M27x1,5 21 8,5 13, K A 51 M40x1, K B 22 G 3/8 14 6,5 10, K B 28 G 1/ K B 35 G 3/ K B 43 G K B 51 G 1 1/ K B 58 G 1 1/ K B 74 G K B 22 M16x1,5 14 6, K B 25 M18x1, , K B 28 M20x1,5 18 7, K B 28 M22x1,5 16 7,5 12, K B 36 M26x1,5 21 8,5 13, K B 36 M27x1,5 21 8,5 13, K B 51 M40x1,

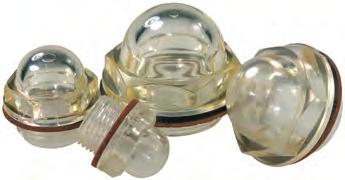

5 K0446 Olejowskazy wciskane Minimalna grubość ścianki 5 Reflektor ,1 Oring KIPP Olejowskazy wciskane Znak kontrolny Nr Zamówienia Ø otworu K K ,5 K K K Korpus z tworzywa termoplastycznego poliamid. pierścień uszczelniający O z gumy (NBR). Reflektor z tworzywa sztucznego. Korpus przezroczysty o wysokiej wytrzymałości mechanicznej, odporny na starzenie i działanie temperatury w przypadku oleju do 100 C, w przypadku wody do 70 C, odporny na rozpuszczalniki, ale nie na alkohol. Reflektor biały. K K0447 Olejowskazy wypukłe Korpus z tworzywa termoplastycznego poliamid SW Korpus przezroczysty o wysokiej wytrzymałości mechanicznej, odporny na starzenie i działanie temperatury w przypadku oleju do 100 C, w przypadku wody do 70 C, odporny na rozpuszczalniki, ale nie na alkohol. Płaska uszczelka nie zawiera azbestu. K KIPP Olejowskazy wypukłe Nr Zamówienia SW Maks. moment dokręcania Nm K G 3/ K G 1/ K G 3/ K G , Na zapytanie: Uszczelka gumowa (NBR). 1127

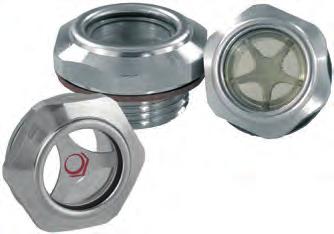

6 K0448 Olejowskazy aluminiowe 1 2 Obudowa z aluminium. Reflektor z aluminium lub białego tworzywa sztucznego. Szybka z poliamidu. 1 Szybka przezroczysta, o odporności termicznej na olej do 100 C, na wodę do 70 C. Płaska uszczelka nie zawiera azbestu. SW K Wersje G3/8 i M18x1,5 mają reflektor z białego tworzywa sztucznego. KIPP Olejowskazy aluminiowe 1128 Nr Zamówienia SW Maks. moment Maks. obciążenie dokręcania ściskające bar Nm K G 1/ K ,1 G 3/8 12,7 9, K ,7 G 1/ K ,2 G 3/4 21, K ,1 G 1 25, K G1 1/ , K ,5 M18x1, K ,5 M22x1,

7 K0246 Olejowskazy aluminiowe z szybką ze szkliwa wulkanicznego zewnętrzna uszczelka wewnętrzna uszczelka 1 2 Korpus, reflektor z aluminium. Szybka z przezroczystego szkliwa wulkanicznego. Uszczelka wewnętrzna Viton. Szybka o odporności termicznej do 150 C. Płaska uszczelka nie zawiera azbestu. 1 SW K uża odporność na nacisk i wysoką temperaturę. Szybka ze szkliwa wulkanicznego zapewnia optymalną przepuszczalność światła i najwyższą trwałość powierzchniową. KIPP Olejowskazy aluminiowe z szybką ze szkliwa wulkanicznego Nr Zamówienia SW Maks. moment Maks. obciążenie dokręcania ściskające bar Nm K ,5 G 1/ K ,5 G 3/ K ,5 G K ,5 M20x1, K ,5 M33x1,

8 K0449 Zaślepki ochronne 7 14 Elastomer, miękki poliuretan. Czerwone. 1 K ,2 Uszczelnienie podwójną wargą gwarantuje szczelność do 2-3 barów. Ponadto chroni przed wnikaniem lakieru w trakcie malowania. KIPP Zaślepki ochronne Nr Zamówienia K ,2 G 1/ K ,1 G 1/4 9,9 12,5 K G 3/ K ,2 G 1/ K ,3 G 3/4 11,5 14 K G ,5

9 K0450 Korki wkręcane 1 1 KIPP Korki wkręcane Nr Zamówienia 1 1 SW Maks. moment dokręcania Nm K ,2 G 1/4 2, K ,5 G 3/8 3,5 10,5 8 6 K ,5 G 1/2 3,5 10, K G 3/4 4 10, K M14x1,5 2, K ,5 M16x1,5 3, K M18x1, K ,5 M20x1, K ,5 M22x1,5 3,5 10, K M26x1, SW Termoplast, poliamid 66. Czarne. Płaska uszczelka nie zawiera azbestu. K Odporność termiczna: dla oleju do 100 C, dla wody do 70 C. Na zapytanie: Pierścień uszczelniający O lub materiał o wyższej wytrzymałości. K0451 Korki wciskane Forma B z odpowietrzeniem Forma A bez odpowietrzenia Forma C z odpowietrzeniem i filtrem powietrza S min. Oring S min. Oring Korpus z tworzywa termoplastycznego poliamid 66, zaślepka poliamid 66. Filtr powietrza z poliuretanu (pianka PU), pierścień uszczelniający O z gumy (NBR). 1 +0, ,1 2 Korpus czarny, zaślepka czerwona. okładność filtracji 50 µm. K KIPP Korki wciskane Filtr powietrza tylko dla formy C 1 Odporność termiczna: dla oleju do 100 C, dla wody do 70 C. Nr Zamówienia Nr Zamówienia Nr Zamówienia Ø otworu 2 1 S Forma A Forma B Forma C 1 min. K K K K K K ,5 8 K K K ,5 9,5 K K K ,5 1131

10 K0452 Korki magnetyczne Magnes 2 1 Termoplast, poliamid 66. Magnes trwały ferryt. 1 2 SW KIPP Korki magnetyczne Nr Zamówienia SW Czarne. Płaska uszczelka nie zawiera azbestu. K Odporność termiczna: dla oleju do 100 C, dla wody do 70 C. K G 1/ K G 3/8 13 7, K G 1/ K G 3/4 19, ,5 30 K G 1 19,6 10, K M14x1, K0453 Korki magnetyczne Magnes 2 1 Aluminium. Magnes trwały ferryt. 1 2 SW Z połyskiem. Płaska uszczelka nie zawiera azbestu. K KIPP Korki magnetyczne Nr Zamówienia SW 1132 K G 1/ K ,5 G 3/ K G 1/ K ,5 G 3/ K ,5 G

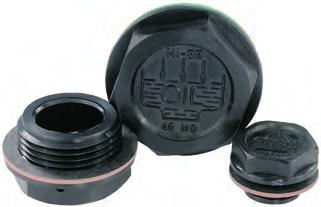

11 K0454 Korki Otwór odpowietrzający tylko dla formy B 1 SW Forma A z symbolem napełniania Forma B z symbolem napełniania i otworem odpowietrzającym Termoplast, poliamid 66. Czarne. Płaska uszczelka nie zawiera azbestu. K Odporność termiczna: dla oleju do 100 C, dla wody do 70 C. 1 Forma C z symbolem spustu KIPP Korki Nr Zamówienia Nr Zamówienia Nr Zamówienia 1 1 SW Maks. moment Forma A Forma B Forma C dokręcania Nm K K K ,5 G 1/ K K K G 3/8 7, K K K G 1/2 7, K K K G 3/ K K K G 1 10, K K K G 1 1/ , K K K G 1 1/ , K K K G 2 13, K K K ,5 M14x1, K K K M16x1,5 7, K K K M18x1,5 7, K K K M20x1, K K K M22x1, K K K M40x1,

12 K0455 Korki gwintowane Forma A z symbolem napełniania Forma B z symbolem napełniania i otworem odpowietrzającym Otwór odpowietrzający tylko dla formy B Termoplast, poliamid 66. Pierścień uszczelniający O - guma (NBR). czarny. K Odporność termiczna: dla oleju do 100 C, dla wody do 70 C. 1 Oring KIPP Korki gwintowane Nr Zamówienia Forma K A 20 G 1/4 9 9 K A 20,5 G 3/ K A 28 G 1/2 10,5 10,5 K A 31 G 3/ K A 39 G K A 49 G 1 1/ ,5 K A 55 G 1 1/2 14,7 14,5 K A 68,5 G K A 20 M14x1,5 9 9 K A 20 M16x1, K A 28 M18x1,5 10,5 10 K A 28 M20x1,5 10,5 10 K A 28 M22x1,5 10,5 10 K B 20 G 1/4 9 9 K B 20,5 G 3/ K B 28 G 1/2 10,5 10,5 K B 31 G 3/ K B 39 G K B 49 G 1 1/ ,5 K B 55 G 1 1/2 14,7 14,5 K B 68,5 G K B 20 M14x1,5 9 9 K B 20 M16x1, K B 28 M18x1,5 10,5 10 K B 28 M20x1,5 10,5 10 K B 28 M22x1,5 10,5 10

13 K0456 Pokrywki do króćców wlewowych Odpowietrzenie Pokrywa Filtr powietrza 1 Korpus, zaślepka z tworzywa termoplastycznego poliamid 66. Filtr powietrza z poliuretanu (pianka PU). z gumy (NBR). Korpus czarny. Zaślepka czerwona. okładność filtracji 50 µm. K KIPP Pokrywki do króćców wlewowych Nr Zamówienia 1 1 K ,5 G K ,5 M60x Odporność termiczna: dla oleju do 100 C, dla wody do 70 C. Na zapytanie: Żółta zaślepka do oleju napędowego. K0457 Korki odpowietrzające Forma A bez filtra powietrza Pokrywa Filtr powietrza tylko forma B Forma B z filtrem powietrza 1 2 KIPP Korki odpowietrzające 5 1 Oring Nr Zamówienia Nr Zamówienia Forma A Forma B K K G 3/ K K G 1/ K K G 3/ K K G K K G 1 1/ K K G 1 1/ ,5 K K M16x1, K K M18x1, ,5 12 K K M20x1, ,5 12 K K M22x1, ,5 12 Korpus, zaślepka z tworzywa termoplastycznego poliamid 66. Filtr powietrza (tylko forma B) poliuretan (pianka PU). pierścień uszczelniający O z gumy (NBR). Obudowa czarna. Pokrywa czerwona. okładność filtracji 60 µm. K Odporność termiczna: dla oleju do 100 C, dla wody do 70 C. Zdejmowana zaślepka umożliwia łatwe czyszczenie filtra powietrza. 1135

14 K0458 Korki odpowietrzające przeciwrozbryzgowe Pokrywa Filtr powietrza Korpus, zaślepka z tworzywa termoplastycznego poliamid 66. Filtr powietrza z poliuretanu (pianka PU). z gumy (NBR). 1 Korpus czarny. Zaślepka czerwona. okładność filtracji 50 µm. 1 K Odporność termiczna: dla oleju do 100 C, dla wody do 70 C. Zabezpieczenie przeciwrozbryzgowe Filtr powietrza Wyrównanie ciśnienia W przypadku przekładni pracującej w kąpieli olejowej istnieje niebezpieczeństwo, że wytryskujący olej wydostanie się przez śrubę odpowietrzającą. Aby temu zapobiec, śruba ta została wyposażona w szykanę (zabezpieczenie przecirozbryzgowe). Przez przewężający się otwór dociera tylko część wytryskiwanego strumienia. Strumień ten przekierowany zostaje na spodzie pokrywki tak, że olej doprowadzany jest bez znacznych zakłóceń procesu odpowietrzania. Kąpiel olejowa KIPP Korki odpowietrzające, przeciwrozbryzgowe Nr Zamówienia K G 1/ K G 3/ K G 1/

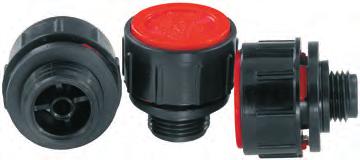

15 K0459 Korki odpowietrzające z zaworem zwrotnym Pokrywa Grzybek Korpus, zaślepka z tworzywa termoplastycznego poliamid 66. Sprężyna dociskowa ze stali nierdzewnej. Grzybek i płaska uszczelka guma (NBR). 1 Korpus czarny. Zaślepka czerwona. 1 K Odporność termiczna: dla oleju do 100 C, dla wody do 70 C. Ciśnienie otwarcia 0,20 0,25 bar Zasada działania Ciśnienie otwarcia 0,20-0,25 bar KIPP Korki odpowietrzające z zaworem zwrotnym Nr Zamówienia 1 1 K G 1/ K G 3/ K G 1/

16 K0460 Korki odpowietrzające mosiężne Filtr powietrza Pokrywa Otwór odpowietrzający 2x 1 Korpus i zaślepka z mosiądzu. Filtr powietrza z gęstej siatki stalowej ocynkowanej. 1 SW okładność filtra powietrza µm. Płaska uszczelka nie zawiera azbestu. K KIPP Korki odpowietrzające mosiężne Nr Zamówienia 1 1 SW K G 1/4 24,5 7,5 18 K ,5 G 3/8 24,5 8,5 22 K G 1/2 24,5 8,5 27 K0461 Korki odpowietrzające mosiężne z zaworem zwrotnym Otwór odpowietrzający 2x Pokrywa Grzybek Oring 1 Korpus i zaślepka z mosiądzu. Sprężyna dociskowa ze stali nierdzewnej. Grzybek z aluminium. pierścień uszczelniający O z gumy (NBR). 1 SW Płaska uszczelka nie zawiera azbestu. K KIPP Korki odpowietrzające mosiężne z zaworem zwrotnym Nr Zamówienia 1 1 SW Ciśnienie otwarcia 0,3 bar (±0,1). Zasada działania: Patrz Korki odpowietrzające z zaworem zwrotnym K K G 1/4 24,3 7,5 18 K ,5 G 3/8 24,5 8,5 22 K G 1/2 24,5 8,5 27

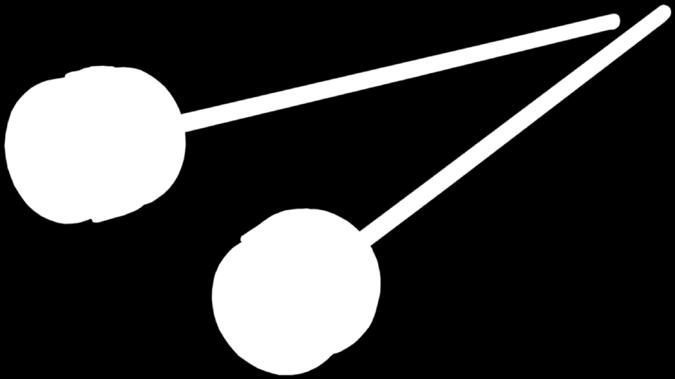

17 K0462 Korki wciskane z bagnetem Forma A bez odpowietrzenia S min. Oring 2 Ø4 Korpus, zaślepka z tworzywa termoplastycznego poliamid 66. Filtr powietrza z poliuretanu (pianka PU). Bagnet ocynkowany. Pierścień uszczelniający O z gumy (NBR) ,1 Korpus czarny. Zaślepka czerwona. okładność filtracji 50 µm. Bagnet fosforanowany. 204 K Forma B z odpowietrzeniem Odporność termiczna: dla oleju do 100 C, dla wody do 70 C. Forma C z odpowietrzeniem i filtrem powietrza S min. Filtr powietrza tylko dla formy C Na zapytanie: Bagnet z nacięciem MIN-MAKS Oring 1 +0,1 2 Ø KIPP Korki wciskane z bagnetem Nr Zamówienia Nr Zamówienia Nr Zamówienia Ø otworu 2 1 S Forma A Forma B Forma C 1 min. K K K

18 K0465 Korki odpowietrzające z bagnetem Forma A bez filtra powietrza Forma B z filtrem powietrza Pokrywa Filtr powietrza tylko forma B 3 Korpus, zaślepka z tworzywa termoplastycznego poliamid 66. Filtr powietrza z poliuretanu (pianka PU). Bagnet ocynkowany. Pierścień uszczelniający O z gumy (NBR). Korpus czarny. Zaślepka czerwona. okładność filtracji 50 µm. Bagnet fosforanowany. 2 K Oring 200 Odporność termiczna: dla oleju do 100 C, dla wody do 70 C. Zdejmowana zaślepka umożliwia łatwe czyszczenie filtra powietrza. Na zapytanie: Bagnet z nacięciem MIN-MAKS KIPP Korki odpowietrzające z bagnetem Nr Zamówienia Forma K A 36 G 3/ K A 41 G 1/ K A 47 G 3/ K A 52 G K A 63 G 1 1/ K A 63 G 1 1/ ,5 K A 36 M16x1, K A 41 M18x1, ,5 12 K A 41 M20x1, ,5 12 K A 41 M22x1, ,5 12 K B 36 G 3/ K B 41 G 1/ K B 47 G 3/ K B 52 G K B 63 G 1 1/ K B 63 G 1 1/ ,5 K B 36 M16x1, K B 41 M18x1, ,5 12 K B 41 M20x1, ,5 12 K B 41 M22x1, ,5 12

19 K0467 Korki odpowietrzające z zaworem zwrotnym i bagnetem Pokrywa Grzybek Korpus, zaślepka z termoplastu poliamid. Sprężyna dociskowa ze stali nierdzewnej. Bagnet ocynkowany. Grzybek i płaska uszczelka guma (NBR). 1 Ø4 Korpus czarny. Zaślepka czerwona. Bagnet fosforanowany. K Odporność termiczna: dla oleju do 100 C, dla wody do 70 C. Ciśnienie otwarcia 0,20 0,25 bar Na zapytanie: Bagnet z nacięciem MIN-MAKS Zasada działania Ciśnienie otwarcia 0,20-0,25 bar KIPP Korki odpowietrzające z zaworem zwrotnym i bagnetem Nr Zamówienia 1 1 K G 3/ K G 1/

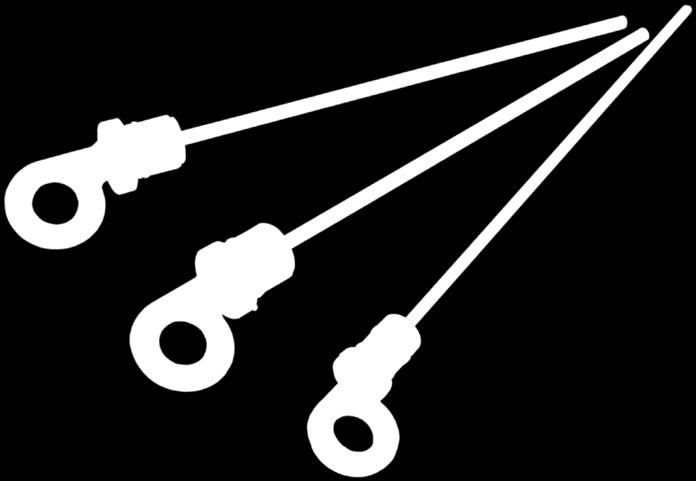

20 K0468 Bagnety Forma B z otworem odpowietrzającym 1 Uchwyt z termoplastu poliamid. Bagnet ocynkowany. pierścień uszczelniający O z gumy (NBR). 4 Uchwyt czarny. Bagnet fosforanowany ,1 1 +0,1 2 K Oring S min. 183 Forma C bez otworu odpowietrzającego Forma z otworem odpowietrzającym 1 tylko dla formy Oring S min. 183 KIPP Bagnety Nr Zamówienia Forma Ø otworu S 1 Ø min K B K B K B , K C K C K C ,5 K C ,5 K K ,5

21 K0470 Króćce wlewowe z koszem 2 Materiał, wersja: 1. Korpus poliamid 66, czarny Zaślepka poliamid 66, czerwony. 3. Filtr powietrza pianka poliuretanowa, dokładność filtracji 50 µm. 4. Płaska uszczelka guma (NBR). 5. Śruba mocująca stal, niklowana Króciec wciskany poliamid 66, czarny Cylinder wewnętrzny poliamid 66, czarny. S 2 +0, Nakrętka wieńcowa poliamid 66, czarna. 9. Pierścień uszczelniający O guma (NBR). 10. Sito polipropylen, czarny. 11. Łańcuch mosiądz, niklowany K Odporność termiczna do 90 C. 3 KIPP Króćce wlewowe z koszem Nr Zamówienia S K M60x ,

22 K0471 Króćce wlewowe z koszem 2 3 Materiał, wersja: 1. Korpus stal chromowa. 2. Filtr powietrza pianka poliuretanowa, dokładność filtracji 40 µm. Przepływ powietrza do 720 l/min. 3. Płaska uszczelka korek Kołnierz montażowy ze śrubami ustalającymi, zamknięcie bagnetowe. 5. Płaska uszczelka korek Łańcuch mosiądz, niklowany 7. Sito stal, ocynkowana. K Króćce wlewowe dostarczane są z uszczelkami i śrubami ustalającymi (M5). Nieodpowiednie do zbiorników na wodę. 1 4 KIPP Króćce wlewowe z koszem Nr Zamówienia Wersja K bez łańcucha 46,5 27, ,3 6 (3x) K z łańcuchem ,5 6 (6x) 57 80
