1 partner ATLANTA ALUMINIUM Spółka z o.o. Wygoda Buk tel: (61) , fax (61) e mail: produkcja@atlanta.com.pl Internet: www. a t l a n t a. c o m.pl INSTRUKCJA MONTAŻU STOLARKI PRZECIWPOŻAROWEJ ATLANTA ALUMINIUM Spółka z o.o. Nr rachunku: FORTIS BANK POLSKA SA Kapitał zakładowy: zł Nr rejestru KRS Sąd Rejonowy w Poznaniu Zarząd: dyrektor Andrzej Grzelak NIP:

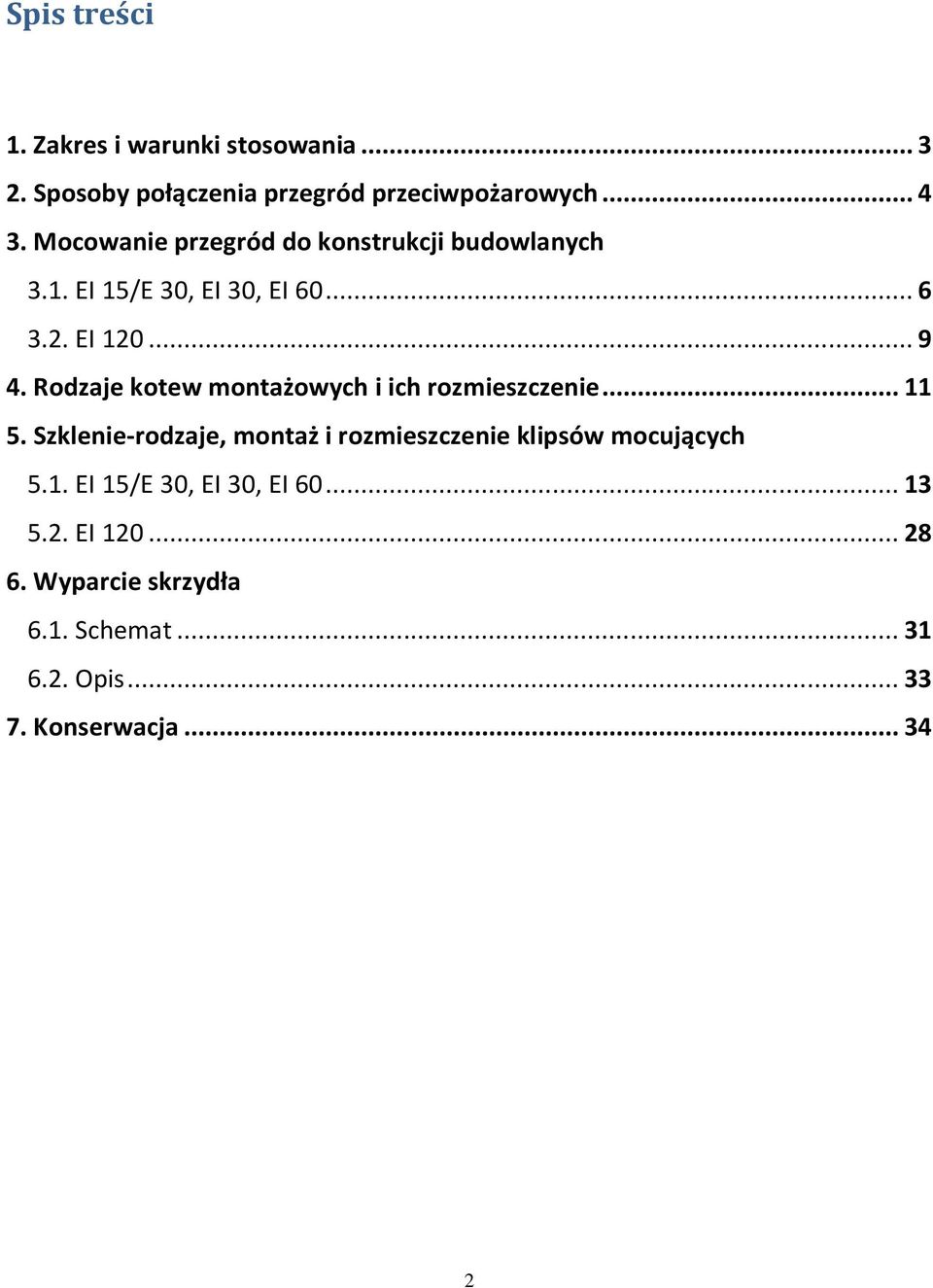

2 Spis treści 1. Zakres i warunki stosowania Sposoby połączenia przegród przeciwpożarowych Mocowanie przegród do konstrukcji budowlanych 3.1. EI 15/E 30, EI 30, EI EI Rodzaje kotew montażowych i ich rozmieszczenie Szklenie-rodzaje, montaż i rozmieszczenie klipsów mocujących 5.1. EI 15/E 30, EI 30, EI EI Wyparcie skrzydła 6.1. Schemat Opis Konserwacja

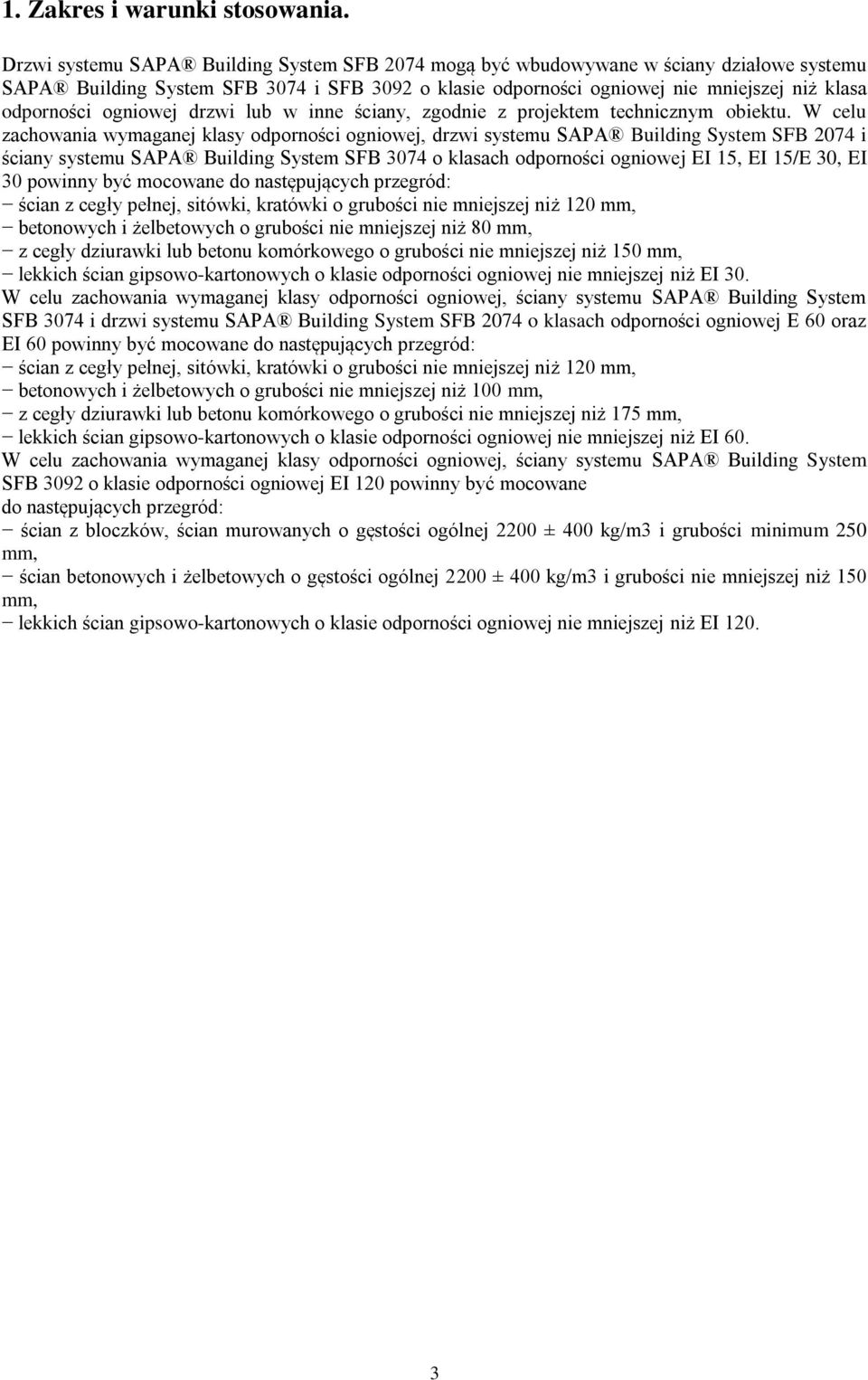

3 1. Zakres i warunki stosowania. Drzwi systemu SAPA Building System SFB 2074 mogą być wbudowywane w ściany działowe systemu SAPA Building System SFB 3074 i SFB 3092 o klasie odporności ogniowej nie mniejszej niż klasa odporności ogniowej drzwi lub w inne ściany, zgodnie z projektem technicznym obiektu. W celu zachowania wymaganej klasy odporności ogniowej, drzwi systemu SAPA Building System SFB 2074 i ściany systemu SAPA Building System SFB 3074 o klasach odporności ogniowej EI 15, EI 15/E 30, EI 30 powinny być mocowane do następujących przegród: ścian z cegły pełnej, sitówki, kratówki o grubości nie mniejszej niż 120 mm, betonowych i żelbetowych o grubości nie mniejszej niż 80 mm, z cegły dziurawki lub betonu komórkowego o grubości nie mniejszej niż 150 mm, lekkich ścian gipsowo-kartonowych o klasie odporności ogniowej nie mniejszej niż EI 30. W celu zachowania wymaganej klasy odporności ogniowej, ściany systemu SAPA Building System SFB 3074 i drzwi systemu SAPA Building System SFB 2074 o klasach odporności ogniowej E 60 oraz EI 60 powinny być mocowane do następujących przegród: ścian z cegły pełnej, sitówki, kratówki o grubości nie mniejszej niż 120 mm, betonowych i żelbetowych o grubości nie mniejszej niż 100 mm, z cegły dziurawki lub betonu komórkowego o grubości nie mniejszej niż 175 mm, lekkich ścian gipsowo-kartonowych o klasie odporności ogniowej nie mniejszej niż EI 60. W celu zachowania wymaganej klasy odporności ogniowej, ściany systemu SAPA Building System SFB 3092 o klasie odporności ogniowej EI 120 powinny być mocowane do następujących przegród: ścian z bloczków, ścian murowanych o gęstości ogólnej 2200 ± 400 kg/m3 i grubości minimum 250 mm, ścian betonowych i żelbetowych o gęstości ogólnej 2200 ± 400 kg/m3 i grubości nie mniejszej niż 150 mm, lekkich ścian gipsowo-kartonowych o klasie odporności ogniowej nie mniejszej niż EI

4 2. Sposoby połączenia przegród przeciwpożarowych. Rys.1 Połączenia przegród pod kątem 90 4

5 Rys.2 Połączenia przegród pod różnymi kątami 5

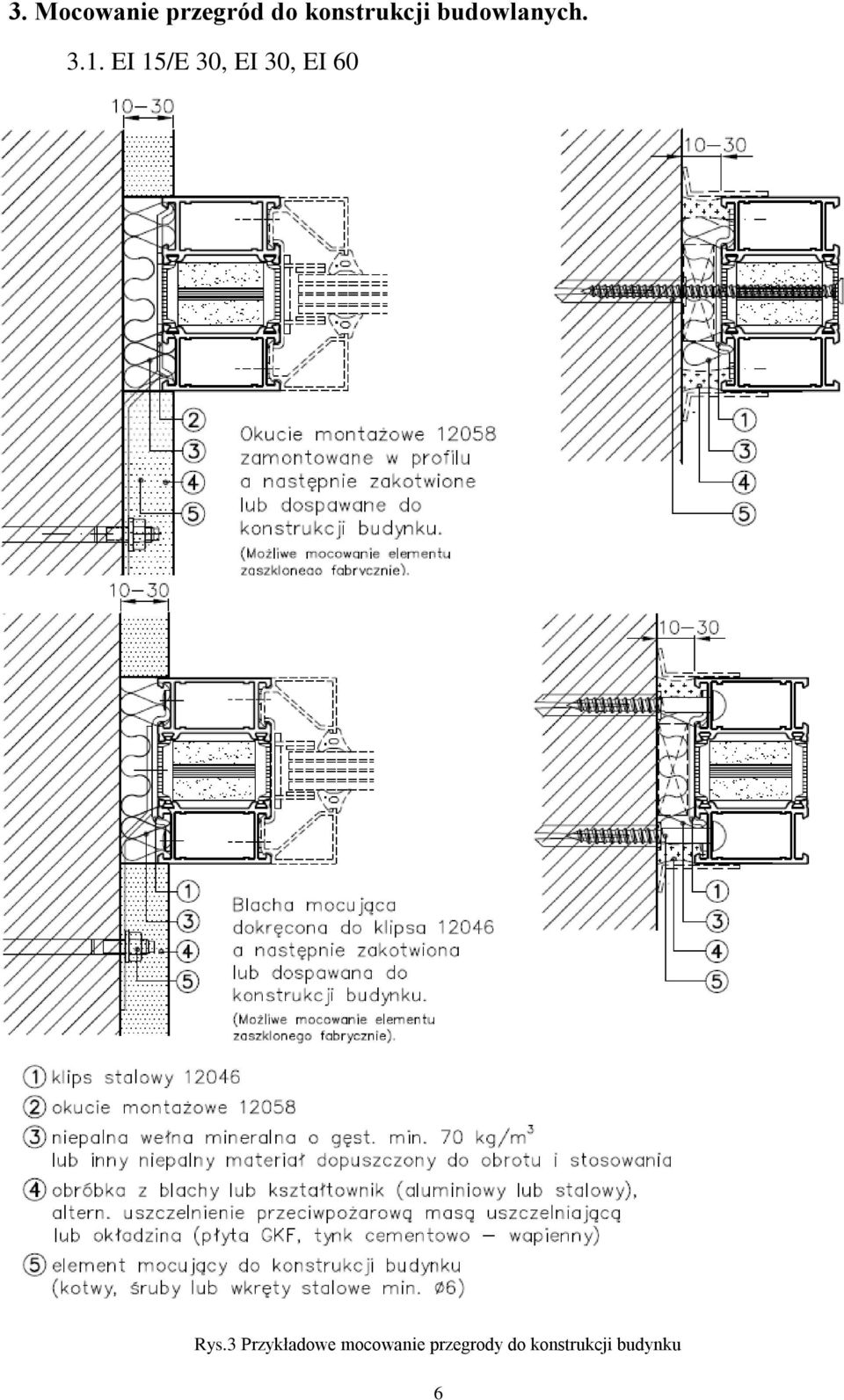

6 3. Mocowanie przegród do konstrukcji budowlanych EI 15/E 30, EI 30, EI 60 Rys.3 Przykładowe mocowanie przegrody do konstrukcji budynku 6

7 Rys.4 Przykładowe mocowanie przegrody do konstrukcji budynku 7

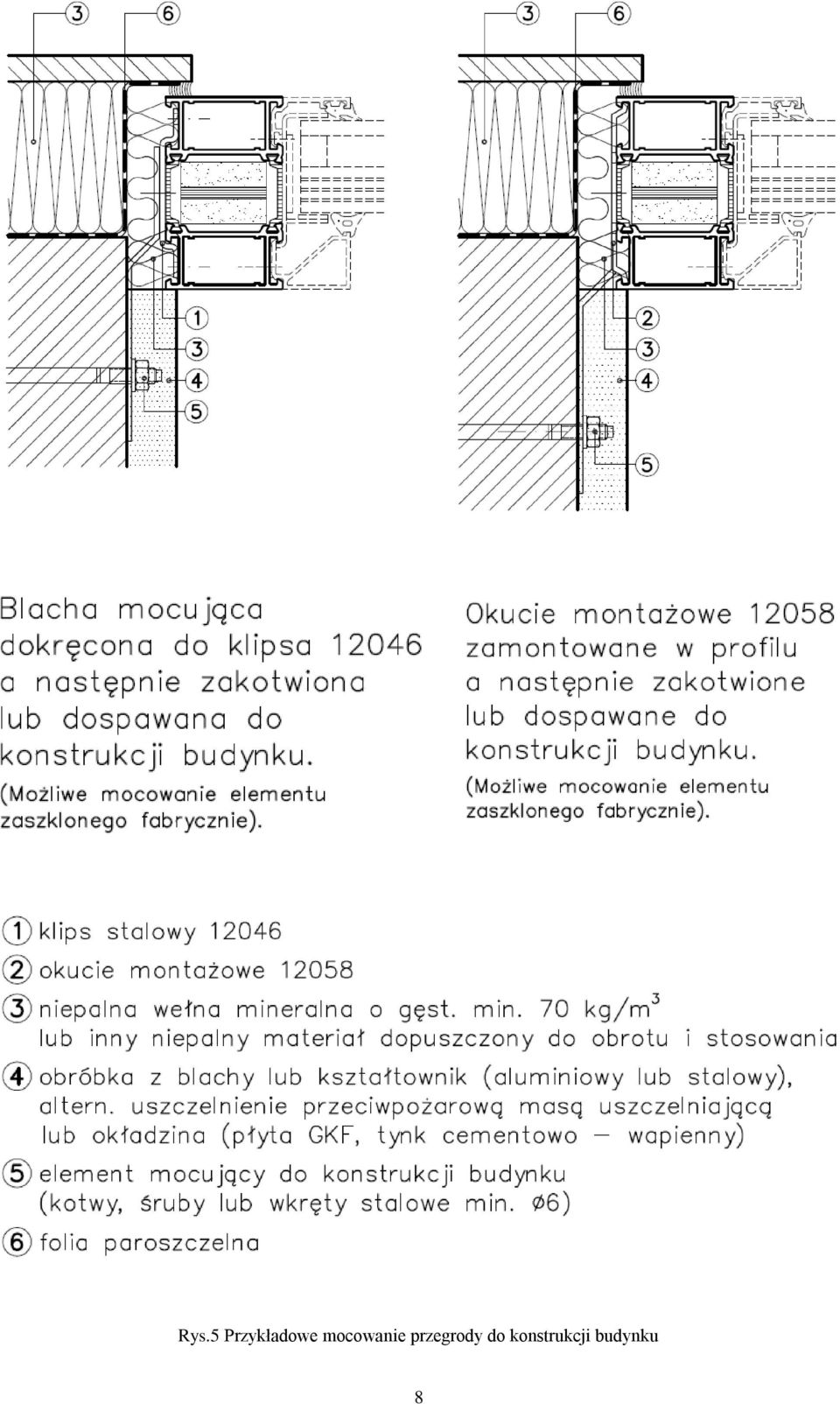

8 Rys.5 Przykładowe mocowanie przegrody do konstrukcji budynku 8

9 3.2. EI 120 Rys.6 Mocowanie przegród EI 120 do konstrukcji budynku 9

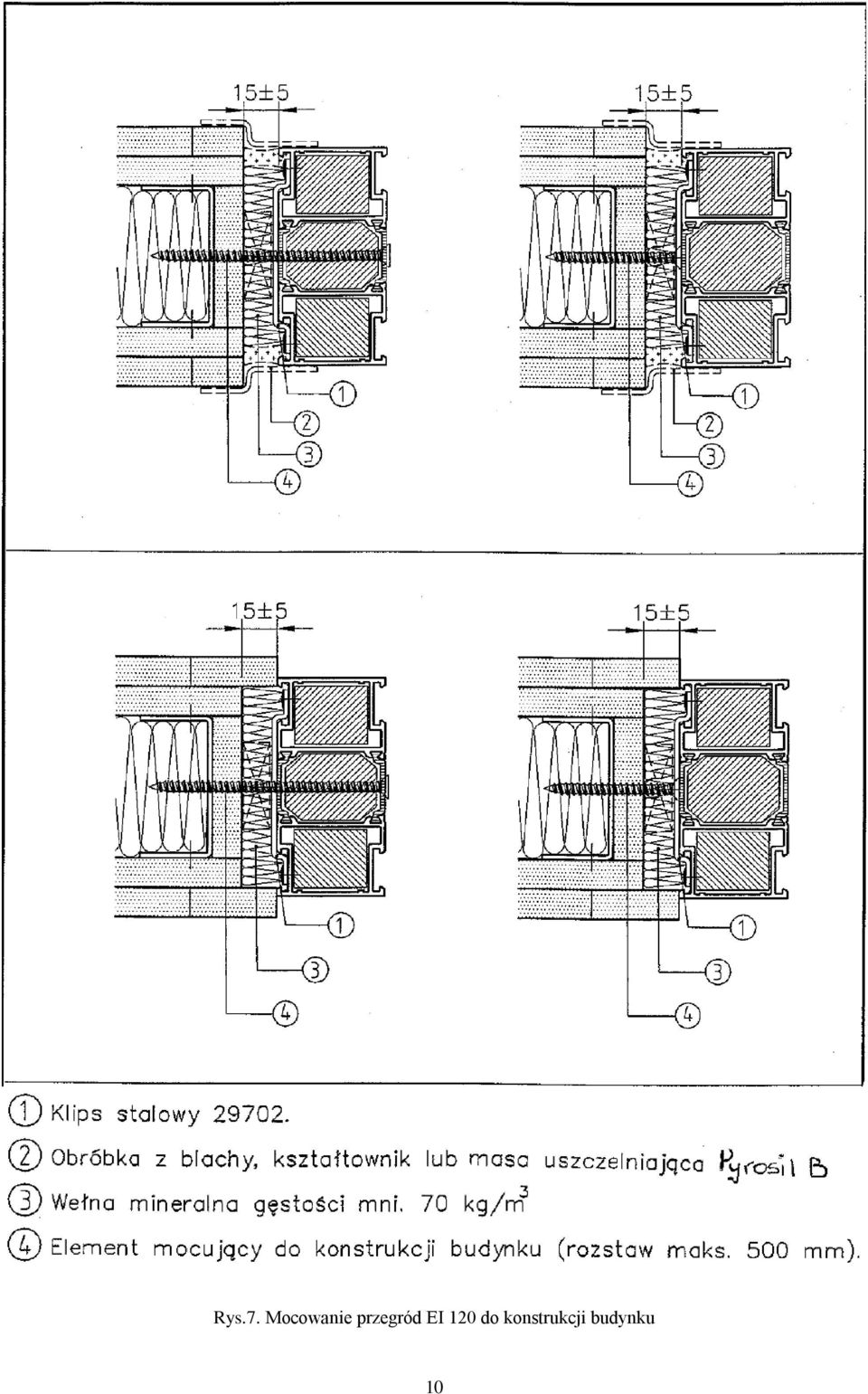

10 Rys.7. Mocowanie przegród EI 120 do konstrukcji budynku 10

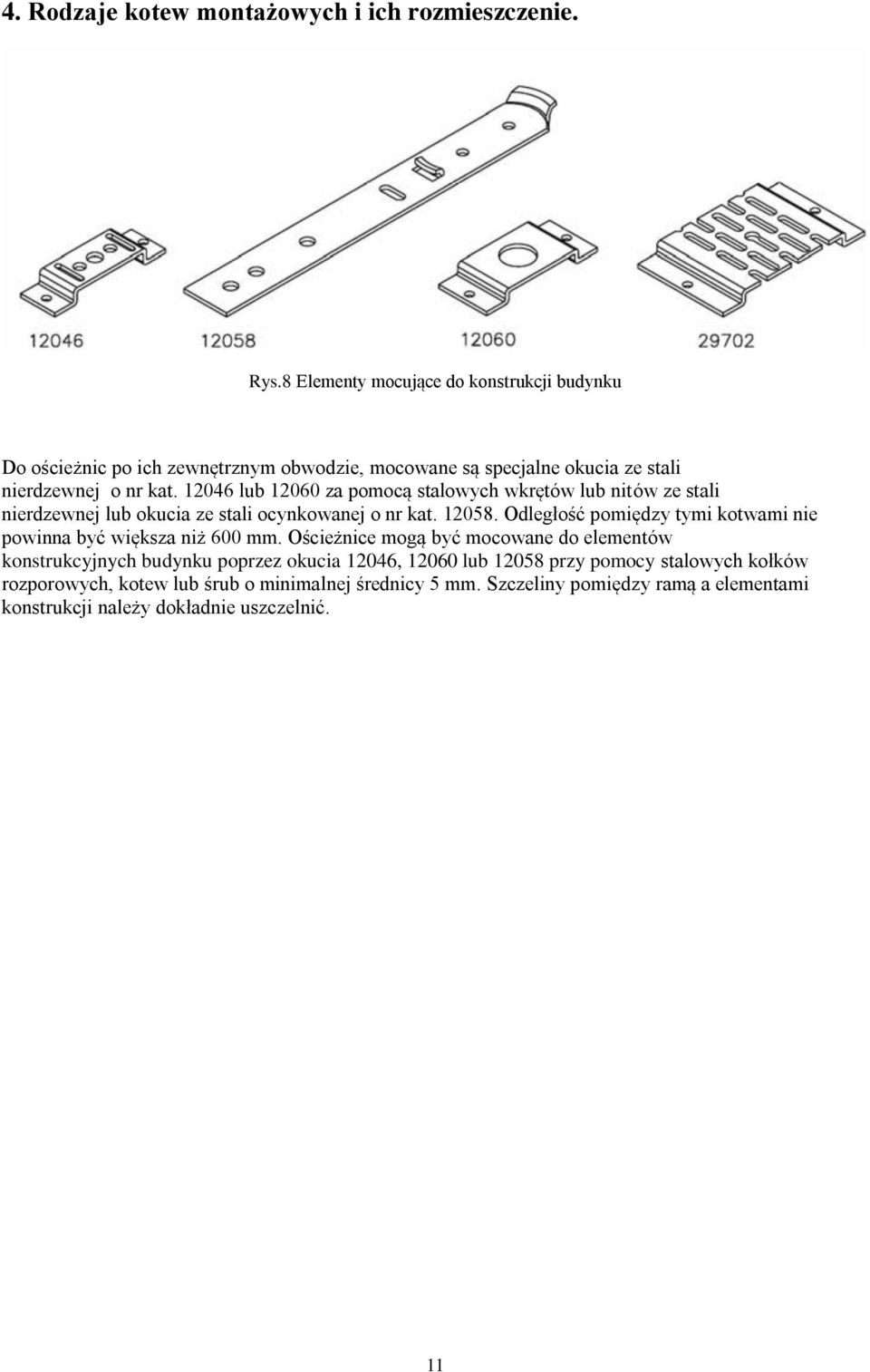

11 4. Rodzaje kotew montażowych i ich rozmieszczenie. Rys.8 Elementy mocujące do konstrukcji budynku Do ościeżnic po ich zewnętrznym obwodzie, mocowane są specjalne okucia ze stali nierdzewnej o nr kat lub za pomocą stalowych wkrętów lub nitów ze stali nierdzewnej lub okucia ze stali ocynkowanej o nr kat Odległość pomiędzy tymi kotwami nie powinna być większa niż 600 mm. Ościeżnice mogą być mocowane do elementów konstrukcyjnych budynku poprzez okucia 12046, lub przy pomocy stalowych kołków rozporowych, kotew lub śrub o minimalnej średnicy 5 mm. Szczeliny pomiędzy ramą a elementami konstrukcji należy dokładnie uszczelnić. 11

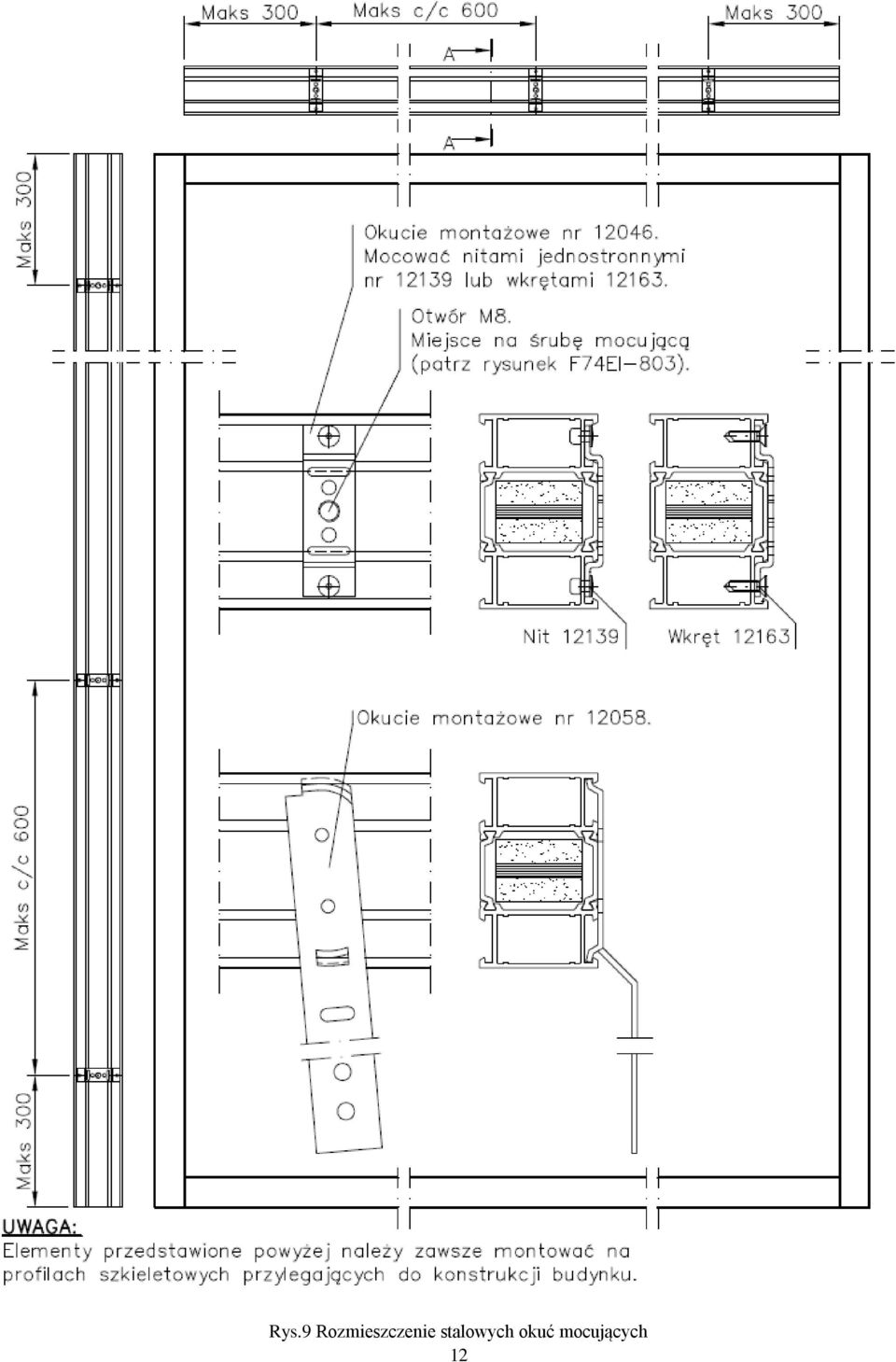

12 Rys.9 Rozmieszczenie stalowych okuć mocujących 12

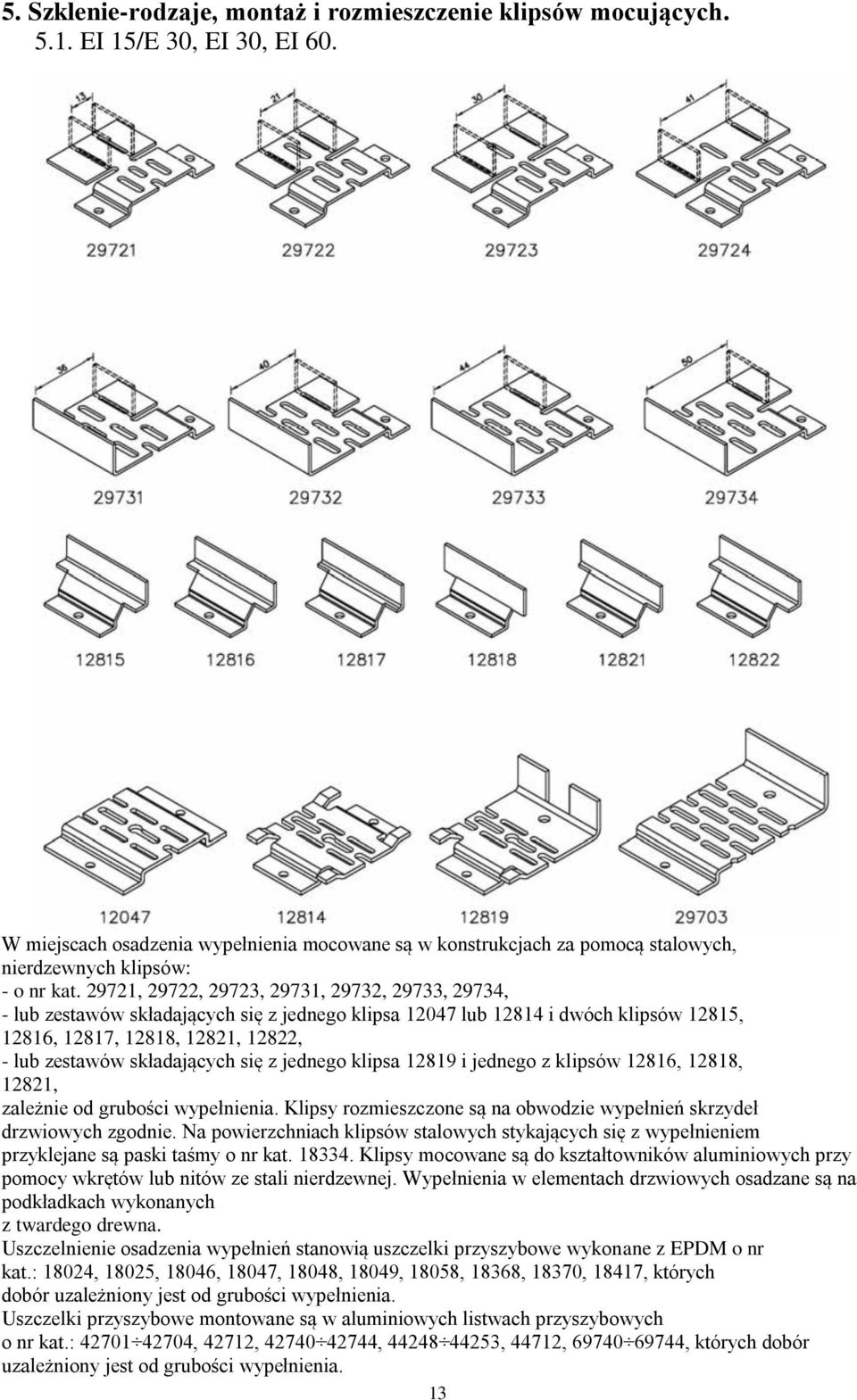

13 5. Szklenie-rodzaje, montaż i rozmieszczenie klipsów mocujących EI 15/E 30, EI 30, EI 60. W miejscach osadzenia wypełnienia mocowane są w konstrukcjach za pomocą stalowych, nierdzewnych klipsów: - o nr kat , 29722, 29723, 29731, 29732, 29733, 29734, - lub zestawów składających się z jednego klipsa lub i dwóch klipsów 12815, 12816, 12817, 12818, 12821, 12822, - lub zestawów składających się z jednego klipsa i jednego z klipsów 12816, 12818, 12821, zależnie od grubości wypełnienia. Klipsy rozmieszczone są na obwodzie wypełnień skrzydeł drzwiowych zgodnie. Na powierzchniach klipsów stalowych stykających się z wypełnieniem przyklejane są paski taśmy o nr kat Klipsy mocowane są do kształtowników aluminiowych przy pomocy wkrętów lub nitów ze stali nierdzewnej. Wypełnienia w elementach drzwiowych osadzane są na podkładkach wykonanych z twardego drewna. Uszczelnienie osadzenia wypełnień stanowią uszczelki przyszybowe wykonane z EPDM o nr kat.: 18024, 18025, 18046, 18047, 18048, 18049, 18058, 18368, 18370, 18417, których dobór uzależniony jest od grubości wypełnienia. Uszczelki przyszybowe montowane są w aluminiowych listwach przyszybowych o nr kat.: , 42712, , , 44712, , których dobór uzależniony jest od grubości wypełnienia. 13

14 Rys.10 Montaż klipsów stalowych i taśmy przeciwpożarowej dla szklenia pojedynczego i listew szklenia zatrzaskowych 14

15 Rys. 11 Montaż klipsów stalowych i taśmy przeciwpożarowej dla szklenia pojedynczego i listew szklenia wsuwanych 15

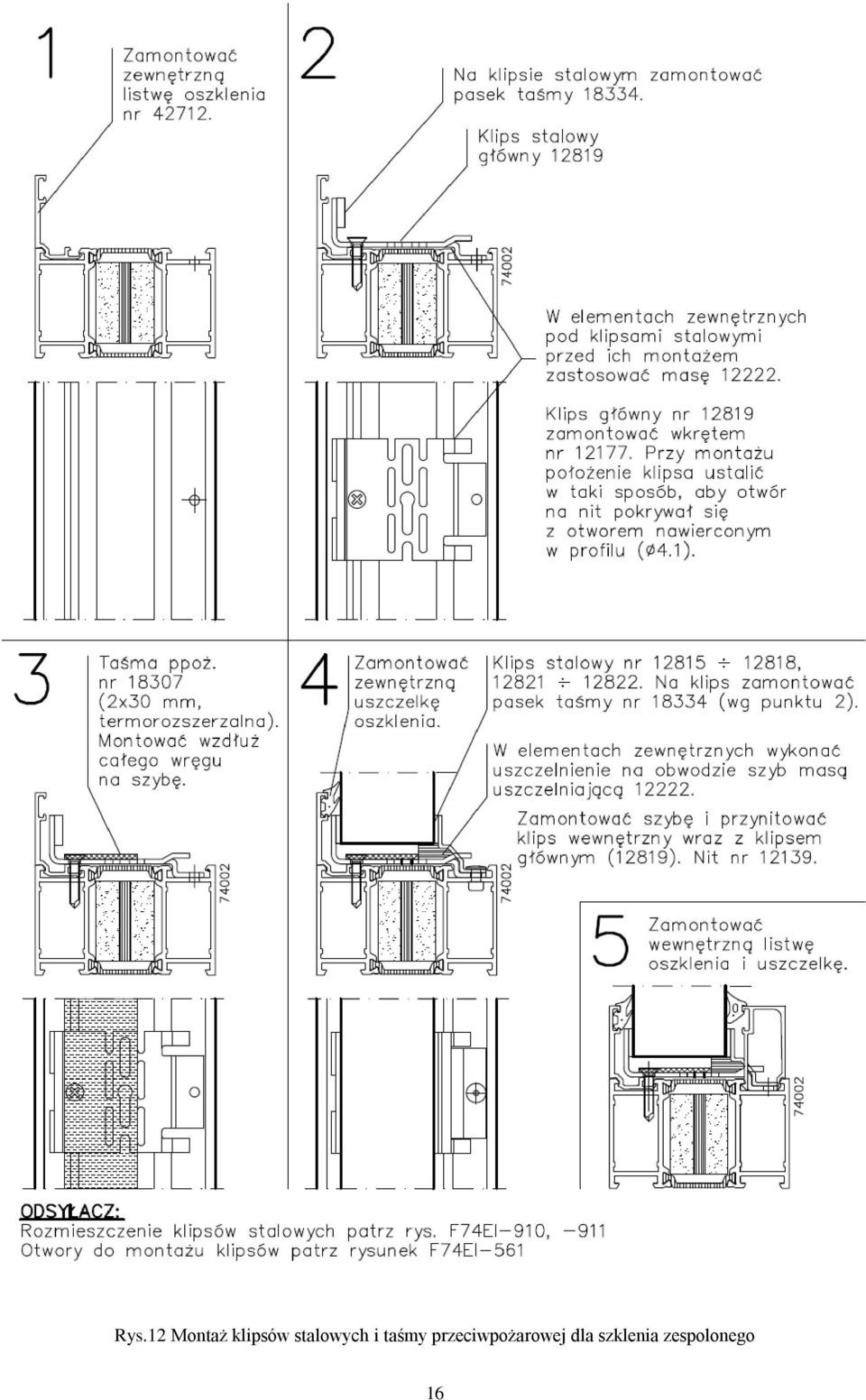

16 Rys.12 Montaż klipsów stalowych i taśmy przeciwpożarowej dla szklenia zespolonego 16

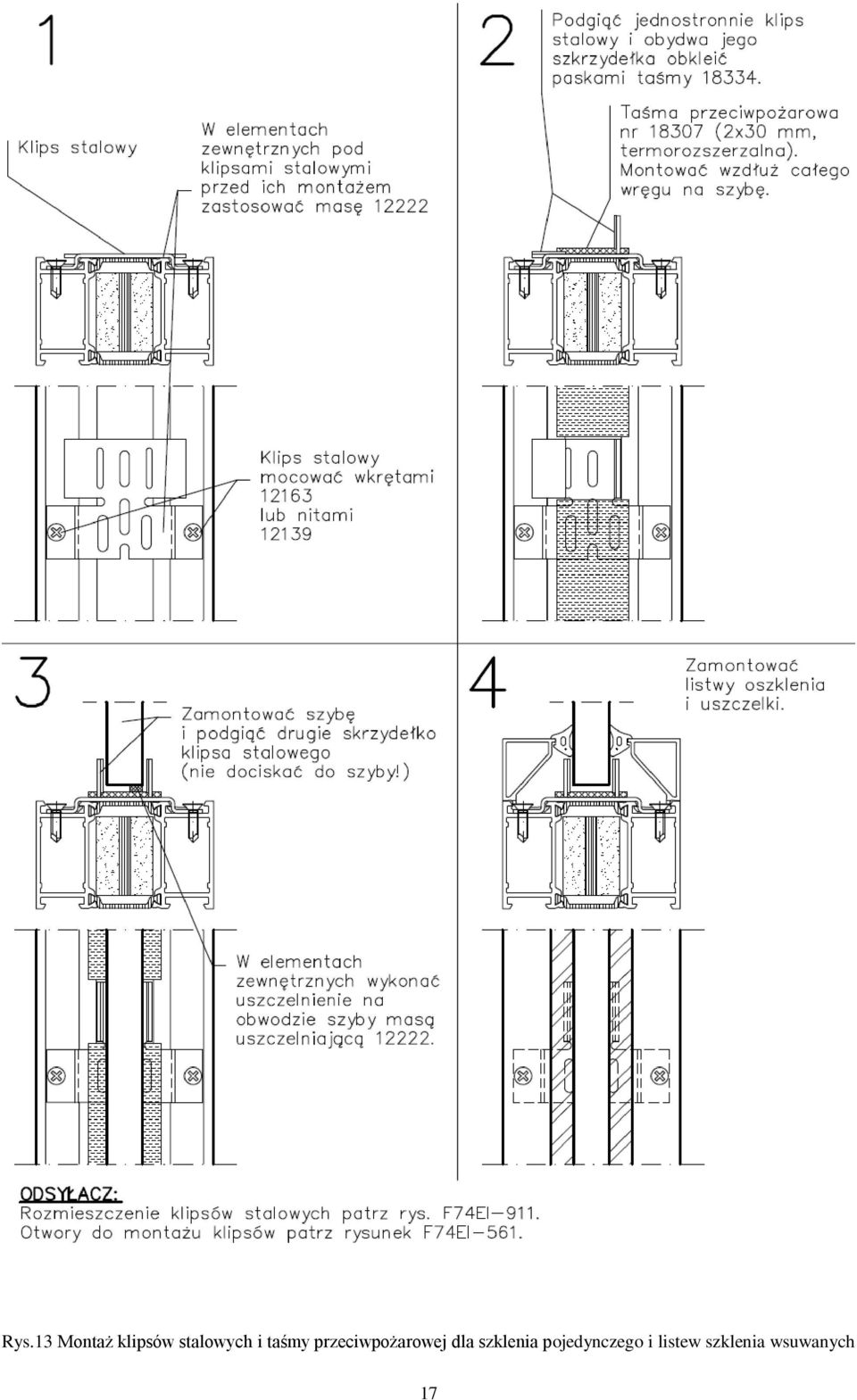

17 Rys.13 Montaż klipsów stalowych i taśmy przeciwpożarowej dla szklenia pojedynczego i listew szklenia wsuwanych 17

18 Rys.14 Montaż klipsów stalowych i taśmy przeciwpożarowej dla szklenia pojedynczego i listew szklenia wsuwanych 18

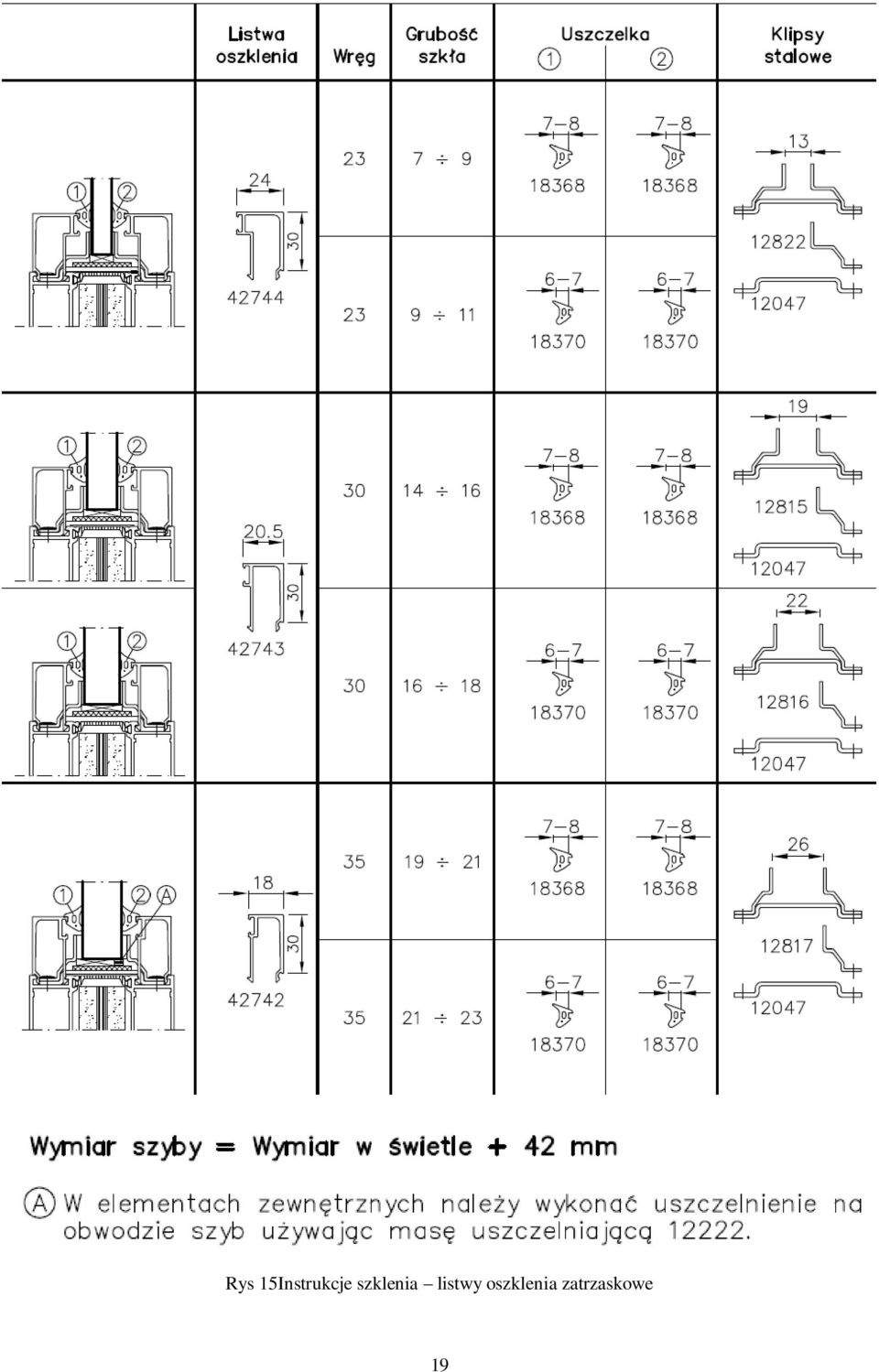

19 Rys 15Instrukcje szklenia listwy oszklenia zatrzaskowe 19

20 Rys.16 Instrukcje szklenia listwy oszklenia zatrzaskowe 20

21 Rys.17 Instrukcje szklenia listwy oszklenia zatrzaskowe 21

22 Rys.18 Instrukcje szklenia listwy oszklenia wsuwane 22

23 Rys.19 Instrukcje oszklenia listwy szklenia wsuwane 23

24 Rys.20 Instrukcje oszklenia listwy szklenia wsuwane 24

25 Rys.21 Instrukcje szklenia listwy oszklenia 26 mm i ślepe szprosy 25

26 Rys.22 Instrukcje szklenia listwy oszklenia 26 mm 26

27 Rys.23 Rozmieszczenie stalowych klipsów mocujących oszklenie 27

28 5.2. EI 120 Rys.24 Rodzaje klipsów stalowych stosowanych przy konstrukcjach EI

29 Rys.25 Rozmieszczenie klipsów mocujących szklenie w konstrukcji EI

30 6. Wyparcie skrzydła-schemat i opis Schemat Rys.26 Schemat wyparcia skrzydła. 30

31 Rys.26.1Widok B Rys.26.2 Widok A 31

32 6.2. Opis Wypieranie skrzydła jest bardzo ważną rzeczą podczas montażu, gdyż zamontowane klocki powodują usztywnienie konstrukcji. Do wypierania skrzydła drzwiowego należy używać klocków drewnianych twardych, najlepiej bukowych o grubości do 5 mm. Mocowanie następuje tak jak przedstawiono na schemacie i należy zwrócić uwagę na miejsce montowania klocków, zawsze klocki umiejscowione są po stronie zawiasów w dolnym narożniku i w górnym narożniku po stronie klamki, pomiędzy szybą, a profilem skrzydła. Jeżeli mamy do czynienia ze skrzydłem z podziałem poziomym szyby, postępujemy tak samo dla każdej szyby. 32

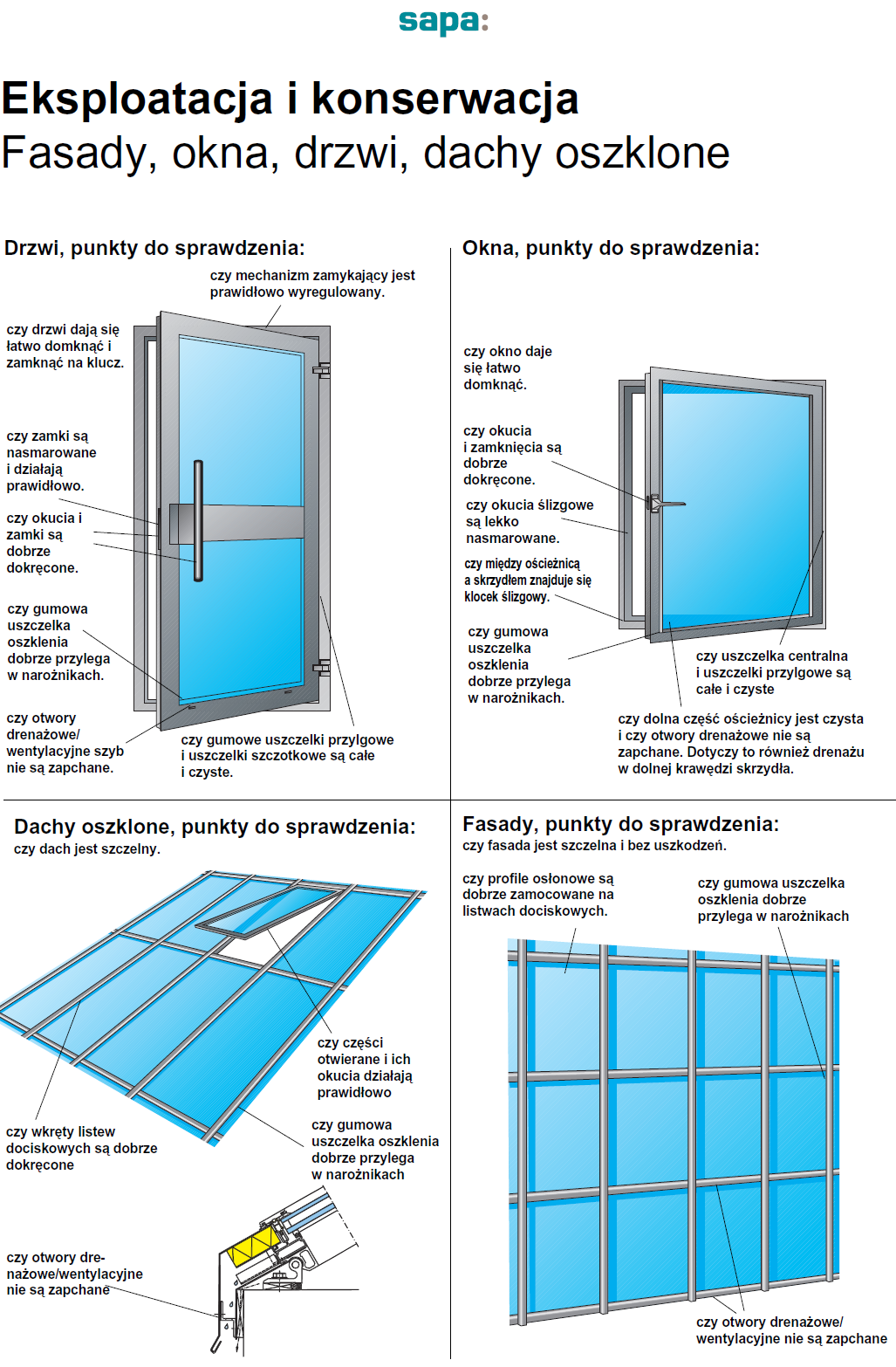

33 33

34 34
