1 Załącznik nr 1 OPIS URZĄDZEŃ 1. HUŚTAWKA HAMAK Szerokość:0,7m-0,9m Długość: 3,1m-3,3m Wysokość: 1,4m-1,7m Urządzenie zabawowe huśtawka typu hamak. Urządzenie ma być zbudowane z dwóch stalowych, ocynkowanych i pomalowanych proszkowo farbą poliestrową lekko wygiętych słupów konstrukcyjnych o Ø mm. Słupy konstrukcyjne mają być pomalowane w kolorze RAL 7030 lub zbliżonym. Na słupach ma być zawieszone siedzisko typu hamak, na wysokości cm nad poziomem gruntu. Siedzisko ma być wykonane z lin polipropylenowych o Ø 15-20mm z stalowym rdzeniem, splecionych ze sobą w formie kratownicy. Zakończenia lin siedziska mają być zaciśnięte w tulejach, wykonanych z wytrzymałych stopów aluminium. Siedzisko ma być podwieszone za pomocą dwóch łańcuchów ze stali nierdzewnej o Ø 5-7mm zamontowanych do łożyskowanych zawiesi umieszczonych w szczytowej części słupów konstrukcyjnych. Zestaw ma być zamocowany w gruncie na głębokość minimum 80 cm za pomocą gotowych elementów fundamentowych lub poprzez 2. KARUZELA

2 Średnica: 1,4 m-1,6 m Wysokość: 0,7 m- 0,8 m Karuzela platformowa ma być wykonana z tworzywa HPL o grubości 8-10 mm. Karuzela ma być wyposażona w siedzisko z tworzywa HPL o grubości 8-10 mm zamontowanego na ramie rurowej o Ø mm stanowiącej oparcie oraz centralnie umieszczoną kierownicę. Konstrukcja ma być wykonana ze stali ocynkowanej. Karuzela ma być zakotwiona w gruncie na głębokość minimum 80 cm za pomocą gotowych elementów fundamentowych lub poprzez 3. ZESTAW ZABAWOWY DOMEK WYMIARY: szerokość: 1,6m -1,8m długość: 1,7m -1,9m wysokość: 1,6m -1,8m Urządzenie zabawowe ma się składać z zadaszonej wieży z dachem dwuspadowym z płyty HDPE o grubości od 15 do 25 mm, z trzech podestów z płyty antypoślizgowej HDPE o grubości od 15 do 25 mm, dwa z nich mają być w kształcie kwadratu, jeden ma być w kształcie ćwierć koła. Podesty i wieża mają być zabudowane ściankami z płyty HDPE o grubości od 15 do 25 mm, które mają posiadać co najmniej jeden otwór umożliwiający wejście do środka urządzenia zabawowego, obrotowy hipnotyzer w kształcie spirali, który ma się znajdować na zewnętrznej i wewnętrznej części ścianki. Urządzenie zabawowe ma posiadać grę w kółko i krzyżyk oraz co najmniej dwa blaty do nauki liczenia z numeracją od

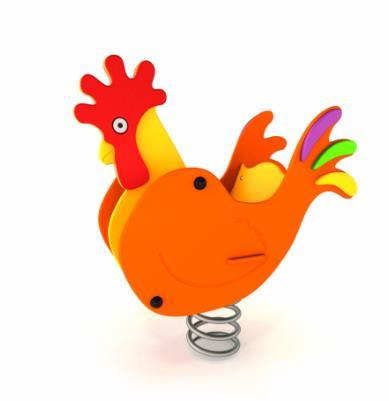

3 0 do 9. Konstrukcja urządzenia ma być wykonana ze stali nierdzewnej a słupy nośne mają posiadać Ø od mm, zaokrąglone od góry. Wszystkie elementy złączne mają być wykonane ze stali nierdzewnej, wystające końcówki elementów złącznych mają być zabezpieczone plastikowymi zaślepkami. Zestaw ma być zamocowany w gruncie na głębokość minimum 70 cm za pomocą gotowych elementów fundamentowych lub poprzez 4. BUJAK- KOGUT Wymiary urządzenia: Szerokość: 0,4 m- 0,6 m Długość: 0,8 m- 1,0 m Wysokość: 0,80 m- 1,0 m Bujak w kształcie koguta ma być wykonany z płyty polietylenowej HDPE o grubości od 15 mm do 20 mm. Sprężyna o średnicy od mm i średnicy pręta mm ma być wykonana ze stali sprężynowej, konstrukcja ma być stalowa a sprężyna dwukrotnie malowana proszkowo. Elementy złączne mają być wykonane ze stali nierdzewnej, wystające końcówki elementów złącznych mają być zabezpieczone plastikowymi zaślepkami. Urządzenie ma być zamocowany w gruncie na głębokość minimum 70 cm za pomocą gotowych elementów fundamentowych lub poprzez 5. BUJAK-RAKIETA Szerokość: 0,4m -0,5m

4 Długość: 0,8m- 0,9m Wysokość: 0,7m-0,8m Bujak w kształcie rakiety ma być wykonany z płyty polietylenowej HDPE o grubości od 15 mm do 20 mm. Ma posiadać sprężynę o Ø od 20 mm do 30 mm. Konstrukcja stalowa i sprężyna ma być dwukrotnie malowana proszkowo. Elementy złączne mają być wykonane ze stali nierdzewnej a wystające końcówki elementów złącznych maja być zabezpieczone plastikowymi zaślepkami. Urządzenie ma być zamocowany w gruncie na głębokość minimum 70 cm za pomocą gotowych elementów fundamentowych lub poprzez zabetonowaniem betonem B 25. Urządzenia zabawowe nr 1, 2, 3, 4 i 5 zamontowane mają być w jednej strefie bezpieczeństwa o wymiarach: 12m x 12m, zgodnie z wytycznymi Zamawiającego. 6. HUŚTAWKA Rzut z góry/ kształt strefy bezpieczeństwa Wymiary urządzenia: Szerokość: 2,3 m- 2,5 m Długość: 3,9 m- 4,2 m Wysokość: 2,2 m- 2,40 m Strefa bezpieczeństwa: 7,4 m- 7,6 m x 3,0 m-3,2 m Huśtawka wahadłowa podwójna ma posiadać konstrukcję stalową ocynkowaną, malowaną dwukrotnie proszkowo. Ma posiadać łańcuchy o grubości od 4-6 mm ze stali nierdzewnej oraz zawiesia huśtawek podwójnie łożyskowane - wykonane ze stali nierdzewnej. Ponadto huśtawka ma posiadać dwa w postaci zbrojonego pasa pokrytego miękką gumą. Rury i rama

5 konstrukcyjna ma być o przekroju od mm. Elementy złączne wykonane mają być ze stali nierdzewnej, natomiast wystające końcówki elementów złącznych mają być zabezpieczone plastikowymi zaślepkami. Huśtawka ma być zamocowana w gruncie na głębokość minimum 70 cm za pomocą gotowych elementów fundamentowych lub poprzez 7. ZESTAW SPRAWNOŚCIOWY LINARIUM Rzut z góry/ kształt strefy bezpieczeństwa Szerokość: 6,0m -6,5m Długość: 6,0m -6,5m Wysokość: 2,8m-3,0m Strefa bezpieczeństwa: 9,0m- 10,0m x 10,0m-11,0m Zestaw sprawnościowy w formie linarium ma się składać z pięciu słupów imitujących zaostrzone kredki z kolorowymi końcami. Słupy mają być połączone ze sobą elementami sprawnościowymi, w sposób przedstawiony na wizualizacji. Pierwszy element sprawnościowy ma być zbudowany z pięciu talerzy o Ø minimum 30 cm, wykonanych z płyty antypoślizgowej HDPE, które mają być zawieszone na linach pionowych, przymocowanych do liny rozciągniętej w górnej części. Drugi element ma być zbudowany z dwóch poziomo zamontowanych lin, w dolnej i górnej części konstrukcji. Do liny przytwierdzonej w górnej części konstrukcji ma być zamontowanych minimum pięć plastikowych supłów do wspinaczki. Kolejny element sprawnościowy ma się składać z dwóch

6 lin połączonych do dwóch słupów. Liny mają być skrzyżowane na środku przy pomocy dwóch poprzeczek. Pomiędzy linami rozplecione mają być pionowe liny łączące. Ostatni element ma być w postaci pomostu- drabinki z drążkami wykonanymi ze stali nierdzewnej, posiadającego boczne burty z pionowo zamontowanych lin oraz w górnej części linową drabinkę podniebną z drążkami wykonanymi ze stali nierdzewnej. Wszystkie elementy linowe mają być wykonane z liny polipropylenowej o Ø 15-20mm ze stalowym rdzeniem. Zakończenia lin mają zaciśnięte za pomocą aluminiowych tulei. Konstrukcja urządzenia ma być wykonana ze stali cynkowanej, a następnie malowanej farbami proszkowymi. Wszystkie elementy złączne jak śruby, podkładki czy nakrętki mają być wykonane ze stali nierdzewnej. Urządzenie ma być zamontowane w gruncie na głębokość minimum 80 cm za pomocą gotowych elementów fundamentowych lub poprzez 8. ZJEŻDZALNIA TYROLKA Rzut z góry/ kształt strefy bezpieczeństwa Szerokość: 3,7m -4,0m Długość: 21,0m -22,0m Wysokość: 3,0m-3,3m Strefa bezpieczeństwa: 4,0m- 4,3m x 22,0m-23,0m Urządzenie sprawnościowe typu zjeżdżalnia tyrolka ma się składać z dwóch wież połączonych ze sobą liną zjazdową. Lina zjazdowa ma być wykonana z plecionych, cynkowanych drutów stalowych o średnicy 10 mm 12 mm. Na linie zjazdowej ma być zamocowany wózek do zjazdu, wykonany ze stali nierdzewnej, wyposażony w hamulec zapobiegający niekontrolowanemu przesuwaniu się elementu. Pod wyższą wieżą umieszczony ma być element startowy, którego podest ma być u wykonany z antypoślizgowej płyty HPL o grubości mm. Podest ma być umieszczony na wysokości cm. Wózek do zjazdu ma być wyposażony w siedzisko, wykonane z miękkiej gumy, wewnątrz

7 zbrojone stalową blachą. Siedzisko ma być zawieszone na galwanizowanym łańcuchu osłoniętym gumową powłoką. Konstrukcja urządzenia ma być wykonana ze stali ocynkowanej, a następnie malowanej proszkowo. Zestaw ma być zamocowany w gruncie na głębokość minimum 80 cm za pomocą gotowych elementów fundamentowych lub poprzez W przypadku braku innych wytycznych w opisie urządzenia, to zarówno kolorystyka urządzeń, elementy dekoracyjne oraz układ poszczególnych elementów mają być zgodne z przedstawioną przykładową wizualizacją urządzeń. Wszystkie urządzenia zabawowe muszą być zgodne z normą PN EN :2009. Wszystkie zamontowane elementy muszą posiadać wszelkie atesty i certyfikaty dopuszczające urządzenie do użytku w przestrzeni publicznej.
