Łatwa instalacja. System Geberit GIS

Transkrypt

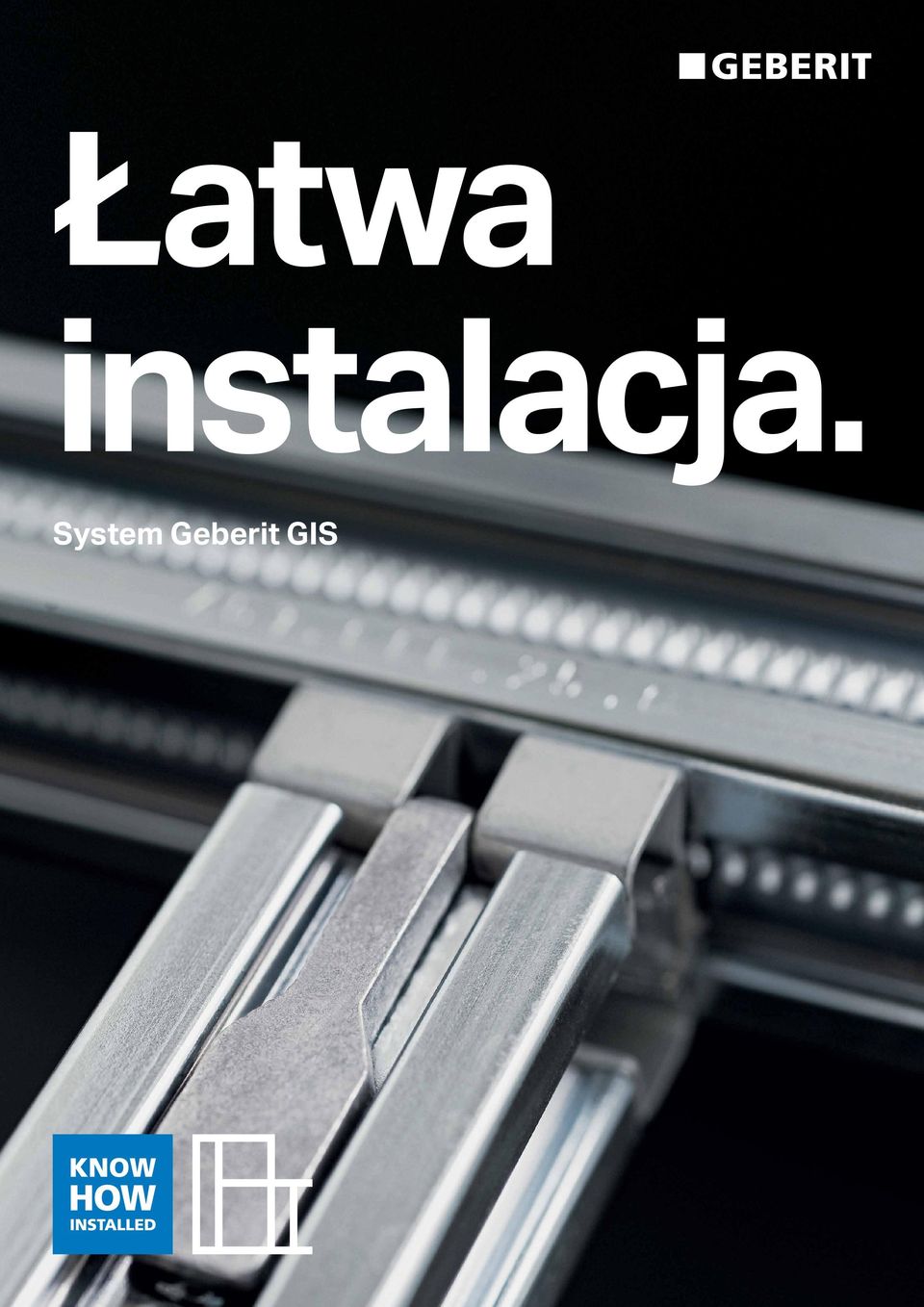

1 Łatwa instalacja. System Geberit GIS

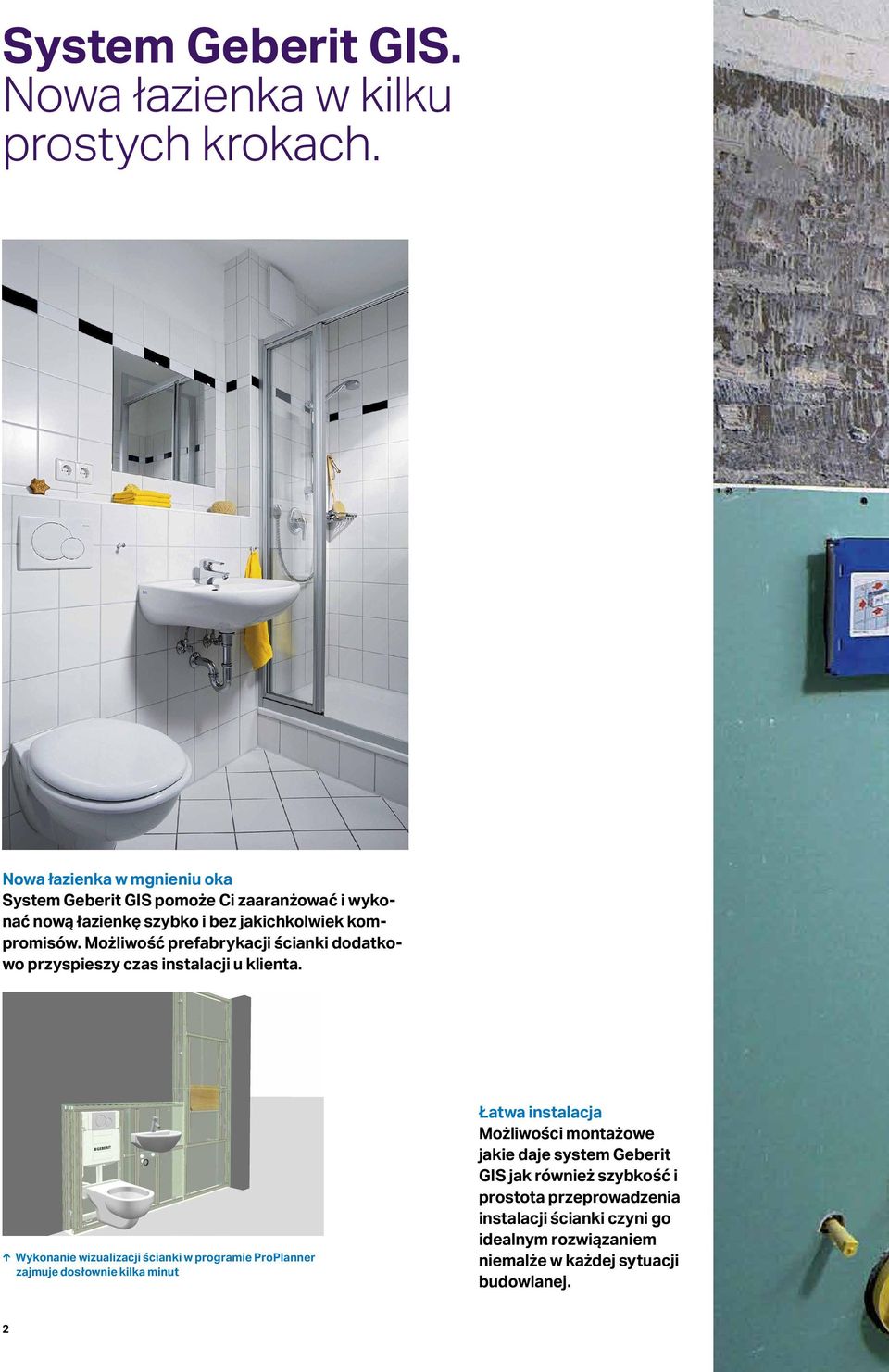

2 System Geberit GIS. Nowa łazienka w kilku prostych krokach. Nowa łazienka w mgnieniu oka System Geberit GIS pomoże Ci zaaranżować i wykonać nową łazienkę szybko i bez jakichkolwiek kompromisów. Możliwość prefabrykacji ścianki dodatkowo przyspieszy czas instalacji u klienta. Wykonanie wizualizacji ścianki w programie ProPlanner zajmuje dosłownie kilka minut Łatwa instalacja Możliwości montażowe jakie daje system Geberit GIS jak również szybkość i prostota przeprowadzenia instalacji ścianki czyni go idealnym rozwiązaniem niemalże w każdej sytuacji budowlanej. 2

3 3

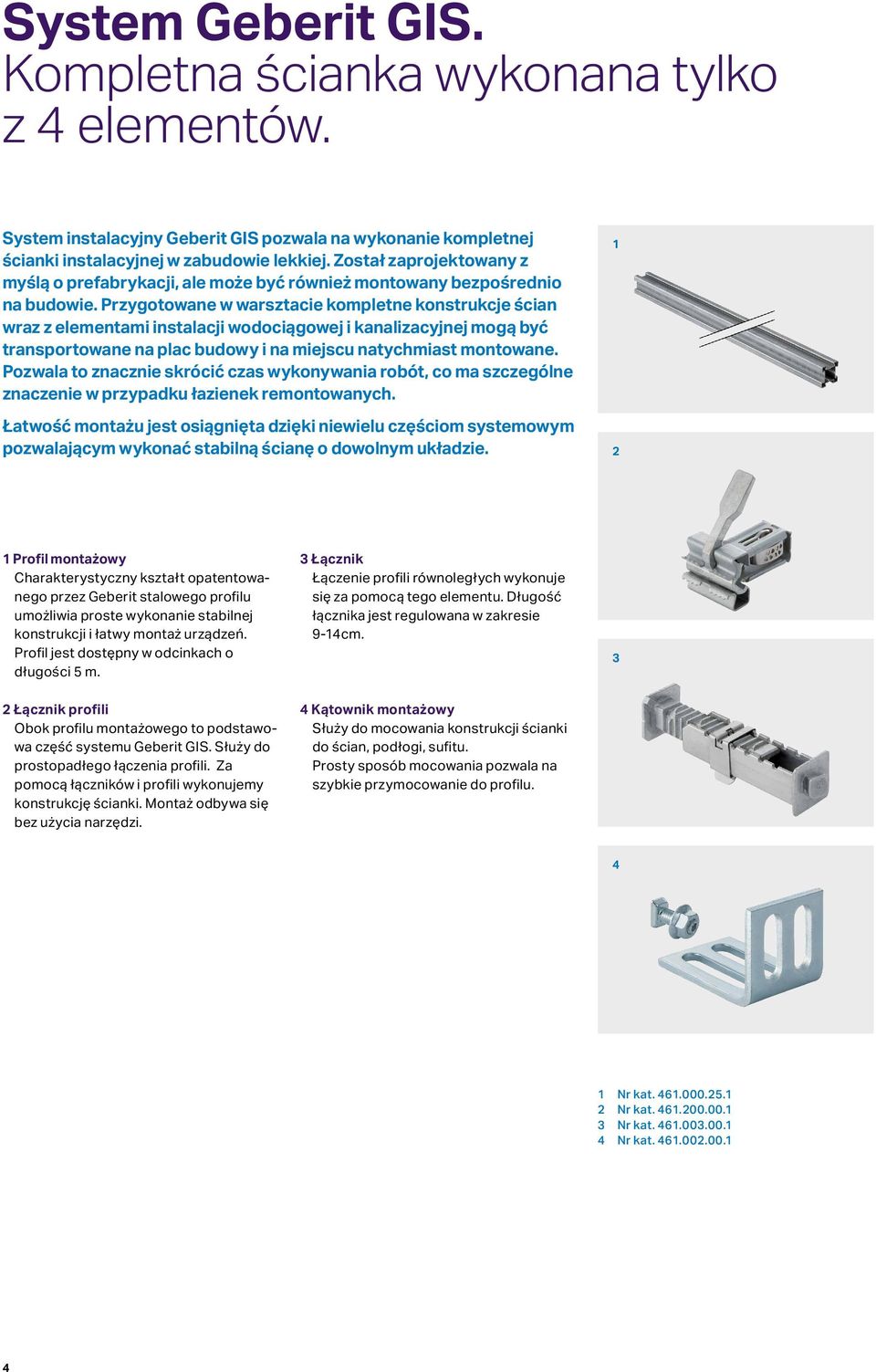

4 System Geberit GIS. Kompletna ścianka wykonana tylko z 4 elementów. System instalacyjny Geberit GIS pozwala na wykonanie kompletnej ścianki instalacyjnej w zabudowie lekkiej. Został zaprojektowany z myślą o prefabrykacji, ale może być również montowany bezpośrednio na budowie. Przygotowane w warsztacie kompletne konstrukcje ścian wraz z elementami instalacji wodociągowej i kanalizacyjnej mogą być transportowane na plac budowy i na miejscu natychmiast montowane. Pozwala to znacznie skrócić czas wykonywania robót, co ma szczególne znaczenie w przypadku łazienek remontowanych. 1 Łatwość montażu jest osiągnięta dzięki niewielu częściom systemowym pozwalającym wykonać stabilną ścianę o dowolnym układzie. 2 1 Profil montażowy Charakterystyczny kształt opatentowanego przez Geberit stalowego profilu umożliwia proste wykonanie stabilnej konstrukcji i łatwy montaż urządzeń. Profil jest dostępny w odcinkach o długości 5 m. 3 Łącznik Łączenie profili równoległych wykonuje się za pomocą tego elementu. Długość łącznika jest regulowana w zakresie 9-14cm. 3 2 Łącznik profili Obok profilu montażowego to podstawowa część systemu Geberit GIS. Służy do prostopadłego łączenia profili. Za pomocą łączników i profili wykonujemy konstrukcję ścianki. Montaż odbywa się bez użycia narzędzi. 4 Kątownik montażowy Służy do mocowania konstrukcji ścianki do ścian, podłogi, sufitu. Prosty sposób mocowania pozwala na szybkie przymocowanie do profilu. 4 1 Nr kat Nr kat Nr kat Nr kat

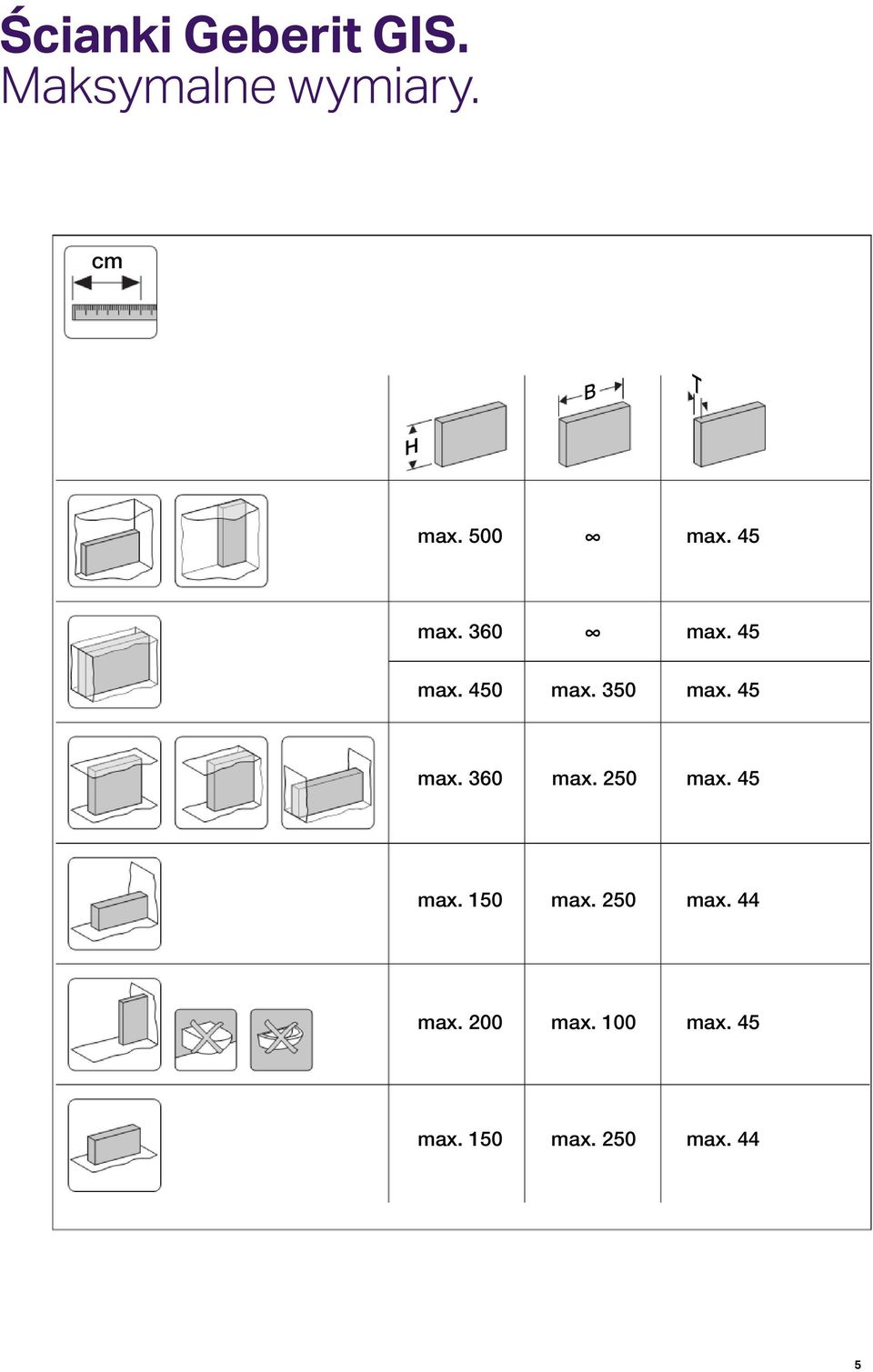

5 Installation Ścianki Geberit GIS. Maksymalne wymiary. cm B T H max. 500 max. 45 max. 360 max. 45 max. 450 max. 350 max. 45 max. 360 max. 250 max. 45 max. 150 max. 250 max. 44 max. 200 max. 100 max. 45 max. 150 max. 250 max. 44 D &BDC

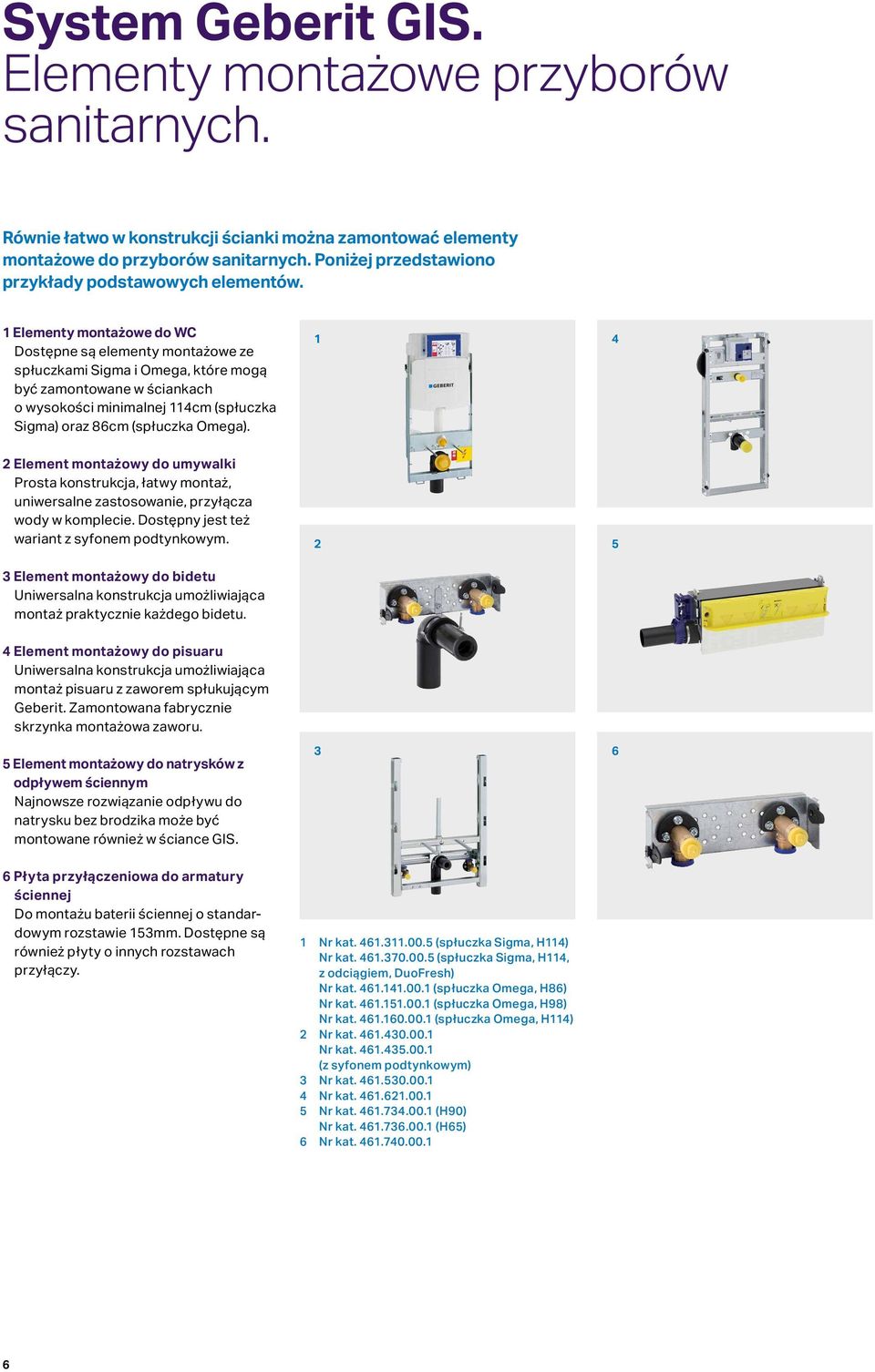

6 System Geberit GIS. Elementy montażowe przyborów sanitarnych. Równie łatwo w konstrukcji ścianki można zamontować elementy montażowe do przyborów sanitarnych. Poniżej przedstawiono przykłady podstawowych elementów. 1 Elementy montażowe do WC Dostępne są elementy montażowe ze spłuczkami Sigma i Omega, które mogą być zamontowane w ściankach o wysokości minimalnej 114cm (spłuczka Sigma) oraz 86cm (spłuczka Omega) Element montażowy do umywalki Prosta konstrukcja, łatwy montaż, uniwersalne zastosowanie, przyłącza wody w komplecie. Dostępny jest też wariant z syfonem podtynkowym Element montażowy do bidetu Uniwersalna konstrukcja umożliwiająca montaż praktycznie każdego bidetu. 4 Element montażowy do pisuaru Uniwersalna konstrukcja umożliwiająca montaż pisuaru z zaworem spłukującym Geberit. Zamontowana fabrycznie skrzynka montażowa zaworu. 5 Element montażowy do natrysków z odpływem ściennym Najnowsze rozwiązanie odpływu do natrysku bez brodzika może być montowane również w ściance GIS Płyta przyłączeniowa do armatury ściennej Do montażu baterii ściennej o standardowym rozstawie 153mm. Dostępne są również płyty o innych rozstawach przyłączy. 1 Nr kat (spłuczka Sigma, H114) Nr kat (spłuczka Sigma, H114, z odciągiem, DuoFresh) Nr kat (spłuczka Omega, H86) Nr kat (spłuczka Omega, H98) Nr kat (spłuczka Omega, H114) 2 Nr kat Nr kat (z syfonem podtynkowym) 3 Nr kat Nr kat Nr kat (H90) Nr kat (H65) 6 Nr kat

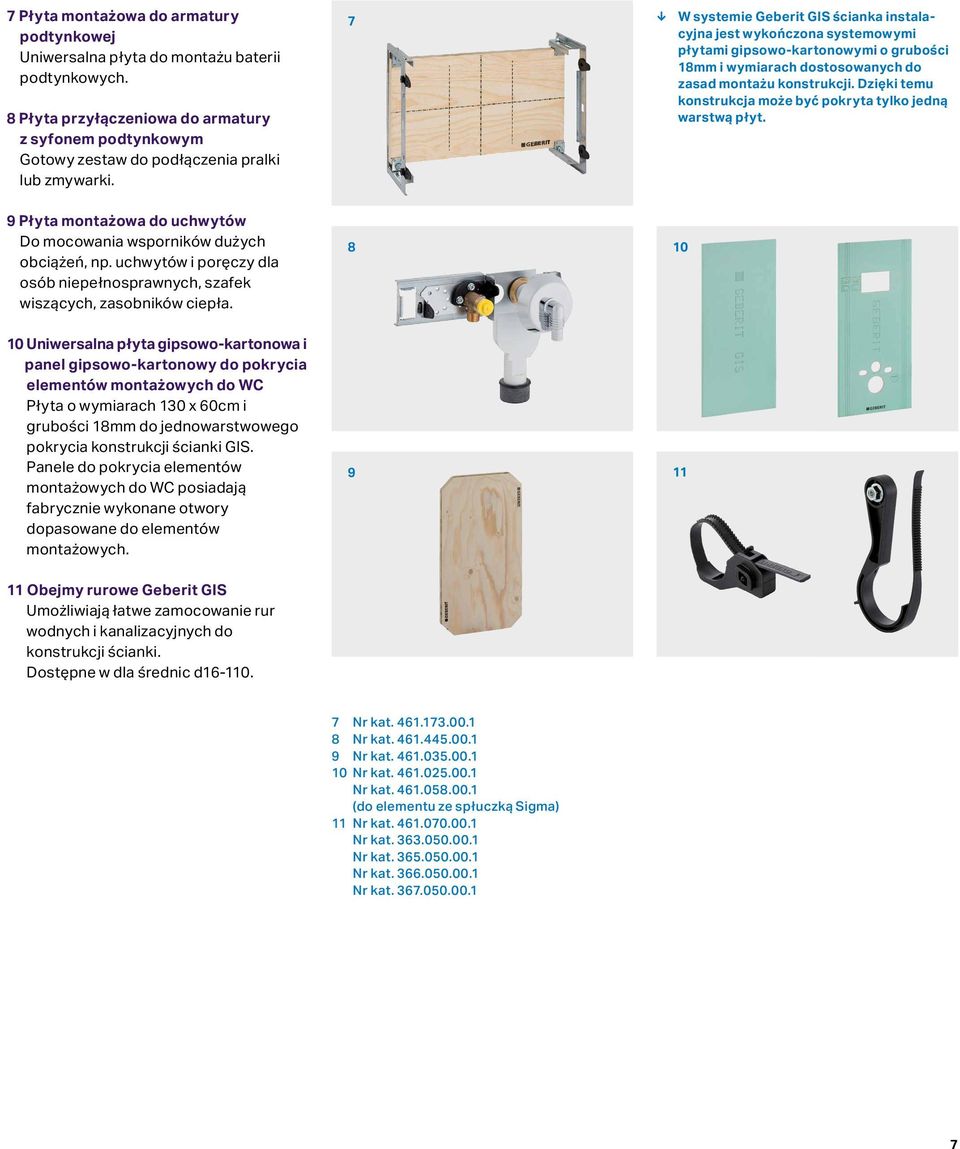

7 7 Płyta montażowa do armatury podtynkowej Uniwersalna płyta do montażu baterii podtynkowych. 8 Płyta przyłączeniowa do armatury z syfonem podtynkowym Gotowy zestaw do podłączenia pralki lub zmywarki. 7 W systemie Geberit GIS ścianka instalacyjna jest wykończona systemowymi płytami gipsowo-kartonowymi o grubości 18mm i wymiarach dostosowanych do zasad montażu konstrukcji. Dzięki temu konstrukcja może być pokryta tylko jedną warstwą płyt. 9 Płyta montażowa do uchwytów Do mocowania wsporników dużych obciążeń, np. uchwytów i poręczy dla osób niepełnosprawnych, szafek wiszących, zasobników ciepła Uniwersalna płyta gipsowo-kartonowa i panel gipsowo-kartonowy do pokrycia elementów montażowych do WC Płyta o wymiarach 130 x 60cm i grubości 18mm do jednowarstwowego pokrycia konstrukcji ścianki GIS. Panele do pokrycia elementów montażowych do WC posiadają fabrycznie wykonane otwory dopasowane do elementów montażowych Obejmy rurowe Geberit GIS Umożliwiają łatwe zamocowanie rur wodnych i kanalizacyjnych do konstrukcji ścianki. Dostępne w dla średnic d Nr kat Nr kat Nr kat Nr kat Nr kat (do elementu ze spłuczką Sigma) 11 Nr kat Nr kat Nr kat Nr kat Nr kat

8 Geberit Sp. z o.o. ul. Postępu Warszawa T: F: geberit.pl@geberit.com Idealne dopasowanie do warunków w łazience dzięki nieograniczonym możliwościom konstrukcji ściany Błyskawiczny montaż dzięki możliwościom sprefabrykowania całej ścianki łącznie z instalacją wodno-kanalizacyjną, ogranicza do niezbędnego minimum uciążliwość dla klienta podczas remontu łazienki Solidna konstrukcja wzbudza zaufanie klienta i zapewnia nieporównywalną stabilność ścianki Dzięki wyjątkowej uniwersalności GIS jest idealnym rozwiązaniem dla nietypowych sytuacji (np. wolnostojąca ścianka typu wyspa, duża podwójna umywalka) Ograniczenie kosztów zapewnione dzięki kompletności oferty powoduje, że ścianka GIS nie jest droższa niż analogiczna ścianka wykonana w klasycznej technologii PLpl/09.15 Geberit Sp. z o.o.
