System MI: bezpieczny 4-częściowy system podpór do rur o średnicy do 600 mm

Transkrypt

1 : bezpieczny 4-częściowy system podpór do rur o średnicy do 600 mm Hilti to innowacyjny modułowy system podpór do mocowania rur i urządzeń w branży przemysłowej. Konstrukcja tego systemu pozwala na bezpieczne mocowanie rur o średnicy do 600 mm (a w szczególnych przypadkach większych) jest wynikiem wieloletnich doświadczeń inżynierów Hilti w dziedzinie konstrukcji i doboru szyn montażowych. W odróżnieniu od konstrukcji stalowych system MI, podobnie jak pozostałe systemy instalacyjne Hilti, nie wymaga spawania. Problemy montażowe jakie występowały w strefach niebezpiecznych, całkowicie zostały wyeliminowane przez zastosowaie systemu MI. Prostota i elastyczność systemu pozwala na montaż konstrukcji o zbliżo- Adaptacyjny Prosty montaż, adaptacja i modernizacja. Elastyczność systemu. Kompatybilność z systemem MQ. nych parametrach do konstrukcji spawanych. Modernizacja istniejących ciągów rurowych, rozbudowa czy adaptacja dzięki zastosowaniu systemu MI może odbywać się nie powodując przestojów w procesie produkcyjnym. Nowoczesne oprogramowanie Hilti, umożliwia zaprojektowanie nowych konstrukcji, które w dalszym użytkowaniu mogą być rozbudowywane lub demontowane (zastosowania tymczasowe). Te procesy, także nie wymagają spawania oraz zabezpieczenia antykorozyjnego, jeżeli powłoka ocynku ogniowego jest wystarczająca. pozwala na istotne zaoszczędzenie czasu montażu, kosztów przestojów oraz minimalizuje czas projektowania. System ten nie wymaga stosowania specjalistycznych narzędzi oraz skomplikowanych urządzeń dźwigowych. Elastyczność systemu pozwala na precyzyjne dostosowanie do istniejących rozstawów dźwigarów oraz konstrukcji nośnych. Wydajny Cztery elementy systemowe, dzięki czemu trudno o pomyłkę podczas montażu. Szybki i łatwy montaż poszczególnych elementów przez jedną osobę wyklucza spawanie, co eliminuje przestoje w niebezpiecznych strefach. Oprogramowanie Hilti PROFIS Installation i PDS 3D upraszcza obliczenia i projektowanie. Profile Łączniki Klamry do dźwigarów Ekonomiczny Wszystkie elementy są wielokrotnego użytku. Nawet do 50 % mniejszy ciężar, dzięki czemu nie są potrzebne specjalne urządzenia podnoszące. Elementy są ocynkowane ogniowo. Nie wymagają malowania. Bezpieczny Odporny na korozję i obciążenia dynamiczne Profile wytrzymałe na skręcanie Profile o wielkościach MI 90 i MI-0 do średnich i ciężkich zastosowań są odporne na poziome i pionowe obciążenia zginające oraz na skręcanie. W połączeniu z systemem MQ obejmują wszystkie zakresy obciążeń. Otwory w belkach umożliwiają zgrubne ustawienie co 50 mm oraz możliwość dokładnej regulacji co 5 mm. Wszystkie łączniki są dostarczane w opakowaniach razem z elementami mocującymi. Mocowanie do dźwigarów stalowych odbywa się przy pomocy klamer. Konstrukcja ich pozwala na swobodne połączenie ze wszystkimi znormalizowanymi dźwigarami.

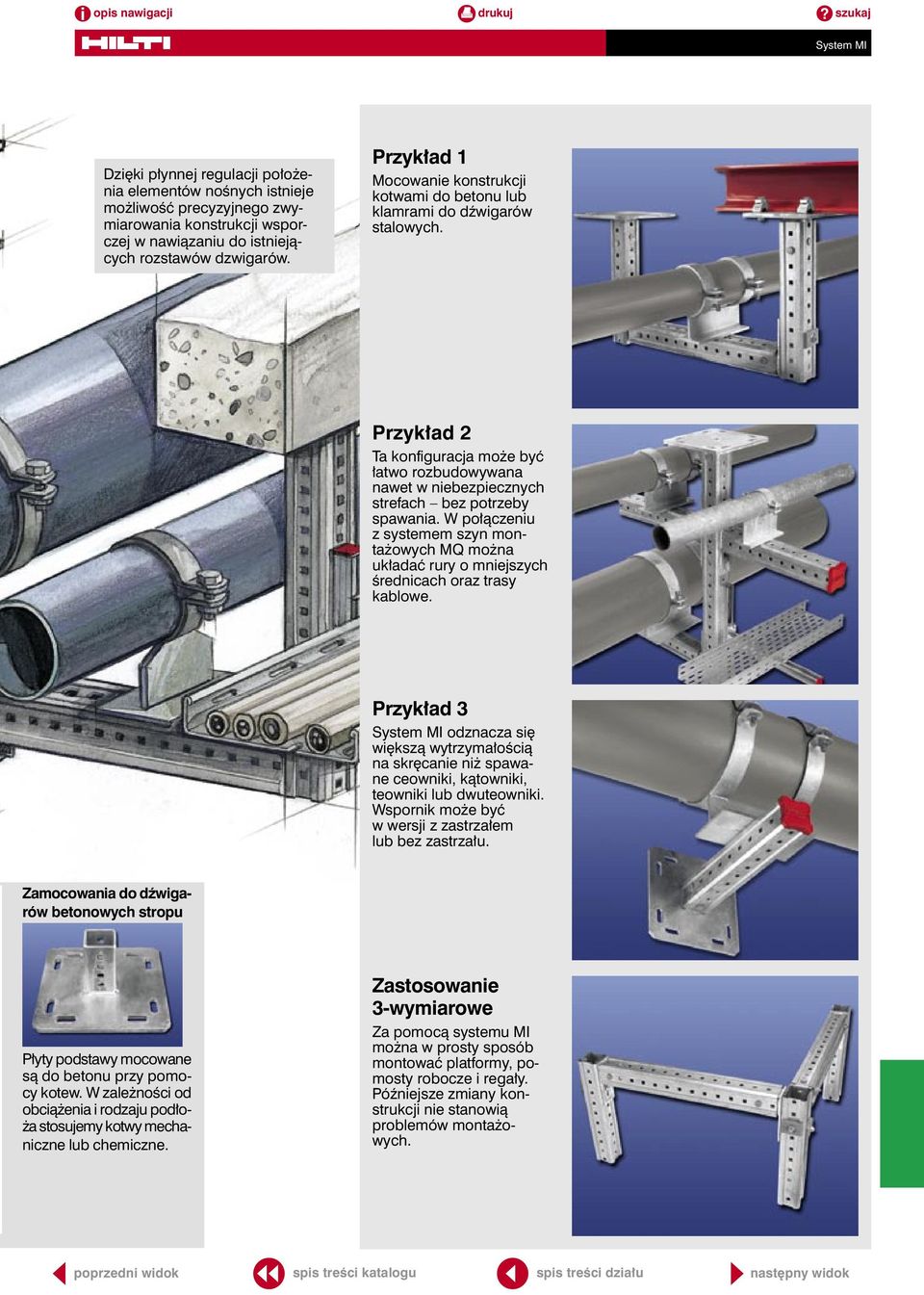

2 Dzięki płynnej regulacji położenia elementów nośnych istnieje możliwość precyzyjnego zwymiarowania konstrukcji wsporczej w nawiązaniu do istniejących rozstawów dzwigarów. Przykład 1 Mocowanie konstrukcji kotwami do betonu lub klamrami do dźwigarów stalowych. Przykład 2 Ta konfiguracja może być łatwo rozbudowywana nawet w niebezpiecznych strefach bez potrzeby spawania. W połączeniu z systemem szyn montażowych MQ można układać rury o mniejszych średnicach oraz trasy kablowe. Przykład 3 odznacza się większą wytrzymałością na skręcanie niż spawane ceowniki, kątowniki, teowniki lub dwuteowniki. Wspornik może być w wersji z zastrzałem lub bez zastrzału. Zamocowania do dźwigarów betonowych stropu Płyty podstawy mocowane są do betonu przy pomocy kotew. W zależności od obciążenia i rodzaju podłoża stosujemy kotwy mechaniczne lub chemiczne. Zastosowanie 3-wymiarowe Za pomocą systemu MI można w prosty sposób montować platformy, pomosty robocze i regały. Późniejsze zmiany konstrukcji nie stanowią problemów montażowych.

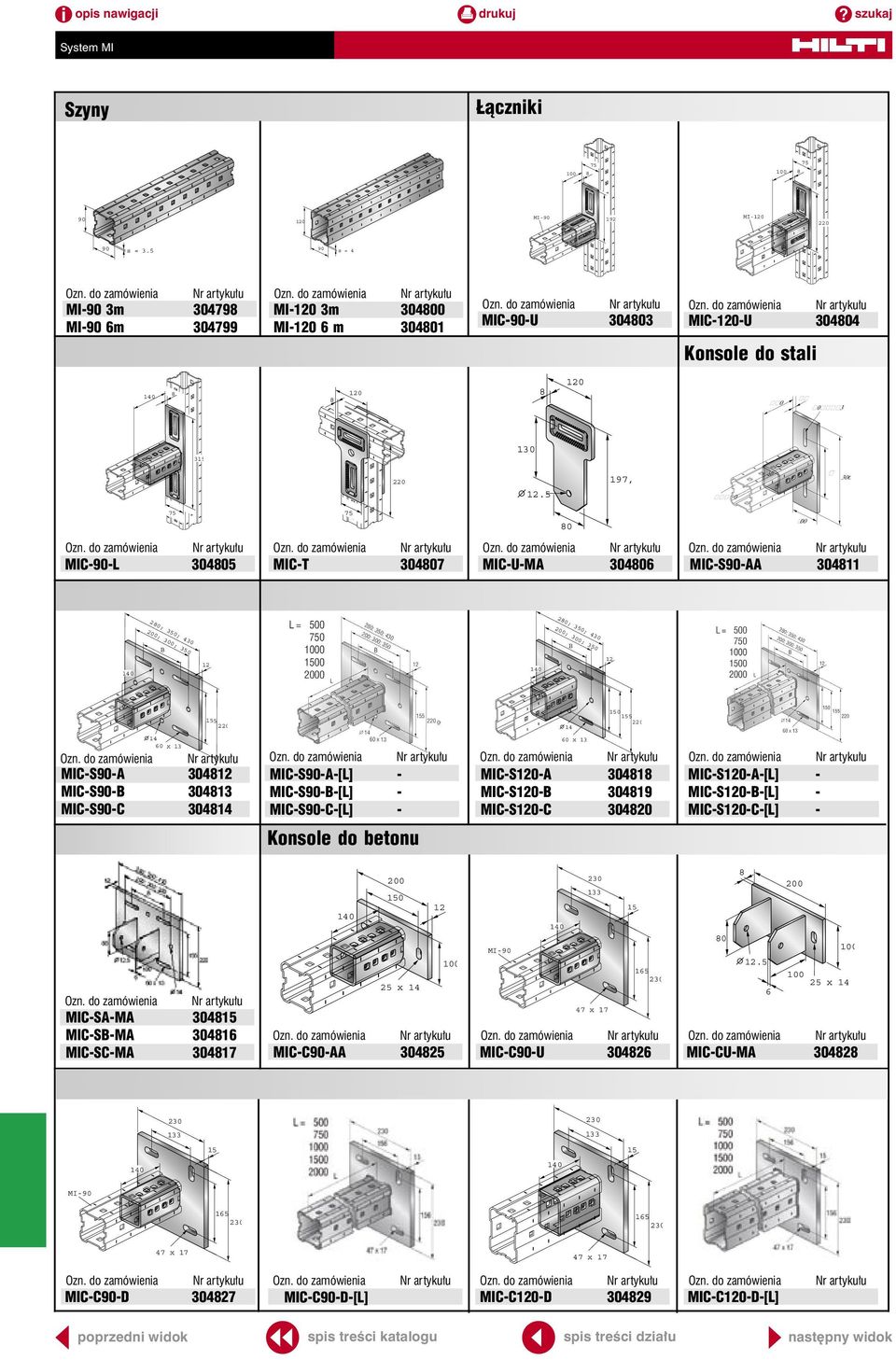

3 Szyny Łączniki 90 0 MI MI-0 90 s = s = 4 MI-90 3m MI-90 6m MI-0 3m MI-0 6 m MIC-90-U MIC-0-U Konsole do stali ,5 0 MIC-90-L MIC-T MIC-U-MA MIC-S90-AA ; 350; ; 350; ; 300; 350 B 200; 300; 350 B x 13 MIC-S90-A 304 MIC-S90-B MIC-S90-C MIC-S90-A-[L] - MIC-S90-B-[L] - MIC-S90-C-[L] - Konsole do betonu 60 x 13 MIC-S0-A 3041 MIC-S0-A-[L] - MIC-S0-B MIC-S0-B-[L] - MIC-S0-C MIC-S0-C-[L] - MIC-SA-MA 304 MIC-SB-MA MIC-SC-MA Łączniki mostkowe MI x x 14 6 MIC-C90-AA MIC-C90-U MIC-CU-MA MI-90 Ozn. do zamówienia MIC-C90-D MIC-C90-D-[L] MIC-C0-D MIC-C0-D-[L] Nr artykułu

4 Elementy łaczące Płytki podstawy ;350; ;300;350 B 14 5 MIC-90-E Łączniki do spawania MIC-0-E x 13 MIB-SA MIB-SB MIB-SC MIB-CD Mocowania obejm do rur izolowanych 5 MIC-SC MIC-SC Płytka o niskim tarciu do podpór przesuwnych MIC-PG Uchwyt do do podpór przesuwnych MIC-PS MIC-PS Płytka / / / M 90/0 Uchwyt MIA-BO90-M MIA-BO0-M Podpory do rur izolowanych Płytka dystansowa MIC-PSP-4 mm MIC-PSP-6 mm Płytka podstawy Płytka do wieszaków spawanych MIC-PA MIC-SPH MIC-PA MIC-SPH Podpora dwurolkowa Rohrmitte D A 225 E 1 x24 4 Zakres średnic: 25 mm Zakres średnic: mm Zakres średnic: mm 90 0 MI-PS1/ MI-PS2/ MI-PS2/ DN MI-DPR 3040 Akcesoria 36, ,2 x,2 7 95/7 36,6 36,6 36,6 M 0/ 50 Samozakleszczająca się nakrętka M-F sześciokątna 2359 MIA-OH MIA-EH Element łączący Płytka ząbkowana MIA-OH MIA-EH MIA-EH-P MIA-TP

5 Obejmy Klamra h h 6/ b 2 d1 b 2 d d1: 3-94 mm d3: M10, M d 3 MI-UB d1: 0-22 mm d3: M16 Ozn. do zamówienia d 3 Nr artykułu MI-UB MI-GC-M Płytka dystansowa MI-GDC-6 mm MI-GDC- mm Łączniki Osprzęt montażowy MQV-UB M 3044 AM 10-F 1m AM -F 1m AM -F 2m 3047 AM 16-F 1m AM 16-F 2m M10x25-F 3047 Mx25-F M16x30-F M10-F M-F M16-F Elementy łączące A10,5-F A13-F GR-G 1/2 -F 1m A17-F GR-G 3/4 -F 1m MIC-UB MIC-UB Łącznik MQ MIC-UB90-M MIC-UB0-M MIC-UB90 L MQV-PS 3046

6 MI/MQ łączniki 4 Zaślepka 1.5 Przykładowe zastosowania 47 Pos /6 Pos x Pos MI-MQ MIC-MI/MQ-X 3041 MI-MQ MIC-MI/MQ-M 3042 MIA-EC MIA-EC Połączenie do belki stalowej Szerokość stopki < 320 mm Pos. 2 Pos. 1 Pos. 5 Pos. 3 Pos. 5 Połączenie do belki stalowej Szerokość stopki > 320 mm Montaż w dowolnym miejscu na płytce 0 Połączenie cokołowe Usztywnienie konstrukcji Pos. 1 Pos. 2 Pos. 3 Pos. 5 Pos. 1 Pos. 5 Pos. 2 Pos. 3 Połączenie krzyżowe między szynami MI Przeciwległe ramiona wspornika na tej samej lub zbliżonej wysokości Zamocowanie uchwytów w kształcie litery U Połączenie konsoli z belką stalową
