1 OGÓLNE ZALECENIA MONTAŻOWE System profili izolowanych termicznie: Seria VERANDA typ E Materiały zawarte w prezentacji mają charakter informacyjny.

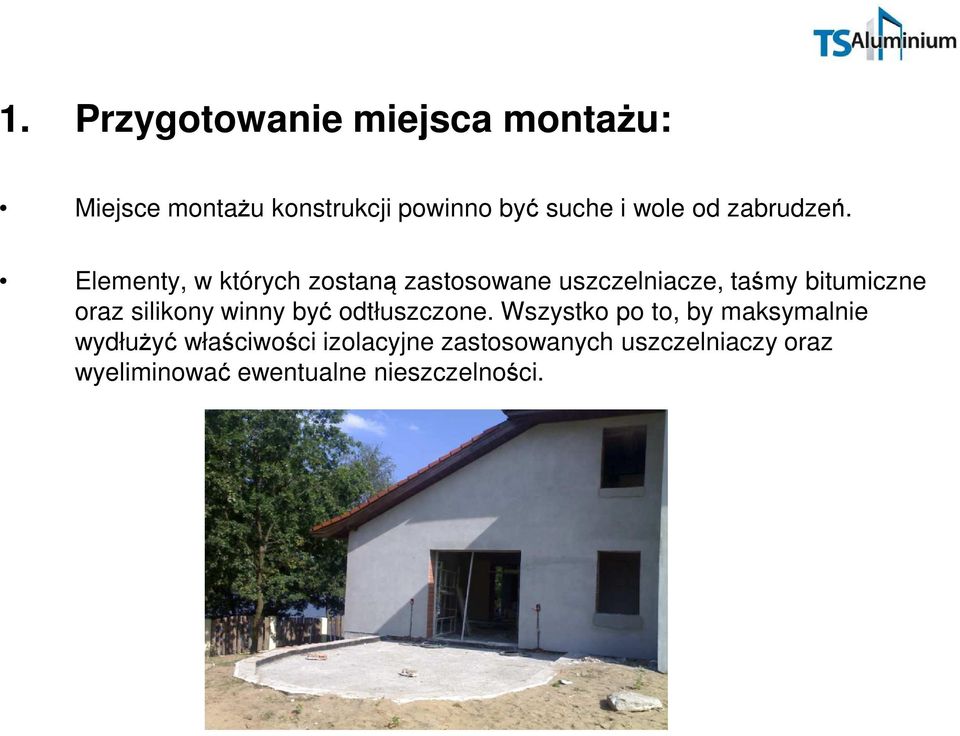

2 1. Przygotowanie miejsca montażu: Miejsce montażu konstrukcji powinno być suche i wole od zabrudzeń. Elementy, w których zostaną zastosowane uszczelniacze, taśmy bitumiczne oraz silikony winny być odtłuszczone. Wszystko po to, by maksymalnie wydłużyć właściwości izolacyjne zastosowanych uszczelniaczy oraz wyeliminować ewentualne nieszczelności.

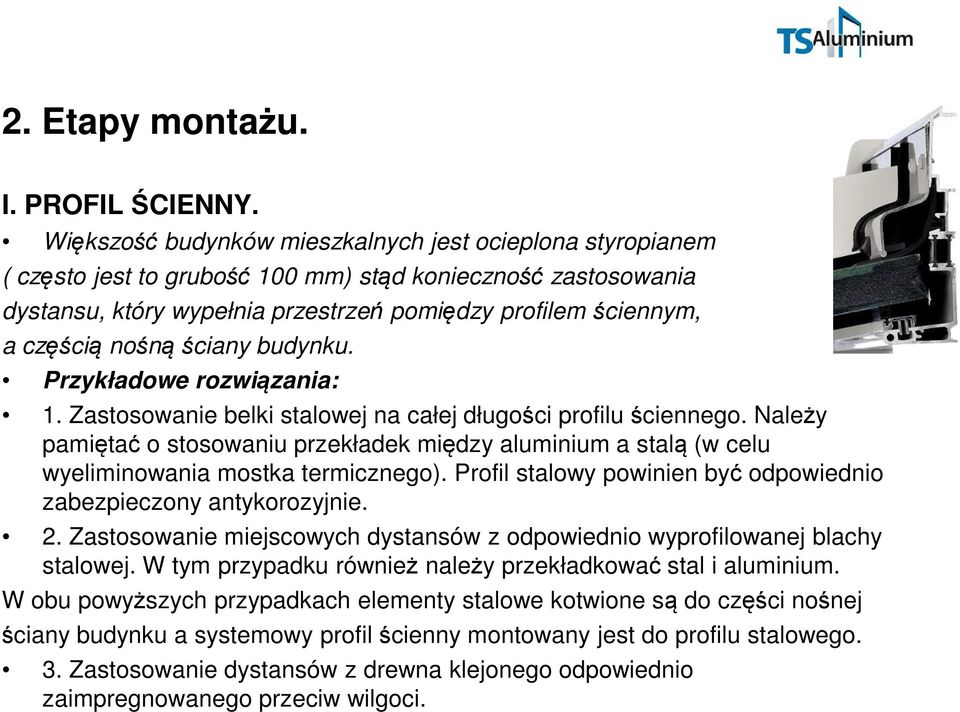

3 2. Etapy montażu. I. PROFIL ŚCIENNY. Większość budynków mieszkalnych jest ocieplona styropianem ( często jest to grubość 100 mm) stąd konieczność zastosowania dystansu, który wypełnia przestrzeń pomiędzy profilem ściennym, a częścią nośną ściany budynku. Przykładowe rozwiązania: 1. Zastosowanie belki stalowej na całej długości profilu ściennego. Należy pamiętać o stosowaniu przekładek między aluminium a stalą (w celu wyeliminowania mostka termicznego). Profil stalowy powinien być odpowiednio zabezpieczony antykorozyjnie. 2. Zastosowanie miejscowych dystansów z odpowiednio wyprofilowanej blachy stalowej. W tym przypadku również należy przekładkować stal i aluminium. W obu powyższych przypadkach elementy stalowe kotwione są do części nośnej ściany budynku a systemowy profil ścienny montowany jest do profilu stalowego. 3. Zastosowanie dystansów z drewna klejonego odpowiednio zaimpregnowanego przeciw wilgoci.

4 4. Montaż profilu ściennego bezpośrednio do konstrukcyjnej części ściany budynku (w przypadku braku zewnętrznego docieplenia ściany). W trakcie montażu profilu ściennego, w zależności od sytuacji w miejscu montażu, stosujemy ogólnie dostępne materiały uszczelniające przeznaczone do zastosowań zewnętrznych takie jak: piany, silikony, uszczelniacze dekarskie, taśmy butylowe, taśmy rozprężne itp.. Kotwienie konstrukcyjne następuje poprzez otwory fabrycznie wykonane w profilu 35mm od jego dolnej krawędzi średnica otworów 13mm. Rozstaw kotew lub dybli w zależności od warunków mm. Kotwienie płaszczyznujące następuję poprzez otwory fabrycznie wykonane w profilu 96mm od dolnej jego krawędzi średnica otworów 8mm. Średnica, rodzaj kotew lub dybli oraz ich rozstaw powinny być dobierane indywidualnie w zależności od obciążeń, wymiarów oraz materiału konstrukcyjnego ściany.

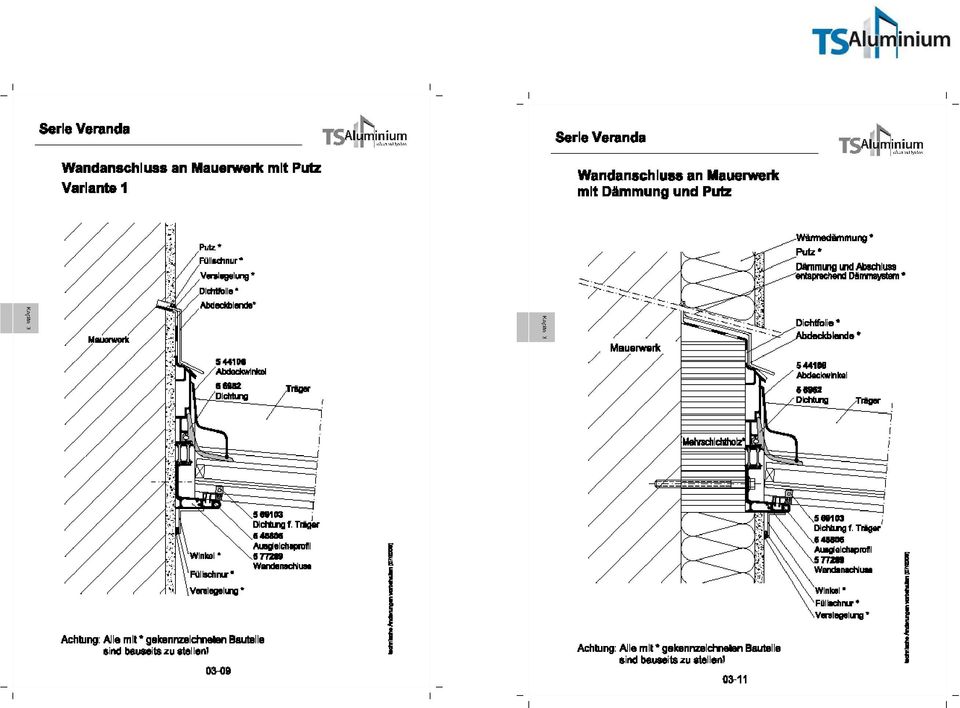

5

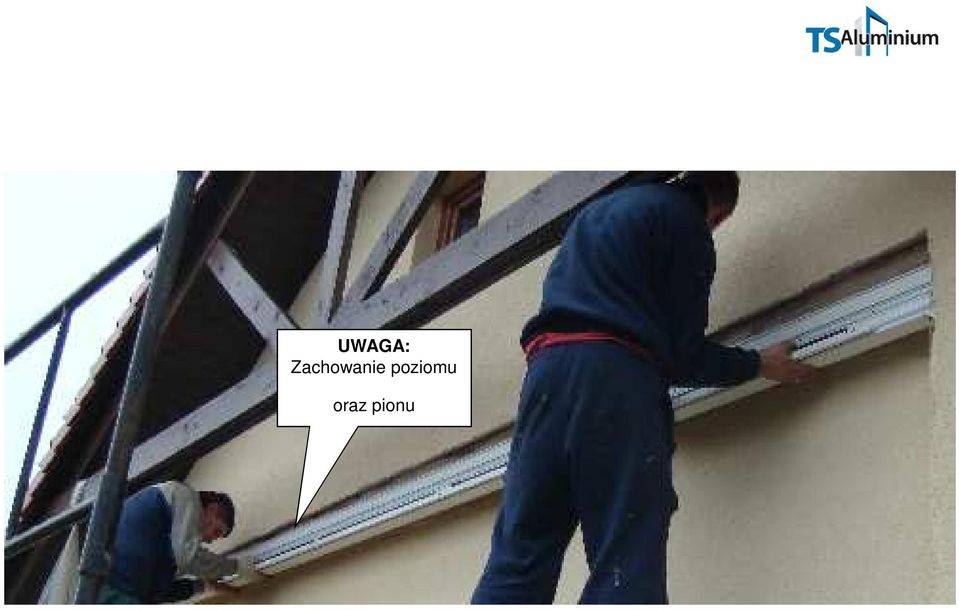

6 UWAGA: Zachowanie poziomu oraz pionu

7 Należy pamiętać o sprawdzeniu, czy profil ścienny jest zamontowany w poziomie lub poprawności jego przebiegu (zgodności z wymiarami projektowanymi). Ważne jest również, by profil był zamontowany w płaszczyźnie pionowej (chyba że projekt zakłada inny jego układ). Przy profilach ściennych złożonych z odcinków w trakcie montażu należy zwracać szczególną uwagę na dopasowanie przekrojów poszczególnych części. Wyraźnie przeciągnięty profil ścienny BŁĄD MONTAŻOWY

8 II. Rynna Przed montażem rynny uzbrajamy ją w następujące elementy: Stalowe łączniki słupów pionowych. Narożnych - wsuwane w końcówki rynny Pośrednich montowane od spodu rynny w miejscu projektowanych słupów pośrednich

9 Montaż łącznika słupa pośredniego

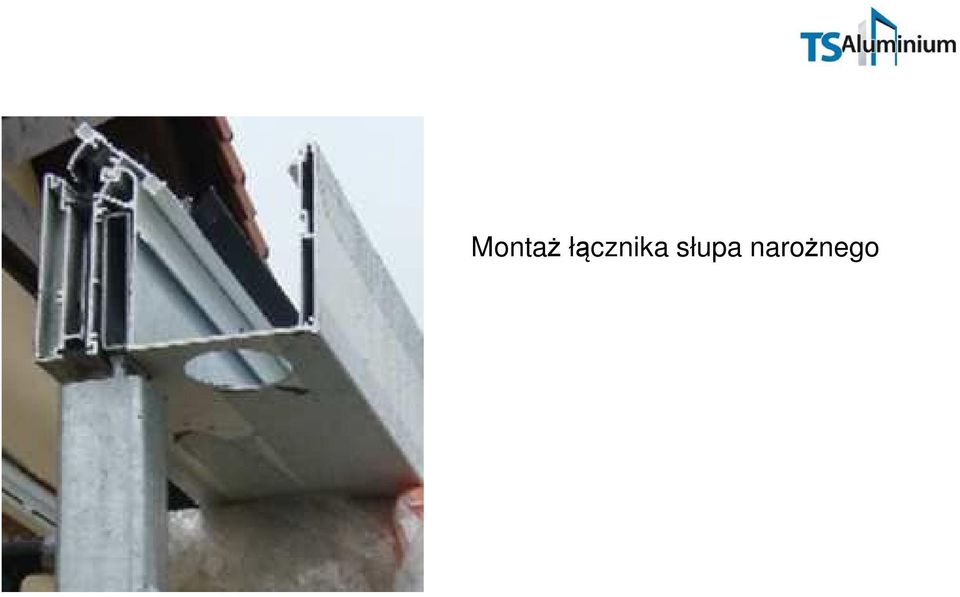

10 Montaż łącznika słupa narożnego

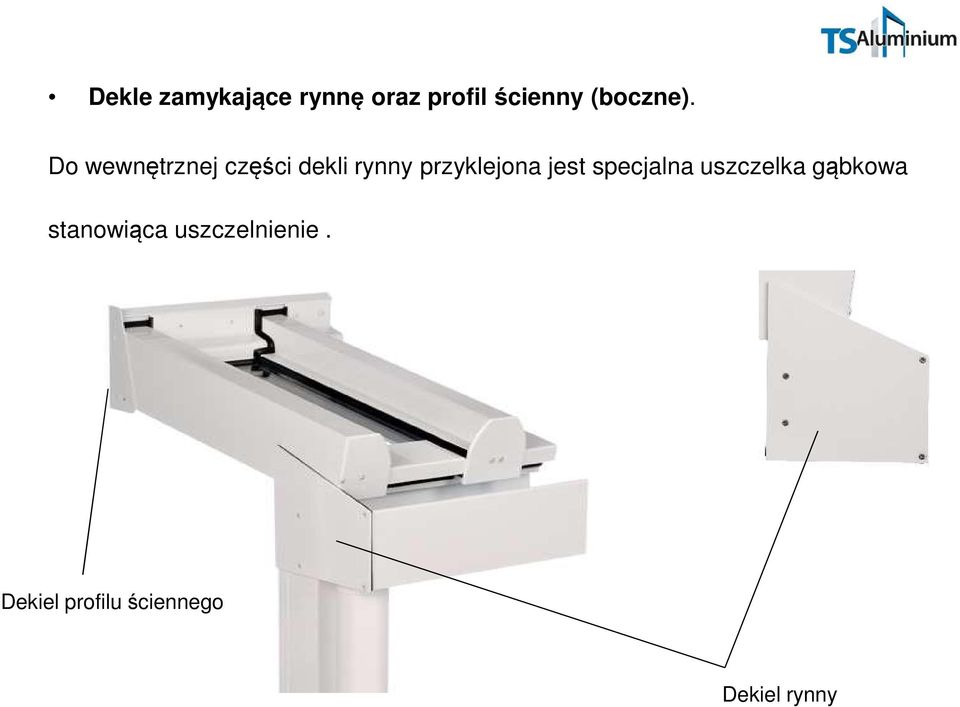

11 Dekle zamykające rynnę oraz profil ścienny (boczne). Do wewnętrznej części dekli rynny przyklejona jest specjalna uszczelka gąbkowa stanowiąca uszczelnienie. Dekiel profilu ściennego Dekiel rynny

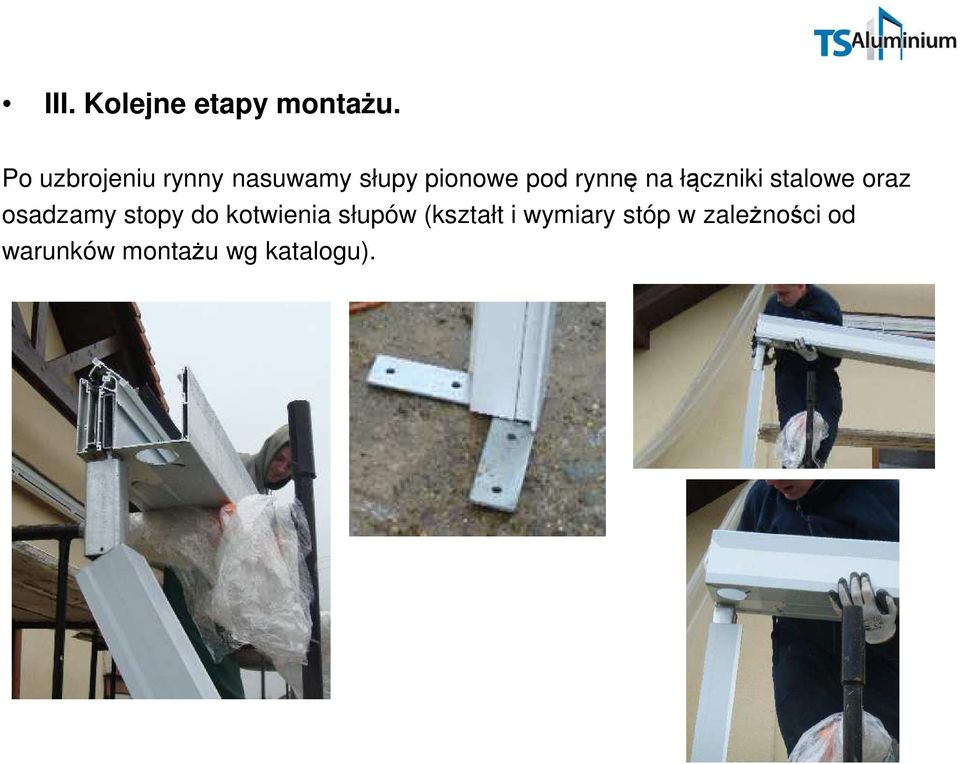

12 III. Kolejne etapy montażu. Po uzbrojeniu rynny nasuwamy słupy pionowe pod rynnę na łączniki stalowe oraz osadzamy stopy do kotwienia słupów (kształt i wymiary stóp w zależności od warunków montażu wg katalogu).

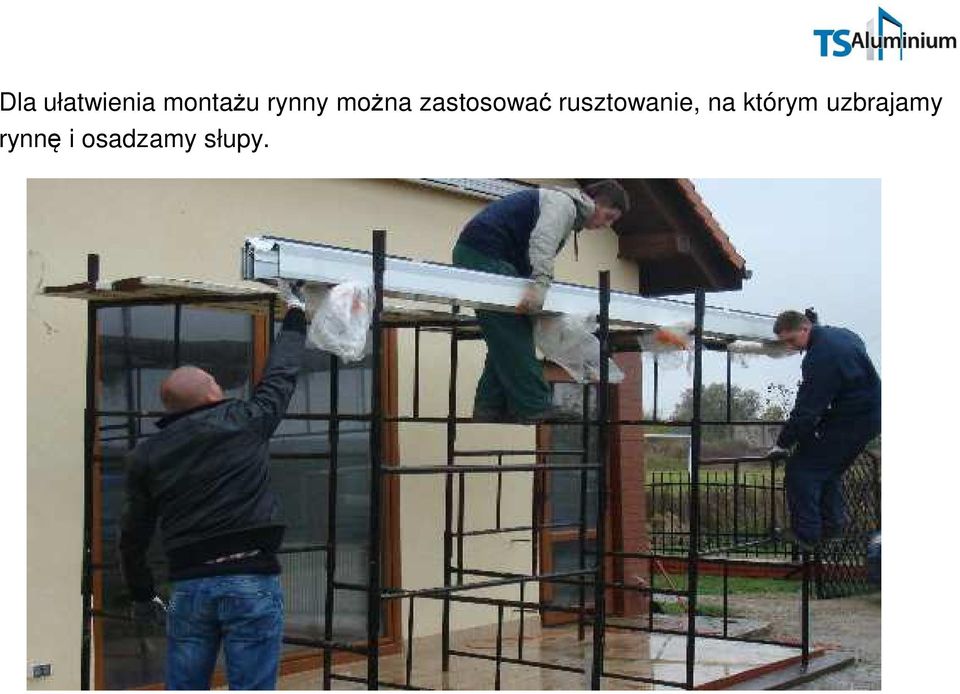

13 Dla ułatwienia montażu rynny można zastosować rusztowanie, na którym uzbrajamy rynnę i osadzamy słupy.

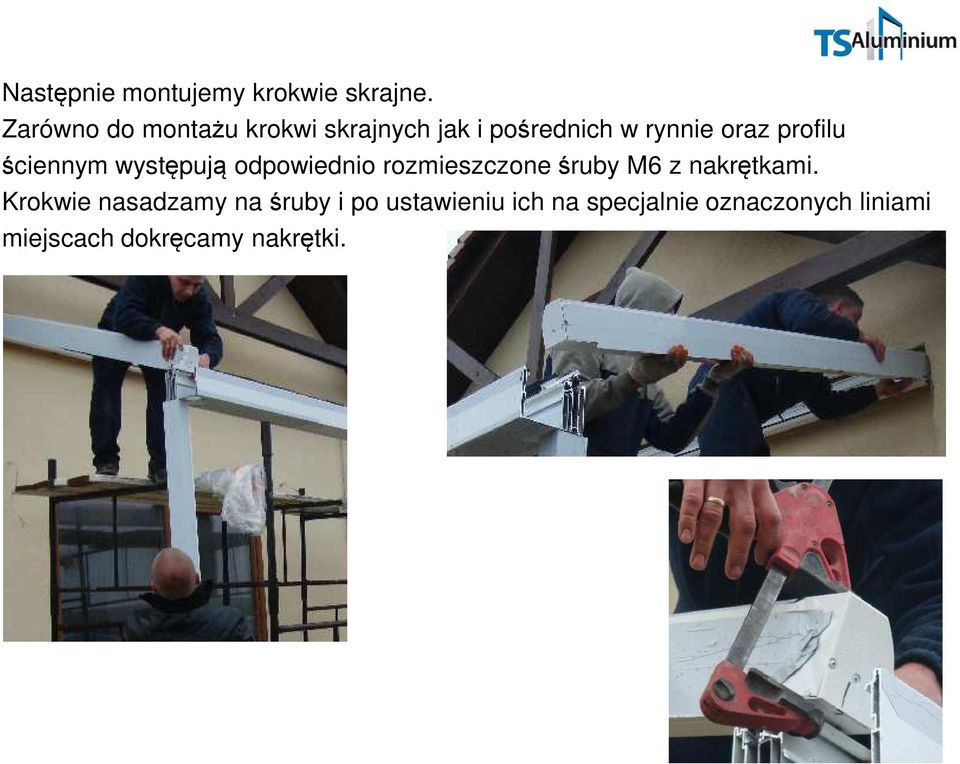

14 Następnie montujemy krokwie skrajne. Zarówno do montażu krokwi skrajnych jak i pośrednich w rynnie oraz profilu ściennym występują odpowiednio rozmieszczone śruby M6 z nakrętkami. Krokwie nasadzamy na śruby i po ustawieniu ich na specjalnie oznaczonych liniami miejscach dokręcamy nakrętki.

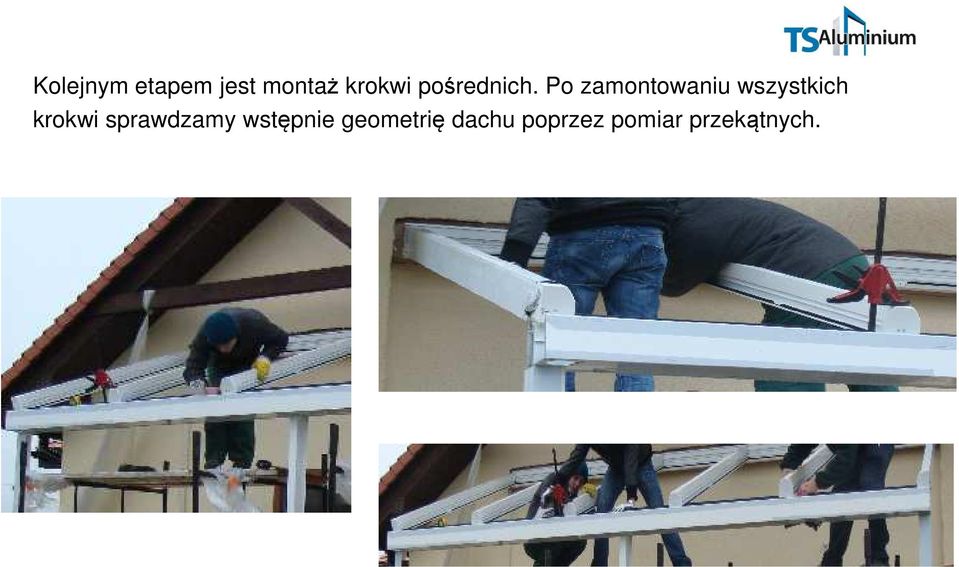

15 Kolejnym etapem jest montaż krokwi pośrednich. Po zamontowaniu wszystkich krokwi sprawdzamy wstępnie geometrię dachu poprzez pomiar przekątnych.

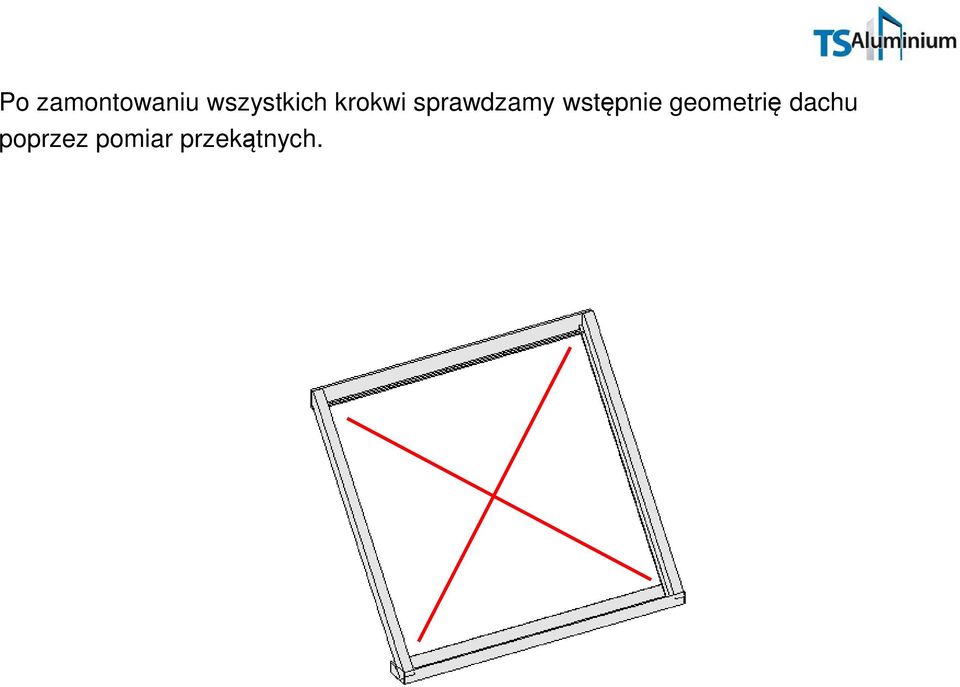

16 Po zamontowaniu wszystkich krokwi sprawdzamy wstępnie geometrię dachu poprzez pomiar przekątnych.

17 W kolejnej fazie przystępujemy do poziomowania rynny oraz pionowania słupów. Czynności te najczęściej odbywają się równolegle, aż do uzyskania efektu końcowego, czyli dokładnego ustawienia rynny w poziomie oraz wypionowania słupów w 2 płaszczyznach. Po takim ustawieniu montażowym dachu sprawdzamy ostatecznie przekątne dachu. Następnie przystępujemy do zakotwienia stóp słupów pionowych. Jeśli montaż następuje do podłoża betonowego (np. fundament) zaleca się odizolowanie stopy poprzez ogólno stosowane folie lub taśmy izolacyjne.

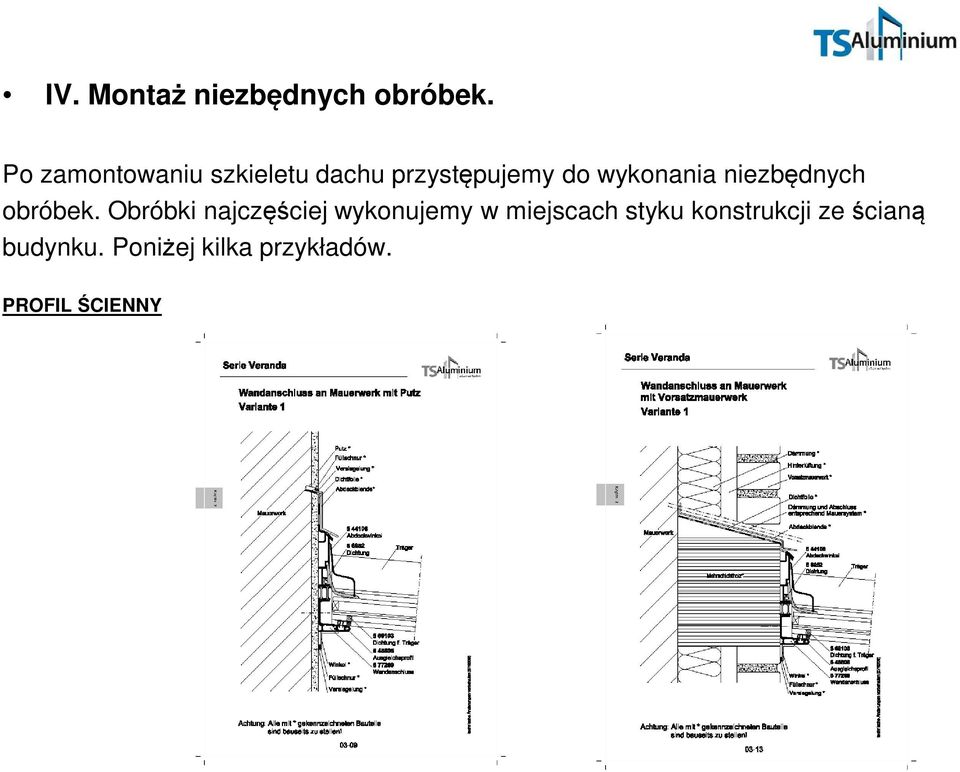

18 IV. Montaż niezbędnych obróbek. Po zamontowaniu szkieletu dachu przystępujemy do wykonania niezbędnych obróbek. Obróbki najczęściej wykonujemy w miejscach styku konstrukcji ze ścianą budynku. Poniżej kilka przykładów. PROFIL ŚCIENNY

19 KROKIEW PRZYŚCIENNA

20 Krokiew przyścienna uszczelniacz krokiew przyścienna obróbka

21 SŁUP PRZYŚCIENNY Słup przyścienny

22 V. Montaż ścian pionowych stolarka aluminiowa lub PCV. Po wykonaniu niezbędnych obróbek przystępujemy do montażu ścian pionowych. Poniżej kilka przykładowych przekrojów. STOLARKA ALUMINIOWA

23 STOLARKA PCV

24 VI. Montaż szkła dachowego. Kolejnym etapem jest szklenie dachu. Ważnym jest, aby przed rozpoczęciem szklenia oczyścić profile oraz uszczelki, tak by były wolne od zabrudzeń, odtłuszczone oraz suche. Szklenie rozpoczynamy z jednej wybranej strony, montując szyby kolejno w polach. Poniżej przykładowa numeracja kolejno układanych szyb.

25 Jeżeli w dachu występuje szpros do podziału poprzecznego szkła przed przystąpieniem do szklenia montujemy dolne profile szprosa (w specjalnie do tego oznaczone miejsca na krokwiach) poprzez przykręcenie dolnego profilu szprosa do krokwi systemowymi wkrętami. Krokiew Dolny profil szprosa

26 Układamy szyby w polu górnym pasa oraz w polu dolnym pasa Dolne szyby w pasie rynnowym blokujemy na deklach zamykających krokwie poprzez ogólno stosowane podkładki szklące. Na końcówkę szyby naklejamy (poprzez cienką warstwę silikonu dekarskiego) kątownik maskujący. Klips + uszczelka szkląca Rynna Kątownik maskujący szybę Następnie montujemy górny profil szprosa poprzez skręcenie go z dolnym profilem szprosa. Montujemy uszczelkę maskującą szprosa. Montujemy klipsy szklące (listwy przyszybowe) i wciskamy uszczelke szklącą. W ostatnim etapie montujemy docisk (profil w kształcie Z) do profilu ściennego pomiędzy krokwiami oraz odcinkowo nad puszkami krokwi naklejamy systemową uszczelkę.

27 RPOFIL SZPROSA

28 . Profil maskujący typu Z Uszczelki systemowe

29 VII. Montaż okna dachowego. Okno dachowe jest dostarczane jako element gotowy. Szklenie okna przeprowadzamy na podstawie prostej, czytelnej instrukcji dołączonej do do każdego kompletu okna. Montaż okna w dachu odbywa się na takich samych zasadach jak montaż szyb dachowych.

30 VIII. Montaż elementów odwadniających rury spustowe. W profilu rynny nawiercone są otwory pod odpowiednią średnicę rury spustowej. W otwory te montujemy systemową złączkę do późniejszego podłączenia rury spustowej. Po zamontowaniu rury spustowej następuj montaż aluminiowej obudowy systemowej rury. Złączka systemowa Rura spustowa

31

32
