1 SYSTEM SKŁADANYCH ZAPÓR PRZECIWPOWODZIOWYCH System posiada Aprobatę Techniczną Instytutu Technologiczno-Przyrodniczego AT/ listopad 2012

2 SYSTEM SKŁADANYCH ZAPÓR PRZECIWPOWODZIOWYCH System posiada Aprobatę Techniczną Instytutu Technologiczno-Przyrodniczego AT/ SPIS TREŚCI 1. Wstęp 2. Opis 3. Przeznaczenie 4. Działanie 5. Charakteryzacja 5.1 Łatwy i szybki montaż 5.2 Zróżnicowana wysokość 5.3 Różnorodność zastosowania 5.4 Łatwość składania i transportu 6. Praktyczne zastosowanie Dział sprzedaży: tel , fax , biuro@ferax.waw.pl strona 2

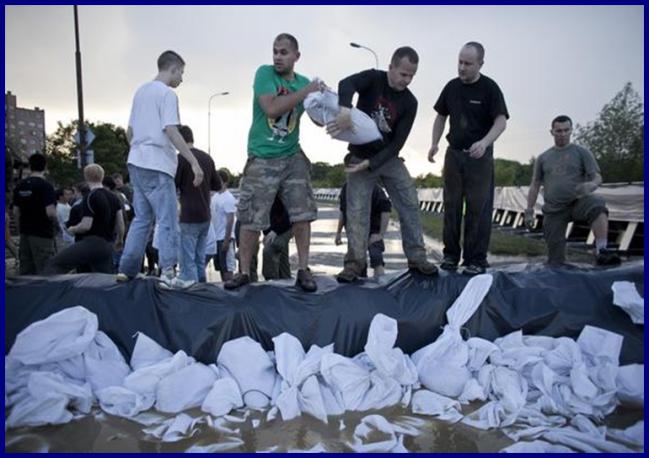

3 tradycyjne metody 1. Wstęp Występowanie zjawisk naturalnych zagrażających zdrowiu i życiu człowieka oraz jego mieniu, takich jak powódź, ma i będzie mieć miejsce w naszym klimacie. Powtarzające się corocznie powodzie na terenie kraju (w wielu przypadkach kilkakrotnie na tym samym obszarze) oraz skala szkód, zniszczeń i tragedii towarzyszących temu zjawisku potwierdzają potrzebę podjęcia wcześniejszych działań mogących ograniczyć lub wręcz wyeliminować negatywne skutki ich występowania. Ochrona przed skutkami powodzi wymaga nie tylko znajomości stanu zagrożenia, ale także umiejętności wykorzystywania różnego rodzaju rozwiązań organizacyjnych i technicznych z zakresu profilaktyki przeciwpowodziowej. Rozmowy przeprowadzane z poszkodowanymi potwierdzają konieczność zastąpienia uciążliwych, mało skutecznych oraz kosztownych metod tradycyjnych metodami bardziej efektywnymi. tradycyjne metody tradycyjne metody strona 3

4 2. Opis Wychodząc naprzeciw potrzebom firma F e r a x S p. z o. o. p r o p o n u j e usprawnienie realizowanych do tej pory działań profilaktyczno ratowniczych oraz zminimalizowanie ich kosztów poprzez zastosowan i a s z e r e g u n o w y c h, skuteczniejszych środków oraz modernizacji lokalnych systemów zabezpieczenia przeciwpowodziowego. Jednym z takich rozwiązań jest opracowany przez zespół autorski System składanych zapór przeciwpowodziowych. System oparty jest na technologii składanych podpór stalowych, połączonych stalowymi listwami oraz płytami oporowymi z polietylenu, które po uszczelnieniu arkuszami folii i z a b e z p i e c z e n i u e l a s t y c z n y m i spinaczami stanowią skuteczną barierę ochronną o dowolnej długości. Zapora konstruowana jest z modułów o szerokości 1 metra, w 3 rozmiarach zależnych od przewidywanej wysokości spiętrzenia słupa wody. Dostępne są trzy wysokości modułu: 1 m, 1,5 m. lub 2 metry. strona 4

5 3. Przeznaczenie Przeznaczeniem systemu zapór tego typu jest obrona przed niszczącym działaniem powodzi, podtapianiem oraz zalewaniem przez wezbrane wody rzek, otwartych zbiorników wodnych i innych urządzeń hydrologicznych. Umożliwia on znaczne podniesienie poziomu zabezpieczenia w krótkim czasie i na dowolnej długości. System pozwala również "punktowo" bronić pojedyncze, konkretne obiekty np. budynki mieszkalne, ujęcia wody, oczyszczalnie, stacje paliw itp. Może też, w razie potrzeby, być wykorzystany do budowy niewielkich zbiorników wodnych oraz do tworzenia kontrolowanych wylewów na przygotowanych terenach (np. na nadrzecznych łąkach), osłabiając d z i ę k i t e m u s i ł ę d z i a ł a n i a f a l i u d e r z e n i o w e j w o d y. Decydującym czynnikiem w przypadku zagrożenia powodziowego jest czas. Właściwe przygotowanie i działanie może pozwolić uniknąć lub w znaczący sposób zminimalizować wysokość strat. Zastosowanie proponowanych zapór lekkich, przenośnych i szybkich w montażu, zapewnia spełnienie tych wymagań a zastosowane materiały pozwalają na wieloletnie wykorzystanie posiadanych zapór. strona 5

6 4.Działanie Zasady działania systemu składanych zapór przeciwpowodziowych strona 6

7 5 Charakteryzacja 5.1 Łatwy i szybki montaż oraz demontaż konstrukcji. Składana podpora charakteryzuje się szybkim sposobem montażu (1 kilometr zapory można zbudować w czasie do 5 godzin przez grupę ośmiu - dziesięciu niewykwalifikowanych osób) i demontażu, niewielką ilością elementów składowych, a także, co jest niezmiernie istotne, brakiem zastosowania jakichkolwiek drobnych, luźnych elementów łączących (śrub, zatyczek itp.), a rozłożenie jej elementów nie wymaga skomplikowanych czynności. Budowę bariery mogą w warunkach krytycznych wykonywać nawet 2-3 osoby. Do jej montażu nie są wymagane żadne kwalifikacje, nie zachodzi też potrzeba używania dodatkowego sprzętu specjalistycznego, maszyn czy urządzeń. strona 7

8 strona 8

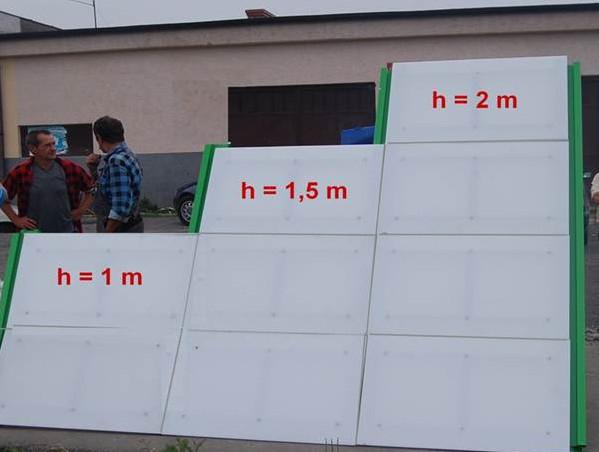

9 5 Charakteryzacja 5.2 Z r ó ż n i c o w a n a w y s o k o ś ć z a p ó r. Dzięki zastosowaniu odpowiednich materiałów i elementów konstrukcyjnych - odpowiednio profilowanych blach stalowych - oraz dobraniu właściwego kąta nachylenia ramion podpory, osiągnięto wytrzymałość hydrostatyczną pozwalającą na zastosowanie zapory do wysokości 2 m poziomu wody. Ich wykorzystanie podnosi więc skuteczność stałych zabezpieczeń przeciwpowodziowych, ze względu na ich dalsze podwyższenie o kolejne 1 m., 1,5 m. lub 2 metry. Niewielki ciężar przenośnych elementów. Waga 1 metra bieżącego wszystkich elementów składowych zapory wynosi tylko (w zależności od wysokości modułu) od 30 kg do 90 kg. Dla porównania 1 metr zapory tradycyjnie wykonuje się z około 50 worków z piaskiem, które ważą do 1500 kg. strona 9

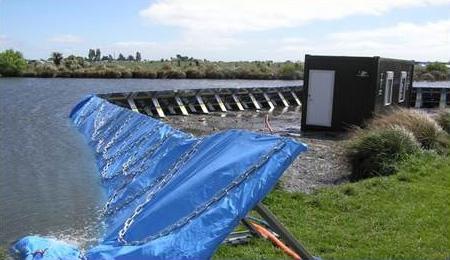

10 5.3 Różnorodność zastosowania. Doskonale nadają się do ochrony terenu przed zalaniem w przypadku przesiąkania, przelania lub przerwania istniejących zabezpieczeń. System pozwala również "punktowo" zabezpieczać pojedyncze konkretne obiektynp. budynki mieszkalne, ujęcia wody, oczyszczalnie, stacje paliw itp. Może też, w razie potrzeby, być wykorzystany do budowy niewielkich zbiorników retencyjnych oraz zbiorników wodnych do celów przeciwpożarowych, przenośnych zbiorników na gnojowicę itp., oraz do tworzenia kontrolowanych wylewów. Istnieje możliwość wykorzystania zbiorników do innych potrzeb, jak np.: tymczasowe zbiorniki do celów przeciwpożarowych; zbiorniki wody pitnej lub deszczowej; zbiorniki osadowe lub na towary sypkie; zbiorniki do składowania skażonych cieczy itp. strona 10

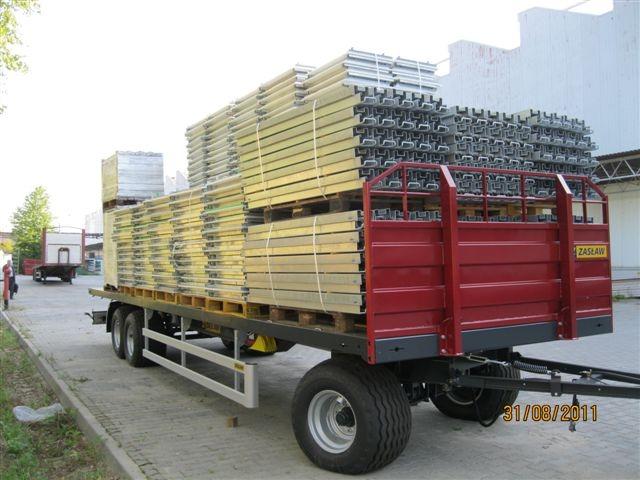

11 5 Charakteryzacja 5.4 Łatwość składowania i transportu oraz możliwość szybkiego ponownego i wielokrotnego użycia w innych miejscach. Dużą zaletą systemu jest możliwość szybkiego montażu i demontażu po opadnięciu fali powodziowej, łatwość przechowywania i transportu oraz możliwość szybkiego ponownego i wielokrotnego użycia w innych miejscach. Dla przyspieszenia szybkości reagowania na zagrożenie powodziowe proponujemy dostawę zapór w zestawach załadowanych na specjalnie przystosowanych do przewozu i stałego składowania przyczepach, w następujących pakietach 300 mb zapory wysokości 1 m, 200 mb zapory o wysokości 1,5 m, ewentualnie 150 mb zapory o wysokości 2 m. strona 11

12 6. Praktyczne zastosowanie Budowa przegrody w rozlewisku Wisły Dobrzyków 10 lutego 2011 strona 12
