1 1. OPIS TECHNICZNY INSTALACJI ELEKTRYCZNYCH Wszystkie urządzenie użyte do obliczeń oraz do przedstawienia zasady działanie systemów są urządzeniami przykładowymi. Należy zastosować urządzenia o takich samych lub porównywalnych parametrach. 1.1 PODSTAWA OPRACOWANIA Niniejszy projekt opracowano na podstawie: zlecenie inwestora, projekt techniczny architektoniczno-budowlany, uzgodnienie z inwestorem, obowiązujące normy i przepisy w zakresie instalacji elektrycznych a w szczególności pakiet norm E ZAKRES OPRACOWANIA Niniejszy projekt obejmuje wykonanie: zasilanie w energię elektryczną, tablic rozdzielczych, instalacji oświetleniowej, instalacji gniazd wtyczkowych 230 V, instalacji siłowej 400 V, Instalacja monitoringu i wideofonu, Instalacja teletechniczna, Instalacja przywoławcza, Instalacja oświetlenia zewnętrznego, Instalacja odgromowa, Zasilanie rezerwowe, instalacji ochrony od porażeń elektrycznych. 1.3 CHARAKTERYSTYKA OBIEKTU Realizowanym tematem jest rozbudowa, nadbudowa i przebudowa budynku leczniczy - Hospicjum stacjonarne TPH. 1.4 ZASILANIE I ROZDZIAŁ ENERGII ELEKTRYCZNEJ

2 ZASILANIE W ENERGIE ELEKTRYCZNĄ Budynek zasilany będzie zgodnie z Warunkami Przyłączenia OD1/ZR3/435/2013 poprzez przyłącze istniejące przyłącze kablowe nn 0,4 kv z istniejącej linii kablowej nn 0,4 kv ze złącza pomiarowego usytuowanego przy granicy działki 198/8. Zabezpieczenie przelicznikowe w złączu pomiarowym dla mocy szczytowej P sz =67 KW. 1.5 TABLICE ROZDZIELCZE Dla zasilania RG zlokalizowanej w piwnicy budynku w pomieszczeniu P-10 zaprojektowano WLZ kablem YKY 5x35 mm 2 z projektowanej skrzynki pomiarowej zainstalowanej przy granicy działki 198/8 przy ul. Strzeleckiej. Dla zasilania poszczególnych urządzeń zaprojektowano tablice rozdzielcze TR-1 i TR-2 na parterze, oraz TR-3 i TR-4 na poddaszu zasilaną z rozdzielni głównej RG przewodem YKY 5x16 mm 2. Tablicę rozdzielczą główna RG oraz tablicę TR należy wyposażyć w następujące aparaty: - wyłącznik główny DPX 250 A z wyzwalaczem w RG i FRX w TR. napisem na zewnątrz rozdzielni - GŁÓWNY WYŁĄCZNIK PRĄDU Instalacja jest zaprojektowana zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Przeciwpożarowy wyłącznik prądu, odcinający dopływ prądu do wszystkich obwodów zaprojektowany jest w pobliżu głównego wejścia do hospicjum wyłączający obwody zasilane z RG. Wyłączniki należy odpowiednio oznakować. Główny wyłącznik spełnia również rolę wyłącznika p. pożar. - wyłącznik przeciwporażeniowy, różnicowoprądowy typu P wyłączniki samoczynne jedno i trój biegunowe typu S-301 i S ograniczniki przepięciowe, Ponadto tablicę należy wyposażyć dodatkowo w szynę ochronną PE i zacisk PEN. Parametry zastosowanych urządzeń podano na załączonych rysunkach i schematach.

3 Ponadto tablicę należy wyposażyć dodatkowo w szynę ochronną PE i zacisk PEN. Parametry zastosowanych urządzeń podano na załączonych rysunkach i schematach. 1.6 INSTALACJA OŚWIETLENIOWA Natężenie oświetlenia dobrano zgodnie z normą PN-84/E Oświetlenie wnętrz światłem elektrycznym. Jako oświetlenie podstawowe przyjęto oprawy firmy ESsystem, typy opraw zestawiono i pokazano rozmieszczenie na rysunku. Na zewnątrz zaprojektowano oprawy firmy ESsystem. Szczegóły z opisem pokazano na załączonych planach instalacji elektrycznej. Instalację oświetleniową wykonać przewodem YDYp 3 i 4x1,5 mm 2 pod tynkiem oraz w pozostałych przypadkach w rurkach osłonowych Peschla lub korytach kablowych. Przewody stosować o napięciu izolacji 750 V. Załączanie lamp odbywać się będzie wyłącznikami klawiszowymi zainstalowanymi w poszczególnych pomieszczeniach na wysokości 1,4 m od posadzki, natomiast załączanie opraw oświetlenia w ciągach komunikacyjnych za pomocą przycisków i czujek ruchu poprzez przekaźnik bistabilny z zegarem opóźniającym. Rozmieszczenie zgodnie z rysunkami. OŚWIETLENIE AWARYJNE EWAKUACYJNE Jako oświetlenie awaryjne - ewakuacyjne zaprojektowano oprawy z modułem podtrzymania min. 2h. W celu zapewnienia odpowiedniego natężenia oświetlenia ewakuacyjnego, oprawy ewakuacyjne rozmieszczone są: przy każdych drzwiach przeznaczonych do wyjścia ewakuacyjnego przy każdej zmianie przebiegu drogi ewakuacyjnej w pobliżu każdego urządzenia przeciwpożarowego Rozmieszczenie opraw zgodnie z załączonymi rysunkami. Przewody do opraw awaryjnych wykonać przewodami nie ogniowymi, gdyż każda oprawa ma własną baterię i moduł nie zależny od centralnego źródła zasilania. OŚWIETLENIE EWAKUACYJNE KIERUNKOWE (podświetlane znaki kierunkowe) W celu zapewnienia sprawnej ewakuacji na wypadek zagrożenia oraz możliwość łatwego opuszczenia budynku przez dotarcie do wyjścia ewakuacyjnego zaprojektowano oświetlenie ewakuacyjne kierunkowe

4 oświetlające wyjścia. Należy stosować wyłącznie atestowane oprawy małej mocy ( IP 44. Zaprojektowano oprawy z modułem podtrzymania min. 2h poprzez zastosowanie baterii z modułem załączającym w chwili zaniku napięcia. 1.7 INSTALACJA 230 V Instalację gniazd wtyczkowych 230 V wykonać przewodem YDYp 3x2,5 mm 2 o napięciu izolacji 750 V w rurkach osłonowych Peschla. Obwody do gniazd wtyczkowych zasilić poprzez wyłącznik przeciwporażeniowy, różnicowoprądowy o czułości członu różnicowego IAN 30 ma. W większości pomieszczeń stosować osprzęt wtynkowy montowany na wysokości 0,3 m od posadzki, natomiast gniazda zasilające odbiorniki TV montować na wysokości 1,50. Osprzęt hermetyczny montować na wysokości 1,4 m od posadzki. Wszystkie gniazda stosować ze stykiem ochronnym, przyłączonym oddzielnym przewodem do szyny PE w rozdzielni zasilającej. W pomieszczeniu z natryskiem, instalacja powinna spełniać wymagania normy PN - IEC Rozmieszczenie zgodnie z rysunkiem. 1.8 INSTALACJA SIŁOWA 400 V Dla zasilania gniazd siłowych oraz kuchni wykonać przewodem YDY 5 x 4mm 2 pod tynkiem o napięciu izolacji 750 V. Obwody zasilić poprzez wyłącznik przeciwporażeniowy, różnicowoprądowy o działaniu bezpośrednim i czułości członu różnicowego nie większej niż 30mA. Dla zasilania agregatu wody lodowej zainstalowanego na zewnątrz budynku zaprojektowano kabel YKY 5x16 mm 2 zasilany z rozdzielni głównej RG. Zasilanie windy należy wykonać kablem YKY 5x16 mm 2. Szczegóły na załączonych planach instalacji elektrycznej i schemacie rozdzielni. 1.9 INSTALACJA MONITORINGU i WIDEODOMOFONU Monitoringiem wewnętrznym zostanie objęty teren wokół budynku oraz korytarze na parterze i poddaszu. Do realizacji monitoringu zaprojektowano 13 kamer wewnętrznych VOCC 185 E 13 oraz 15 kamer zewnętrznych VOCC 944. Wszystkie sygnały z kamer zostaną doprowadzone do rejestratora VODVR 46/16 z dyskiem 1TB. Podgląd obrazów z kamer (zarówno na żywo jak i odtwarzanych) będzie możliwy za pomocą monitora 19. Sygnały wizyjne z kamery są przesyłane przy pomocy kabla YWD 75 do rejestratora cyfrowego. Wszystkie urządzenia monitoringu będą zasilane przewodem YKY 3x1,5 mm 2 z istniejącej instalacji elektrycznej 230 V AC.

5 Dla zasilania kamery DRC-4BAN wideodomofonu ułożyć przewód YTKSY 4x2x0,8 mm 2 natomiast dla zasilania zamka elektromagnetycznego należy ułożyć przewód YTKSY 2x2x0,8 mm 2. Monitor CDV-51 AM z zasilaczem systemu wideo domofonu należy zamontować w punkcie pielęgniarskim 5.27 i zasilić z RG przewodem YDY 3x2,5 mm INSTALACJA TELETECHNICZNA ZAŁOŻENIA Zgodnie z wymogami Inwestora dotyczącymi gęstości instalowanych gniazd, zaprojektowano okablowanie linii logicznych zakończonych w 79 zespołach gniazd ściennych 2xRJ-45 kat. 6 UTP. Wszystkie linie logiczne będą zakończone w projektowanym punkcie dystrybucyjnym na nieekranowanych panelach 19" RJ-45. Wyboru centrali telefonicznej należy dokonać po podpisaniu umowy z dostawcą usług telekomunikacyjnych. Instalacja powinna być ułożona pod suchym tynkiem i w wylewkach podłogowych w rurkach PVC (peszle) oraz korytach kablowych w przestrzeniach międzystropia. Zastosowane przyłącza powinny spełniać wymagania standardu EIA/TIA 568B. Wykonawca powinien posiadać odpowiednie uprawnienia do wykonywania okablowania w tej technologii. Na wykonane okablowanie wykonawca powinien uzyskać dla Inwestora certyfikat gwarancji, wystawiany przez producenta a także stosować się do zaleceń zawartych w DTR Po zakończeniu prac instalacyjnych wymagane będzie wykonanie i udokumentowanie pomiarów dynamicznych okablowania, załączone do dokumentacji powykonawczej. PUNKTY ABONENCKIE Punkty abonenckie (gniazda abonenckie) składają się z dwóch modułów keystone - 1xRJ45 UTP kat. 6. Do puszek montażowych gniazd doprowadzone zostaną 4 parowe kable UTP kat. 6 - jeden kabel na każdy moduł - punkt dystrybucyjny INSTALACJA PRZYWOŁAWCZA Jako instalację przywoławczą należy zastosować system rozszerzony Callnet z panelami PK-ASO oraz centralą PS 24. Centralę PS-24 należy zasilić z rozdzielni głównej poprzez zasilacz stabilizowany 12 V/3 A przewodem OMY 3x0,5 mm 2. Panele PK-ASO znajdujące się w poszczególnych salach chorych należy połączyć z centralą PS-24 przewodami YTKSY 3x2x0,8 mm 2. Przyciski WP oraz gniazda manipulatorów RJ i Lamki sygnalizacyjne LSO połączyć z panelem PK-ASO przewodami YTKSY 1x4x0,5 mm 2. Lampki sygnalizacyjne LSO należy zamontować nad drzwiami wejściowymi do pokoi

6 natomiast przyciski WP i gniazda manipulatorów w puszkach instalacyjnych fi 60 przy łóżkach zgodnie z rysunkami INSTALACJA OŚWIETLENIA ZEWNĘTRZNEGO Natężenie oświetlenia dobrano zgodnie z normą Numer: PN-EN :2008 Światło i oświetlenie - Oświetlenie miejsc pracy - Część 2: Miejsca pracy na zewnątrz Jako oświetlenie przyjęto oprawy typu ELGO PARK LED 650 ze źródłem światła o mocy 30 W na słupach. Rozmieszczenie opraw pokazano na rysunku. Instalację oświetlenia zewnętrznego wykonać kablem YKY 5x4 mm 2. Przy altance w parku zainstalować złącze kablowe ZK. Sterowanie oświetleniem odbywać się będzie zegarem astronomicznym zainstalowanym w RG. Kabel układać linią falistą w rowie kablowym na głębokości 0,7 m na 10 cm podsypce z piasku i zasypać 10 cm warstwą piasku oraz 15cm warstwą ziemi rodzimej. Następnie ułożyć folię o trwałym korze niebieskim i resztę zasypać pozostałą z wykopu ziemią. Na kabel założyć opaski informacyjne. W miejscach przejścia kabla przez drogi, pod wjazdami na posesję, na skrzyżowaniach z instalacjami podziemnymi kabel układać w przepustach kablowych AROT SRS 75. Przed zasypaniem kabli wykonać dokumentację powykonawczą z podaniem domiarów do stałych punktów w terenie, dokonać odbioru etapowego przy udziale przedstawicieli inwestora oraz inwentaryzacji geodezyjnej przez uprawnionego geodetę i pomiarów oporności izolacji kabli INSTALACJA ODGROMOWA Jako otok uziemiający zastosować zbrojenie ław fundamentowych z których wg proj. konstrukcyjnego wyprowadzi się spawane wypusty uziemiające. Wypusty posłużą dla podłączenia uziemień instalacji odgromowej oraz zacisku PE w tablicy TR1-4. Na obiekcie należy zainstalować instalacje odgromową. Należy wykonać otok z bednarki stalowej ocynkowanej 30x4mm. Dodatkowo należy wykonać uziom fundamentowy bednarką stalową ocynkowaną 30x4 mm zgodnie z PN-IEC :2001. Na dachu stosować niskie zwody pionowe mocowane do zwodu poziomowego oraz połączyć je ze zwodami odprowadzające z drutu stalowego ocynkowanego Φ8mm układanego na uchwytach. Na kominach wykonać zwody niskie drutem FeZn 8mm i połączyć je ze zwodami poziomymi dachu. Na kominach, na których będą zamontowane wyloty spalin i wentylatory wykonać iglice z drutu jw. O wys. 1,2m i połączyć je ze zwodami niskimi jak pokazano na planie instalacji odgromowej. W celu uniknięcia zniszczeń, które mogą powstać na skutek naprężeń przewodów należy zastosować elastyczne elementy łączące.

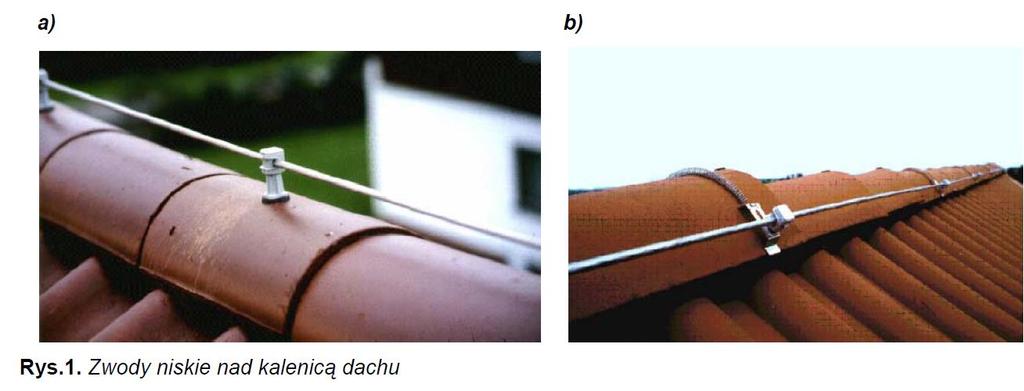

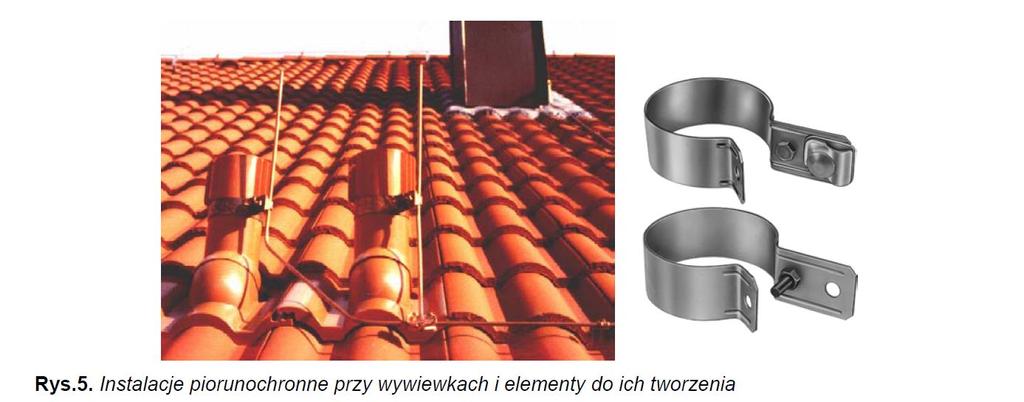

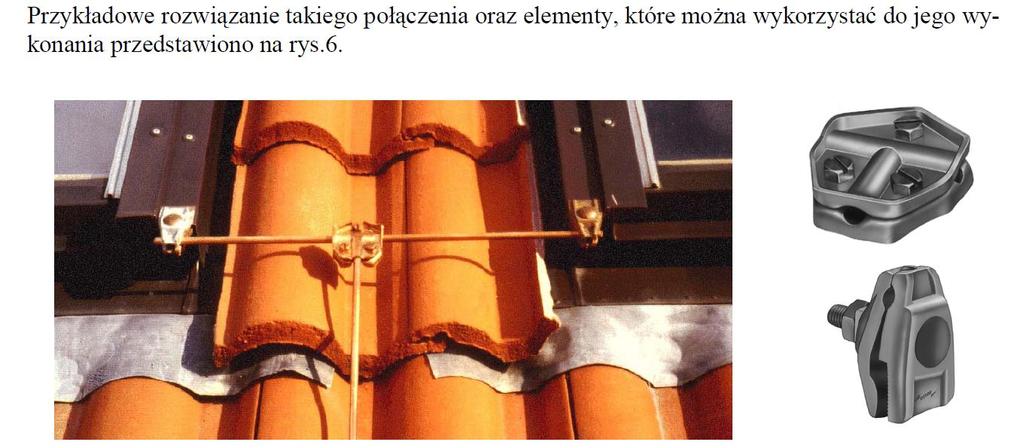

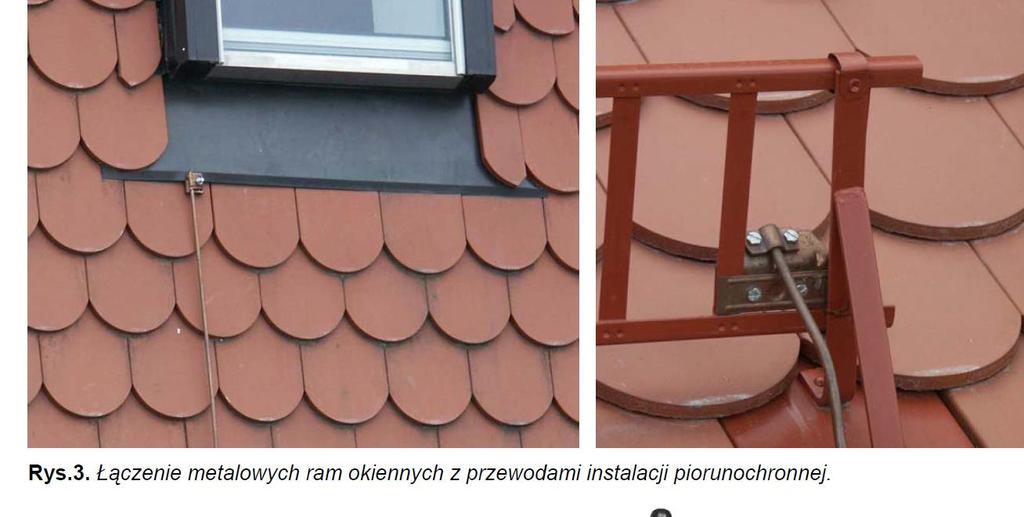

7 Przykładowe rozwiązania:

8 Przewody odprowadzające prowadzić w rurkach instalacyjnych grubościennych w warstwie niepalnej izolacji poprzez złącza kontrolne w puszkach PCV 140x100 na wysokości 60cm od poziomu posadzki przyłączyć od uziomu fundamentowego. Wartość rezystancji poszczególnych uziomów nie może przekraczać 10 omów ZASILANIE REZERWOWE Jako zasilanie rezerwowe przewidziano agregat prądotwórczy 40 kva. Zasilanie pomiędzy agregatem a układem SZR zainstalowanym przy RG zaprojektowano kablem 5xYKY 1x25 mm 2. Schemat układu SZR pokazano na rysunku. Agregat dla zasilania rezerwowego powinien spełniać następujące warunki: - szafa sterowania z panelem sterowania z rozruchem automatycznym zapewniającym automatyczne przełączenie zasilania ze źródła podstawowego sieciowego na rezerwowe - klasie wykonania (wg ISO 8528) G2 - moc minimum 40 kva - moc (przy cosfi=0,8) minimum 35,2 kw - prąd wyjściowym minimum 57,8 A - częstotliwość 50 Hz - napięcie 400/230 V

9 - samowzbudną prądnicą synchroniczną z elektroniczną regulacją napięcia; - silnik napędowy - wysokoprężny z systemem bezpośredniego wtrysku, chłodzonym cieczą, wyposażony w podgrzewacz płynu chłodzącego, o mocy odpowiadającej parametrom agregatu, o zużyciu paliwa, przy mocy maksymalnej, do 14 dm3/h, z kompletnymi układami ssącym i wydechowym, stalowym zbiornikiem paliwa zapewniającym minimum 8 godz. pracy urządzenia pod obciążeniem znamionowym, akumulatorem rozruchowym i stosowną ładowarką do akumulatora; - wyposażony w licznik motogodzin; - możliwość pracy 24 godzin przez 7 dni (non stop) 1.15 INSTALACJA OCHRONY OD PORAŻEŃ ELEKTRYCZNYCH Ochronę od porażeń rozwiązano przez samoczynne wyłączanie zasilania w układzie sieciowym TN-S. Obwody gniazd wtykowych są chronione dodatkowo przez wyłącznik różnicowoprądowy o czułości członu różnicowego nie większej niż 30 ma oraz system głównych i miejscowych połączeń wyrównawczych. Główną szynę wyrównawczą należy usytuować w pomieszczeniu 033 w piwnicy, gdzie lokalnie należy podłączyć wszystkie znajdujące się tam instalacje sanitarne, masy przewodzące urządzeń oraz wszystkie konstrukcje metalowe. Od głównej szyny wyrównawczej wyprowadzić przewód LGY-żo 16 mm 2 do zacisku ochronnego PE w rozdzielnicy RG i TR. Przewody ochronne na całej długości należy oznakować kolorem żółto-zielonym (o ile nie są oznakowane fabrycznie). Przed oddaniem instalacji do użytku należy wykonać pomiary rezystancji izolacji, ochrony przeciwporażeniowej oraz natężenia oświetlenia. Protokoły z pomiarów przekazać użytkownikowi UWAGI KOŃCOWE Całość prac należy wykonać zgodnie z obowiązującymi przepisami i Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych cz. V oraz Polskimi Normami. WYKAZ WAŻNIEJSZYCH AKTÓW PRAWNYCH ORAZ NORM DO STOSOWANIA - Rozporządzenie ministra infrastruktury z dnia r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.Nr 75, poz. 690, zm.2003r., nr 33, poz.270 z 2004r. Nr 109, poz.1156), - PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona

10 zapewniająca bezpieczeństwo. Ochrona przeciwporażeniowa. - PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Ochrona przed prądem przetężeniowym. - PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Ochrona przed przepięciami atmosferycznymi i łączeniowymi. - PN-IEC Instalacje elektryczne w obiektach budowlanych. Oprzewodowanie. - PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura łączeniowa i sterownicza. - PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemianie i przewody ochronne. - PN-IEC Instalacje elektryczne w obiektach budowlanych. Obciążalność przewodów. - PN-IEC Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze. - PN-84 E Oświetlenie wnętrz światłem elektrycznym opracował projektant: mgr inż. Jarosław Kur UPRAWNIENIA BUDOWLANE w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych do proj. bez ograniczeń POM/IE/0165/03 projektant sprawdzający: Chojnice, 3 czerwiec 2013 rok mgr inż. Radosław Kaczmarek UPRAWNIENIA BUDOWLANE w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych do proj. bez ograniczeń POM/0217/POE/09

11 2. OBLICZENIA TECHNICZNE 2.1 ZAPOTRZEBOWANIE MOCY W niniejszym opracowaniu do obliczeń przyjęto: moc i ilość opraw oświetleniowych wg stanu zaprojektowanego zgodnie z PN, moc na jedno gniazdo wtyczkowe 230 V - 0,2 KW, moc na jedno gniazdo wtyczkowe 400 V - stosownie do projektowanych urządzeń, uśredniony współczynnik jednoczesności 0,7, Łączna moc zainstalowana zaprojektowanych odbiorników prądu przemiennego wynosi 95,0 kw: P = 67,0 kw cos Φ = 0,92 P I b l = = = 101,92A l.73xuxcosφ l,73x400x0,92 Uwzględniając zapas mocy szczytowej należy zastosować zabezpieczenie przedlicznikowe 125 A dla WLZ tu. Szczegóły doboru podano w zestawieniu zbiorczym ( w egz. archiwalnym). 2.2 DOBÓR ZABEZPIECZEŃ DLA POSZCZEGÓLNYCH OBWODÓW Prąd znamionowy zabezpieczeń dobrano według wzorów: P Ib = /dla obwodów jednofazowych/ Uo x cosφ Prąd Idd - obciążalności długotrwałej przewodu /podany w PN - 91/E/ /43 i 473/ powinien być nie mniejszy od prądu obliczonego jak wyżej. Ponadto prąd Idd powinien przy przeciążeniach spełniać warunek: l,45 x Idd > Iż

12 gdzie Iz - prąd zadziałania urządzenia zabezpieczającego wzięty z charakterystyki czasowo - prądowej ( po upływie l godziny). Szczegóły doboru podano w zestawieniu zbiorczym ( w egz. archiwalnym). 2.3 OBLICZANIE SKUTECZNOŚCI OCHRONY OD PORAŻEŃ Dostateczne szybkie wyłączenie napięcia nastąpi w przypadku spełnienia zależności Uo > Zs x la gdzie: Zs - impedancja pętli zwarciowej obwodu obejmująca źródło zasilania i przewód ochronny od miejsca zwarcia do źródła zasilania w / "W.I la - prąd powodujący samoczynne zadziałanie zabezpieczenia w czasie 0,4 s określony na podstawie charakterystyki czasowo-prądowej zależny od prądu znamionowego zabezpieczenia w / A / Uo - napięcie znamionowe względem ziemi w /V / Szczegóły doboru podano w zestawieniu zbiorczym ( w egz. archiwalnym). 2.4 OBLICZENIE SPADKÓW NAPIĘCIA Obliczenie spadków napięcia dokonano zgodnie ze wzorem: 200 x I x l x cos Φ AU % = /wv/ ~ obwód 1-faz. γ x S x U gdzie : U % = 100 x l,73 x I x Ix cosφ / w V / obwód siłowy γ x S x U I - prąd A / obliczony ze wzoru z punktu 2.0. / l - długość obwodu m S - przekrój przewodu mm 2 γ - przewodność właściwa mat. przewodu S x m / mm

13 Szczegóły doboru podano w zestawieniu zbiorczym ( w egz. archiwalnym). opracował projektant: mgr inż. Jarosław Kur UPRAWNIENIA BUDOWLANE w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych do proj. bez ograniczeń POM/IE/0165/03 projektant sprawdzający: Chojnice, 3 czerwiec 2013 rok mgr inż. Radosław Kaczmarek UPRAWNIENIA BUDOWLANE w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych do proj. bez ograniczeń POM/0217/POE/09

14 3. WYTYCZNE DO PLANU BIOZ Nazwa i adres obiektu budowlanego: Projekt budowlany wewnętrznej instalacji elektrycznej projektowanej rozbudowie, nadbudowie i przebudowie budynku byłego szpitala na publiczny zakład opiekuńczo - leczniczy - Hospicjum stacjonarne TPH ul. Strzelecka na dz. nr 198/8. Projektował: mgr inż. Jarosław Kur upr. nr 78/Gd/2002 w specjalności: instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych oraz elektro-energetycznych w zakresie: projektowanie i kierowania robotami budowlanymi bez ograniczeń Sprawdził: mgr inż. Radosław Kaczmarek upr. nr POM/0217/POOE/09 w specjalności: instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych oraz elektro-energetycznych w zakresie: projektowanie i kierowania robotami budowlanymi bez ograniczeń Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r. Dz. U. nr 120 w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia poniżej wymienia się informacje dotyczące zagrożeń, które mogą wystąpić przy prowadzeniu prac wykonawczych związanych z projektowaną rozbudową, nadbudową i przebudową budynku leczniczy - Hospicjum stacjonarne TPH. 2 pkt. 3 w/w Rozporządzenia zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów - zakres robót opisuje dokumentacja a kolejność realizacji poszczególnych zadań przy budowie zostanie ustalona przez Kierownika Robót w oparciu o technologię robót i kolejność dostawy materiałów i urządzeń. 2 pkt. 3 ust. 3 w/w Rozporządzenia wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi,
