Kotłownia h=2,8 m. Urząd Gminy Kiszkowo. Budowa kotłowni gazowej w budynku Klubu "Wełnianka" na cele c.o. i c.w.u. Kiszkowo ul.

Wielkość: px
Rozpocząć pokaz od strony:

Download "Kotłownia h=2,8 m. Urząd Gminy Kiszkowo. Budowa kotłowni gazowej w budynku Klubu "Wełnianka" na cele c.o. i c.w.u. Kiszkowo ul."

Transkrypt

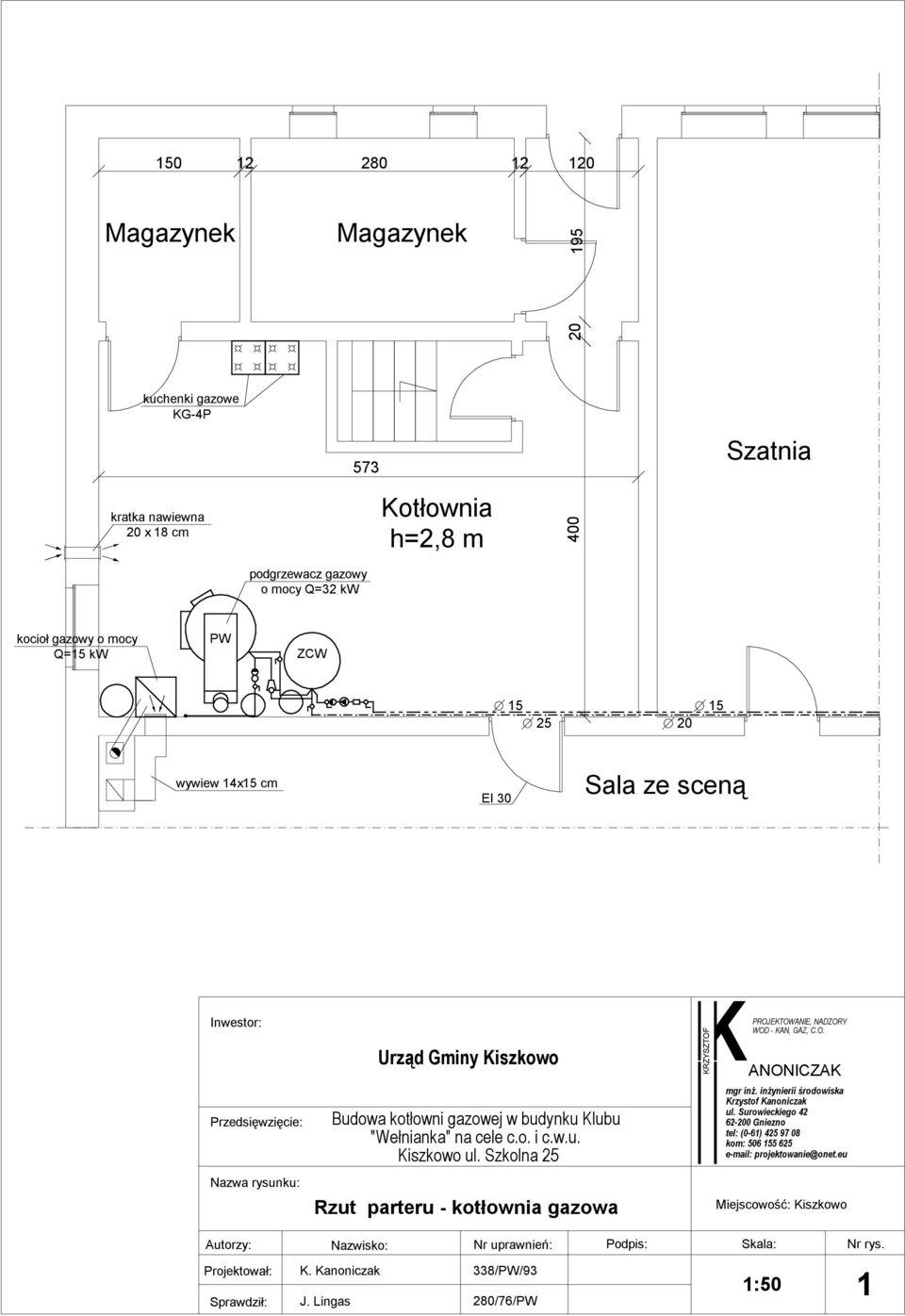

1 kuchenki gazowe KG-4P kratka nawiewna 20 x 18 cm 573 Kotłownia h=2,8 m podgrzewacz gazowy o mocy Q=32 kw kocioł gazowy o mocy Q=15 kw PW ZCW wywiew 14x15 cm EI 30 Sala ze sceną Kiszkowo ul. Szkolna Rzut parteru - kotłownia gazowa tel: (0-61) kom:

2 kratka naw iew na 20 x 18 cm PW w yw iew 14x15 cm ZCW Sala WC Łazienka Pokój sędziowski Łazienka WC Korytarz Kiszkowo ul. Szkolna Rzut parteru - instalacja c.w.u. i cyrkulacji tel: (0-61) kom: Autorzy: Nazwisko: Nr uprawnień: Podpis: Nr rysunku: 1:100 2

3 15 Cu28 PCV 50 Cu28 Kiszkowo ul. Szkolna Rzut pionowy urządzeń technologicznych kotłowni na cele c.o. i c.w.u, tel: (0-61) kom: schemat 3

4 15 T M Kiszkowo ul. Szkolna tel: (0-61) kom: Schemat technologiczny produkcji c.w.u. schemat 4

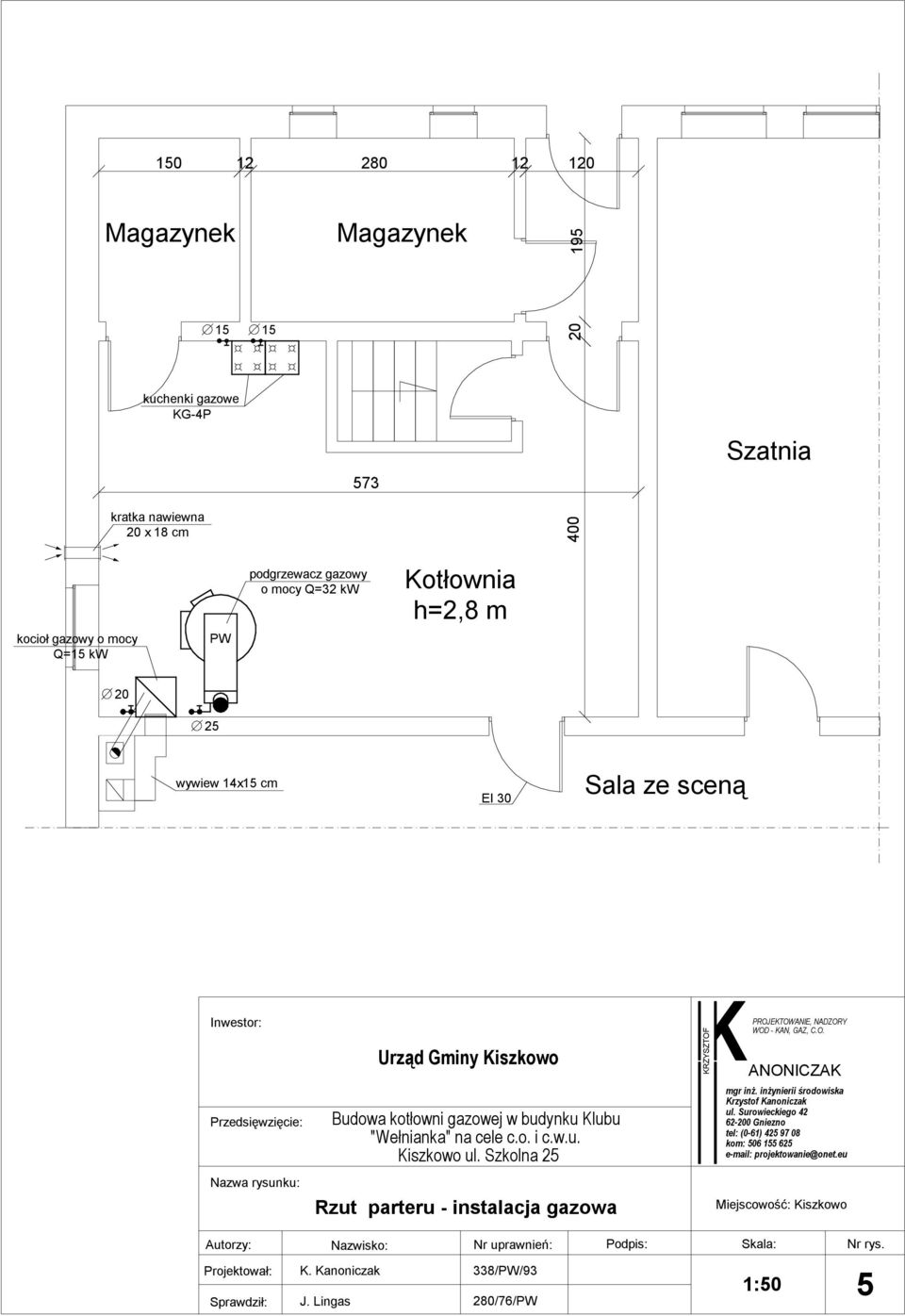

5 kuchenki gazowe KG-4P kratka nawiewna 20 x 18 cm podgrzewacz gazowy o mocy Q=32 kw Kotłownia h=2,8 m kocioł gazowy o mocy Q=15 kw PW 20 wywiew 14x15 cm EI 30 Sala ze sceną Kiszkowo ul. Szkolna Rzut parteru - instalacja gazowa tel: (0-61) kom:

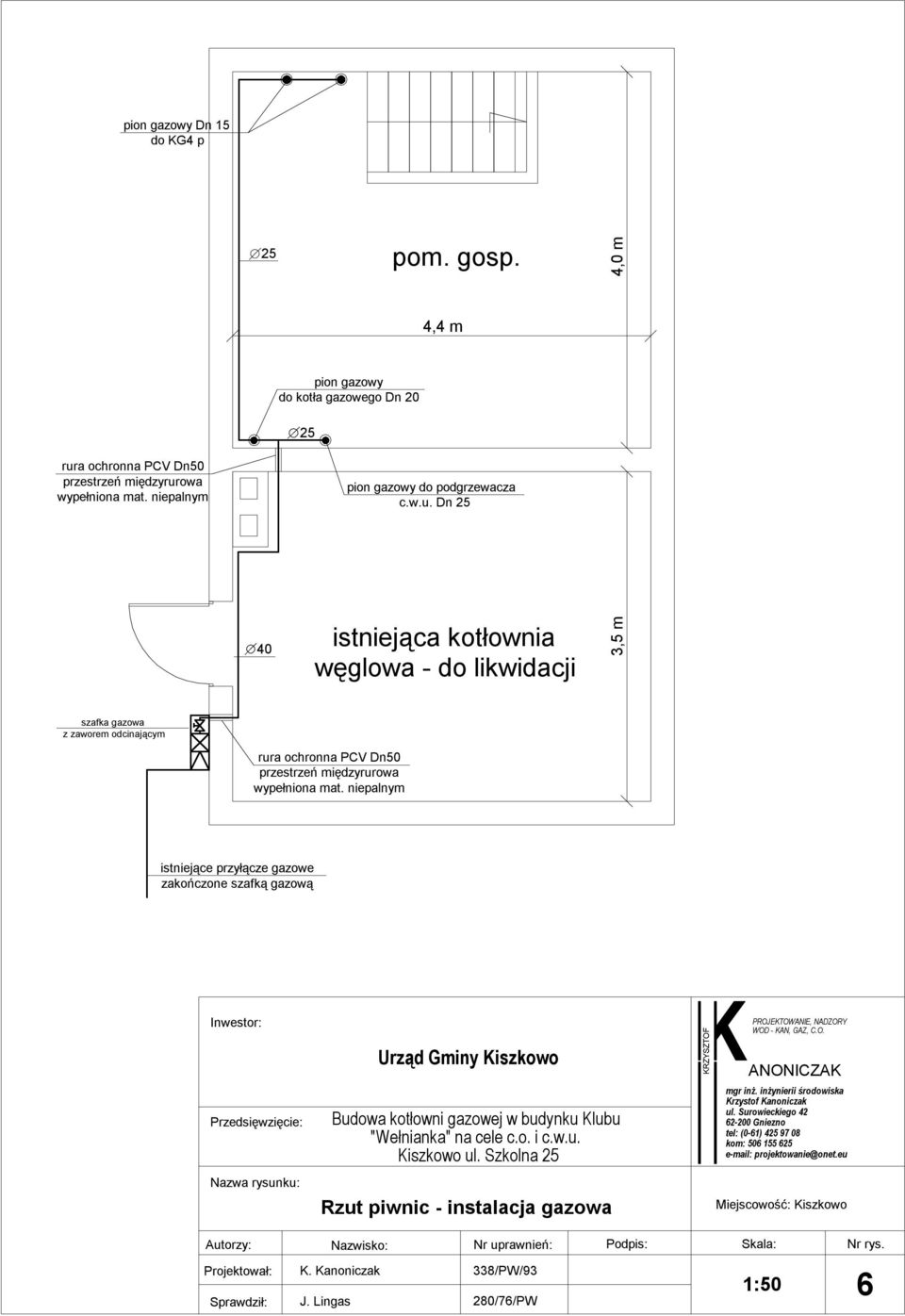

6 pion gazowy Dn 15 do KG4 p pom. gosp. 4,0 m 4,4 m pion gazowy do kotła gazowego Dn 20 pion gazowy do podgrzewacza c.w.u. Dn 40 istniejąca kotłownia węglowa - do likwidacji 3,5 m szafka gazowa z zaworem odcinającym istniejące przyłącze gazowe zakończone szafką gazową Kiszkowo ul. Szkolna Rzut piwnic - instalacja gazowa tel: (0-61) kom:

7 kuchenka gazowa parter kocioł gazowy o mocy Q=15 kw 20 rura ochronna PCV Dn32 parter podgrzewacz gazowy o mocy Q=32 kw rura ochronna PCV Dn32 rura ochronna PCV Dn32 40 szafka gazowa z zaworem odcinającym istniejące przyłącze gazowe zakończone szafką gazową Kiszkowo ul. Szkolna tel: (0-61) kom: Aksonometria instalacji gazowej 1:100 7

8 pion gazowy Dn 15 do KG4 p pom. gosp. 4,0 m 4,4 m pion gazowy do kotła gazowego Dn 20 pion gazowy do podgrzewacza c.w.u. Dn YDY 2x1,5 40 istniejąca kotłownia węglowa - do likwidacji 3,5 m zawór odcinający ZB40 istniejące przyłącze gazowe zakończone szafką gazową Projektował: K. Kanoniczak Kiszkowo ul. Szkolna Rzut piwnic - instalacja alarmowa aktywnego systemu bezpieczeństwa tel: (0-61) kom:

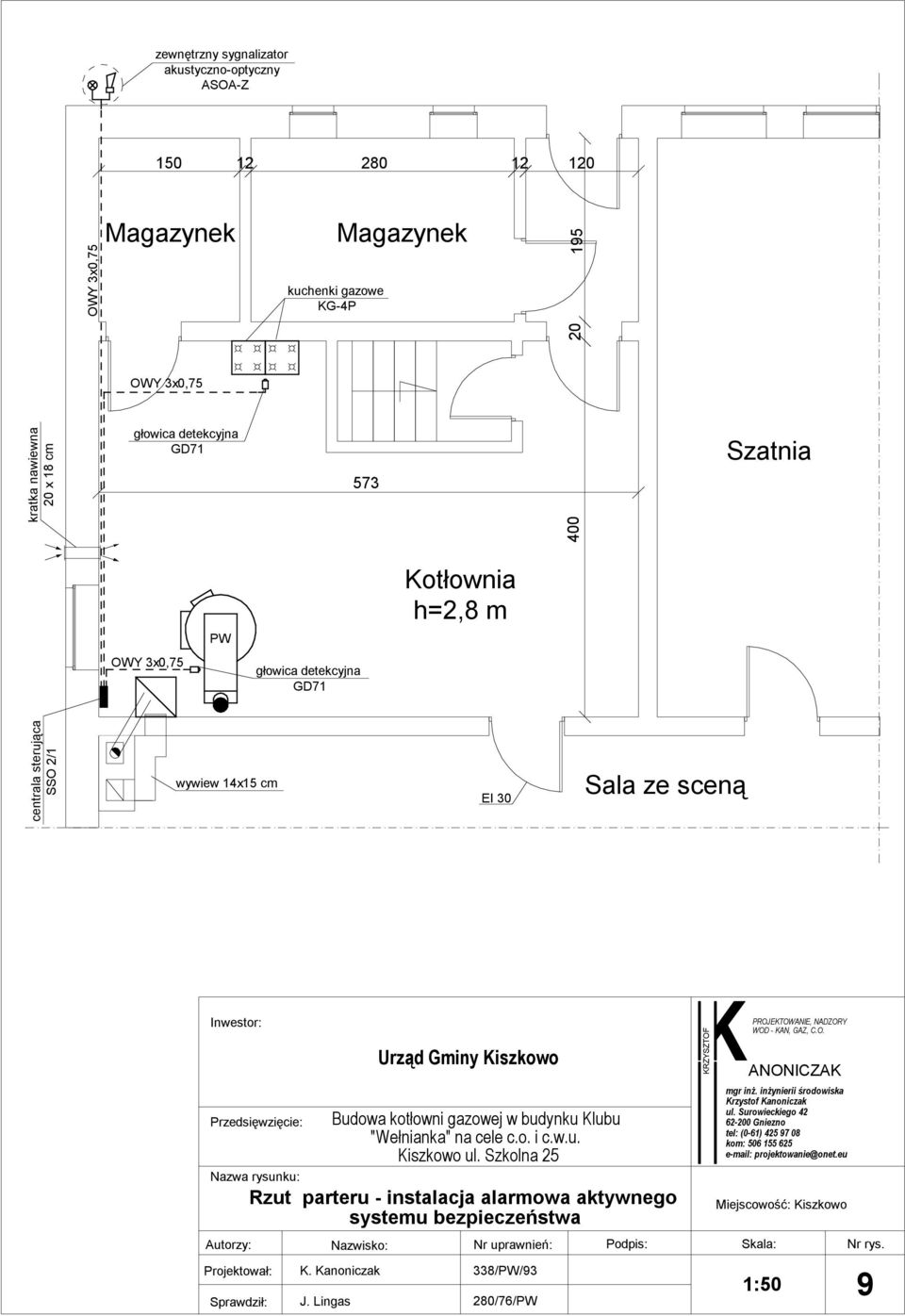

9 zewnętrzny sygnalizator akustyczno-optyczny ASOA-Z kratka nawiewna 20 x 18 cm OWY 3x0,75 OWY 3x0,75 głowica detekcyjna GD71 kuchenki gazowe KG-4P Kotłownia h=2,8 m PW OWY 3x0,75 głowica detekcyjna GD71 centrala sterująca SSO 2/1 wywiew 14x15 cm EI 30 Sala ze sceną Kiszkowo ul. Szkolna Rzut parteru - instalacja alarmowa aktywnego systemu bezpieczeństwa tel: (0-61) kom:

LEGENDA: 2 Istniejąca rura spustowa. ELEWACJA FRONTOWA -projekt

LEGENDA: 2 Istniejąca rura spustowa. ELEWACJA FRONTOWA -projekt Projektowane stopnie kominiarskie Projektowane zakończenie pionu powietrzno-spalinowego daszkiem z blachy ocynkowanej Projektowany komin zbiorczy wentylacji łazienek z mieszkań 3,5 i 7 oraz pionu powietrzno
