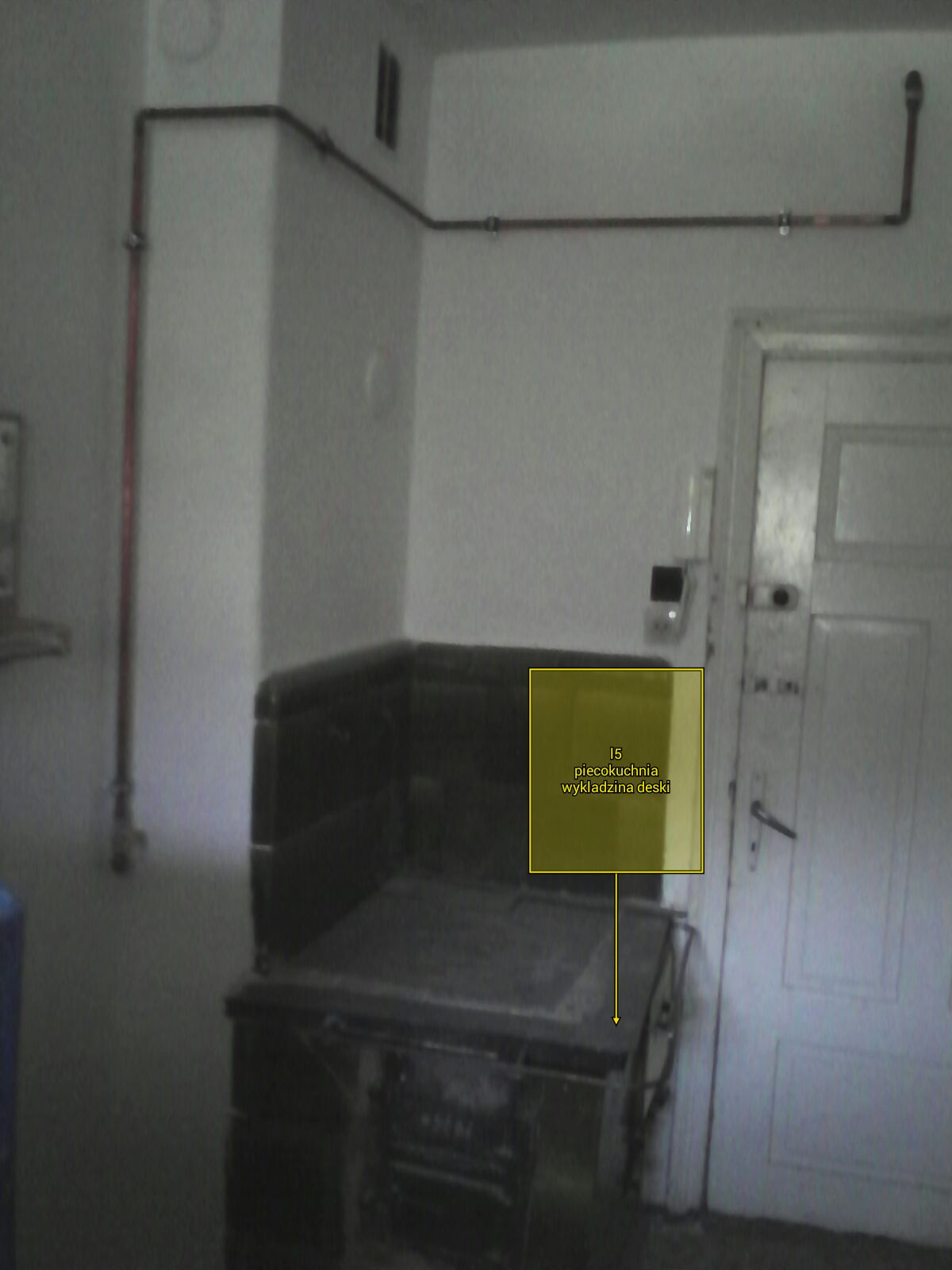

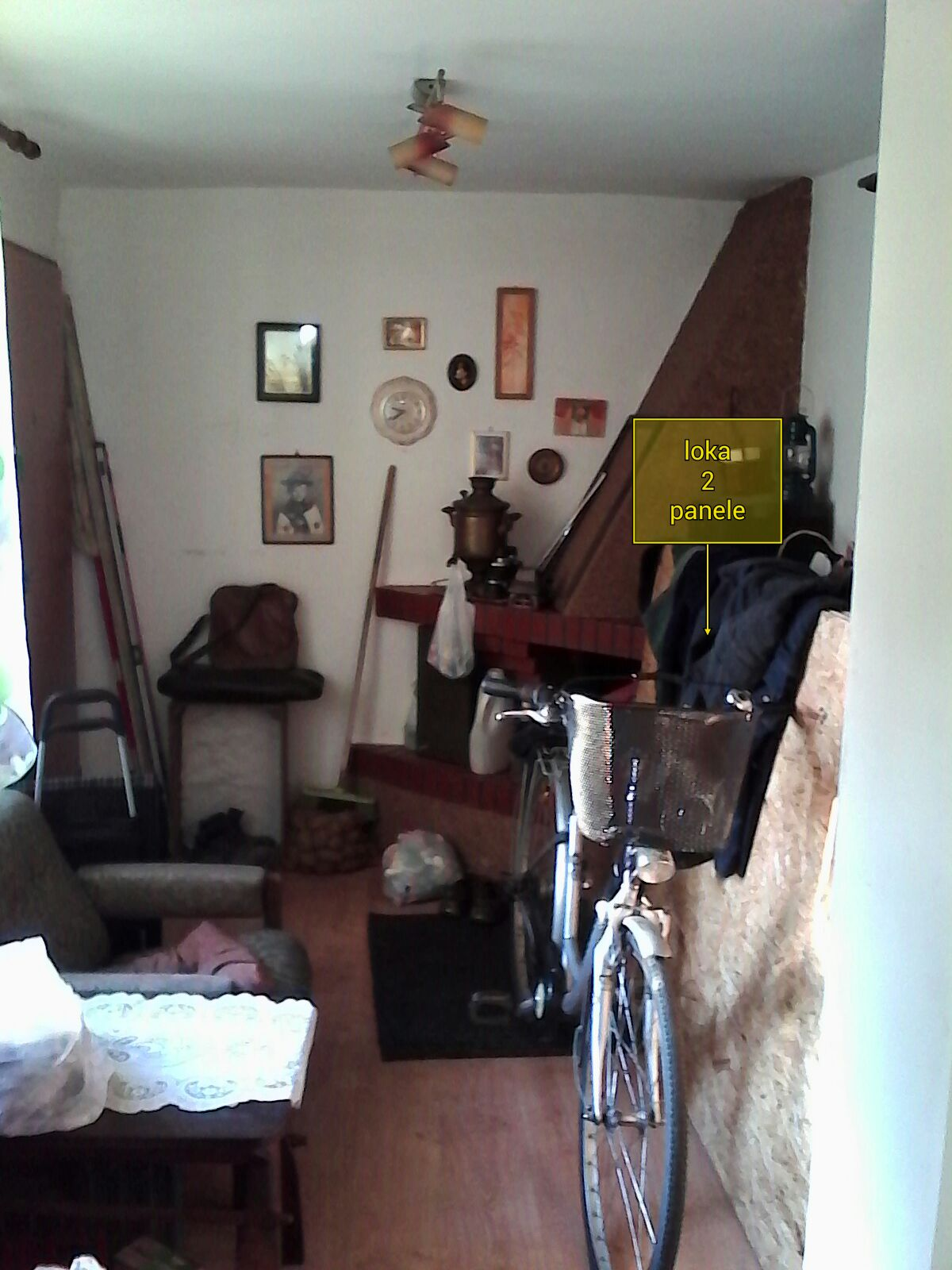

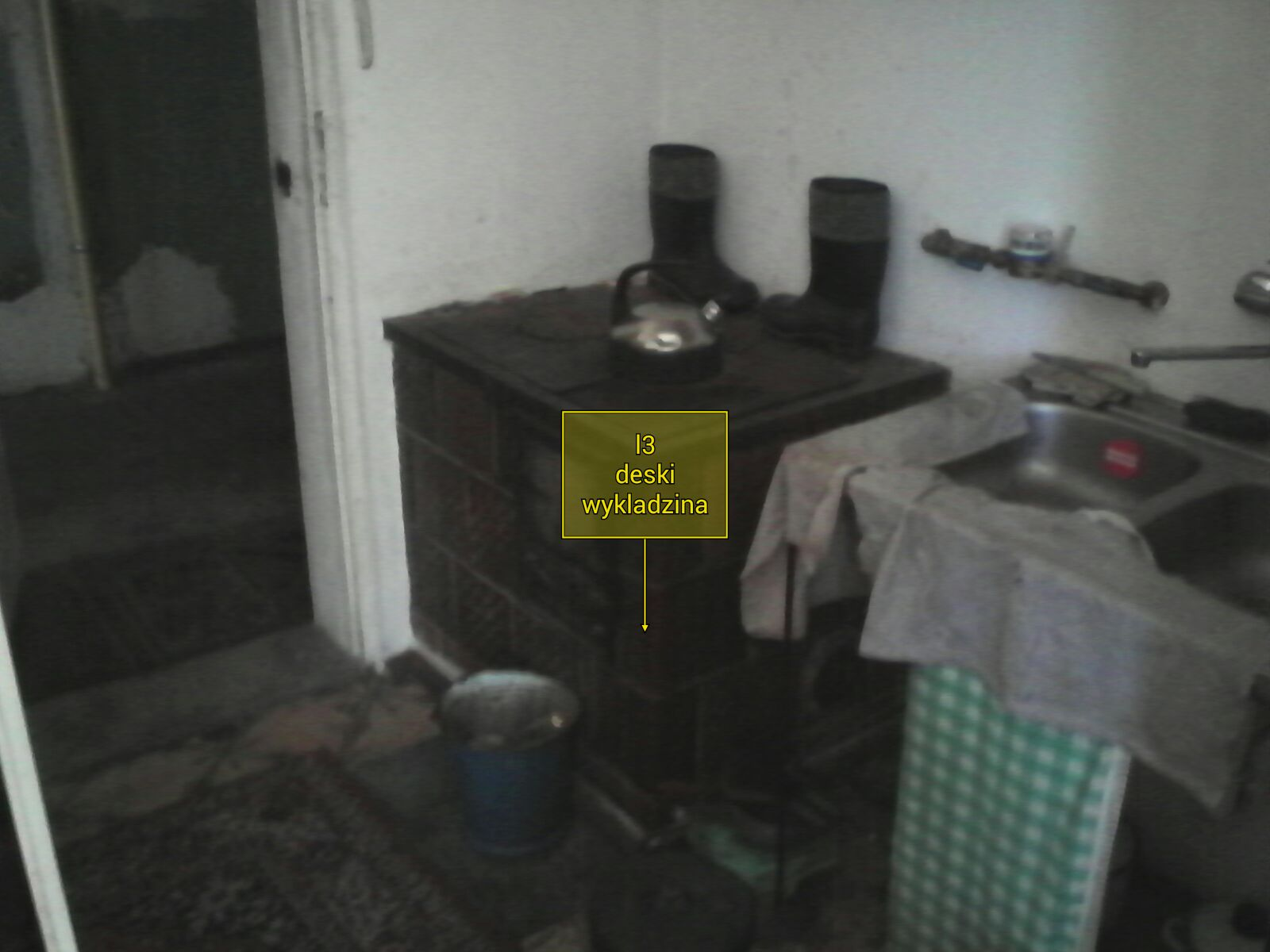

1 INWENTARYZACJA INSTALACJI GRZEWCZEJ W BUDYNKU MIESZKALNYM WIELORODZINNYM PRZY UL. ZIELONA 7 W SZCZECINKU DO PROJEKTU BUDOWLANEGO INSTALACJI GRZEWCZEJ 1 Inwestor : Wspólnota Mieszkaniowa Nieruchomości ul. Boh. Warszawy 18 w Szczecinku katalogi urządzeń sanitarnych, Temat i zakres opracowania Istniejący budynek dwukondygnacyjny, podpiwniczony. W budynku jest 7 lokali mieszkalnych, Budynek nie jest podłączony do sieci cieplnej MEC. Przyłącze cieplne do budynku jest w trakcie wykonywania przez MEC Sz-ek. Lokale nr 1,2,4,5,6,7 ogrzewane są piecami kaflowymi. Lokal nr 3 jest ogrzewany tylko piecokuchnią. W lokalu nr 5 dodatkowo jest piecokuchnia. W lokalu nr 2 dodatkowo jest kominek ozdobny w pom. pokoju (oficyna). Lokal nr 6 ogrzewany jest instalacją ogrzewczą zasilaną z kotła gazowego 2-funkcyjnego. Instalacja wewnętrzna (instalacja miedziana, grzejniki płytowe z zaworami termostatycznymi i powrotnymi, bez głowic termostatycznych-stan dobry) pozostaje bez zmian. Dodatkowo, w lokalu jest kominek ozdobny. Ilość piecy kaflowych w budynku: 7 szt lokal 1-1szt lokal 2-2szt lokal 3-0szt lokal 4-1szt lokal 5-1szt lokal 6-1szt lokal 7-1szt Ilość kotłów gazowych 2-funkcyjnych: 0 Lokal 6-1 Ilość kominków ozdobnych: 1 Lokal 2-1 Ilość piecokuchni: 2 Lokal 3-1 Lokal 5-1 Ilość kotłow na węgiel: 0 Lokal 5-1 Projektuje się wykonanie instalacji grzewczej w budynku z pionami CO prowadzonymi na klatce schodowej, z indywidualnymi licznikami ciepła. Lokale te projektuje się włączyć do instalacji grzewczej budynku zasilanej z MEC, z zachowaniem indywidualnych źródeł ciepła.

2 INWENTARYZACJA INSTALACJI GRZEWCZEJ W BUDYNKU MIESZKALNYM WIELORODZINNYM PRZY UL. ZIELONA 7 W SZCZECINKU DO PROJEKTU BUDOWLANEGO INSTALACJI GRZEWCZEJ 2 W pozostałych lokalach nie ma instalacji grzewczych. Lokal nr 3 ogrzewany jest elektrycznymi nadmuchowymi grzejnikami oraz piecem akumulacyjnym, a lokal nr 1/2 ogrzewany piecami kaflowymi. Projektowana instalacja grzewcza zostanie zasilona z wymiennikowni ciepła, która będzie zlokalizowana w piwnicy budynku, którą obecnie zajmuje lokator lokalu nr 1. Podczas wykonywania inwentaryzacji budynku oraz przeprowadzonych rozmów z lokatorem (również w obecności P. Koordynatora Projektu A. Wronowskiego), lokator wyraził zgodę na udostępnienie tej piwnicy do celów wymiennikowni. Pomieszczenie piwnicy przeznaczonej na wymiennikownie obecnie nie spełnia wymagań określonych w warunkach technicznych przyłączenia MEC. Należy wykonać: 1. Wpust podłogowy 2. Studnia schładzająca INWENTARYZACJA NTARYZACJA INSTALACJI I GRZEWCZEJ W BUDYNKU MIESZKALNYM WIELORODZINNYM PRZY UL. ZIELONA 7 W SZCZECINKU DO PROJEKTU BUDOWLANEGO INSTALACJI GRZEWCZEJ Inwestor : Wspólnota Mieszkaniowa Nieruchomości ul. Boh. Warszawy 18 w Szczecinku katalogi urządzeń sanitarnych,

3 Rzut parteru- inwentaryzacja instalacji grzewczej Kominek ozdobny 2/7 Łazienka 1/2 Kuchnia 2/6 1/3 Piec kaflowy Kuchnia 1/1 Łazienka 2/2 Piec kaflowy 2/5 Kl. schodowa 0 Lokal 1 Lokal 2 P.pokój 2/1 3/1 Piecokuchnia Lokal 3 2/6 Piec kaflowy 2/4 Wc 3/2 Inwestor Inwestycja Adres Projektował: Mariusz Dymecki ZGM TBS Sp. zo.o., Szczecinek, ul. Cieslaka 6b Instalacja ogrzewcza ul. Zielona 7, Szczecinek Nazwa rysunku: Rzut parteru- inwentaryzacja instalacji grzewczej Skala: 1 : 100 Branża sanitarna Data Nr rys. i1

4 Rzut Ip- inwentaryzacja instalacji grzewczej dn25 grzejnik stalowy 1-płytowy grzejnik stalowy 1-płytowy instalacja co niepodłączona Kuchnia 4/3 Wc 5/3 4/4 piec kaflowy Łazienka 4/2 P.pokój 4/1 Kuchnia 5/1 piecokuchnia piec kaflowy 5/2 Kl. schodowa 0 Lokal 4 Lokal 5 Lokal 7 Lokal 6 piec kaflowy piec kaflowy 7/2 Kuchnia 7/1 Kuchnia 6/1 6/2 Łazienka 7/3 Łazienka 6/3 Inwestor Inwestycja Adres Projektował: Mariusz Dymecki ZGM TBS Sp. zo.o., Szczecinek, ul. Cieslaka 6b Instalacja ogrzewcza ul. Zielona 7, Szczecinek Nazwa rysunku: Rzut Ip- inwentaryzacja instalacji grzewczej Skala: 1 : 100 Branża sanitarna Data Nr rys. i2
