INSTRUKCJA OBSŁUGI PROGRAMU DXF KONWERTER STANDARD OPIS OGÓLNY

Transkrypt

1 Spis treści OPIS OGÓLNY... 2 INSTALACJA... 2 OBSŁUGA PROGRAMU...4 IKONY...4 KONWERSJA PLIKU DXF...6 WYSYŁANIE PLIKU PO RS EDYCJA PLIKÓW TXT REJESTRACJA PROGRAMU

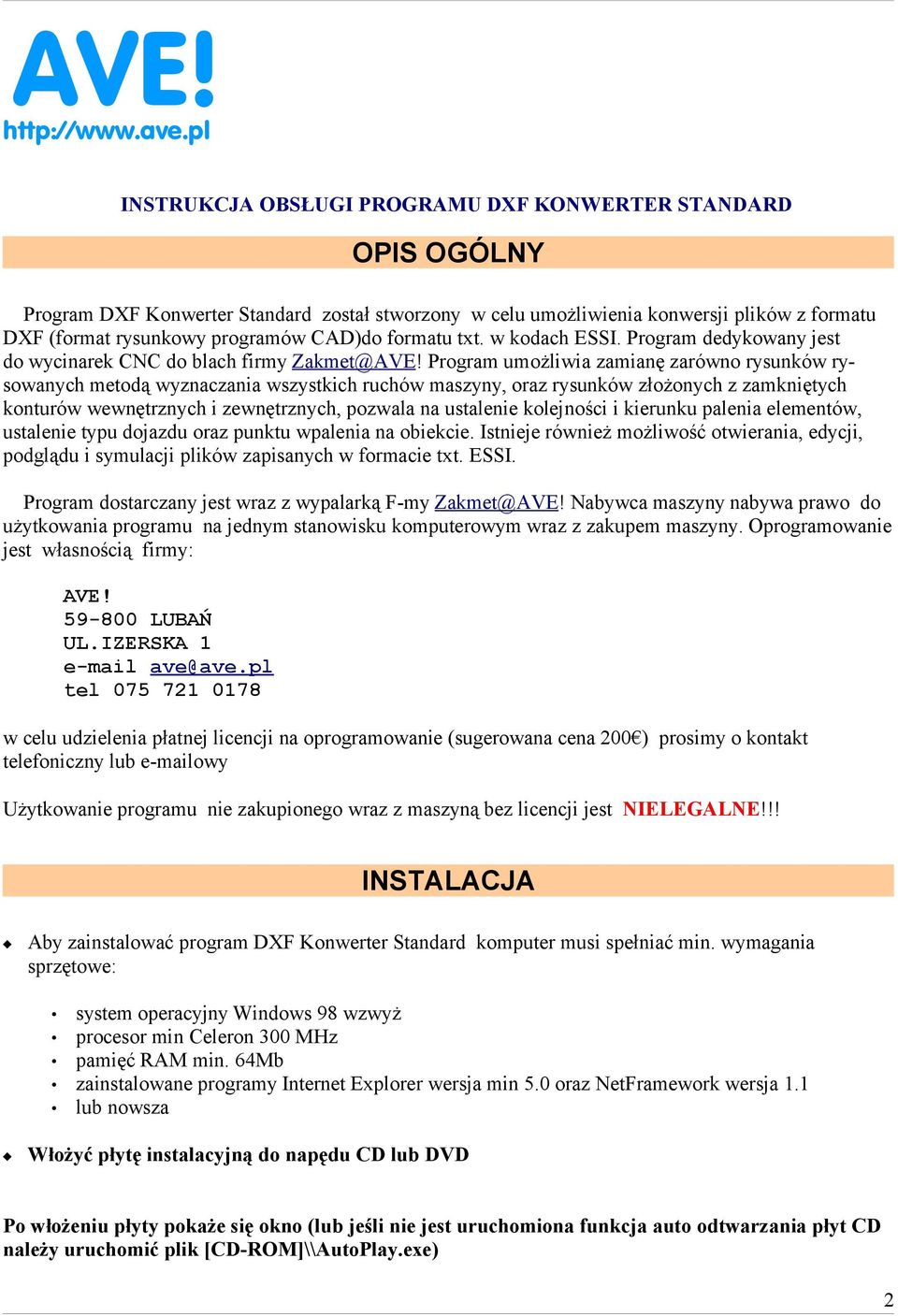

2 AVE! INSTRUKCJA OBSŁUGI PROGRAMU DXF KONWERTER STANDARD OPIS OGÓLNY Program DXF Konwerter Standard został stworzony w celu umożliwienia konwersji plików z formatu DXF (format rysunkowy programów CAD)do formatu txt. w kodach ESSI. Program dedykowany jest do wycinarek CNC do blach firmy Zakmet@AVE! Program umożliwia zamianę zarówno rysunków rysowanych metodą wyznaczania wszystkich ruchów maszyny, oraz rysunków złożonych z zamkniętych konturów wewnętrznych i zewnętrznych, pozwala na ustalenie kolejności i kierunku palenia elementów, ustalenie typu dojazdu oraz punktu wpalenia na obiekcie. Istnieje również możliwość otwierania, edycji, podglądu i symulacji plików zapisanych w formacie txt. ESSI. Program dostarczany jest wraz z wypalarką F-my Zakmet@AVE! Nabywca maszyny nabywa prawo do użytkowania programu na jednym stanowisku komputerowym wraz z zakupem maszyny. Oprogramowanie jest własnością firmy: AVE! LUBAŃ UL.IZERSKA 1 ave@ave.pl tel w celu udzielenia płatnej licencji na oprogramowanie (sugerowana cena 200 ) prosimy o kontakt telefoniczny lub owy Użytkowanie programu nie zakupionego wraz z maszyną bez licencji jest NIELEGALNE!!! INSTALACJA Aby zainstalować program DXF Konwerter Standard komputer musi spełniać min. wymagania sprzętowe: system operacyjny Windows 98 wzwyż procesor min Celeron 300 MHz pamięć RAM min. 64Mb zainstalowane programy Internet Explorer wersja min 5.0 oraz NetFramework wersja 1.1 lub nowsza Włożyć płytę instalacyjną do napędu CD lub DVD Po włożeniu płyty pokaże się okno (lub jeśli nie jest uruchomiona funkcja auto odtwarzania płyt CD należy uruchomić plik [CD-ROM]\\AutoPlay.exe) 2

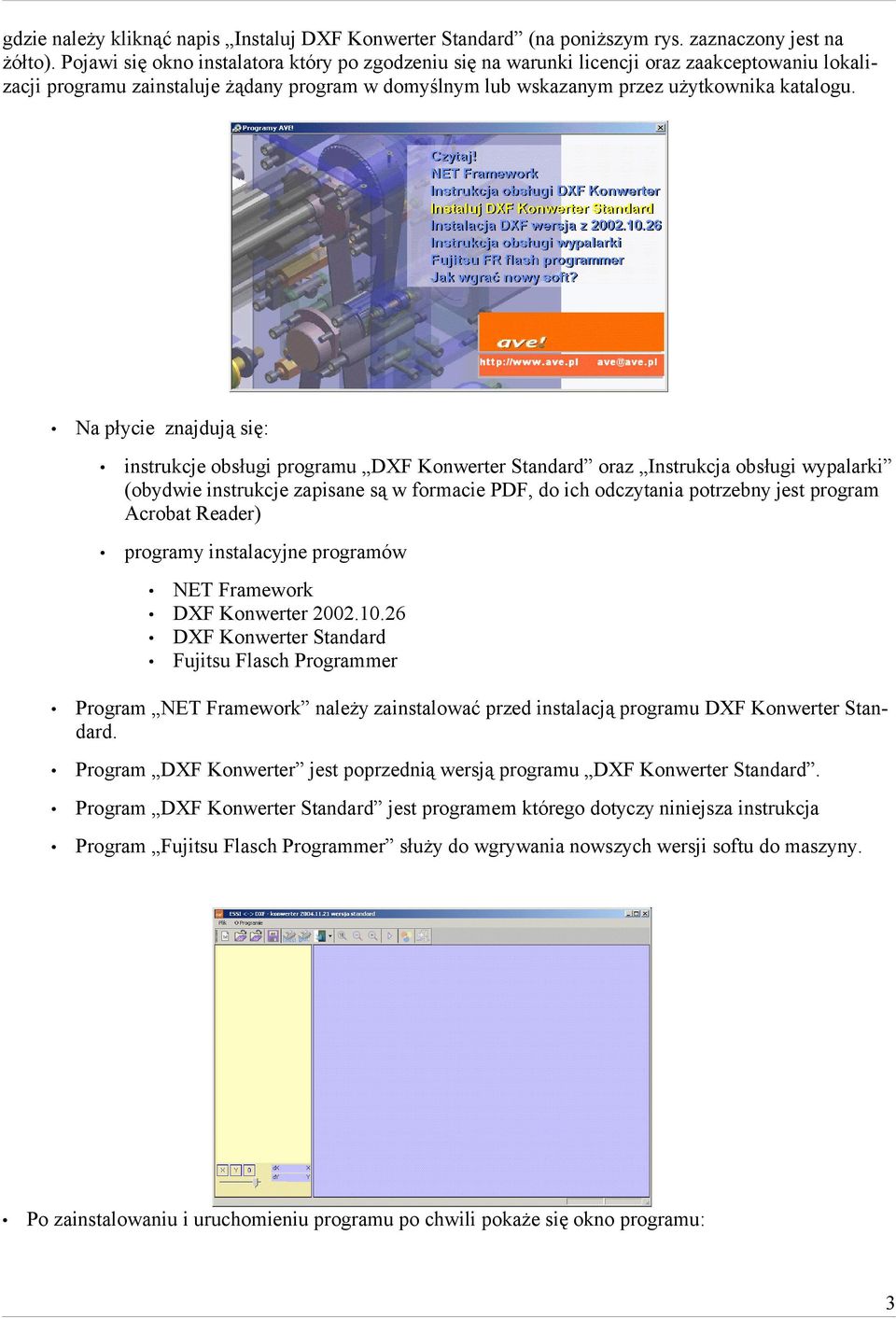

3 gdzie należy kliknąć napis Instaluj DXF Konwerter Standard (na poniższym rys. zaznaczony jest na żółto). Pojawi się okno instalatora który po zgodzeniu się na warunki licencji oraz zaakceptowaniu lokalizacji programu zainstaluje żądany program w domyślnym lub wskazanym przez użytkownika katalogu. Na płycie znajdują się: instrukcje obsługi programu DXF Konwerter Standard oraz Instrukcja obsługi wypalarki (obydwie instrukcje zapisane są w formacie PDF, do ich odczytania potrzebny jest program Acrobat Reader) programy instalacyjne programów NET Framework DXF Konwerter DXF Konwerter Standard Fujitsu Flasch Programmer Program NET Framework należy zainstalować przed instalacją programu DXF Konwerter Standard. Program DXF Konwerter jest poprzednią wersją programu DXF Konwerter Standard. Program DXF Konwerter Standard jest programem którego dotyczy niniejsza instrukcja Program Fujitsu Flasch Programmer służy do wgrywania nowszych wersji softu do maszyny. Po zainstalowaniu i uruchomieniu programu po chwili pokaże się okno programu: 3

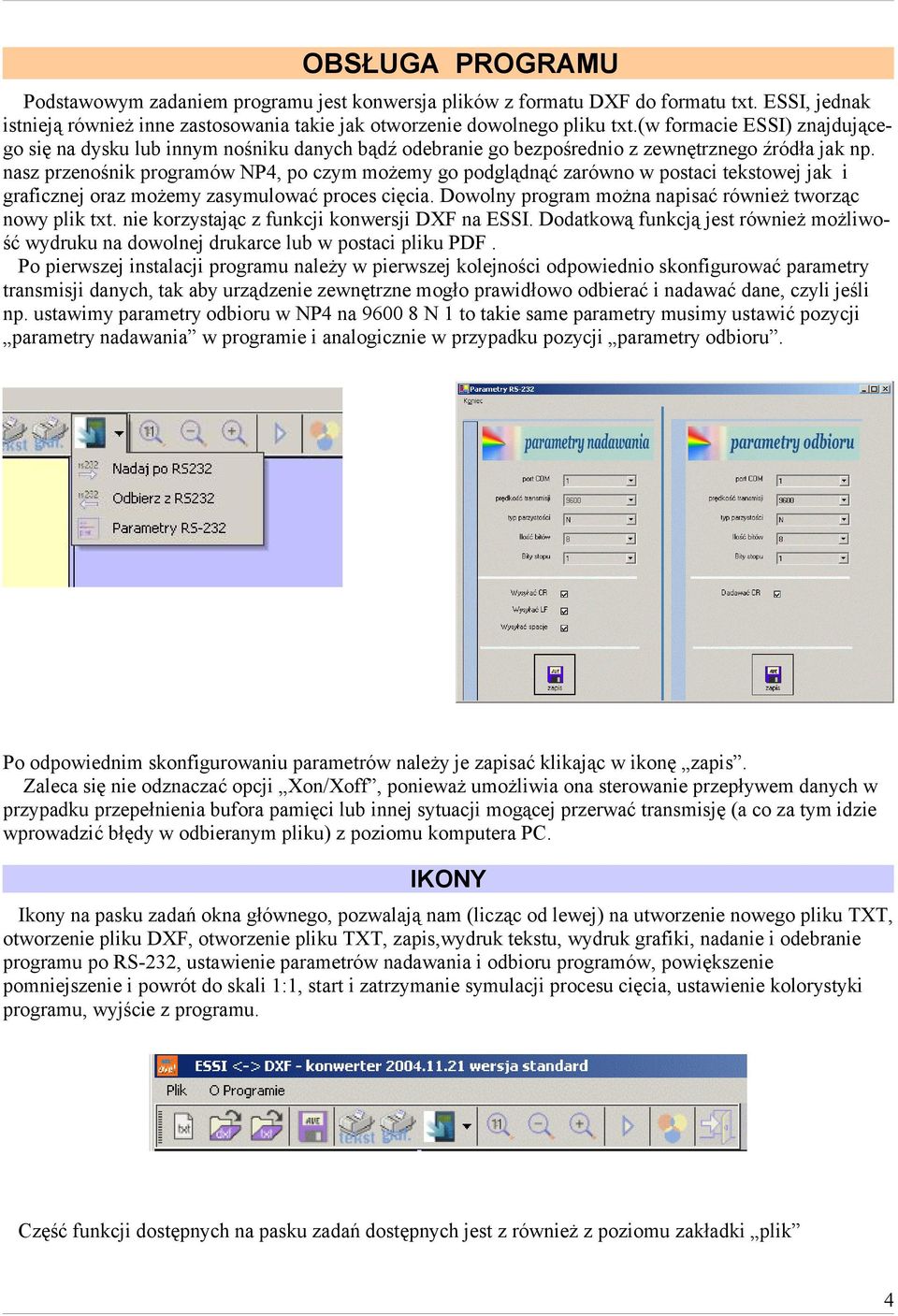

4 OBSŁUGA PROGRAMU Podstawowym zadaniem programu jest konwersja plików z formatu DXF do formatu txt. ESSI, jednak istnieją również inne zastosowania takie jak otworzenie dowolnego pliku txt.(w formacie ESSI) znajdującego się na dysku lub innym nośniku danych bądź odebranie go bezpośrednio z zewnętrznego źródła jak np. nasz przenośnik programów NP4, po czym możemy go podglądnąć zarówno w postaci tekstowej jak i graficznej oraz możemy zasymulować proces cięcia. Dowolny program można napisać również tworząc nowy plik txt. nie korzystając z funkcji konwersji DXF na ESSI. Dodatkową funkcją jest również możliwość wydruku na dowolnej drukarce lub w postaci pliku PDF. Po pierwszej instalacji programu należy w pierwszej kolejności odpowiednio skonfigurować parametry transmisji danych, tak aby urządzenie zewnętrzne mogło prawidłowo odbierać i nadawać dane, czyli jeśli np. ustawimy parametry odbioru w NP4 na N 1 to takie same parametry musimy ustawić pozycji parametry nadawania w programie i analogicznie w przypadku pozycji parametry odbioru. Po odpowiednim skonfigurowaniu parametrów należy je zapisać klikając w ikonę zapis. Zaleca się nie odznaczać opcji Xon/Xoff, ponieważ umożliwia ona sterowanie przepływem danych w przypadku przepełnienia bufora pamięci lub innej sytuacji mogącej przerwać transmisję (a co za tym idzie wprowadzić błędy w odbieranym pliku) z poziomu komputera PC. IKONY Ikony na pasku zadań okna głównego, pozwalają nam (licząc od lewej) na utworzenie nowego pliku TXT, otworzenie pliku DXF, otworzenie pliku TXT, zapis,wydruk tekstu, wydruk grafiki, nadanie i odebranie programu po RS-232, ustawienie parametrów nadawania i odbioru programów, powiększenie pomniejszenie i powrót do skali 1:1, start i zatrzymanie symulacji procesu cięcia, ustawienie kolorystyki programu, wyjście z programu. Część funkcji dostępnych na pasku zadań dostępnych jest z również z poziomu zakładki plik 4

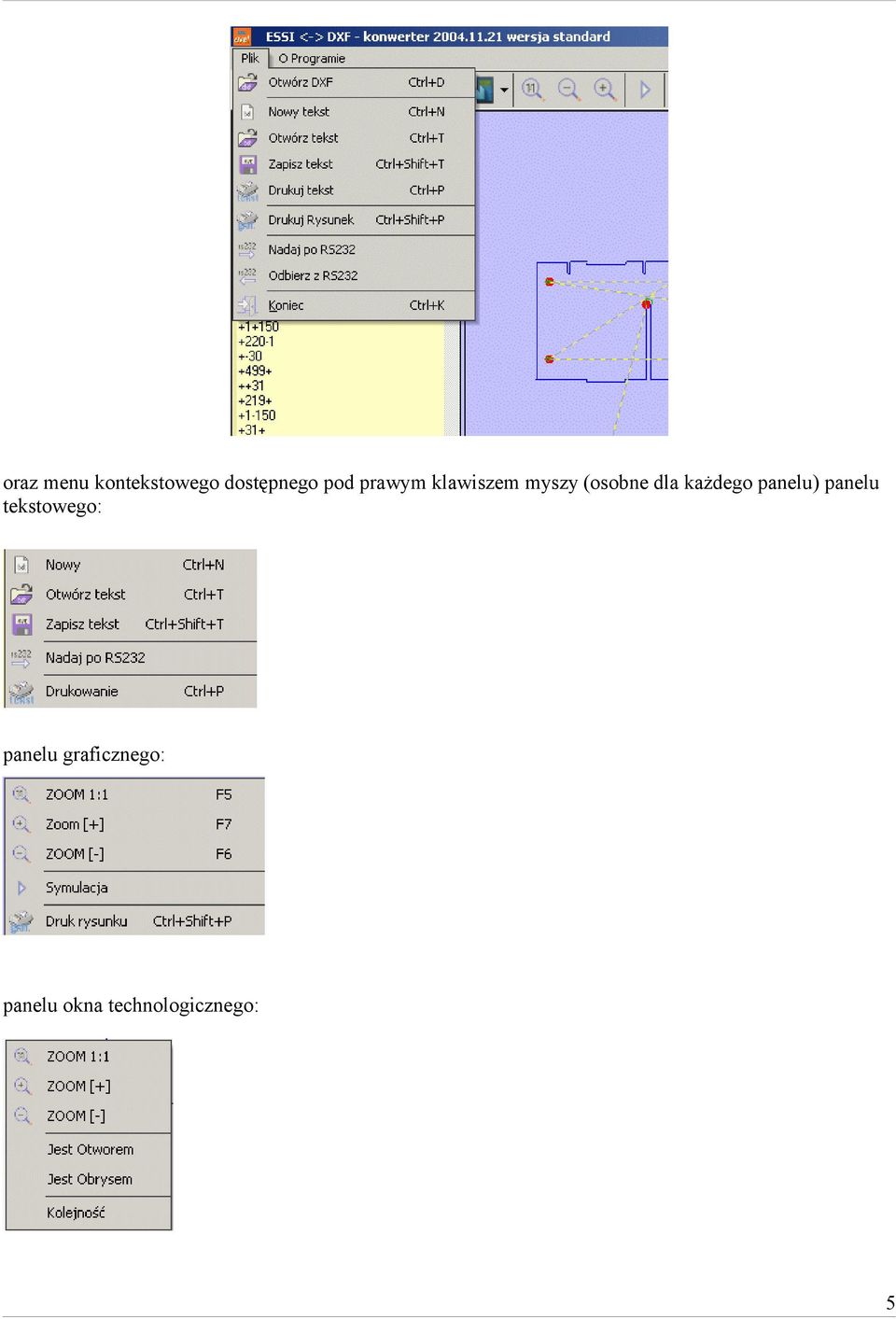

5 oraz menu kontekstowego dostępnego pod prawym klawiszem myszy (osobne dla każdego panelu) panelu tekstowego: panelu graficznego: panelu okna technologicznego: 5

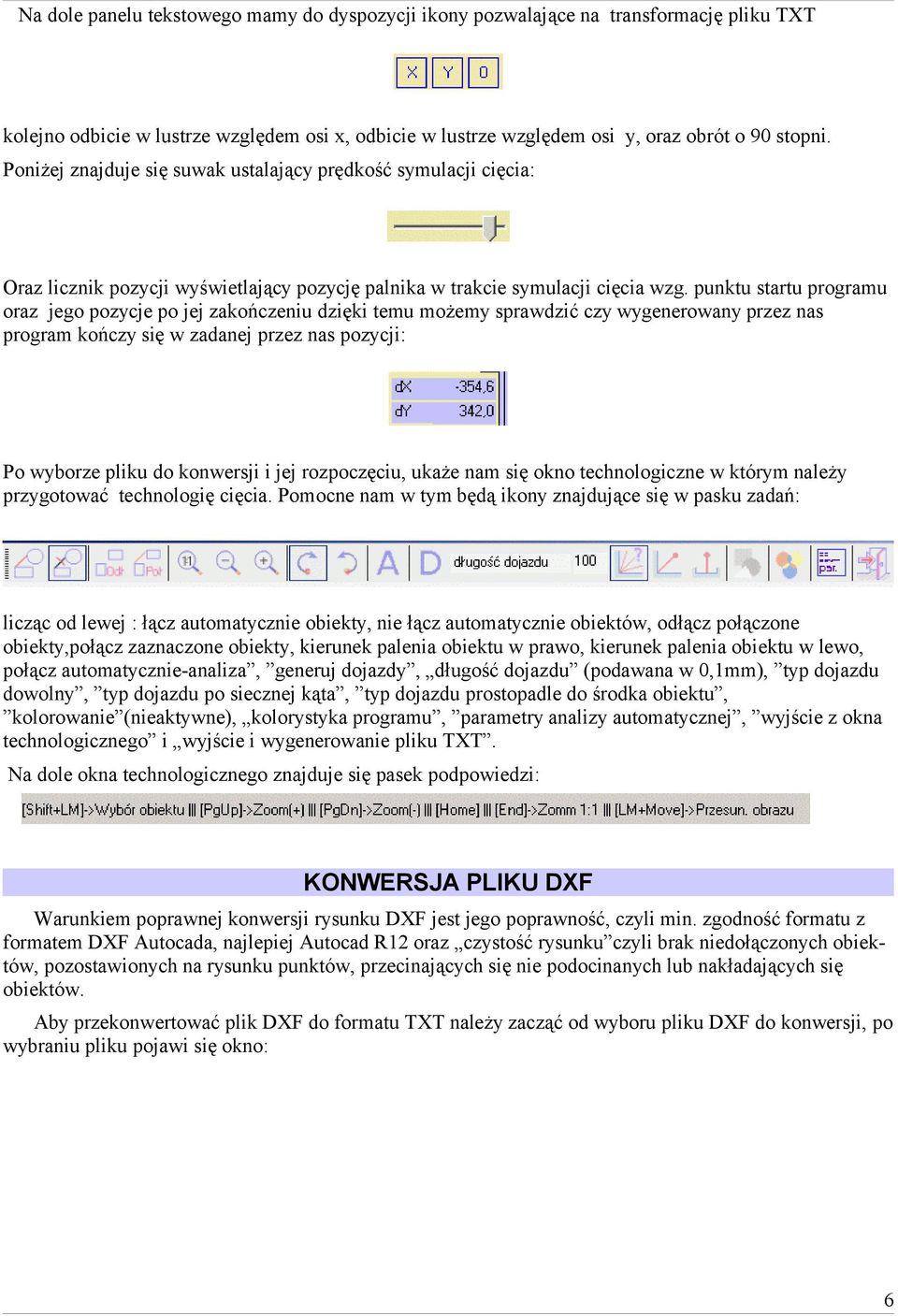

6 Na dole panelu tekstowego mamy do dyspozycji ikony pozwalające na transformację pliku TXT kolejno odbicie w lustrze względem osi x, odbicie w lustrze względem osi y, oraz obrót o 90 stopni. Poniżej znajduje się suwak ustalający prędkość symulacji cięcia: Oraz licznik pozycji wyświetlający pozycję palnika w trakcie symulacji cięcia wzg. punktu startu programu oraz jego pozycje po jej zakończeniu dzięki temu możemy sprawdzić czy wygenerowany przez nas program kończy się w zadanej przez nas pozycji: Po wyborze pliku do konwersji i jej rozpoczęciu, ukaże nam się okno technologiczne w którym należy przygotować technologię cięcia. Pomocne nam w tym będą ikony znajdujące się w pasku zadań: licząc od lewej : łącz automatycznie obiekty, nie łącz automatycznie obiektów, odłącz połączone obiekty,połącz zaznaczone obiekty, kierunek palenia obiektu w prawo, kierunek palenia obiektu w lewo, połącz automatycznie-analiza, generuj dojazdy, długość dojazdu (podawana w 0,1mm), typ dojazdu dowolny, typ dojazdu po siecznej kąta, typ dojazdu prostopadle do środka obiektu, kolorowanie (nieaktywne), kolorystyka programu, parametry analizy automatycznej, wyjście z okna technologicznego i wyjście i wygenerowanie pliku TXT. Na dole okna technologicznego znajduje się pasek podpowiedzi: KONWERSJA PLIKU DXF Warunkiem poprawnej konwersji rysunku DXF jest jego poprawność, czyli min. zgodność formatu z formatem DXF Autocada, najlepiej Autocad R12 oraz czystość rysunku czyli brak niedołączonych obiektów, pozostawionych na rysunku punktów, przecinających się nie podocinanych lub nakładających się obiektów. Aby przekonwertować plik DXF do formatu TXT należy zacząć od wyboru pliku DXF do konwersji, po wybraniu pliku pojawi się okno: 6

7 W oknie tym należy wybrać warstwę rysunku DXF do konwersji, zaznaczyć lub odznaczyć analizę warstw, zaznaczyć lub odznaczyć usuwanie duplikatów (obiektów nałożonych na siebie), ustawić dokładność analizy domyślnie 2 oznaczającej że końce obiektów znajdujące się w odległości 0,2mmbędą automatycznie dołączane w trakcie konwersji, następnie kliknąć na ikonę z literą A w celu konwersji lub kliknięciu na symbol wyjścia w celu rezygnacji z analizy. Po poprawnej konwersji pojawi się okno technologiczne w którym widzimy przetworzony rysunek DXF wraz z propozycją połączenia obiektów, która nie zawsze musi odpowiadać naszym oczekiwaniom : Obiekty znajdujące się na ekranie możemy połączyć ręcznie lub automatycznie. W celu ponownej analizy i połączenia automatycznego należy: jeśli obiekty są połączone to należy je odłączyć : jeśli chcemy aby przejazdy pomiędzy łączonymi obiektami były wyświetlane lub niewyświetlane to musimy wybrać opcję łączenia lub nie łączenia elementów : ustalić kierunek palenia : 7

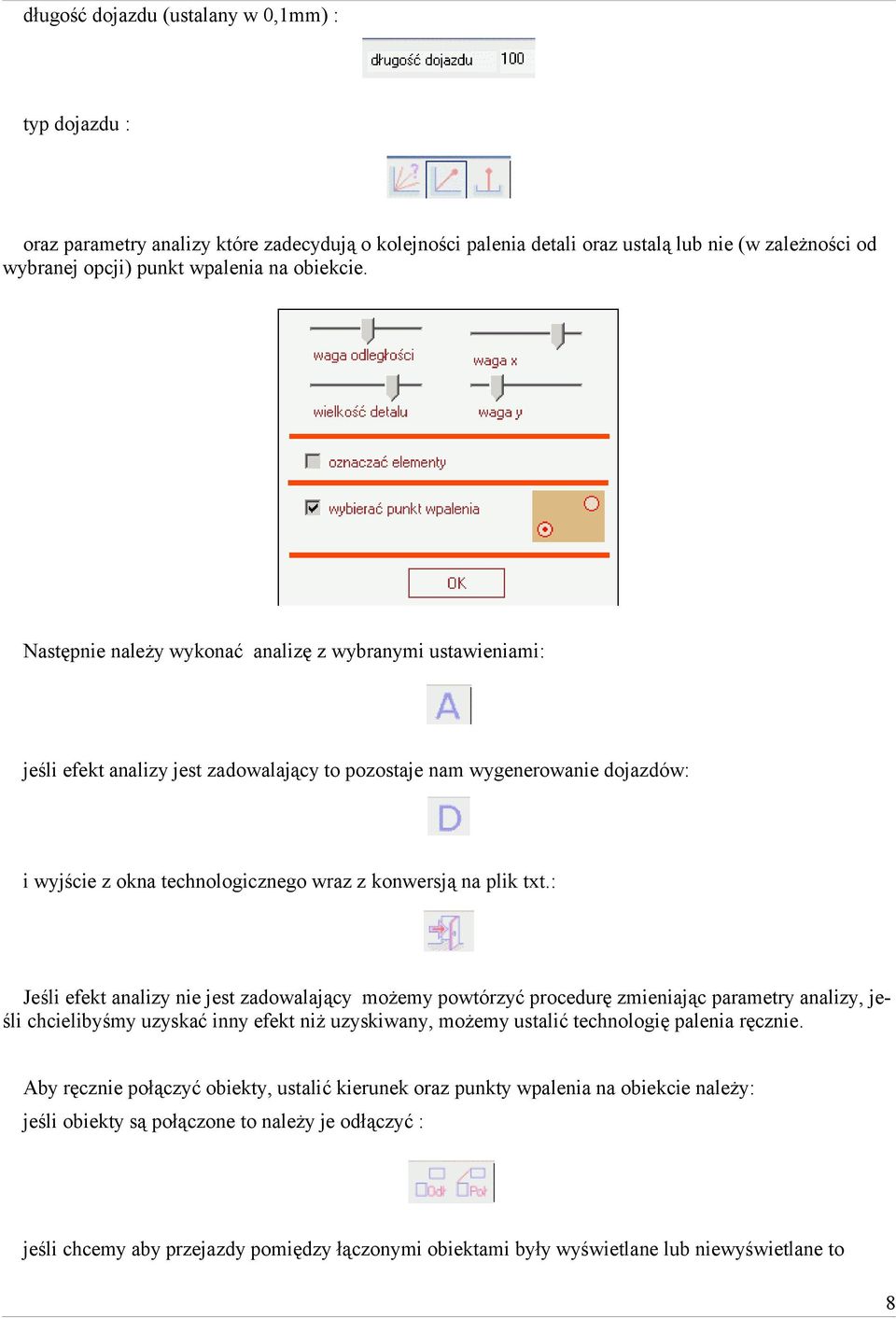

8 długość dojazdu (ustalany w 0,1mm) : typ dojazdu : oraz parametry analizy które zadecydują o kolejności palenia detali oraz ustalą lub nie (w zależności od wybranej opcji) punkt wpalenia na obiekcie. Następnie należy wykonać analizę z wybranymi ustawieniami: jeśli efekt analizy jest zadowalający to pozostaje nam wygenerowanie dojazdów: i wyjście z okna technologicznego wraz z konwersją na plik txt.: Jeśli efekt analizy nie jest zadowalający możemy powtórzyć procedurę zmieniając parametry analizy, jeśli chcielibyśmy uzyskać inny efekt niż uzyskiwany, możemy ustalić technologię palenia ręcznie. Aby ręcznie połączyć obiekty, ustalić kierunek oraz punkty wpalenia na obiekcie należy: jeśli obiekty są połączone to należy je odłączyć : jeśli chcemy aby przejazdy pomiędzy łączonymi obiektami były wyświetlane lub niewyświetlane to 8

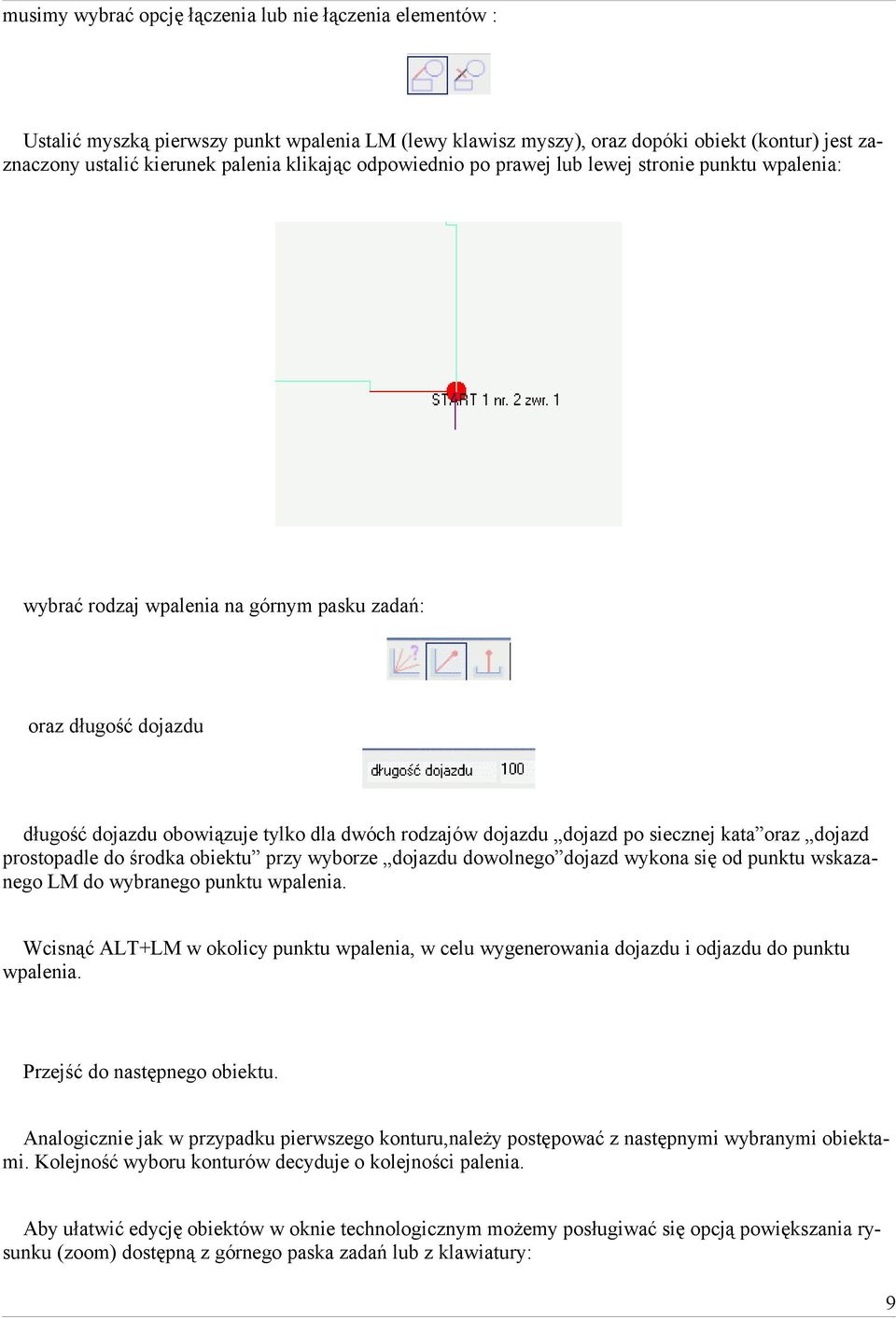

9 musimy wybrać opcję łączenia lub nie łączenia elementów : Ustalić myszką pierwszy punkt wpalenia LM (lewy klawisz myszy), oraz dopóki obiekt (kontur) jest zaznaczony ustalić kierunek palenia klikając odpowiednio po prawej lub lewej stronie punktu wpalenia: wybrać rodzaj wpalenia na górnym pasku zadań: oraz długość dojazdu długość dojazdu obowiązuje tylko dla dwóch rodzajów dojazdu dojazd po siecznej kata oraz dojazd prostopadle do środka obiektu przy wyborze dojazdu dowolnego dojazd wykona się od punktu wskazanego LM do wybranego punktu wpalenia. Wcisnąć ALT+LM w okolicy punktu wpalenia, w celu wygenerowania dojazdu i odjazdu do punktu wpalenia. Przejść do następnego obiektu. Analogicznie jak w przypadku pierwszego konturu,należy postępować z następnymi wybranymi obiektami. Kolejność wyboru konturów decyduje o kolejności palenia. Aby ułatwić edycję obiektów w oknie technologicznym możemy posługiwać się opcją powiększania rysunku (zoom) dostępną z górnego paska zadań lub z klawiatury: 9

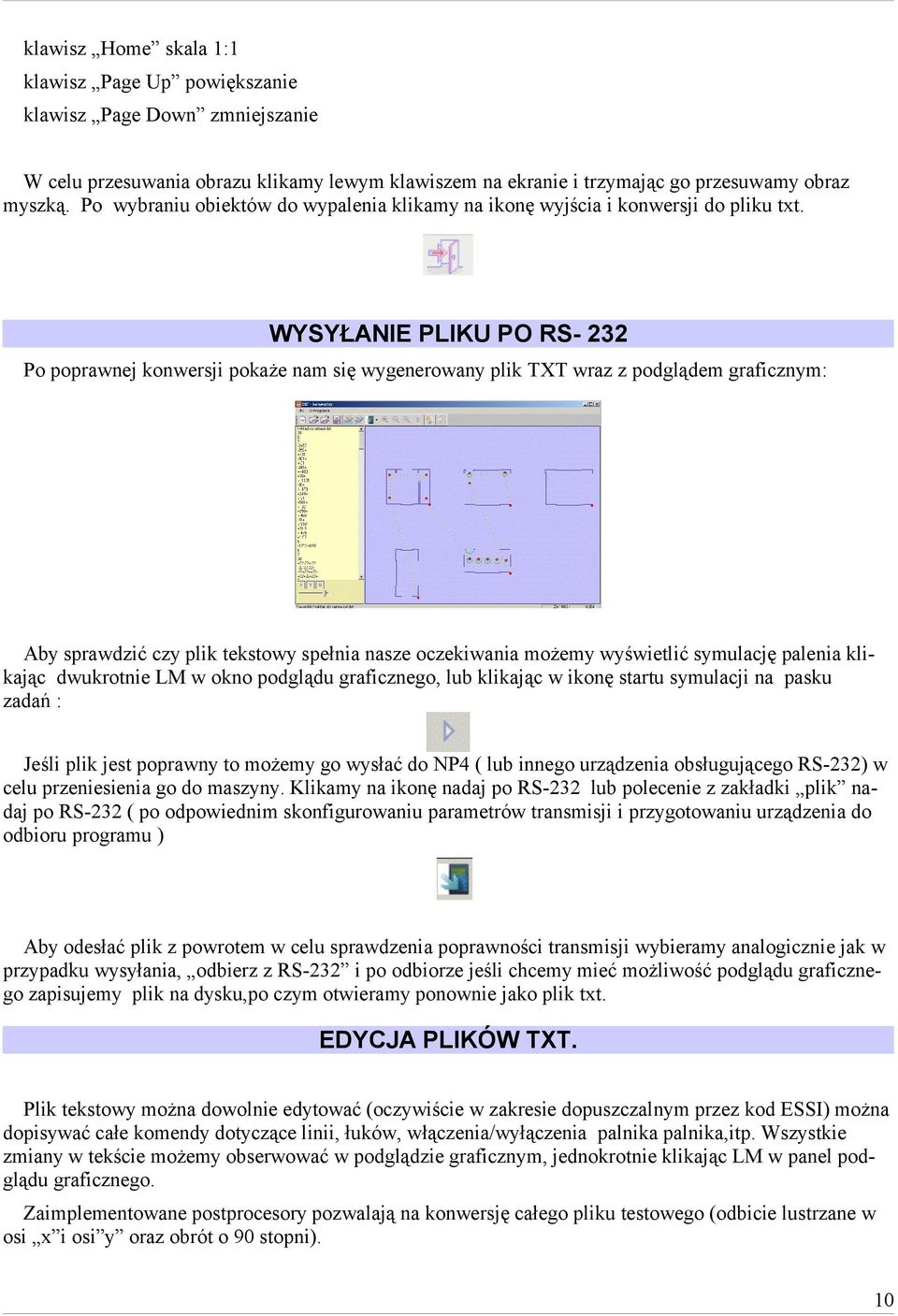

10 klawisz Home skala 1:1 klawisz Page Up powiększanie klawisz Page Down zmniejszanie W celu przesuwania obrazu klikamy lewym klawiszem na ekranie i trzymając go przesuwamy obraz myszką. Po wybraniu obiektów do wypalenia klikamy na ikonę wyjścia i konwersji do pliku txt. WYSYŁANIE PLIKU PO RS- 232 Po poprawnej konwersji pokaże nam się wygenerowany plik TXT wraz z podglądem graficznym: Aby sprawdzić czy plik tekstowy spełnia nasze oczekiwania możemy wyświetlić symulację palenia klikając dwukrotnie LM w okno podglądu graficznego, lub klikając w ikonę startu symulacji na pasku zadań : Jeśli plik jest poprawny to możemy go wysłać do NP4 ( lub innego urządzenia obsługującego RS-232) w celu przeniesienia go do maszyny. Klikamy na ikonę nadaj po RS-232 lub polecenie z zakładki plik nadaj po RS-232 ( po odpowiednim skonfigurowaniu parametrów transmisji i przygotowaniu urządzenia do odbioru programu ) Aby odesłać plik z powrotem w celu sprawdzenia poprawności transmisji wybieramy analogicznie jak w przypadku wysyłania, odbierz z RS-232 i po odbiorze jeśli chcemy mieć możliwość podglądu graficznego zapisujemy plik na dysku,po czym otwieramy ponownie jako plik txt. EDYCJA PLIKÓW TXT. Plik tekstowy można dowolnie edytować (oczywiście w zakresie dopuszczalnym przez kod ESSI) można dopisywać całe komendy dotyczące linii, łuków, włączenia/wyłączenia palnika palnika,itp. Wszystkie zmiany w tekście możemy obserwować w podglądzie graficznym, jednokrotnie klikając LM w panel podglądu graficznego. Zaimplementowane postprocesory pozwalają na konwersję całego pliku testowego (odbicie lustrzane w osi x i osi y oraz obrót o 90 stopni). 10

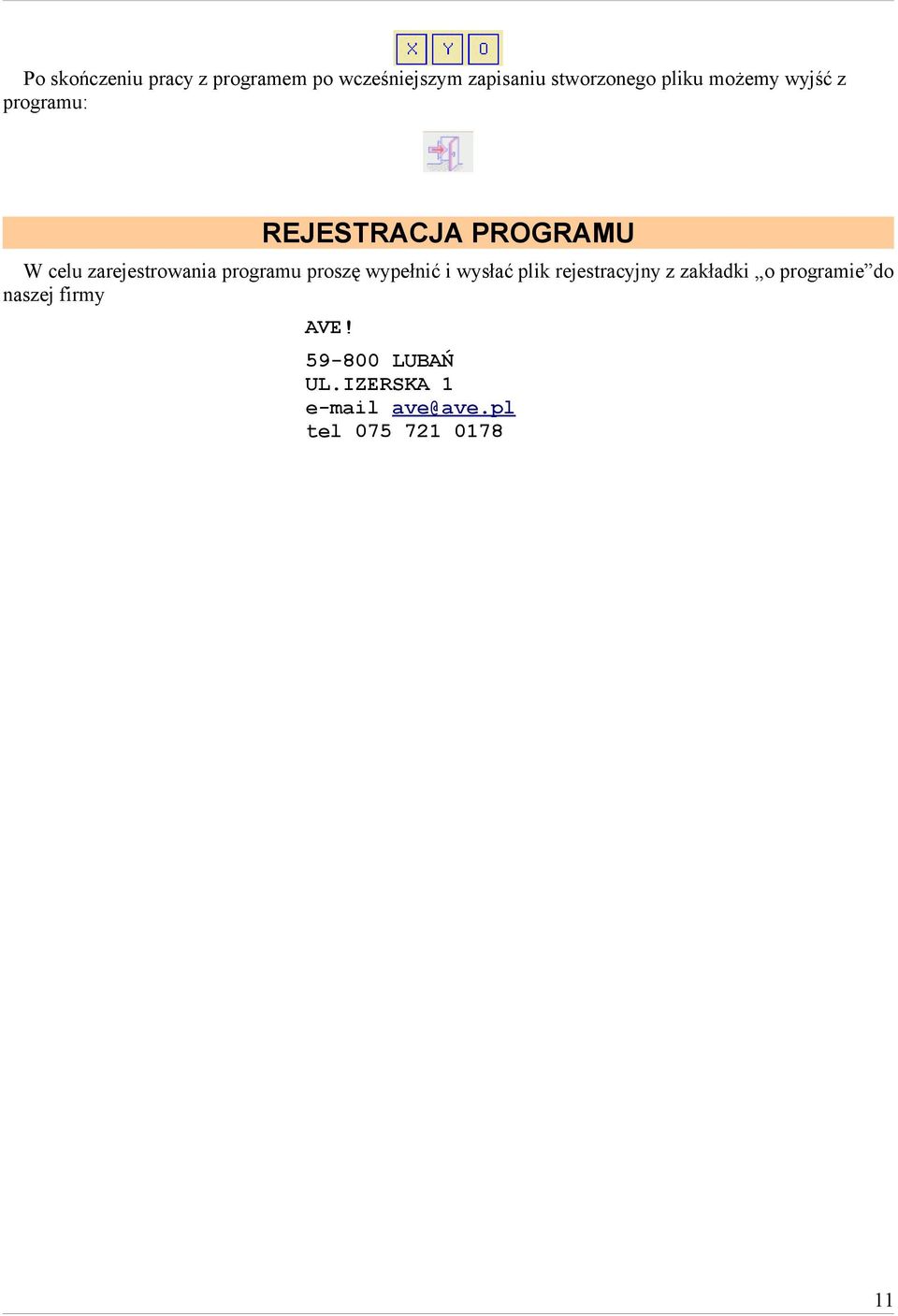

11 Po skończeniu pracy z programem po wcześniejszym zapisaniu stworzonego pliku możemy wyjść z programu: REJESTRACJA PROGRAMU W celu zarejestrowania programu proszę wypełnić i wysłać plik rejestracyjny z zakładki o programie do naszej firmy AVE! LUBAŃ UL.IZERSKA 1 ave@ave.pl tel
