1 Katalog sylwetek pojazdów AUTOVIEW Crash Analyse e.u. AUTOVIEW 2018 Instrukcja instalacji i wykorzystania w programach CYBID Copyright CYBID sp. z o.o sp.k.

2 2

3 Spis treści 1. Instalacja katalogu sylwetek AUTOVIEW Struktura zainstalowanego katalogu Automatyczny import rysunku AUTOVIEW jako sylwetki symulowanego pojazdu w programie V-SIM 4.0, 3.0 i Import rysunku AUTOVIEW jako sylwetki symulowanego pojazdu w programie V-SIM 4.0, 3.0, 2.0 i Import rysunku AUTOVIEW jako statycznej sylwetki w programach V-SIM 4.0, 3.0, 2.0 i 1.0 oraz PLAN 4.0, 3.0 i Import rysunku AUTOVIEW w programach PLAN 1.0 oraz TITAN Wymagania sprzętowe katalogu Deinstalacja katalogu

$1. Instalacja katalogu sylwetek AUTOVIEW Jeśli użytkownik planuje umieszczenie bazy pojazdów AUTOVIEW w miejscu innym niż domyślnie proponowane przez Instalator AUTOVIEW tj, C\: lub C:AUTOVIEW\ -$ $Przykładowo dla systemu WIN 10, jeśli planujemy umieszczenie bazy w folderze Dokumenty będzie to np. Documents\AUTOVIEW 2018.$

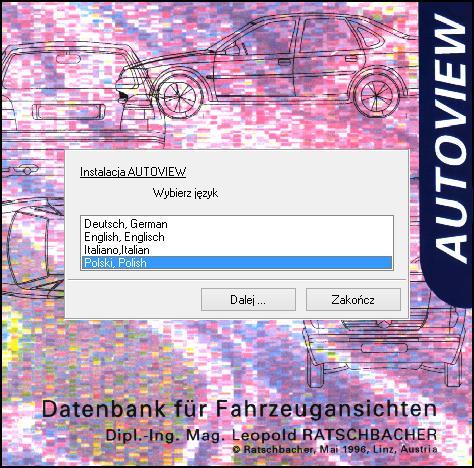

4 1. Instalacja katalogu sylwetek AUTOVIEW Jeśli użytkownik planuje umieszczenie bazy pojazdów AUTOVIEW w miejscu innym niż domyślnie proponowane przez Instalator AUTOVIEW tj, C\: lub C:AUTOVIEW\ - prosimy przed rozpoczęciem instalacji utworzyć folder docelowy do którego chcemy rozpakować bazę sylwetek pojazdów. Przykładowo dla systemu WIN 10, jeśli planujemy umieszczenie bazy w folderze Dokumenty będzie to np. Documents\AUTOVIEW Utworzony folder (pusty) będziemy mogli wskazać w dalszym procesie instalacji. Jeśli tego nie uczynimy dostępna będzie standardowa lokalizacji na dysku C:\ lub w folderze C:\AUTOVIEW. Po włożeniu płyty DVD-R z katalogiem AUTOVIEW do napędu z reguły, po chwili automatycznie powinien rozpocząć się proces instalacji. Jeżeli to nie nastąpi należy kliknąć menu Start w lewym, dolnym rogu ekranu, wybrać polecenie Uruchom, w okienku, które się pojawiło wpisać polecenie D:/Autorun (gdzie D oznacza literę napędu, do którego włożona została płyta) i zatwierdzić przez OK. Po rozpoczęciu instalacji w pierwszej kolejności wyświetlane jest okno dialogowe wyboru języka instalacji. Należy wybrać Polski, i kliknąć przycisk Dalej. W kolejnym kroku program instalacyjny wyświetli treść Umowy licencyjnej w języku angielskim. Należy przeczytać i przewinąć zawartość okna (licencja EULA) a po zakończeniu tej czynności zaakceptować klikając przycisk Dalej. 4

Dalej. Następnie program instalacyjny pyta o format plików graficznych instalowanych na komputerze.

5 W następnej kolejności program instalacyjny zapyta o kod instalacyjny. Należy wprowadzić w odpowiednie pola odczytany z umowy lub z opakowania nośnika kod instalacyjny (CD Key) w formacie XXXXXX - XXXXXX - XXXXXX i przejść dalej kliknąć przycisk Dalej. Następnie program instalacyjny pyta o format plików graficznych instalowanych na komputerze. Dla potrzeb wykorzystania w programach CYBID V-SIM oraz PLAN wystarczy zaznaczyć drugą opcję dla zbioru plików o rozszerzeniu (.DXF). W następnej kolejności program instalacyjny pyta o docelową lokalizację katalogu sylwetek w systemie plików użytkownika. Proponujemy wskazać folder Program Files\Autoview lub wskazać dowolny inny folder utworzony uprzednio. 5

$Jeśli nie wskażemy własnego folderu domyślnie zaproponowany będzie C:\ lub podkatalog:$

6 Po wskazaniu głównego katalogu program instalacyjny rozpoczyna instalację(rozpakowanie bazy do wskazanego folderu). Jeśli nie wskażemy własnego folderu domyślnie zaproponowany będzie C:\ lub podkatalog: C:\AUTOVIEW Po zaakceptowaniu lokalizacji rozpoczyna się kopiowanie plików na dysk. Postęp instalacji jest bezpośrednio prezentowany w wyświetlanym oknie dialogowym. 6

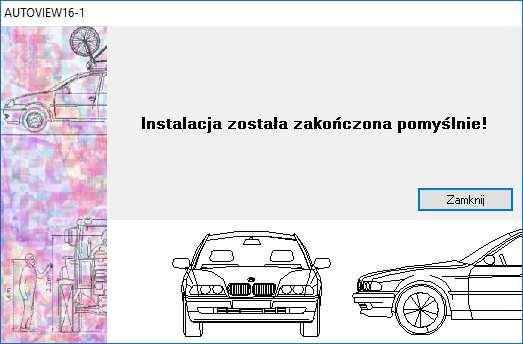

Na zakończenie pojawia się okno dialogowe informujące użytkownika o pomyślnym zakończeniu instalacji.

7 Proces instalacji kończy się poprzez wciśnięcie przycisku OK w oknie postępu instalacji, który jest aktywny po zakończeniu procesu kopiowania plików. Na zakończenie pojawia się okno dialogowe informujące użytkownika o pomyślnym zakończeniu instalacji. Po zakończeniu instalacji, we wskazanym przez użytkownika folderze pozostają pliki w wybranym formacie graficznym. Prosimy zapamiętać lokalizację tego folderu. Z tego miejsca należy je importować do programów graficznych. 7

8 2. Struktura zainstalowanego katalogu AUTOVIEV DXF DXF CAD ANIMAL BIKE BUS CAR PERSON SPECIAL TRUCK & TRAILER 3D FRONT REAR SIDE TOP ALFA AUDI BMW CHRYSLER CITROEN ANIMAL BIKE BUS CAR PERSON SPECIAL TRUCK & TRAILER STRUKTURA BAZY PROGRAMY SYMULACYJNE (V-SIM, PC-CRASH)... A4-4D1996.dxf A4-4D2001.dxf... PROGRAMY GRAFICZNE (PLAN, DESIGNER, AUTOCAD) HORSE PFERD-0000.dxf BMW K dxf SETRA SETRA dxf SETRA dxf... ALFA AUDI... A4-4D1996.dxf A4-4D2001.dxf A4-4D2006.dxf

9 3. Automatyczny import rysunku AUTOVIEW jako sylwetki symulowanego pojazdu w programie V-SIM 4.0, 3.0 i 2.0 Ze względu na wprowadzone, niezależne od nas, zmiany w strukturze organizacyjnej biblioteki, począwszy od AUTOVIEW 2016, automatyczny import sylwetki z biblioteki do programu V-SIM w wersji 2.0 lub wyższej został wyłączony. Ograniczenie dotyczy zarówno automatycznego importu sylwetki do modelu dynamicznego(symulacja) jak i automatycznego tworzenia pliku zawierającego sylwetki statyczne, w dostępnych rzutach, tworzonego w oparciu o dane pojazdów biorących udział w symulacji wykorzystywanych do analizy porównawczej uszkodzeń. Bez zmian pozostała możliwość ręcznego wyboru sylwetki interesującego nas pojazdu, która może być wykorzystana zarówno w modelu dynamicznym jak i w analizie porównawczej (sylwetki statyczne). 4. Import rysunku AUTOVIEW jako sylwetki symulowanego pojazdu w programie V-SIM 4.0, 3.0, 2.0 i 1.0 Aby wprowadzić dla symulowanego pojazdu sylwetkę z katalogu AUTOVIEW należy wywołać dialog Właściwości pojazdu, następnie przejść do zakładki Sylwetka. Na zakładce tej należy kliknąć umieszczony u góry przycisk Załaduj. Wyświetlony zostanie dialog Otwórz plik, w którym należy wskazać katalog, w którym zainstalowana została baza AUTOVIEW. W katalogu tym należy wybrać podkatalog DXF, następnie rodzaj pojazdu(bike, Bus, Car itd.), markę pojazdu i konkretny plik sylwetki. Po zaakceptowaniu wyboru pliku pojawia się podgląd zaimportowanej sylwetki. Następnie, w razie potrzeby, należy skorygować wielkości Wystające elementy sylwetki (lewo / prawo / tył / przód) tak, aby lusterka i ewentualne przedłużenia osi podłużnej pojazdu znalazły się poza zaznaczonym rozmiarem katalogowym(prostokątny obrys). 5. Import rysunku AUTOVIEW jako statycznej sylwetki w programach V-SIM 4.0, 3.0, 2.0 i 1.0, PLAN 4.0, 3.0 i 2.0 oraz TITAN 2.0 Aby wprowadzić rysunek z katalogu AUTOVIEW jako statyczną sylwetkę należy wybrać polecenie Plik\Importuj\Plik (skrót klawiszowy Ctrl+I) lub Wstaw\Obrazek (skrót klawiszowy Ctrl+I) i kliknąć w obszarze roboczym programu. Wyświetlony zostanie dialog Otwórz plik, w którym należy wskazać katalog, w którym zainstalowany została baza AUTOVIEW. W katalogu tym należy wybrać podkatalog DXF-CAD, następnie odpowiedni katalog (Front - rzuty z przodu, Top - rzuty z góry, Rear - rzuty z tyłu, Side - rzuty z boku), następnie rodzaj pojazdu, markę pojazdu i na koniec konkretny plik sylwetki. Po zaakceptowaniu wyboru pliku wprowadzona zostaje do projektu sylwetka w odpowiedniej skali i wybranym rzucie prostokątnym. 6. Import rysunku AUTOVIEW w programach PLAN 1.0 oraz TITAN Programy PLAN 1.0 oraz TITAN nie umożliwiają bezpośredniego importu żadnych z formatów graficznych, w których zapisane są sylwetki AUTOVIEW. Umożliwiają one jedynie import wektorowej grafiki z plików w formatach Metaplik Windows (WMF) oraz Rozszerzony Metaplik Windows (EMF). W tym przypadku konieczne jest np. zastosowanie zewnętrznego programu graficznego, który przekonwertuje rysunek do jednego z wyżej wymienionych formatów graficznych. Takim 9

10 programem może być CorelDRAW!, Micrografx Designer, AutoDesk AutoCAD lub inny. W programie tym otwieramy jedną z sylwetek AUTOVIEW, a następnie wykonujemy eksport do formatu Rozszerzony Metaplik Windows (EMF) lub Metaplik Windows (WMF). Szczegółowy sposób postępowania zależny jest od konkretnego programu i powinien być opisany w jego dokumentacji. Zapisaną w ten sposób sylwetkę importujemy w programach PLAN 1.0 lub TITAN za pomocą polecenia Plik\Importuj\Plik lub Wstaw\Obrazek, jak opisano w poprzednim przypadku. Transformacji pliku z zapisu wektorowego DXF na zapiś WMF lub EMF można również dokonać przy użyciu programów V-SIM, PLAN w odpowiednich wersjach, wykorzystując w tym celu funkcję Eksportu. 7. Wymagania sprzętowe katalogu Katalog AUTOVIEW przeznaczony jest do pracy w 32/64-bitowym środowisku Microsoft Windows. Jedynym wymogiem do instalacji katalogu jest odpowiednia ilość wolnej przestrzeni w systemie dyskowym. Poniżej zestawiono wymaganą ilość miejsca (około) w zależności od zakresu instalacji: 2,6, GB ograniczona instalacja (tylko pliki DXF) ok. 8 GB pełna instalacja (wszystkie formaty plików) 8. Deinstalacja katalogu Katalog AUTOVIEW nie posiada specjalnego programu deinstalacyjnego. Jeżeli z jakichkolwiek powodów wystąpi potrzeba usunięcia katalogu AUTOVIEW z komputera należy za pomocą Eksploratora Windows usunąć folder, w którym została zainstalowana baza sylwetek. 10
