1 VComNet Podręcznik użytkownika Wstęp VComNet przeznaczony jest do wdrażania aplikacji komunikacyjnych uruchomionych na komputerze PC z systemem Windows z urządzeniami połączonymi poprzez RS485 (RS422/RS232) do systemu LAN-RING. Przemysłowe switche LAN-RING umożliwiają podłączenie magistrali RS485 (RS422/RS232) urządzeń końcowych z systemem nadrzędnym poprzez interfejs sieci Ethernet network. Komunikacja od strony PC realizowana jest poprzez wirtualne porty szeregowe, które odwzorowują wysyłanie i odbieranie adresów IP (TCP/UDP) switchów LAN-RING. Przekierowanie ruchu z tych wirtualnych portów szeregowych realizowane jest przez process aplikacji VComNet uruchomiony w tle, który ma możliwość parametryzacji za pomocą pliku konfiguracyjnego aplikacji. Właściwości aplikacji Transparentna komunikacja z urządzeniami za pomocą wirtualnych portów szeregowych Możliwość wysyłania i odbierania danych z wykorzystaniem adresów IP Możliwość zdefiniowania dowolnej liczby wirtualnych portów szeregowych Mapowanie wysyłania i odbierania adresu IP dla każdego zdefiniowanego wirtualnego portu szeregowego Implementacja za pośrednictwem sterownika systemowego do wirtualizacji portów szeregowych i trasowania procesów uruchomionych w tle. Schemat blokowy od vcomnet blokové schéma RS485 RS485 RS485 «driver» Virtual IP: «process» ComNET redirector COM4 COM driver IP: COM5 IP: x «library» MetelCom LAN IP: IP: IP: x COMx PC Windows XP Konfigurace směrování dat COM portů Okno stanu aplikacji -1 -

2 Instalacja Instalację aplikacji rozpoczyna plik VcomNet_install.exe. Uzytkownik proszony jest o podanie folderu docelowego, w którym program zostanie zainstalowany. Przed zakończeniem instalacji pojawi się menu wyboru trybu. W trybie "Administrator" można wykonać całą konfigurację aplikacji VcomNet. Uwaga: dla aktywnego trybu "Administrator" muszą być włączone prawa administratora Windows. Tryb "User" służy do odczytywania danych z aplikacji, ale nie pozwala skonfigurować portów i aplikacji. Po zakończonej instalacji na pulpicie zostanie utworzony skrót VComNet. Aplikacja uruchomi się automatycznie. Na głównym pasku narzędzi pojawi się ikona VcomNet. Jeśli na komputerze znajduje się wcześniejsza wersja VcomNet, zostanie ona odinstalowana podczas instalacji. Możesz zostać poproszony o zamknięcie uruchomionyh aplikacji "Wyjdź i zatrzymaj" lub sprawdzenie zakończenia usługi w "Menadżerze zadań". Uruchamianie i obsługa aplikacji Po uruchomieniu aplikacji VComNet, do zasobnika systemowego (na pasku narzędzi) dodana zostanie ikona aplikacji. Klikając w ikonę lewym przyciskiem myszy pojawi się informacja stanu utworzonych portów wirtualnych. Dodatkowe funkcje dostępne są w menu kontekstowym, poprzez kliknięcie prawym przyciskiem myszy i wybranie Konfiguracja. Wybierając opcję Wyjdź i zatrzymaj aplikacja zostanie zakończona. Informacja stanu informacja o stanie Konfiguracja konfiguracja parametrów połączenia Wyjdź i zatrzymaj zakończenie aplikacji i usługi Zakładki dla możliwych kombinacji portów COM Dodaj dodanie nowego połączenia Edytuj edytowanie aktualnego połączenia Usuń usuwanie istniejącego połączenia Zastosuj zapisanie, potwierdzenie zmian Start, Stop uruchomienie, zatrzymanie usługi OK potwierdzanie, zamykanie okna Anuluj zmiany nie zostaną zastosowane Autostart ustawianie warunków dla usług aplikacji VcomNet -2 -

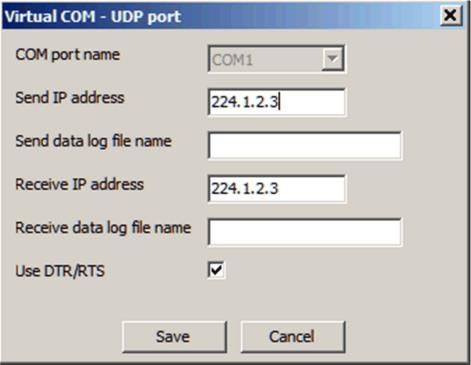

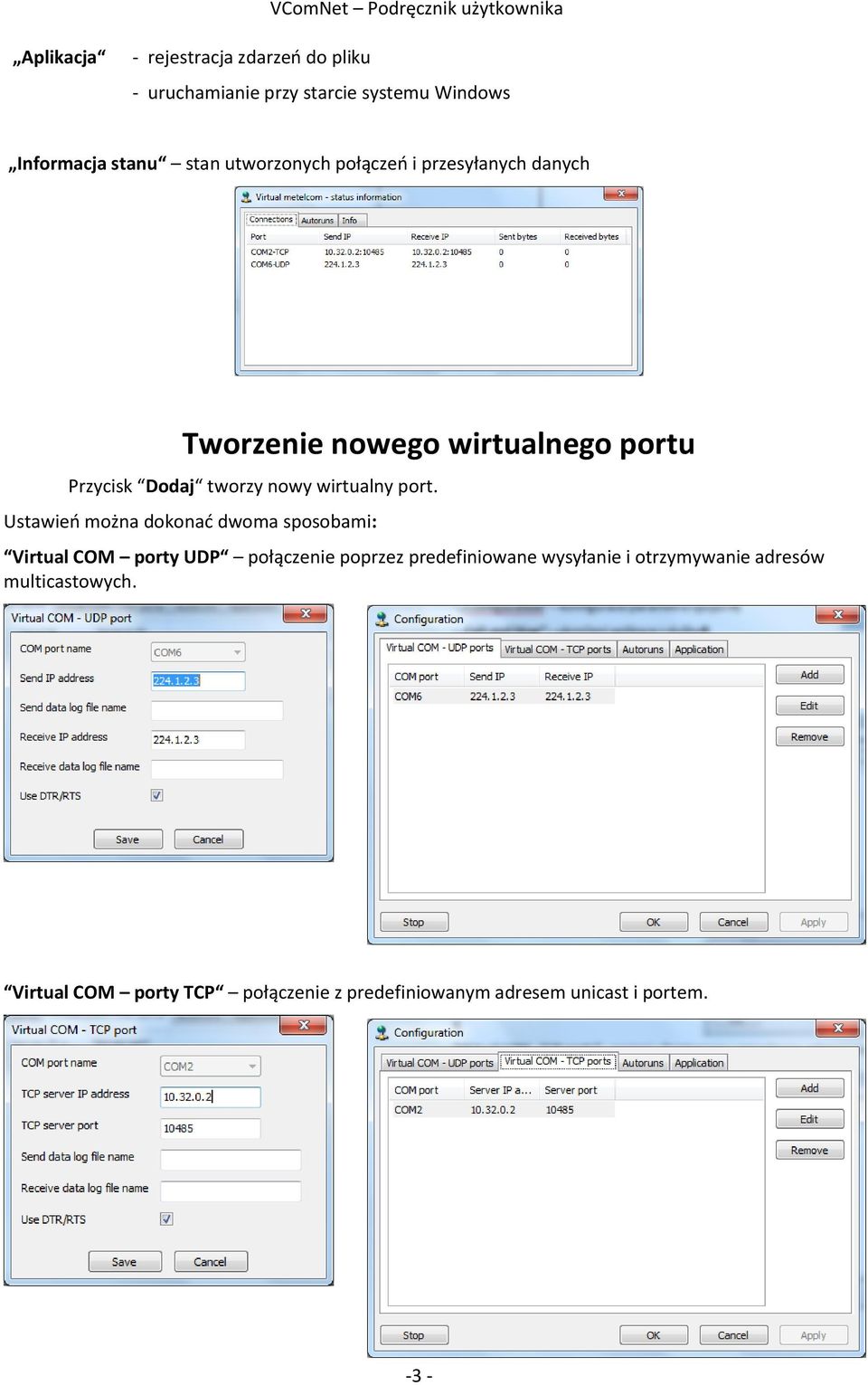

3 Aplikacja - rejestracja zdarzeń do pliku - uruchamianie przy starcie systemu Windows Informacja stanu stan utworzonych połączeń i przesyłanych danych Tworzenie nowego wirtualnego portu Przycisk Dodaj tworzy nowy wirtualny port. Ustawień można dokonać dwoma sposobami: Virtual COM porty UDP połączenie poprzez predefiniowane wysyłanie i otrzymywanie adresów multicastowych. Virtual COM porty TCP połączenie z predefiniowanym adresem unicast i portem. -3 -

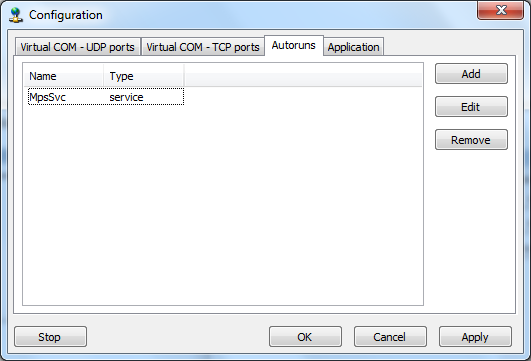

4 Po zapisaniu nowych wirtualnych portów przy użyciu opcji "Zapisz", nowe porty zostały zapisane tylko do konfiguracji programu. Wszystkie zmiany zostaną zapisane po kliknięciu Zastosuj. Nowo utworzony port wirtualny może być dostępny z każdej aplikacji z domyślnymi parametrami portu szeregowego. Edytowanie parametrów wirtualnego portu Dostosowanie parametrów istniejącego wirtualnego portu szeregowego wykonuje się klikając przycisk "Edytuj", po czym pojawia się okno dialogowe do edycji informacji o wybranym porcie wirtualnym. Można edytować tylko adresy IP odbierania i wysyłania. Zmiana nazwy portu wirtualnego nie jest dozwolona. Zmiana nazwy portu wirtualnego może być dokonana jedynie przez usunięcie portu i utworzenie nowego pod inną nazwą. Wynika to z zainstalowanego już sterownika wirtualnego portu szeregowego. Ostrzeżenie: parametry portów mogą być zmieniane tylko wówczas, gdy nie są aktualnie używane. Zmiany ustawień wirtualnych portów zapisuje się poprzez Zapisz Zastosuj. Ustawienie usługi zależności Niezbędne jest opóźnienie startu usługi uzależnionej od utworzenia portu COM lub inicjalizacji VcomNet. Wpisz nazwę usługi w zakładce Autostart. Zmiany potwierdza kliknięcie Zastosuj. -4 -

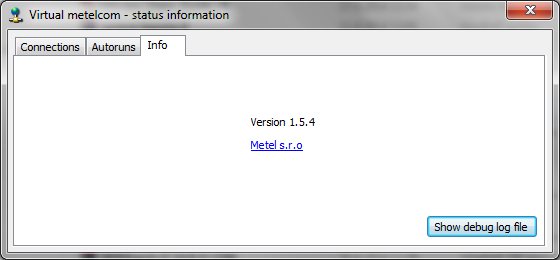

5 W zakładce Aplikacja można ustawić rejestrację, zmianę trybu użytkownika, zachowanie aplikacji oraz możliwość uruchamiania aplikacji przy starcie systemu Windows. Zakładka Info zawiera informacje o zainstalowanej wersji aplikacji i opcję wyświetlania plików rejestrów. Aplikację VComNet można pobrać ze strony Wpisywać i zmieniać ustawienia aplikacji może tylko użytkownik z uprawnieniami administratora. Konta użytkownika mają ograniczone możliwości, chyba że administrator określi inaczej. Historia: VComNet Zmodyfikowana wewnętrzna struktura trasowania danych VComNet Usunięta zakładka portu serwera TCP, zabroniona wielokrotność aplikacji VComNet Rozdzielenie trybów Administrator i Użytkownik *Producent zastrzega sobie prawo do ciągłych dostosowań technicznych -5 -
