1 B R A M Y G A R A Ż O W E PRZEMYSŁOWE CENNIK OBOWIĄZUJE OD

2 SPIS TREŚCI str. 3 str. 4 str. 5 str. 6-7 str. 8 str. 9 str str str str. 16 str Deklaracje zgodności Brama garażowa segmentowa ryflowana/kasetonowa - dane techniczne Bramy garażowe - Informacje techniczne Brama garażowa segmentowa ryflowana/kasetonowa Brama segmentowa garażowa - rodzaje i kolorystyka paneli Termookna do bram segmentowych dopłat Brama przemysłowa segmentowa sekcje pełne stalowe Brama przemysłowa segmentowa sekcje szprosowe aluminiowe Brama przemysłowa segmentowa sekcje pełne stalowe/sekcje szprosowe aluminiowe dopłat Pomiarowanie i rodzaje prowadzeń bramy przemysłowe dane techniczne Brama rolowana Heroal 75D / 75E CENNIK OBOWIĄZUJE OD

3 Deklaracje zgodności DEKLARACJA ZGODNOŚCI NR 1 WZÓR 1. Producent wyrobu budowlanego : MIROLA MISZKA SPÓŁKA JAWNA UL. MIKOŁOWKSA ORZESZE NIP: Nazwa wyrobu budowlanego : BRAMY SEGMENTOWA PRZEMYSŁOWA GUMPP URUCHAMIANA RĘCZNIE 3. Adres zakładu produkującego wyrób : ZAKŁAD PRODUKCJI BRAM I ROLET UL. DRUKARSKA ORZESZE 4. Rodzaj i zakres stosowania wyrobu budowlanego : BRAMA PRZEZNACZONA JEST DO STOSOWANIA JAKO PRZEGRODA PIONOWA W BUDYNKACH BUDOWNICTWA OGÓLNEGO ORAZ GARAŻOWYCH 5. Norma zharmonizowana : PN-EN :2005 BRAMY. NORMA WYROBU. WYROBY BEZ WŁAŚCIWOŚCI DOTYCZĄCYCH ODPORNOŚCI OGNIOWEJ LUB DYMOSZCZELNOŚCI 6. Zgodnie ze sprawozdaniem z badań nr: 1017-CPD-267/06/02/05/0 wykonanych przez: TUV CZ Sp. z o. o. 7. Deklarowane właściwości użytkowe wyrobu budowlanego : DEKLARACJA ZGODNOŚCI NR 2 WZÓR 1. Producent wyrobu budowlanego : MIROLA MISZKA SPÓŁKA JAWNA UL. MIKOŁOWKSA ORZESZE NIP: Nazwa wyrobu budowlanego : BRAMY SEGMENTOWA PRZEMYSŁOWA GUMPP URUCHAMIANA AUTOMATYCZNIE 3. Adres zakładu produkującego wyrób : ZAKŁAD PRODUKCJI BRAM I ROLET UL. DRUKARSKA ORZESZE 4. Rodzaj i zakres stosowania wyrobu budowlanego : BRAMA PRZEZNACZONA JEST DO STOSOWANIA JAKO PRZEGRODA PIONOWA W BUDYNKACH BUDOWNICTWA OGÓLNEGO ORAZ GARAŻOWYCH 5. Norma zharmonizowana : PN-EN :2005 BRAMY. NORMA WYROBU. WYROBY BEZ WŁAŚCIWOŚCI DOTYCZĄCYCH ODPORNOŚCI OGNIOWEJ LUB DYMOSZCZELNOŚCI 6. Zgodnie ze sprawozdaniem z badań nr: 1017-CPD-267/06/02/05/0 wykonanych przez: TUV CZ Sp. z o. o. 7. Deklarowane właściwości użytkowe wyrobu budowlanego : Cecha Wymagania Wyniki badań Wodoszczelność EN p spełnia Wydzielanie substancji niebezpiecznych EN p nie dotyczy Odporność na obciążenie wiatrem EN p spełnia Współczynnik przenikania ciepła U EN p spełnia Przepuszczalność powietrza EN p spełnia Bezpieczne otwieranie EN p spełnia Określenie geometrii elementów szklanych EN p spełnia Wytrzymałość mechaniczna i stateczność EN p spełnia Siły wywierane (w bramach z napędem) EN p nie dotyczy 8. Partia wyrobu objęta deklaracją: ZLECENIE NR : DLA FIRMY : Deklaruję z pełna odpowiedzialnością, że wyroby z partii określonej w pkt. 8 są zgodne z dokumentami odniesienia wymienionymi w pkt. 5. Cecha Wymagania Wyniki badań Wodoszczelność EN p spełnia Wydzielanie substancji niebezpiecznych EN p nie dotyczy Odporność na obciążenie wiatrem EN p spełnia Współczynnik przenikania ciepła U EN p spełnia Przepuszczalność powietrza EN p spełnia Bezpieczne otwieranie EN p spełnia Określenie geometrii elementów szklanych EN p spełnia Wytrzymałość mechaniczna i stateczność EN p spełnia Siły wywierane (w bramach z napędem) EN p spełnia 8. Partia wyrobu objęta deklaracją: ZLECENIE NR : DLA FIRMY : Deklaruję z pełna odpowiedzialnością, że wyroby z partii określonej w pkt. 8 są zgodne z dokumentami odniesienia wymienionymi w pkt. 5. Orzesze, dn r.... ( miejsce i data wystawienia) (podpis osoby upoważnionej) Orzesze, dn r.... ( miejsce i data wystawienia) (podpis osoby upoważnionej) sztuka zasłaniania... sztuka zasłaniania...

4 Brama segmentowa garażowa ryflowana/kasetonowa dane techniczne Lista elementów bramy 1 termopanel 2 listwa końcowa dolna 3 uszczelka dolna 4 prowadnica pionowa 5 prowadnica pozioma 6 zawias wewnętrzny 7 zawiesie linowe 8 wał 9 głowice 10 zabezpieczenie sprężyn 11 łącznik wału 12 górna listwa końcowa 13 górna uszczelka 14 konsola boczna 15 sprężyny 16 rolki pośrednie 17 mocowanie rolki górnego termopanela 18 rygiel boczny 19 zawias boczny mocowania rolki 20 uchwyt 21 ceownik spinający 22 podwieszenie z kątownika perforowanego 23 bębny linowe 24 napęd elektryczny szynowy 25 zamek z ryglami bocznymi Opis techniczny: Standardowy pancerz bram segmentowych składa się z sekcji o grubości 40 mm oraz wysokości 500 mm lub 610 mm, pokrytych obustronnie blachą stalową, ocynkowanych ogniowo i powlekanych poliestrem, wypełnionych bezfreonową pianką poliuretanową oraz wzmocnionych w miejscu mocowania zawiasów. Rozwiązania konstrukcyjne sekcji zabezpieczają użytkownika bramy przed przygnieceniem palców. Dostępne są następujące wykonania sekcji: Przetłoczenia ryflowane faktura zewnętrzna: stucco - skórka pomarańczy faktura wewnętrzna: stucco - skórka pomarańczy (z przetłoczeniami poziomymi) Przetłoczenia kasetonowe faktura zewnętrzna: woodgrein - drewnopodobna faktura wewnętrzna: stucco - skórka pomarańczy (z przetłoczeniami poziomymi) Z jednym przetłoczeniem i bez przetłoczeń faktura zewnętrzna: gładka faktura wewnętrzna: stucco - skórka pomarańczy Mikroprofilowane faktura zewnętrzna: gładka faktura wewnętrzna: stucco - skórka pomarańczy Ciężar 1m 2 pancerza bramy wynosi 14kg. Szczelność bramy zapewniają uszczelki pomiędzy sekcjami oraz po obwodzie bramy (obejmujące 2 uszczelki w prowadnicach pionowych, nadprożową oraz w listwie końcowej). Wyposażenie bramy stanowi ponadto ocynkowana konstrukcja prowadnic pancerza, układ skrętnych sprężyn wyrównoważających (ocynkowanych) zaprojektowanych dla miń 10tyś cykli. Minimalna wysokość nadproża wymagana przy standardowym wykonaniu bramy wynosi 200 mm (uwaga! przy zastosowaniu napędu elektrycznego wysokość ta wynosi min. 250 mm). 4 BRAMY

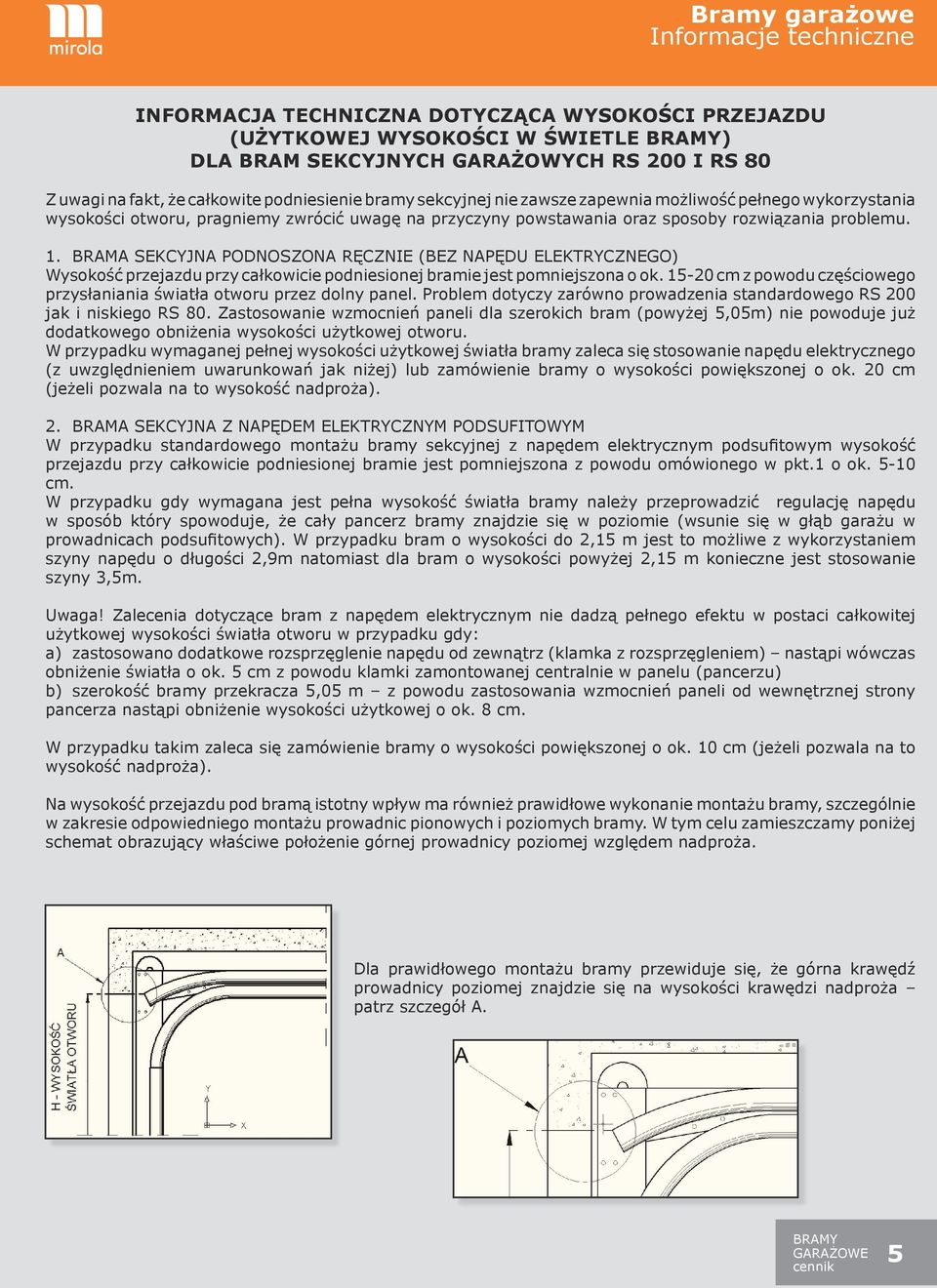

5 Bramy garażowe Informacje techniczne INFORMACJA TECHNICZNA DOTYCZĄCA WYSOKOŚCI PRZEJAZDU (UŻYTKOWEJ WYSOKOŚCI W ŚWIETLE BRAMY) DLA BRAM SEKCYJNYCH GARAŻOWYCH RS 200 I RS 80 Z uwagi na fakt, że całkowite podniesienie bramy sekcyjnej nie zawsze zapewnia możliwość pełnego wykorzystania wysokości otworu, pragniemy zwrócić uwagę na przyczyny powstawania oraz sposoby rozwiązania problemu. 1. BRAMA SEKCYJNA PODNOSZONA RĘCZNIE (BEZ NAPĘDU ELEKTRYCZNEGO) Wysokość przejazdu przy całkowicie podniesionej bramie jest pomniejszona o ok cm z powodu częściowego przysłaniania światła otworu przez dolny panel. Problem dotyczy zarówno prowadzenia standardowego RS 200 jak i niskiego RS 80. Zastosowanie wzmocnień paneli dla szerokich bram (powyżej 5,05m) nie powoduje już dodatkowego obniżenia wysokości użytkowej otworu. W przypadku wymaganej pełnej wysokości użytkowej światła bramy zaleca się stosowanie napędu elektrycznego (z uwzględnieniem uwarunkowań jak niżej) lub zamówienie bramy o wysokości powiększonej o ok. 20 cm (jeżeli pozwala na to wysokość nadproża). 2. BRAMA SEKCYJNA Z NAPĘDEM ELEKTRYCZNYM PODSUFITOWYM W przypadku standardowego montażu bramy sekcyjnej z napędem elektrycznym podsufitowym wysokość przejazdu przy całkowicie podniesionej bramie jest pomniejszona z powodu omówionego w pkt.1 o ok cm. W przypadku gdy wymagana jest pełna wysokość światła bramy należy przeprowadzić regulację napędu w sposób który spowoduje, że cały pancerz bramy znajdzie się w poziomie (wsunie się w głąb garażu w prowadnicach podsufitowych). W przypadku bram o wysokości do 2,15 m jest to możliwe z wykorzystaniem szyny napędu o długości 2,9m natomiast dla bram o wysokości powyżej 2,15 m konieczne jest stosowanie szyny 3,5m. Uwaga! Zalecenia dotyczące bram z napędem elektrycznym nie dadzą pełnego efektu w postaci całkowitej użytkowej wysokości światła otworu w przypadku gdy: a) zastosowano dodatkowe rozsprzęglenie napędu od zewnątrz (klamka z rozsprzęgleniem) nastąpi wówczas obniżenie światła o ok. 5 cm z powodu klamki zamontowanej centralnie w panelu (pancerzu) b) szerokość bramy przekracza 5,05 m z powodu zastosowania wzmocnień paneli od wewnętrznej strony pancerza nastąpi obniżenie wysokości użytkowej o ok. 8 cm. W przypadku takim zaleca się zamówienie bramy o wysokości powiększonej o ok. 10 cm (jeżeli pozwala na to wysokość nadproża). Na wysokość przejazdu pod bramą istotny wpływ ma również prawidłowe wykonanie montażu bramy, szczególnie w zakresie odpowiedniego montażu prowadnic pionowych i poziomych bramy. W tym celu zamieszczamy poniżej schemat obrazujący właściwe położenie górnej prowadnicy poziomej względem nadproża. Dla prawidłowego montażu bramy przewiduje się, że górna krawędź prowadnicy poziomej znajdzie się na wysokości krawędzi nadproża patrz szczegół A. BRAMY 5

6 Brama segmentowa garażowa ryflowana/kasetonowa Brama segmentowa garażowa - przetłoczenie ryflowane Cena bramy określana jest na podstawie szerokości i wysokości otworu w świetle. Dla wymiarów pośrednich należy przyjmować cenę z następnego przedziału cenowego. Cena nie zawiera podatku VAT i kosztu montażu Cena odnosi się do bram w kolorze standardowym: kolor zewnętrzny biały 9016, brąz 8014, srebrny 9006, antracyt 7016; kolor wewnętrzny biały Dopłata do kolorystyki ZŁOTY DĄB, ORZECH, MAHOŃ: do ceny z tabeli +10% wysokość/szerokość Wzmocnienia na panelach stosowane od 5050 mm szerokości. Brama segmentowa garażowa z jednym przetłoczeniem i bez przetłoczeń, mikroprofilowane Cena bramy określana jest na podstawie szerokości i wysokości otworu w świetle. Dla wymiarów pośrednich należy przyjmować cenę z następnego przedziału cenowego. Cena nie zawiera podatku VAT i kosztu montażu Wzmocnienia na panelach stosowane od 5050 mm szerokości. Cena odnosi się do bram w kolorze zewnętrznym złoty dąb i orzech (mikroprofilowane: antracyt 7016, srebrny 9006 ); kolor wewnętrzny biały Dopłata do okleinowania wg. kolorystyki Renolit (dotyczy tylko paneli gładkich bez przetłoczeń) : 300zl/m 2 wysokość/szerokość Brama segmentowa garażowa - przetłoczenia kasetonowe Cena bramy określana jest na podstawie szerokości i wysokości otworu w świetle. Dla wymiarów pośrednich należy przyjmować cenę z następnego przedziału cenowego. Cena nie zawiera podatku VAT i kosztu montażu Cena odnosi się do bram w kolorze standardowym: kolor zewnętrzny biały 9016, brąz 8014; kolor wewnętrzny biały Dopłata do kolorystyki ZŁOTY DĄB, ORZECH, MAHOŃ: do ceny z tabeli +10% wysokość/szerokość Wzmocnienia na panelach stosowane od 5050 mm szerokości. zakres niedostępny dla prowadzenia RS 80 6 BRAMY

7 Brama segmentowa garażowa ryflowana/kasetonowa dopłat Wyposażenie dodatkowe do bram garażowych Artykuł cena netto jednostki Napęd Dexxo OPTIMO z szyną 2.9m (Pow. max: 9 m 2 ; Wys. max: RS m, RS m, 2 piloty 2-kanałowe) 850 szt. Napęd Dexxo OPTIMO z szyną 3.5m (Pow. max: 9 m 2 ; Wys. max: RS m, RS m, 2 piloty 2-kanałowe) 920 szt. Napęd Dexxo Pro 800 N z szyną 2.9m (Pow. max: 12m 2 ; Wys. max: RS m, RS m, 2 piloty 2-kanałowe) 1050 szt. Napęd Dexxo Pro 800 N z szyną 3.5m (Pow. max: 12m 2 ; Wys. max: RS m, RS m, 2 piloty 2-kanałowe) 1120 szt. Napęd Dexxo Pro 1000 N z szyną 2.9 m (Pow. max: 12m 2 ; Wys. max: RS m, RS m, 2 piloty 2-kanałowe) 1450 szt. Napęd Dexxo Pro 1000 N z szyną 3.5m (Pow. max: 14m 2 ; Wys. max: RS m, RS m, 2 piloty 2-kanałowe) 1520 szt. Dopłata do szyny 2.9m z paskiem zębatym (w miejsce łańcucha) 110 szt. Dopłata do szyny 3.5m z paskiem zębatym (w miejsce łańcucha) 110 szt. Rozsprzęglenie napędu od zewnątrz (wymaga zakupu dowolnej klamki z oferty) 95 kpl Klamka PVC z zamkiem czarna 99 szt. Klamka aluminiowa ELEGANT z zamkiem, kolor czarny 210 szt. Klamka aluminiowa ELEGANT z zamkiem (złoty, antic, niklowana, aluminium) 380 szt. Rygiel zabezpieczający przed podniesieniem z zewnątrz 50 szt. Uchwyt zewnętrzny PVC do ręcznego podniesienia bramy, kolor czarny 30 szt. Nadajnik Keytis 2 NS, do Dexxo Pro, 2 kanałowy, kod dynamiczny 121 szt. Nadajnik Keytis 4 NS, do Dexxo Pro, 4 kanałowy, kod dynamiczny 154 szt. Zamiana nadajników 2-kanałowych Keytis na 4-kanałowe Keytis (2szt.) 66 kpl Przełącznik klawiszowy SOMFY impulsowy, natynkowy 43 szt. Wyłącznik Dexxo Pro - Inis RT (bezprzewodowy) 100 szt. Klawiatura kodowa SOMFY RTS - ART. NR szt. Radio uniwersalne DEXXO - RTS art. nr szt. Fotokomórki SOMFY - odbiornik i nadajnik ART. NR szt. Akumulator Dexxo do awaryjnego otwierania bramy 90 szt. Wykonanie z niskim nadprożem RS 80 (nadproże min. 80mm dla nap. ręcznego i 150mm dla nap. elektrycznego) 260 kpl Kątownik perforowany do podwieszeń, 30 x 30 x 2mm, długość 2,5 m 33 szt. Kątownik do montażu prowadnic pionowych 3 szt. Dodatkowe zabezpieczenie przed pęknięciem sprężyn (niezbędne dla bram RS 200 o powierzchni powyżej 10 m 2 ) 120 kpl Kratka wentylacyjna o wym. 400x150 (biała, czarna) 52 szt Lakierowanie bramy jednostronne wg RAL 63 m 2 Lakierowanie bramy dwustronne wg RAL 95 m 2 Lakierowanie prowadnic pionowych, poziomych, ceownika spinającego oraz zawiasów wewnętrznych - w kolorze białym RAL kpl Maskownica 50 mb Prowadzenie normalne RS 200 Prowadzenie niskie RS 80 b - min 117 mm Hn - min 200 mm Hn+n - min 250 mm W - min H+500 mm (dotyczy napędu ręcznego) W - min 3240 mm dla bram o wysokości Hmax = 2400mm W - min 3840 mm dla bram o wysokości Hmax = 3000mm b - min 70 mm Hn - min 80 mm Hn+n - min 150 mm W - min H+700 mm W - min 3240 mm dla bram o wysokości Hmax = 2300mm W - min 3840 mm dla bram o wysokości Hmax = 3000mm BRAMY 7

8 Brama segmentowa garażowa rodzaje i kolorystyka paneli Panele ryflowane biały 9010 brąz 8014 złoty dąb srebrny 9006 orzech antracyt 7016 mahoń Panele z jednym przetłoczeniem i bez przetłoczeń złoty dąb jedno przetłoczenie orzech jedno przetłoczenie złoty dąb bez przetłoczeń orzech bez przetłoczeń Panele mikroprofilowane* *termin realizacji do 6 tygodni srebrny 9006 antracyt 7016 Panele kasetonowe biały BRAMY brąz 8014 złoty dąb orzech

9 Termookna do bram segmentowych dopłat Artykuł cena netto jednostki Okno garażowe o wym. 488 x 322 mm: - okno przenaczone do panela bramowego o grubości 40 mm - przeszklenie podwójną szybą akrylową - prosta konstrukcja umożliwiająca łatwy montaż okien w bramie - ramka wykonana z tworzywa sztucznego (standardowa kolorystyka: biały/biały i brąz/biały) - okienka mogą być stosowane do bram garażowych zarówno ryflowanych jak i kasetonowych 155 szt. Lakierowanie ramki okna wg palety RAL 38 szt. Okno uniwersalne owalne o wym. 663 x 343 mm: - okno przenaczone do panela bramowego o grubości mm - przeszklenie podwójną (2 x 2 mm) szybą akrylową - prosta konstrukcja umożliwiająca łatwy montaż okien w bramie - ramka wykonana z tworzywa sztucznego dostępna tylko w kolorze czarnym - okienka mogą być stosowane do bram ryflowanych zarówno garażowych jak i przemysłowych brak możliwości zastosowania w bramach kasetonowych, brak możliwości lakierowania Okno uniwersalne prostokątne o wym. 680 x 373 mm: - okno przenaczone do panela bramowego o grubości 40 mm - przeszklenie podwójną (2 x 2 mm) szybą akrylową - prosta konstrukcja umożliwiająca łatwy montaż okien w bramie - ramka wykonana z tworzywa sztucznego dostępna tylko w kolorze czarnym - okienka mogą być stosowane do bram ryflowanych zarówno garażowych jak i przemysłowych brak możliwości zastosowania w bramach kasetonowych, brak możliwości lakierowania 172 szt. 162 szt. 500 mm (610 mm) 4 sekcje 500 mm 4 sekcje 610 mm 2 sekcje 500 mm 2 sekcje 610 mm okno uniwersalne garażowe prostokątne 488x322 mm okno uniwersalne owalne 663x343 mm 40 mm 500 mm (610 mm) 4 sekcje 500 mm 4 sekcje 610 mm 2 sekcje 500 mm 2 sekcje 610 mm okno uniwersalne garażowe prostokątne 488x322 mm 40 mm BRAMY 9

10 Brama przemysłowa segmentowa sekcje pełne stalowe dane techniczne Lista elementów bramy 1 termopanel 2 listwa końcowa dolna 3 uszczelka dolna 4 prowadnica pionowa 5 prowadnica pozioma 6 zawias wewnętrzny 7 zawiesie linowe 8 wał 9 głowice 10 zabezpieczenie sprężyn 11 łącznik wału 12 górna listwa końcowa 13 górna uszczelka 14 konsola boczna 15 sprężyny 16 rolki pośrednie 17 mocowanie rolki górnego termopanela 18 rygiel boczny 19 zawias boczny i mocowanie rolki 20 uchwyt 21 odbojniki sprężynowe 22 ceownik spinający 23 podwieszenie z kątownika perforowanego 24 bębny linowe 25 napęd elektryczny przemysłowy 26 sterowanie 500 mm (610 mm) 40mm okno uniwersalne owalne okno uniwersalne prostokątne 680 x 373 mm 1 sekcja szprosowa okna o max. wymiarach 1000 x 610 mm (szer. x wys.) drzwi zintegrowane z bramą 900 x 2000 mm (dla bram o szerokości od mm; min. wys. bramy 2400mm) 10 BRAMY

11 Brama przemysłowa segmentowa sekcje pełne stalowe, ryflowane, mikroprofilowane Brama segmentowa przemysłowa - sekcje pełne stalowe, ryflowane, mikroprofilowane Cena bramy określana jest na podstawie szerokości i wysokości otworu w świetle. Dla wymiarów pośrednich należy przyjmować cenę z następnego przedziału cenowego. Cena nie zawiera podatku VAT i kosztu montażu Cena odnosi się do bram w kolorze standardowym: brąz 8014, biały 9016, srebrny 9006, antracyt 7016; kolor wewnętrzny biały 9010 Dopłata do paneli mikroprofilowanych: srebrny 9006, antracyt % ceny z tabeli wysokość/szerokość * 682* 760* 812* 865* 917* 1012* 1112* 1198* 1362* 1423* 1520* 1558* 1622* 1659* TERMOOKNA PROSTOKĄTNE 488 x 322 TERMOOKNA PROSTOKĄTNE 680 x 373, OWALNE 663 x 343 szerokość bramy w świetle liczba termookien szerokość bramy w świetle liczba termookien do pow do pow Opis techniczny: Standardowe wyposażenie bramy obejmuje: sekcje (wg poszczególnych modeli bramy), z uszczelką dolną i uszczelkami międzypanelowymi, zabezpieczenie przed zerwaniem sprężyn (dla bram o powierzchni pow. 10m 2 ), zabezpieczenie przed zerwaniem lin, rygiel zabezpieczający przed podniesieniem z zewnątrz (tylko dla napędu ręcznego), prowadzenie górne standardowe wysokość nadproża 500 mm (420 mm dla bram o powierzchni nie przekraczającej 12 m 2 ). Kątowniki perforowane do podwieszeń (2 x 2,5 m). Konstrukcja bramy jest ocynkowana ogniowo.** Standardowy pancerz bram segmentowych składa się z sekcji o wys. 500 lub 610 mm, pokrytych obustronnie blachą stalową, ocynkowanych ogniowo i powlekanych poliestrem w kolorze RAL 9016 lub RAL 8014 od zewnątrz i RAL 9010 od wewnątrz, wypełnionych bezfreonową pianką poliuretanową o grubości 40 mm. waga: 14 kg/m 2 wzór przetłoczeń: poziomy faktura: - panel ryflowany stucco (na zewnątrz i wewnątrz) - panel miroprofilowany (na zewnątrz gładki, wewnątrz stucco) * Dopłata do sekcji aluminiowej z przeszkleniem akrylem 2 x 2,5 mm ** Wyrównoważenie sekcji za pomocą sprężyn skrętnych do cykli BRAMY 11

12 Brama przemysłowa segmentowa sekcje szprosowe aluminiowe dane techniczne Lista elementów bramy 1 termopanel 2 listwa końcowa dolna 3 uszczelka dolna 4 prowadnica pionowa 5 prowadnica pozioma 6 zawias wewnętrzny 7 zawiesie linowe 8 wał 9 głowice 10 zabezpieczenie sprężyn 11 łącznik wału 12 górna listwa końcowa 13 górna uszczelka 14 konsola boczna 15 sprężyny 16 rolki pośrednie 17 mocowanie rolki górnego termopanela 18 rygiel boczny 19 zawias boczny mocowania rolki 20 uchwyt baskwilowy 21 odbojniki sprężynowe 22 ceownik spinający 23 podwieszenie z kątownika perforowanego 24 bębny linowe 25 napęd elektryczny szynowy 26 sterowanie 27 klamka 610 mm standardowa brama szprosowa posiada zawsze jeden dolny panel pełny stalowy drzwi zintegrowane z bramą montowane centralnie 40 mm konstrukcja bramy składa się z paneli aluminiowych z okienkami wypełnionymi szkłem akrylowym 12 BRAMY

13 Brama przemysłowa segmentowa sekcje szprosowe aluminiowe Brama segmentowa przemysłowa - sekcje szprosowe aluminiowe Cena bramy określana jest na podstawie szerokości i wysokości otworu w świetle. Dla wymiarów pośrednich należy przyjmować cenę z następnego przedziału cenowego. Cena nie zawiera podatku VAT i kosztu montażu Cena odnosi się do bram w kolorze: sekcja dolna w kolorze RAL, aluminiowa konstrukcja lakierowana w kolorze RAL sekcja dolna: panel pełny stalowy (500 lub 610 mm) wysokość/szerokość Dopuszczalne wymiary przeszkleń w sekcjach: szerokość: 1,200mm wysokość: 610mm Opis techniczny: Standardowe wyposażenie bramy obejmuje: sekcje (wg poszczególnych modeli bramy), z uszczelką dolną, zabezpieczenie przed zerwaniem (dla bram o powierzchni pow. 10m 2 ), zabezpieczenie przed zerwaniem lin, rygiel zabezpieczający przed podniesieniem z zewnątrz (tylko dla napędu ręcznego), prowadzenie górne standardowe - wysokość nadproża 500mm (420mm dla bram o powierzchni nie przekraczającej 12m 2 ). Kątowniki perforowane do podwieszeń (2 x 2,5 m). Konstrukcja bramy jest ocynkowana ogniowo.* Standardowy pancerz bram segmentowych: sekcja dolna - panel pełny stalowy (500 lub 610mm) w kolorze RAL z listwą końcową, wypełnienie pianką poliuretanową 40 mm, pozostałe sekcje - aluminiowa konstrukcja szprosowa lakierowana w kolorze RAL, przeszklenie podwójne akrylem 2 x 2,5 mm. waga: 13 kg/m 2 przeszklenia prostokątne o wym.: 1,200 x 610mm * Równoważenie sekcji za pomocą sprężyn skrętnych do cykli BRAMY 13

14 Brama segmentowa sekcje pełne stalowe/sekcje szprosowe aluminiowe dopłat Dopłaty do wykonania bram przemysłowych sekcyjnych z napędem bocznym GfA Artykuł Opis dodatkowy cena netto jednostki Prowadzenie obniżone Prowadzenie niskie Wysokość nadproża min. 285 mm, sprężyny z przodu, maksymalna powierzchnia bramy 25 m 2 (schemat 1, str. 15) Wysokość nadproża min. 185 mm, sprężyny z tyłu, maksymalna powierzchnia bramy 25 m 2 (prowadzenie nie posiada znaku CE) (schemat 2, str. 15) 403 szt. 440 szt. Prowadzenie podwyższone Przewyższenie do mm (wys. nadproża max mm) (schemat 3, str. 15) 220 szt. Prowadzenie podwyższone Prowadzenie podwyższone na konsolach Przewyższenie do mm (wys. nadproża max mm), zabezpieczenie sprężyn przed zerwaniem w standardzie (schemat 3, str. 17) Przewyższenie do 2 500mm (rozwiązanie specjalne - na zapytanie), zabezpieczenie sprężyn przed zerwaniem w standardzie (schemat 4, str. 17) 403 szt szt. Prowadzenie pionowe Powierzchnia bramy do 18 m 2, zabezpieczenie sprężyn przed zerwaniem w standardzie (schemat 5, str. 17) 416 szt. Prowadzenie pionowe Powierzchnia bramy do 29 m 2, zabezpieczenie sprężyn przed zerwaniem w standardzie (schemat 5, str. 17) 647 szt. Prowadzenie pionowe na konsolach Prowadzenie pionowe na konsolach Prowadzenie skośne Powierzchnia bramy do 18 m 2, zabezpieczenie sprężyn przed zerwaniem w standardzie (schemat 6, str. 17) 923 szt. Powierzchnia bramy do 29 m 2, zabezpieczenie sprężyn przed zerwaniem w standardzie (schemat 6, str. 17) szt. Powierzchnia bramy do 16 m 2, zabezpieczenie sprężyn przed zerwaniem w standardzie (Uwaga!: Przy prowadzeniu powyżej kąta 30 o wymagany jest kontakt z technologiem) (schemat 7, str. 17) 404 szt. Przekładnia łańcuchowa Przekładnia do podnoszenia ręcznego, łańcuch 4 m, przełożenie 4:1 298 szt. Zamek zewnętrzny Zamek zewnętrzny z ryglowaniem jednostronnym, szyld i klamka w kolorze czarnym, wkładka patentowa 115 szt. Rygiel dla napędów elektrycznych Rygiel ręczny z mikrowyłącznikiem (nie można stosować przy prowadzeniu niskim i obniżonym) 132 szt. Zabezpieczenie sprężyn przed zerwaniem Drzwi zintegrowane z niskim progiem do bram z sekcjami pełnymi Drzwi zintegrowane dla bram z sekcjami pełnymi (standard przemysłowy) Drzwi zintegrowane dla bram z sekcjami szprosowymi (standard przemysłowy) Blenda maskująca wys. do 200 mm Blenda maskująca wys. do 600 mm Lakierowanie jednostronne Lakierowanie obramowania drzwi Lakierowanie dwustronne Standard dla bram o powierzchni > 10m 2 oraz z prowadzeniem pionowym i podwyższonym do mm 95 kpl. Szer. x wys. drzwi 920 x 2200, max. szer. bramy 4900, min. szer. bramy 2500, min. wys. bramy 2400 Wysokość progu 30 mm, czteropunktowy zamek bezpieczny oraz zabezpieczenie przed przygnieceniem palców zgodnie z normą CE, samozamykacz w wyposażeniu standardowym, obramowanie drzwi w kolorze białym lub anodowanym. Szer. x wys. drzwi: 900 x 2000 mm, max. szer. bramy: 4500 mm (min. szer. 2000; min. wys. bramy 2400mm), samozamykacz w wyposażeniu standardowym, wysokość progu 190mm Szer. x wys. drzwi: zależna od podziału sekcji, max. szer. bramy: 4500 mm (min. szer. 2800; min. wys. bramy 2400mm), samozamykacz w wyposażeniu standardowym, wysokość progu 190mm szt szt kpl. Wykonana z materiału identycznego z płaszczem bramy, 1 mb 47 mb. Wykonana z materiału identycznego z płaszczem bramy, 1 mb 119 mb. Lakierowanie na dowolny kolor z palety RAL 63 m 2 Okucia lakierowane są dwustronnie (nie dotyczy drzwi z niskim progiem) 110 kpl. Lakierowanie na dowolny kolor z palety RAL 95 m 2 Okna do bram segmentowych - dopłat str. 7 TSE 5.24 S2K WS jednofazowy GfA SE 9.30-NHK GfA SE 9.30-S2K GfA SE S2K Napęd 1x230 V, 50 Hz z 2 wyłącznikami krańcowymi dla bram do 200 kg, z zestawem sterującym (wyłącznik Góra-Stop-Dół nt.),wyłącznik posiada 5mb kabla z wtyczką. Praca do góry z samopodtrzymaniem, praca w dół bez podtrzymania. Można dodatkowo podłączyć: - wyłącznik drzwi przejściowych, - wyłącznik kontroli naciągu lin, - wyłącznik kluczowy Góra-Stop-Dół, - wyłącznik bezpieczeństwa (STOP) brak możliwości rozbudowy o dodatkowe elementy sterowania Napęd przemysłowy do bram segmentowych do 300kg, zasilanie 3 x 230/400V, z krótką korbą awaryjnego otwierania; należy dobrać sterowanie z grupy TS Mom. obr. 90 Nm, 30 [min-1] Napęd przemysłowy do bram segmentowych do 300kg, zasilanie 3 x 230/400V, łańcuch awaryjny z systemem szybkiego rozsprzęglania, bez sterowania; należy dobrać sterowanie z grupy TS Mom. obr. 90 Nm, 30 [min-1] Napęd przemysłowy do bram segmentowych do 600kg, zasilanie 3 x 230/400V, łańcuch awaryjny z systemem szybkiego rozsprzęglania, bez sterowania; należy dobrać sterowanie z grupy TS Mom. obr. 140 Nm, 21 [min-1] szt szt szt szt. 14 BRAMY

15 Brama segmentowa sekcje pełne stalowe/sekcje szprosowe aluminiowe dopłat Dopłaty do wykonania bram przemysłowych sekcyjnych z napędem bocznym GfA Automatyka Artykuł GfA SE 5.24-S2K WS jednofazowy GfA SE 9.30-S2K WS jednofazowy SE 6.65 DU-25,4-S2K Dopłata do IP 65 TS 956 TS 961 TS 980 System Fraba - OSE Fotobariera 7,0 m Odbiornik radiowy Nadajnik 1-kanał. Nadajnik 2-kanał. Nadajnik 4-kanał. Przełącznik przyciskowy FT 22 K3 Opis dodatkowy Napęd 220/230V do bram segmentowych, z przekładnią łańcuchową, o momencie obrotowym na wale 50 Nm, prędkości obrotowej 24 obr/min. Stosować do 200 kg całkowitej masy bramy; należy dobrać sterowanie z grupy TS Napęd 220/230V do bram segmentowych, z przekładnią łańcuchową, o momencie obrotowym na wale 90 Nm,prędkości obrotowej 30 obr/min. Stosować do 300 kg całkowitej masy bramy; należy dobrać sterowanie z grupy TS Napęd szybkobieżny trójfazowy 220/230 V do bram segmentowych wyposażony w przekładnię łańcuchową, stosowany do 250 kg, o prędkości otwierania n = 0,58m/s przy zastosowaniu bębna liniowego o średnicy 160 mm. Napęd wyposażony w standardzie w sterowanie TS 970 FU, oraz krańcówki elektroniczne. Konieczne jest stosowanie dodatkowego zabezpieczenia przed przygnieceniem palców (OSE System Fraba) Dopłata do napędów typu GfA SE w wykonaniu wodoszczelnym IP 65 (zastosowanie np. w myjniach samochodowych) Podstawowe sterowanie półautomatyczne do napędów GfA, otwieranie z samopodtrzymaniem, zamykanie bez samopodtrzymania, kontrola naciągu lin i drzwi zintegrowanych, rozszerzona funkcja dozoru przy zamykaniu, brak możliwości podłączenia urządzeń dodatkowych Rozszerzone sterowanie automatyczne do napędów GfA, otwieranie i zamykanie z samopodtrzymaniem, kontrola naciągu lin i drzwi zintegrowanych, możliwość podłączenia urządzeń zabezpieczających (listwa ciśnieniowa, fotokomórki), funkcja automatycznego zamykania po 60s, możliwość podłączenia sterowania radiowego, pętli indukcyjnej i lampy ostrzegawczej (pomarańczowa pulsacyjna) Sterowanie automatyczne do napędów GfA, funkcje jak TS 961 rozszerzone o współpracę z sygnalizacją świetlną Zabezpieczenie optyczne przed przygnieceniem, montowane w uszczelce dolnej. Zestaw wyposażony w: kabel spiralny z puszką, odbiornik OSE, nadajnik OSE. Zastosowanie do sterowań: TS961, TS970, TS970 FU, TS981. Zabezpieczenie można stosować zarówno dla bram rolowanych oraz sekcyjnych przemysłowych. Fotokomórka GfA z ekranem odblaskowym, max szerokość bramy 7m, współpraca ze sterowaniami TS 961, TS 981 (stosowane tylko do sterowania otwieraniem) Odbiornik 1-kanałowy EKX1M do sterowania radiowego (434 MHz), sekwencyjny ruch bramy (góra-stopdół), kod dynamiczny, współpraca ze sterowaniami TS 961,TS 981 Nadajnik 1-kanałowy SKX1LC do sterowania radiowego (434 MHz), kod dynamiczny, współpraca z odbiornikiem EKX1M Nadajnik 2-kanałowy SKX2LC do sterowania radiowego (434 MHz), kod dynamiczny, współpraca z odbiornikami EKX1M (możliwość sterowania 2 bram) Nadajnik 4-kanałowy SKX4LC do sterowania radiowego (434 MHz), kod dynamiczny, współpraca z odbiornikami EKX1M (możliwość sterowania 4 bram) cena netto szt szt szt. 500 szt. 612 szt. 948 szt szt. 650 kpl. 431 szt. 322 szt. 123 szt. 134 szt. 154 szt. System sterowania góra-stop-dół zabudowa natynkowa 87 szt. Przełącznik Bfg 39 Wyłącznik przyciskowy góra-stop-dół natynk. (IP 65) z zabezpieczeniem kluczowym 210 szt. jednostki Przełącznik kluczowy z przyciskiem STOP Gfa Bfg 430 Przełącznik kluczowy z przyciskiem STOP Gfa Bfg 431 System sterowania góra - dół, zabudowa natynkowa IP szt. System sterowania góra - dół, zabudowa podtynkowa IP szt. Przełącznik z łańcuchem Gfa Bfg 22 System montażu na ścianę lub przy suficie, zabudowa w wersji IP 65, wyłącznik z łańcuchem z tworzywa sztucznego (tylko do sterowania TS 961/981 i Fraba) o długości mm (ogniwa biało - czerwone) 297 szt. Łańcuch z tworzywa sztucznego do przełącznika Gfa Bgf mb Pętla indukcyjna z detektorem masy Lampa sygnalizacyjna zielona Lampa sygnalizacyjna czerwona Sterowanie jednostronne, współpraca ze strowaniami TS 961, TS 981, TS 970 (tylko do sterowania TS 981) kpl. Sygnalizator pojedyńczy, zielony z żarówką 40W, wykonanie IP szt. Sygnalizator pojedyńczy, czerwony z żarówką 40W, wykonanie IP 65 (tylko do sterowania TS 981) 327 szt. Lampa sygnalizacyjna zielono - czerwona Sygnalizator podwójny, zielono - czerwony z żarówką 2 x 40W, wykonanie IP 65 (tylko do sterowania TS 981) 525 szt. Klawiatura kodowa 961 szt. Wyłącznik na karty magnetyczne Dodatkowa karta magnetyczna W zestawie znajduje się czytnik kart magnetycznych oraz jedna karta kpl. Dodatkowa karta magnetyczna 26 szt. Sekcje stalowe na wymianę (okute, bez akcesoriów, biały/brąz) 171 mb Sekcje szprosowe na wymianę (okute, bez akcesoriów, RAL) 395 mb BRAMY 15

16 Pomiarowanie i rodzaje prowadzeń bramy przemysłowe dane techniczne bramy przemysłowe B - szerokość b - szerokość węgarków H - wysokość Hn - wysokość nadproża W - głębokość wbudowana HL - podwyższenie SCHEMAT 1 Prowadzenie obniżone 285 mm SCHEMAT 2 Prowadzenie niskie 185 mm SCHEMAT 3 Prowadzenie podwyższone widok od wewnątrz pomieszczenia b - min 200 mm (po stronie napędu +150mm) Hn - min 285 mm W - min H+760 mm b - min 200 mm (po stronie napędu +150mm) Hn - min 185 mm W - min H+900 mm b - min 100 mm (po stronie napędu +150mm) HL - max 1500/max 2500 mm Hn - HL+305 (1500)/HL+360 (2500) W - min (H-HL)+1000 mm Prowadzenie normalne SCHEMAT 4 Prowadzenie podwyższone na konsolach SCHEMAT 5 Prowadzenie pionowe SCHEMAT 6 Prowadzenie pionowe na konsolach b - min 100 mm (po stronie napędu +150mm) Hn - min 500 mm W - min H+675 mm b - min 500 mm (po stronie napędu mm) Hn - min = 1500 mm W - min (H HL ) HL - min 1500 / max 2500 b - min 100 mm (po stronie napędu +150mm) Hn - H+300 mm W - min 450 mm b - min 500 mm (po stronie napędu +150mm) Hn - H+300 mm W - min 600 mm SCHEMAT 7 Prowadzenie skośne b - min 100 mm (po stronie napędu +150mm) Hn - min 450 mm W - min H+900 mm 16 BRAMY

17 Brama rolowana HEROAL-75D/75E dane techniczne Lista elementów bramy 1 pancerz bramowy 2 listwa z wizjerami 75 mm 3 listwa wentylacyjna 75 mm 4 listwa końcowa 5 profil gumowy 6 zawiesia 7 prowadnica pancerza 8 pokrywa górna RT 300/365 9 pokrywa dolna RT 300/ rura stalowa ośmiokątna (75 mm-8 K) 11 pierścień z tworzywa 12 rura stalowa ośmiokątna (125 mm-8 K) 13 napęd elektryczny rurowy 14 napęd elektryczny rurowy z przekładnią awaryjną NHK 15 ucho mocujące do korby 16 korba ręczna 17 zakończenie listwy 18 spinka 19 oś rury nawojowej 75 mm/ 125 mm-8k 20 hamulec bezpieczeństwa 21 śruby do zabezpieczenia 22 wślizg 23 śruby mocujące wślizg 24 śruby do mocowania adaptera silnika 25 adapter silnika 26 boczek skrzynki RT 300/ sterowanie elektryczne uniwersalne prawoskrętny lewoskrętny Profil bramowy pełny (wypełniony bezfreonową pianką poliuretanową) Profil bramowy z wentylacją Przykład bramy z pasami przeszkleń umieszczonych na wysokości wzroku BRAMY 17

18 Brama rolowana HEROAL-75D/75E Brama rolowana systemu HEROAL-75D/75E Cena bramy określana jest na podstawie szerokości i wysokości otworu w świetle. Dla wymiarów pośrednich należy przyjmować cenę z następnego przedziału cenowego. Cena nie zawiera podatku VAT i kosztu montażu Cena odnosi się do bram w kolorze standardowym: biały 17, brąz 22, szary 18 (+ 10%: j.beż 32, c.beż 24, drewnopodobny 31; +20%: srebrny 20, zielony 49, ognista czerwień 67, niebieski 68, turkus 69). Prowadnice: biały lub brąz. Cena podana dla 75D ( 75E: - 5% ) wysokość/szerokość E : zakres stosowania pancerza Opis techniczny: Standardowe wyposażenie bramy obejmuje: pancerz aluminiowy 75D/75E, rurowy napęd elektryczny SOMFY z wyłącznikiem klawiszowym natynkowym góra-dół, hamulec bezpieczeństwa, podstawowe zabezpieczenie przed podniesieniem bramy z zewnątrz, awaryjne otwieranie ręczne przy użyciu przekładni korbowej. Wykonanie standardowe nie obejmuje zabudowy w kasecie zewnętrznej (zabudowa w kasecie RT 360 jest możliwa jedynie do wysokości 3750 mm światła otworu bramowego). Możliwe jest wykonanie bramy z napędem bocznym (przemysłowym), zabudowanym na konsolach stałych lub jezdnych przy wysokości powyżej 4000 mm światła bramy. Standardowy pancerz bram rolowanych składa sie z aluminiowych lameli o wys. 75 mm, powlekanych lakierami poliestrowymi, wypełnionych bezfreonową pianką poliuretanową o grubości 18 mm, zachowujących stosunkowo dobrą sztywność na całej swojej długości. Kształt pozwala na zmniejszanie przestrzeni zwijania pancerza a jednocześnie ogranicza miejsce niezbędne do zamontowania bramy. waga: 75D: 7.5 kg/m 2 waga: 75E: 5.5 kg/m 2 wykonanie prowadnic: aluminium faktura: gładka Wyposażenie dodatkowe do bram rolowanych Artykuł cena netto jednostki Zabudowa bramy w kasecie: - RT 300 (wysokość w świetle bramy H max =2600 mm) - ll-częściowej RT 360 (wysokość w świetle bramy H max =3750 mm) Listwa z wizjerami 75 (wizjery akrylowe 150x50 mm) 66 mb Listwa wentylacyjna 62 mb 10% 18 BRAMY

19 Brama rolowana HEROAL-75D/75E dopłat Dopłaty do wykonania bram w wersji podstawowej z napędem rurowym SOMFY cena netto jednostki Zabezpieczenie antywłamaniowe SOMFY (montowane na wale K) 167 kpl. Axroll sterowanie firmy Somfy do napędów rurowych, o napięciu 230 V; możliwość sterowania z pilotów Keytis 2/4 RTS ( w zestawie jeden pilot 2 - kanałowy), Telis 1/4 RTS lub INIS RTS; obudowa IP55; możliwość podłączenia: fotokomórek, lampy ostrzegawczej, wyłączników impulsowych, kluczowych oraz przyciskowych; posiada możliwość oświetlenia strefy: 230 V, 500W; dla sterowania radiowego obowiązkowe jest zabezpieczenie OSE (optyczna listwa zabezpieczająca instalowana w dolnej uszczelce) - w cenę wliczono odbiornik + nadajnik OSE + kabel spiralny z puszką 970 kpl. Dopłata do wyłącznika - Inis RT (bezprzewodowy) 100 szt. Pilot Keytis 2 RTS 433,42 MHz - dwukanałowy nadajnik radiowy o częstotliwości MHz 68 szt. Pilot Keytis 4 RTS 433,42 MHz - czterokanałowy nadajnik radiowy o częstotliwości MHz 110 szt. Automatyka Radio uniwersalne Somfy Axroll RTS - art. nr szt. Klawiatura kodowa Somfy RTS art. nr szt. Przełącznik klawiszowy Somfy - dla sterowania Axroll przełącznik klawiszowy impulsowy - kolor kremowy - art. nr szt. Przełącznik klawiszowy Somfy - dla sterowania Axroll przełącznik klawiszowy impulsowy, wodoszczelny, natynkowy - kolor szary art. nr szt. Przełącznik kluczowy Somfy - dla sterowania Axroll przełącznik kluczowy, impulsowy natynkowy art. nr szt. Przełącznik kluczowy Somfy - dla sterowania Axroll przełącznik kluczowy, impulsowy podtynkowy art. nr szt. Przełącznik klawiszowy Somfy - przełącznik klawiszowy bez podtrzymania (z siłą zwrotną) podtynkowy, kremowy art. nr szt. Przełącznik klawiszowy Somfy - przełącznik klawiszowy bez podtrzymania (z siłą zwrotną) wodoszczelny, natynkowy, szary art. nr szt. Przełącznik kluczowy Somfy - przełącznik kluczowy bez podtrzymania (z siłą zwrotną) natynkowy, art nr szt. Przełącznik kluczowy Somfy - przełącznik kluczowy bez podtrzymania (z siłą zwrotną) podtynkowy art. nr szt. Dopłaty do wykonania bram w wersji przemysłowej z napędem bocznym GfA cena netto jednostki Dopłata do napędu przemysłowego (bocznego) GfA SI NHK szt. Sterowanie podstawowe półautomatyczne do napędu GfA TS 955 Opcje: otwieranie z samopodtrzymaniem, zamykanie bez samopodtrzymania, brak możliwości podłączenia dodatkowych urządzeń Sterowanie rozszerzone automatyczne do napędu GfA TS961 Opcje: otwieranie i zamykanie z samopodtrzymaniem, funkcja automatycznego zamykania po zaprogramowanym czasie (czas zamykania można zaprogramować zgodnie z własnymi potrzebami) możliwość podłączenia urządzeń zabezpieczających (listwa ciśnieniowa, fotokomórki), funkcja automatycznego zamykania po 60s (czas zamykania można zaprogramować zgodnie z własnymi potrzebami), możliwość podłączenia sterowania radiowego, pętli indukcyjnej i lampy ostrzegawczej Sterowanie rozszerzone automatyczne do napędu GfA TS 980 Opcje: funkcje identycznie jak w sterowaniu TS 961 rozszerzone o współpracę z sygnalizacją świetlną Przełącznik przyciskowy FT 22 K3 System sterowania góra-stop-dół, zabudowa natynkowa Przełącznik przyciskowy GfA Bfg 39 System sterowania góra-stop-dół z zab. kluczowym, zabudowa natynkowa w wersji IP 65 Przełącznik kluczowy z przyciskiem STOP GfA Bfg 430 System sterowania góra-dół, zabudowa natynkowa IP 54 Przełącznik kluczowy z przyciskiem STOP GfA Bfg 431 System sterowania góra-dół, zabudowa podtynkowa IP 54 Przełącznik z łańcuchem GfA Bfg 22 System montażu na ścianę lub przy suficie, zbudowa w wersji IP 65, wyłącznik z łańcuchem z tworzywa sztucznego o długości mm (ogniwa biało-czerwone) (do 961/980 i z Frabą) Dopłata do wykonania napędu GfA w wersji IP 65 Wersja wodoszczelna (zastosowanie m.in. w myjniach samochodowych) Odbiornik radiowy 1-kanałowy EKX1M do ster. GfA Do sterowania radiowego (434 MHz), współpraca ze sterowaniami TS 961, TS 980 Nadajnik radiowy 1-kanałowy SKX1LC Do sterowania radiowego (434 MHz), współpraca ze sterownikiem EKX1M Nadajnik radiowy 2-kanałowy SKX2LC Do sterowania radiowego (434 MHz), współpraca ze sterownikiem EKX1M (możliwość sterowania 2 bram) 612 szt. 948 szt szt. 87 szt. 210 szt. 249 szt. 260 szt. 297 szt. 500 szt. 322 szt. 123 szt. 134 szt. BRAMY 19

20 Brama rolowana HEROAL-75D/75E dopłat Dopłaty do wykonania bram w wersji przemysłowej z napędem bocznym GfA cena netto jednostki Nadajnik radiowy 4-kanałowy SKX4LC Do sterowania radiowego (434 MHz), współpraca ze sterownikiem EKX1M (możliwość sterowania 4 bram) Zabezpieczenie optyczne przed przygnieceniem, montowane w uszczelce dolnej. Zestaw wyposażony w: kabel spiralny z puszką, odbiornik OSE, nadajnik OSE. Zastosowanie do sterowań: TS961, TS970, TS970 FU, TS980. Zabezpieczenie można stosować zarówno dla bram rolowanych oraz sekcyjnych przemysłowych. Fotokomórka do sterowania GfA - do 7 m Fotokomórka z ekranem odblaskowym, współpraca ze sterowaniami TS 961, TS 980 (stosowane tylko do sterowania otwieraniem) Pętla indukcyjna z detektorem masy Sterowanie jednostronne, współpraca ze sterowaniami TS 961, TS 980 Lampa sygnalizacyjna zielona Sygnalizator pojedyńczy, zielony z żarówką 40W, wykonanie IP 65 Lampa sygnalizacyjna czerwona Sygnalizator pojedyńczy, czerwony z żarówką 40W, wykonanie IP 65 Lampa sygnalizacyjna zielono-czerwona Sygnalizator podwójny, zielono-czerwony z żarówkami 2 x 40W, wykonanie IP szt. 650 kpl. 431 kpl kpl. 327 szt. 327 szt. 525 szt. Klawiatura kodowa 961 szt. Wyłącznik na karty magnetyczne W zestawie znajduje się czytnik kart magnetycznych oraz jedna karta kpl. Dodatkowa karta magnetyczna 26 szt. 20 BRAMY

21

22

23

24 Orzesze, ul. Mikołowska , , fax
