3 Przegląd napędów do bram garażowych Zalecane Dexxo Compact RTS Aplikacja podstawowa Dopuszczalne Łańcuch Strona 70 Pasek Bramy segmentowe Powierzchnia < 7 m 2 Powierzchnia < 10 m 2 Komercyjne Powierzchnia < 10 m 2 Komercyjne Bramy uchylne podnoszone do góry Powierzchnia < 7.5 m 2 i waga > 10 kg/m 2 Powierzchnia < 10 m 2 i waga < 10 kg/m 2 Komercyjne Powierzchnia < 10 m 2 i waga > 10 kg/m 2 Powierzchnia < 15 m 2 i waga < 10 kg/m 2 Komercyjne Bramy uchylne półwystające Bramy uchylne niewystające Powierzchnia < 10 m 2 Bramy boczne Powierzchnia < 10 m 2 - róg < 50 cm Montaż na ścianie bocznej Powierzchnia < 10 m 2 - róg > 50 cm Montaż na suficie Bramy skrzydłowe Powierzchnia < 10 m 2 66

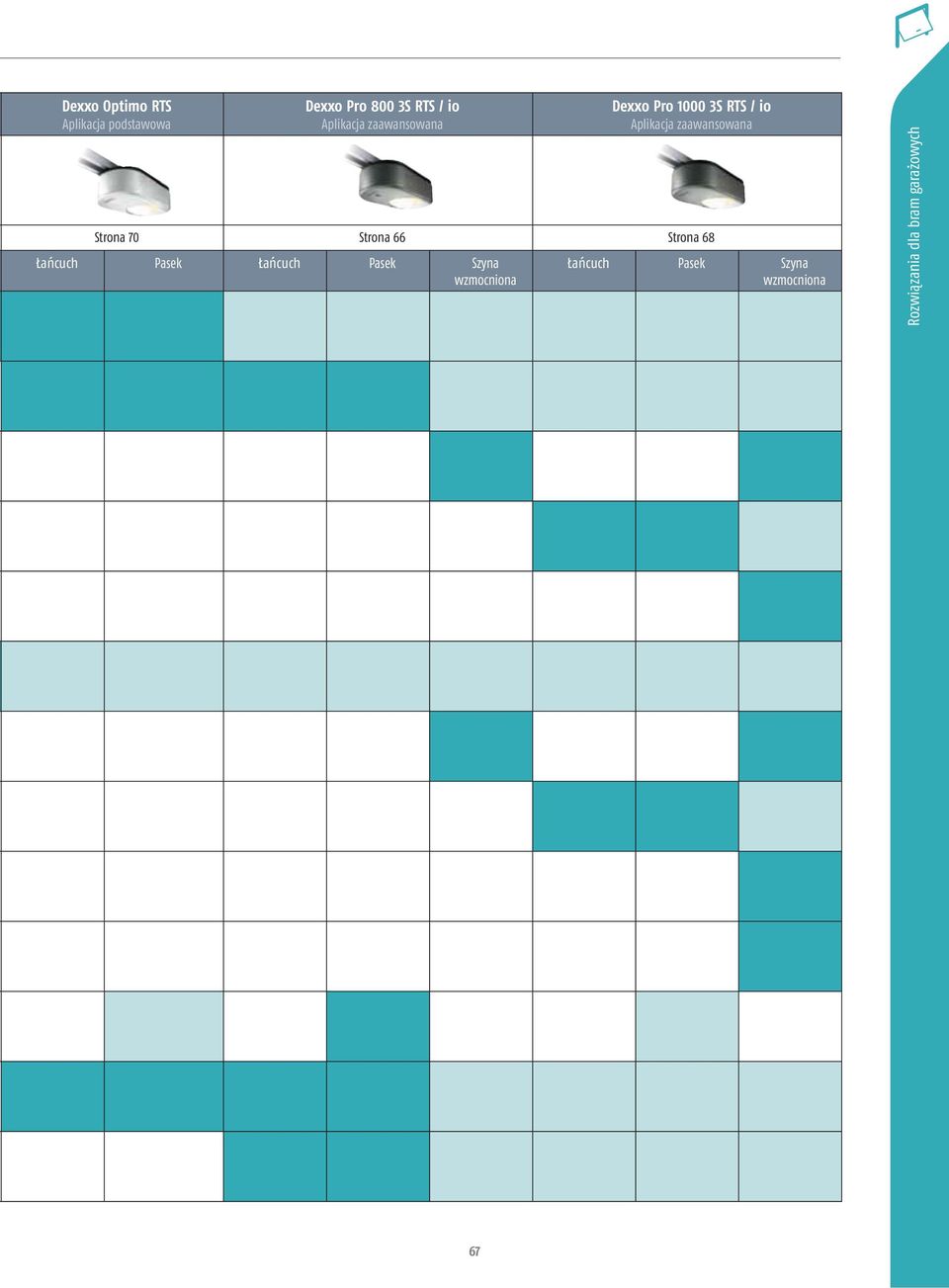

4 Dexxo Optimo RTS Aplikacja podstawowa Dexxo Pro 800 3S RTS / io Aplikacja zaawansowana Dexxo Pro S RTS / io Aplikacja zaawansowana Strona 70 Strona 66 Strona 68 Łańcuch Pasek Łańcuch Pasek Szyna wzmocniona Łańcuch Pasek Szyna wzmocniona Rozwiązania dla bram garażowych 67

5 Dexxo Compact RTS Napędy do bram garażowych DO 7 M SOLAR PANEL KOMPATYBILNOŚĆ Napęd dla producentów bram Łatwy do instalacji > Szybki start w mniej niż 60 sekund > Piloty zaprogramowane w fabryce > Ustawienia zaprogramowane w fabryce Extensive scope for customizing the installation > Regulowana detekcja przeszków > Regulowana prędkość zamykania > Szeroka gama dostępnych akcesoriów > Możliwość podłączenia akumulatora awaryjnego Solidność, która przetrwa upływ czasu > 3 lat gwarancji > Zdolność do intensywnej pracy i wykonania do cykli Kompatybilność z zestawem fotowoltaicznym > art Uniwersalny zakres dostępnych szyn napędowych: > Łańcuch i pasek Pakiety Napęd Dexxo Compact RTS Pilot Keytis 2 RTS Instrukcja obsługi Sztuk na palecie art Dexxo Compact RTS art art Dexxo Compact RTS art art x art : FR + EN + DE + NL + PL + RU + RO + HU art : NO + FI + SV + DA + EL + ES + IT 2x art : FR + EN + DE + NL + PL + RU + RO + HU art : NO + FI + SV + DA + EL + ES + IT

6 Typy bram do zainstalowania tych napędów Lampka ostrzegawcza Typowa instalacja Nadajnik naścienny RTS Dexxo Compact RTS Rozwiązania dla bram garażowych Wymiary [mm]: 4 2 Specyfikacja techniczna Zasilanie napędu Zasilanie silnika Maks. zużycie mocy - praca Maks. zużycie mocy - tryb czuwania Siła pociągowa moc szczytowa Zintegrowane oświetlenie Maks. ilość cykli dziennie Maks. prędkość Temperatura pracy Częstotliwość radiowa Somfy Ilość możliwych do zapamiętania urządzeń sterowania zdalnego Przetestowano dla 230 V - 50 Hz 24 Vdc 120 W 4 W 600 N 24 V/21 W (żarówka w zestawie) 15 (szyna standardowa) 14 cm/s -20 C / +60 C MHz 32 20,000 cykli (szyna standardowa) Akcesoria montażowe Akumulator awaryjny Blokada mechaniczna wózka Zestaw akumulatorowy do bram garażowych art art art art Zestaw fotowoltaiczny do bram garażowych 69

7 Dexxo Pro 800/1000 3S RTS Napędy do bram garażowych DO 15 M 2 Pewny i trwały napęd dla różnych konfiguracji montażu Bardzo łatwe programowanie > Napęd gotowy do pracy po mniej niż 90 sekundach > Wszystkie parametry są już fabrycznie wstępnie zaprogramowane > Ekran LCD pomaga w łatwym i bezpiecznym programowaniu Szeroki zakres wyboru parametrów przez użytkownika > 17 możliwych do ustawiania parametrów > Możliwość dołączenia wielu urządzeń zapewniających bezpieczeństwo i wygodę pracy > Możliwość zamontowania w napędzie zasilania awaryjnego w postaci zestawu akumulatorów > Możliwość dołączenia zewnętrznego źródła oświetlenia o mocy do 500 W Pakiety Dexxo Pro 800 3S RTS art Dexxo Pro S RTS art Napęd Dexxo Pro 800/1000 RTS * Pilot Keygo 4 kanałowy RTS art Sztuk na palecie 2x 30 2x 30 Elementy pomocne w konserwacji napędu > Pokazywanie aktualnego statusu napędu > Pokazywanie aktualnego kodu błędnego działania > Dostęp do danych: licznik cykli, wykaz zaistniałych błędów, itd. > Przypomnienie o konieczności przeprowadzenia konserwacji po wykonaniu X cykli pracy Elementy bezpieczeństwa dla bramy garażowej > Syrena alarmowa sygnalizująca próbę siłowego otwierania bramy > Zamek przeciwwłamaniowy Solidność, która przetrwa upływ czasu > 5 lat gwarancji > Zdolność do intensywnej pracy i wykonania do cykli Uniwersalny zakres dostępnych szyn napędowych: > Łańcuch, pasek, szyny o podwyższonej trwałości * Zestaw montażowy obejmuje: 1 wysięgnik połączenia z bramą, 1 blok bramy, 1 blok nadproża na zawiasach, 4 wsporniki sufitowe, wkręty i mocowania. 70

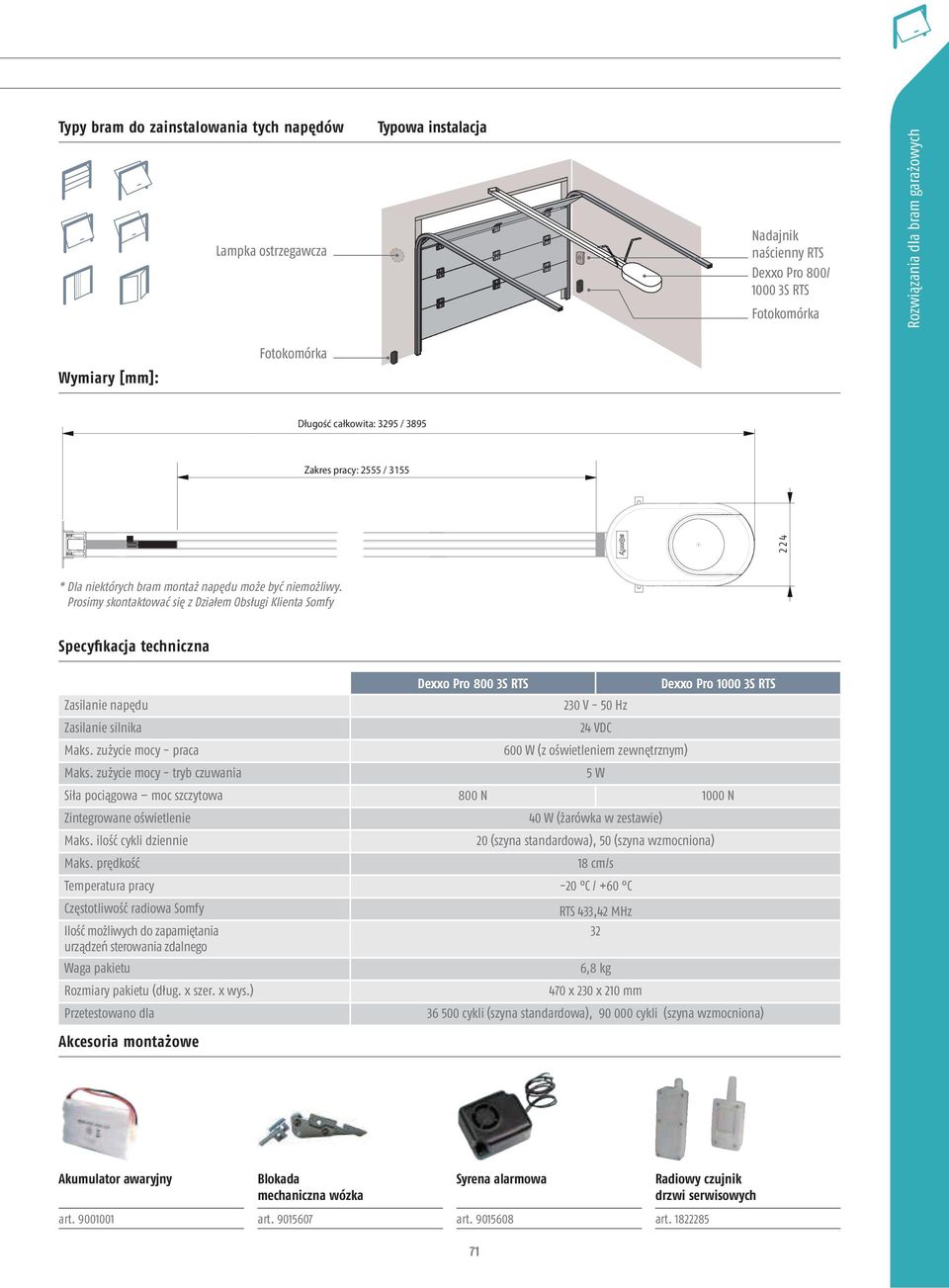

8 Typy bram do zainstalowania tych napędów Lampka ostrzegawcza Typowa instalacja Nadajnik naścienny RTS Dexxo Pro 800/ S RTS Rozwiązania dla bram garażowych Wymiary [mm]: Długość całkowita: 3295 / 3895 Zakres pracy: 2555 / * Dla niektórych bram montaż napędu może być niemożliwy. Prosimy skontaktować się z Działem Obsługi Klienta Somfy Specyfikacja techniczna Zasilanie napędu Zasilanie silnika Maks. zużycie mocy - praca Maks. zużycie mocy - tryb czuwania Akcesoria montażowe Dexxo Pro 800 3S RTS 230 V - 50 Hz 24 VDC 600 W (z oświetleniem zewnętrznym) 5 W Dexxo Pro S RTS Siła pociągowa moc szczytowa 800 N 1000 N Zintegrowane oświetlenie Maks. ilość cykli dziennie Maks. prędkość 40 W (żarówka w zestawie) 20 (szyna standardowa), 50 (szyna wzmocniona) 18 cm/s Temperatura pracy -20 C / +60 C Częstotliwość radiowa Somfy Ilość możliwych do zapamiętania urządzeń sterowania zdalnego Waga pakietu Rozmiary pakietu (dług. x szer. x wys.) Przetestowano dla RTS 433,42 MHz 32 6,8 kg 470 x 230 x 210 mm cykli (szyna standardowa), cykli (szyna wzmocniona) Akumulator awaryjny Blokada mechaniczna wózka Syrena alarmowa 71 Radiowy czujnik drzwi serwisowych art art art art

9 Dexxo Pro 800/1000 3S io Napędy do bram garażowych DO 15 M 2 Pewny i trwały napęd dla różnych konfiguracji montażu Bardzo łatwe programowanie > Napęd gotowy do pracy po mniej niż 90 sekundach > Wszystkie parametry są już fabrycznie wstępnie zaprogramowane > Ekran LCD pomaga w łatwym i bezpiecznym programowaniu Szeroki zakres wyboru parametrów przez użytkownika > 15 możliwych do ustawiania parametrów > Możliwość dołączenia wielu urządzeń zapewniających bezpieczeństwo i wygodę pracy > Możliwość zamontowania w napędzie zasilania awaryjnego w postaci zestawu akumulatorów > Możliwość dołączenia zewnętrznego źródła oświetlenia o mocy do 500 W Pakiety Dwukierunkowa transmisja radiowa Elementy pomocne w konserwacji napędu > Pokazywanie aktualnego statusu napędu > Pokazywanie aktualnego kodu błędnego działania > Dostęp do danych: licznik cykli, wykaz zaistniałych błędów, itd. Elementy bezpieczeństwa dla bramy garażowej > Zamek przeciwwłamaniowy Dexxo Pro 800 io art Napęd Dexxo Pro 800/1000 io Pilot Keytis 4 io Keygo io jednokierunkowy art art Sztuk na palecie 1x 30 Solidność, która przetrwa upływ czasu > 5 lat gwarancji > Zdolność do intensywnej pracy i wykonania do cykli Uniwersalny zakres dostępnych szyn napędowych: > Łańcuch, pasek, szyny o podwyższonej trwałości Dexxo Pro 800 io art Dexxo Pro 1000 io art Dexxo Pro 1000 io art x 30 1x 30 2x 30 * Zestaw montażowy obejmuje: 1 wysięgnik połączenia z bramą, 1 blok bramy, 1 blok nadproża na zawiasach, 4 wsporniki sufitowe, wkręty i mocowania. Technologia io-homecontrol > Kompatybilność ze wszystkimi produktami Somfy wykonanymi w technologii io > Każdy nadajnik dwukierunkowy otrzymuje sygnał zwrotny od sterowanego obiektu > Dołączenie do systemu TaHoma umożliwia zdalne sterowanie i kontrolę pozycji, w jakiej aktualnie znajduje się brama. 72

10 Typy bram do zainstalowania tych napędów Lampka ostrzegawcza Typowa instalacja Nadajnik naścienny io Dexxo Pro 800/1000 3S io Rozwiązania dla bram garażowych Wymiary dla Dexxo Pro S [mm]: Długość całkowita: 3295 / 3895 Zakres pracy: 2555 / * Dla niektórych bram montaż napędu może być niemożliwy. Prosimy skontaktować się z Działem Obsługi Klienta Somfy Specyfikacja techniczna Zasilanie napędu Zasilanie silnika Maks. zużycie mocy - praca Maks. zużycie mocy - tryb czuwania Akcesoria montażowe i bezpieczeństwa Dexxo Pro 800 3S io 230 V - 50 Hz 24 VDC 600 W (z oświetleniem zewnętrznym) 5 W Dexxo Pro S io Siła pociągowa moc szczytowa 800 N 1000 N Zintegrowane oświetlenie Maks. ilość cykli dziennie Maks. prędkość 40 W (żarówka w zestawie) 20 (szyna standardowa), 50 (szyna wzmocniona) 18 cm/s Temperatura pracy -20 C / +60 C Częstotliwość radiowa Somfy Ilość możliwych do zapamiętania urządzeń zdalnego sterowania Waga pakietu Rozmiary pakietu (dług. x szer. x wys.) Przetestowano dla RTS 433,42 MHz 32 6,8 kg 470 x 230 x 210 mm cykli (szyna standardowa), cykli (szyna wzmocniona) Akumulator awaryjny Zestaw wsporników sufitowych Keytis 4 Home io 73 Blokada mechaniczna wózka art art art art

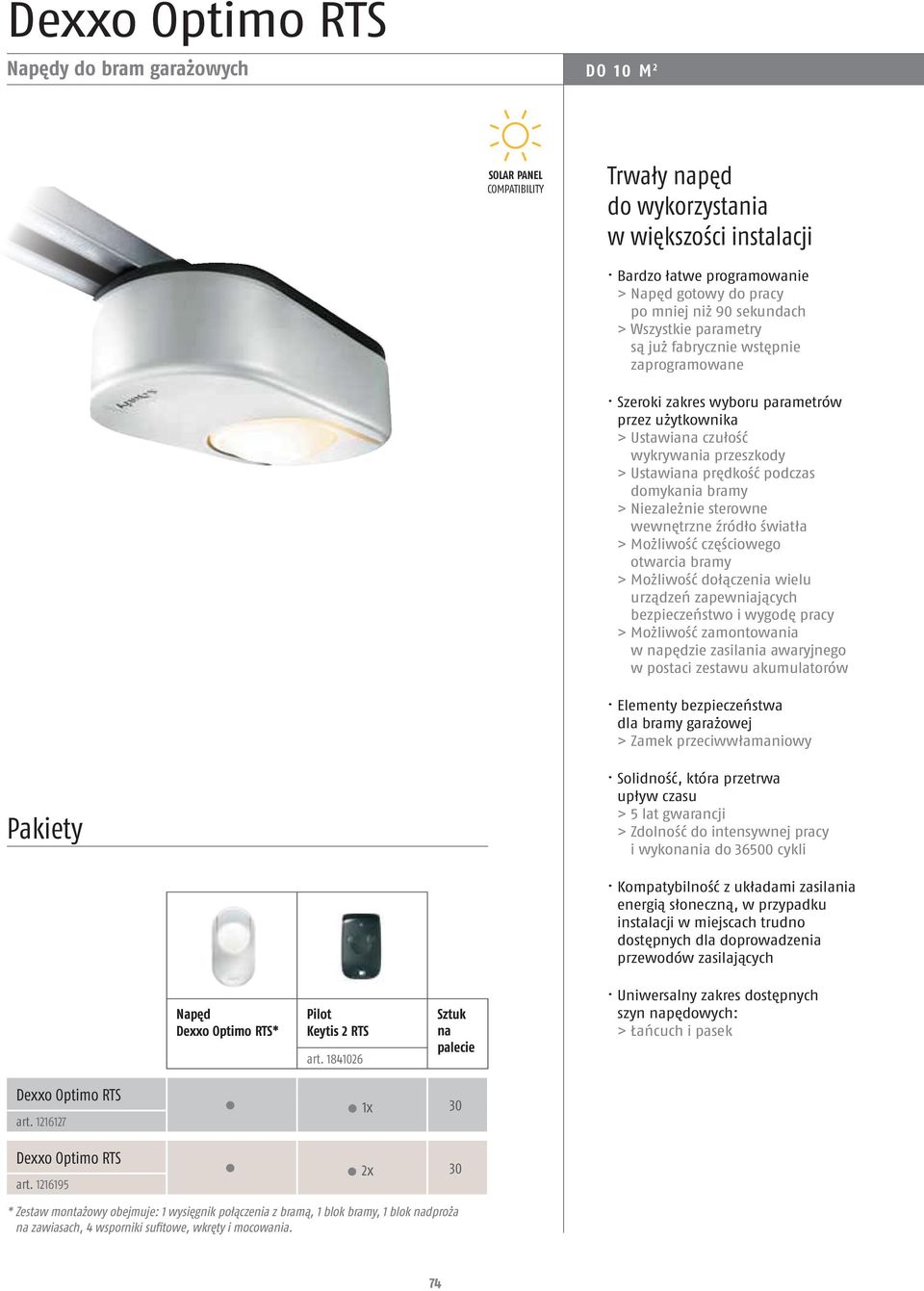

11 Dexxo Optimo RTS Napędy do bram garażowych DO 10 M 2 SOLAR PANEL COMPATIBILITY Trwały napęd do wykorzystania w większości instalacji Bardzo łatwe programowanie > Napęd gotowy do pracy po mniej niż 90 sekundach > Wszystkie parametry są już fabrycznie wstępnie zaprogramowane Szeroki zakres wyboru parametrów przez użytkownika > Ustawiana czułość wykrywania przeszkody > Ustawiana prędkość podczas domykania bramy > Niezależnie sterowne wewnętrzne źródło światła > Możliwość częściowego otwarcia bramy > Możliwość dołączenia wielu urządzeń zapewniających bezpieczeństwo i wygodę pracy > Możliwość zamontowania w napędzie zasilania awaryjnego w postaci zestawu akumulatorów Elementy bezpieczeństwa dla bramy garażowej > Zamek przeciwwłamaniowy Pakiety Solidność, która przetrwa upływ czasu > 5 lat gwarancji > Zdolność do intensywnej pracy i wykonania do cykli Kompatybilność z układami zasilania energią słoneczną, w przypadku instalacji w miejscach trudno dostępnych dla doprowadzenia przewodów zasilających Napęd Dexxo Optimo RTS* Pilot Keytis 2 RTS art Sztuk na palecie Uniwersalny zakres dostępnych szyn napędowych: > Łańcuch i pasek Dexxo Optimo RTS art Dexxo Optimo RTS art x 30 2x 30 * Zestaw montażowy obejmuje: 1 wysięgnik połączenia z bramą, 1 blok bramy, 1 blok nadproża na zawiasach, 4 wsporniki sufitowe, wkręty i mocowania. 74

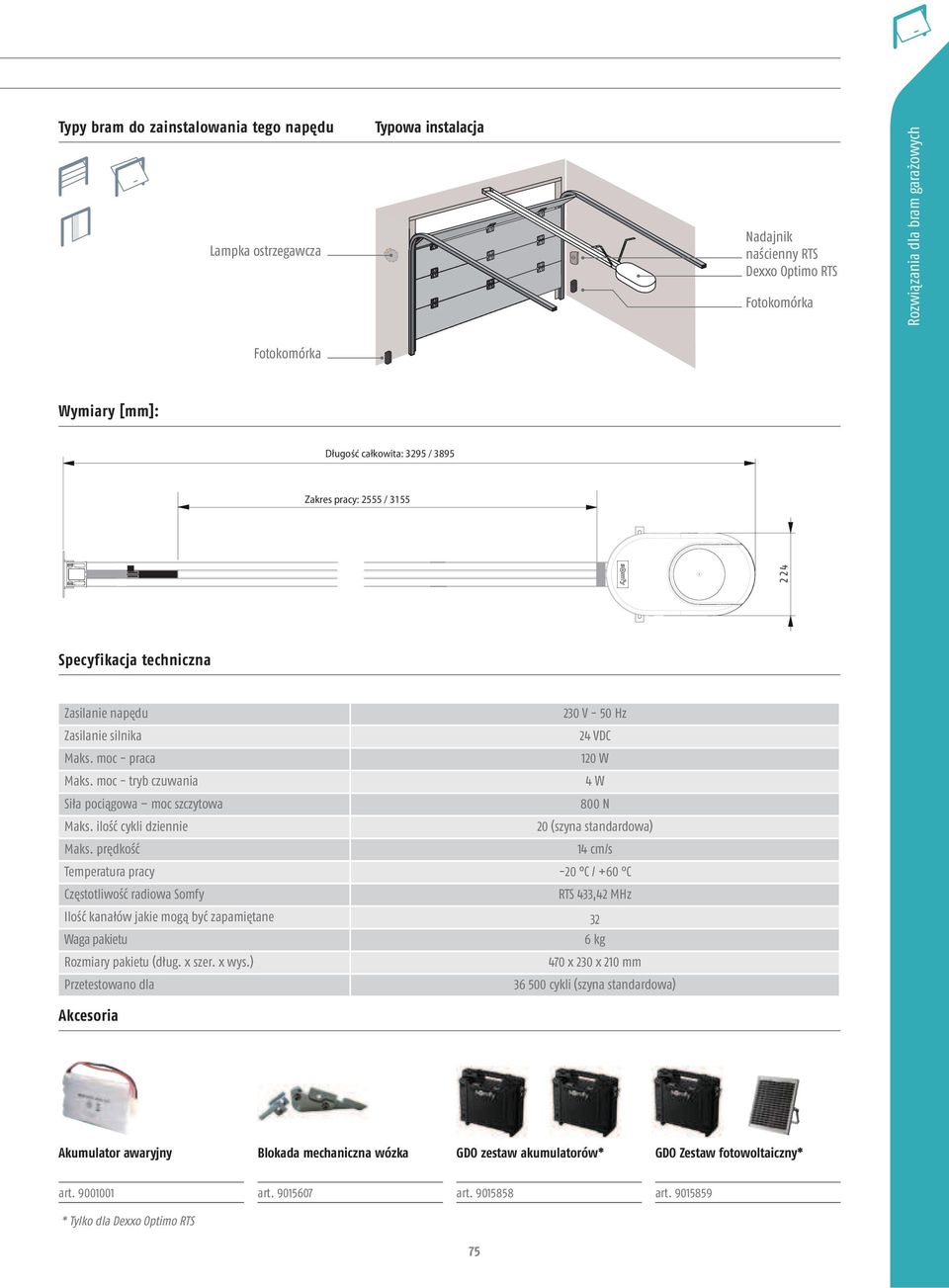

12 Typy bram do zainstalowania tego napędu Lampka ostrzegawcza Typowa instalacja Nadajnik naścienny RTS Dexxo Optimo RTS Rozwiązania dla bram garażowych Wymiary [mm]: Długość całkowita: 3295 / 3895 Zakres pracy: 2555 / Specyfikacja techniczna Zasilanie napędu 230 V - 50 Hz Zasilanie silnika 24 VDC Maks. moc - praca 120 W Maks. moc - tryb czuwania 4 W Siła pociągowa moc szczytowa 800 N Maks. ilość cykli dziennie 20 (szyna standardowa) Maks. prędkość 14 cm/s Temperatura pracy -20 C / +60 C Częstotliwość radiowa Somfy RTS 433,42 MHz Ilość kanałów jakie mogą być zapamiętane 32 Waga pakietu 6 kg Rozmiary pakietu (dług. x szer. x wys.) 470 x 230 x 210 mm Przetestowano dla cykli (szyna standardowa) Akcesoria Akumulator awaryjny Blokada mechaniczna wózka GDO zestaw akumulatorów* GDO Zestaw fotowoltaiczny* art art art art * Tylko dla Dexxo Optimo RTS 75
