1 Temat 1: Bluetooth Potrzebne: dwa telefony z funkcją bluetooth stoper lub 3 telefon z możliwością zliczania czasu z dokładnością do 0.1 sek Przebieg ćwiczenia: Ćwiczenie polega na pomiarze czasu przesyłania [w sekundach] 3 plików z podanych przez prowadzącego odległości i powtórzenia pomiarów określoną ilość razy. Zawsze nadaje ten sam telefon (A) i odbiera telefon (B), Dane do ćwiczenia: A) B) C) na stronie producentów telefonów ( i tylko na stronie producenta telefonu ) dla konkretnego modelu (np. SONY XPERIA U) sprawdzić w specyfikacji WERSJE BLUETOOTH (np. wersja 1.0, 2.0, 2.0E, 2.1, 3.0, 4.0 itp.).. znając już wersje Bluetooth telefon w wyszukiwarce internetowej wyszukać frazę: np.: BLUETOOTH 2.0 specyfikacja w specyfikacji odszukać: maksymalny zasięg lub zasięg, prędkość transmisji [kbit/s, kbps, Mbit/s] Znalezione informacje należy uwzględnić w sprawozdaniu. ilość powtórzeń pomiaru czasu z danej odległości: 6 pliki o znanej wielkości (w [kilo bajt]): (a) obrazek, (b) muzyka, (c) video, warianty odległości [m], gdzie 1m = 1 krok: 3, 5, 9, 15, 25, cały korytarz (zmierzyć długość korytarza) 3, 5, 9, 12, 15, 18 (gdy nie będzie możliwości przesyły przez cały korytarz), upewnić się, aby czas przesyłania największego pliku z maksymalnej odległości w wariancie był nie dłuższy niż 25 sekund!!! (w razie konieczności zmienić plik na mniejszy) wyniki pomiaru umieścić w tabeli dostępnej na następnej stronie. na otwartej przestrzeni wyznaczyć odległość (z dokładnością do 5 metrów) powyżej której telefony przestają wysyłać/odbierać sygnał odległość zapisać (max. zasięg)

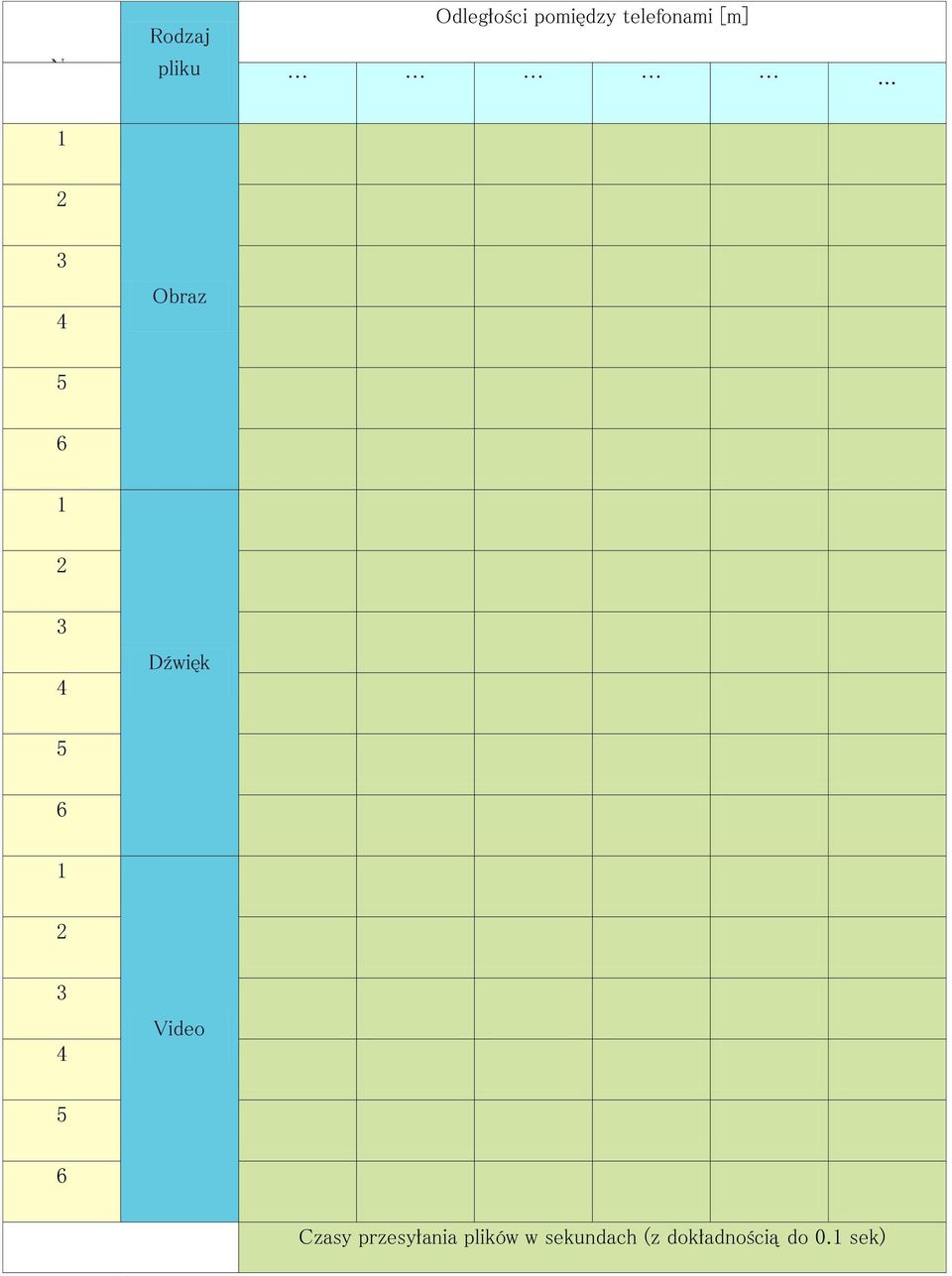

2 Nr Rodzaj pliku Odległości pomiędzy telefonami [m] Obraz Dźwięk Video 5 6 Czasy przesyłania plików w sekundach (z dokładnością do 0.1 sek)

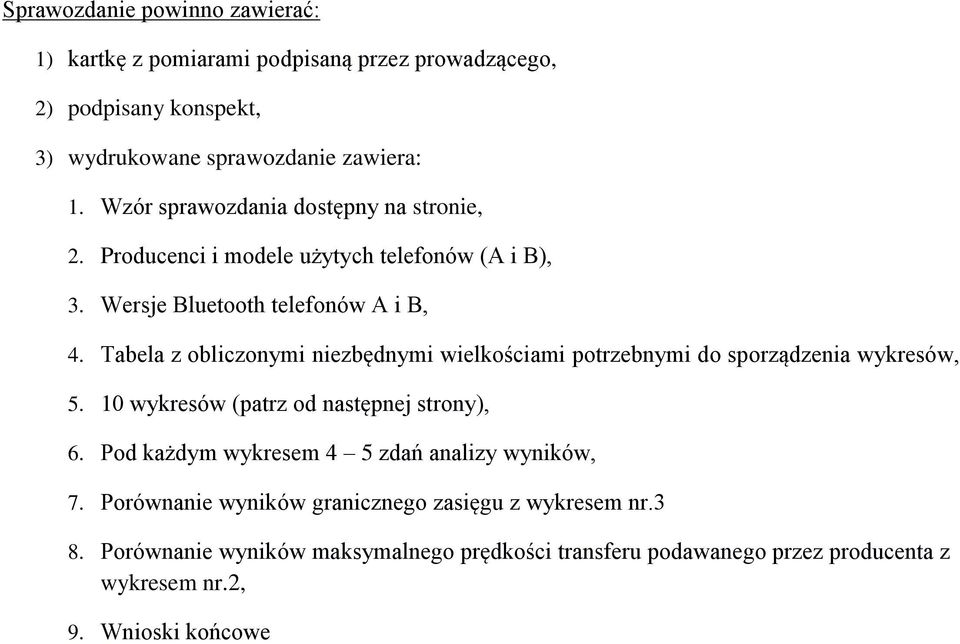

3 Sprawozdanie powinno zawierać: 1) kartkę z pomiarami podpisaną przez prowadzącego, 2) podpisany konspekt, 3) wydrukowane sprawozdanie zawiera: 1. Wzór sprawozdania dostępny na stronie, 2. Producenci i modele użytych telefonów (A i B), 3. Wersje Bluetooth telefonów A i B, 4. Tabela z obliczonymi niezbędnymi wielkościami potrzebnymi do sporządzenia wykresów, wykresów (patrz od następnej strony), 6. Pod każdym wykresem 4 5 zdań analizy wyników, 7. Porównanie wyników granicznego zasięgu z wykresem nr.3 8. Porównanie wyników maksymalnego prędkości transferu podawanego przez producenta z wykresem nr.2, 9. Wnioski końcowe

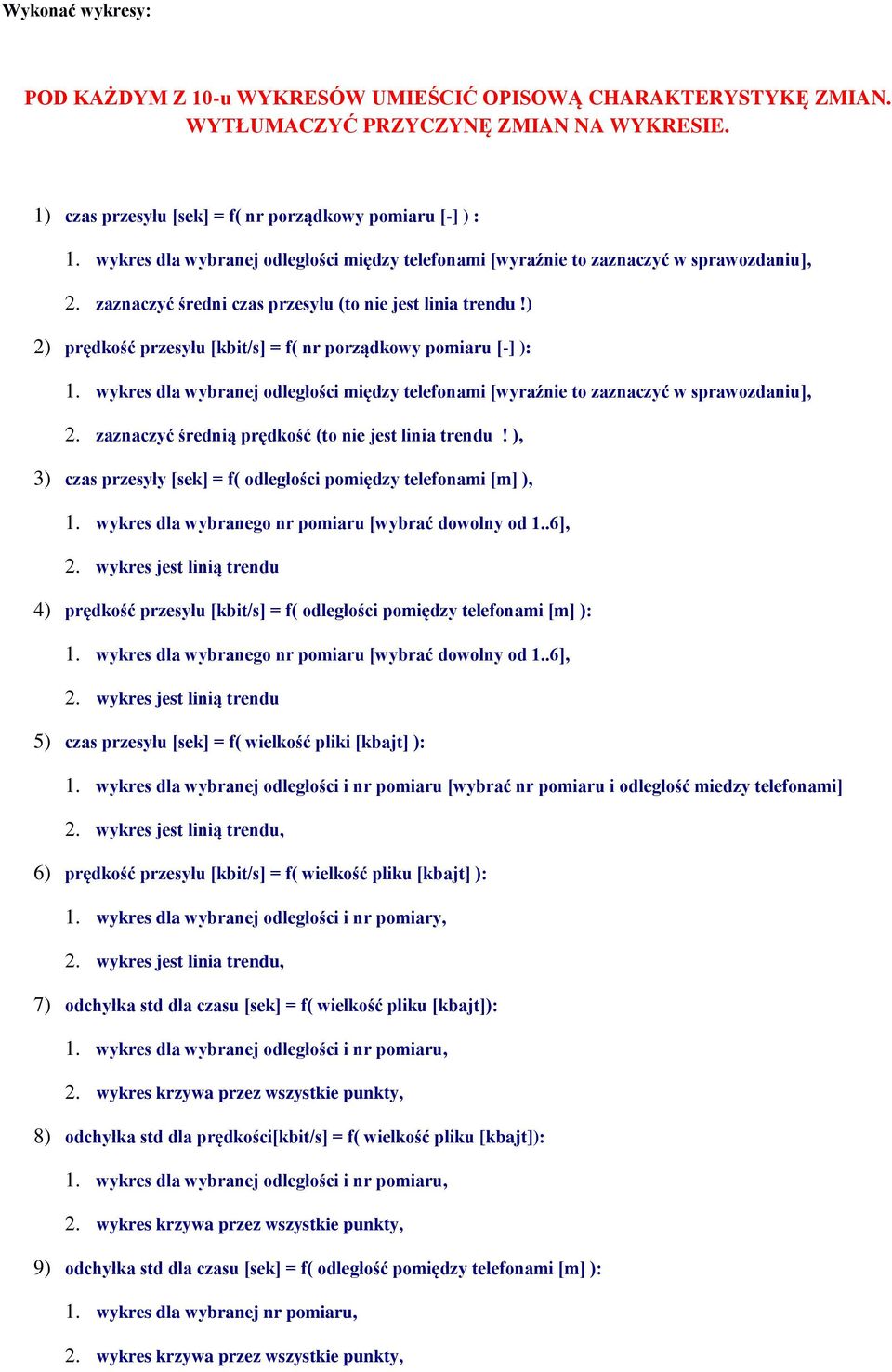

4 Wykonać wykresy: POD KAŻDYM Z 10-u WYKRESÓW UMIEŚCIĆ OPISOWĄ CHARAKTERYSTYKĘ ZMIAN. WYTŁUMACZYĆ PRZYCZYNĘ ZMIAN NA WYKRESIE. 1) czas przesyłu [sek] = f( nr porządkowy pomiaru [-] ) : 1. wykres dla wybranej odległości między telefonami [wyraźnie to zaznaczyć w sprawozdaniu], 2. zaznaczyć średni czas przesyłu (to nie jest linia trendu!) 2) prędkość przesyłu [kbit/s] = f( nr porządkowy pomiaru [-] ): 1. wykres dla wybranej odległości między telefonami [wyraźnie to zaznaczyć w sprawozdaniu], 2. zaznaczyć średnią prędkość (to nie jest linia trendu! ), 3) czas przesyły [sek] = f( odległości pomiędzy telefonami [m] ), 1. wykres dla wybranego nr pomiaru [wybrać dowolny od 1..6], 2. wykres jest linią trendu 4) prędkość przesyłu [kbit/s] = f( odległości pomiędzy telefonami [m] ): 1. wykres dla wybranego nr pomiaru [wybrać dowolny od 1..6], 2. wykres jest linią trendu 5) czas przesyłu [sek] = f( wielkość pliki [kbajt] ): 1. wykres dla wybranej odległości i nr pomiaru [wybrać nr pomiaru i odległość miedzy telefonami] 2. wykres jest linią trendu, 6) prędkość przesyłu [kbit/s] = f( wielkość pliku [kbajt] ): 1. wykres dla wybranej odległości i nr pomiary, 2. wykres jest linia trendu, 7) odchyłka std dla czasu [sek] = f( wielkość pliku [kbajt]): 1. wykres dla wybranej odległości i nr pomiaru, 8) odchyłka std dla prędkości[kbit/s] = f( wielkość pliku [kbajt]): 1. wykres dla wybranej odległości i nr pomiaru, 9) odchyłka std dla czasu [sek] = f( odległość pomiędzy telefonami [m] ): 1. wykres dla wybranej nr pomiaru,

5 3. zaznaczyć na wykresie miejsca z najmniejszą i największą odchyłka std. 10) odchyłka std dla prędkości[kbit/s] = f( odległość pomiędzy telefonami [m] ): 1. wykres dla wybranej nr pomiaru, 3. zaznaczyć na wykresie miejsca z najmniejszą i największą odchyłka std. Wzory: 8 [Mbit] = 1 [Mbajt] 1 [Mbajt] = 1024 [kbajt] 1 [kbajt] = 1024 [bajt] 1 [kbajt] = 8 [kbit] v [kbit/s] = 8 * (kb - wielkość pliku [kbajt] ) / ( t czas przesyły [s] ) σ v odchyłka standardowa dla prędkości, σ t odchyłka standardowa dla prędkości,

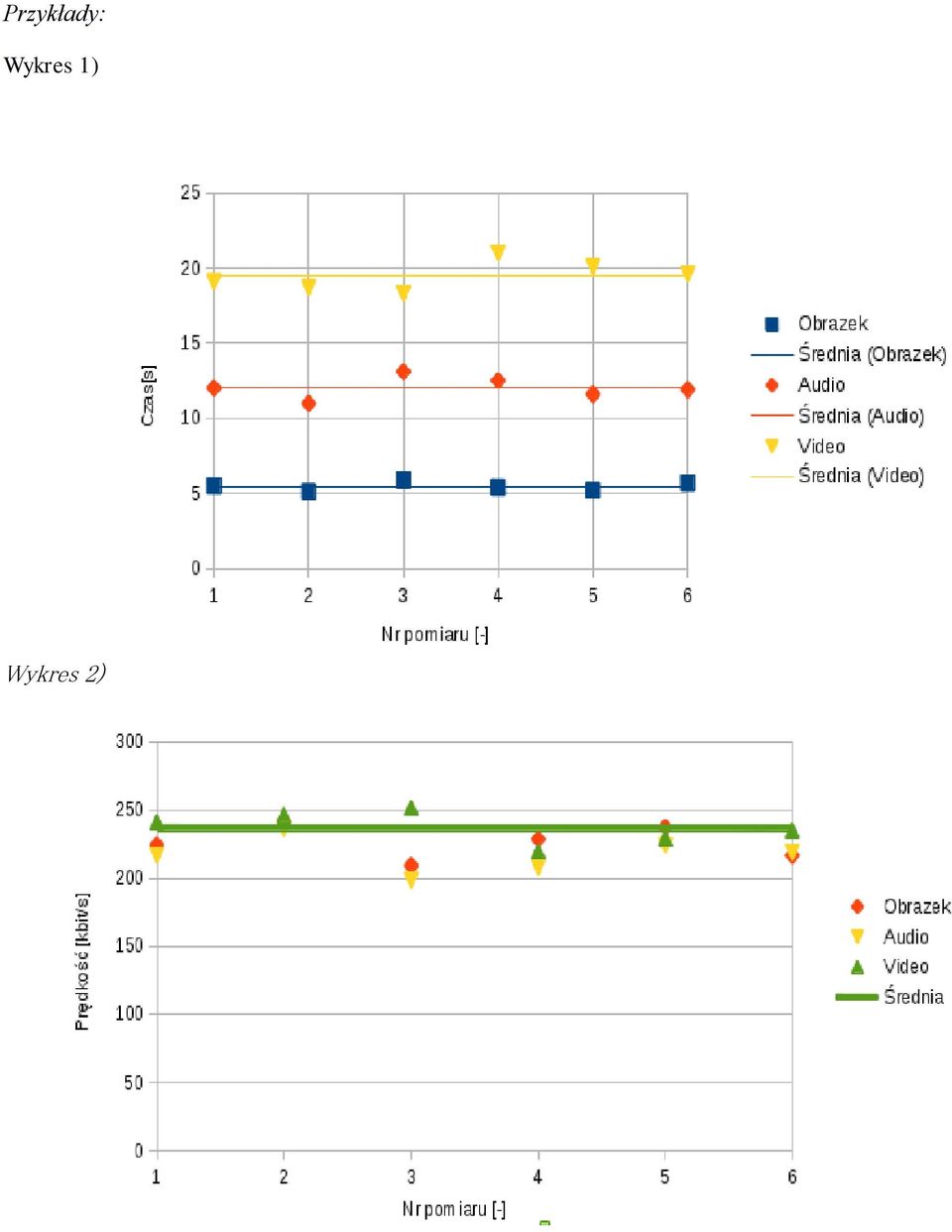

6 Przykłady: Wykres 1) Wykres 2)
