1 Dane aktualne na dzień: :09 Link do produktu: Kocioł TEKLA DRACO DUO VERSA 30kW Cena ,10 zł Opis produktu DRACO DUO VERSA 30 Stalowy kocioł dwupaleniskowy z palnikiem rynnowym Konstrukcja kotła DRACO DUO VERSA oparta jest na sprawdzonym od wielu lat i bardzo efektywnym wymienniku dwupaleniskowym. W seri kotłów VERSA zamiast palnika retortowego zastosowany został nowoczesny palnik rynnowy, wykonany ze stali żaroodpornej. Na ruszcie palnika znajdują się otwory zapewniające dopływ powietrza potrzebnego do spalania, dostarczanego przez dmuchawę zamontowaną bezpośrednio do mieszacza powietrza. W górnej części palnika zamontowane są trzy dysze powietrzne zapewniające dopływ do paleniska powietrza wtórnego. Powietrze to poprawia parametry procesu spalania oraz obniża emisję CO. Wymiennik kotła wykonany jest z wysokiej jakości, atestowanej stali o grubości 8-4 mm. Prawidłową pracą kotła steruje regulator elektroniczny z dużym, czytelnym ekranem LCD. Rodzaj kotła: z automatycznym podajnikiem paliwa Moc: 30 kw / 25 kw / Paliwa: Eko groszek / Pelety / Węgiel Zakres powierzchni docieplonej: m2 Zakres powierzchni niedocieplonej: m2 Zalety kotła: 5 lat gwarancji na szczelność wymiennika kotła możliwość spalania paliw gorszej jakości dodatkowa komora spalania z rusztem wodnym praca w trybie pogodowym automatyczne przełączanie trybu lato/zima, sterowane elektroniczne za pomocą czujnika zewnętrznego możliwość podłączenia termostatu pokojowego możliwość włączenia pracy kotła w systemie PID (3-poziomowa modulacja mocy) sterowanie 2 obiegami grzewczymi (2 niezależne charakterystyki pogodowe) oraz obiegiem CWU ekonomiczna eksploatacja możliwość regulacji temperatury powrotu poprzez sterowanie siłownikiem na zaworze czterodrogowym niski poziom substancji szkodliwych w spalinach Produkt posiada dodatkowe opcje:

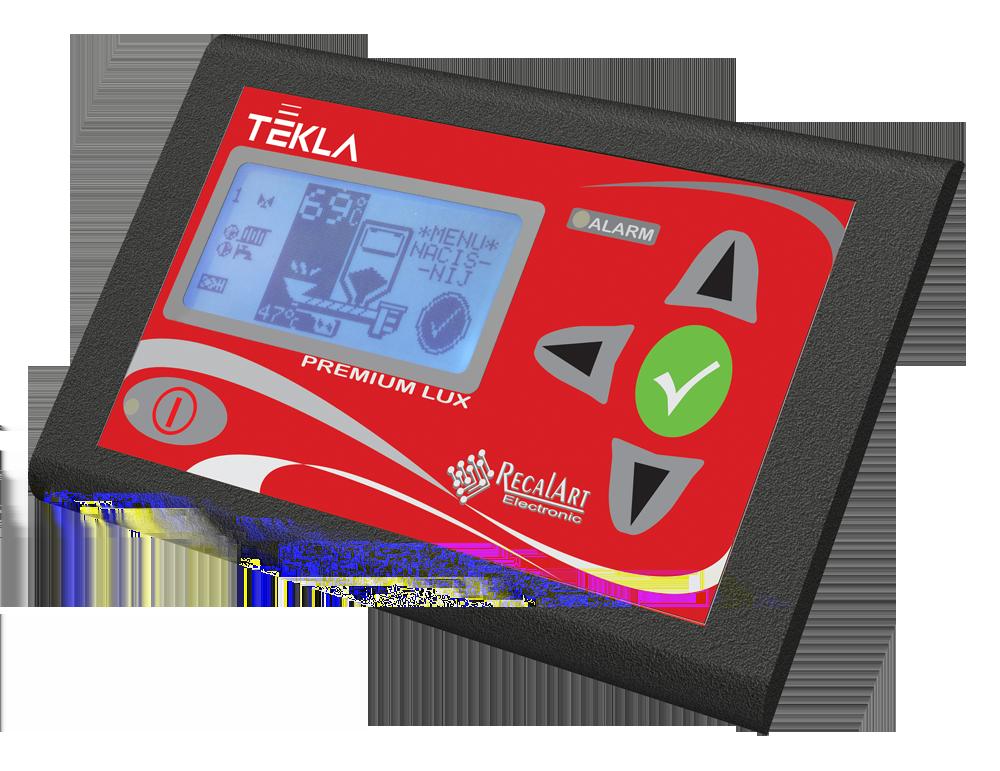

2 VAT: 23% standard, 8% na cele mieszkaniowe ( ,50 zł ) Regulator Pracą kotła jak również urządzeń dodatkowych steruje regulator elektroniczny RECALART. Regulator posiada następujące funkcje: nastawę temperatury na wyjściu z kotła nastawę temperatury na wejściu do kotła obsługę siłownika na zaworze czterodrogowym nastawę temperatury i automatyczną pracę c.w.u. praca w trybie zima, pogodowym lub lato (grzanie tylko c.w.u.) podłączenie termostatu pokojowego drogą przewodową lub radiową. Termostat pokojowy reguluje pracą pompy obiegowej lub, w przypadku zamontowanego siłownika, zaworem czterodrogowym sygnalizowanie świetlnych stanów alarmowych przywracanie ustawień fabrycznych (funkcja RESET zalecana przed zerowym rozruchem kotła) sterowanie 2 obiegami grzewczymi (2 niezależne charakterystyki pogodowe) oraz obiegiem CWU automatyczne przełączanie trybu lato/zima, sterowane elektroniczne za pomocą czujnika zewnętrznego możliwość włączenia pracy kotła w systemie PID (3-poziomowa modulacja mocy) Budowa

3 1 Króciec zasilania c.o. 5 Drzwi górne 9 Podstawa zasobnika 13 Motoreduktor 2 Króciec powrotu c.o. 6 Drzwi środkowe 10 Sterownik 14 Dmuchawa 3 Listwa przyłączeniowa 7 Drzwi dolne 11 Strażak 4 Wyczystka 8 Wyczystka zasobnika 12 Część górna zasobnika Króćce zasilania i powrotu w kotłach znajdują się zarówno po prawej jak i po lewej stronie kotła. W celu zapewnienia prawidłowego obiegu wody należy pamiętać by podłączenia kotła do instalacji dokonywać po przekątnej. Kapilara czujników powinna być wkręcona z tej samej strony co podłączenie zasilania instalacji. Wymiary: Wymiar zależny od rodzaju zamontowanego zasobnika, wysokość kotła można regulować za pomocą załączonych stopek.

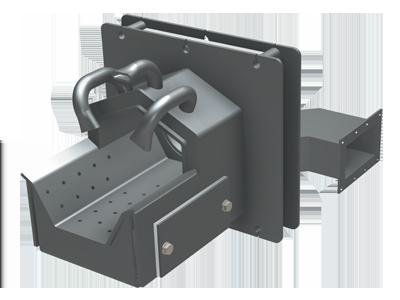

4 Przekrój kotła Palnik rynnowy instalowany w kotłach DRACO DUO VERSA

5 Instalacja

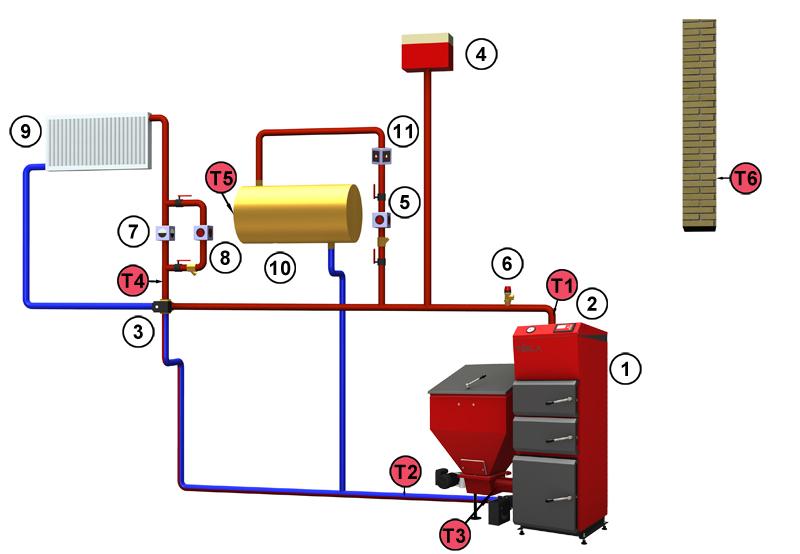

6 Układ otwarty. 1 Kocioł 4 Naczynie wzbiorcze otwarte 7 Zawór różnicowy 10 Podgrzewacz c.w.u. 2 Sterownik kotła 5 Pompa c.w.u. 8 Pompa c.o Zawór zwrotny 3 Zawór mieszający czterodrogowy 6 Zawór bezpieczeństwa 9 Grzejnik T1 Czujnik temp. kotła T2 Czujnik temp. powrotu T3 Czujnik temp. podajnika paliwa T5 Czujnik temp. c.w.u. T6 Czujnik temp. zewnętrznej T4 Czujnik temp. c.o. Instalacja kotła. Prawidłowa instalacja kotła powinna uwzględniać również wytyczne zawarte w przepisach przeciwpożarowych oraz uwzględniać ilość miejsca które jest potrzebne do wygodnej obsługi i serwisowania kotła. W kotłowni, zwłaszcza w pobliżu kotła nie powinny znajdować się materiały łatwopalne: musi być zachowana odległość min. 200 mm od materiałów średniopalnych musi być zachowana odległość min. 400 mm od materiałów łatwopalnych jeżeli nie jesteśmy pewni co do rodzaju materiału, bezpieczną odległość należy podwoić

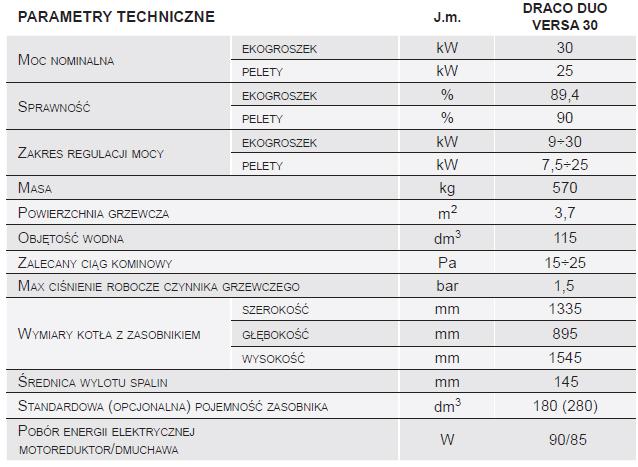

7 Podczas instalacji kotła należy pamiętać o pozostawieniu wolnej przestrzeni potrzebnej do wygodnej jego obsługi. Zaleca się pozostawienie min 1000 mm wolnej przestrzeni z przodu kotła, min 300 mm od boku kotła, min 900 bądź 1500 (w zależności od rodzaju kotła) od strony zasobnika oraz min 400 mm z tyłu kotła. Parametry techniczne Powered by TCPDF (
