1 ATLAS D CONDENS K130 UNIT [16,0-33,8 ] ATLAS D CONDENS UNIT [16,0-44,5 ] ROZDZIAŁ 8 STOJĄCE KOTŁY Z PALNIKAMI NADMUCHOWYMI [25-75 KW]

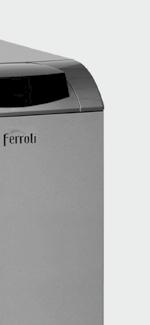

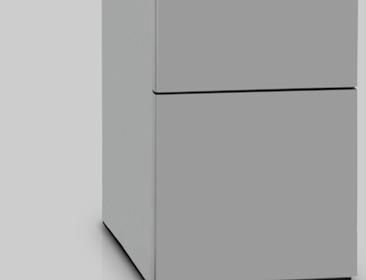

2 ATLAS D CONDENS UNIT Stojące kotły z palnikami nadmuchowymi [25-75 ] Trójciągowe, żeliwne olejowe kotły kondensacyjne z wbudowanym palnikiem ATLAS D CONDENS UNIT TRÓJCIĄGOWE, ŻELIWNE OLEJOWE KOTŁY KONDENSACYJNE Z WBUDOWANYM PALNIKIEM Wymiennik kondensujący ze stali nierdzewnej Wymiennik kotła wykonany z wysokiej jakości żeliwa odpornego na zmiany Zawirowywacz spalin Aplikacja systemu zdalnego nadzoru JULIA CHARAKTERYSTYKA Dostępne modele w zakresie mocy: 16,0-33,8 i 30,0-44,5 Trójciągowy sposób przepływu spalin Wymiennik kondensacyjny ze stali nierdzewnej Wymiennik kotła z wysokiej jakości żeliwa Wbudowany nadmuchowy palnik olejowy Wyposażony w modulowaną pompę c.o. Ochrona przeciwzamrożeniowa kotła Wbudowana automatyka pogodowa Możliwość zdalnej obsługi przy pomocy smartfonu i systemu zdalnego nadzoru JULIA (Android) Pełna autodiagnostyka Kotły dostarczane kompletnie zmontowane 3 lata gwarancji NR KAT. PRODUKT MOC [] OPIS CENA [NETTO PLN] 0JHW3PWA ATLAS D CONDENS 32 UNIT 16,0-33,8 Trójciągowy żeliwny olejowy kocioł kondensacyjny ,00 0JHW4PWA ATLAS D CONDENS 42 UNIT 30,0-44,5 z wbudowanym palnikiem ,00 Wyposażenie dodatkowe: patrz następna strona 208

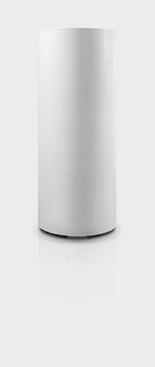

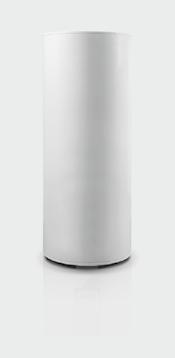

3 Stojące kotły z palnikami nadmuchowymi [25-75 ] ATLAS D CONDENS UNIT Trójciągowe, żeliwne olejowe kotły kondensacyjne z wbudowanym palnikiem WYPOSAŻENIE DODATKOWE c.w.u. Zawór przełączający ZRS234 Zestaw do pracy w systemie powietrzno-spalinowym NR KAT. PRODUKT OPIS CENA [NETTO PLN] 1KWMA11W c.w.u. zasobnika ciepłej wody użytkowej 89, ZRS234 DN20 Zawór przełączający do ładowania bojlera c.w.u. 520, X0 Zestaw do pracy w systemie powietrzno-spalinowym Zestaw do pracy kotła w systemie powietrzno-spalinowym niezależnym od powietrza w kotłowni (schemat: patrz str. 215) 1 590,00 Systemy powietrzno-spalinowe: patrz rozdział 16 ROMEO W ROMEO W RF FER9 FER9 RF JULIA FZ4B NR KAT. PRODUKT OPIS CENA [NETTO PLN] XA ROMEO W Zdalny przewodowy sterownik adaptacyjny kotła z funkcją regulacji wewnętrznej w pomieszczeniu 299, XA ROMEO W RF Zdalny bezprzewodowy sterownik adaptacyjny kotła z funkcją regulacji wewnętrznej w pomieszczeniu HRT177WS Sterownik FER9 Programowalny termostat pokojowy on-off (zdalny przewodowy) 149,00 HRT177RS Sterownik FER9 RF Programowalny termostat pokojowy on-off (zdalny bezprzewodowy) 259, X0 FZ4B Wielofunkcyjny moduł strefowy do regulacji obiegów grzewczych systemu, regulacja do 3 obiegów grzewczych, w tym 2 z mieszaczem oraz 1 bez mieszacza / c.w.u. 599, ,00 JULIA JULIA System zdalnego nadzoru JULIA do komfortowej obsługi kotłów Ferroli 1 599, XO zewnętrznej 119,00 209

4 ATLAS D CONDENS UNIT Stojące kotły z palnikami nadmuchowymi [25-75 ] Trójciągowe, żeliwne olejowe kotły kondensacyjne z wbudowanym palnikiem DANE TECHNICZNE ATLAS D CONDENS 32 UNIT 42 UNIT Klasa efektywności energetycznej [ErP] Obciążenie cieplne Min. Maks. c.o. 16,3 33,0 30,9 43,5 Moc cieplna C C Min. Maks. c.o. Min. Maks. c.o. 16,0 32,0 17,0 33,8 30,0 42,0 31,7 44,5 Sprawność C C 30% obciążenia P maks. P min. P maks. P min. P maks. % % % % % 97,0 97,9 102,6 103,9 103,5 96,5 97,2 102,2 102,8 102,5 Ciśnienie robocze c.o. Maks. bar 3 3 Wymiary Szer. x Wys. x Gł. mm 500 x 850 x x 850 x 930 Masa kotła bez wody kg

5 Stojące kotły z palnikami nadmuchowymi [25-75 ] ATLAS D CONDENS UNIT Trójciągowe, żeliwne olejowe kotły kondensacyjne z wbudowanym palnikiem WYMIARY / PRZYŁĄCZA 500 C 830 / 930* 92 B B F F K 850 D D 753 A 368 A E 183 Widok z przodu Widok z boku Widok z tyłu A zasilanie c.o. ¾ " B powrót c.o. 1" C zawór bezpieczeństwa c.o. D przyłącze systemu spalinowego Ø 100 mm E zawór opróżniania instalacji c.o. F pompa obiegowa K alternatywne przyłącze zasysu powietrza Ø 80 mm (przy użyciu zestawu do pracy kotła w rozdzielnym systemie powietrzno-spalinowym nr. kat X0) * ATLAS D CONDENS 32 UNIT 830 mm ATLAS D CONDENS 42 UNIT 930 mm 211

6 ATLAS D CONDENS UNIT Stojące kotły z palnikami nadmuchowymi [25-75 ] Trójciągowe, żeliwne olejowe kotły kondensacyjne z wbudowanym palnikiem SYSTEM POWIETRZNO-SPALINOWY (ROZDZIELNY) Spaliny Powietrze SYSTEM ROZDZIELNY Maksymalna dopuszczalna długość przewodów Ø 80 mm [zasys powietrza] / Ø 100 mm [odprowadzenie spalin] 25 m eq SYSTEM ROZDZIELNY Ø 80 mm Ø 100 mm Rura 1000 mm 500 mm 250 mm ZASYS POWIETRZA 1,0 0,5 0,25 STRATA DŁUGOŚCI [ m eq ] ODPROWADZENIE SPALIN W PIONIE W POZIOMIE Rura 250 mm z króćcem pomiarowym 0,2 Kolano Zakończenie systemu zasys powietrza boczny zza ściany 2,0 Rozszerzenie Ø 80/100 mm 0,0 Redukcja Ø 100/80 mm 1,5 Rura 1000 mm 0,4 0,4 0,8 Kolano Zakończenie systemu zasys powietrza boczny zza ściany wyrzut spalin boczny przez ścianę 1,2 1,5 0,6 0,8 1,5 1,0 1,3 3,0 212

7 Stojące kotły z palnikami nadmuchowymi [25-75 ] ATLAS D CONDENS UNIT Trójciągowe, żeliwne olejowe kotły kondensacyjne z wbudowanym palnikiem PRZYKŁAD WYKORZYSTANIA POMPY ŁADOWANIA ZASOBNIKA C.W.U. zewnętrznej Sterownik pomieszczenia ROMEO PRZYKŁAD WYKORZYSTANIA ZAWORU PRZEŁĄCZAJĄCEGO ZRS234 DO ŁADOWANIA ZASOBNIKA C.W.U. zewnętrznej Sterownik pomieszczenia ROMEO ZRS

8 ATLAS D CONDENS UNIT Stojące kotły z palnikami nadmuchowymi [25-75 ] Trójciągowe, żeliwne olejowe kotły kondensacyjne z wbudowanym palnikiem PRZYKŁAD WYKORZYSTANIA MODUŁU FZ4B (1 OBIEG C.W.U., 1 OBIEG C.O. BEZ MIESZACZA, 2 OBIEGI C.O. Z MIESZACZEM) Moduł FZ4B zewnętrznej Sterowniki pomieszczenia ROMEO M M 214

9 Stojące kotły z palnikami nadmuchowymi [25-75 ] ATLAS D CONDENS UNIT Trójciągowe, żeliwne olejowe kotły kondensacyjne z wbudowanym palnikiem SCHEMAT HYDRAULICZNY ZESTAW DO PRACY KOTŁA W SYSTEMIE POWIETRZNO-SPALINOWYM NIEZALEŻNYM OD POWIETRZA W KOTŁOWNI 215

10 ATLAS D CONDENS K130 UNIT Stojące kotły z palnikami nadmuchowymi [25-75 ] Trójciągowy, żeliwny olejowy kocioł kondensacyjny z palnikiem i zintegrowanym zasobnikiem c.w.u. ATLAS D CONDENS K130 UNIT TRÓJCIĄGOWY, ŻELIWNY OLEJOWY KOCIOŁ KONDENSACYJNY Z PALNIKIEM I ZINTEGROWANYM ZASOBNIKIEM C.W.U. Wymiennik kondensujący ze stali nierdzewnej Zawirowywacz spalin Wymiennik kotła wykonany z wysokiej jakości żeliwa odpornego na zmiany Aplikacja systemu zdalnego nadzoru JULIA CHARAKTERYSTYKA Dostępny model w zakresie mocy: 16,0-33,8 Trójciągowy sposób przepływu spalin Wymiennik kondensacyjny ze stali nierdzewnej Zintegrowany emaliowany zasobnik c.w.u. o pojemności 130 litrów Kotły wyposażone standardowo w: energooszczędne pompy obiegowe c.o./c.w.u. naczynie wzbiorcze niezbędne zabezpieczenia Wbudowany nadmuchowy palnik olejowy Wymiennik kotła z wysokiej jakości żeliwa Palnik olejowy Ferroli SUN G Ochrona przeciwzamrożeniowa kotła Wbudowana automatyka pogodowa Możliwość zdalnej obsługi przy pomocy smartfonu i systemu zdalnego nadzoru JULIA (Android) Wyświetlacz ciekłokrystaliczny Pełna autodiagnostyka Dostarczany kompletnie zmontowany 3 lata gwarancji NR KAT. PRODUKT MOC [] OPIS CENA [NETTO PLN] 0LHX3PWA ATLAS D32 CONDENS K130 UNIT 16,0-33,8 Trójciągowy żeliwny olejowy kocioł kondensacyjny z palnikiem i zintegrowanym zasobnikiem c.w.u ,00 Wyposażenie dodatkowe: patrz następna strona 216

11 Stojące kotły z palnikami nadmuchowymi [25-75 ] ATLAS D CONDENS K130 UNIT Trójciągowy, żeliwny olejowy kocioł kondensacyjny z palnikiem i zintegrowanym zasobnikiem c.w.u. WYPOSAŻENIE DODATKOWE Zestaw do pracy w systemie powietrzno-spalinowym NR KAT. PRODUKT OPIS CENA [NETTO PLN] X0 Zestaw do pracy w systemie powietrzno-spalinowym Zestaw do pracy kotła w systemie powietrzno-spalinowym niezależnym od powietrza w kotłowni (schemat: patrz str. 222) 1 590,00 Systemy powietrzno-spalinowe: patrz rozdział 16 ROMEO W ROMEO W RF FER9 FER9 RF JULIA FZ4B NR KAT. PRODUKT OPIS CENA [NETTO PLN] XA ROMEO W Zdalny przewodowy sterownik adaptacyjny kotła z funkcją regulacji wewnętrznej w pomieszczeniu 299, XA ROMEO W RF Zdalny bezprzewodowy sterownik adaptacyjny kotła z funkcją regulacji wewnętrznej w pomieszczeniu HRT177WS Sterownik FER9 Programowalny termostat pokojowy on-off (zdalny przewodowy) 149,00 HRT177RS Sterownik FER9 RF Programowalny termostat pokojowy on-off (zdalny bezprzewodowy) 259, X0 FZ4B Wielofunkcyjny moduł strefowy do regulacji obiegów grzewczych systemu, regulacja do 3 obiegów grzewczych, w tym 2 z mieszaczem oraz 1 bez mieszacza / c.w.u. 599, ,00 JULIA JULIA System zdalnego nadzoru JULIA do komfortowej obsługi kotłów Ferroli 1 599, XO zewnętrznej 119,00 217

12 ATLAS D CONDENS K130 UNIT Stojące kotły z palnikami nadmuchowymi [25-75 ] Trójciągowy, żeliwny olejowy kocioł kondensacyjny z palnikiem i zintegrowanym zasobnikiem c.w.u. DANE TECHNICZNE ATLAS D32 CONDENS K 130 UNIT Klasa efektywności energetycznej [ErP] Obciążenie cieplne Min. Maks. c.o. 16,3 33,0 Moc cieplna C C Min. Maks. c.o. Min. Maks. c.o. 16,0 33,0 17,0 33,8 Sprawność C C 30% obciążenia P maks. P min. P maks. P min. P maks. % % % % % 97,0 97,9 102,6 103,9 103,5 Produkcja c.w.u. Δt 30 C Δt 30 C l/h l/10 min Ciśnienie robocze c.o. Maks. bar 3 Wymiary Szer. x Wys. x Gł. mm 500 x 1350 x 950 Masa kotła bez wody kg

13 Stojące kotły z palnikami nadmuchowymi [25-75 ] ATLAS D CONDENS K130 UNIT Trójciągowy, żeliwny olejowy kocioł kondensacyjny z palnikiem i zintegrowanym zasobnikiem c.w.u. WYMIARY / PRZYŁĄCZA A B H 80 A H B 108 G 1350 C C 850 I J D F E F D Widok z przodu Widok z boku Widok z tyłu A zasilanie c.o. ¾" B powrót c.o. 1" C wypływ ciepłej wody użytkowej ¾" D dopływ zimnej wody ¾" E zawór bezpieczeństwa c.w.u. F cyrkulacja c.w.u. ¾" G przyłącze systemu spalinowego Ø 100 mm H zawór bezpieczeństwa c.o. I zawór opróżniania zasobnika c.w.u. J zawór opróżniania instalacji c.o. 219

14 ATLAS D CONDENS K130 UNIT Stojące kotły z palnikami nadmuchowymi [25-75 ] Trójciągowy, żeliwny olejowy kocioł kondensacyjny z palnikiem i zintegrowanym zasobnikiem c.w.u. SYSTEM POWIETRZNO-SPALINOWY (ROZDZIELNY) Spaliny Powietrze SYSTEM ROZDZIELNY Maksymalna dopuszczalna długość przewodów Ø 80 mm [zasys powietrza] / Ø 100 mm [odprowadzenie spalin] 25 m eq SYSTEM ROZDZIELNY Ø 80 mm Ø 100 mm Rura 1000 mm 500 mm 250 mm ZASYS POWIETRZA 1,0 0,5 0,25 STRATA DŁUGOŚCI [ m eq ] ODPROWADZENIE SPALIN W PIONIE W POZIOMIE Rura 250 mm z króćcem pomiarowym 0,2 Kolano Zakończenie systemu zasys powietrza boczny zza ściany 2,0 Rozszerzenie Ø 80/100 mm 0,0 Redukcja Ø 100/80 mm 1,5 Rura 1000 mm 0,4 0,4 0,8 Kolano Zakończenie systemu zasys powietrza boczny zza ściany wyrzut spalin boczny przez ścianę 1,2 1,5 0,6 0,8 1,5 1,0 1,3 3,0 220

15 Stojące kotły z palnikami nadmuchowymi [25-75 ] ATLAS D CONDENS K130 UNIT Trójciągowy, żeliwny olejowy kocioł kondensacyjny z palnikiem i zintegrowanym zasobnikiem c.w.u. PRZYKŁAD INSTALACJI: 1 OBIEG C.O., 1 OBIEG C.W.U. zewnętrznej Sterownik pomieszczenia ROMEO PRZYKŁAD WYKORZYSTANIA MODUŁU FZ4B: 1 OBIEG C.W.U., 1 OBIEG C.O. BEZ MIESZACZA, 2 OBIEGI C.O. Z MIESZACZEM Moduł FZ4B zewnętrznej Sterowniki pomieszczenia ROMEO M M 221

16 ATLAS D CONDENS K130 UNIT Stojące kotły z palnikami nadmuchowymi [25-75 ] Trójciągowy, żeliwny olejowy kocioł kondensacyjny z palnikiem i zintegrowanym zasobnikiem c.w.u. SCHEMAT HYDRAULICZNY ZESTAW DO PRACY KOTŁA W SYSTEMIE POWIETRZNO-SPALINOWYM NIEZALEŻNYM OD POWIETRZA W KOTŁOWNI 222

17 Stojące kotły z palnikami nadmuchowymi [25-75 ] ATLAS D UNIT ATLAS D UNIT Trójciągowe, żeliwne olejowe kotły konwencjonalne z wbudowanym palnikiem TRÓJCIĄGOWE, ŻELIWNE OLEJOWE KOTŁY KONWENCJONALNE Z WBUDOWANYM PALNIKIEM ZGODNY Z ERP ERP Zawirowywacz spalin Aplikacja systemu zdalnego nadzoru JULIA Wymiennik kotła wykonany z wysokiej jakości żeliwa odpornego na zmiany CHARAKTERYSTYKA Dostępne modele w zakresie mocy: 20-25, i Trójciągowy sposób przepływu spalin Wymiennik kotła z wysokiej jakości żeliwa Modele o mocy 25 i 37 wyposażone standardowo w: modulowaną pompę obiegową zawór bezpieczeństwa naczynie wzbiorcze odpowietrznik czujnik ciśnienia wody Model o mocy 50 wyposażony standardowo w: zawór bezpieczeństwa odpowietrznik czujnik ciśnienia wody Wbudowana automatyka pogodowa (sterowanie 1 obiegiem grzewczym + 1 obiegiem c.w.u.) Możliwość zdalnej obsługi przy pomocy smartfonu i systemu zdalnego nadzoru JULIA (Android) Ochrona przeciwzamrożeniowa Pełna autodiagnostyka Kotły dostarczane kompletnie zmontowane 3 lata gwarancji NR KAT. PRODUKT MOC [] OPIS CENA [NETTO PLN] 0JHL3PWA ATLAS D 25 UNIT (WN)-E ,00 0JHL4PWA ATLAS D 37 UNIT (WN)-E Trójciągowy żeliwny kotły olejowy z wbudowanym palnikiem oraz automatyką pogodową 9 399,00 0JHL5PWA ATLAS D 50 UNIT (WN)-E ,00 Wyposażenie dodatkowe: patrz następna strona 223

18 ATLAS D UNIT Stojące kotły z palnikami nadmuchowymi [25-75 ] Trójciągowe, żeliwne olejowe kotły konwencjonalne z wbudowanym palnikiem WYPOSAŻENIE DODATKOWE c.w.u. Zawór przełączający ZRS234 NR KAT. PRODUKT OPIS CENA [NETTO PLN] 1KWMA11W c.w.u. zasobnika ciepłej wody użytkowej 89, ZRS234 Zawór przełączający do ładowania bojlera c.w.u. 520,00 Systemy powietrzno-spalinowe: patrz rozdział 16 ROMEO W ROMEO W RF FER9 FER9 RF JULIA FZ4B NR KAT. PRODUKT OPIS CENA [NETTO PLN] XA ROMEO W Zdalny przewodowy sterownik adaptacyjny kotła z funkcją regulacji wewnętrznej w pomieszczeniu 299, XA ROMEO W RF Zdalny bezprzewodowy sterownik adaptacyjny kotła z funkcją regulacji wewnętrznej w pomieszczeniu HRT177WS Sterownik FER9 Programowalny termostat pokojowy on-off (zdalny przewodowy) 149,00 HRT177RS Sterownik FER9 RF Programowalny termostat pokojowy on-off (zdalny bezprzewodowy) 259, X0 FZ4B Wielofunkcyjny moduł strefowy do regulacji obiegów grzewczych systemu, regulacja do 3 obiegów grzewczych, w tym 2 z mieszaczem oraz 1 bez mieszacza / c.w.u. 599, ,00 JULIA JULIA System zdalnego nadzoru JULIA do komfortowej obsługi kotłów Ferroli 1 599, XO zewnętrznej 119,00 224

19 Stojące kotły z palnikami nadmuchowymi [25-75 ] ATLAS D UNIT Trójciągowe, żeliwne olejowe kotły konwencjonalne z wbudowanym palnikiem DANE TECHNICZNE ATLAS D 25 UNIT 37 UNIT 50 UNIT Klasa efektywności energetycznej [ErP] Obciążenie cieplne Moc cieplna Min. Maks. c.o. Min. Maks. c.o. Sprawność P maks C % 88,2 88,3 88,4 Sprawność średniosezonowa η s % Ilość członów żeliwnych szt Pojemność wodna kotła l Pojemność naczynia przeponowego l Ciśnienie robocze c.o. Min. Maks. Wymiary Szer. x Wys. x Gł. mm 500 x 850 x x 850 x x 850 x 830 Masa kotła bez wody kg bar bar 22,4 28, ,8 6,0 22,3 41, ,8 6,0 33,4 56, ,8 6,0 225

20 ATLAS D UNIT Stojące kotły z palnikami nadmuchowymi [25-75 ] Trójciągowe, żeliwne olejowe kotły konwencjonalne z wbudowanym palnikiem WYMIARY / PRZYŁĄCZA ATLAS D 25/37 UNIT 630 / 730* C G G A B 97 D Widok z przodu 105 Widok z boku 250 A zasilanie c.o. ¾" B powrót c.o. ¾" C zawór bezpieczeństwa c.o. D spust wody G przyłącze systemu spalinowego Ø 120/130 mm 250 Widok z tyłu * ATLAS 25 UNIT 630 mm ATLAS 37 UNIT 730 mm ATLAS D 50 UNIT C G G A B 97 D Widok z przodu Widok z boku A zasilanie c.o. ¾" B powrót c.o. ¾" C zawór bezpieczeństwa c.o. D spust wody G przyłącze systemu spalinowego Ø 120/130 mm Widok z tyłu

21 Stojące kotły z palnikami nadmuchowymi [25-75 ] ATLAS D UNIT Trójciągowe, żeliwne olejowe kotły konwencjonalne z wbudowanym palnikiem PRZYKŁAD WYKORZYSTANIA POMPY ŁADOWANIA ZASOBNIKA C.W.U. zewnętrznej Sterownik pomieszczenia ROMEO PRZYKŁAD WYKORZYSTANIA ZAWORU PRZEŁĄCZAJĄCEGO ZRS234 DO ŁADOWANIA ZASOBNIKA C.W.U. zewnętrznej Sterownik pomieszczenia ROMEO ZRS

22 ATLAS D UNIT Stojące kotły z palnikami nadmuchowymi [25-75 ] Trójciągowe, żeliwne olejowe kotły konwencjonalne z wbudowanym palnikiem PRZYKŁAD WYKORZYSTANIA MODUŁU FZ4B (1 OBIEG C.W.U., 1 OBIEG C.O. BEZ MIESZACZA, 2 OBIEGI C.O. Z MIESZACZEM) Moduł FZ4B zewnętrznej Sterowniki pomieszczenia ROMEO M M 228

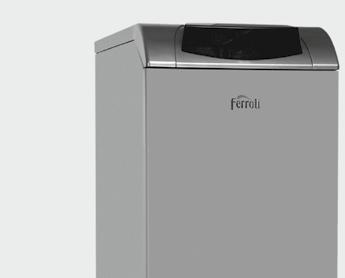

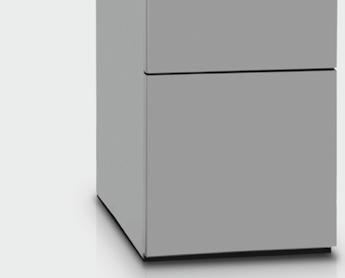

23 Stojące kotły z palnikami nadmuchowymi [25-75 ] ATLAS D K UNIT ATLAS D K UNIT Trójciągowe, żeliwne olejowe kotły konwencjonalne z palnikiem i zintegrowanym zasobnikiem c.w.u. TRÓJCIĄGOWE, ŻELIWNE OLEJOWE KOTŁY KONWENCJONALNE Z PALNIKIEM I ZINTEGROWANYM ZASOBNIKIEM C.W.U. ZGODNY Z ERP ERP Zawirowywacz spalin Wymiennik kotła wykonany z wysokiej jakości żeliwa odpornego na zmiany Aplikacja systemu zdalnego nadzoru JULIA CHARAKTERYSTYKA Dostępne modele w zakresie mocy: i Trójciągowy sposób przepływu spalin Wymiennik kotła z wysokiej jakości żeliwa Zintegrowany emaliowany zasobnik c.w.u. o pojemności 100 lub 130 litrów Wyposażone standardowo w: 2 pompy (c.o. i ładującą zasobnik c.w.u.), zawór bezpieczeństwa naczynie wzbiorcze odpowietrznik Wbudowana automatyka pogodowa (sterowanie 1 obiegiem grzewczym + 1 obiegiem c.w.u.) Możliwość zdalnej obsługi przy pomocy smartfonu i systemu zdalnego nadzoru JULIA (Android) Ochrona przeciwzamrożeniowa Pełna autodiagnostyka Kotły dostarczane kompletnie zmontowane 3 lata gwarancji NR KAT. PRODUKT MOC [] OPIS CENA [NETTO PLN] 0LHU3PWA ATLAS D 25 K 100 UNIT (WN)-E Trójciągowy żeliwny olejowy kocioł konwencjonalny z palnikiem ,00 0LHU4PWA ATLAS D 37 K 130 UNIT (WN)-E i zintegrowanym zasobnikiem c.w.u ,00 Wyposażenie dodatkowe: patrz następna strona 229

24 ATLAS D K UNIT Stojące kotły z palnikami nadmuchowymi [25-75 ] Trójciągowe, żeliwne olejowe kotły konwencjonalne z palnikiem i zintegrowanym zasobnikiem c.w.u. WYPOSAŻENIE DODATKOWE ROMEO W ROMEO W RF FER9 FER9 RF JULIA FZ4B NR KAT. PRODUKT OPIS CENA [NETTO PLN] XA ROMEO W Zdalny przewodowy sterownik adaptacyjny kotła z funkcją regulacji wewnętrznej w pomieszczeniu 299, XA ROMEO W RF Zdalny bezprzewodowy sterownik adaptacyjny kotła z funkcją regulacji wewnętrznej w pomieszczeniu HRT177WS Sterownik FER9 Programowalny termostat pokojowy on-off (zdalny przewodowy) 149,00 HRT177RS Sterownik FER9 RF Programowalny termostat pokojowy on-off (zdalny bezprzewodowy) 259, X0 FZ4B Wielofunkcyjny moduł strefowy do regulacji obiegów grzewczych systemu, regulacja do 3 obiegów grzewczych, w tym 2 z mieszaczem oraz 1 bez mieszacza / c.w.u. 599, ,00 JULIA JULIA System zdalnego nadzoru JULIA do komfortowej obsługi kotłów Ferroli 1 599, XO zewnętrznej 119,00 Systemy powietrzno-spalinowe: patrz rozdział

25 Stojące kotły z palnikami nadmuchowymi [25-75 ] ATLAS D K UNIT Trójciągowe, żeliwne olejowe kotły konwencjonalne z palnikiem i zintegrowanym zasobnikiem c.w.u. DANE TECHNICZNE ATLAS D 25 K 100 UNIT 37 K 130 UNIT Klasa efektywności energetycznej [ErP] Obciążenie cieplne Min. Maks. c.o. 22,4 28,3 22,3 41,9 Moc cieplna Min. Maks. c.o Sprawność P maks C % 88,2 88,3 Sprawność średniosezonowa η s % Ilość członów żeliwnych szt. 3 4 Pojemność wodna kotła l Pojemność naczynia przeponowego kotła l 8 10 Ciśnienie robocze c.o. Min. Maks. bar bar 0,8 6,0 0,8 6,0 Pojemność zasobnika c.w.u. l Pojemność naczynia przeponowego zasobnika c.w.u. (opcja) l 3 3 Ciśnienie robocze c.w.u. Min. Maks. bar bar 0,1 9,0 0,1 9,0 Produkcja c.w.u. Δt 30 C Δt 30 C l/10 min l/h Wymiary Szer. x Wys. x Gł. mm 500 x 1350 x x 1350 x 950 Masa kotła bez wody kg

26 ATLAS D K UNIT Stojące kotły z palnikami nadmuchowymi [25-75 ] Trójciągowe, żeliwne olejowe kotły konwencjonalne z palnikiem i zintegrowanym zasobnikiem c.w.u. WYMIARY / PRZYŁĄCZA / 950* A H G 54 A H mm G 1350 B 1264 B 1121 C C I J D E F F D 579 Widok z przodu Widok z boku Widok z tyłu A zasilanie c.o. ¾" B powrót c.o. ¾" C wypływ ciepłej wody użytkowej ¾" D dopływ zimnej wody ¾" E zawór bezpieczeństwa c.w.u. F cyrkulacja c.w.u. ¾" G przyłącze systemu spalinowego Ø 120/130 mm H zawór bezpieczeństwa c.o. I zawór opróżniania zasobnika c.w.u. J zawór opróżniania instalacji c.o. * ATLAS D 25 K 100 UNIT 750 mm ATLAS D 37 K 130 UNIT 950 mm 232

27 Stojące kotły z palnikami nadmuchowymi [25-75 ] ATLAS D K UNIT Trójciągowe, żeliwne olejowe kotły konwencjonalne z palnikiem i zintegrowanym zasobnikiem c.w.u. PRZYKŁAD INSTALACJI: 1 OBIEG C.O., 1 OBIEG C.W.U. zewnętrznej Sterownik pomieszczenia ROMEO PRZYKŁAD WYKORZYSTANIA MODUŁU FZ4B: 1 OBIEG C.W.U., 1 OBIEG C.O. BEZ MIESZACZA, 2 OBIEGI C.O. Z MIESZACZEM Moduł FZ4B zewnętrznej Sterowniki pomieszczenia ROMEO M M 233

28 ATLAS D Stojące kotły z palnikami nadmuchowymi [25-75 ] Trójciągowe, żeliwne olejowo-gazowe kotły konwencjonalne bez wbudowanego palnika ATLAS D TRÓJCIĄGOWE, ŻELIWNE OLEJOWO-GAZOWE KOTŁY KONWENCJONALNE BEZ WBUDOWANEGO PALNIKA ZGODNY Z ERP ERP Wymiennik kotła wykonany z wysokiej jakości żeliwa odpornego na zmiany Zawirowywacz spalin Aplikacja systemu zdalnego nadzoru JULIA CHARAKTERYSTYKA Dostępne modele w zakresie mocy: 20-25, 20-37, 30-50, i Trójciągowy sposób przepływu spalin Kotły przystosowane do współpracy z olejowymi lub gazowymi palnikami nadmuchowymi Wymiennik kotła z wysokiej jakości żeliwa Konstrukcja ułatwiająca wymianę palnika Wbudowana automatyka pogodowa (sterowanie 1 pompą obiegu grzewczego + 1 pompą obiegu c.w.u.) Możliwość zdalnej obsługi przy pomocy smartfonu i systemu zdalnego nadzoru JULIA (Android) Ochrona przeciwzamrożeniowa, pełna autodiagnostyka Kotły dostarczane kompletnie zmontowane 3 lata gwarancji NR KAT. PRODUKT MOC [] OPIS CENA [NETTO PLN] 0IHJ3PWA ATLAS D 25 (WN) -E ,00 0IHJ4PWA ATLAS D 37 (WN) -E ,00 0IHJ5PWA ATLAS D 50 (WN) -E Trójciągowy żeliwny kotły olejowy z wbudowaną automatyką pogodową przeznaczony do współpracy z nadmuchowymi palnikami olejowymi 7 149,00 0IHJ6PWA ATLAS D 63 (WN) -E ,00 0IHJ7PWA ATLAS D 75 (WN) -E ,00 Wyposażenie dodatkowe: patrz następna strona 234

29 Stojące kotły z palnikami nadmuchowymi [25-75 ] ATLAS D Trójciągowe, żeliwne olejowo-gazowe kotły konwencjonalne bez wbudowanego palnika WYPOSAŻENIE DODATKOWE c.w.u. Zawór przełączający ZRS234 NR KAT. PRODUKT OPIS CENA [NETTO PLN] 1KWMA11W c.w.u. zasobnika ciepłej wody użytkowej 89, ZRS234 Zawór przełączający do ładowania bojlera c.w.u. 520,00 Systemy powietrzno-spalinowe: patrz rozdział 16 ROMEO W ROMEO W RF FER9 FER9 RF JULIA FZ4B NR KAT. PRODUKT OPIS CENA [NETTO PLN] XA ROMEO W Zdalny przewodowy sterownik adaptacyjny kotła z funkcją regulacji wewnętrznej w pomieszczeniu 299, XA ROMEO W RF Zdalny bezprzewodowy sterownik adaptacyjny kotła z funkcją regulacji wewnętrznej w pomieszczeniu HRT177WS Sterownik FER9 Programowalny termostat pokojowy on-off (zdalny przewodowy) 149,00 HRT177RS Sterownik FER9 RF Programowalny termostat pokojowy on-off (zdalny bezprzewodowy) 259, X0 FZ4B Wielofunkcyjny moduł strefowy do regulacji obiegów grzewczych systemu, regulacja do 3 obiegów grzewczych, w tym 2 z mieszaczem oraz 1 bez mieszacza / c.w.u. 599, ,00 JULIA JULIA System zdalnego nadzoru JULIA do komfortowej obsługi kotłów Ferroli 1 599, XO zewnętrznej 119,00 235

30 ATLAS D Stojące kotły z palnikami nadmuchowymi [25-75 ] Trójciągowe, żeliwne olejowo-gazowe kotły konwencjonalne bez wbudowanego palnika DANE TECHNICZNE ATLAS D Klasa efektywności energetycznej [ErP] Obciążenie cieplne Moc cieplna Min. Maks. c.o. Min. Maks. c.o. Sprawność P maks C % 88,2 88,3 88,4 88,4 88,7 Sprawność średniosezonowa η s % Ilość członów żeliwnych szt Pojemność wodna kotła l Ciśnienie robocze c.o. Min. Maks. bar bar Straty ciśnienia po stronie spalin mbar 0,11 0,35 0,38 0,50 0,60 Wymiary Szer. x Wys. x Gł. mm 500 x 850 x x 850 x x 850 x x 850 x x 850 x 800 Masa kotła bez wody kg ,4 28, ,8 6,0 22,3 41, ,8 6,0 33,4 56, ,8 6,0 44,5 71, ,8 6,0 55,8 86, ,8 6,0 WYMIARY / PRZYŁĄCZA / 500 / 600 / 700 / 800* A D E 245 C B Widok z przodu Widok z boku Widok z tyłu A zasilanie c.o. 1 ½" B powrót c.o. 1 ½" C spust wody D przyłącze systemu spalinowego Ø120/130 mm E otwór montażowy palnika * ATLAS D mm ATLAS D mm ATLAS D mm ATLAS D mm ATLAS D mm 236

31 Stojące kotły z palnikami nadmuchowymi [25-75 ] ATLAS D Trójciągowe, żeliwne olejowo-gazowe kotły konwencjonalne bez wbudowanego palnika PRZYKŁAD WYKORZYSTANIA POMPY ŁADOWANIA ZASOBNIKA C.W.U. zewnętrznej Sterownik pomieszczenia ROMEO PRZYKŁAD WYKORZYSTANIA ZAWORU PRZEŁĄCZAJĄCEGO ZRS234 DO ŁADOWANIA ZASOBNIKA C.W.U. zewnętrznej Sterownik pomieszczenia ROMEO ZRS

32 ATLAS D Stojące kotły z palnikami nadmuchowymi [25-75 ] Trójciągowe, żeliwne olejowo-gazowe kotły konwencjonalne bez wbudowanego palnika PRZYKŁAD WYKORZYSTANIA MODUŁU FZ4B (1 OBIEG C.W.U., 1 OBIEG C.O. BEZ MIESZACZA, 2 OBIEGI C.O. Z MIESZACZEM) Moduł FZ4B zewnętrznej Sterowniki pomieszczenia ROMEO M M 238
