1 Dysza dalekiego zasięgu WDA Ferdinand Schad KG Steigstraße D Kolbingen Telefon Telefax info@schako.de

2 Spis treści Opis...3 Materiał... 3 Wykonanie... 3 Wyposażenie dodatkowe... 3 Wykonanie i wymiary...4 Wymiary... 4 Wyposażenie dodatkowe - wymiary... 5 Dane techniczne Strata ciśnienia i poziom mocy akustycznej maksymalna prędkość strumienia powietrza Maksymalny zasięg strumienia Współczynnik indukcji Współczynnik redukcji różnicy temperatury Definicje Dalsze dane Schemat podłączenia siłowników elektrycznych Dane techniczne siłowników elektrycznych Legenda Klucz zamówienia WDA Opis do specyfikacji /18-2

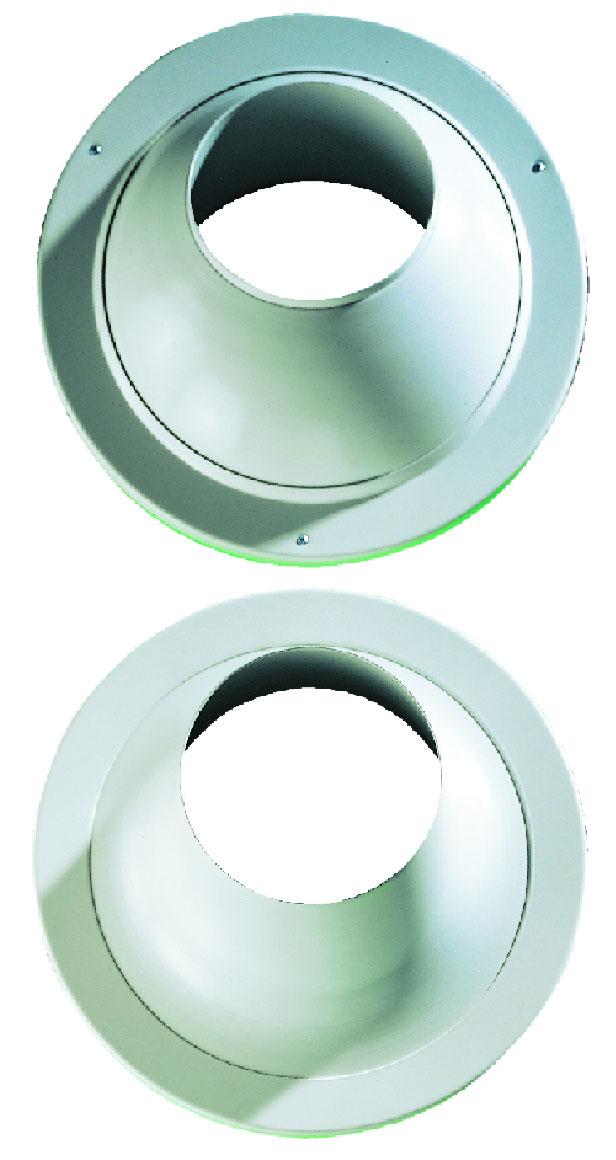

3 Opis W wysokich pomieszczeniach o dużej kubaturze takich jak sale teatralne, koncertowe lub hale przemysłowe często występuje konieczność zastosowania nawiewu poziomego. Dla tego przypadku przewidziane są dysze dalekiego zasięgu typu WDA. Niski poziom mocy akustycznej przy wysokiej prędkości wypływu pozwala na osiągnięcie dużego zasięgu. Dysze można także stosować do pionowego nawiewu powietrza. Trzeba jednak zwrócić uwagę na fakt, że dla dysz dobranych dla grzania, w przypadku zastosowania ich do chłodzenia dojdzie do powstania uczucia przeciągu. Można w takim przypadku dobrać dysze dla chłodzenia. Dla przypadku grzania przewidzieć możliwość odcięcia wybranych dysz tak aby zapewnić wysoką prędkość wypływu i osiągnąć przewidziany zasięg pionowy. Można również dobrać zasięg dyszy dla grzania i zapewnić możliwość zmniejszenia strumienia powietrza do wentylacji (oszczędność energii). Aby rozszerzyć możliwość stosowania dysz przewidziano bogate wyposażenie dodatkowe. Element uchylny pozwala na zmianę kąta wypływu powietrza, w dowolnym kierunku o około 30. Nie powoduje to zmiany oporów i mocy akustycznej. Przestawienie dyszy ręczne lub siłownikiem elektrycznym. Element zawirowujący pozwala na znaczące zredukowanie zasięgu strumienia powietrza. Przy sufitowym albo ściennym montażu do elektrycznego podłączenia poza dostawą są przeznaczone otwarcia rewizyjne o wystarczającej ilości i wielkości. Uwaga: Zwracamy uwagę, że dla wielkości 400 króciec przyłączny musi być podparty lub podwieszony. Zabudowa dyszy WDA na przewodzie okrągłym musi by wykonane bez naprężęń. W przypadku zastosowania owalnych lub pogiętych przewodów zabezpieczyć dyszę przed skrzywieniem. Materiał Króciec przyłączny blacha stalowa lakierowana na kolor RAL 9010 (biały) (tylko WDA-F...) - - blacha stalowa ocynkowana (WDA-W..i WDA-D..) Dysza - aluminium lakierowane na kolor RAL 9010 (biały) Pierścień montażowy - blacha stalowa lakierowana na kolor RAL 9010 (biały) Siodło (na przewód okrągły) - blacha stalowa ocynkowana (WDA-...-RA) Wykonanie WDA-N-... WDA-F.. WDA-W-... WDA-D-... WDA-K-... WDA-R-... Wyposażenie dodatkowe - dysza bez elementów do podłączenia (niedostępna z elementami uchylnymi) - dla podłączenia flexem - do podłączenia króćca okrągłego - do zabudowy w ścianie i suficie - do zabudowy na przewodzie prostokątnym - na przewód okrągły (z siodłem) Pierścień maskujący (-BR) - blacha stalowea lakierowana, na kolor RAL 9010 (biały standard) ( NW ) Zabezpieczenie przed uderzeniem piłką (-BS) - możliwy tylko z widocznym montażem (-SM) - stal lakierowana na kolor RAL 9010 (biały) - dla WDA-D-... / WDA-K dla WDA-D-...SK... / WDA-F-...-SK dla WDA-K-...-SK-... Pierścień zawirowujący (-DS 1/2) - blacha stalowa lakierowana na kolor RAL 9005 (czarny) (NW ) Przepustnica (-DV) - blacha stalowa ocynkowana, z wbudowaną kierownicą (tylko w wersji nawiewnej) i z zawieszeniem siłownik elektryczny - tylko z elementem uchylnym. (NW ) - zabudowa siłownika zewnętrzna strona lewa (-AL wykonanie standardowe)lub prawa (-AR) - siłownik wewnętrzny (AI za dopłatą) (nie występuje dla NW 400) - 230V AC, 3-pkt.-sterowaanie (-E092, -E048, -E008) - 24V AC, 0-10V (Wykonanie standardowe) (-E091, -E049, -E015) - 24V AC, 3-pkt.-sterowaanie (-E090, -E047, -E007) Płaski pierścień (-FR) - blacha stalowa lakierowana na kolor RAL 9010 (biały) (tylko WDA-K-400-SK) Kształtka redukcyjna (-RS) - blacha stalowa lakierowana na kolor RAL 9010 (biały) (tylko WDA-F-... / WDA-W-..., NW ) Element uchylny (-SK) - aluminium lakierowane na kolor RAL 9010 (biały) (NW 050 nie możliwe) 05/18-3

4 Wykonanie i wymiary Wymiary WDA-N-... Dysza bez elementów do podłączenia (dostarczane bez elementu uchylnego) WDA-W-... wewnątrz WDA-F.. WDA-D-... WDA-K-... WDA-R ) 3x sfazowany otwór na blachowkręt zgodnie z DIN ISO 7051 ST 3,9 Dostarczane wielkości WDA-N-... / WDA-W-... / WDA-F-... / WDA-D-... / WDA-K-... / WDA-R-... NW ød øa øe øf øg øk a L t P1 ød1 ød L , * , ,5 23, * * x * na zapytanie dostępne są również większe średnice! 05/18-4

5 Wyposażenie dodatkowe - wymiary Element uchylny (-SK, dla wielkości NW 050 niedostępny) Przestawienie dyszy ręczne lub siłownikiem elektrycznym. WDA-F-...-SK-... / WDA-D-...-SK-... WDA-W-...-SK ) 3x sfazowany otwór na blachowkręt zgodnie z DIN ISO 7051 ST 3,9 (6x bei NW400) wewnątrz WDA-K-...-SK-... WDA-R-...-SK-... (nie występuje dla NW 400) Dostarczane wielkości WDA-...-SK NW ød øa øe øf øg øk a α P H H1 M øb z ød , * , * * * na zapytanie dostępne są również większe średnice! 05/18-5

6 Element uchylny (-SK,-NW 400) Przestawienie dyszy ręczne lub siłownikiem elektrycznym. WDA-F-400-SK-... / WDA-D-400-SK-... WDA-W-400-SK ) 6x otworów ø8 do montażu poza dostawą wewnątrz WDA-K-400-SK-... Dostarczane wielkości WDA SK-... NW ød øa øc øe øg øk a α P H H1 M øb z /18-6

7 Siłownik elektryczny (dostarczany od wielkości NW 63) Zabudowa zewnątrz (standard) AL = wykonanie lewe (standard) 0 V = dysza od góry kierunek obrotu w prawo "R" Zabudowa AR = wykonanie prawe 0 V = dysza od góry kierunek obrotu w lewo "L" Jeżeli siłownik zainstalowany jest na zewnątrz należy zachować minimalną odległość od ściany lub sufitu 10 mm. Lista siłowników Napęd wewnętrzny Napęd zewnętrzny NW NW NW 400 (230V AC, 3-Pkt.) E092 (Siemens GLB 331.2) E048 Belimo (NM230A-F) E008 (Belimo GM230A) (Standard, 24V AC, 0-10V DC) E091 (Siemens GLB 163.2E) E049 Belimo (NM24A-SR-F) E015 (Belimo GM24A-SR) (24V AC, 3-Pkt.) E090 (Siemens GLB 131.2E) E047 Belimo (NM24A-F) E007 (Belimo GM24A) Przekrój A-A WDA-D-...-SK-...-E / WDA-F-...-SK-...-E Przekrój A-A WDA-K-...-SK-...-E NW T Przekrój A-A WDA-W-...-SK-...-E Przekrój A-A WDA-R-...-SK-...-E wewnątrz 05/18-7

8 Montaż wewnętrzny (AI za dopłatą, dla NW 400 niedostęny): WDA-D-...-SK-...-E / WDA-F-...-SK-...-E WDA-K-...-SK-...-E WDA-W-...-SK-...-E WDA-R-...-SK-...-E wewnątrz 05/18-8 Dla WDA-R-SK z siłownikiem wewnętrznym / zewnętrznym nie potrzeba pierścienia zaślepiającego Dostarczane wielkości WDA-...-SK-...E / WDA-R-...-SK-...-E (montaż wewntrzęny / montaż zewnętrzny) NW ød P øa øg øe øf H H2 ød2 b α Montaż siłownika na zewnątrz wewnątrz * * x x x 20 x * na zapytanie dostępne są również większe średnice! Dla wiekości 400 nie ma siłownika wewnętrznego!

9 Kształtka redukcyjna (-RS) (produkowane tylko dla NW ) bez elementu uchylnego / z albo bez pierścienia zawirowującego WDA-W-...-RS-... na zewnątrz Dostarczane wielkości- RS NW ød L1 ød1 P ød øa J1 N1 øg øk E WDA-D-...-RS-... Pierścień zawirowujący (-DS 1/2) (produkowane tylko dla NW ) Pierścień zawirowujący 1 i 2 różnią się powierzchnią zawirowującą. Pierścień może zostać zamontowany w dyszy o dowolnym wykonaniu. Dostarczane wielkości - DS z elementem uchylnym / z albo bez pierścienia zawirowującego WDA-W-...-SK-...-RS-... na zewnątrz NW L ød ød WDA-F-...-SK-...-RS-... / WDA-D-...-SK-...-RS-... Przepustnica (-DV) (produkowane tylko dla NW 400) na zewnątrz na zewnątrz 1.) 3x sfazowany otwór na blachowkręt zgodnie z DIN ISO 7051 ST 3,9 05/18-9

10 Pierścień maskujący (-BR) (montaż ukryty, dostarczane tylko NW ) Zamocowanie poza dostawą Dostarczane wielkości -BR NW WDA-D-... WDA-K-... WDA-D-...-SK-... WDA-D-...-SK-...-E WDA-F-...-SK-... WDA-F-...-SK-...-E WDA-K-...-SK-... WDA-K-...-SK-...-E WDA-F.. WDA-W-... WDA-R-... øc b øc b øc b øc b øc b (dostarczane tylko NW ) Kołnierz okrągły (-FR) (dla WDA-K-400-SK-...) WDA-W-...-SK-... WDA-W-...-SK-...-E WDA-R-...-SK-... WDA-R-...-SK-...-E WDA-F.. WDA-F-...-SK-... WDA-F-...-SK-...-E WDA-D-... WDA-D-...-SK-... WDA-D-...-SK-...-E WDA-K-... WDA-K-...-SK-... WDA-K-...-SK-...-E WDA-W-... WDA-W-...-SK-... WDA-W-...-SK-...-E WDA-R-...-SK-... WDA-R-...-SK-...-E /18-10

11 Zabezpieczenie przed uderzeniem piłką (-BS) WDA-D-...-BS-... / WDA-K-...-BS-... Ilość otworów do zamocowania NW NW NW WykonanieR WDA-N-... / WDA-W-... / WDA-F-... / WDA-R-... nie są dostarczane z zabezpieczeniem przed piłką. NW ød øa øb øc øe øf øg øk /18-11

12 WDA-D-SK-E-BS / WDA-F-...-SK-...-BS-... Szczegół X Śruby mocujące poza dostawą NW ød øa øb øc øe øf øg øk H z siłownikiem elektrycznym wewntrz / na zewnątrz H (wewnątrz) H (na zewnątrz) 05/18-12

13 WDA-K-...-SK-...-BS-... Wykonania WDA-W-...-SK-... / WDA-W-...-SK-...-RA-... / WDA-W-...-SK-...-E / WDA-W-...-SK-...-RA-...-E nie są dostarczane z zabezpieczeniem przed piłką. NW ød øa øb øc øe øf øg øk H z siłownikiem elektrycznym wewntrz / na zewnątrz H (wewnątrz) H (na zewnątrz) /18-13

14 Dane techniczne Strata ciśnienia i poziom mocy akustycznej WDA / WDA WDA / WDA WDA / WDA /18-14

15 Kąt rozwarcia strumienia α α α1 NW α α1 WDA WDA WDA WDA WDA WDA DS WDA DS WDA WDA DS WDA DS WDA WDA DS WDA DS WDA WDA DS WDA DS NW α α1 WDA WDA DS WDA DS WDA WDA DS WDA DS WDA WDA DS WDA DS WDA WDA DS WDA DS Współczynniki poprawkowe dla pierścienia zawirowującego WDA DS NW x 0,80 x 0,72 x 0,62 x 0,59 x 0,76 x 0,69 x 0,65 x 0,62 v max 2 x 0,65 x 0,40 x 0,35 x 0,31 x 0,64 x 0,57 x 0,53 x 0,47 1 x 0,93 x 0,75 x 0,70 x 0,62 x 0,91 x 0,84 x 0,80 x 0,76 y H 2 x 0,65 x 0,30 x 0,25 x 0,27 x 0,84 x 0,77 x 0,72 x 0,67 y 1 x 1,10 x 1,30 x 1,60 x 1,60 x 1,20 x 1,40 x 1,60 x 1,70 2 x 1,50 x 3,50 x 3,90 x 3,70 x 1,40 x 1,70 x 2,00 x 2,20 TV 1 x 0,67 x 0,64 x 0,65 x 0,56 x 0,69 x 0,68 x 0,67 x 0,66 2 x 0,60 x 0,54 x 0,49 x 0,38 x 0,59 x 0,55 x 0,54 x 0,49 i 1 x 1,20 x 1,40 x 1,50 x 1,70 x 1,30 x 1,40 x 1,50 x 1,60 2 x 1,60 x 2,60 x 2,80 x 3,20 x 1,50 x 1,70 x 1,90 x 2,10 1 x 1,04 x 1,08 x 1,10 x 1,15 x 1,03 x 1,10 x 1,13 x 1,20 Δp t 2 x 1,10 x 1,30 x 1,42 x 1,69 x 1,06 x 1,14 x 1,20 x 1, L WA , ,5 05/18-15

16 WDA-...-RS, z kształtką redukcyjną Współczynniki poprawkowe dla pierścienia zawirowującego WDA RS-... WDA RS-... DS NW x 1,02 x 1,09 x 1,17 x 1,21 x 1,06 x 1,065 x 1,08 x 1,11 Δp t 2 x 1,09 x 1,25 x 1,33 x 1,54 x 1,12 x 1,12 x 1,17 x 1, ,5 +4,5 +4, L WA , , /18-16

17 WDA (bez przepustnicy) WDA , przepustnica otwarta 100% AUF WDA , przepustnica otwarta 75% AUF WDA , przepustnica otwarta 50% AUF 05/18-17

18 maksymalna prędkość strumienia powietrza WDA WDA WDA v mittel = v max x 0,33 05/18-18

19 Maksymalny zasięg strumienia WDA WDA WDA /18-19

20 Dobór dla pionowego nawiewu przy chłodzeniu. Współczynniki poprawkowe do obliczenia średniej prędkości dla nawiewu pionowego. ΔT [K] bez pierścienia zawirowującego z pierścieniem zawirowującym 1 z pierścieniem zawirowującym 2-4 0,3 0,26 0,19-6 0,4 0,31 0,24-8 0,5 0,36 0, ,6 0,43 0,33 Obliczenia średniej prędkości w zależności od ΔT dla dyszy przy nawiewie pionowym. Przykład: WDA dla 250 m³/h, wysokość zabudowy = 9,5 m, ΔT = - 6 K: Odległość do strefy przebywania ludzi = 9,5 m - 1,8 m = 7,7 m y (m) = głośność wg parametrów z programu doboru SCHAKO wynosi 7,7 m ponieważ dla warunków przyjętych w programie dysza zamontowana jest poziomo dla dyszy zamontowanej pionowo odległość y wstawiamy jako parametr x (m)! x = 7,7 m Prędkość maksymalna w warunkach izotermicznych wynosi wg programu 0,344 m/s na wysokości głowy. Stosując współczynnik korekcyjny równy 0,4 dla - 6 K dla dyszy bez pierścienia zawirowującego otrzymujemy wartość prędkości średniej: 0,344 m/s x 0,4=0,137m/s. Wynik: WDA dla przepływu 250 m³/h, wysokość zabudowy 9,5 m,delta T= - 6 K, V śr = 0,137 m/s na wysokości głowy Jeżeli prędkość jest zbyt duża, można zastosować współczynniki poprawkowe dla pierścienia zawirowującego DS1 lub DS2. 05/18-20

21 Współczynnik indukcji WDA WDA WDA /18-21

22 Współczynnik redukcji różnicy temperatury WDA WDA WDA /18-22

23 Definicje Chłodzenie Przykład dla chłodzenia dane: NW 100 V ZU = 250 m³/h x = 15 rm ΔT O = 8 K Wynik: L WA = 21,64 db(a) Δp t = 54,42 Pa v max = 0,394 m/s TV = 0,033 i = 47,43 Nawiew izotermiczny Przykład nawiewu izotermicznego dane: NW 100 V ZU = 250 m³/h x = 15 rm Wynik: L WA = 21,64 db(a) Δp t = 54,52 Pa v max = 0,394 m/s TV = 0,033 i = 47,43 Grzanie Przykład dla grzania dane: NW 100 α H = 20 V ZU = 250 m³/h x 1 = 15 rm ΔT O = 8 K Wynik: L WA = 21,64 db(a) Δp t = 54,52 Pa v max = 0,394 m/s y = 7,84 rm y H = 8,67 rm TV = 0,033 i = 47,43 05/18-23

24 Dalsze dane pozioma droga strumienia powietrza (swobodna) WDA WDA /18-24

25 WDA /18-25

26 Schemat podłączenia siłowników elektrycznych Produkt Belimo E048 (NM230A-F) / E008 (GM230A) / E047 (NM24A-F) / E007 (GM24A) Sterowanie otwórz - zamknij N L1 - + poza dostawą Sterowanie 3-punktowe N L poza dostawą Produkt Siemens -E092 (GLB E) Sterowanie trzypunktowe Belimo E049 (Standard NM24A-SR-F E0) / E015 (GM24A-SR) Produkt Siemens (standard) Fabrikat Siemens E091 (Standard GLB E) Sterowanie liniowe - + Y DC V U DC V poza dostawą Produkt Siemens -E090 (GLB E) Sterowanie trzypunktowe 05/18-26

27 Dane techniczne siłowników elektrycznych Produkt Belimo E048 (NM230A-F) Napięcie nominalne: AC V, 50 / 60 Hz Zakres działania: AC V Zapotrzebowanie mocy -Praca: 2,5 moment nominalny - stan czuwania: 0,6 W -Moc znamionowa: 6 VA Moment obrotowy: (nominalny): Czas przebiegu: Poziom mocy akustycznej: Stopień ochrony: Kategoria ochronna obudowy: EMV: Przepisy dla instalacji niskonapięciowych: Dopuszczalna temperatura otoczenia: Produkt Belimo (-E049) NM24A-SR-F min. 10 przy nominalnym napięciu 150 s max. 35 db (A) II pełna izolacja IP54 w każdej pozycji montażu CE zgodnie z 89/336/EWG CE zgodnie z 73/23/EWG C Napięcie nominalne: AC / DC 24 V, 50 / 60 Hz Zakres działania: AC / DC 19, ,8 V Zapotrzebowanie mocy -Praca: 2 moment nominalny - stan czuwania: 0,4 W -Moc znamionowa: 4 VA Moment obrotowy: (nominalny): min. 10 przy nominalnym napięciu Sterowanie - sygnał sterujący Y: DC V, oporność wejściowa 100 kω - zakres roboczy: DC V Sygnał wyjściowy (napięcie mierzone U): DC V, max. 1 ma Czas przebiegu: 150 s Poziom mocy akustycznej: max. 35 db (A) Stopień ochrony: III zabezpieczenie niskiego napięcia Kategoria ochronna obudowy: IP54 w każdej pozycji montażu EMV: CE zgodnie z 89/336/EWG Dopuszczalna temperatura C otoczenia: Produkt Belimo E047 (NM24A-F) Napięcie nominalne: AC / DC 24 V, 50 / 60 Hz Zakres działania: AC / DC 19, ,8 V Zapotrzebowanie mocy -Praca: 1,5 moment nominalny - stan czuwania: 0,2 W -Moc znamionowa: 3,5 VA Moment obrotowy: (nominalny): Czas przebiegu: Poziom mocy akustycznej: Stopień ochrony: min. 10 przy nominalnym napięciu 150 s max. 35 db (A) III zabezpieczenie niskiego napięcia Kategoria ochronna obudowy: IP54 w każdej pozycji montażu EMV: CE zgodnie z 89/336/EWG Dopuszczalna temperatura C otoczenia: Produkt Siemens E092 GLB E / E091 (GLB E Standard) / E090 (GLB E) Zasilanie AC 24 V (SELV / PELV) -Napięcie robocze / częstotliwość: AC 24 V ±20 % / 50 / 60 Hz -Pobór mocy GLB VA / 1 W -GLB16..2 praca 3 VA / 2 W -GLB16..2 spoczynek 1 W Zasilenie AC 230 V -Napięcie robocze / częstotliwość AC 230 V ±10 % / 50 / 60 Hz -Pobór mocy GLB VA / 1 W Dane funkcjonalne -Siła nominalna: 250 N -Czas przebiegu dla 60mm skoku: 150 s (50 Hz) / 125 s (60 Hz) Sygnał sterujący Y dla GLB Napięcie wejścia Y (Przewody 8-2) -Max. dopuszczalne Napięcie wejścia DC V, ograniczenie wewnętrzne DC 10 V DC 35 V Wskaźnik położenia dla GLB Napięcie wyjścia U (Przewody 9-2) DC V / DC V -maksymalny prąd wyjściowy DC ± 1 ma Stopień ochrony obudowy - Kategoria ochronna obudowy EN IP 40 (Przestrzegać instrukcji montażu) Klasa ochronności -Klasa izolacji EN Warunki zewnętrzne -Temperatura C / C 05/18-27

28 Produkt Belimo E008 (GM230A) Napięcie nominalne: AC V, 50 / 60 Hz Zakres działania: AC V Zapotrzebowanie mocy -Praca: 4 moment nominalny - stan czuwania: 2 W -Moc znamionowa: 7 VA Moment obrotowy: (nominalny): Czas przebiegu: Poziom mocy akustycznej: Stopień ochrony: Kategoria ochronna obudowy: EMV: Przepisy dla instalacji niskonapięciowych: Dopuszczalna temperatura otoczenia: min. 40 przy nominalnym napięciu 150 s max. 45 db (A) II pełna izolacja IP54 w każdej pozycji montażu CE zgodnie z 89/336/EWG CE zgodnie z 73/23/EWG C Produkt Belimo E007 (GM24A) Napięcie nominalne: AC / DC 24 V, 50 / 60 Hz Zakres działania: AC / DC 19, ,8 V Zapotrzebowanie mocy -Praca: 4 moment nominalny - stan czuwania: 2 W -Moc znamionowa: 6 VA Moment obrotowy: (nominalny): Czas przebiegu: Poziom mocy akustycznej: Stopień ochrony: Kategoria ochronna obudowy: EMV: Dopuszczalna temperatura otoczenia: min. 40 przy nominalnym napięciu 150 s max. 45 db (A) III zabezpieczenie niskiego napięcia IP54 w każdej pozycji montażu CE zgodnie z 89/336/EWG C Produkt Belimo E015 (GM24A-SR) Napięcie nominalne: AC / DC 24 V, 50 / 60 Hz Zakres działania: AC / DC 19, ,8 V Zapotrzebowanie mocy -Praca: 4,5 moment nominalny - stan czuwania: 2 W -Moc znamionowa: 7 VA Moment obrotowy: (nominalny): min. 40 przy nominalnym napięciu Sterowanie - sygnał sterujący Y: DC V, oporność wejściowa 100 kω - zakres roboczy: DC V Sygnał wyjściowy (napięcie mierzone U): DC V, max. 1 ma Czas przebiegu: 150 s Poziom mocy akustycznej: max. 45 db (A) Stopień ochrony: III zabezpieczenie niskiego napięcia Kategoria ochronna obudowy: IP54 w każdej pozycji montażu EMV: CE zgodnie z 89/336/EWG Dopuszczalna temperatura C otoczenia: 05/18-28

29 Legenda V ZU (m³/h) [l/s] = Strumień powietrza nawiewanego V X (m³/h) [l/s] = całkowita objętość strumienia powietrza w punkcie x x+y (m) = pozioma i pionowa droga strumienia powietrza x (m) = pozioma droga strumienia powietrza y (m) = pionowa droga strumienia powietrza DEH (m) = wysokość zabudowy dysz Z (m) = odległość pozioma od dyszy do punktu spotkania się strumieni S = ca. długość drogi strumienia (izotermicznie) AB = strefa przebywania ludzi α K ( ) = kąt wypływu dla chłodzenia α H ( ) = kąt wypływu dla grzania Δp t (Pa) = strata ciśnienia ΔT O (K) = różnica temperatur pomiędzy powietrzem nawiewanym a temperaturą pomieszczenia (ΔT O = t ZU - t R ) ΔT OH (K) = różnica temperatur pomiędzy powietrzem nawiewanym a temperaturą pomieszczenia przy ogrzewaniu (ΔT OH = t ZUH - t RH ) ΔT X (K) = różnica temperatury w punkcie x t ZU (K) = temperatura powietrza nawiewanego t R (K) = temperatura w pomieszczeniu L WA [db(a)] = poziom mocy akustycznej v max (m/s) = maksymalna prędkość strumienia powietrza v mittel (m/s) = średnia prędkość strumienia powietrza y H (m) = maksymalny zasięg pionowy strumienia przy grzaniu TV = współczynnik redukcji różnicy temperatury (TV = ΔT X / ΔT O ) i (-) = współczynnik indukcji (i = V X / V ZU ) ρ (kg/m³) = gęstość DS = pierścień zawirowujący NW (mm) = wielkość He (m) = grzanie Kü (m) = chłodzenie 05/18-29

30 Klucz zamówienia WDA Typ Wykonanie Wielkość nominalna Element uchylny Lakierowanie pierścień zawirowujący Kształtka redukcyjna Przykład WDA- -W SK DS1 -RO Zabezpieczenie przed uderzeniem piłką Przykład Pierścień maskujący Kołnierz okrągły Przepustnica Siłownik Zabudowa Siłownik -BO -BR -DO -E049 -AL Średnica przewodu Siodło na przewód okrągły Przykład WDA-W-125-SK-9010-DS1-RO-BO-BR-DO-E049-AL-0000 Dysza typ WDA pdłączenie do rury spiro Wielkość 125 z elementem uchylnym RAL 9010 biała z pirścieniem zawirowującym 1 bez Redukcji bez osłóny przed piłką z pierścieniem maskującym bez przepustnicy z siłownikiem zewnętrznym 24VAC / 0-10VDC Siłownik zewnętrzny. lewostronny bez siodłła Dane do zamówienia 01 - Typ WDA = Dysza dalekiego zasięgu WDA 02 - Wykonanie N = tylko dysza F = dla podłączenia flexem W = do podłączenia króćca okrągłego D = do zabudowy w ścianie i suficie K = na przewodzie prostokątnym R = z siodłem na przewód okrągły nie dla wielkości Wielkość 031 = średnica wylotu 31mm 040 = średnica wylotu 40mm 045 = średnica wylotu 45mm 050 = średnica wylotu 50mm 063 = średnica wylotu 63mm 080 = średnica wylotu 80mm 087 = średnica wylotu 87mm 100 = średnica wylotu 100mm 125 = średnica wylotu 125mm 160 = średnica wylotu 160mm 175 = średnica wylotu 175mm 200 = średnica wylotu 200mm 400 = średnica wylotu 400mm 04 - Element uchylny SO = bez elementu uchylnego (standard) SK = z elementem uchylnym (dla wielkości NW 050 niedostępny) 05 Lakierowanie 9010 = paleta RAL biały (standard) xxxx = paleta RAL kolor do wyboru 06 - Pierścień zawirowujący DSO = bez pierścienia zawirowującego (standard) DS1 = pierścień zawirowujący 1 (nie dostepny dla NW 031, 040, 045, 050 i 400) DS2 = pierścień zawirowujący 2 (nie dostepny dla NW 031, 040, 045, 050 i 400) 07 - Kształtka redukcyjna RO = bez kształtki redukcyjnej (standard) RS = z kształtką redukcyjną (nie dostepne dla NW 031, 040, 045, 050 i 400, oraz dla wykonania R i K) 08 Zabezpieczenie przed uderzeniem piłką -BO = bez zabezpieczenia przed uderzeniem piłką (standard) BS = z zabezpieczeniem (nie dostepne dla NW 031, 040, 045, 050 i 400, oraz dla wykonania R i K) 09 - Pierścień maskujący / Kołnierz okrągły BN = bez pierścienia maskującego / kołnierza okrągłego BR = pierścień maskujący (nie dostepny dla NW 031, 040, 045, 050 i 400) FR = kołnierz okrągły (-FR) (dla WDA-K-400-SK-...) 10 Przepustnica DO = bez przepustnicy (standard) DV = z przepustnicą ( tylko NW 400) 05/18-30

31 11 Siłownik E000 = E007 = E008 = E015 = E047 = E048 = E049 = E090 = E091 = E092 = bez siłownika 24V AC / 3-Pkt. (siłownik zewnętrzny tylko dla NW 400) 230V AC / 3-Pkt. (siłownik zewnętrzny tylko dla NW 400) 24VAC / 0-10VDC (siłownik zewnętrzny tylko dla NW 400) 24V AC / 3-Pkt. (siłownik zewnętrzny tylko dla NW ) 230V AC / 3-Pkt. (siłownik zewnętrzny tylko dla NW ) 24VAC / 0-10VDC (siłownik zewnętrzny tylko dla NW ) 24V AC / 3-Pkt. (siłownik wewnętrzny tylko dla NW ) 24VAC / 0-10VDC (siłownik wewnętrzny tylko dla NW ) 230V AC / 3-Pkt. (siłownik wewnętrzny tylko dla NW ) 12 - Zabudowa siłownika AA = bez siłownika ( standard) AL = zabudowa siłownika strona lewa na zewnątrz (standard ) AR = zabudowa siłownika strona prawa na zewnatrz AI = zabudowa siłownika wewnątrz 13 - Średnica przewodu siodło na przewód okrągły 0000 = bez siodła xxxx = średnica przewodu zapisana 4-cyfrowo w mm dla wykonania z siodłem WDA-R 05/18-31

32 Opis do specyfikacji Dysze dalekiego zasięgu do klimatyzacji dużych i wysokich pomieszczen takich jak hale, teatry czy sale koncertowe. Stożkowo zwężający się przekrój dyszy powoduje przyspieszenie strumienia powietrza i zapewnia strumieniowi stabilność. Dzięki temu osiągany jest daleki zasięg. Optymalna konstrukcja dyszy pozbawiona ostrych krawędzi, gwarantuje wysoką prędkość wypływu, oraz indukcję przy małej głośności. Gwarancję danych technicznych przedstawionych w dokumentacji zapewniają pomiary wykonane w laboratorium przepływowym i akustycznym SCHAKO. Przeznaczone do chłodzenia i grzania. Różne możliwości zabudowy i podłączenia: na ścianie, na suficie, na przewodzie i na króćcu. Złożone z dyszy wykonanej z aluminium lakierowane wysokiej jakości lakierem proszkowym w kolorze zgodnym z paletą RAL (RAL 9010 biały, standard). Przeznaczone do instalacji ze zmienną ilością powietrza. NW Przepływ w m³/h przy: 35 db(a) 40 db(a) Produkt: SCHAKO typu WDA-N do podłączenia fleksa z pierścieniem montażowym i króćcem. Produkt: SCHAKO typu WDA-F do podłączenia kanałem spiralnym z pierścieniem montażowymi. Produkt: SCHAKO typu WDA-W-... Wyposażenie dodatkowe : - Element uchylny (-SK), do zmiany kierunku wypływu bez wzrostu oporów i głośności, wykonany z: - aluminium lakierowane wysokiej jakości lakierem proszkowym w kolorze dyszy wg. palety RAL (standard RAL 9010, biały) (NW 050 niedostępne) - Pierścień zawirowujący (-DS) z blachy stalowej lakierowanej wysokiej jakości lakierem proszkowym w kolorze RAL 9005 (czarny) służacy do zwiększenia indukcji, redukcji prędkości i skrócenia zasięgu. (NW ). Wykonanie: 1 lub 2. - Kształtka redukcyjna (-RS), do podłączenia mniejszą średnicą przewodu okrągłego, z blachy stalowej, lakierowanej wysokiej jakości lakierem proszkowym w kolorze dyszy (tylko WDA-F/W-... NW możliwe). - siłownik elektryczny (tylko z elementem uchylnym, występuje dla wielkośći ) - zabudowa siłownika zewnętrzna strona lewa (-AL wykonanie standardowe) - zabudowa siłownika zewnętrzna strona prawa (-AR) - siłownik wewnętrzny (AI za dopłatą) (nie występuje dla NW 400) - (230 V AC, sterowanie 3-punktowe) - (24V AC, 0-10V, wykonanie standardowe) - (24 V AC, sterowanie 3-punktowe) - Pierścień maskujący (-BR) do zakrycia śrub ustalających i mocujacych, z blachy stalowej, lakierowanej wysokiej jakości lakierem proszkowym, w kolorze dyszy (dostarczane tylko NW ). - Przepustnica (-DV) do ręcznej regulacji przepływu z blachy stalowej ocynkowanej ( tylko NW 400) - Kosz zabezpieczający przed piłką RAL 9010 (biały) (tylko NW ) (niedostępny dla wykonania -W i -R) - Płaski pierścień (-FR), (tylko dla WDA-K-400-SK-...) dla przymocowania dyszy do ścianki przewodu. - do zabudowy w ścianie / suficie, z pierscieniem montażowym i króćcem. Produkt: SCHAKO typu WDA-D do podłączenia do przewodu prostokątnego z pierścieniem montażowym Produkt: SCHAKO typu WDA-K na przewód okrągły z siodłem ( dla NW 400 niedostepne) Produkt: SCHAKO typu WDA-R /18-32
