Pralka Indesit AMD129U kody błędów oraz procedury rozwiązywania problemów

Transkrypt

1 Pralka Indesit AMD129U kody błędów oraz procedury rozwiązywania problemów Lista błędów modułu sterowania EVOII oraz procedury rozwiązywania problemów. W razie awarii pralki, podczas wykonywania autotestu pralka ponownie przywoła uprzednio sygnalizowany błąd, który zostanie wyświetlony na wyświetlaczu klucza sprzętowego. Rodzaj błędu może zostać zasygnalizowany w różny sposób: bezpośrednio na wyświetlaczu urządzenia lub przez diody LED. Odczyt błędów sygnalizowanych przez diody W razie awarii urządzenia: 1. Drzwiczki są zablokowane 2. Kontrolka blokady drzwiczek miga z dużą częstotliwością (z prędkością > 1 Hz). 3. Diody na panelu migają, sygnalizując błąd zgodnie z tabelą (rys. 01 str. 15). Poniżej na rys. 02 (Przykład Błędu F03) wskazano, w jaki sposób diody migają w razie awarii urządzenia oznaczonego kodem Błąd F03 Tabela 1 Lista błędów, usterek oraz ostrzeżeń: - Sprawdzić ewentualną nieszczelność woda może dostawać się do złącza J9 powodując zwarcie styków - Sprawdzić listwę zaciskową silnika (ewentualny problem wynikający z F01 Zwarcie triaka silnika agresywnego działania pozostałości środków chemicznych na styki, co może powodować zwarcie) F02 F03 F04 Blokada silnika, zwarcie / rozwarcie obrotomierza Rozwarcie lub zwarcie obwodu czujnika NTC, bądź sklejony przekaźnik elementu grzejnego prania (sygnalizowane przy napełnionym zbiorniku) Równoczesna sygnalizacja pustego i przepełnionego zbiornika (presostat sklejony na pustym). Jeśli styk presostatu jest sklejony na wskazaniu pusty, pralka pobiera wodę do osiągnięcia poziomu przepełnienia. Pompa spustowa zostanie automatycznie uruchomiona przez styk przepełnienia presostatu. - Sprawdzić, czy silnik nie jest zablokowany - Sprawdzić jakość styków złącza J9 na płycie - Sprawdzić uzwojenie obrotomierza i upewnić się, czy na złączu J9 między pinem 1 a 2 wartość rezystancji mieści się w zakresie od 115Ω do 170Ω. W razie zwarcia lub rozwarcia, sprawdzić okablowanie między pinami 1 a 2 na złączu J9 dotyczy obrotomierza. W przypadku silnika trójfazowego, sprawdzić, czy między pinami 6 a 7 złącza J9 jest przejście elektryczne. - Wymienić silnik - Sprawdzić jakość styków złącza J8 na płycie - Sprawdzić czujnik NTC, upewniając się, czy na złączu J8 między pinami 11 i 12 wartość rezystancji przy temperaturze otoczenia 20 C wynosi ok. 20kΩ - Jeśli wyniki pomiaru będą nieprawidłowe, sprawdzić ciągłość przejścia przewodów między złączem J8 / czujnikiem NTC. Sprawdzić ten sam parametr bezpośrednio na czujniku NTC. - Wymienić czujnik NTC - Sprawdzić stan presostatu upewniając się, czy na złączu J3 między pinami 2 i 4 jest ciągłość rezystancji (powinna być jedynie być jedynie przy wodzie w bębnie oraz między pinami 2 i 1 ciągłość rezystancji powinna być jedynie, jeśli woda jest w bębnie na poziomie

2 Tabela 2 ciąg dalszy listy błędów, usterek oraz ostrzeżeń: F05 F06 F07 F08 F09 F10 Wykryto blokadę pompy lub presostat nie osiąga stanu pusty Nie występuje w modelach AVD i AVL Wykryto brak poboru prądu przez element grzewczy prania (błąd jest sygnalizowany, gdy presostat jest w stanie pustym) Przekaźnik elementu grzewczego prania sklejony (sygnalizacja w stanie pustym) lub sklejony presostat w stanie pełnym (równoczesna stanu pustego i pełnego) Błąd ustawień urządzenia (błąd pamięci EEPROM) Brak sygnału sygnalizującego stan pełny i pusty - Sprawdzić jakość styków złącza J9 na płycie, aby upewnić się, że między pinami 8 a 9 jest napięcie 220V - Sprawdzić pompę: czy dociera zasilanie - Sprawdzić filtr pompy + odpływ w ścianie - Wymienić pompę - Sprawdzić na złączu J3, miedzy pinami 5 i 6 jest rezystancja elementu grzejnego prania. Element grzejny o mocy 1800W 230V posiada rezystancję 25Ω. - Sprawdzić połączenie presostatu ze złączem J3, pinami 2 i 3: nie powinno tam być ciągłości rezystancji (ciągłość wymagana standardowo przy stanie pełnym). - Sprawdzić podłączenie presostatu ze złączem J3, między pinami 2 i 4: nie powinno być rezystancji. - Wymienić element grzewczy sterowania - Sprawdzić stan presostatu upewniając się, czy na złączu przewodów J3 między pinami 2 i 4 jest przejście rezystancji (powinna być jedynie być jedynie przy wodzie w bębnie oraz między pinami 2 i 1 przejście rezystancji powinno być jedynie, jeśli woda jest w bębnie na poziomie - Sprawdzić podłączenie elementu grzejnego ze złączem J3, do pinów 5 i 6. sterowania - W przypadku płyty produkcyjnej ze zintegrowaną pamięcią EEPROM: wymienić płytę i pamięć EEPROM - W przypadku płyty i pamięci EEPROM zamiennych, sprawdzić prawidłowość zamontowania pamięci EEPROM na płycie - Sprawdzić stan presostatu upewniając się, czy na złączu przewodów J3 między pinami 2 i 4 jest ciągłość rezystancji (powinna być jedynie być jedynie przy wodzie w bębnie oraz między pinami 2 i 1 ciągłość rezystancji powinna być jedynie, jeśli woda jest w bębnie na poziomie

3 Tabela 3 ciąg dalszy listy błędów, usterek oraz ostrzeżeń: - Sprawdzić jakość styków złącza J9 na płycie F11 F12 F13 F14 F15 F16 F17 Brak odpowiedzi zwrotnej pompy (pompa spustowa odłączona lub przerwane uzwojenie silnika pompy) Brak komunikacji między płytą wyświetlacza / diodami LED a płytą główną Sonda czujnika NTC suszenia rozwarta / przewody czujnika NTC układu suszenia odłączone lub przerwane Element grzejny suszenia rozwarty lub niepodłączony Element grzejny suszenia jest ciągle włączony (styk przekaźnika suszenia jest sklejony lub triak suszenia uległ zwarciu) Blokada bębna (tylko w modelach ładowanych z góry) Blokada drzwiczek - odłączenie zasilania/otwarty obwód (modele z Easy Door) - Sprawdzić na złączu J15, między pin 1 i 2 (w przypadku pralki z blokadą drzwiczek Easy Door) lub na złączu J9, między pinami 8 i 9 (w przypadku tradycyjnej blokady drzwiczek) ciągłość przejścia uzwojenia silnika pompy, sprawdzając jednocześnie, czy wartość rezystancji wynosi 170Ω. - Sprawdzić przewody między złączem J15 (lub J9) a pompą - Wymienić pompę - Sprawdzić jakość styków złącza J11 na płycie - Sprawdzić ciągłość przejścia między złączem J11 a 5-kontaktowym złączem płyty wyświetlacza główną wyświetlacza / diod LED - Sprawdzić jakość styków złącza J10 na płycie - Sprawdzić czujnik NTC na złączu J10, między pinami 7 i 8, aby upewnić się, czy wartość rezystancji sondy przy temperaturze otoczenia 20 C wynosi około 20kΩ - Sprawdzić ciągłość przejścia przewodów od złącza J10 do czujnika NTC - Wymienić NTC - Sprawdzić jakość styków złącza J2 na płycie - Sprawdzić na przewodach złącza J2, między pinami 1 i 2, czy występuje ciągłość elementu grzejnego suszenia oraz czy wartość rezystancji dla elementu 1300W/230V wynosi ok. 40kΩ. Ponownie podłączyć przewody między złączem J10 a elementem grzejnym suszenia. - Wymienić grzałkę - Sprawdzić jakość styków złącza J2 na płycie - Sprawdzić przewody między złączem J2 a elementem grzejnym suszenia - Sprawdzić przewodach łącznika J4, na płycie, między pin 3 i 4, czy jest zasilanie sieciowe 230V, (brak w urządzeniu w trybie czuwania), a pomiędzy pin 3 i 5, czy jest zasilanie na wyjściu blokady drzwiczek 230V - Sprawdzić na łączniku J4 na płycie, między pin 1 a 2, czy jest ciągłość rezystancji mikrowyłącznika drzwiczek (przy zamkniętych drzwiczkach on otwartych off) - Sprawdzić ciągłość przewodów od łącznika J4 do blokady drzwiczek - Sprawdzić zaczep drzwiczek - Wymienić blokadę drzwiczek sterowania

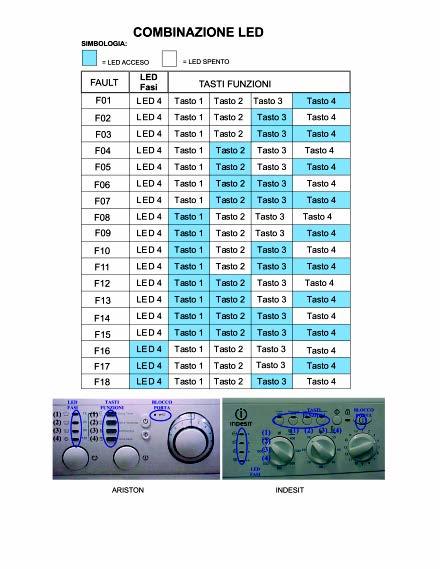

4 Tabela 4 ciąg dalszy listy błędów, usterek oraz ostrzeżeń: F17 F18 Brak zasilania lub przerwa w obwodzie zasilania blokady drzwiczek (tradycyjna blokada drzwiczek, bez funkcji Easy Door) Błąd komunikacji mikroprocesora / DSP (Digital Signal Processor) Sygnalizacja kodów błędów Kombinacje diod LED w identyfikacji kodów błędów - Sprawdzić na przewodach złącza J4, na płycie, między pinami 2 i 3, czy jest zasilanie sieciowe 230V, (brak tego napięcia w urządzeniu w trybie czuwania), a pomiędzy pinami 3 i 1, czy jest zasilanie 230V na wyjściu blokady drzwiczek - Sprawdzić zaczep drzwiczek - Wymienić blokadę drzwiczek Tabela 5 sygnalizacja kodów błędów dioda LED świeci dioda LED nie świeci się Kod błędu Dioda LED sygnalizacji fazy prania Przyciski funkcyjne F01 Dioda LED 4 Przycisk 1 Przycisk 2 Przycisk 3 Przycisk 4 F02 Dioda LED 4 Przycisk 1 Przycisk 2 Przycisk 3 Przycisk 4 F03 Dioda LED 4 Przycisk 1 Przycisk 2 Przycisk 3 Przycisk 4 F04 Dioda LED 4 Przycisk 1 Przycisk 2 Przycisk 3 Przycisk 4 F05 Dioda LED 4 Przycisk 1 Przycisk 2 Przycisk 3 Przycisk 4 F06 Dioda LED 4 Przycisk 1 Przycisk 2 Przycisk 3 Przycisk 4 F07 Dioda LED 4 Przycisk 1 Przycisk 2 Przycisk 3 Przycisk 4 F08 Dioda LED 4 Przycisk 1 Przycisk 2 Przycisk 3 Przycisk 4 F09 Dioda LED 4 Przycisk 1 Przycisk 2 Przycisk 3 Przycisk 4 F10 Dioda LED 4 Przycisk 1 Przycisk 2 Przycisk 3 Przycisk 4 F11 Dioda LED 4 Przycisk 1 Przycisk 2 Przycisk 3 Przycisk 4 F12 Dioda LED 4 Przycisk 1 Przycisk 2 Przycisk 3 Przycisk 4 F13 Dioda LED 4 Przycisk 1 Przycisk 2 Przycisk 3 Przycisk 4 F14 Dioda LED 4 Przycisk 1 Przycisk 2 Przycisk 3 Przycisk 4 F15 Dioda LED 4 Przycisk 1 Przycisk 2 Przycisk 3 Przycisk 4 F16 Dioda LED 4 Przycisk 1 Przycisk 2 Przycisk 3 Przycisk 4 F17 Dioda LED 4 Przycisk 1 Przycisk 2 Przycisk 3 Przycisk 4 F18 Dioda LED 4 Przycisk 1 Przycisk 2 Przycisk 3 Przycisk 4 Diody LED Przyciski funkcyjne sygnalizujące fazy prania podświetlane diodami LED blokada drzwi ARISTON INDESIT Fot. 1 - panele obsługi pralek Ariston oraz Indesit

5 Wykaz usterek występujących w pralkach Indesit model AMD129EU Tabela 6 sygnalizacja kodów usterek diodami LED Usterka Przycisk 1 Przycisk 2 Przycisk 3 Przycisk 4 dioda LED 4 01 wyłączona wyłączona wyłączona miga wyłączona 02 wyłączona wyłączona miga wyłączona wyłączona 03 wyłączona wyłączona miga miga wyłączona 04 wyłączona miga wyłączona wyłączona wyłączona 05 wyłączona miga wyłączona miga wyłączona 06 wyłączona miga miga wyłączona wyłączona 07 wyłączona miga miga miga wyłączona 08 miga wyłączona wyłączona wyłączona wyłączona 09 miga wyłączona wyłączona miga wyłączona 10 miga wyłączona miga wyłączona wyłączona 11 miga wyłączona miga miga wyłączona 12 miga miga wyłączona wyłączona wyłączona 13 miga miga wyłączona miga wyłączona 14 miga miga miga wyłączona wyłączona 15 miga miga miga miga wyłączona 16 wyłączona wyłączona wyłączona wyłączona miga 17 wyłączona wyłączona wyłączona miga miga dioda LED 4 przycisk 1 przycisk 2 przycisk 3 przycisk 4 Fot. 2 - widok panelu obsługi z uwzględnieniem przycisków 1 4 oraz diody LED 4 przycisk 3 miga przycisk 4 miga przykład usterki 03 Fot. 3 - widok panelu dla przypadku usterki 03 }
