1 BLUEHELIX B (S) [6,6-5,6 ] BLUEHELIX B K 50 [6,6-1,] ROZDZIAŁ GAZOWE, STOJĄCE KOTŁY KONDENSACYJNE [DO 5 ]

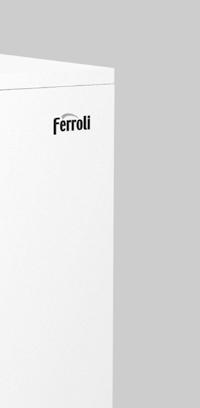

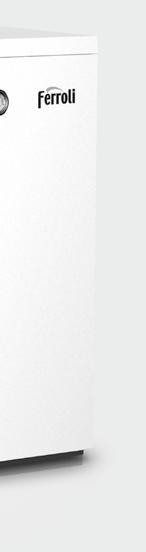

2 BLUEHELIX B (S) Jednofunkcyjne, stojące gazowe kotły kondensacyjne BLUEHELIX B (S) JEDNOFUNKCYJNE, STOJĄCE GAZOWE KOTŁY KONDENSACYJNE Innowacyjny wymiennik c.o. ze stali nierdzewnej Zintegrowany zespół modulowanego palnika sferycznego ze stali nierdzewnej i wentylatora Maksymalna długość systemu kominowego (Ø 80/15) do 8 metrów Wbudowana automatyka pogodowa wyróżnia się prostą obsługą i jest kompatybilna z systemami zdalnego sterowania za pomocą urządzeneń mobilnych (opcja) Zestaw śrubunków równoprzelotowych ( x ¾") z uszczelkami w cenie kotła! CHARAKTERYSTYKA Dostępne modele w zakresie mocy: 6,6-,5 i 7,-5,6 Innowacyjny wymiennik c.o. ze stali nierdzewnej Sferyczny palnik ze stali nierdzewnej ze wstępnym mieszaniem i modulacją mocy w całym zakresie pracy Maksymalna długość systemu kominowego (Ø 80/15) to aż 8 metrów! Zintegrowany zespół palnika i modulowanego wentylatora Wbudowana automatyka pogodowa z intuicyjnym panelem obsługowym Możliwość zdalnej obsługi przy pomocy urządzeń mobilnych Zintegrowany zespół palnika sferycznego i modulowanego wentylatora Energooszczędna pompa obiegowa Pełna autodiagnostyka Ochrona przeciwzamrożeniowa kotła System zapobiegający blokowaniu się pompy Zabezpieczenie przed zbyt niskim ciśnieniem w instalacji Jonizacyjna kontrola płomienia Możliwość zasilania gazem ziemnym lub LPG Sprawność kotła do 108,8 5 lat gwarancji NR KAT. PRODUKT MOC [] OPIS CENA [NETTO PLN] 0TAOAWA BLUEHELIX B 5 6,6-,5 Stojący gazowy kocioł kondensacyjny z wbudowaną automatyką pogodową, 7 989,00 0TAD5AWA BLUEHELIX B S5 7,-5,6 oraz wymiennikiem ze stali nierdzewnej 9 9,00 Wyposażenie dodatkowe: patrz następna strona 10 Cennik 019/1 technika grzewcza

3 BLUEHELIX B (S) Jednofunkcyjne, stojące gazowe kotły kondensacyjne WYPOSAŻENIE DODATKOWE Czujnik c.w.u. Zawór przełączający ZRS NR KAT. PRODUKT OPIS CENA [NETTO PLN] Zestaw LPG Zestaw do przezbrojenia na gaz LPG 7,00 1KWMA11W Czujnik c.w.u. Czujnik zasobnika ciepłej wody użytkowej 99, ZRS DN0 Zawór przełączający do ładowania bojlera c.w.u. 56,00 Adapter kolano koncentryczne Rura koncentryczna Kolano koncentryczne 5 Rozszerzenie systemu koncentrycznego Zestaw adapterów kolanowych Kolano sztywne 5 Rura NR KAT. PRODUKT OPIS CENA [NETTO PLN] 01001X0 Adapter kolano niskie Adapter kolano koncentryczne Ø 60/100 mm z króćcami pomiarowymi (PP) (patrz: rysunek na str. 109)* 196,00 T Adapter kolano niskie Adapter kolano koncentryczne Ø 60/100 mm z króćcami pomiarowymi (TWIN ) (patrz: rysunek na str. 109)* 6,00 TWIN0060/100 Rura koncentryczna Rura koncentryczna z uszczelką Ø 60/100 mm (długość 50 mm) do wyprowadzenia systemu spalinowego z tyłu, z lewej lub z prawej strony kotła (patrz: rysunek na str. 109) 10,00 TWIN19060/100 Kolano koncentryczne Kolano koncentryczne 5 z uszczelką Ø 60/100 mm do wyprowadzenia systemu spalinowego z prawej strony kotła (patrz: rysunek na str. 109) 151,00 TE60/100-80/15 Rozszerzenie Element rozszerzający koncentryczny z uszczelką Ø 60/100 mm Ø 80/15 mm (patrz: rysunek na str. 109) 1, X0 Zestaw adapterów kolanowych niskich Zestaw adapterów kolanowych systemu rozdzielnego Ø 80 mm (PP) z króćcami pomiarowymi (patrz: rysunek na str. 109)* 196,00 TN Kolano sztywne Kolano sztywne 5 z uszczelką Ø 80 mm do wyprowadzenia rozdzielnego systemu spalinowego z prawej strony kotła (patrz: rysunek na str. 109) 5,00 TN Rura Rura Ø 80 mm (długość 50 mm) z uszczelką do wyprowadzenia rozdzielnego systemu spalinowego z tyłu, z lewej lub z prawej strony kotła (patrz: rysunek na str. 109),00 * Niezbędny do połączenia kotła z układem spalinowym Systemy powietrzno-spalinowe: patrz rozdział 16 Ciąg dalszy: patrz następna strona Cennik 019/1 technika grzewcza 105

4 BLUEHELIX B (S) Jednofunkcyjne, stojące gazowe kotły kondensacyjne WYPOSAŻENIE DODATKOWE (CD.) ROMEO W ROMEO WRF FER9 FER9 RF Czujnik temperatury zewnętrznej NR KAT. PRODUKT OPIS CENA [NETTO PLN] 01100XA ROMEO W Zdalny przewodowy sterownik adaptacyjny kotła z funkcją regulacji temperatury w pomieszczeniu 1, XA ROMEO W RF Zdalny bezprzewodowy sterownik adaptacyjny kotła z funkcją regulacji temperatury w pomieszczeniu 68,00 HRT177WS Sterownik FER9 Programowalny termostat pokojowy on-off (zdalny przewodowy) 156,00 HRT177RS Sterownik FER9 RF Programowalny termostat pokojowy on-off (zdalny bezprzewodowy) 7, XO Czujnik temperatury Czujnik temperatury zewnętrznej 19,00 JULIA ECOSMART FZB NR KAT. PRODUKT OPIS CENA [NETTO PLN] JULIA JULIA System zdalnego sterowania JULIA do komfortowej obsługi kotłów Ferroli (Android) 1 69,00 FER X0 ECOSMART FZB System zdalnego sterowania urządzeniami grzewczymi za pomocą smartfonu lub tabletu z programatorem tygodniowym Wielofunkcyjny moduł strefowy do regulacji obiegów grzewczych systemu, regulacja do obiegów grzewczych, w tym z mieszaczem oraz 1 bez mieszacza / c.w.u. 69, , Cennik 019/1 technika grzewcza

5 BLUEHELIX B (S) Jednofunkcyjne, stojące gazowe kotły kondensacyjne DANE TECHNICZNE BLUEHELIX B 5 S5 Klasa efektywności energetycznej [ErP] Obciążenie cieplne Moc cieplna Sprawność C 50-0 C C 50-0 C 0 obciążenia Min. Maks. c.o. Min. Maks. c.o. Min. Maks. c.o. P maks. P min. P maks. P min. P maks. 6,7,0 6,6 1, 7,,5 98,0 97,8 107,5 106,1 108,8 7,5,0 7,,1 8,1 5,6 98,0 97,8 106,1 107,5 108,8 Ciśnienie robocze c.o. Maks. bar Zasilanie V/Hz 0 / 50 0 / 50 Wymiary Szer. x Wys. x Gł. mm 00 x 850 x x 850 x 600 Masa kotła bez wody kg 50 5 SCHEMATY HYDRAULICZNE Z WYKORZYSTANIEM KOTŁÓW BLUEHELIX B / BLUEHELIX B S PRACUJĄCYCH W KASKADZIE patrz rozdział 5 SYSTEMY POWIETRZNO-SPALINOWE DO KOTŁÓW BLUEHELIX B / BLUEHELIX B S PRACUJĄCYCH W KASKADZIE patrz rozdział 5 Cennik 019/1 technika grzewcza 107

6 BLUEHELIX B (S) Jednofunkcyjne, stojące gazowe kotły kondensacyjne WYMIARY / PRZYŁĄCZA / 600* Widok z przodu Widok z boku E A C G H C A E Widok z góry A zasilanie c.o. ¾" C gaz ½" E powrót c.o. ¾" G alternatywne przyłącze powietrza do systemu rozdzielnego Ø 80 mm H przyłącze powietrzno-spalinowe Ø 60/100 mm Widok z tyłu * BLUEHELIX B S5 108 Cennik 019/1 technika grzewcza

7 BLUEHELIX B (S) Jednofunkcyjne, stojące gazowe kotły kondensacyjne PRZYŁĄCZA POWIETRZNO-SPALINOWE SYSTEM KONCENTRYCZNY z lewej strony kotła z tyłu kotła z prawej strony kotła 1 adapter kolano koncentryczne Ø 60/100 mm z króćcami pomiarowymi kolano koncentryczne 5 z uszczelką Ø 60/100 mm do wyprowadzenia systemu spalinowego z prawej strony kotła rura koncentryczna z uszczelką Ø 60/100 mm (dł. 50 mm) do wyprowadzenia systemu spalinowego z tyłu, z lewej lub z prawej strony kotła element rozszerzający koncentryczny z uszczelką Ø 60/100 mm Ø 80/15 mm SYSTEM ROZDZIELNY Ø 80 MM z lewej strony kotła z tyłu kotła z prawej strony kotła 1 zestaw adapterów kolanowych systemu rozdzielnego Ø 80 mm z króćcami pomiarowymi kolano sztywne 5 z uszczelką Ø 80 mm do wyprowadzenia rozdzielnego systemu spalinowego z prawej strony kotła rura Ø 80 mm (długość 50 mm) z uszczelką do wyprowadzenia rozdzielnego systemu spalinowego z tyłu, z lewej lub z prawej strony kotła Cennik 019/1 technika grzewcza 109

8 BLUEHELIX B (S) Jednofunkcyjne, stojące gazowe kotły kondensacyjne SYSTEM POWIETRZNO-SPALINOWY (KONCENTRYCZNY) Spaliny Powietrze SYSTEM KONCENTRYCZNY Ø 60/100 mm Ø 80/15 mm BLUEHELIX B 5 S5 5 S5 Maksymalna dopuszczalna długość przewodów w poziomie 7 m 5 m w pionie 8 m 6 m 8 m 15 m Strata długości systemu przy kolanie 90 1 m 1 m 0,5 m 0,5 m 5 0,5 m 0,5 m 0,5 m 0,5 m SYSTEM POWIETRZNO-SPALINOWY (ROZDZIELNY) Spaliny Powietrze SYSTEM ROZDZIELNY Maksymalna dopuszczalna długość przewodów Ø 80 mm 80 m eq SYSTEM ROZDZIELNY ZASYS POWIETRZA STRATA DŁUGOŚCI [ m eq ] ODPROWADZENIE SPALIN W PIONIE W POZIOMIE 1000 mm 1,0 1,6,0 Rura 500 mm 0,5 0,8 1,0 50 mm 0,5 0, 0,5 Rura 50 mm z króćcem pomiarowym 0, 0, Kolano 5 1, 1,8 90 1,5,0 Trójnik rewizyjny 1,0 Zakończenie systemu zasys powietrza boczny zza ściany wyrzut spalin boczny przez ścianę wyrzut spalin / zasys powietrza koncentrycznie w pionie, prowadzenie rur do kotła rozdzielnie 80/80 mm,0 5,0 1,0 wyrzut spalin, zasys powietrza z pomieszczenia,0 110 Cennik 019/1 technika grzewcza

9 BLUEHELIX B (S) Jednofunkcyjne, stojące gazowe kotły kondensacyjne SCHEMAT HYDRAULICZNY Cennik 019/1 technika grzewcza 111

10 BLUEHELIX B K 50 BLUEHELIX B K 50 JEDNOFUNKCYJNY, STOJĄCY GAZOWY KOCIOŁ KONDENSACYJNY ZE ZINTEGROWANYM ZASOBNIKIEM C.W.U. Innowacyjny wymiennik c.o. ze stali nierdzewnej Wydajny zasobnik c.w.u. ze stali nierdzewnej (poj. 50 l) z dualną wężownicą INOX Wbudowana automatyka pogodowa wyróżnia się prostą obsługą i jest kompatybilna z systemami zdalnego sterowania za pomocą urządzeneń mobilnych (opcja) Maksymalna długość systemu kominowego (Ø 80/15) do 8 metrów Zestaw śrubunków równoprzelotowych ( x ½", x ¾") z uszczelkami w cenie kotła! CHARAKTERYSTYKA Dostępny model w zakresie mocy: 6,6-1, Wbudowany 50 litrowy zasobnik c.w.u. ze stali nierdzewnej z dualną wężownicą INOX Wysoki komfort przygotowania c.w.u. Innowacyjny wymiennik c.o. ze stali nierdzewnej Sferyczny palnik ze stali nierdzewnej ze wstępnym mieszaniem i modulacją mocy w całym zakresie pracy Maksymalna długość systemu kominowego (Ø 80/15) to aż 8 metrów! Zintegrowany zespół palnika i modulowanego wentylatora Wbudowana automatyka pogodowa z intuicyjnym panelem obsługowym Możliwość zdalnej obsługi przy pomocy urządzeń mobilnych Zintegrowany zespół palnika sferycznego i modulowanego wentylatora Energooszczędna pompa obiegowa Pełna autodiagnostyka Ochrona przeciwzamrożeniowa kotła System zapobiegający blokowaniu się pompy Zabezpieczenie przed zbyt niskim ciśnieniem w instalacji Jonizacyjna kontrola płomienia Możliwość zasilania gazem ziemnym lub LPG Sprawność kotła do 108,8 5 lat gwarancji NR KAT. PRODUKT MOC [] OPIS CENA [NETTO PLN] 0TASAWA BLUEHELIX B K 50 6,6-1, Stojący gazowy kocioł kondensacyjny z wbudowaną automatyką pogodową, wymiennikiem ze stali nierdzewnej oraz wbudowanym 50 litrowym zasobnikiem c.w.u. ze stali nierdzewnej z dualną wężownicą INOX 9 999,00 Wyposażenie dodatkowe: patrz następna strona 11 Cennik 019/1 technika grzewcza

11 BLUEHELIX B K 50 WYPOSAŻENIE DODATKOWE NR KAT. PRODUKT OPIS CENA [NETTO PLN] Zestaw LPG Zestaw do przezbrojenia na gaz LPG 69,00 Adapter kolano koncentryczne Rura koncentryczna Kolano koncentryczne 5 Rozszerzenie systemu koncentrycznego Zestaw adapterów kolanowych Kolano sztywne 5 Rura NR KAT. PRODUKT OPIS CENA [NETTO PLN] 01001X0 Adapter kolano niskie Adapter kolano koncentryczne Ø 60/100 mm z króćcami pomiarowymi (PP) (patrz: rysunek na str. 117)* 196,00 T Adapter kolano niskie Adapter kolano koncentryczne Ø 60/100 mm z króćcami pomiarowymi (TWIN ) (patrz: rysunek na str. 117)* 6,00 TWIN0060/100 Rura koncentryczna Rura koncentryczna z uszczelką Ø 60/100 mm (długość 50 mm) do wyprowadzenia systemu spalinowego z tyłu, z lewej lub z prawej strony kotła (patrz: rysunek na str. 117) 10,00 TWIN19060/100 Kolano koncentryczne Kolano koncentryczne 5 z uszczelką Ø 60/100 mm do wyprowadzenia systemu spalinowego z prawej strony kotła (patrz: rysunek na str. 117) 151,00 TE60/100-80/15 Rozszerzenie Element rozszerzający koncentryczny z uszczelką Ø 60/100 mm Ø 80/15 mm (patrz: rysunek na str. 117) 1, X0 Zestaw adapterów kolanowych niskich Zestaw adapterów kolanowych systemu rozdzielnego Ø 80 mm (PP) z króćcami pomiarowymi (patrz: rysunek na str. 117)* 196,00 TN Kolano sztywne Kolano sztywne 5 z uszczelką Ø 80 mm do wyprowadzenia rozdzielnego systemu spalinowego z prawej strony kotła (patrz: rysunek na str. 117) 5,00 TN Rura Rura Ø 80 mm (długość 50 mm) z uszczelką do wyprowadzenia rozdzielnego systemu spalinowego z tyłu, z lewej lub z prawej strony kotła (patrz: rysunek na str. 117),00 * Niezbędny do połączenia kotła z układem spalinowym Systemy powietrzno-spalinowe: patrz rozdział 16 Ciąg dalszy: patrz następna strona Cennik 019/1 technika grzewcza 11

12 BLUEHELIX B K 50 WYPOSAŻENIE DODATKOWE (CD.) ROMEO W ROMEO WRF FER9 FER9 RF Czujnik temperatury zewnętrznej NR KAT. PRODUKT OPIS CENA [NETTO PLN] 01100XA ROMEO W Zdalny przewodowy sterownik adaptacyjny kotła z funkcją regulacji temperatury w pomieszczeniu 1, XA ROMEO W RF Zdalny bezprzewodowy sterownik adaptacyjny kotła z funkcją regulacji temperatury w pomieszczeniu 68,00 HRT177WS Sterownik FER9 Programowalny termostat pokojowy on-off (zdalny przewodowy) 156,00 HRT177RS Sterownik FER9 RF Programowalny termostat pokojowy on-off (zdalny bezprzewodowy) 7, XO Czujnik temperatury Czujnik temperatury zewnętrznej 19,00 JULIA ECOSMART FZB NR KAT. PRODUKT OPIS CENA [NETTO PLN] JULIA JULIA System zdalnego sterowania JULIA do komfortowej obsługi kotłów Ferroli (Android) 1 69,00 FER X0 ECOSMART FZB System zdalnego sterowania urządzeniami grzewczymi za pomocą smartfonu lub tabletu z programatorem tygodniowym Wielofunkcyjny moduł strefowy do regulacji obiegów grzewczych systemu, regulacja do obiegów grzewczych, w tym z mieszaczem oraz 1 bez mieszacza / c.w.u. 69, ,00 11 Cennik 019/1 technika grzewcza

13 BLUEHELIX B K 50 DANE TECHNICZNE BLUEHELIX B K 50 Klasa efektywności energetycznej [ErP] Obciążenie cieplne Min. Maks. c.o. Maks. c.w.u. 6,7 9,5,0 Moc cieplna C 50-0 C Min. Maks. c.o. Maks. c.w.u. Min. Maks. c.o. 6,6 8,9 1, 7, 1, Sprawność C 50-0 C 0 obciążenia P maks. P min. P maks. P min. P maks. 98,0 97,8 107,5 106,1 108,8 Pojemność zasobnika c.w.u. l 50 Wydajność c.w.u. Δt 0 C Δt 0 C l/10 min l/h Ciśnienie robocze c.o. Maks. bar Ciśnienie c.w.u. Maks. bar 9 Wymiary Szer. x Wys. x Gł. mm 600 x 850 x 595 Masa kotła bez wody kg 58 Cennik 019/1 technika grzewcza 115

14 BLUEHELIX B K 50 WYMIARY / PRZYŁĄCZA D J B E A C Widok z przodu Widok z tyłu G H C A E B J D Widok z góry A zasilanie c.o. ¾" B przyłącze c.w.u. ½" C gaz ½" D przyłącze zimnej wody ½" E powrót c.o. ¾" J cyrkulacja ½" G alternatywne przyłącze powietrza do systemu rozdzielnego Ø 60 mm H przyłącze powietrzno-spalinowe Ø 60/100 mm Widok z boku 116 Cennik 019/1 technika grzewcza

15 BLUEHELIX B K 50 PRZYŁĄCZA POWIETRZNO-SPALINOWE SYSTEM KONCENTRYCZNY z lewej strony kotła z tyłu kotła z prawej strony kotła 1 adapter kolano koncentryczne Ø 60/100 mm z króćcami pomiarowymi kolano koncentryczne 5 z uszczelką Ø 60/100 mm do wyprowadzenia systemu spalinowego z prawej strony kotła rura koncentryczna z uszczelką Ø 60/100 mm (dł. 50 mm) do wyprowadzenia systemu spalinowego z tyłu, z lewej lub z prawej strony kotła element rozszerzający koncentryczny z uszczelką Ø 60/100 mm Ø 80/15 mm SYSTEM ROZDZIELNY Ø 80 MM z lewej strony kotła z tyłu kotła z prawej strony kotła 1 zestaw adapterów kolanowych systemu rozdzielnego Ø 80 mm z króćcami pomiarowymi kolano sztywne 5 z uszczelką Ø 80 mm do wyprowadzenia rozdzielnego systemu spalinowego z prawej strony kotła rura Ø 80 mm (długość 50 mm) z uszczelką do wyprowadzenia rozdzielnego systemu spalinowego z tyłu, z lewej lub z prawej strony kotła Cennik 019/1 technika grzewcza 117

16 BLUEHELIX B K 50 SYSTEM POWIETRZNO-SPALINOWY (KONCENTRYCZNY) Spaliny Powietrze SYSTEM KONCENTRYCZNY Ø 60/100 mm Ø 80/15 mm Maksymalna dopuszczalna długość przewodów Strata długości systemu przy kolanie w poziomie 7 m 8 m w pionie 8 m 8 m 90 1 m 0,5 m 5 0,5 m 0,5 m SYSTEM POWIETRZNO-SPALINOWY (ROZDZIELNY) Spaliny Powietrze SYSTEM ROZDZIELNY Maksymalna dopuszczalna długość przewodów Ø 80 mm 80 m eq SYSTEM ROZDZIELNY ZASYS POWIETRZA STRATA DŁUGOŚCI [ m eq ] ODPROWADZENIE SPALIN W PIONIE W POZIOMIE 1000 mm 1,0 1,6,0 Rura 500 mm 0,5 0,8 1,0 50 mm 0,5 0, 0,5 Rura 50 mm z króćcem pomiarowym 0, 0, Kolano 5 1, 1,8 90 1,5,0 Trójnik rewizyjny 1,0 Zakończenie systemu zasys powietrza boczny zza ściany wyrzut spalin boczny przez ścianę wyrzut spalin / zasys powietrza koncentrycznie w pionie, prowadzenie rur do kotła rozdzielnie 80/80 mm,0 5,0 1,0 wyrzut spalin, zasys powietrza z pomieszczenia,0 118 Cennik 019/1 technika grzewcza

17 BLUEHELIX B K 50 SCHEMAT HYDRAULICZNY Cennik 019/1 technika grzewcza 119

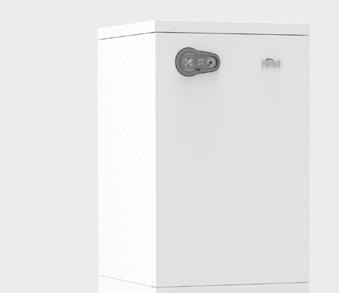

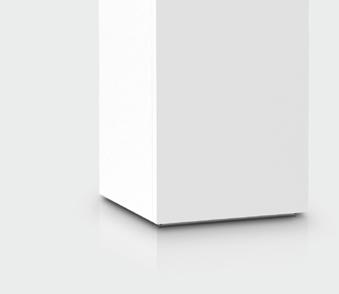

18 BLUEHELIX B S K 100 BLUEHELIX B S K 100 JEDNOFUNKCYJNY STOJĄCY GAZOWY KOCIOŁ KONDENSACYJNY ZE ZINTEGROWANYM ZASOBNIKIEM C.W.U. Innowacyjny wymiennik c.o. ze stali nierdzewnej Wydajny zasobnik c.w.u. ze stali nierdzewnej (poj. 100 l) z dualną wężownicą INOX Wbudowana automatyka pogodowa wyróżnia się prostą obsługą i jest kompatybilna z systemami zdalnego sterowania za pomocą urządzeneń mobilnych (opcja) Maksymalna długość systemu kominowego (Ø 80/15) do 8 metrów Zestaw śrubunków równoprzelotowych ( x ½", x ¾") z uszczelkami w cenie kotła! CHARAKTERYSTYKA Dostępny model w zakresie mocy: 6,6-1, Wbudowany 100 litrowy zasobnik c.w.u. ze stali nierdzewnej z dualną wężownicą INOX Wysoki komfort przygotowania c.w.u. Innowacyjny wymiennik c.o. ze stali nierdzewnej Sferyczny palnik ze stali nierdzewnej ze wstępnym mieszaniem i modulacją mocy w całym zakresie pracy Maksymalna długość systemu kominowego (Ø 80/15) to aż 8 metrów! Zintegrowany zespół palnika i modulowanego wentylatora Wbudowana automatyka pogodowa z intuicyjnym panelem obsługowym Możliwość zdalnej obsługi przy pomocy urządzeń mobilnych Zintegrowany zespół palnika sferycznego i modulowanego wentylatora Kocioł przystosowany do współpracy z zasobnikami c.w.u. Energooszczędna pompa obiegowa Pełna autodiagnostyka Ochrona przeciwzamrożeniowa kotła System zapobiegający blokowaniu się pompy Zabezpieczenie przed zbyt niskim ciśnieniem w instalacji Jonizacyjna kontrola płomienia Możliwość zasilania gazem ziemnym lub LPG Sprawność kotła do 108,8 5 lat gwarancji NR KAT. PRODUKT MOC [] OPIS CENA [NETTO PLN] 0TAVPWA BLUEHELIX B S K 100 6,6-1, Stojący gazowy kocioł kondensacyjny z wbudowaną automatyką pogodową, wymiennikiem ze stali nierdzewnej oraz wbudowanym 100 litrowym zasobnikiem c.w.u. ze stali nierdzewnej z dualną wężownicą INOX 1 800,00 Wyposażenie dodatkowe: patrz następna strona 10 Cennik 019/1 technika grzewcza

19 BLUEHELIX B S K 100 WYPOSAŻENIE DODATKOWE NR KAT. PRODUKT OPIS CENA [NETTO PLN] Zestaw LPG Zestaw do przezbrojenia na gaz LPG 69,00 Adapter kolano koncentryczne Rura koncentryczna Kolano koncentryczne 5 Rozszerzenie systemu koncentrycznego Zestaw adapterów kolanowych Kolano sztywne 5 Rura NR KAT. PRODUKT OPIS CENA [NETTO PLN] 01001X0 Adapter kolano niskie Adapter kolano koncentryczne Ø 60/100 mm z króćcami pomiarowymi (PP) (patrz: rysunek na str. 17)* 196,00 TWIN Adapter kolano niskie Adapter kolano koncentryczne Ø 60/100 mm z króćcami pomiarowymi (TWIN ) (patrz: rysunek na str. 17)* 6,00 TWIN0060/100 Rura koncentryczna Rura koncentryczna z uszczelką Ø 60/100 mm (długość 50 mm) do wyprowadzenia systemu spalinowego z tyłu, z lewej lub z prawej strony kotła (patrz: rysunek na str. 17) 10,00 TWIN19060/100 Kolano koncentryczne Kolano koncentryczne 5 z uszczelką Ø 60/100 mm do wyprowadzenia systemu spalinowego z prawej strony kotła (patrz: rysunek na str. 17) 151,00 TE60/100-80/15 Rozszerzenie Element rozszerzający koncentryczny z uszczelką Ø 60/100 mm Ø 80/15 mm (patrz: rysunek na str. 17) 1, X0 Zestaw adapterów kolanowych niskich Zestaw adapterów kolanowych systemu rozdzielnego Ø 80 mm (PP) z króćcami pomiarowymi (patrz: rysunek na str. 17)* 196,00 TN Kolano sztywne Kolano sztywne 5 z uszczelką Ø 80 mm do wyprowadzenia rozdzielnego systemu spalinowego z prawej strony kotła (patrz: rysunek na str. 17) 5,00 TN Rura Rura Ø 80 mm (długość 50 mm) z uszczelką do wyprowadzenia rozdzielnego systemu spalinowego z tyłu, z lewej lub z prawej strony kotła (patrz: rysunek na str. 17),00 * Niezbędny do połączenia kotła z układem spalinowym Systemy powietrzno-spalinowe: patrz rozdział 16 Ciąg dalszy: patrz następna strona Cennik 019/1 technika grzewcza 11

20 BLUEHELIX B K 50 WYPOSAŻENIE DODATKOWE (CD.) ROMEO W ROMEO WRF FER9 FER9 RF Czujnik temperatury NR KAT. PRODUKT OPIS CENA [NETTO PLN] 01100XA ROMEO W Zdalny przewodowy sterownik adaptacyjny kotła z funkcją regulacji temperatury w pomieszczeniu 1, XA ROMEO W RF Zdalny bezprzewodowy sterownik adaptacyjny kotła z funkcją regulacji temperatury w pomieszczeniu 68,00 HRT177WS Sterownik FER9 Programowalny termostat pokojowy on-off (zdalny przewodowy) 156,00 HRT177RS Sterownik FER9 RF Programowalny termostat pokojowy on-off (zdalny bezprzewodowy) 7, XO Czujnik temperatury Czujnik temperatury zewnętrznej 19,00 JULIA ECOSMART FZB NR KAT. PRODUKT OPIS CENA [NETTO PLN] JULIA JULIA System zdalnego sterowania JULIA do komfortowej obsługi kotłów Ferroli (Android) 1 69,00 FER X0 ECOSMART FZB System zdalnego sterowania urządzeniami grzewczymi za pomocą smartfonu lub tabletu z programatorem tygodniowym Wielofunkcyjny moduł strefowy do regulacji obiegów grzewczych systemu, regulacja do obiegów grzewczych, w tym z mieszaczem oraz 1 bez mieszacza / c.w.u. 69, ,00 1 Cennik 019/1 technika grzewcza

21 BLUEHELIX B K 50 DANE TECHNICZNE BLUEHELIX B S K 100 Klasa efektywności energetycznej [ErP] Obciążenie cieplne Min. Maks. c.o. Maks. c.w.u. 6,7 9,5,0 Moc cieplna C 50-0 C Min. Maks. c.o. Maks. c.w.u. Min. Maks. c.o. 6,6 8,9 1, 7, 1, Sprawność C 50-0 C 0 obciążenia P maks. P min. P maks. P min. P maks. 98,0 97,8 107,5 106,1 108,8 Pojemność zasobnika c.w.u. l 100 Wydajność c.w.u. Δt 0 C Δt 0 C l/10 min l/h Ciśnienie robocze c.o. Maks. bar Ciśnienie c.w.u. Maks. bar 9 Wymiary Szer. x Wys. x Gł. mm 500 x 1500 x 55 Masa kotła bez wody kg 86 Cennik 019/1 technika grzewcza 1

22 BLUEHELIX B S K 100 SYSTEM POWIETRZNO-SPALINOWY (KONCENTRYCZNY) Spaliny Powietrze SYSTEM KONCENTRYCZNY Ø 60/100 mm Ø 80/15 mm Maksymalna dopuszczalna długość przewodów w poziomie w pionie 7 m 8 m 8 m Strata długości systemu przy kolanie m 0,5 m 0,5 m 0,5 m 1 Cennik 019/1 technika grzewcza

23 BLUEHELIX B S K 100 SYSTEM POWIETRZNO-SPALINOWY (ROZDZIELNY) Spaliny Powietrze SYSTEM ROZDZIELNY Maksymalna dopuszczalna długość przewodów Ø 80 mm 55 m eq SYSTEM ROZDZIELNY Rura 1000 mm 500 mm 50 mm ZASYS POWIETRZA 1,0 0,5 0,5 STRATA DŁUGOŚCI [ m eq ] ODPROWADZENIE SPALIN W PIONIE Rura 50 mm z króćcem pomiarowym 0, 0, Kolano 5 90 Trójnik rewizyjny 1,0 Zakończenie systemu zasys powietrza boczny zza ściany wyrzut spalin boczny przez ścianę wyrzut spalin / zasys powietrza koncentrycznie w pionie, prowadzenie rur do kotła rozdzielnie 80/80 mm 1, 1,5,0 1,6 0,8 0, 1,8,0 5,0 1,0 wyrzut spalin, zasys powietrza z pomieszczenia,0 W POZIOMIE,0 1,0 0,5 Cennik 019/1 technika grzewcza 15

24 500 Widok z góry BLUEHELIX B S K 100 WYMIARY / PRZYŁĄCZA A B C D J E G H E J D C B A A zasilanie c.o. ¾" B przyłącze c.w.u. ½" C gaz ½" D przyłącze zimnej wody ½" E powrót c.o. ¾" J cyrkulacja ½" G alternatywne przyłącze powietrza do systemu rozdzielnego Ø 60 mm H przyłącze powietrzno-spalinowe Ø 60/100 mm Widok z przodu Widok z tyłu 16 Cennik 019/1 technika grzewcza

25 BLUEHELIX B S K 100 PRZYŁĄCZA POWIETRZNO-SPALINOWE SYSTEM KONCENTRYCZNY z lewej strony kotła z tyłu kotła z prawej strony kotła 1 adapter kolano koncentryczne Ø 60/100 mm z króćcami pomiarowymi kolano koncentryczne 5 z uszczelką Ø 60/100 mm do wyprowadzenia systemu spalinowego z prawej strony kotła rura koncentryczna z uszczelką Ø 60/100 mm (dł. 50 mm) do wyprowadzenia systemu spalinowego z tyłu, z lewej lub z prawej strony kotła element rozszerzający koncentryczny z uszczelką Ø 60/100 mm Ø 80/15 mm SYSTEM ROZDZIELNY Ø 80 MM z lewej strony kotła 1 z tyłu kotła 1 z prawej strony kotła 1 zestaw adapterów kolanowych systemu rozdzielnego Ø 80 mm z króćcami pomiarowymi kolano sztywne 5 z uszczelką Ø 80 mm do wyprowadzenia rozdzielnego systemu spalinowego z prawej strony kotła rura Ø 80 mm (długość 50 mm) z uszczelką do wyprowadzenia rozdzielnego systemu spalinowego z tyłu, z lewej lub z prawej strony kotła Cennik 019/1 technika grzewcza 17

26 BLUEHELIX B S K 100 SCHEMAT HYDRAULICZNY 18 Cennik 019/1 technika grzewcza
