Wózki jezdniowe zasilane gazem

Transkrypt

1 Własności fizyko-chemiczne gazu propan-butan Bezpieczna wymiana butli w wózkach zasilanych gazem LPG Mieszanina węglowodorów: głównie propanu C 3 H 8 oraz butanu C 4 H 10, Skrót LPG - Liquified Petroleum Gas, Bezbarwny o słabej woni trudnowykrywalny, Nie jest trujący Może powodować: wymioty; ślinotok; zwężenie źrenic; ból głowy; senność; utratę świadomości Wózki jezdniowe zasilane gazem Wózki jezdniowe zasilane gazem 2 Własności fizyko-chemiczne gazu propan-butan Tabliczka znamionowa ciężar właściwy (stan lotny) G=1,9g/cm 3 temperatura zapłonu 80 C spalanie wybuchowe przy stężeniu w powietrzu waga litra LPG (benzyny) wartość opałowa LPG (benzyny 95 okt.) temperatura parowania propanu 2% 0,55kg (0,75kg) 46MJ/kg (44MJ/kg) -43 C temperatura parowania butanu 0 C rozwarstwienie LPG -25 C Nazwa lub znak wytwórcy; Numer fabryczny butli; Pojemność w decymetrach sześciennych; Ciśnienie próbne w Mpa; Nazwa gazu (mieszanina B); Rok produkcji, miesiąc i rok następnej kontroli butli przez UDT; Tara butli w kg (bez zaworu); Netto gazu w kg znajdującego się w butli; Brutto butli Wózki jezdniowe zasilane gazem Wózki jezdniowe zasilane gazem 4 Tabliczka znamionowa Korzystanie z gazu LPG Gaz LPG przechowywany jest w fazie ciekłej, a wykorzystywany w fazie gazowej (lotnej); Gaz LPG może być pobierany z butli w fazie lotnej bądź ciekłej; Do zasilania silników spalinowych w wózkach jezdniowych gaz pobierany jest w fazie ciekłej; przeznaczone do zasilania gazem LPG silników w wózkach jezdniowych są do tego specjalnie przystosowane Wózki jezdniowe zasilane gazem Wózki jezdniowe zasilane gazem 6 1

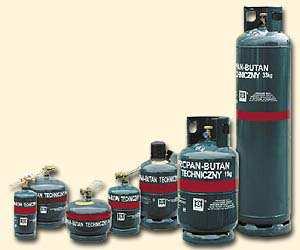

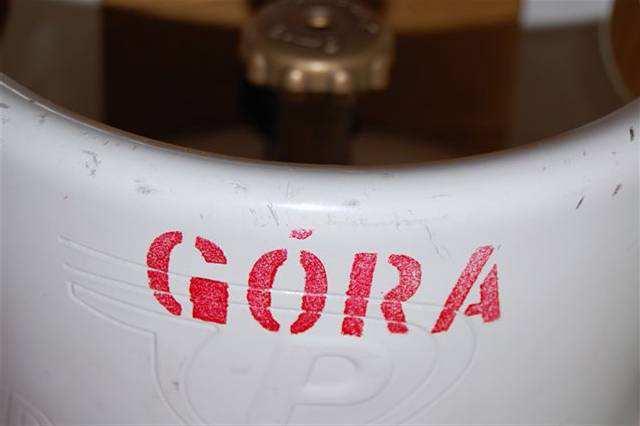

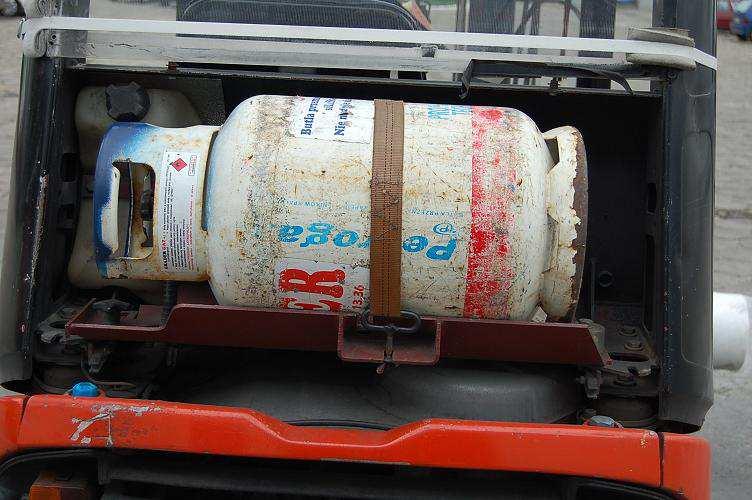

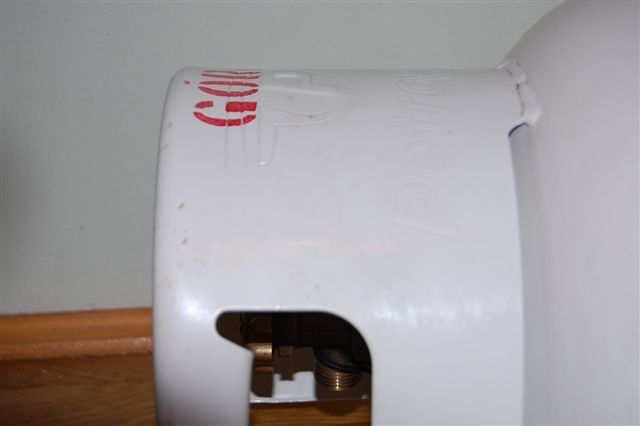

2 Wózki jezdniowe zasilane gazem Wózki jezdniowe zasilane gazem 8 Gaz propan-butan przechowuje się w butlach stalowych o znormalizowanej wielkości. Ilość gazu podana jest w kilogramach. Oznacza to ilość masy gazu, która może znajdować się w butli. Wielkości te są znormalizowane: 1kg, 2kg, 3kg, 5kg, 11kg, 33kg. Te wartości, odpowiadają bezpiecznej ilości gazu płynnego w butli i stanowią 80% jej objętości. Zmiana temperatury butli z gazem o 1 C powoduje zmianę ciśnienia gazu o 8 barów Wózki jezdniowe zasilane gazem 9 BT-0,5 BT-1 BT-2 BT-3 BT-5 BP-33 BD-11 BP-11 Syfon Napełnienie (kg) 0,5 1,0 2,0 3,0 5, Pojemność wodna 1,2 2,4 4,8 7,2 12, (litry) Masa butli pustej 1,2 1,8 2,6 3,2 6, ,5 28 (kg) Wysokość całkowita (mm) Średnica zewnętrzna Gwint w zaworze G3/8LH G3/8LH G3/8LH G3/8LH G3/8LH W21.8L W21.8L W21.8L Gwint w butli W19.2 W19.2 W19.2 W19.2 W19.2 W19.2 W19.2 W27.8 Ciśnienie kontrolne 3,0 3,0 3,0 3,0 3,0 2,5 2,5 2,5 (MPa) Wózki jezdniowe zasilane gazem 10 Butla z gazem musi być umocowana stabilnie w jednej określonej pozycji. Króciec wylotowy powinien być skierowany na dół. Butla powinna leżeć tak, by znacznik na butli był skierowany do góry Wózki jezdniowe zasilane gazem Wózki jezdniowe zasilane gazem 12 2

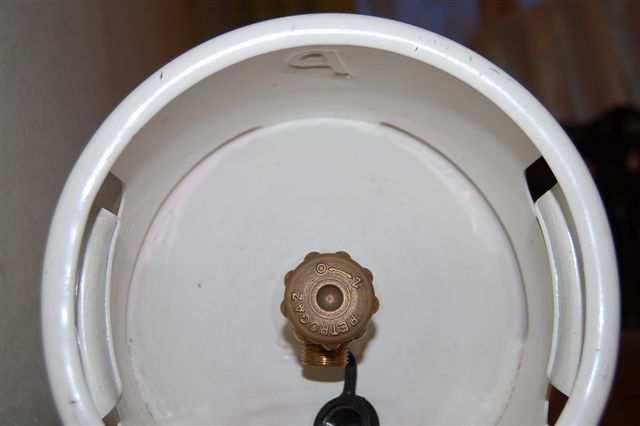

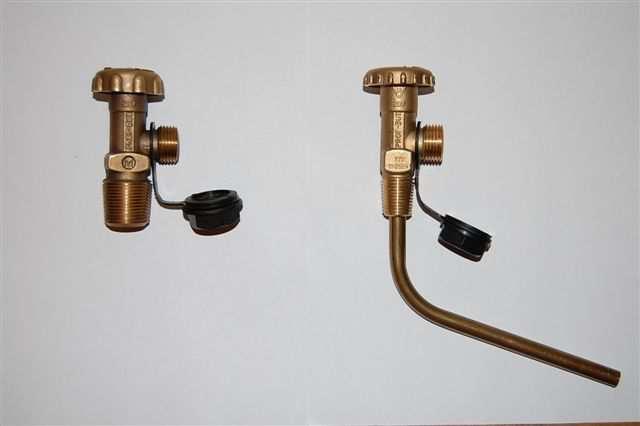

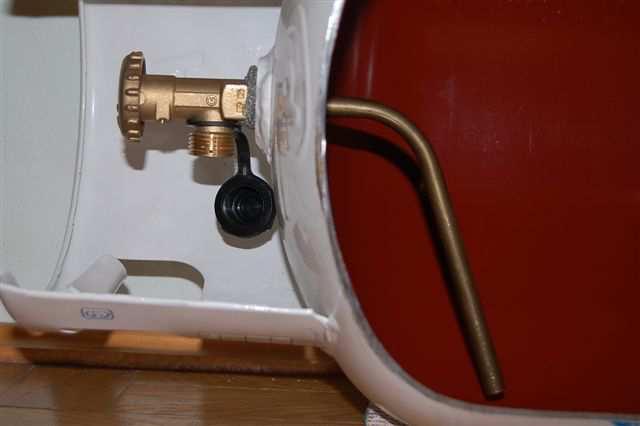

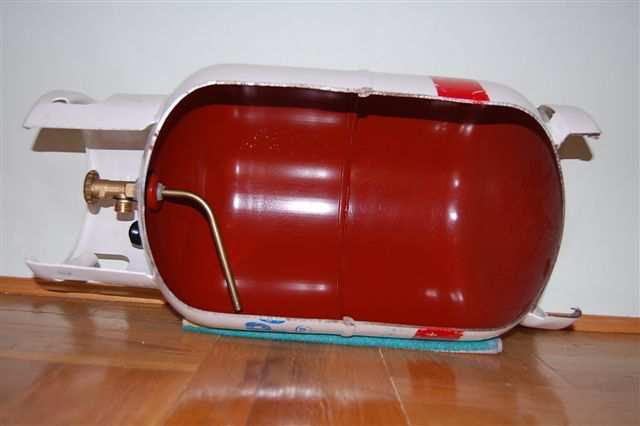

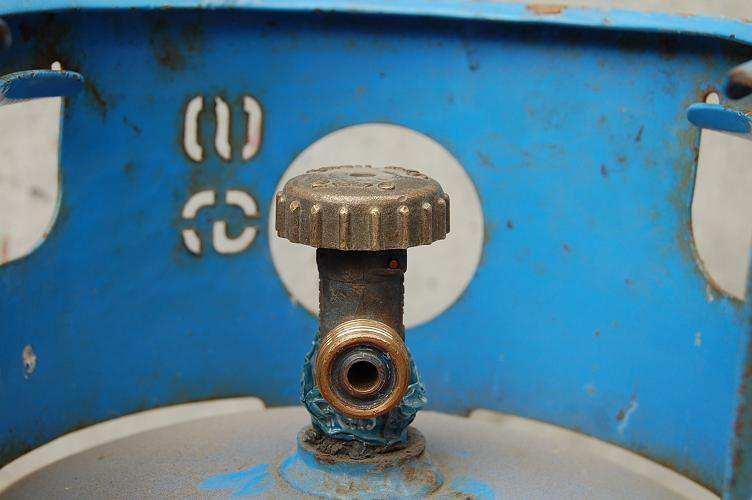

3 Wózki jezdniowe zasilane gazem Wózki jezdniowe zasilane gazem 14 Oznakowanie pozycji butli posiadają logo właściciela. Są pomalowane farbą ochronną. Oprócz tabliczki znamionowej butle są dodatkowo opisywane przez właścicieli butli. Informacje te dotyczą: przeznaczenia, pozycji użytkowania, sposobu transportu, tara butli, rodzaju gazu umieszczonego w butli Wózki jezdniowe zasilane gazem Wózki jezdniowe zasilane gazem 16 Niedozwolone kolory butli do propanu-butanu Kolor czerwony zarezerwowany jest dla gaśnic z acetylenem pomalowane są na żółto Wózki jezdniowe zasilane gazem 17 butli przeznaczonych do zasilania silników w wózkach jezdniowych wyposażone są w rurkę do poboru gazu w fazie ciekłej są chronione przed uszkodzeniem kołnierzem przyspawanym do butli. Kołnierz ten pełni również funkcję uchwytu do przenoszenia butli. są elementem nierozbieralnym. wkręcone są do butli i zabezpieczone klejem przed odkręceniem Wózki jezdniowe zasilane gazem 18 3

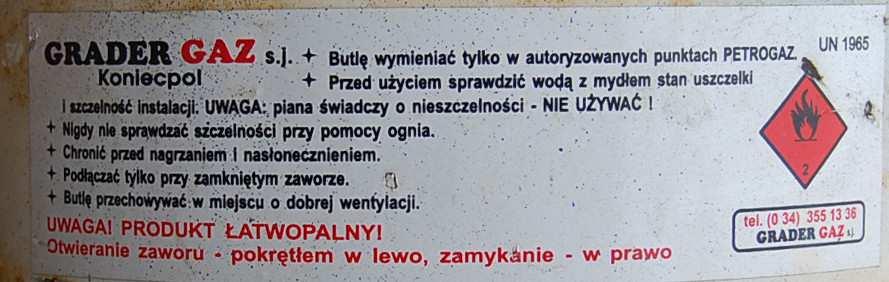

4 Wózki jezdniowe zasilane gazem Wózki jezdniowe zasilane gazem Wózki jezdniowe zasilane gazem Wózki jezdniowe zasilane gazem 22 Instrukcja obsługi butli Należy sprawdzić stan uszczelki gumowej. Uszczelkę uszkodzoną należy wymienić Wózki jezdniowe zasilane gazem Wózki jezdniowe zasilane gazem 24 4

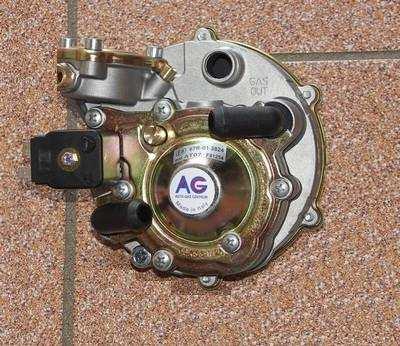

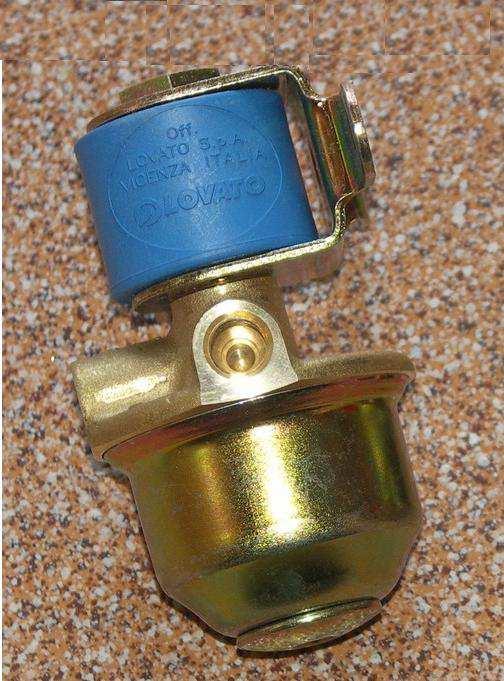

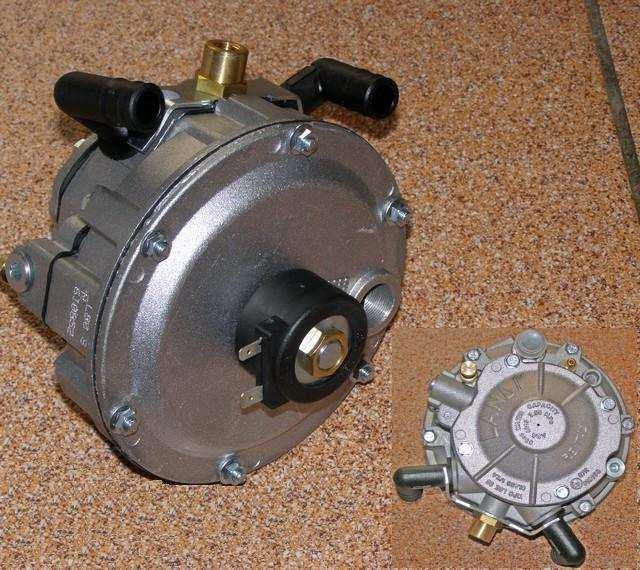

5 Instrukcja obsługi butli Butla z gazem Elektrozawór z filtrem gazu Reduktor-parownik Przewody Mikser Przełącznik poboru paliwa Wskaźniki Wózki jezdniowe zasilane gazem Wózki jezdniowe zasilane gazem 26 Elektrozawór Wózki jezdniowe zasilane gazem Wózki jezdniowe zasilane gazem 28 Reduktorparownik Reduktorparownik Mikser Wózki jezdniowe zasilane gazem Wózki jezdniowe zasilane gazem 30 5

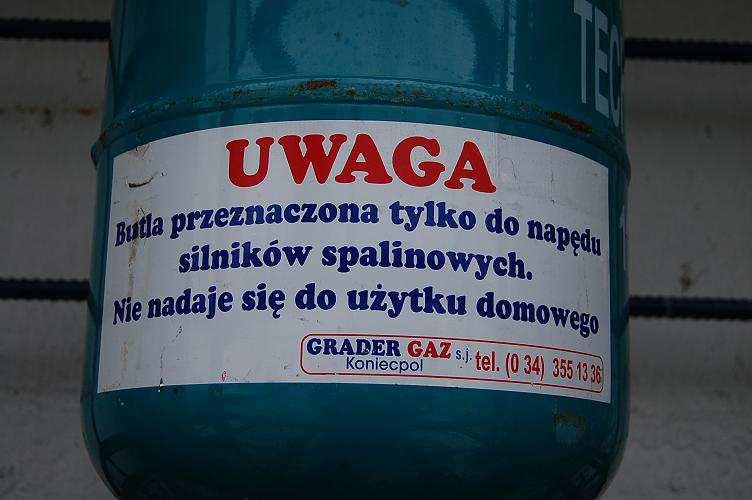

6 Wskaźnik Przełącznik benzyna-gaz Wózki jezdniowe zasilane gazem Wózki jezdniowe zasilane gazem 32 Sprawdzanie nieszczelności POZYCJE PRZEŁĄCZNIKA GŁÓWNEGO NA ŚCIANCE PRZEDNIEJ: LED zielony (1) LED zielony (2) LED zielony (3) LED czerwony 0 - Wypalanie, oba elektrozawory (gazu i benzyny) zamknięte. Migają na zmianę dwie diody zielone 1 z 3 oraz dioda zielona 2 I - praca na benzynie (wskaźniki LED nie świecą).elektrozawór gazu jest w tym momencie wyłączony. II - Praca na gazie, GRM pokazuje stan gazu w zbiorniku. Wszystkie zielone diody świecą - oznacza pełny zbiornik. Świecąca dioda czerwona oznacza rezerwę gazu Wózki jezdniowe zasilane gazem 33 Do sprawdzania szczelności połączenia instalacji z butlą stosuje się: Roztwór wody z mydłem, Testery: elektroniczne, w aerozolu Wózki jezdniowe zasilane gazem 34 Sprawdzanie nieszczelności Dopuszczenie butli do eksploatacji przez Urząd Dozoru Technicznego Kontrola butli nowowyprodukowanej po 10 latach. Po tym czasie, dwie legalizacje max. po 5 lat. Czas użytkowania butli max. 20 lat. Butla do poboru gazu w fazie ciekłej nie może być użytkowana w gospodarstwach domowych (o czym informuje etykieta umieszczona na butli). Króciec przyłączeniowy butli posiada gwint lewozwojny Wózki jezdniowe zasilane gazem Wózki jezdniowe zasilane gazem 36 6

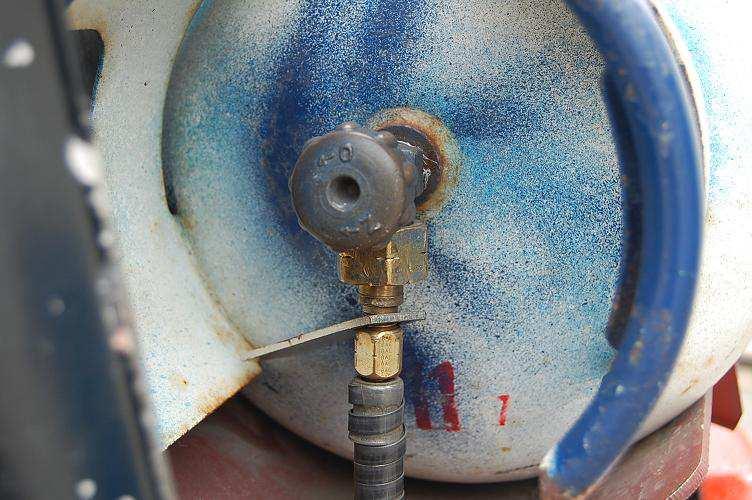

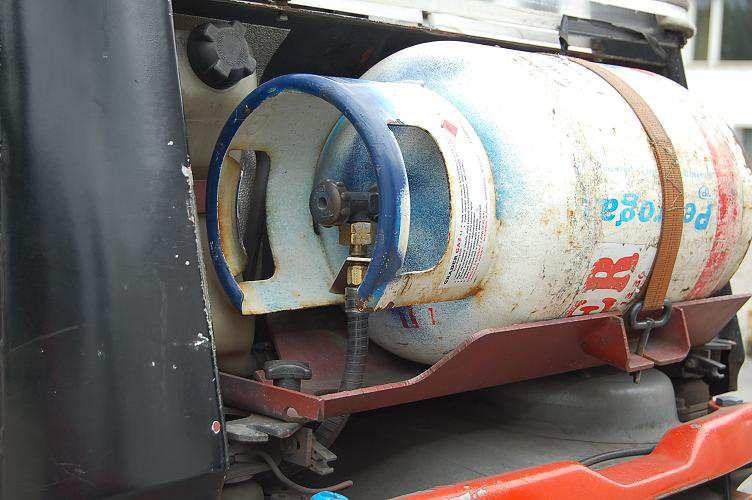

7 Wymiana butli w wózku Wymiana butli w wózku Wózek nie może stać na studzience kanalizacyjnej, ani w pobliżu otwartych okienek piwnicy. 1. Zakręcić zawór butli. 2. Silnik powinien zgasnąć po wyczerpaniu gazu z instalacji. 3. Odłączyć końcówkę przewodu elastycznego instalacji od zaworu butli. 4. Zwolnić mocowanie butli na wózku. 5. Zdjąć pustą butlę z wózka. 6. Sprawdzić stan pełnej butli. 7. Włożyć pełną butlę do mocowania na wózku. 8. Umocować butlę gwintowaną końcówką do dołu. 9. Połączyć końcówkę przewodu elastycznego instalacji z zaworem butli. 10. Odkręcić zawór butli. 11. Sprawdzić, czy połączenie jest szczelne Wózki jezdniowe zasilane gazem Wózki jezdniowe zasilane gazem 38 7
