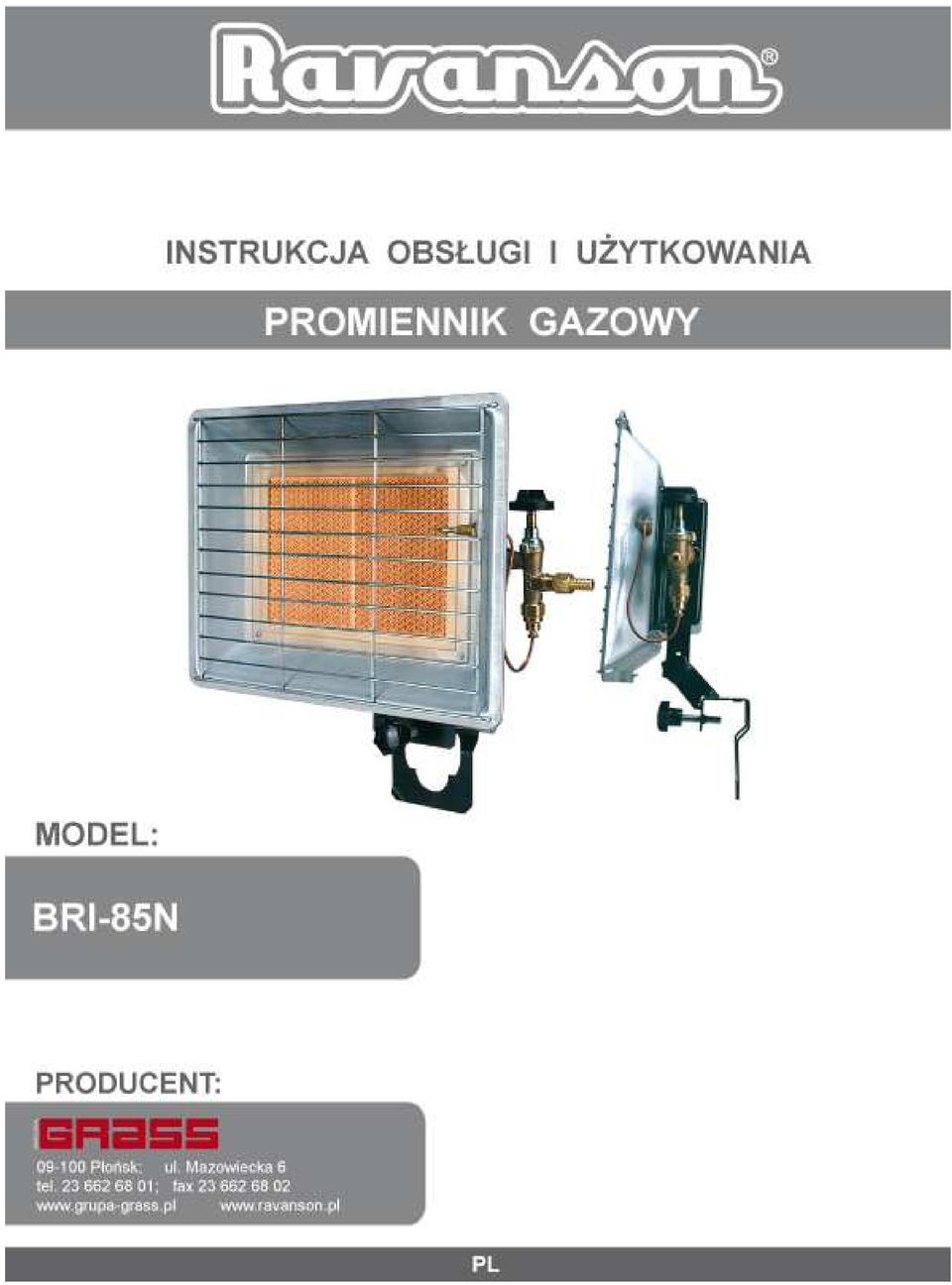

1

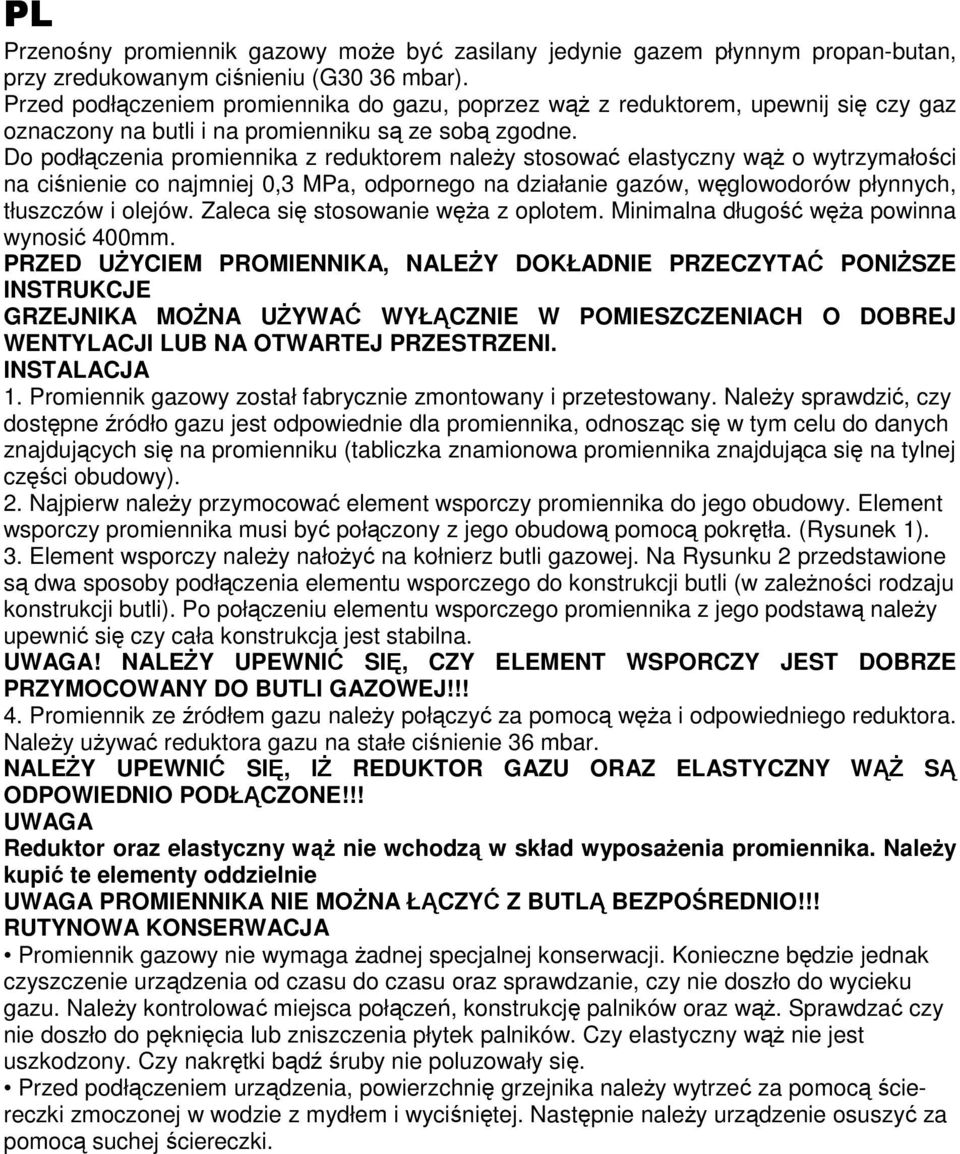

2 PL Przenośny promiennik gazowy może być zasilany jedynie gazem płynnym propan-butan, przy zredukowanym ciśnieniu (G30 36 mbar). Przed podłączeniem promiennika do gazu, poprzez wąż z reduktorem, upewnij się czy gaz oznaczony na butli i na promienniku są ze sobą zgodne. Do podłączenia promiennika z reduktorem należy stosować elastyczny wąż o wytrzymałości na ciśnienie co najmniej 0,3 MPa, odpornego na działanie gazów, węglowodorów płynnych, tłuszczów i olejów. Zaleca się stosowanie węża z oplotem. Minimalna długość węża powinna wynosić 400mm. PRZED UŻYCIEM PROMIENNIKA, NALEŻY DOKŁADNIE PRZECZYTAĆ PONIŻSZE INSTRUKCJE GRZEJNIKA MOŻNA UŻYWAĆ WYŁĄCZNIE W POMIESZCZENIACH O DOBREJ WENTYLACJI LUB NA OTWARTEJ PRZESTRZENI. INSTALACJA 1. Promiennik gazowy został fabrycznie zmontowany i przetestowany. Należy sprawdzić, czy dostępne źródło gazu jest odpowiednie dla promiennika, odnosząc się w tym celu do danych znajdujących się na promienniku (tabliczka znamionowa promiennika znajdująca się na tylnej części obudowy). 2. Najpierw należy przymocować element wsporczy promiennika do jego obudowy. Element wsporczy promiennika musi być połączony z jego obudową pomocą pokrętła. (Rysunek 1). 3. Element wsporczy należy nałożyć na kołnierz butli gazowej. Na Rysunku 2 przedstawione są dwa sposoby podłączenia elementu wsporczego do konstrukcji butli (w zależności rodzaju konstrukcji butli). Po połączeniu elementu wsporczego promiennika z jego podstawą należy upewnić się czy cała konstrukcja jest stabilna. UWAGA! NALEŻY UPEWNIĆ SIĘ, CZY ELEMENT WSPORCZY JEST DOBRZE PRZYMOCOWANY DO BUTLI GAZOWEJ!!! 4. Promiennik ze źródłem gazu należy połączyć za pomocą węża i odpowiedniego reduktora. Należy używać reduktora gazu na stałe ciśnienie 36 mbar. NALEŻY UPEWNIĆ SIĘ, IŻ REDUKTOR GAZU ORAZ ELASTYCZNY WĄŻ SĄ ODPOWIEDNIO PODŁĄCZONE!!! UWAGA Reduktor oraz elastyczny wąż nie wchodzą w skład wyposażenia promiennika. Należy kupić te elementy oddzielnie UWAGA PROMIENNIKA NIE MOŻNA ŁĄCZYĆ Z BUTLĄ BEZPOŚREDNIO!!! RUTYNOWA KONSERWACJA Promiennik gazowy nie wymaga żadnej specjalnej konserwacji. Konieczne będzie jednak czyszczenie urządzenia od czasu do czasu oraz sprawdzanie, czy nie doszło do wycieku gazu. Należy kontrolować miejsca połączeń, konstrukcję palników oraz wąż. Sprawdzać czy nie doszło do pęknięcia lub zniszczenia płytek palników. Czy elastyczny wąż nie jest uszkodzony. Czy nakrętki bądź śruby nie poluzowały się. Przed podłączeniem urządzenia, powierzchnię grzejnika należy wytrzeć za pomocą ściereczki zmoczonej w wodzie z mydłem i wyciśniętej. Następnie należy urządzenie osuszyć za pomocą suchej ściereczki.

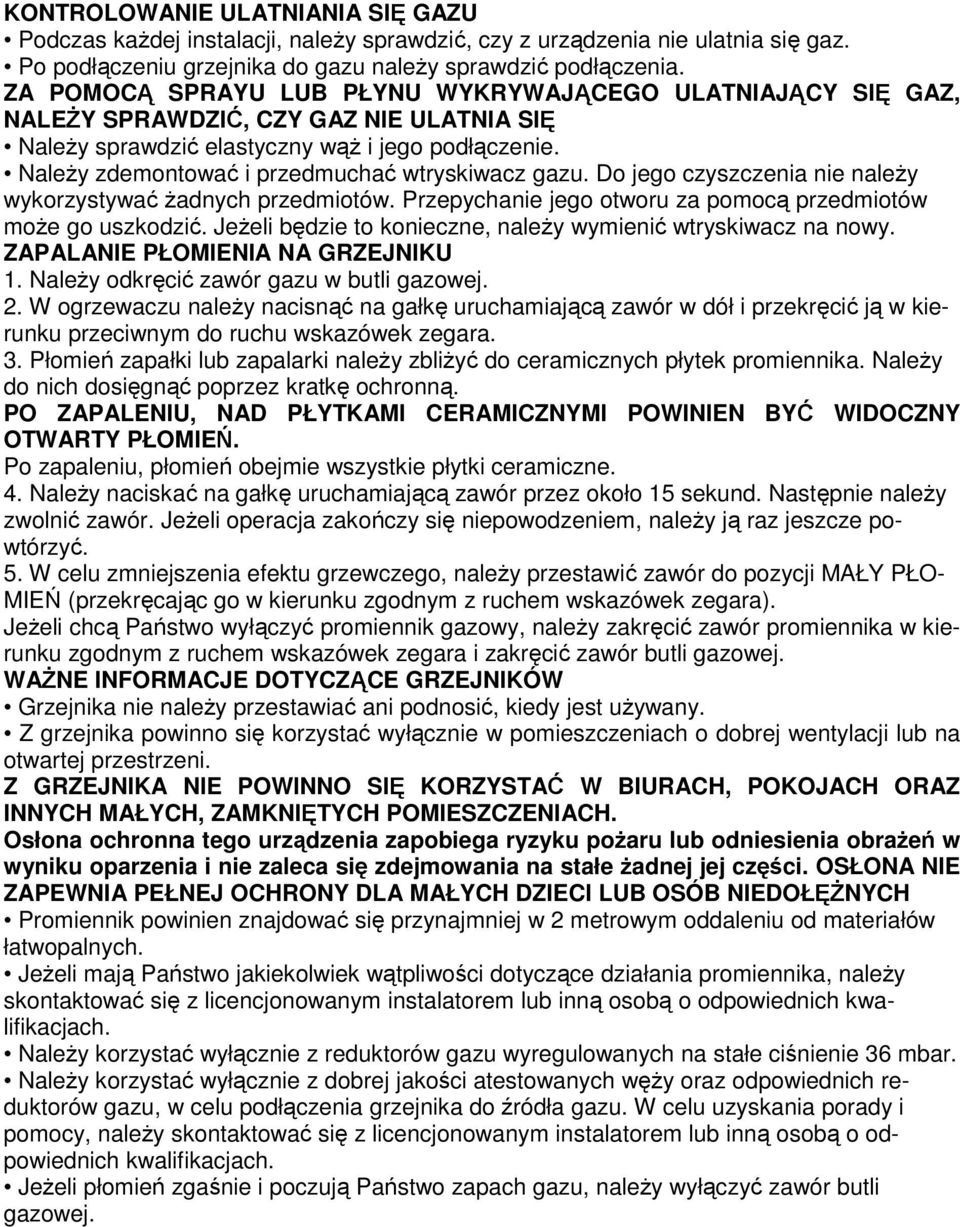

3 KONTROLOWANIE ULATNIANIA SIĘ GAZU Podczas każdej instalacji, należy sprawdzić, czy z urządzenia nie ulatnia się gaz. Po podłączeniu grzejnika do gazu należy sprawdzić podłączenia. ZA POMOCĄ SPRAYU LUB PŁYNU WYKRYWAJĄCEGO ULATNIAJĄCY SIĘ GAZ, NALEŻY SPRAWDZIĆ, CZY GAZ NIE ULATNIA SIĘ Należy sprawdzić elastyczny wąż i jego podłączenie. Należy zdemontować i przedmuchać wtryskiwacz gazu. Do jego czyszczenia nie należy wykorzystywać żadnych przedmiotów. Przepychanie jego otworu za pomocą przedmiotów może go uszkodzić. Jeżeli będzie to konieczne, należy wymienić wtryskiwacz na nowy. ZAPALANIE PŁOMIENIA NA GRZEJNIKU 1. Należy odkręcić zawór gazu w butli gazowej. 2. W ogrzewaczu należy nacisnąć na gałkę uruchamiającą zawór w dół i przekręcić ją w kierunku przeciwnym do ruchu wskazówek zegara. 3. Płomień zapałki lub zapalarki należy zbliżyć do ceramicznych płytek promiennika. Należy do nich dosięgnąć poprzez kratkę ochronną. PO ZAPALENIU, NAD PŁYTKAMI CERAMICZNYMI POWINIEN BYĆ WIDOCZNY OTWARTY PŁOMIEŃ. Po zapaleniu, płomień obejmie wszystkie płytki ceramiczne. 4. Należy naciskać na gałkę uruchamiającą zawór przez około 15 sekund. Następnie należy zwolnić zawór. Jeżeli operacja zakończy się niepowodzeniem, należy ją raz jeszcze powtórzyć. 5. W celu zmniejszenia efektu grzewczego, należy przestawić zawór do pozycji MAŁY PŁO- MIEŃ (przekręcając go w kierunku zgodnym z ruchem wskazówek zegara). Jeżeli chcą Państwo wyłączyć promiennik gazowy, należy zakręcić zawór promiennika w kierunku zgodnym z ruchem wskazówek zegara i zakręcić zawór butli gazowej. WAŻNE INFORMACJE DOTYCZĄCE GRZEJNIKÓW Grzejnika nie należy przestawiać ani podnosić, kiedy jest używany. Z grzejnika powinno się korzystać wyłącznie w pomieszczeniach o dobrej wentylacji lub na otwartej przestrzeni. Z GRZEJNIKA NIE POWINNO SIĘ KORZYSTAĆ W BIURACH, POKOJACH ORAZ INNYCH MAŁYCH, ZAMKNIĘTYCH POMIESZCZENIACH. Osłona ochronna tego urządzenia zapobiega ryzyku pożaru lub odniesienia obrażeń w wyniku oparzenia i nie zaleca się zdejmowania na stałe żadnej jej części. OSŁONA NIE ZAPEWNIA PEŁNEJ OCHRONY DLA MAŁYCH DZIECI LUB OSÓB NIEDOŁĘŻNYCH Promiennik powinien znajdować się przynajmniej w 2 metrowym oddaleniu od materiałów łatwopalnych. Jeżeli mają Państwo jakiekolwiek wątpliwości dotyczące działania promiennika, należy skontaktować się z licencjonowanym instalatorem lub inną osobą o odpowiednich kwalifikacjach. Należy korzystać wyłącznie z reduktorów gazu wyregulowanych na stałe ciśnienie 36 mbar. Należy korzystać wyłącznie z dobrej jakości atestowanych węży oraz odpowiednich reduktorów gazu, w celu podłączenia grzejnika do źródła gazu. W celu uzyskania porady i pomocy, należy skontaktować się z licencjonowanym instalatorem lub inną osobą o odpowiednich kwalifikacjach. Jeżeli płomień zgaśnie i poczują Państwo zapach gazu, należy wyłączyć zawór butli gazowej.

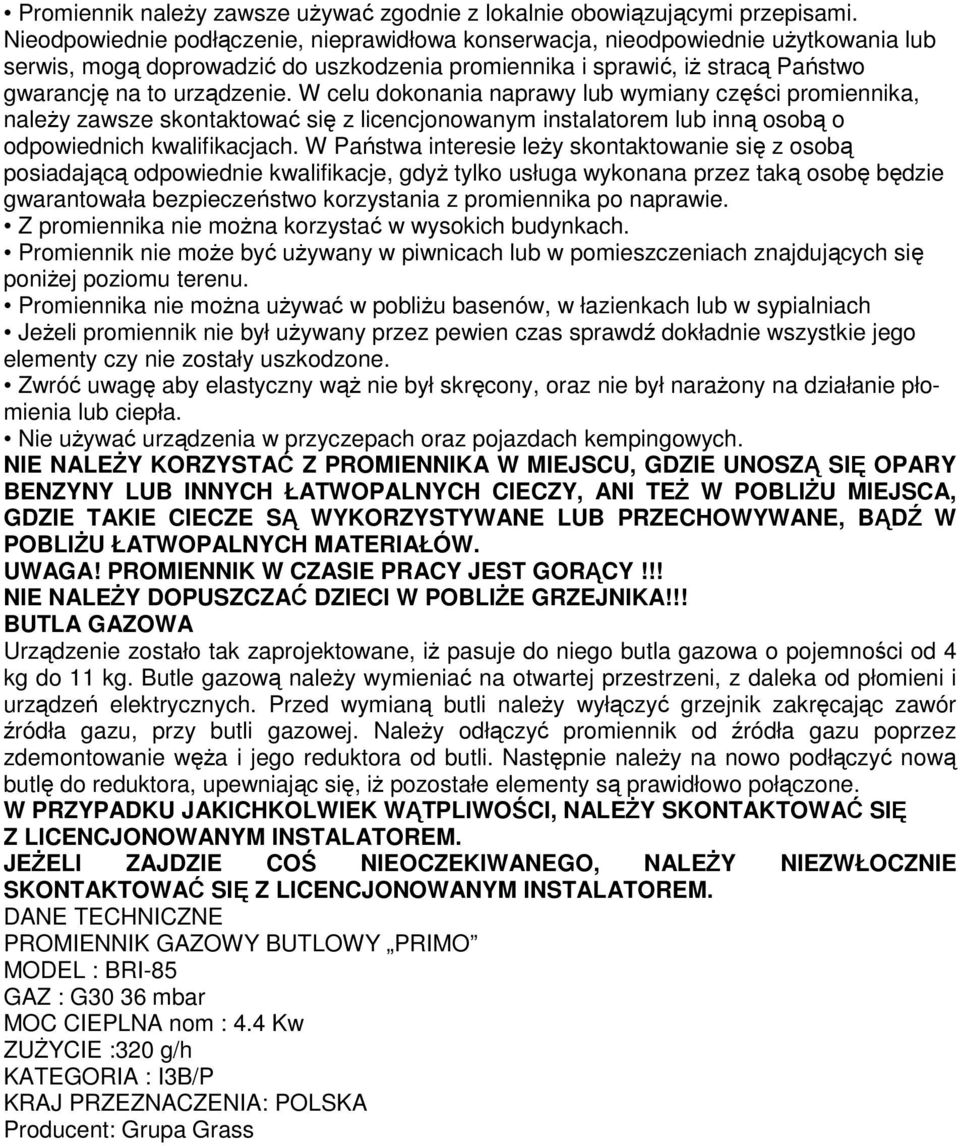

4 Promiennik należy zawsze używać zgodnie z lokalnie obowiązującymi przepisami. Nieodpowiednie podłączenie, nieprawidłowa konserwacja, nieodpowiednie użytkowania lub serwis, mogą doprowadzić do uszkodzenia promiennika i sprawić, iż stracą Państwo gwarancję na to urządzenie. W celu dokonania naprawy lub wymiany części promiennika, należy zawsze skontaktować się z licencjonowanym instalatorem lub inną osobą o odpowiednich kwalifikacjach. W Państwa interesie leży skontaktowanie się z osobą posiadającą odpowiednie kwalifikacje, gdyż tylko usługa wykonana przez taką osobę będzie gwarantowała bezpieczeństwo korzystania z promiennika po naprawie. Z promiennika nie można korzystać w wysokich budynkach. Promiennik nie może być używany w piwnicach lub w pomieszczeniach znajdujących się poniżej poziomu terenu. Promiennika nie można używać w pobliżu basenów, w łazienkach lub w sypialniach Jeżeli promiennik nie był używany przez pewien czas sprawdź dokładnie wszystkie jego elementy czy nie zostały uszkodzone. Zwróć uwagę aby elastyczny wąż nie był skręcony, oraz nie był narażony na działanie płomienia lub ciepła. Nie używać urządzenia w przyczepach oraz pojazdach kempingowych. NIE NALEŻY KORZYSTAĆ Z PROMIENNIKA W MIEJSCU, GDZIE UNOSZĄ SIĘ OPARY BENZYNY LUB INNYCH ŁATWOPALNYCH CIECZY, ANI TEŻ W POBLIŻU MIEJSCA, GDZIE TAKIE CIECZE SĄ WYKORZYSTYWANE LUB PRZECHOWYWANE, BĄDŹ W POBLIŻU ŁATWOPALNYCH MATERIAŁÓW. UWAGA! PROMIENNIK W CZASIE PRACY JEST GORĄCY!!! NIE NALEŻY DOPUSZCZAĆ DZIECI W POBLIŻE GRZEJNIKA!!! BUTLA GAZOWA Urządzenie zostało tak zaprojektowane, iż pasuje do niego butla gazowa o pojemności od 4 kg do 11 kg. Butle gazową należy wymieniać na otwartej przestrzeni, z daleka od płomieni i urządzeń elektrycznych. Przed wymianą butli należy wyłączyć grzejnik zakręcając zawór źródła gazu, przy butli gazowej. Należy odłączyć promiennik od źródła gazu poprzez zdemontowanie węża i jego reduktora od butli. Następnie należy na nowo podłączyć nową butlę do reduktora, upewniając się, iż pozostałe elementy są prawidłowo połączone. W PRZYPADKU JAKICHKOLWIEK WĄTPLIWOŚCI, NALEŻY SKONTAKTOWAĆ SIĘ Z LICENCJONOWANYM INSTALATOREM. JEŻELI ZAJDZIE COŚ NIEOCZEKIWANEGO, NALEŻY NIEZWŁOCZNIE SKONTAKTOWAĆ SIĘ Z LICENCJONOWANYM INSTALATOREM. DANE TECHNICZNE PROMIENNIK GAZOWY BUTLOWY PRIMO MODEL : BRI-85 GAZ : G30 36 mbar MOC CIEPLNA nom : 4.4 Kw ZUŻYCIE :320 g/h KATEGORIA : I3B/P KRAJ PRZEZNACZENIA: POLSKA Producent: Grupa Grass

5 Rys. 1- Podłączenie elementu wsporczego do grzejnika. W zależności od kształtu cylindra, należy wybrać rodzaj podłączenia. Rys. 2-1 Należy umieścić element wsporczy tak jak widać na rysunku i dokręcić pokrętło przekręcając je w kierunku zgodnym z ruchem wskazówek zegara. Rys. 2-2 Należy umieścić element wsporczy tak jak widać na rysunku i dokręcić pokrętło w kierunku zgodnym z ruchem wskazówek zegara. Aktualny wykaz punktów serwisowych znajdą Państwo na stronie Obsługę serwisową zapewnia sieć Quadra- net zapraszamy na stronę Oraz pod numer infolinii
