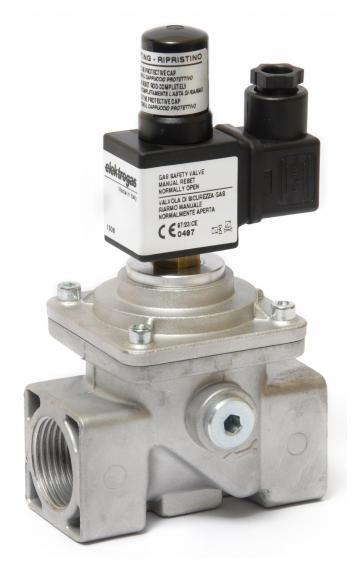

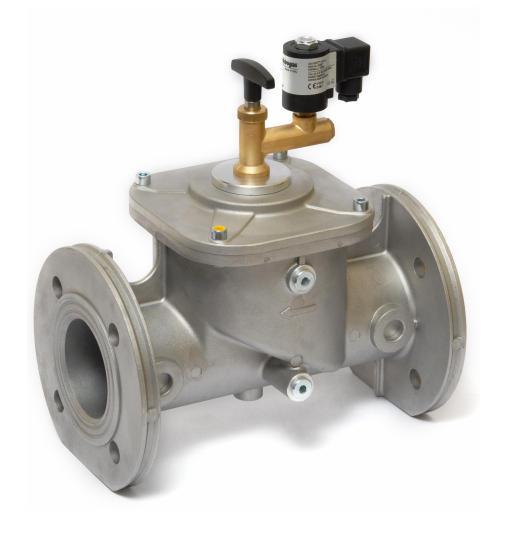

1 EVRM elektromagnetyczny zawór odcinający OPIS EVRM to linia elektromagnetycznych zaworów odcinających współpracujących z systemami detekcji gazów MSR PolyGard2. W przypadku wykrycia wycieku przez system detekcji gazów, zawory EVRM umożliwają automatyczne odcięcie dopływu gazu do kotłowni, hal ogrzewanych promiennikami czy zakładów przemysłowych. Zawór znajduje się w pozycji otwartej i wyzwalany jest impulsem elektrycznym, który powoduje zwolnienie blokady i zamknięcie zaworu. Otwarcie zaworu ze względów bezpieczeństwa następuje ręcznie po uprzednim sprawdzeniu instalacji i usunieciu awarii. Zawory występują w wersjach dla ciśnień 0,6 bar oraz 6 bar, w różnych średnicach oraz w wersjach: gwintowanej i kołnierzowej (zależnie od średnicy). Korpus zaworów wykonany jest z aluminium (AlSi). Dzięki zasilaniu 230VAC i bardzo niskiemu poborowi mocy podczas impulsu zawory mogą pracować w znacznej odległości od centrali systemu detekcji gazów bez ryzyka spadku napięcia. Zawory mogą być w wykonaniu zwykłym lub przeciwwybuchowym. DOSTĘPNE WERSJE Zawór EVRM wersja gwintowana Zawór EVRM wersja kołnierzowa CIŚNIENIE 0,6 BAR (EVRM-NA) CIŚNIENIE 6 BAR (EVRM6-NA) MODEL PRZYŁĄCZE ŚREDNICA ŚREDNICA MODEL PRZYŁĄCZE Rp DN Rp DN EVRM-NA1 GWINT 1/2" DN15 EVRM6-NA1 GWINT 1/2" DN15 EVRM-NA2 GWINT 3/4" DN20 EVRM6-NA2 GWINT 3/4" DN20 EVRM-NA3 GWINT 1" DN25 EVRM6-NA3 GWINT 1" DN25 EVRM-NA35 GWINT 1"1/4 DN32 EVRM6-NA35 GWINT 1"1/4 DN32 EVRM-NA4 GWINT 1"1/2 DN40 EVRM6-NA4 GWINT 1"1/2 DN40 EVRM-NA6 GWINT 2" DN50 EVRM6-NA6 GWINT 2" DN50 EVRM-NA4F KOŁNIERZ DN40 EVRM6-NA4F KOŁNIERZ DN40 EVRM-NA6F KOŁNIERZ DN50 EVRM6-NA6F KOŁNIERZ DN50 EVRM-NA7 KOŁNIERZ DN65 EVRM6-NA7 KOŁNIERZ DN65 EVRM-NA8 KOŁNIERZ DN80 EVRM6-NA8 KOŁNIERZ DN80 EVRM-NA9 KOŁNIERZ DN100 EVRM6-NA9 KOŁNIERZ DN100 EVRM-NA93 KOŁNIERZ DN125 EVRM6-NA93 KOŁNIERZ DN125 EVRM-NA95 KOŁNIERZ DN150 EVRM6-NA95 KOŁNIERZ DN150 EVRM-NA98 KOŁNIERZ DN200 EVRM6-NA98 KOŁNIERZ DN200 EVRM-NA910 KOŁNIERZ DN250 EVRM6-NA910 KOŁNIERZ DN250 EVRM-NA912 KOŁNIERZ DN300 EVRM6-NA912 KOŁNIERZ DN300

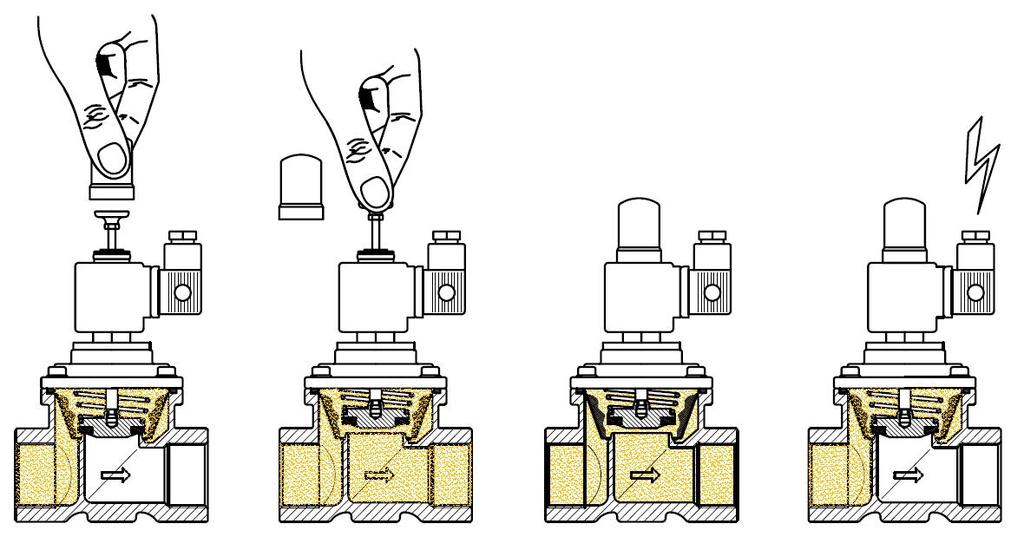

2 WYMIARY TYP ZAWORU MATERIAŁ KORPUSU I PRZYŁĄCZA AlSi ŚREDNICA POBÓR MOCY 230VAC [W] WSPÓŁCZYNNIK PRZEPŁYWU Kvs [m3/h] WYMIARY [mm] WAGA [Kg] A B C D Int h EVRM(6)-NA1 Rp 1/2" 16 4, ,6 EVRM(6)-NA2 Rp 3/4" 16 9, ,8 EVRM(6)-NA3 Rp 1" ,8 EVRM(6)-NA35 Rp 1"1/ ,6 EVRM(6)-NA4 Rp 1"1/ ,6 EVRM(6)-NA6 Rp 2" ,9 EVRM(6)-NA4F DN x18 3,3 EVRM(6)-NA6F DN x18 3,9 EVRM(6)-NA7 DN (*) 350 (*) 145 4x18 8,2 EVRM(6)-NA8 DN (*) 350 (*) 160 8x18 8,2 EVRM(6)-NA9 DN (*) 410 (*) 180 8x18 16 EVRM(6)-NA93 DN (*) 500 (*) 210 8x18 28 EVRM(6)-NA95 DN (*) 500 (*) 240 8x23 30 EVRM(6)-NA98 DN (*) 590 (*) x23 45 EVRM(6)-NA910 DN (*) 680 (*) x28 72 EVRM(6)-NA912 DN (*) 763 (*) x28 99 (*) - Zawór w stanie otwartym LOKALIZACJA ZAWORU FAZY PRACY ZAWORU

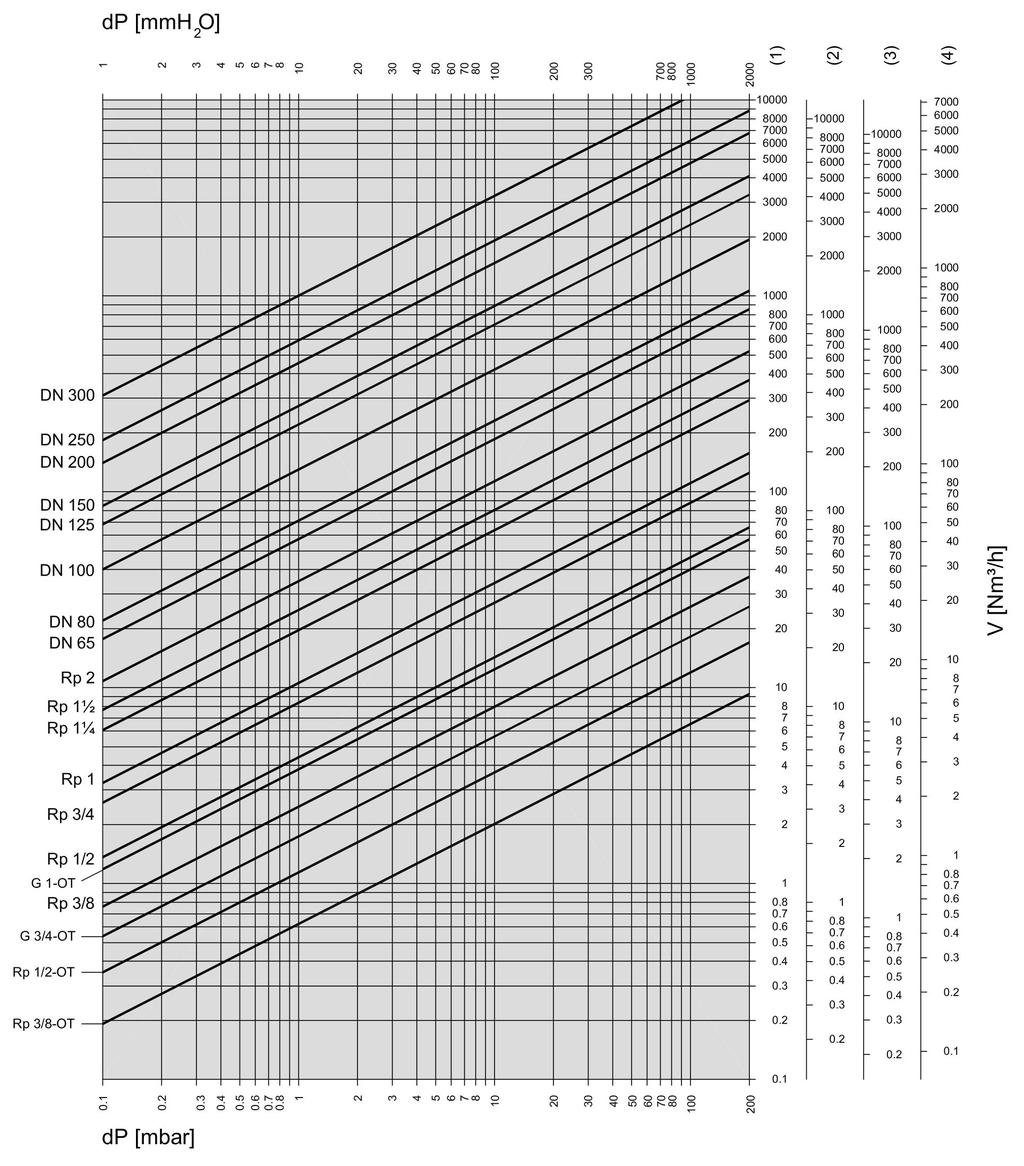

3 CHARAKTERYSTYKA PRZEPŁYWU (SPADKU CIŚNIENIA) MEDIUM CIĘŻAR WŁAŚCIWY ρ [Kg/m3] k= 1,25 ρ GAS (1) POWIETRZE 1,25 1,00 (2) GAZY NEUTRALNE 0,80 1,25 (3) GAZ ZIEMNY 0,57 1,48 (4) GAZ PŁYNNY - LPG 2,08 0,77 PRZELICZANIE POWIETRZA NA INNE GAZY V GAZU = k * V POWIETRZA V = objętość przy 15 o C, 1013mbar, sucho

4 SPOSÓB I PARAMETRY MONTAŻU ZAWORU WERSJA 0,6BAR WERSJA 6BAR F MAX T<10S [Nm] T MAX [Nm] C MAX [Nm] EVRM-NA1 EVRM6-NA EVRM-NA2 EVRM6-NA EVRM-NA3 EVRM6-NA EVRM-NA35 EVRM6-NA EVRM-NA4 EVRM6-NA EVRM-NA6 EVRM6-NA EVRM-NA4F EVRM6-NA4F EVRM-NA6F EVRM6-NA6F EVRM-NA7 EVRM6-NA EVRM-NA8 EVRM6-NA EVRM-NA9 EVRM6-NA EVRM-NA93 EVRM6-NA EVRM-NA95 EVRM6-NA EVRM-NA98 EVRM6-NA EVRM-NA910 EVRM6-NA EVRM-NA912 EVRM6-NA UWAGI MONTAŻOWE Zawór należy dobierać zgodnie z wymaganymi parametrami danej instalacji oraz warunkami zewnętrznymi. Zaworu nie wolno montować z pozycji z cewką skierowaną do dołu. Przy pionowym montażu kierunek przepływu powinien przebiegać z dołu do góry. Przed zaworem powinien być zamontowany główny filtr do gazu. Miejsce montażu musi być chronione przed opadami deszczu lub zalaniem. Zawór nie może być zamontowany w bezpośredniej styczności ze ścianą lub innymi urządzeniami. Przy montażu należy przeprowadzić test szczelności zaworu. Maksymalne ciśnienie do testów P MAX nie może przekraczać 1,5bar. Montaż zaworu może być przeprowadzany wyłącznie w zgodności z obowiązującymi regulacjami prawnymi przez osoby posiadające stosowne uprawnienia (w przypadku wersji przeciwwybuchowej Ex wymagane są stosowne uprawnienia dla urządzeń o kontrukcji przeciwwybuchowej). WERSJE SPECJALNE Dostępne są specjalne wykonania zaworu EVRM dla biogazu oraz wykonanie przeciwwybuchowe. Wersja zgodne z dyrektywą 94/9/EC (ATEX): Strefa (2 i 22): II 3 G, D Klasa ochrony: Ex n A II T4 X, Ex td A 22 IP54 T135 X, gazu koksowniczego Wersja "J" dla biogazu, gazu koksowniczego: Dla zastosowań do gazów agresywnych dostępne są modele wolne od metali nieżelaznych w kontakcie z gazem i wyposażone w specjalne uszczelki. Dotyczy to zaworów w wykonaniu aluminiowym dostępnych w średnicach 1/2" - 6"

5 DANE TECHNICZNE ELEKTRYCZNE Zasilanie Zużycie mocy (bez opcji dodatkowych) PARAMETRY PRACY Czas zamknięcia Ciśnienie robocze Temperatura pracy MEDIA Powietrze i gazy nieagresywne Gazy agresywne seria impulsów 12VDC -15% +10% 230VAC -15% +10% inne (na specjalne zamówienie) Wg tabeli (dla wersji 230VAC 16-19W zależnie od średnicy) <1 sek. 0,6bar (60 kpa) 6 bar (600 kpa) -15 o C o C Grupa 1-2-3, EN 437 (m.in. gaz ziemny, gaz płynny) Wersje specjalne biogaz, gaz koksowniczy CECHY FIZYCZNE WERSJA STANDARDOWA Filtr 600µm, metalowa siatka Wymiary obudowy Wg tabeli Waga Wg tabeli Stopień ochrony IP54 (EN 50529) Rodzaj instalacji gwintowany lub kołnierzowy Dławik przewodu PG9 dla przewodów Ø6... Ø8 Klasa izolacji Klasa H (200 o C) Klasa termiczna izolacji Klasa F (155 o C) Materiały w styczności z medium Odlew aluminium (AlSi) Mosiądz Stal chromowana NBR Materiały w styczności z medium (wersja dla gazów agresywnych) Stal nierdzewna FPM PTFE EKSPLOATACJA Dopuszczlany okres eksploatacji Wymagane czynności serwisowe CERTYFIKATY GWARANCJA 10 lat Co 12 miesięcy (co 6 miesięcy dla gazów agresywnych) 2004/108/EC 2006/95/IEC RoHS II (2011/65/UE) 94/9/EC (ATEX) 97/23/EC C-IT.AB86.B CE 12 miesięcy na urządzenie Wszelkie prawa autorskie zastrzeżone. Niniejsza karta katalogowa nie może być powielana, dystrybuowana ani modyfikowana w żaden sposób ani przy wykorzystaniu jakichkolwiek środków bez zgody P.T.SIGNAL. Treść karty katalogowej oraz parametry urządzenia mogą być zmienione bez uprzedzenia.

6 ZAWÓR ELEKTROMAGNETYCZNY EVRM SCHEMAT POŁĄCZEŃ

7 ZAWÓR ELEKTROMAGNETYCZNY EVRM SCHEMAT POŁĄCZEŃ

8 ZAWÓR ELEKTROMAGNETYCZNY EVRM SCHEMAT POŁĄCZEŃ

9 ZAWÓR ELEKTROMAGNETYCZNY EVRM SCHEMAT POŁĄCZEŃ
