Instrukcja obsługi palnika WK10/D4 str.1

Transkrypt

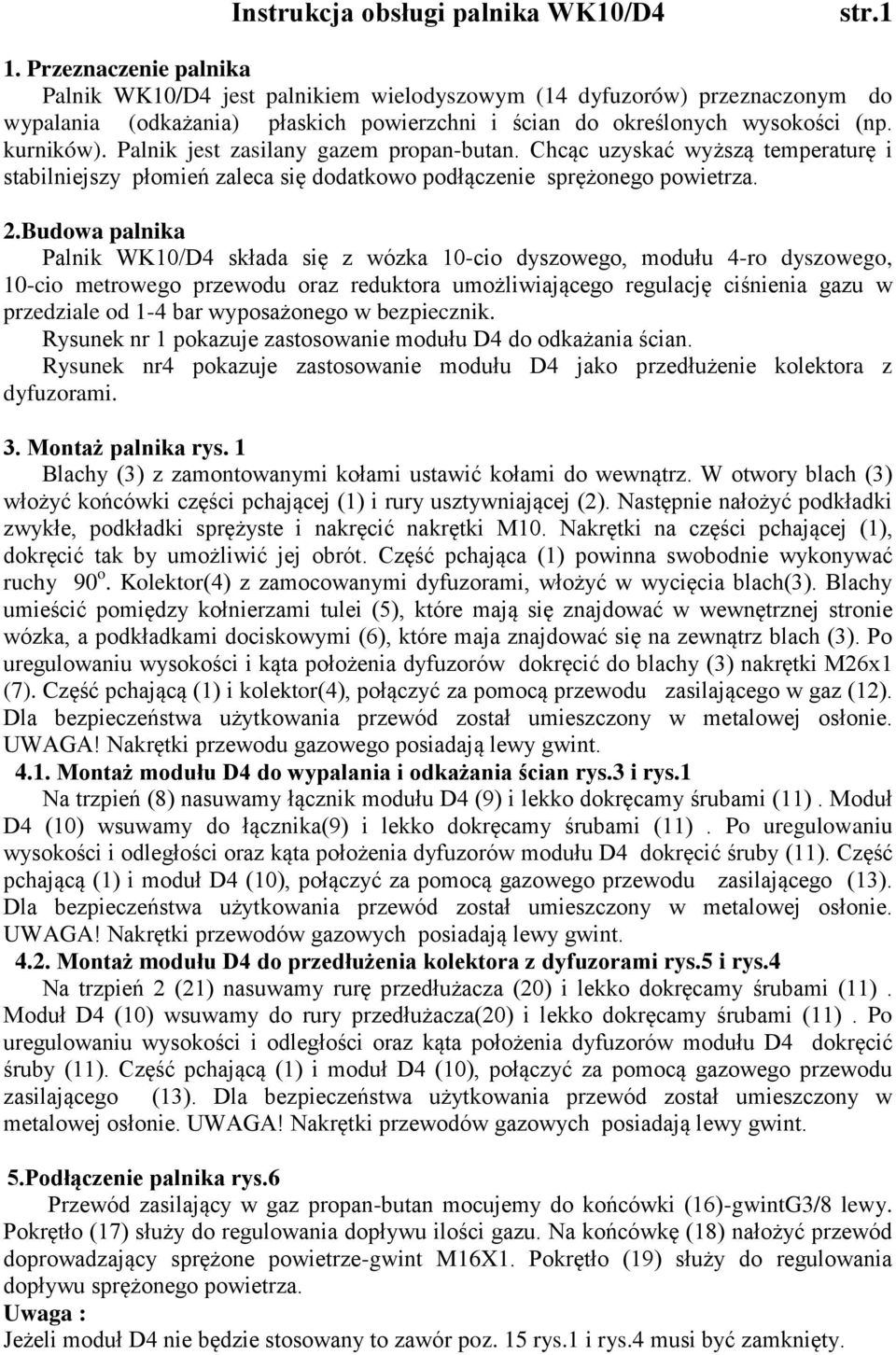

1 Instrukcja obsługi palnika WK10/D4 str.1 1. Przeznaczenie palnika Palnik WK10/D4 jest palnikiem wielodyszowym (14 dyfuzorów) przeznaczonym do wypalania (odkażania) płaskich powierzchni i ścian do określonych wysokości (np. kurników). Palnik jest zasilany gazem propan-butan. Chcąc uzyskać wyższą temperaturę i stabilniejszy płomień zaleca się dodatkowo podłączenie sprężonego powietrza. 2.Budowa palnika Palnik WK10/D4 składa się z wózka 10-cio dyszowego, modułu 4-ro dyszowego, 10-cio metrowego przewodu oraz reduktora umożliwiającego regulację ciśnienia gazu w przedziale od 1-4 bar wyposażonego w bezpiecznik. Rysunek nr 1 pokazuje zastosowanie modułu D4 do odkażania ścian. Rysunek nr4 pokazuje zastosowanie modułu D4 jako przedłużenie kolektora z dyfuzorami. 3. Montaż palnika rys. 1 Blachy (3) z zamontowanymi kołami ustawić kołami do wewnątrz. W otwory blach (3) włożyć końcówki części pchającej (1) i rury usztywniającej (2). Następnie nałożyć podkładki zwykłe, podkładki sprężyste i nakręcić nakrętki M10. Nakrętki na części pchającej (1), dokręcić tak by umożliwić jej obrót. Część pchająca (1) powinna swobodnie wykonywać ruchy 90 o. Kolektor(4) z zamocowanymi dyfuzorami, włożyć w wycięcia blach(3). Blachy umieścić pomiędzy kołnierzami tulei (5), które mają się znajdować w wewnętrznej stronie wózka, a podkładkami dociskowymi (6), które maja znajdować się na zewnątrz blach (3). Po uregulowaniu wysokości i kąta położenia dyfuzorów dokręcić do blachy (3) nakrętki M26x1 (7). Część pchającą (1) i kolektor(4), połączyć za pomocą przewodu zasilającego w gaz (12). Dla bezpieczeństwa użytkowania przewód został umieszczony w metalowej osłonie. UWAGA! Nakrętki przewodu gazowego posiadają lewy gwint Montaż modułu D4 do wypalania i odkażania ścian rys.3 i rys.1 Na trzpień (8) nasuwamy łącznik modułu D4 (9) i lekko dokręcamy śrubami (11). Moduł D4 (10) wsuwamy do łącznika(9) i lekko dokręcamy śrubami (11). Po uregulowaniu wysokości i odległości oraz kąta położenia dyfuzorów modułu D4 dokręcić śruby (11). Część pchającą (1) i moduł D4 (10), połączyć za pomocą gazowego przewodu zasilającego (13). Dla bezpieczeństwa użytkowania przewód został umieszczony w metalowej osłonie. UWAGA! Nakrętki przewodów gazowych posiadają lewy gwint Montaż modułu D4 do przedłużenia kolektora z dyfuzorami rys.5 i rys.4 Na trzpień 2 (21) nasuwamy rurę przedłużacza (20) i lekko dokręcamy śrubami (11). Moduł D4 (10) wsuwamy do rury przedłużacza(20) i lekko dokręcamy śrubami (11). Po uregulowaniu wysokości i odległości oraz kąta położenia dyfuzorów modułu D4 dokręcić śruby (11). Część pchającą (1) i moduł D4 (10), połączyć za pomocą gazowego przewodu zasilającego (13). Dla bezpieczeństwa użytkowania przewód został umieszczony w metalowej osłonie. UWAGA! Nakrętki przewodów gazowych posiadają lewy gwint. 5.Podłączenie palnika rys.6 Przewód zasilający w gaz propan-butan mocujemy do końcówki (16)-gwintG3/8 lewy. Pokrętło (17) służy do regulowania dopływu ilości gazu. Na końcówkę (18) nałożyć przewód doprowadzający sprężone powietrze-gwint M16X1. Pokrętło (19) służy do regulowania dopływu sprężonego powietrza. Uwaga : Jeżeli moduł D4 nie będzie stosowany to zawór poz. 15 rys.1 i rys.4 musi być zamknięty.

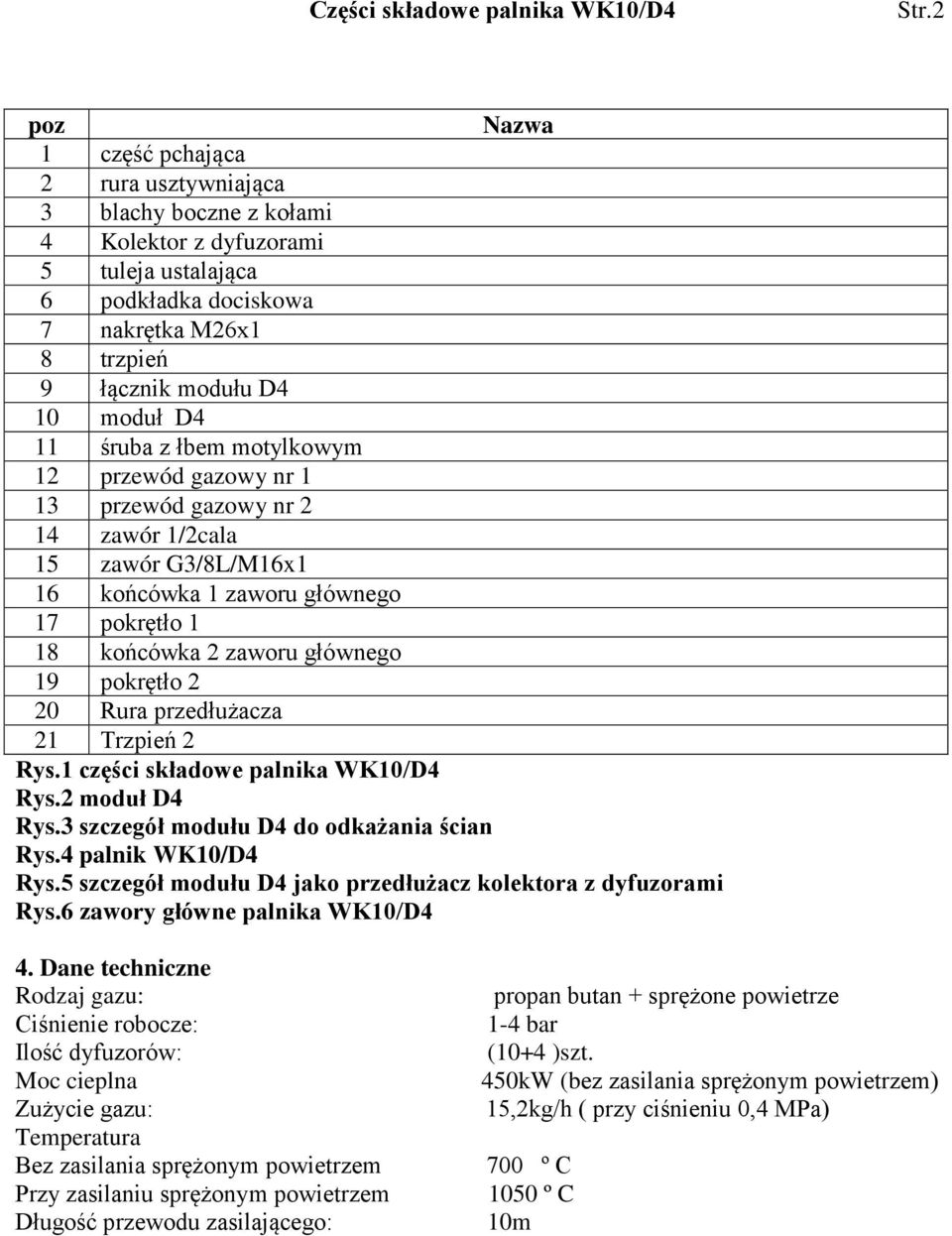

2 Części składowe palnika WK10/D4 Str.2 poz Nazwa 1 część pchająca 2 rura usztywniająca 3 blachy boczne z kołami 4 Kolektor z dyfuzorami 5 tuleja ustalająca 6 podkładka dociskowa 7 nakrętka M26x1 8 trzpień 9 łącznik modułu D4 10 moduł D4 11 śruba z łbem motylkowym 12 przewód gazowy nr 1 13 przewód gazowy nr 2 14 zawór 1/2cala 15 zawór G3/8L/M16x1 16 końcówka 1 zaworu głównego 17 pokrętło 1 18 końcówka 2 zaworu głównego 19 pokrętło 2 20 Rura przedłużacza 21 Trzpień 2 Rys.1 części składowe palnika WK10/D4 Rys.2 moduł D4 Rys.3 szczegół modułu D4 do odkażania ścian Rys.4 palnik WK10/D4 Rys.5 szczegół modułu D4 jako przedłużacz kolektora z dyfuzorami Rys.6 zawory główne palnika WK10/D4 4. Dane techniczne Rodzaj gazu: Ciśnienie robocze: Ilość dyfuzorów: Moc cieplna Zużycie gazu: Temperatura Bez zasilania sprężonym powietrzem Przy zasilaniu sprężonym powietrzem Długość przewodu zasilającego: propan butan + sprężone powietrze 1-4 bar (10+4 )szt. 450kW (bez zasilania sprężonym powietrzem) 15,2kg/h ( przy ciśnieniu 0,4 MPa) 700 º C 1050 º C 10m

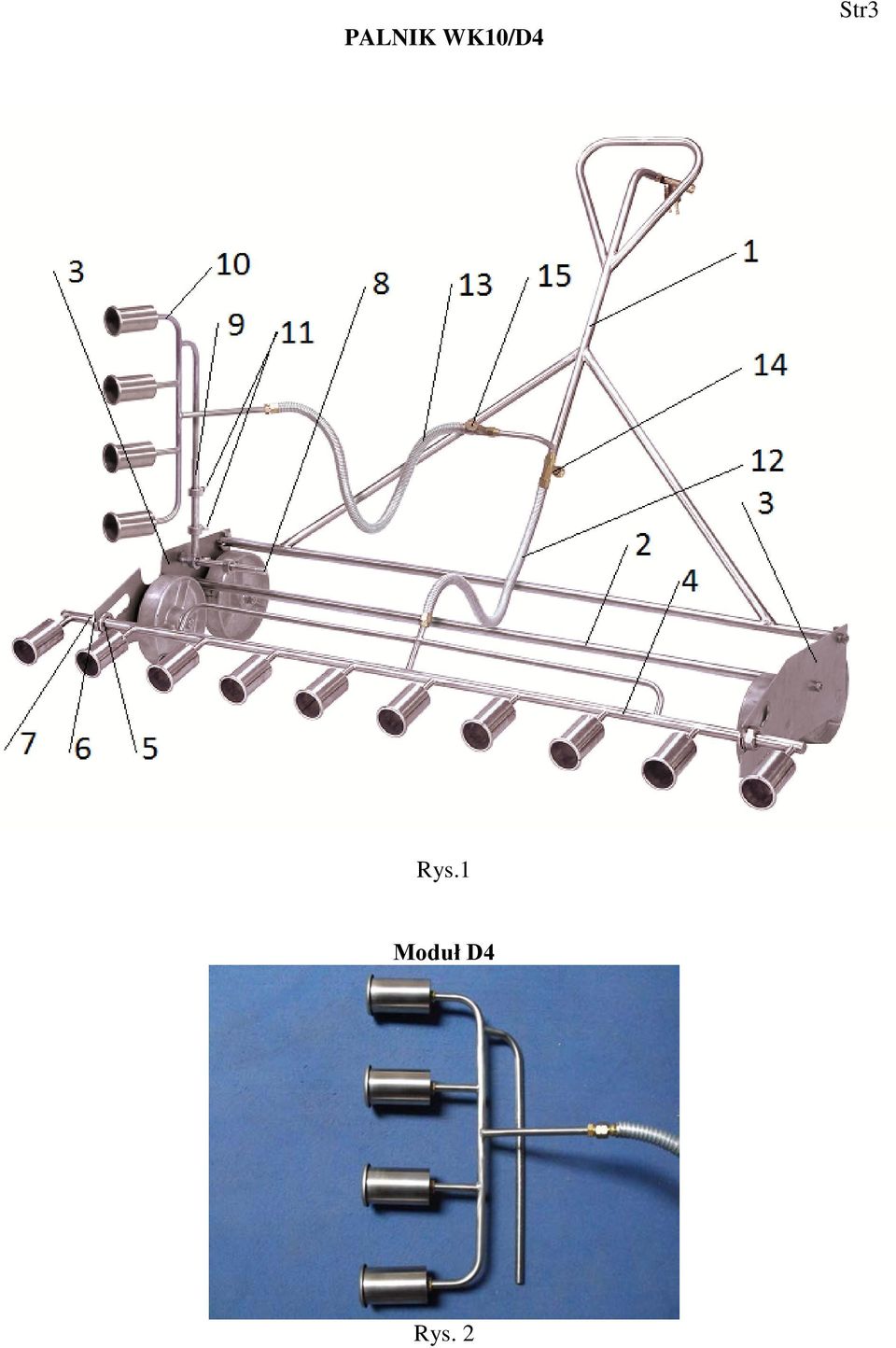

3 PALNIK WK10/D4 Str3 Rys.1 Moduł D4 Rys. 2

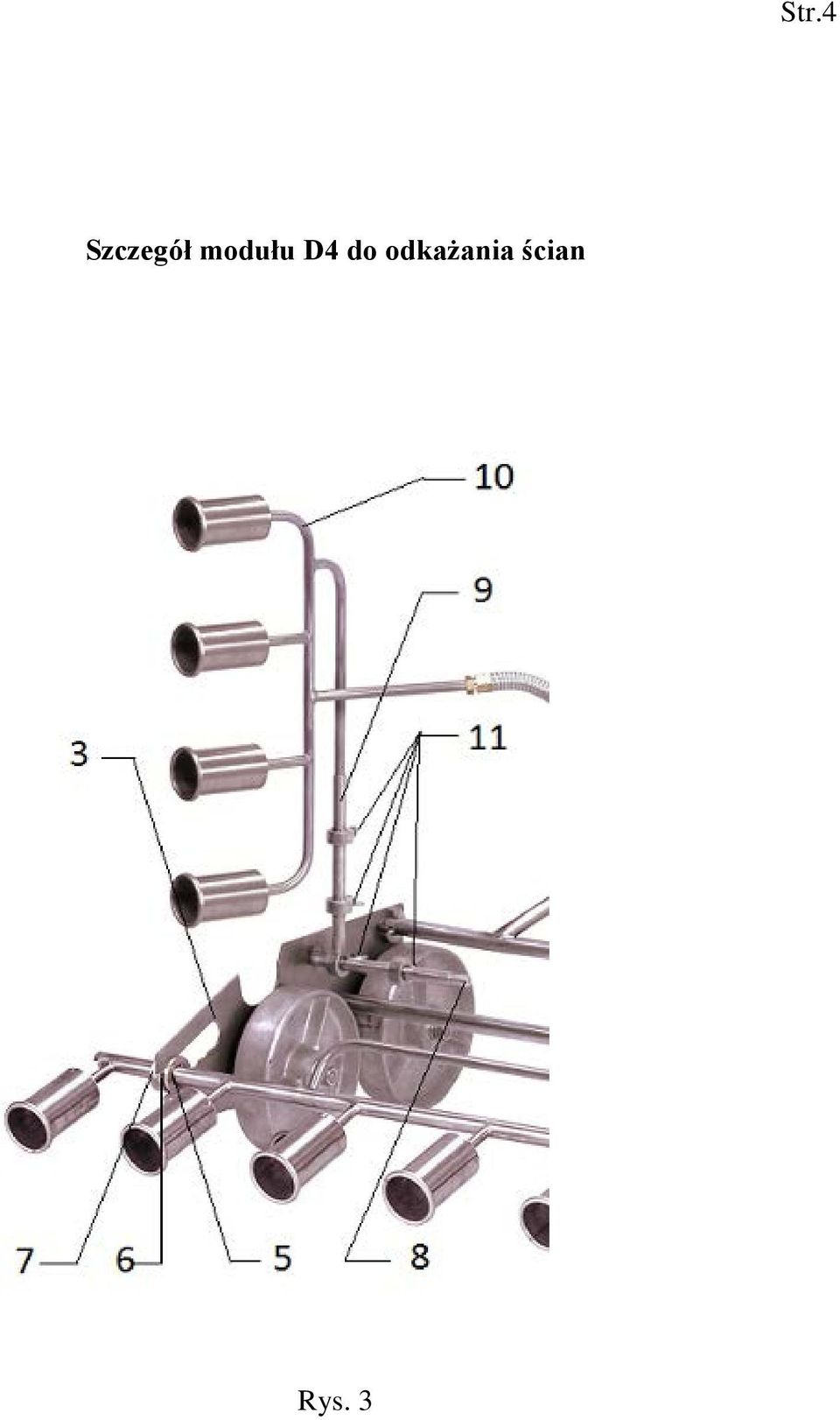

4 Str.4 Szczegół modułu D4 do odkażania ścian Rys. 3

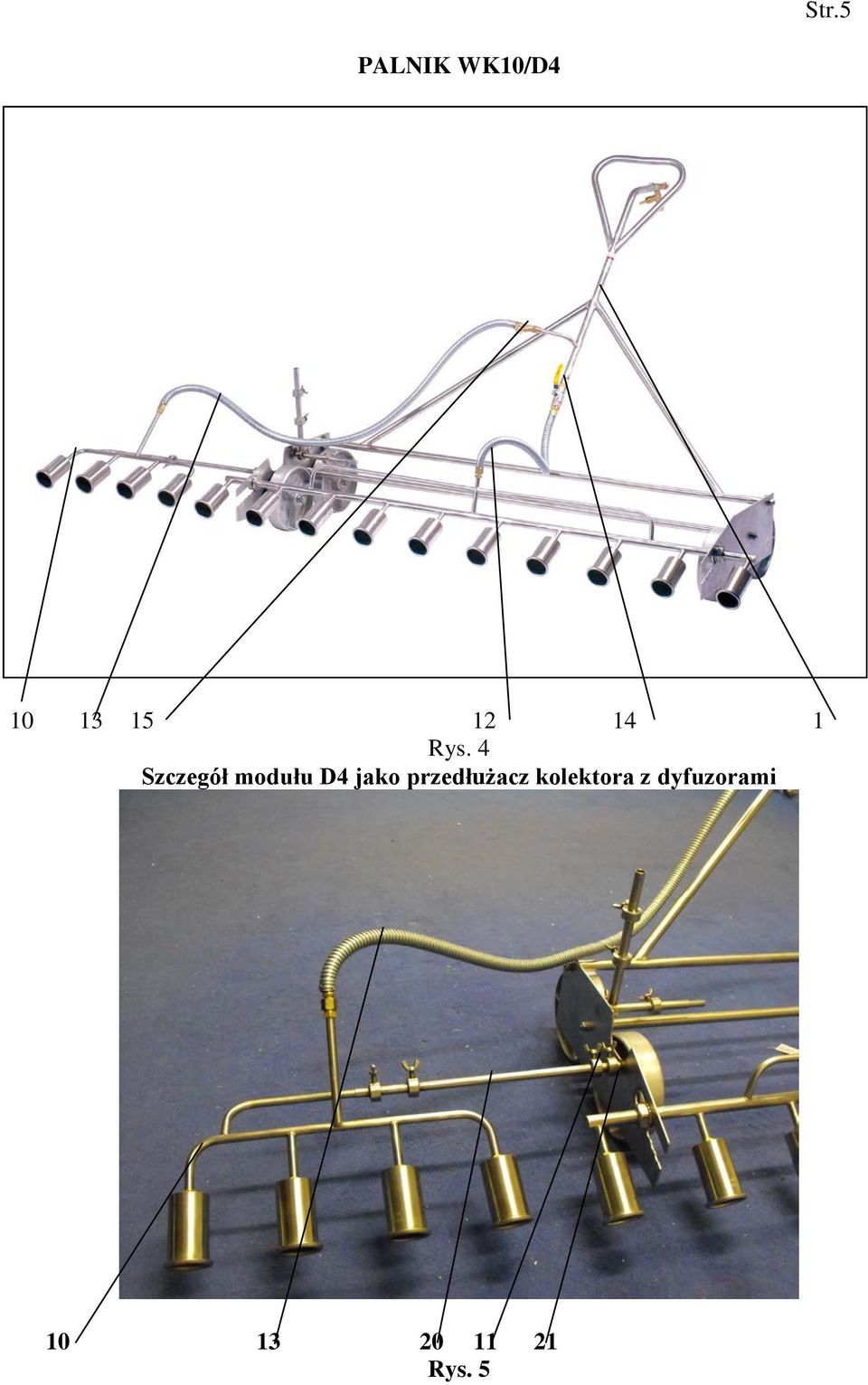

5 Str.5 PALNIK WK10/D Rys. 4 Szczegół modułu D4 jako przedłużacz kolektora z dyfuzorami Rys. 5

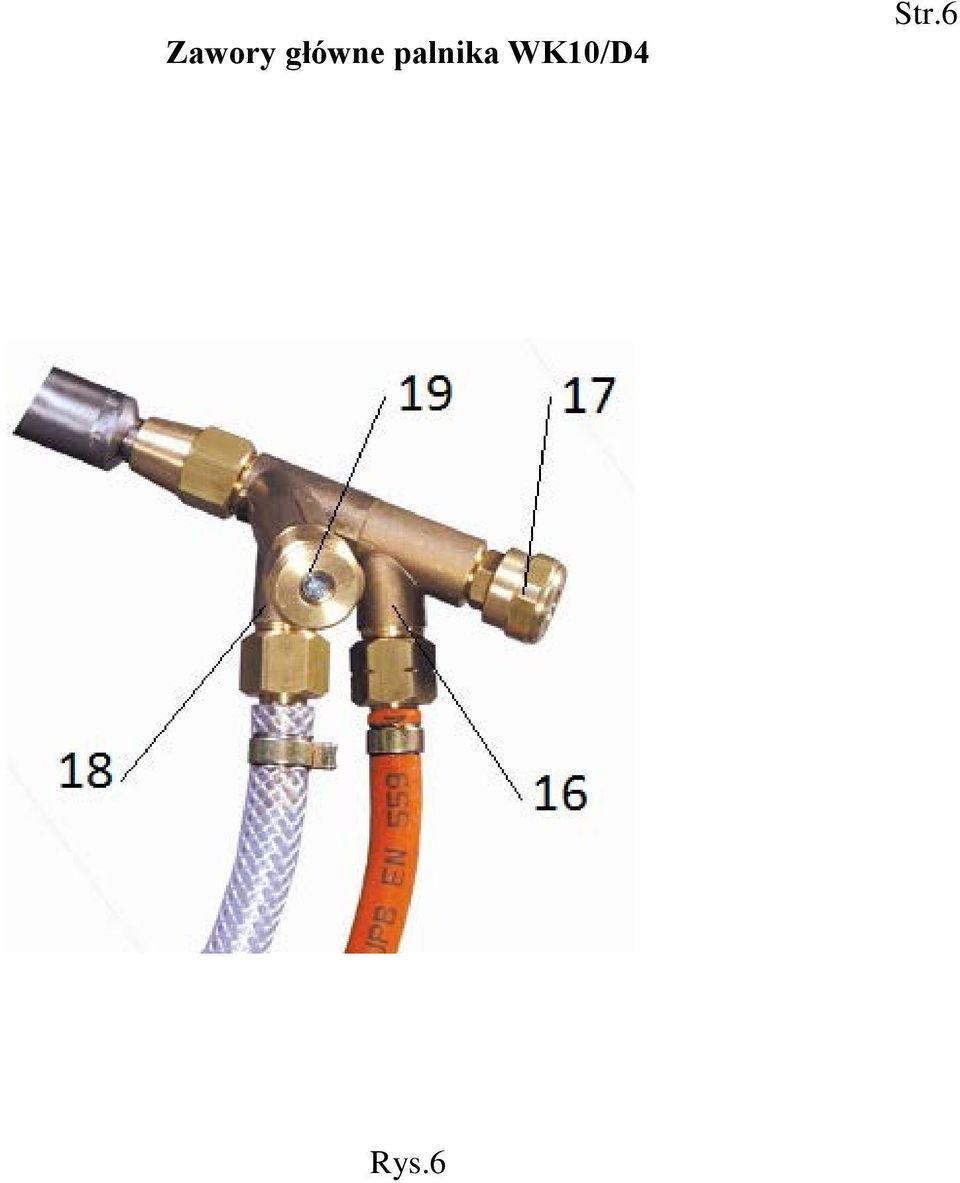

6 Zawory główne palnika WK10/D4 Str.6 Rys.6
