1 PROJEKT BUDOWLANY NAZWA INWESTYCJI: Remont ( renowacja/wymiana ) pięciu drzwi zewnętrznych na parterze kamienicy połoŝonej przy ulicy Grobla30/Garbary52 w Poznaniu znajdującej się w strefie ochrony konserwatorskiej. ADRES INWESTYCJI: Poznań, ulica Garbary 52/Grobla 30, dz.nr 8/1 Rejestr zabytków : nr A 231 decyzja z dnia r. INWESTOR: Wspólnota Mieszkaniowa, reprezentowana przez MPGM S.A. BOM nr 3 ul. Rybaki 18a, Poznań JEDNOSTKA Pracownia Projektowa PROJEKTOWA: Małgorzata Adamkiewicz- Baczyńska ul. Miastkowska 31, Poznań PROJEKTANT: IMIĘ I NAZWISKO, NUMER UPRAWNIEŃ PODPIS I PIECZĄTKA mgr inŝ. arch. Małgorzata Adamkiewicz-Baczyńska WP-OIA/OKK/UpB/6/2010 DATA OPRACOWANIA : marzec 2017

2 ZAWARTOŚĆ OPRACOWANIA I. CZĘŚĆ OPISOWA 1. Dane ogólne 1.1 Podstawa opracowania 1.2. Adres obiektu 1.3. Jednostka projektowa 1.4. Przedmiot opracowania 1.5. Dane dotyczące ochrony konserwatorskiej 1.6. Informacje i dane wpływu planowanych prac na środowisko 2. Opis obiektu 3. Opis inwentaryzacyjny 4. Stan zachowania stolarki drzwiowej 5. Parametry techniczne 6. Wytyczne do renowacji i wymiany stolarki drzwiowej zewnętrznej 7. Program prac związanych z renowacją i wymianą stolarki drzwiowej 8. Inwentaryzacja stolarki drzwiowej 9. Kopia uprawnień projektanta 10. Zaświadczenie o przynaleŝności do właściwej Izby 11. Oświadczenie projektanta II. CZĘŚĆ RYSUNKOWA Nr rys. Nazwa rysunku skala: Z/01 Plan sytuacyjny 1:500 A/01. Drzwi Nr 1 inwentaryzacja 1:25 A/02. Drzwi Nr 2 projekt 1:25 A/03. Drzwi Nr 3 inwentaryzacja 1:25 A/04. Drzwi Nr 4 projekt 1:25 A/05. Drzwi Nr 5 projekt 1:25 A/06. Drzwi kolorystyka 1:25 III. PLAN BEZPIECZEŃSTWA I OCHRONY ZDROWIA

3 I. CZĘŚĆ OPISOWA

4 OPIS TECHNICZNY Spis treści 1.Dane ogólne Podstawa opracowania Adres obiektu Jednostka projektowa Przedmiot opracowania Dane dotyczące ochrony konserwatorskiej Informacje i dane wpływu planowanych prac na środowisko Historia obiektu Opis inwentaryzacyjny Stan zachowania stolarki drzwiowej Parametry techniczne Wytyczne do renowacji i wymiany stolarki drzwiowej zewnętrznej Renowacja oryginalnych, istniejących drzwi Wymiana wtórnych drzwi i zniszczonych oryginalnych Program prac związanych z renowacją i wymianą stolarki drzwiowej zew Program prac renowacyjnych Program prac dotyczący wymiany drzwi Roboty instalacyjne elektryczne DemontaŜ stolarki drzwiowej MontaŜ stolarki drzwiowej Inwentaryzacja stolarki drzwiowej Warunki ochrony p.poŝ Uwagi końcowe

5 1. DANE OGÓLNE: 1.1 PODSTAWA OPRACOWANIA Umowa z Inwestorem na wykonanie dokumentacji technicznej oraz materiały otrzymane od Inwestora: - kopia mapy nieaktualizowanej - inwentaryzacja parteru budynku z zasobów własnych MPGM BOM-3,ul.Rybaki Poznań - karta ewidencji zabytków architektury i budownictwa Wizja w terenie i oględziny elementów objętych opracowaniem Inwentaryzacja własna w zakresie objętym tematem Dokumentacja fotograficzna Obowiązujące ustawy, normy i przepisy budowlane 1.2. ADRES OBIEKTU Budynek mieszkalny wielorodzinny - kamienica ul. Grobla 30 /Garbary 52 Poznań 1.3. JEDNOSTKA PROJEKTOWA PRACOWNIA PROJEKTOWA Małgorzata Adamkiewicz-Baczyńska ul. Miastkowska Poznań 1.4. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt wymiany i renowacji drzwi zewnętrznych w kamienicy stanowiącej własność Miasta Poznań.. Dokumentacja zawiera krótki opis budynku, stanu zachowania drzwi, wytyczne do renowacji i wymiany oraz szczegółowy opis prac renowacyjnych i wymiany drzwi DANE DOTYCZĄCE OCHRONY KONSERWATORSKIEJ Budynek będący kamienicą mieszkalną z lokalami uŝytkowymi znajduje się w strefie ochrony konserwatorskiej i jest wpisany do rejestru zabytków pod nr - A wpis z r. jako: zespół urbanistyczno architektoniczny centrum miasta Poznania w obrębie ulic: Królowej Jadwigi, Towarowej, Mostu Dworcowego, Roosevelta, Pułaskiego, al. Armii Poznań, koryta rz. Warty.

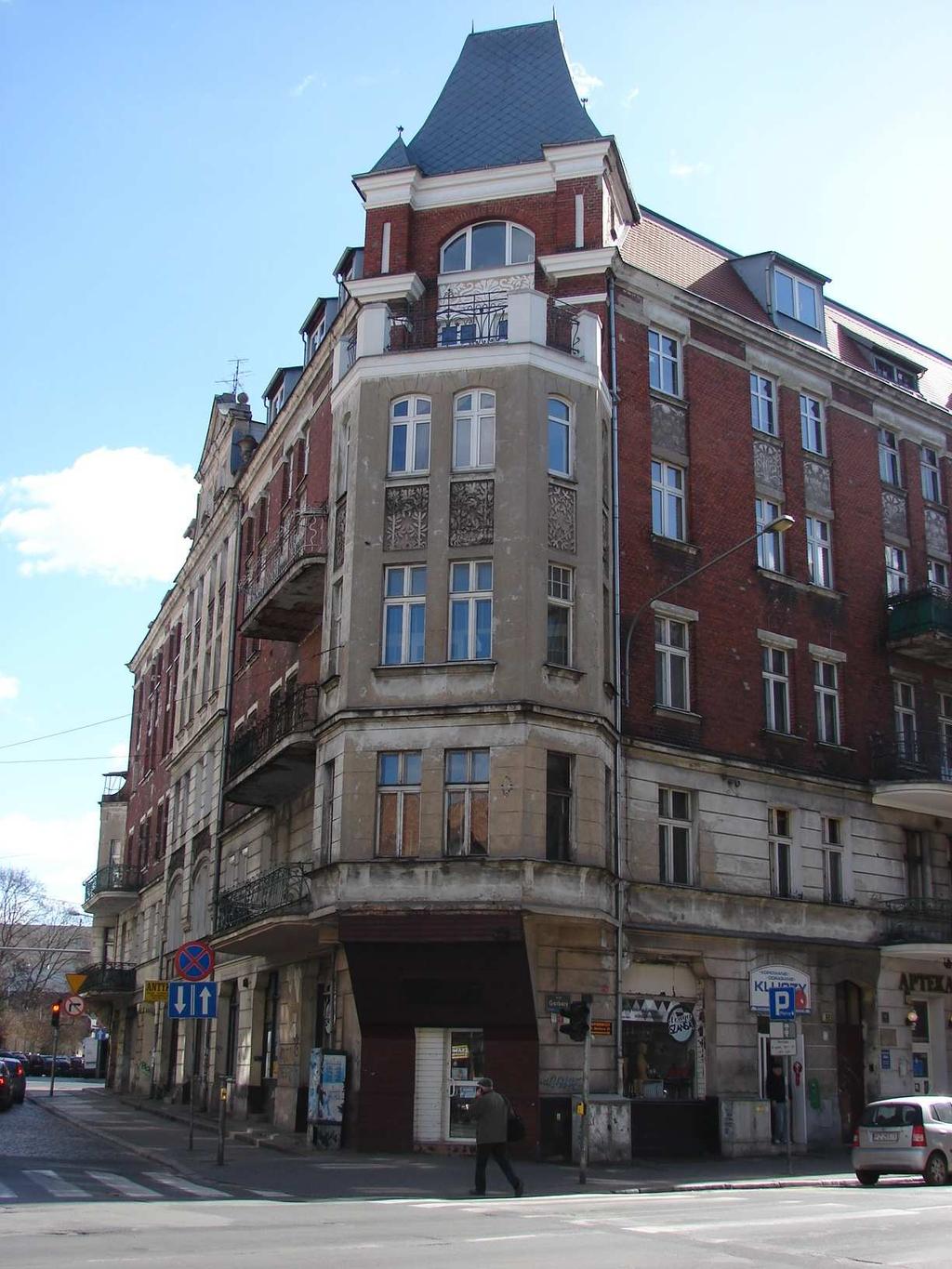

6 1.6. INFORMACJE I DANE WPŁYWU PLANOWANYCH PRAC NA ŚRODOWISKO Projektowana renowacja i wymiana drzwi zewnętrznych nie będzie powodowała ujemnych skutków mogących zagrozić środowisku naturalnemu, higienie, zdrowiu uŝytkowników i otoczeniu. 2. OPIS OBIEKTU Kamienica zbudowana została w 1901r. wg. projektu architekta Paula Goeldnera. PołoŜona jest przy skrzyŝowaniu od zachodu ul. Garbary, od północy ul.grobli, od wsch. od ul. Mostowej. Trzy elewacje frontowe usytuowane są przy w/w ulicach. W części pd. znajduje się niewielkie podwórko. Bryła budynku składa się z trzech skrzydeł ułoŝonych do siebie ukośnie. W skrzydłach wschodnim i zachodnim układ pomieszczeń jest dwutraktowy, z centralnym korytarzem, w skrzydle północnym układ pomieszczeń dwutraktowy. Od strony podwórza w częściach naroŝnych znajdują się dwie klatki schodowe. Obiekt jest podpiwniczony, z pięcioma kondygnacjami nadziemnymi i poddaszem przykrytym dachem, o połaci głównej z niewielkim spadkiem i ściętymi z dwóch stron połaciami ukośnymi. Miejsce usytuowania stolarki drzwiowej będącej przedmiotem opracowania : elewacja zachodnia od ulicy Garbary drzwi zewnętrzne wtórne, stalowe z nadświetlem drewnianym( nr 3), elewacja północna od ulicy Grobla brama wtórna ( nr 1) z zachowanym oryginalnym nadświetlem, elewacja południowa, od podwórka brama oryginalna ( nr 2), drzwi dwuskrzydłowe oryginalne ( nr4), drzwi zniszczone do odtworzenia ( nr 5) 3. OPIS INWENTARYZACYJNY DRZWI Brama nr 1 brama od strony pn. ( ulica Grobla ) jest brama współczesną, zachowało się ślemię profilowane i prostokątna nadświetlnia podzielona trzema pionowymi szczeblinami. Otwór drzwiowy płaskozamknięty, z dwóch stron z łukami ćwierćkolistymi podwieszonymi. Brama nr 2 brama od strony podwórza oryginalna z centralnym skrzydłem i półskrzydłami z dwóch stron, o konstrukcji ramowo-płycinowej, z płycinami górnymi przeszklonymi, podzielonymi szczeblinami, nadświetlnia prostokątna podzielona krzyŝującymi się szczeblinami. Otwór drzwiowy płaskozamknięty. Drzwi nr 3 drzwi wejściowe od strony podwórza (elewacja południowa) oryginalne, dwuskrzydłowe, ramowo -płycinowe, z płycinami górnymi przeszklonymi podzielonymi poziomymi szczeblinami. Otwór drzwiowy płaskozamknięty.

7 Drzwi nr 4 drzwi wejściowe od strony podwórza (elewacja południowa) dwuskrzydłowe drewniane, bardzo zniszczone, elementy oryginalne zachowane w minimalnym stopniu, pozbawione oryginalnych płycin z nabitymi płytami drewnopodobnymi w ich miejscu. Otwór drzwiowy płaskozamknięty. Pierwotnie drzwi te były identyczne z zachowanymi przy wejściu do drugiej klatki schodowej od strony podwórka ( drzwi nr 4) tj. ramowopłycinowe, z płycinami górnymi przeszklonymi podzielonymi poziomymi szczeblinami. Drzwi nr 5 drzwi wejściowe w części zach. ( ulica Garbary) dwuskrzydłowe, wtórne, stalowe. Otwór drzwiowy zamknięty łukiem odcinkowym. Nadświetlnia prostokątna, drewniana podzielona trzema pionowymi szczeblinami. 4. STAN ZACHOWANIA STOLARKI DRZWIOWEJ Zewnętrzna stolarka drzwiowa w stanie zróŝnicowanym: Brama od strony ulicy Grobla ( nr 1) brama wtórna kwalifikująca się do wymiany Stolarka drzwiowa dwuskrzydłowa poniŝej profilowanego ślemienia wtórna w stanie dobrym. Ślemię i nadświetle podzielone trzema pionowymi szczeblinami zachowało się jako oryginalne i jest w dobrym stanie, posiada jednak liczne warstwy zewnętrznych powłok malarskich zakrywające oryginalne wymalowania. Stan powłok malarskich dobry, nie zauwaŝono spękań i wykruszeń oraz ognisk korozji powierzchniowej. Kity szklarskie w dobrym stanie. Oryginalne okucia zachowały się tylko w nadświetlu, zostały one jednak pokryte farbą w wyniku kolejnych przemalowań. Otwór drzwiowy płaskozamknięty, z dwóch stron z łukami ćwierćkolistymi podwieszonymi. Obecny kolor farby zewnętrznej ciemny brąz. Brama od strony podwórza ( nr 2) brama oryginalna kwalifikująca się do renowacji Stolarka drzwiowa poniŝej ślemienia w stanie złym. Na skutek oddziaływania czynników atmosferycznych na centralne skrzydło i półskrzydła oraz braku regularnie przeprowadzanych zabiegów renowacyjnych powłoki malarskie uległy spękaniu i wykruszeniu, szczególnie w dolnej części po stronie zewnętrznej skrzydeł. Odsłonięte drewno w dolnej części uległo częściowemu zniszczeniu, okucia o spękanych i odspojonych powłokach, liczne ogniska korozji powierzchniowej. Kity szklarskie spękane i częściowo wykruszone, złącza stolarskie wykruszone, brak

8 części szczeblin poziomych w płycinach oszklonych. Występujące w trakcie uŝytkowania obiektu ubytki przeszklenia drewna naprawiano poprzez przypadkowe szklenie, bez odwzorowania istniejących wcześniej szczeblin, zastępując kit szklarski silikonem. Brak skrzydeł zewnętrznych. Zaobserwowano wypaczenie skrzydeł oraz opadnięcie środkowego skrzydła. Ślemię i nadświetle zachowało sie jako oryginalne i jest w dobrym stanie, posiada jednak liczne warstwy zewnętrznych powłok malarskich zakrywające oryginalne wymalowania. Oryginalne okucia zostały równiez pokryte warstwą farby. Stan powłok malarskich nadświetla dobry, nie zauwaŝono spękań i wykruszeń oraz ognisk korozji powierzchniowej. Kity szklarskie w dobrym stanie. Ślemię jest dodatkowo niszczone przez siadające na nim gołębie. Drzwi wejściowe od od podwórza ( nr 3) drzwi oryginalne kwalifikujące się do renowacji Stolarka drzwiowa drewniana dwuskrzydłowa zachowała się jako oryginalna i jest w dobrym stanie. Posiada jednak liczne warstwy zewnętrznych powłok malarskich, które wpływają na ich nieestetyczny wygląd. Stan powłok malarskich jest dobry, nie zauwaŝono spękań i wykruszeń oraz ognisk korozji powierzchniowej. Kity szklarskie są w dobrym stanie. Otwór drzwiowy płaskozamknięty wymaga naprawy. Drzwi wejściowe od podwórza ( nr 4) drzwi oryginalne jednak mocno zdewastowane z licznymi naprawami - kwalifikujące się do wymiany i odtworzenia Stolarka drzwiowa drewniana dwuskrzydłowa zachowała się jako oryginalna jednak jest w większości zniszczona i posiada liczne wtórne elementy napraw bieŝących. Posiada jednak liczne warstwy zewnętrznych powłok malarskich. Brak jest większości oryginalnych płycin, okuć oraz klamki. Wygląd drzwi jest bardzo nieestetyczny. Otwór drzwiowy płaskozamknięty wymaga naprawy. Drzwi wejściowe strony ul.garbary ( nr 5) drzwi wtórne kwalifikujące się do wymiany Stolarka drzwiowa drewniana dwuskrzydłowa została zastąpiona skrzydłami drzwiowymi stalowymi z zachowaniem drewnianego nadświetla. Nadświetle podzielone trzema pionowymi szczeblinami jest w dobrym stanie, posiada jednak liczne warstwy zewnętrznych powłok malarskich. Stan powłok malarskich dobry, nie zauwaŝono spękań i wykruszeń oraz ognisk korozji powierzchniowej. Kity szklarskie w dobrym stanie. Otwór drzwiowy zamknięty jest łukiem odcinkowym, w dobrym stanie technicznym.

9 5. PARAMETRY TECHNICZNE Brama od strony ulicy Grobla ( nr 1) wys.331cm, szer. 247cm - awers Brama od strony podwórza ( nr 2) wys.323cm, szer. 247cm - awers Drzwi wejściowe od podwórza ( nr 3) wys.191 cm, szer.120cm - awers Drzwi wejściowe od podwórza ( nr 4) wys.192 cm, szer.120cm - awers Drzwi wejściowe strony ul.garbary( nr 5) wys.334 cm, szer.147cm - awers 6. WYTYCZNE DO WYMIANY I RENOWACJI STOLARKI DRZWIOWEJ ZEWNĘTRZNEJ Przewiduje się renowację obecnie występującej oryginalnej stolarki drzwiowej (nr2,nr3) polegającej na oczyszczeniu powierzchni drewna i elementów okuć, naprawach stolarskich i naniesieniu nowych powłok zabezpieczających. Wytypowano stolarkę drzwiową o wysokim stopniu zniszczenia oraz wtórną ( nr1,nr4,nr5 ) do wymiany i odtworzenia z powtórzeniem pierwotnej konstrukcji i techniki STOLARKA DRZWIOWA DO RENOWACJI Planuje się renowację oryginalnej stolarki drzwiowej : - Bramę wejściową do budynku ( nr 2) od strony podwórza naleŝy poddać renowacji zgodnie z programem prac renowacyjnych pkt Drzwi wejściowe do budynku ( nr 3) od strony podwórza naleŝy poddać renowacji zgodnie z programem praz renowacyjnych pkt STOLARKA DRZWIOWA DO WYMIANY Planuje się wymianę wystepującej obecnie wtórnej oraz prawie całkowicie zniszczonej oryginalnej stolarki drzwiowej : - Bramę wejściową do budynku ( nr 1) od strony ulicy Grobla naleŝy wymienić na nową zgodnie z rysunkiem A/1 nawiązanie do istniejącej oryginalnej stolarki. - Drzwi wejściowe do budynku ( nr 4) od strony podwórza naleŝy wymienić na nowe zgodnie z rysunkiem nr A/4 nawiązanie do istniejącej oryginalnej stolarki. - Drzwi wejściowe do budynku ( nr 5) od strony ulicy Grobla naleŝy wymienić na nowe zgodnie z rysunkiem nr A/5 nawiązanie do istniejącej oryginalnej stolarki.

10 7. PROGRAM PRAC RENOWACYJNYCH I PRZY WYMIANIE DRZWI 7.1. Program prac renowacyjnych Konserwacja drzwi zewnętrznych frontowych i tylnych. Stolarkę drzwiową naleŝy dokładnie zinwentaryzować, sprawdzić ubytki, zdjąć i przewieść do wyspecjalizowanego warsztatu. Następnie naleŝy oczyścić ze starej farby oraz innych środków. Elementy konstrukcyjne drzwi oraz płyciny, belki wstawki będące w złym stanie technicznym naleŝy zdemontować i zastosować nowe wzorując się na istniejących. Brakujące elementy naleŝy odtworzyć wzorując się na istniejących, elementy wtórne naleŝy zastąpić nowymi wzorowanymi na oryginalnych. Okucia zdemontować, wyremontować i załoŝyć ponownie. Odrestaurowane drzwi zakonserwować, pomalować zgodnie z projektem kolorystyki, okuć i załoŝyć. Przy zastosowaniu nowych okuć naleŝy zastosować okucia dobrze komponujące się ze stylistyką drzwi - tzw. retro. W projekcie zaproponowano jednolitą klamkę dla wszystkich drzwi zarówno nowych jak i poddanych renowacji pokazano ją na zdjęciu istniejących nowych drzwi znajdujących się przy ulicy Przemysłowej w Poznaniu. Stolarka drzwiowa do renowacji Wytypowano drzwi do renowacji nr 2, nr 3. Zakres i kolejność prac konserwatorskich: 1. DemontaŜ skrzydeł stolarki drzwiowej z pozostawieniem framugi, listew maskujących ościeŝa. OścieŜe naleŝy poddać renowacji in situ. 2. Oczyszczenie z zabrudzeń oraz usunięcie wtórnych łuszczących się warstw lakierów (zastosowanie metod mechanicznych, fizykomechanicznych oraz chemicznych stosowanie rozpuszczalników w okładach). 3. W miejscach, gdzie stwierdzono korozję biologiczną drewna dezynfekcja 2% roztworem Biotin R. 4. W miejscach ataku owadów drewnojadów: dezynfekcja preparatem Per-Xil10. Stosowanie preparatu metodami pędzlowania, przez spryskiwanie, iniekcję (wstrzykiwanie za pomocą strzykawki i igły do otworów wylotowych). 5. W przypadku stwierdzenia znacznego osłabienia struktury drewna - impregnacja wzmacniająca drewna 10% roztworem Paraloidu B 72 w toluenie (impregnacja

11 przez iniekcję, podciąganie kapilarne, pędzlowanie). 6. Wykonanie napraw stolarskich: flekowanie drewna, dorabianie brakujących profili, sklejenie poluzowanych łączeń, ram, wzmocnienie poszczególnych elementów. 7. Uzupełnienie mniejszych, brakujących fragmentów drewna lub pęknięć w strukturze drewna masą epoksydową Araldite SV/HV 36. Uzupełnianie drobnych ubytków masą szpachlową do drewna Tikkurila Colowood Wood Putty. 8. ZałoŜenie nowych powłok malarskich. Proponuje się naniesienie nowych powłok zabezpieczających w technice mazerunku (technika historyczna) w kolorze kasztan. 9. Całkowita wymiana przeszklenia na szkło bezpieczne matowe, przezroczyste lub ornamentowe ( do uzgodnienia). Nie moŝna ocenić, czy którekolwiek z istniejących szkleń jest oryginalne, zatem proponuje się ujednolicenie szklenia we wszystkich drzwiach. 10. Okucia drzwi zawiasy: zawiasy naleŝy oczyścić z wtórnych powłok metodami mechanicznymi i chemicznymi (środki zmydlające np. Remosol). Powierzchnię odtłuścić alkoholem. Elementy skorodowane zawiasów naleŝy zastosować inhibitor korozji (np.tanina). Następnie naleŝy nanieść powłoki zabezpieczające metal w kolorze drzwi (np. farba alkidowa). Ze względu na zły stan klamek w drzwiach oryginalnych oraz nieprzewidywalny efekt ich naprawy, jak równieŝ prawdopodobną konieczność montaŝu klamek do automatycznego otwierania drzwi proponuje się montaŝ klamek nowych..zaleca się klamki i szyldy mosięŝne w stylu retro - dobrze komponujące się ze stylistyką drzwi. 11. Elementy kute: elementy okratowania Renowacja polegająca na oczyszczeniu ściernym z powłok malarskich i produktów korozji metalu (piaskowanie, szczotkowanie) oraz naniesieniu nowych powłok zabezpieczających metal warstwa antykorozyjna oraz naniesienie nowych powłok malarskich. NaleŜy wykonać konieczne naprawy kowalskie, w tym rekonstrukcje brakujących elementów, drobne uszkodzenia wypełnić kitem epoksydowym do metalu. Elementy okratowania pomalować w kolorze grafitowym RAL Drzwi przeznaczone do renowacji nie podlegają przeróbkom sposobu otwierania ( na zewnątrz, czy do wewnątrz). Wszystkie drzwi ( nowe i poddane renowacji) otwierają się do środka jak to było pierwotnie w drzwiach oryginalnych.

12 7.2. Program prac przy wymianie drzwi Stolarka drzwiowa do renowacji Wytypowano drzwi do wymiany - nr1, nr4, nr5 Drzwi nr 4 są drzwiami oryginalnymi, jadnak bardzo zniszczonymi, w związku z tym zostaną odtworzone z zachowaniem wymiarów, plastyki, materiału jak i sposobu otwierania. Planuje się wymianę występującej obecnie wtórnej wewnętrznej stolarki drzwiowej oraz zniszczonej oryginalnej ( odtworzenie) według następujących wymagań: 1. Nowe drzwi naleŝy wykonać z odtworzeniem ich oryginalnych wymiarów, konstrukcji i plastyki, na podstawie analizy zachowanych oryginalnych drzwi i załączonych rysunków ( patrz część rysunkowa) 2. Wymiary podane na rysunkach naleŝy sprawdzić w naturze 3. Drzwi wykonać z drewna dębowego 4. W przypadku drzwi, które były wymieniane w okresie uŝytkowania budynku, a nie są zgodne z ich pierwotnym odpowiednikiem, naleŝy przywrócić ich historyczny wygląd. 5. Stolarkę naleŝy odpowiednio zabezpieczyć poprzez impregnację 6. Zastosować okucia spełniające wszelkie współczesne wymagania techniczne i uŝytkowe, zachowując w przypadku elementów widocznych charakter retro 7. Zaleca się klamki i szyldy mosięŝne w stylu retro - zastosowanie okuć współczesnych, dobrze komponujących się ze stylistyką drzwi. 8. Kolorystyka drzwi zewnętrznych - proponuje się odtworzenie kolorystyki drzwi według analizy zachowanych warstw. Dla spójności układu przyjęto dla wszystkich drzwi jednolite wymalowania. W przypadku braku moŝliwości utalenia pierwotnych wymalowań, proponuje się kolor : kasztan 9. WyposaŜenie w uszczelkę, zamek ( ewentualnie zamek do otwierania automatycznego drzwi w uzgodnieniu z inwestorem) 10. Szklenie szkłem bezpiecznym matowym, przezroczystym lub ornamentowym ( do uzgodnienia) 7.3. Roboty instalacyjne elektryczne : a) uzgodnienie automatyki otwierania drzwi pomiędzy inwestorem a wykonawcą drzwi; b) roboty wynikające z przyjętych rozwiązań dotyczących automatyki otwierania drzwi

13 UWAGA: Przed przystąpieniem do prac remontowych Wykonawca musi dokonać pomiarów ościeŝy otworów ściennych według zasad podanych w normie PN-ISO :1994 Tolerancje w budownictwie. Metody pomiaru budynków i elementów budowlanych. Usytuowanie punktów pomiaru DemontaŜ stolarki drzwiowej Zakres i kolejność wykonywania robót zgodnie z ustaleniami z UŜytkownikiem obiektu. DemontaŜ elementów stolarki drzwiowej prowadzić z zachowaniem zasad bezpieczeństwa, przy uŝyciu odpowiedniego sprzętu i narzędzi. Materiały z rozbiórki naleŝy sukcesywnie usuwać poza teren obiektu, zgodnie z wymogami przepisów ustawy: O odpadach i ustawy: Prawo ochrony środowiska MontaŜ stolarki drzwiowej Ze względu na cięŝar skrzydła drzwiowego oraz częstotliwość jego zamykania i otwierania, szczególną uwagę naleŝy zwracać na stabilne i trwałe osadzenie ościeŝnicy. Niezbędne jest stosowanie odpowiednich łączników rozporowych lub wkręcanych albo kotew montaŝowych, o wymiarach i w ilości wynikających z instrukcji montaŝu danych drzwi. Prace naleŝy prowadzić zg. z Instrukcja ITB nr 421/2006 pt. Warunki Techniczne wykonania i odbioru robót budowlanych. Część B: Roboty wykończeniowe, zeszyt 6: MontaŜ okien i drzwi balkonowych. Czynności montaŝowe moŝna podzielić na następujące etapy: - przygotowanie otworu ; - uzupełnienie ubytków w murze; - ustawienie i umocowanie drzwi w otworze ; - uszczelnienie ewentualnych szczelin - przeprowadzenie regulacji - uzupełnienie tynków i wykończenie dolegających ścian Uwaga: Drzwi montować zgodnie z zaleceniami i kartami instrukcji technicznej producenta stolarki.

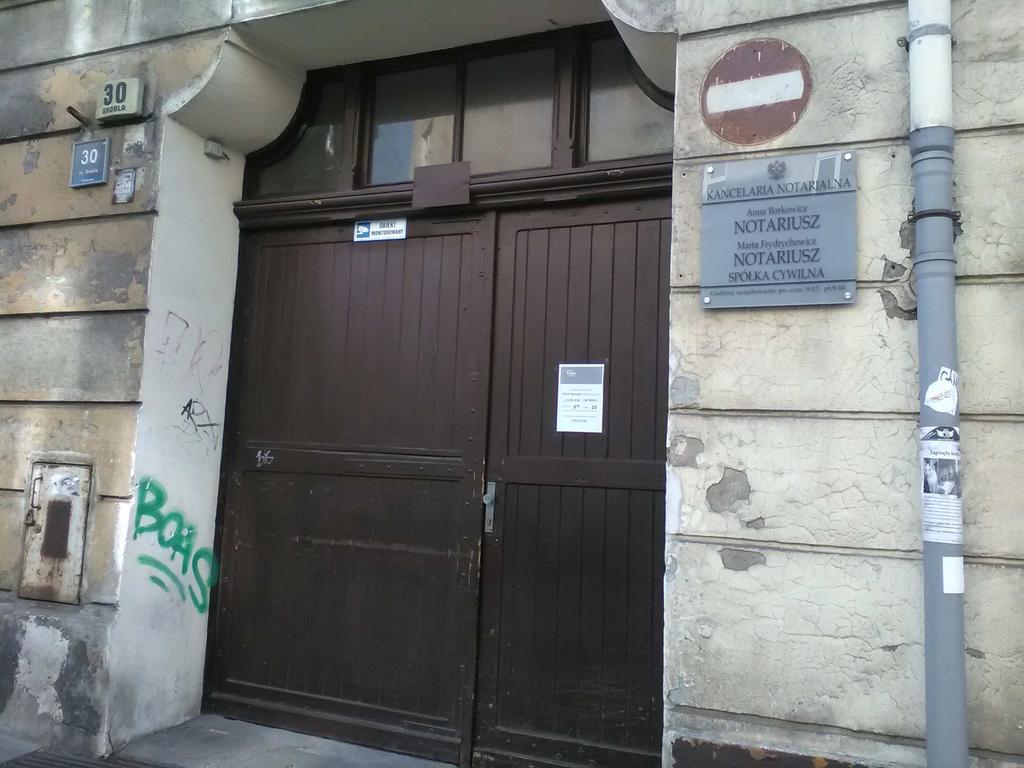

14 8. INWENTARYZACJA STOLARKI DRZWIOWEJ Nazwa obiektu: DRZWI ZEWNĘTRZNE nr 1- wtórne, nadświetle oryginalne; Lokalizacja obiektu: wejście od ulicy Grobla 30; Czas wykonania drzwi: wtórnych - brak danych, nadświetle ok.1901r. Ilość: 1 sztuka Oznaczenie na rysunku: Nr 1 Typ konstrukcji:ramowo-płycinowa Fot. 1. Awers Opis: -drzwi zewnętrzne, drewniane, ramowo- płycinowe, dwuskrzydłowe, otwierane do środka, ze stałym, nadświetlem; -awers i rewers nadświetla ozdobny; Opis skrzydła drzwi wtórne skrzydła o zróŝnicowanej szerokości: -skrzydło w konstrukcji ramowo-płycinowej, dwukwaterowe z wypełnieniem z desek ; Opis nadświetla- oryginalne: - w kształcie prostokąta, przeszklone szkłem bezbarwnym, ornamentowym, szklone na kit szklarski dzielone profilowanymi szczeblinami Opis ślemienia: - belka profilowana; Okucia: Fot. 2. Rewers Fot. 3. Rewers

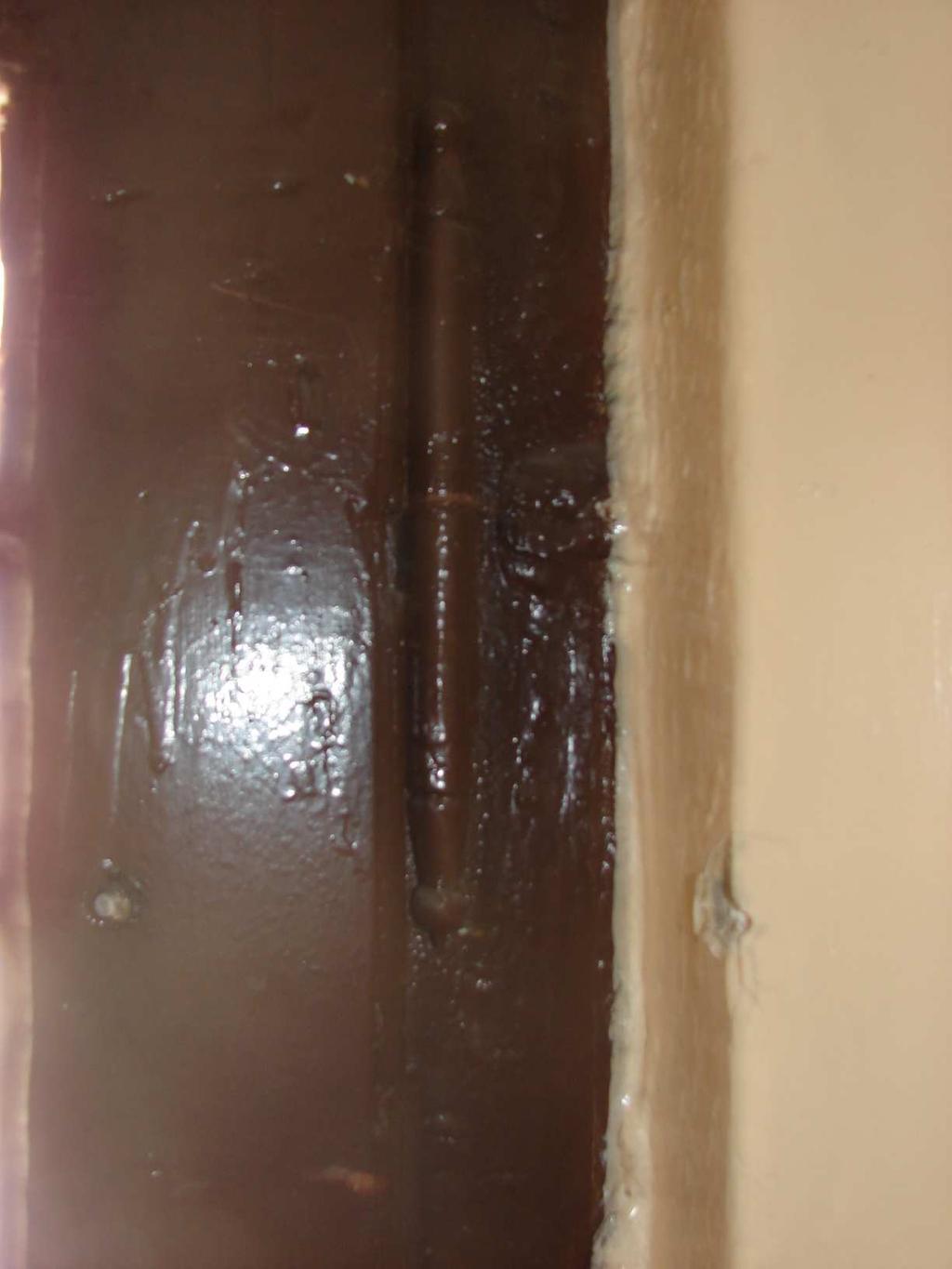

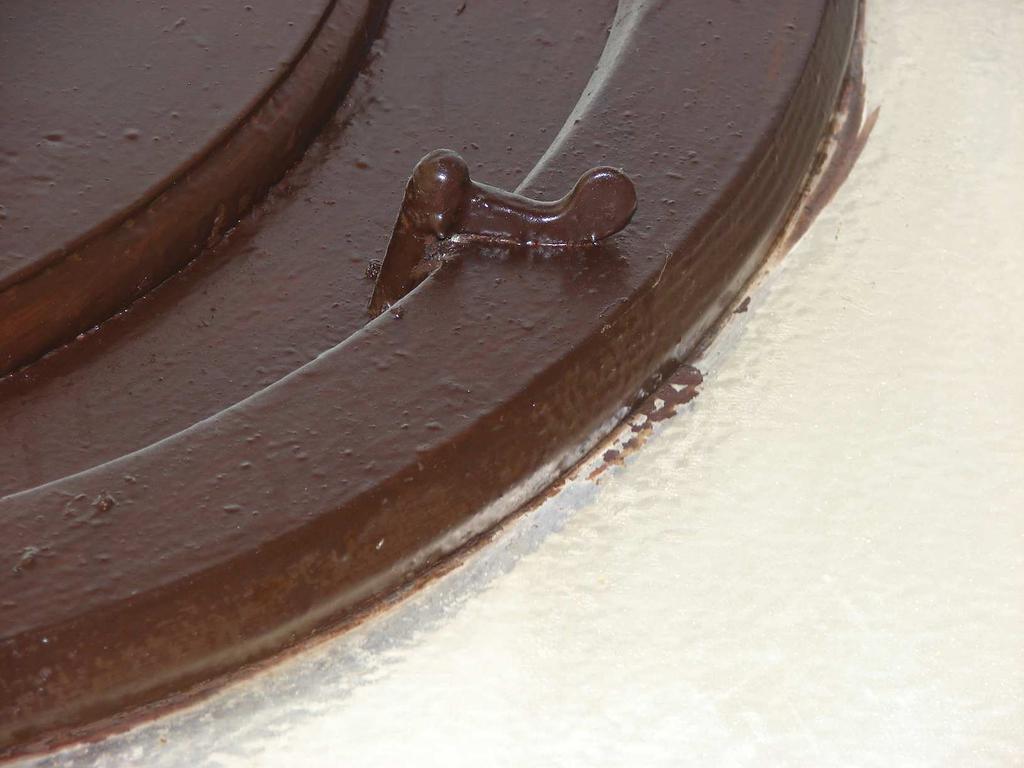

15 zawiasy - wtórne, klamki Fot. 4 Rewers. Wtórne okucia skrzydeł i ościeŝnicy bramy Fot. 5 Rewers. Oryginalne okucie nadświetla Fot. 6 Rewers. Oryginalne okucie nadświetla Wytyczne do remontu: Drzwi do wymiany z zachowaniem oryginalnego nadświetla

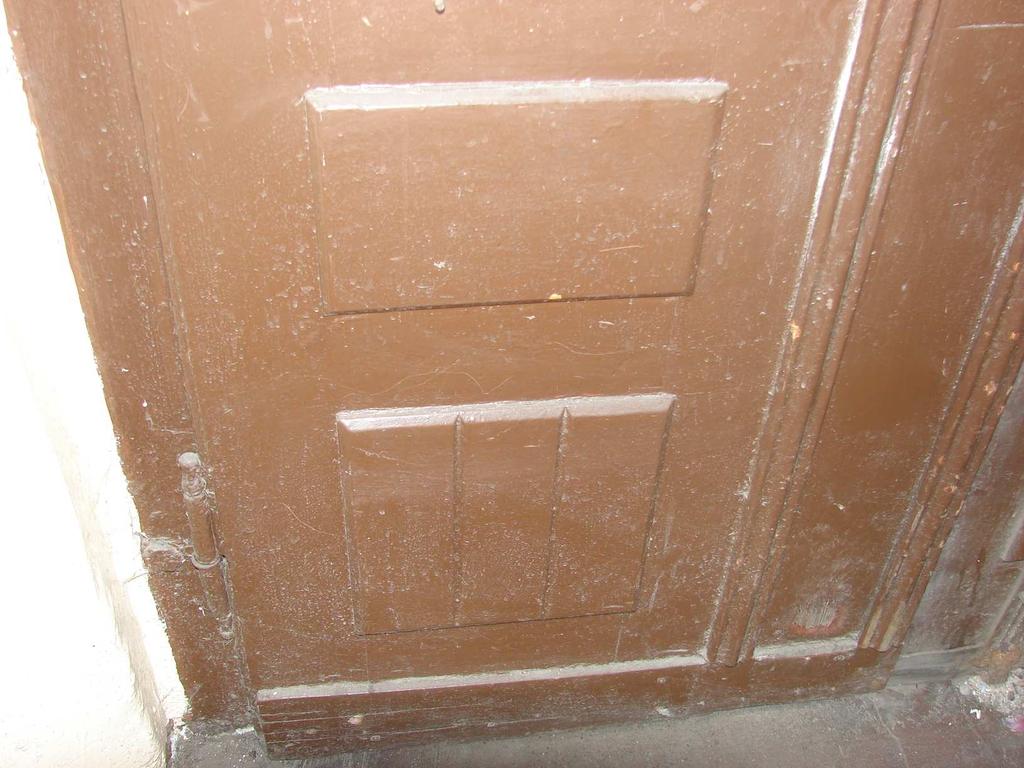

16 Nazwa obiektu:drzwi ZEWNĘTRZNEoryginalne nr 2 Lokalizacja obiektu: Drzwi od strony podwórka ; Czas wykonania drzwi: ok.1901 r. Ilość: 1 sztuka Oznaczenie na rysunku: Nr 2 Typ konstrukcji:ramowo-płycinowa Fot. 7 Awers. Opis: -brama zewnętrzna, drewniana, trójskrzydłowa( jedno główne skrzydło drzwiowe oraz dwa boczne mniejsze), otwierane do środka, ze stałym nadświetlem; -awers i rewers ozdobny; Opis skrzydła drzwi: -skrzydło w konstrukcji ramowo-płycinowej, trójkwaterowe: dolne dwie kwatery z ozdobną płyciną w kształcie prostokąta, zdobione profilowaniami rzeźbionymi w ramach konstrukcyjnych, wyŝsza z wysuniętym mniejszym fazowanym prostokątem i lustrem płyciny cofniętym, dolna z wypełnieniem z fazowanych desek i lustrem płyciny cofniętym; -górna kwatera przeszklona szkłem bezbarwnym, w kształcie dwóch wydłuŝonych,stojących prostokątów zdobionych profilowaniami rzeźbionymi w ramach konstrukcyjnych oraz profilowanymi szczeblinami o dwóch róŝnych formach, przeszklone szkłem bezbarwnym wtórnym, szklone na kit szklarski oraz silikon. Opis nadświetla: - w kształcie prostokąta podzielonego na trzy kwatery profilowanymi szczeblinami, przeszklone szkłem bezbarwnym, szklone na kit szklarski, kaŝda kwatera podzielona profilowanymi krzyŝującymi się szczeblinami. Opis nadproŝa -ślemię: - belka profilowana; Okucia: -oryginalne zawiasy, klamka wtórna, szyld oryginalny; Wytyczne do remontu: Drzwi do renowacji Fot. 8 Rewers. Fot. 9 Awers. Odsłonięcie warstw wymalowań

17 Nazwa obiektu:drzwi ZEWNĘTRZNE oryginalne nr3 Lokalizacja obiektu: Fasada cz. pałacowej, zejście do piwnic na lewo od zejścia; Czas wykonania drzwi: ok.1901 r. Ilość: 1 sztuka Oznaczenie na rysunku: Nr3 Typ konstrukcji:ramowo-płycinowa Fot. 10 Awers. Opis: -drzwi zewnętrzne, drewniane, dwuskrzydłowe, otwierane do środka; -awers i rewers ozdobny; Opis skrzydła drzwi: -skrzydło w konstrukcji ramowo-płycinowej, trójkwaterowe: dolne dwie kwatery z ozdobną płyciną w kształcie prostokąta, zdobione profilowaniami rzeźbionymi w ramach konstrukcyjnych, wyŝsza z wysuniętym mniejszym fazowanym prostokątem i lustrem płyciny cofniętym, dolna z wypełnieniem z fazowanych desek i lustrem płyciny cofniętym; -górna kwatera przeszklona szkłem bezbarwnym, w kształcie dwóch wydłuŝonych, stojących prostokątów zdobionych profilowaniami rzeźbionymi w ramach konstrukcyjnych oraz profilowanymi szczeblinami o dwóch róŝnych formach, przeszklone szkłem bezbarwnym wtórnym, szklone na kit szklarski oraz silikon. - szkło uŝyte do przeszklenia kwatery górnej wtórne, bezbarwne; Fot. 11 Rewers. Fot. 12 Rewers. Wtórna klamka aluminiowpozostawiona oryginalna, dekoracyjna nakładka

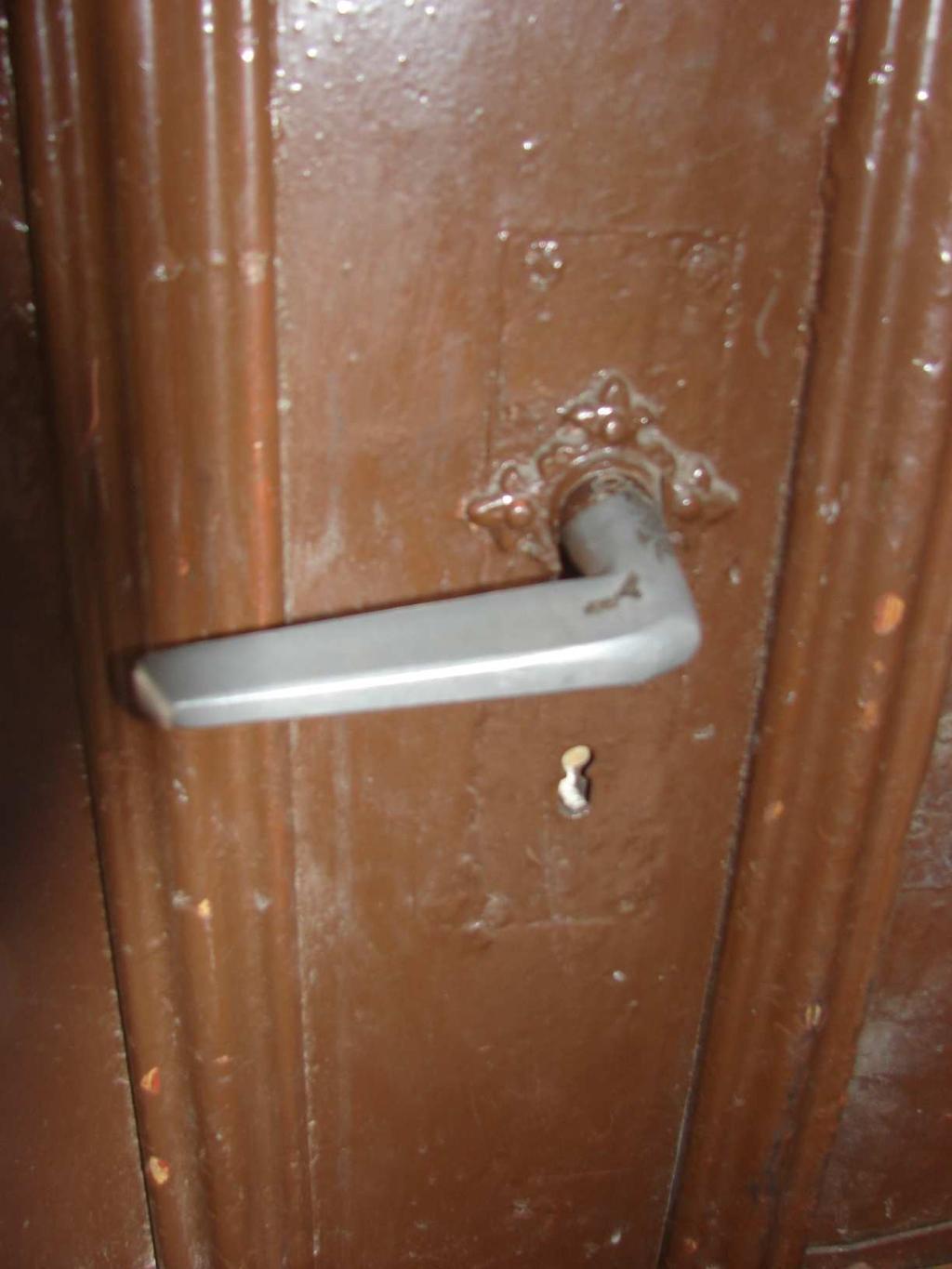

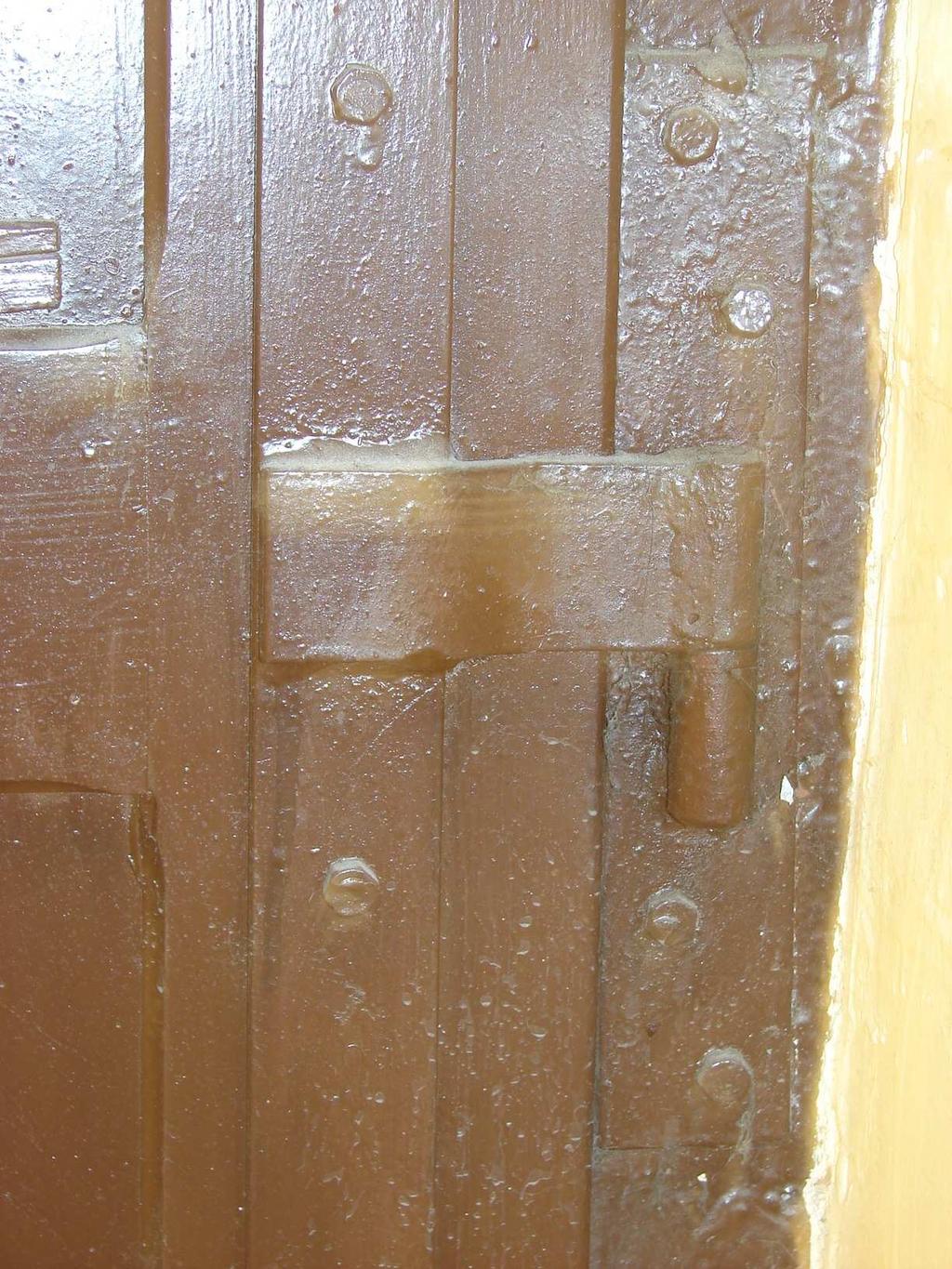

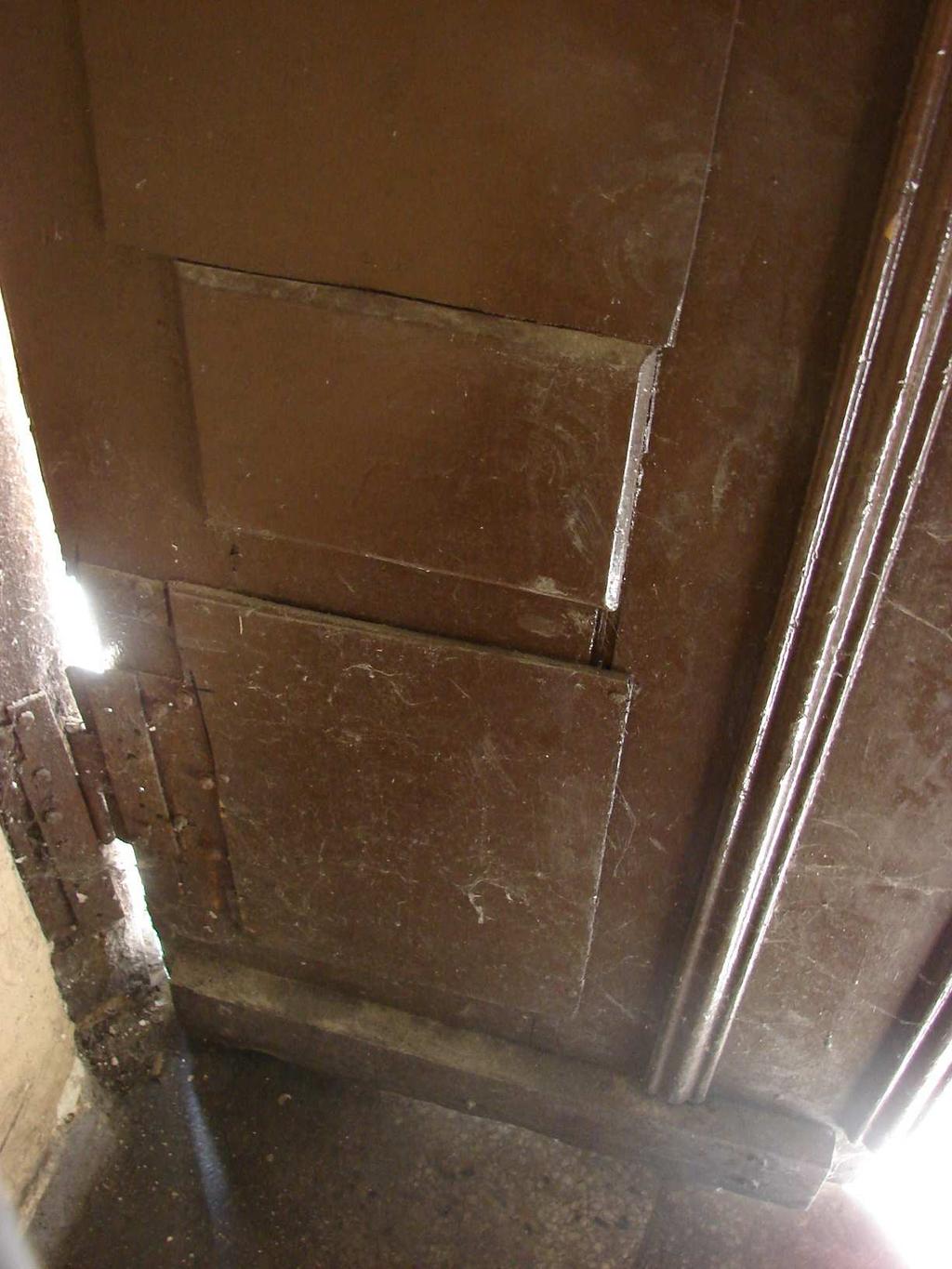

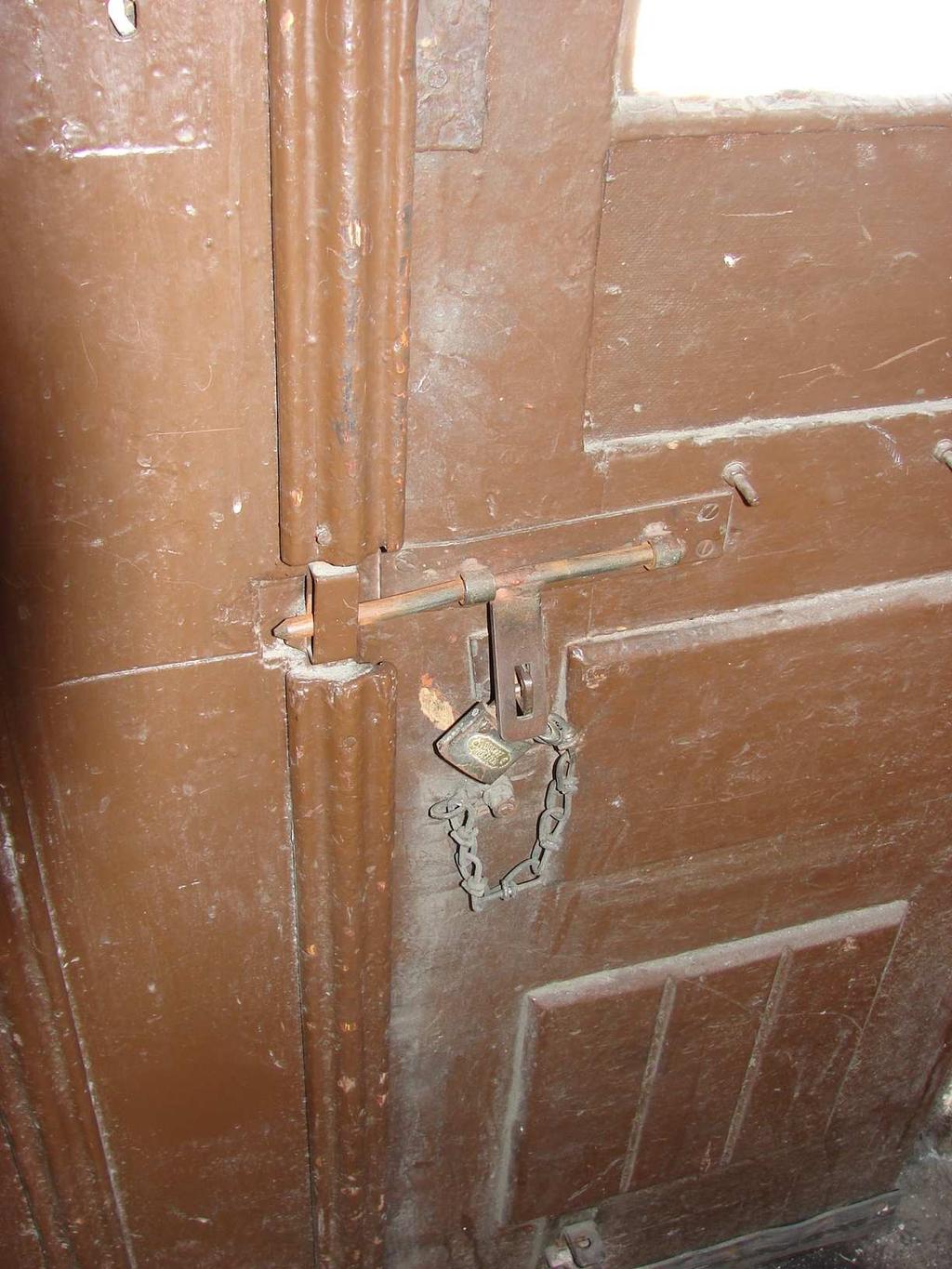

18 Okucia: -oryginalne zawiasy, malowane farbą -klamka metalowa, przypuszczalnie oryginalne Fot. 13 Rewers. Skrzydło drzwi z płycinami z wystającym licem. Widoczne listwy profilowane, przylgowe Fot. 14 Rewers Okucie oryginalne, pomalowane farbą Fot. 15 Awers. Drzwi opuszczone na zawiasach Fot. 16 Rewers. Zamontowane wtórne, dodatkowe zamki nakładane. Usunięty fragment listwy przylgowej Wytyczne do remontu: Drzwi do renowacji

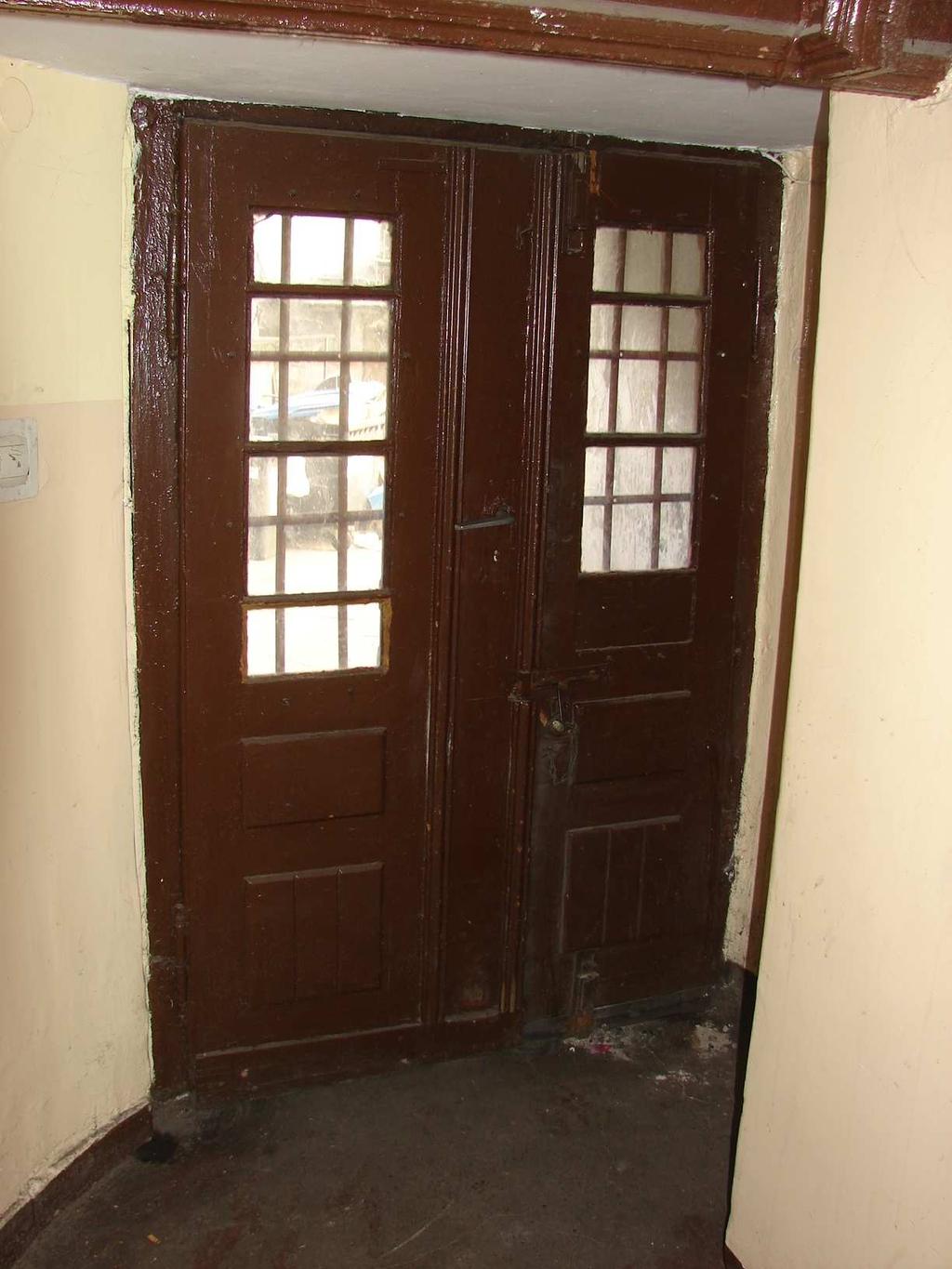

19 Nazwa obiektu: DRZWI ZEWNĘTRZNE częściowo oryginalne z wieloma wtórnymi naprawami nr 4 Lokalizacja obiektu: drzwi od podwórza ; Czas wykonania drzwi: ok.1901r.z wieloma późniejszymi naprawami, Ilość: 1 sztuka Oznaczenie na rysunku: Nr 4 Typ konstrukcji:ramowo-płycinowa Fot. 17 Awers. Opis: -drzwi zewnętrzne, drewniane, dwuskrzydłowe, otwierane do środka, oryginalne drzwi były identyczne jak drzwi nr3 -drzwi są obecnie pozbawione wielu oryginalnych elementów dekracyjnych; Opis skrzydła drzwi: -skrzydło pierwotne w konstrukcji ramowo-płycinowej, obecnie częściowo pozbawione elementów wypełniających ramę płycin zewnętrznych dolnych oraz płyciny górnej oszklonej; Okucia: -zawiasy : częściowo oryginalne; -klamki: brak Fot. 18 Rewers.

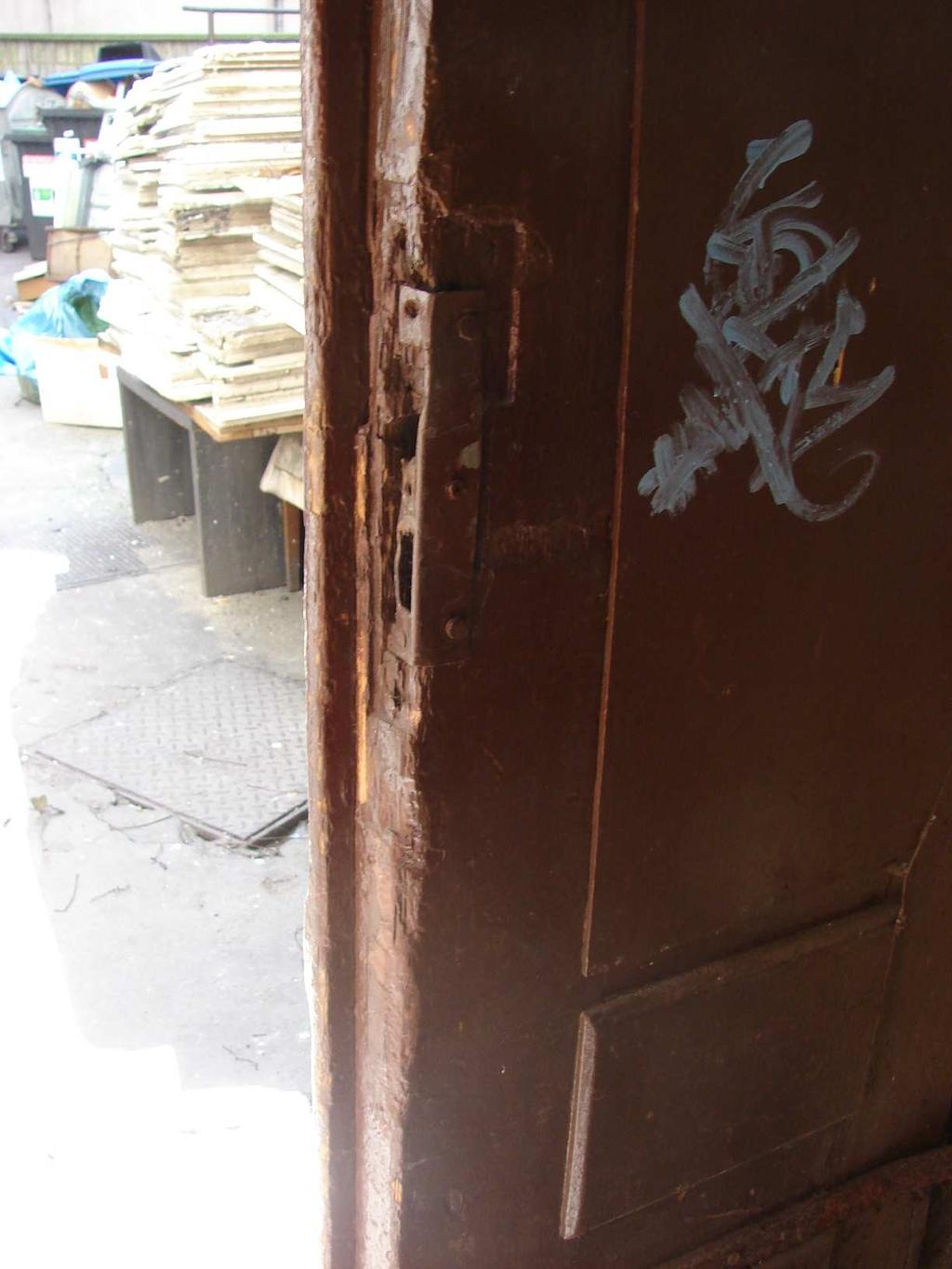

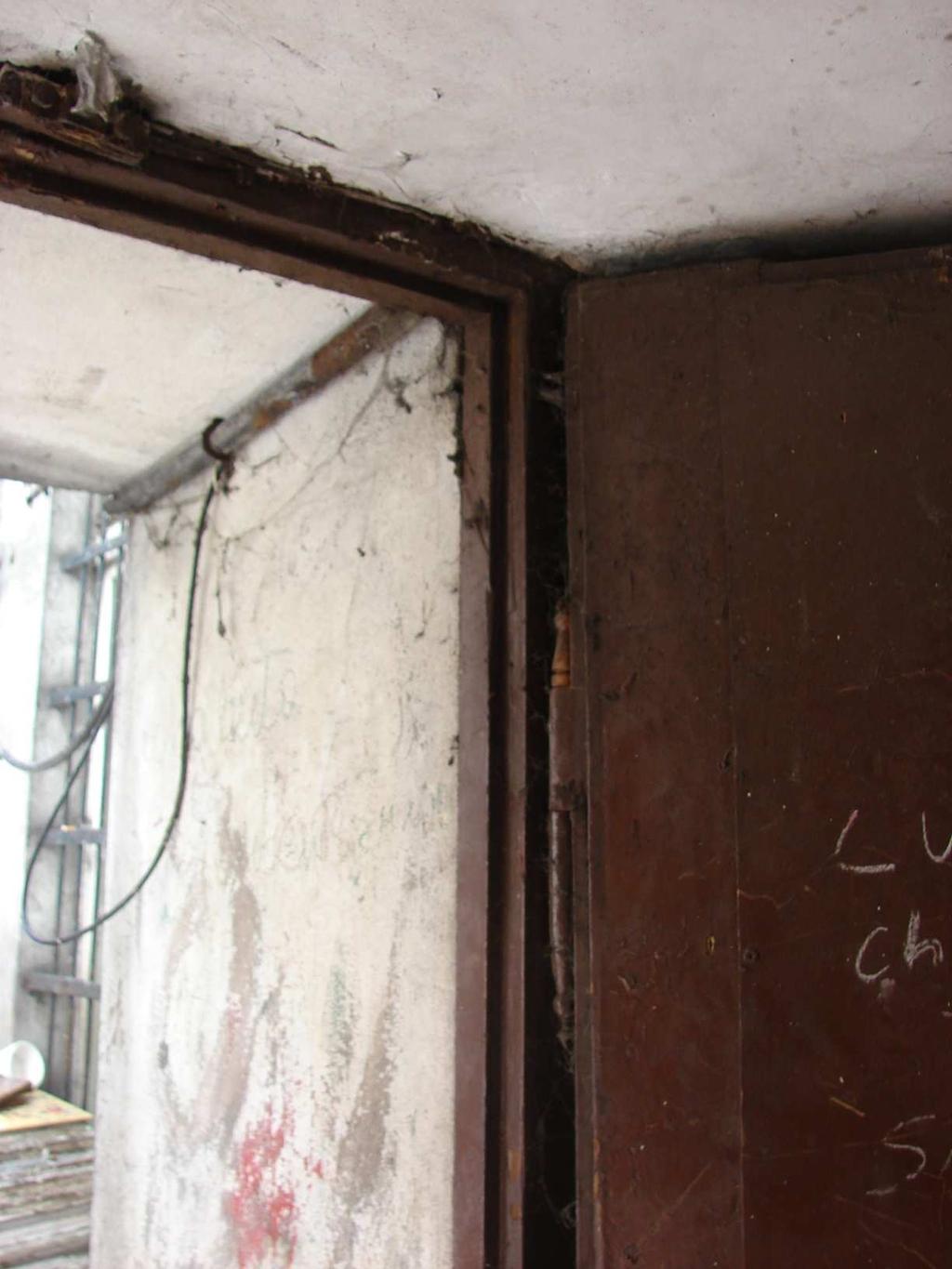

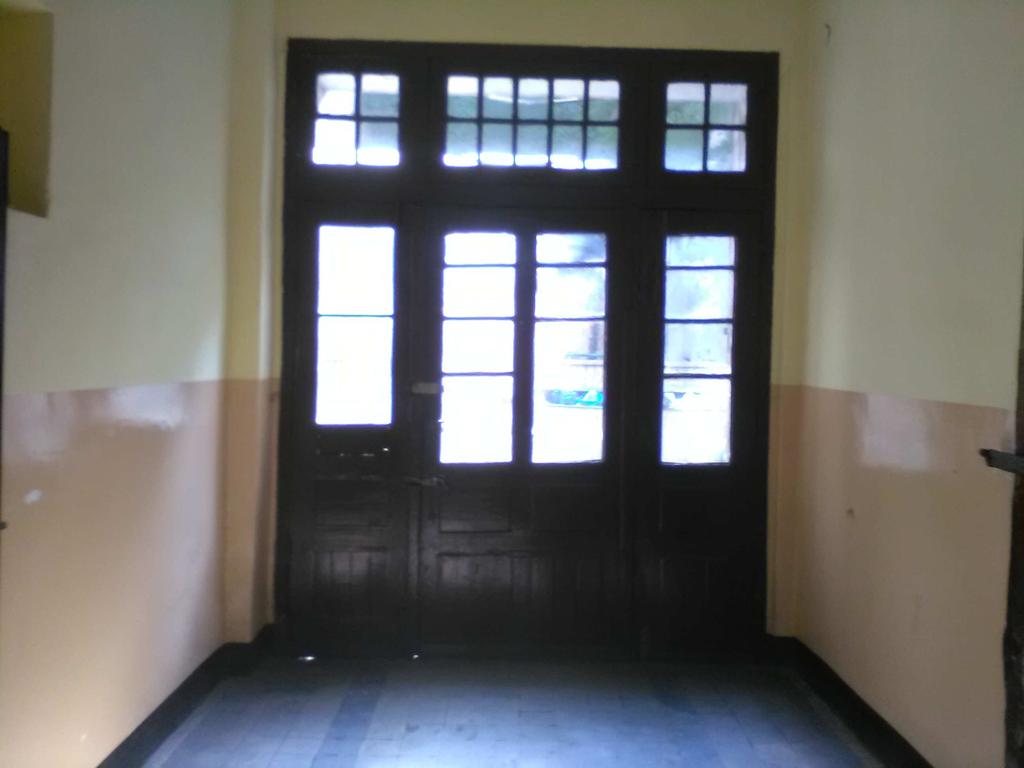

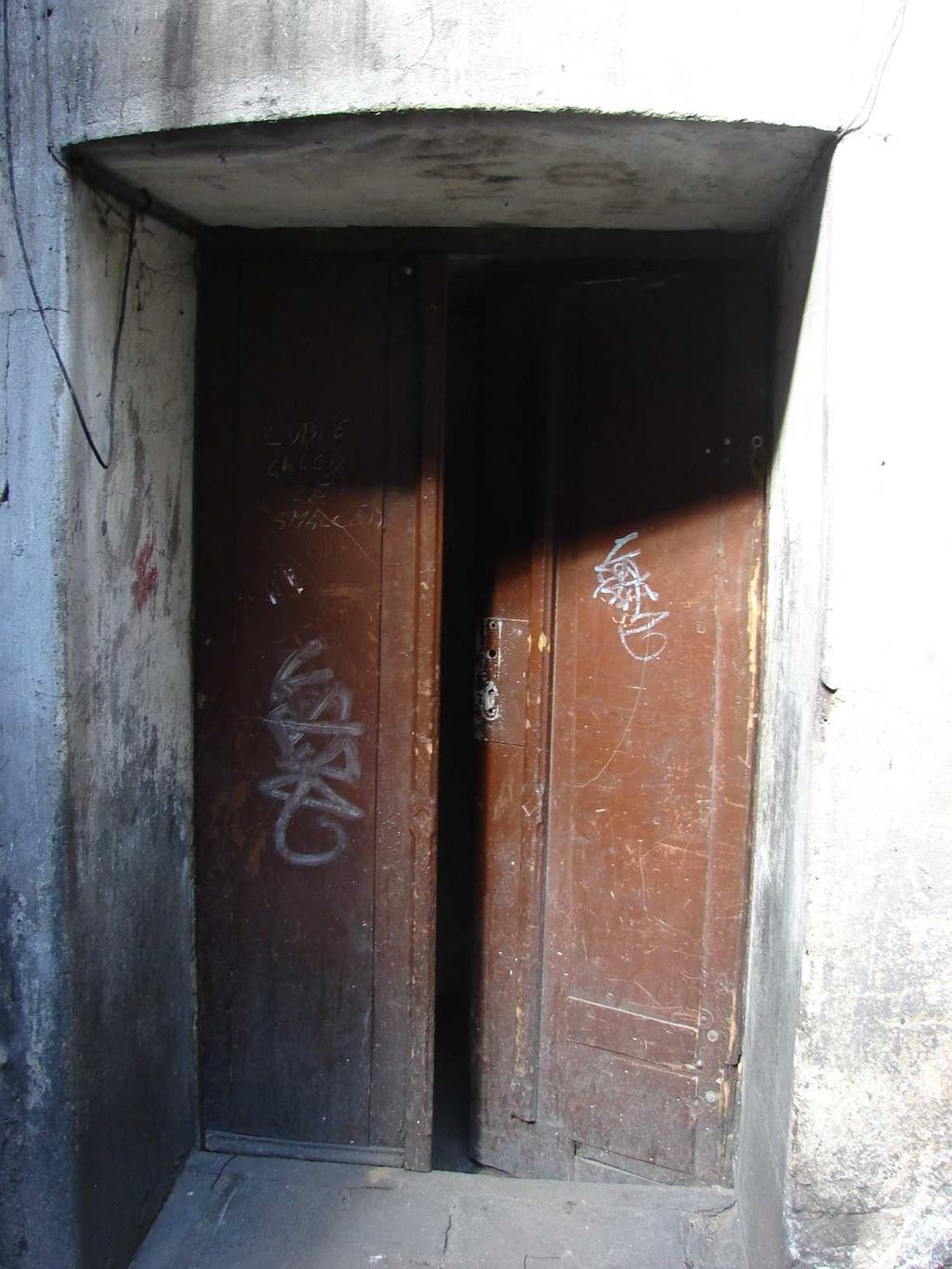

20 Fot. 19 Rewers. Fot. 20 Rewers. Fot. 21 Awers. Wytyczne do remontu: Drzwi do wymiany ( odtworzenia ) Fot. 22 Rewers.

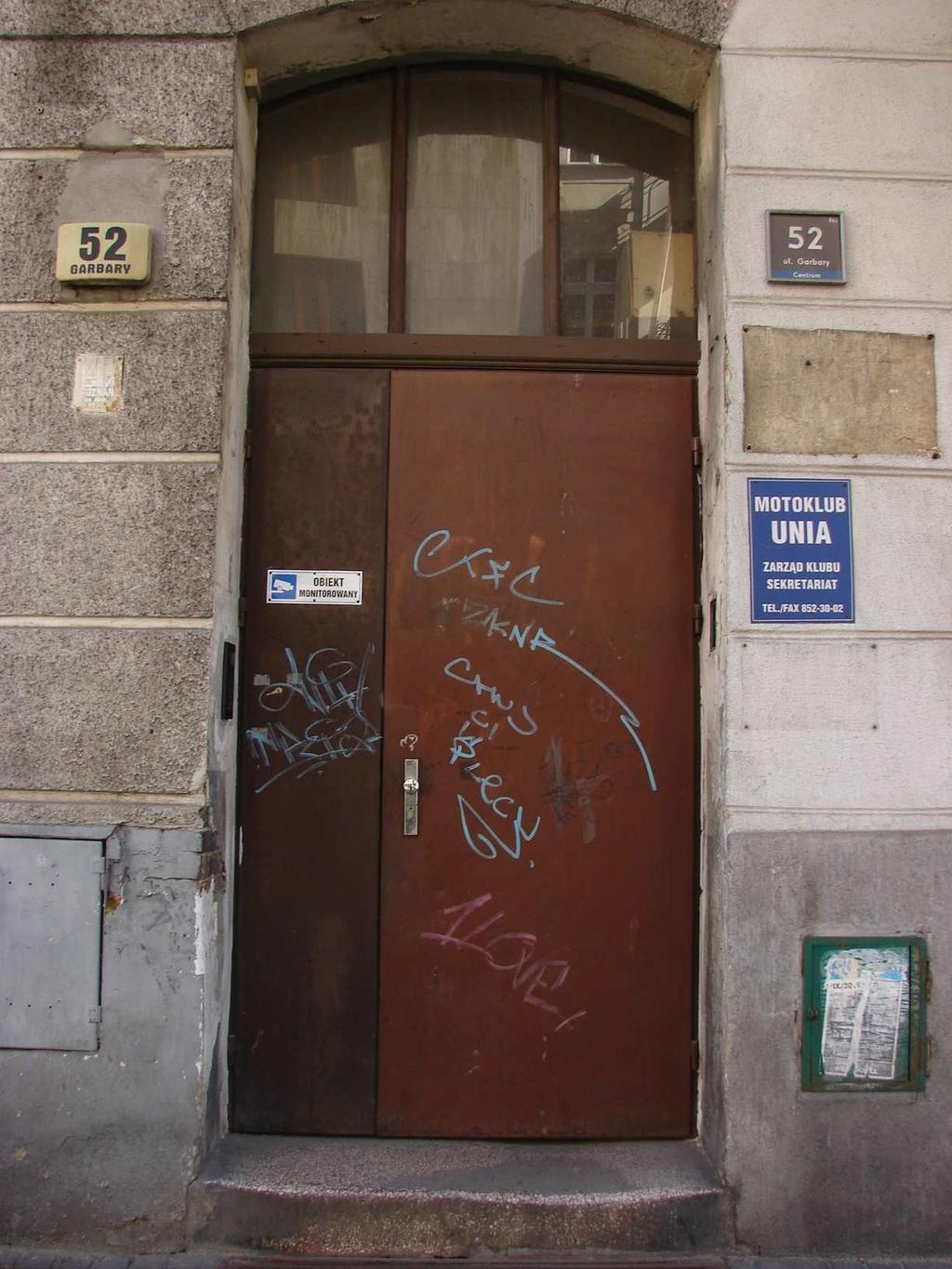

21 Nazwa obiektu:drzwi ZEWNĘTRZNE wtórne nr 5 Lokalizacja obiektu: wejście do budynku od ulicy Garbary 52; Czas wykonania drzwi: brak danych, Ilość: 1 sztuka Oznaczenie na rysunku: Typ konstrukcji: skrzydła drzwiowe stalowe, pozostałe elementy drewniane Fot. 23 Awers. Opis: -drzwi zewnętrzne drewniano - stalowe, dwuskrzydłowe, otwierane do środka, ze stałym, nadświetlem; Opis skrzydła drzwi: -skrzydło pierwotne w konstrukcji drewnianej ramowopłycinowej, obecnie zastąpione skrzydłami stalowymi; Opis nadświetla: - zamknięte łukiem odcinkowym, przeszklone szkłem bezbarwnym, szklone na kit szklarski dzielone pionowymi, profilowanymi szczeblinami; Opis nadproŝa - ślemię: - belka drewniana profilowana; Okucia: zawiasy wtórne, klamka wtórna Fot. 24 Rewers. Wytyczne do remontu: Drzwi do wymiany

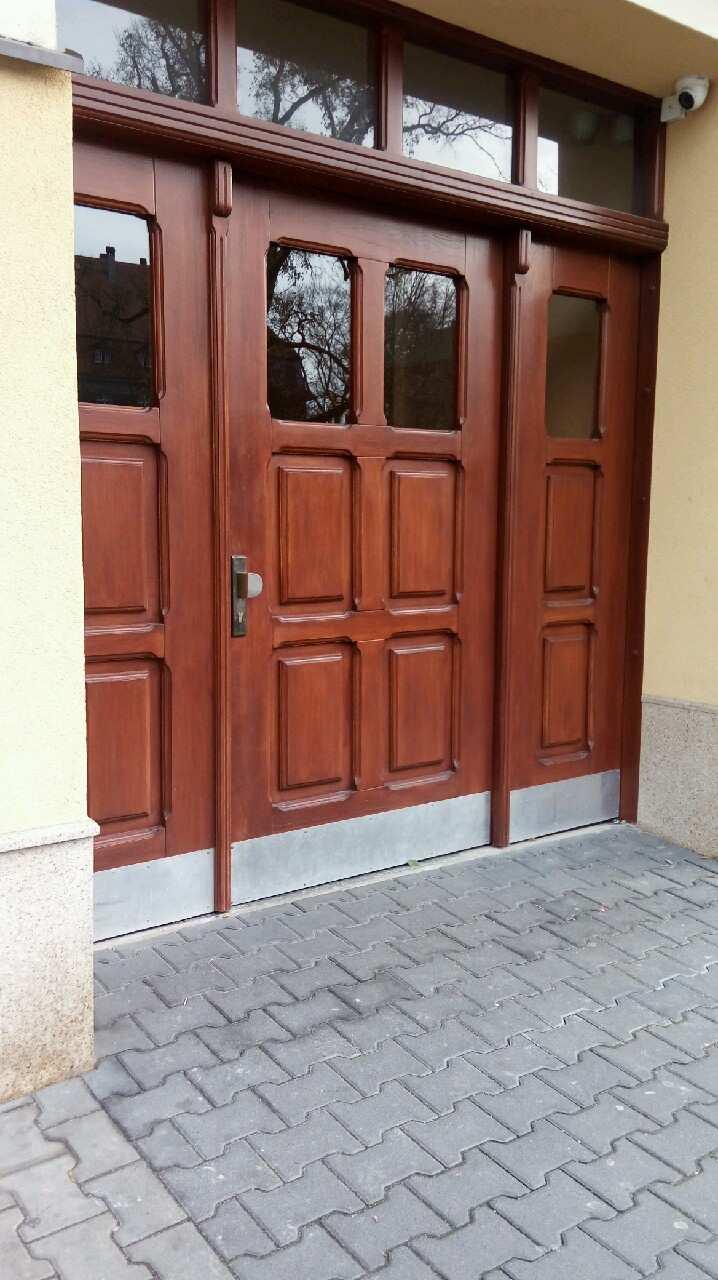

22 Fot. 25 ( brama zlokalizowana przy ulicy Przemysłowej w Poznaniu) Przykład bramy zewnętrznej drewnianej trójskrzydłowej wzór dotyczący kolorystyki, szklenia, klamki oraz sposobu zabezpieczenia dolnej części skrzydeł drzwiowych

23 9.WARUNKI OCHRONY P.POś Budynek mieszkalny, wielorodzinny kamienica kategoria zagroŝenia ludzi - ZL IV, lokale uŝytkowe ZL III Zgodnie z rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie projekt remontu drzwi w aspekcie ochrony p.poŝ podlega następującym przepisom : Z pomieszczeń przeznaczonych na pobyt ludzi powinna być zapewniona moŝliwość ewakuacji w bezpieczne miejsce na zewnątrz budynku lub do sąsiedniej strefy poŝarowej, bezpośrednio albo drogami komunikacji ogólnej, zwanymi dalej drogami ewakuacyjnymi. 4. Drzwi stanowiące wyjście ewakuacyjne z budynku przeznaczonego dla więcej niŝ 50 osób powinny otwierać się na zewnątrz. Wymaganie to nie dotyczy budynku wpisanego do rejestru zabytków Łączną szerokość drzwi w świetle, stanowiących wyjścia ewakuacyjne z pomieszczenia, naleŝy obliczać proporcjonalnie do liczby osób mogących przebywać w nim równocześnie, przyjmując co najmniej 0,6 m szerokości na 100 osób, przy czym najmniejsza szerokość drzwi w świetle ościeŝnicy powinna wynosić 0,9 m, a w przypadku drzwi słuŝących do ewakuacji do 3 osób 0,8 m. 4. Szerokość drzwi stanowiących wyjście ewakuacyjne z budynku, z zastrzeŝeniem ust. 1, a takŝe szerokość drzwi na drodze ewakuacyjnej z klatki schodowej, prowadzących na zewnątrz budynku lub do innej strefy poŝarowej, powinna być nie mniejsza niŝ szerokość biegu klatki schodowej, określona zgodnie z 68 ust. 1 i Drzwi wieloskrzydłowe, stanowiące wyjście ewakuacyjne z pomieszczenia oraz na drodze ewakuacyjnej, powinny mieć co najmniej jedno, nieblokowane skrzydło drzwiowe o szerokości nie mniejszej niŝ 0,9 m. 10.UWAGI KOŃCOWE UWAGI OGÓLNE Przed przystąpieniem do realizacji robót Wykonawca ma obowiązek dokonać wizji elementów objętych opracowaniem oraz sprawdzenia wymiarów bezpośrednio na budowie. Przedmiotowy obiekt znajduje się pod ochroną konserwatorską, a w związku z

24 tym wszystkie prace wykonywane na obiekcie naleŝy wykonywać ze szczególną starannością, w oparciu o sprawdzone i dobrej jakości materiały. Przy wykonywaniu prac naleŝy bezwzględnie stosować się do zapisów Ustawy z dnia 23 lipca 2003r. o ochronie zabytków i opiece nad zabytkami (Dz.U. z dnia 17 września 2003r. nr 162 poz z późniejszymi zmianami). Prace naleŝy wykonać zgodnie ze sztuką budowlaną, wiedzą techniczną, instrukcją i aprobatą producenta, oraz zasadami BHP. Wszystkie prace powinny być wykonane pod nadzorem osoby posiadającej właściwe uprawnienia zawodowe. NiezaleŜnie od stałego nadzoru technicznego prowadzonego przez wykonawcę robót, powinien być prowadzony jednocześnie nadzór inwestorski a w miarę potrzeby autorski. W rejonie wykonywanych prac naleŝy stosować wymagane technologią zabezpieczenia w celu ochrony osób trzecich. WARUNKI WYKONYWANIA PRAC Wszystkie przyjęte do wykonywania remontu materiały budowlane i technologie naleŝy stosować w sposób określony w kartach technicznych producenta. Roboty remontowe, a takŝe ich odbiór powinny być prowadzone zgodnie z przepisami technicznobudowlanymi, obowiązującymi Polskimi Normami, jak równieŝ zasadami wiedzy technicznej i przepisami BHP, pod nadzorem i kierownictwem osób do tego uprawnionych, przy uŝyciu wyrobów budowlanych dopuszczonych do obrotu i powszechnego stosowania w budownictwie na terenie Rzeczypospolitej Polskiej. OBSZAR ODZIAŁYWANIA OBIEKTU Prace związane z remontem odnoszącym się do wymiany drzwi zewnętrznych od strony ulicy Grobla i Garbary mogą powodować wyjście z pracami poza granicę działki o nr geod. 8/1, wymagana jest zatem zgody właściela sąsiedniej działki o numerze geod.100. na zajęcie tej działki na czas remontu. Opracowanie : mgr inŝ. arch. Małgorzata Adamkiewicz- Baczyńska
