1 Zamawiający: Urząd Miasta Stołecznego Warszawy Urząd Dzielnicy Mokotów Wydział Ochrony Środowiska dla Dzielnicy Mokotów Warszawa, ul. Wiktorska 91A Wykonawca: Ekoprojekt Jacek Jakóbik Żółwin, ul. Nadarzyńska Podkowa Leśna Stadium: PW Lokalizacja nasadzeń: PARK SZCZUBEŁKA W WARSZAWIE DZIAŁKA NR 42 OBRĘB 0524 Tom: Tytuł opracowania: Branża: BUDOWLANA PROJEKT REMONTU OGRODZENIA NA TERENIE W PARKU SZCZUBEŁKA Stanowisko Imię i Nazwisko Uprawnienia Podpis Opracował mgr inż. Jacek Jakóbik Architekt krajobrazu Nr archiwalny: Data: Nr egzemplarza: Nr umowy: Listopad

2 Spis treści Projekt wykonawczy 1. Część administracyjna Kopia uprawnień projektanta Oświadczenie projektanta Numer dyplomu architektura krajobrazu Część opisowa projekt wykonawczy Podstawa opracowania Zakres opracowania Stan istniejący Założenia projektowe Bilans obiektu oraz opis elementów ogrodzenia Furtka i przęsło ogrodzeniowe Brama Zestawienie uszkodzeń ogrodzenia na terenie w parku Szczubełka w Warszawie Zestawienie prac i materiałów Spis rysunków 15 ` 2

3 1. Część administracyjna Kopia uprawnień projektanta 3

4 4

5 1.2. Oświadczenie projektanta OŚWIADCZENIE OŚWIADCZAM, że projekt: Został sporządzony zgodnie z umową, obowiązującymi przepisami i zasadami wiedzy specjalistycznej oraz, że została wykonana w stanie kompletnym z punktu widzenia celu, któremu ma służyć. 5

6 Projektant:... Sprawdzający: Numer dyplomu architektura krajobrazu Ogr.5355/08 2. Część opisowa projekt wykonawczy 2.1. Podstawa opracowania 1 zlecenie Zamawiającego 2 wizja lokalna w terenie 3 zakres remontu wskazany przez zamawiającego 4 obowiązujące przepisy i normy prawne 2.2. Zakres opracowania Projektuje remontu ogrodzenia obejmuje naprawę zniszczonego cokołu ogrodzenia, usunięcie rdzy ze stalowych słupków, paneli ogrodzeniowych stalowych, bram oraz furtek oraz zabezpieczenie i pomalowanie. Projekt wskazuje także elementy paneli stalowych ogrodzeniowych, bram i furtek uszkodzonych mechanicznie oraz określa zakres ich naprawy Stan istniejący Remontowane ogrodzenie ogranicza park Szczubełka od ul. Powsińskiej w Warszawie 6

7 na długości 201 mb. Ogrodzenie to posiada dwie bramy stalowe oraz dwie furtki. Elementy stalowe ogrodzenia są silnie skorodowane, a farba posiada liczne odpryski Założenia projektowe Zgodnie z ustaleniami z inwestorem projekt wskazuje wszystkie elementy prac niezbędnych w celu wykonania kompletnego remontu istniejącego ogrodzenia. Całość ogrodzenia wraz z furtkami i bramami wymagają oczyszczenia, zabezpieczenia przed korozją i ponownego malowania w takim samym kolorze Bilans obiektu oraz opis elementów ogrodzenia - 214,14 mb długość ogrodzenia ( w tym 197,5 długość przęseł, 14,24 długość bram, 2,4 długość furtek - furtki 2 szt. - bramy 2 szt. - ilość przęseł 79 szt Furtka i przęsło ogrodzeniowe 7

Parametry techniczne furtki: - słupki stalowe o profilu zamkniętym 10 x 10 cm, wysokość 1,70 m - szerokość furtki 1,20 m (odległość od osi słupa do osi słupa) - skrzydła furtki zbudowane na ramie z

8 Parametry techniczne furtki: - słupki stalowe o profilu zamkniętym 10 x 10 cm, wysokość 1,70 m - szerokość furtki 1,20 m (odległość od osi słupa do osi słupa) - skrzydła furtki zbudowane na ramie z profilu stalowego zamkniętego 4 x 4 cm. - pionowe elementy furtki wykonane z profilu otwartego L 3,5 x 3,5 cm w ilości 8 szt. długości od 1,5 do 1,7 m Parametry techniczne przęsła ogrodzeniowego: - słupki stalowe o profilu zamkniętym 7 x 4 cm, wysokość 1,12 m - szerokość przęsła 2,5 m (odległość od osi słupa do osi słupa) - przęsło zbudowane na ramie z profilu stalowego zamkniętego 4 x 4 cm. - pionowe elementy przęsła wykonane z profilu otwartego L 3,5 x 3,5 cm w ilości 20 szt. długości od 1,16 do 1,37 m Brama 8

Parametry techniczne - słupki stalowe o profilu zamkniętym 10 x 10 cm, wysokość 1,70 m - szerokość bramy 3,56 m (odległość od osi słupa do osi słupa) - skrzydła bramy zbudowane na ramie o wymiarach

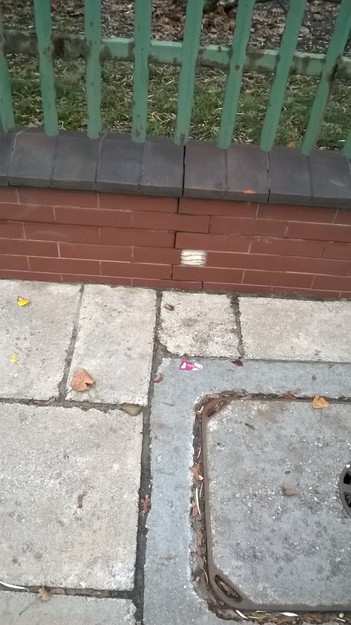

9 Parametry techniczne - słupki stalowe o profilu zamkniętym 10 x 10 cm, wysokość 1,70 m - szerokość bramy 3,56 m (odległość od osi słupa do osi słupa) - skrzydła bramy zbudowane na ramie o wymiarach 1,7 x 1,14 m z profilu stalowego zamkniętego 4 x 4 cm. - pionowe elementy bramy wykonane z profilu otwartego L 3,5 x 3,5 cm w ilości 14 profili na 1 skrzydło bramy długości od 1,5 do 1,7 m Zestawienie uszkodzeń ogrodzenia na terenie w parku Szczubełka w Warszawie N umer zdjęcia Zestawienie uszkodzeń ogrodzenia na terenie w Parku Szczubełka w Warszawie Zdjęcie Opis uszkodzenia 1 Pęknięc ia spoin enie okładziny, symbole naniesione białą farbą Zakres naprawy Wypełni spoin, usunięcie symboli naniesionych białą farbą 9

10 2 Ubytki nowe elementy 3 Ubytki nowe elementy 4 Ubytki nowe elementy 10

5 Zerwan y dolny zawias, ukruszony fragment cokołu Naprawi ć dolny zawias, osadzić prawidłowo furtkę, uzupełnić ukruszony okładzinę cokołu 6 Zepsuty zamek, wygięte

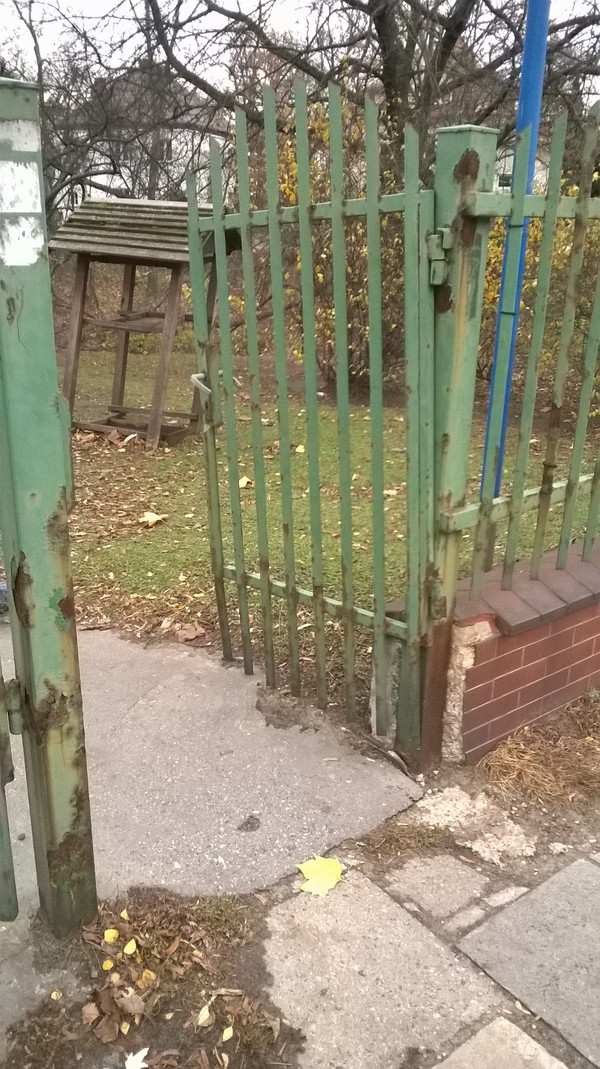

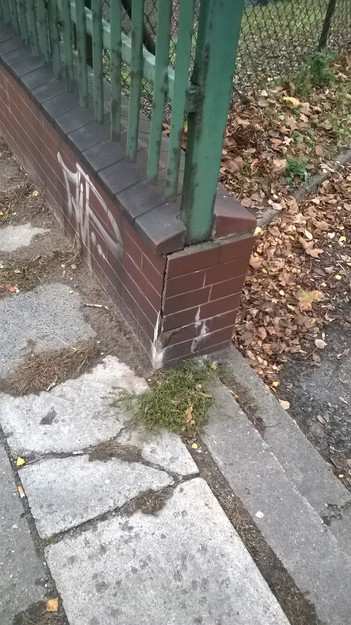

11 5 Zerwan y dolny zawias, ukruszony fragment cokołu Naprawi ć dolny zawias, osadzić prawidłowo furtkę, uzupełnić ukruszony okładzinę cokołu 6 Zepsuty zamek, wygięte słupki Naprawa zamka, prostowanie słupków 7 Ubytki w, wygięte elementy ogrodzenia Uzupełni enie ukruszonego fragmentu cokołu, wyprostowanie wygiętych elementów ogrodzenia 11

12 8 Ubytek nowy element 9 Ubytek nowy element 10 Ubytek nowy element 12

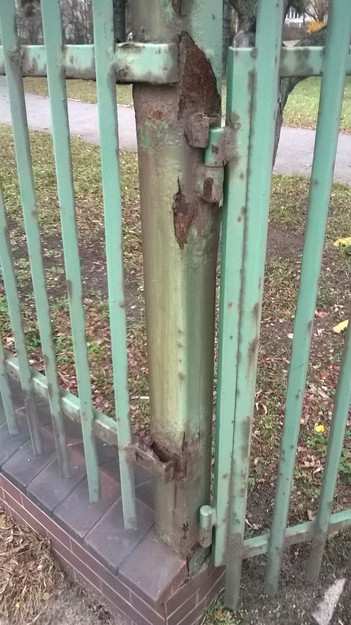

13 11 Ubytek nowy element 12 Korozja łączenia słupka z panelem ogrodzeniowy m Uzupełni enie elementu, naprawa 13 Ubytki nowe elementy 13

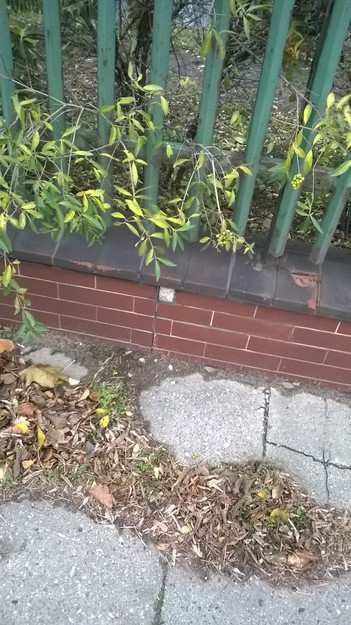

14 14 Ukrusz ony fragment cokołu Naprawi ć, uzupełnić ukruszony okładzinę cokołu, osadzić prawidłowo furtkę 15 Zepsuty mechanizm zamykania bramy Oczyścić i naprawić mechanizm zamykania bramy 16 Korozja alementu łączenia słupka bramy panelem ogrodzeniowy m z Naprawa łączenia 14

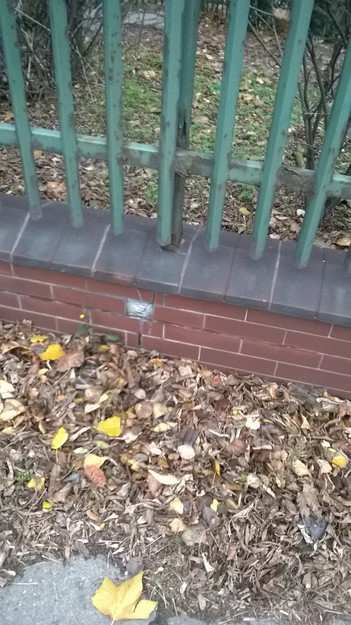

15 17 Korozja łączenia słupka z panelem ogrodzeniowy m Uzupełni enie elementu, naprawa 18 Korozja łączenia słupka z panelem ogrodzeniowy m Uzupełni enie elementu, naprawa 19 Ubytek nowy element 15

16 20 Ubytek nowy element 3. Zestawienie prac i materiałów 4. Spis rysunków Rys. 1 PROJEKT REMONTU OGRODZENIA NA TERENIE W PARKU SZCZUBEŁKA W WARSZAWIE LOKALIZACJA USZKODZEŃ Opracował Jacek Jakóbik 16
