Inwentaryzacja sieci cieplnej Krakowskiego Szpitala Specjalistycznego im. Jana Pawła II w Krakowie ( Do przetargu )
|
|
- Monika Borkowska
- 5 lat temu
- Przeglądów:
Transkrypt
1 Prowinex Sp. z o.o. ul. Saska 4, Kraków Tel prowinex@prowinex.com.pl Inwentaryzacja sieci cieplnej Krakowskiego Szpitala Specjalistycznego im. Jana Pawła II w Krakowie ( Do przetargu ) Obiekt: Adres Zamawiający: Krakowski Szpital Specjalistyczny im. Jana Pawła II ul. Prądnicka 80, Kraków Krakowski Szpital Specjalistyczny im. Jana Pawła II Umowa nr: z dnia mgr inż. Andrzej Malec Opracował: technik Stanisław Jantos Data: lipiec
2 Spis treści 1. Zakres opracowania Opis obiektu Informacje ogólne Istniejące źródła ciepła Miejska Sieć Cieplna Kotłownia gazowa MPEC Kotłownia Parowa Szpitala Pompy ciepła Rezerwowanie źródła ciepła Inwentaryzacja układu sieci centralnego ogrzewania (zmiennych parametrów) Inwentaryzacja układu sieci cieplnej wentylacji (stałych parametrów) Inwentaryzacja układu sieci parowej Inwentaryzacja układu sieci ciepłej wody użytkowej Inwentaryzacja węzłów cieplnych wraz oceną możliwości przebudowy Węzeł C.O.Budynek A-I ( kuchnia ) Węzeł w budynku A-II Węzeł w budynku A-III Węzeł w budynku A-IV Węzeł w budynku A-V ( Konferencyjno szkoleniowy ) Węzeł w budynku A-VI Węzeł w budynku A-VIb Węzeł w budynku A-VII ( Administracja ) Węzeł w budynku A-VIII ( portiernia nowa ) Budynek M-I Węzeł C.O Węzeł C.W.U. MPEC Węzeł wentylacji Budynek M-II - Pawilon C Węzeł w budynku M-III Budynek M-IV ( Diagnostyka ) Węzeł wodny Węzeł parowy Węzeł w budynku M-IX Węzeł w budynku M-Va Węzły budynku M-Vb Węzeł Wodny Węzeł C.W.U Węzeł parowy w piwnicy Węzeł parowy na poddaszu Węzeł w budynku M-Ve Węzeł w budynku M-VI
3 7.19. Węzeł w budynku M-VII Węzeł w budynku M-VIII Węzły w pomieszczeniach technicznych Zestawienie potrzeb cieplnych Szpitala z rozbiciem na poszczególne media, na podstawie istniejącej dokumentacji Spis tabel: Tabela 1 Krakowski Szpitala Specjalistyczny im. Jana Pawła II, zestawienie obiektów... 4 Tabela 2 Moc zamówiona w MPEC - węzły przyłączone do sieci ciepłowniczej... 6 Tabela 3 Szpital Jana Pawła II - zapotrzebowanie na parę... 6 Tabela 4 Zapotrzebowanie na ciepło dla Szpitala Jana Pawła II... 6 Spis rysunków: Rysunek 1 Krakowski Szpitala Specjalistyczny im. Jana Pawła II, lokalizacja (źródło: 4 Rysunek 2 Schemat przyłączenia Szpitala im. Jana Pawła II do sieci ciepłowniczej... 6 Spis rysunków w załączniku graficznym Rys. 1 Rys. 2 Sieć cieplna - stan obecny Schemat rozmieszczenia przewodów w kanałach 3
4 1. Zakres opracowania Planowana przez MPEC Kraków S.A. likwidacja kotłowni gazowej przy ul. Kluczborskiej wymusza konieczność przebudowy systemu grzewczego Szpitala Jana Pawła II. W związku z tym ogłaszamy przetarg na Opracowanie koncepcji przebudowy systemu grzewczego Krakowskiego Szpitala Specjalistycznego im. Jana Pawła II (Szpitala Jana Pawła II). Celem przebudowy jest: (1) Umożliwienie rezerwowego zasilania obiektów Szpitala na wypadek awarii sieci cieplnej (2) Obniżenie kosztów ogrzewania i przygotowania C.W.U., oraz strat na przesyle (3) zwiększenie niezawodności zasilania poszczególnych budynków w ciepło i ciepłą wodę użytkową (4) Likwidację kotłowni parowej i sieci parowej (5) Wprowadzenie systemu pomiaru zużycia ciepła poszczególnych budynków, (6) Sprawniejsze zarządzanie i monitorowanie pracy poszczególnych elementów systemu cieplnego (7) Optymalizacja kosztów energii cieplnej poprzez właściwą współprac wszystkich źródeł ciepła z których korzysta Szpital JPII Koncepcja ma określić wariantowo możliwości techniczne, oraz zakres prac koniecznych do wykonania w celu zasilania w ciepło dla potrzeb ogrzewania, wentylacji i ciepłej wody budynków szpitala z wykorzystaniem rezerwowego źródła ciepła. Jako rezerwowe źródło ciepła planuje się wykorzystać lokalną kotłownię po przebudowie istniejącej kotłowni parowej na kotłownię wodną. Podstawowym źródłem ciepła pozostanie miejska sieć ciepłowniczą. Układ taki ma zapewnić bezpieczeństwo zaopatrzenia w ciepło szpitala. Zakres zamówienia obejmuje dwa etapy postępowania przetargowego: a) opracowanie wstępnej koncepcji przebudowy systemu b) rozwiązania szczegółowe dla wybranego wariantu rozwiązania technicznego, w szczególności: dobór urządzeń do węzłów cieplnych, określenie zakresu niezbędnych inwestycji i zmian w systemie sieci cieplnych, obliczenia hydrauliczne sieci cieplnej dla wybranych wariantów zasilania, obliczenie start ciepła na przesyle dla wybranych wariantów, określenie kosztów inwestycyjnych, opracowanie wariantowej analizy techniczno ekonomicznej sposobu zasilania budynków. Materiały wejściowe i źródła danych: informacje uzyskane w Dziale Technicznym Krakowskiego Szpitala Specjalistycznego im. Jana Pawła II oraz Szpitala Miejskiego Specjalistycznego im. Narutowicza, 4
5 inwentaryzacja i wizja lokalna przeprowadzona w okresie czerwiec-lipiec 2017, Analiza bezpieczeństwa zaopatrzenia w ciepło Szpitala im. Jana Pawła II oraz Szpitala im. Narutowicza w Krakowie, opracowana przez Prowinex Sp. z o.o., lipiec 2016, Analiza możliwości dostawy energii cieplnej z miejskiej sieci ciepłowniczej dla celów wentylacji i klimatyzacji do obiektów Krakowskiego Szpitala Specjalistycznego im. Jana Pawła II, opracowana przez Prowinex Sp. z o.o., luty 2016, dokumentacja archiwalna będąca w posiadaniu szpitala. 5

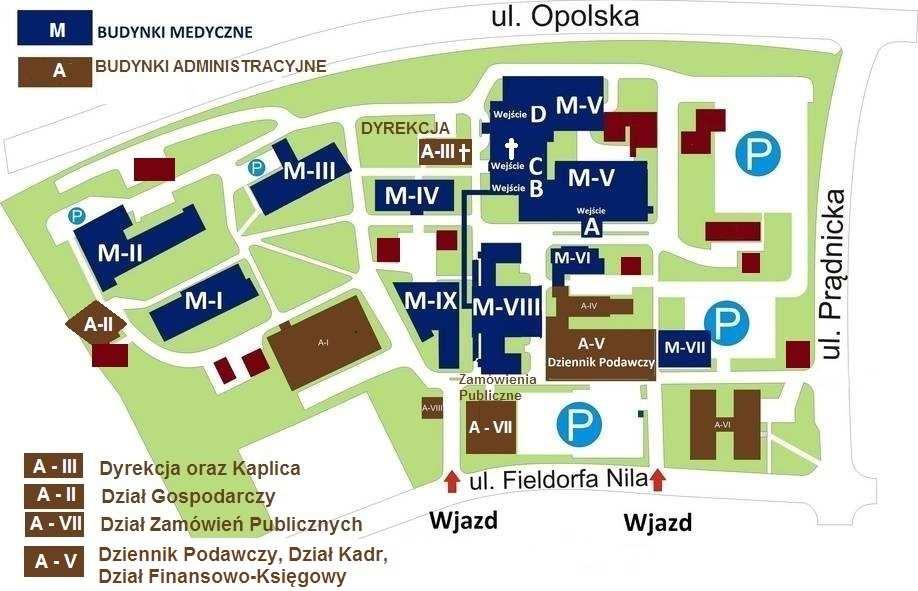

6 2. Opis obiektu 2.1. Informacje ogólne Szpital Jana Pawła II zlokalizowany jest pomiędzy ulicami Fledorfa Nila, Prądnicką i Opolską w Krakowie. Zespół szpitalny składa się z wolnostojących pawilonów o funkcji leczniczej (budynki M-I do M-IX) uzupełnionych obiektami o funkcji pomocniczej (budynki A-I do A-VIII) lub technicznej (T-1 do T-XIII). Rysunek 1 Krakowski Szpitala Specjalistyczny im. Jana Pawła II, lokalizacja (źródło: Tabela 1 Krakowski Szpitala Specjalistyczny im. Jana Pawła II, zestawienie obiektów Nazwa obiektu Opis obiektu (poprzednia nazwa) Budynki medyczne - M Pawilon M-I Pawilon M-II Pawilon M-III Pawilon M-IV Pawilon B Pawilon C Pawilon A Budynek diagnostyki 6
7 Pawilon M-V Budynek Kardiochirurgii, wejście A+ B+ C+ D oraz nowy budynek E Pawilon M-VI Pawilon M-VII Pawilon M-VIII Pawilon M-IX Budynek ambulatorium konsultacyjnego Budynek patomorfologii Pawilon D (przy fontannie) Budynek D (nowy obiekt) Budynki administracyjne - A Pawilon A-I Pawilon A-II Pawilon A-III Pawilon A-IV Pawilon A-V Pawilon A-VI Pawilon A-VII Pawilon A-VIII Kuchnia Dział gospodarczy i magazyn gospodarowania bielizną Budynek Dyrekcji z Kaplicą Budynek O (stara pralnia) Budynek A - Centrum Szkoleniowo-Konferencyjne Dział usług hotelowych dla pracowników Budynek przy ul. F. Nila 8 (administracyjny) Portiernia główna Budynki techniczne - T Pawilon T-I Stacja trafo T-1 Pawilon T-II Pawilon T-III Pawilon T-IV Pawilon T-V Magazyn Gazów Medycznych Tlenownia Miejsce magazynowania odpadów Agregatorownia Pawilon T-VI Stacja trafo nr 4997 Pawilon T-VII Dział Głównego Energetyka, Wymiennikownia pomp ciepła 7
8 Pawilon T-VIII Miejsce magazynowania odpadów medycznych Pawilon T-IX Stacja trafo nr 4581 Pawilon T-X Hydrofornia Pawilon T-XI Stacja trafo nr 4998 Pawilon T-XII Stacja trafo nr 4061 Pawilon T-XIII Podczyszczalnia ścieków 8
9 2.2. Istniejące źródła ciepła Szpital Jana Pawła II posiada cztery źródła ciepła: sieć ciepłownicza MPEC dostarcza wodę grzewczą o parametrach zmiennych 135/65 o C dla potrzeb ogrzewania we wszystkich budynkach oraz przygotowania ciepłej wody we wszystkich budynkach poza pawilonami M-I i M-II, kotłownia gazowa MPEC przy ul. Kluczborskiej dostarcza wodę grzewczą o parametrach zmiennych od 135/80oC do 100/50oC, dla potrzeb wentylacji i klimatyzacji w budynku M-V, dla potrzeb wentylacji i klimatyzacji oraz przygotowania ciepłej wody użytkowej w budynku M-I oraz ogrzewania i przygotowania ciepłej wody użytkowej w budynku M-II, lokalna kotłownia gazowo-olejowa wytwarzająca parę dla potrzeb sterylizacji, nawilżania i podgrzewania powietrza wentylacyjnego; poprzez węzeł wymiennikowy para-woda możliwe jest zasilanie instalacji ciepłej wody użytkowej, gazowe absorpcyjne pompy ciepła dla których dolnym źródłem ciepła jest pionowy wymiennik gruntowy są źródłem ciepła dla podgrzewania ciepłej wody użytkowej Miejska Sieć Cieplna Miejska sieć ciepłownicza doprowadzona jest do Szpitala im. Jana Pawła II z magistrali północnej 2x800 mm przebiegającej wzdłuż ul. Opolskiej. Odgałęzienie 2x200 mm od komory 1NKXII6 poprowadzone jest do centralnej wymiennikowni zlokalizowanej w budynku T-VII oraz dalej do Szpitala Miejskiego im. Narutowicza przy ul. Prądnickiej. 9
10 Rysunek 2 Schemat przyłączenia Szpitala im. Jana Pawła II do sieci ciepłowniczej Kotłownia gazowa MPEC Kotłownia gazowa MPEC przy ul. Kluczborskiej pracuje na parametrach zmiennych od 135/80 o C do 100/50 o C. Woda grzewcza z kotłowni MPEC przy ul. Kluczborskiej doprowadzona jest do Szpitala do centralnej wymiennikowni zlokalizowanej w budynku T-VII. Kotłownia i centralna wymiennikownia połączone są dwoma poprowadzonymi równolegle obok siebie ciepłociągami 2x200 mm. Jedna para rurociągów wykorzystywana jest do przesyłu wody grzewczej z kotłowni, druga para rurociągów wykorzystywana jest do przesyłu wody grzewczej systemu ciepłowniczego (msc) w kierunku Szpitala Miejskiego im. Narutowicza przy ul. Prądnickiej. Spięcia pozwalają na awaryjne zasilanie wszystkich węzłów wyłącznie z sieci ciepłowniczej lub z kotłowni MPEC przy ul. Kluczborskiej. Na wysokości ul. Fieldorfa Nila od pary rurociągów wykorzystywanych jest do przesyłu wody grzewczej z kotłowni wykonane jest odgałęzienie 2x80 mm do budynków M-I i M-II. Łączne moc zamówiona dla węzłów zasilanych z sieci MPEC w sezonie grzewczym wynosi 2455 kw, w tym ogrzewanie 354,9 kw, wentylacja parametr zmienny 1291 kw, wentylacja parametr stały 458,8 kw, ciepła woda 350,3 kw. Łączne moc zamówiona dla węzłów zasilanych z sieci MPEC poza sezonem grzewczym wynosi 687,7 kw, w tym wentylacja parametr stały 458,8 kw, ciepła woda 228,9 kw. Tabela 2 Moc zamówiona w MPEC - węzły przyłączone do sieci ciepłowniczej 10
11 Węzeł cieplny centralne ogrzewanie wentylacj a parametr zmienny wentylacj a parametr stały ciepła woda razem Sezon grzewczy Wymiennikownia centralna Pawilon M-I Pawilon M-II Razem Poza sezonem grzewczy Wymiennikownia centralna Pawilon M-I Pawilon M-II Razem Kotłownia gazowa MPEC przy ul. Kluczborskiej spełnia funkcję źródła rezerwowego dla Szpitala Jana Pawła II dla potrzeb ogrzewania i wentylacji w przypadku awarii sieci ciepłowniczej. W przypadku likwidacji kotłowni przy ul. Kluczborskiej Szpital Jana Pawła II pozostanie bez rezerwowego źródła ciepła Kotłownia Parowa Szpitala Lokalna kotłownia gazowo-olejowa wyposażona jest w trzy kotły typu HTO 160 produkcji FUO RUMIA BASSOE o wydajności pary 1,6 t/h każdy, ciśnienie robocze do 10 bar, temperatura maksymalna pary 184oC, moc cieplna przy temperaturze kondensatu 90oC wynosi 1,07 MW. Łączne zapotrzebowanie na parę wynosi 1559,7 kw. W trybie normalnym dwa kotły pracują, a trzeci stanowi rezerwę. Dodatkowo para wytwarzana jest w dwóch lokalnych sterylizatorach model GE 2609 ER/ERC 2 o wydajności 180 kg/h każdy. Tabela 3 Szpital Jana Pawła II - zapotrzebowanie na parę 11
12 Wyszczególnienie Zapotrzebowanie na parę [kw] Ogrzewanie powietrza wentylacyjnego: Budynek M-IV Budynek M-Vb Budynek M-VII Budynek M-IX Centralna sterylizacja (M-Va) Razem Zgodnie z informacją uzyskaną w Dziale Technicznym Szpitala Jana Pawła II (niezweryfikowaną) kotłownia parowa jest w złym stanie technicznym, planowana do likwidacji. Para dla potrzeb sterylizacji i nawilżania powietrza wentylacyjnego ma być wytwarzane w lokalnych wytwornicach pary, zasilanych energią elektryczną lub gazem ziemnym Pompy ciepła Źródłem ciepła dla podgrzewania ciepłej wody użytkowej jest zestaw dziesięciu gazowych absorpcyjnych pomp ciepła o mocy 37,6 kw każda pracujących w kaskadzie. Dolnym źródłem ciepła dla których jest pionowy wymiennik gruntowy składający się 42 sond turbulentnych o głębokości ok. 100 m p.p.t. Jako dodatkowe dolne źródło zaprojektowano wymiennik przekazujący ciepło z powrotu instalacji chłodniczej budynku czerwonej kardiochirurgii. Budynki szpitala zasilane są w ciepłą wodę użytkową o parametrach 58/48 o C Rezerwowanie źródła ciepła Wnioski z "Analizy bezpieczeństwa zaopatrzenia w ciepło Szpitala im. Jana Pawła II oraz Szpitala im. Narutowicza w Krakowie" opracowanej przez Prowinex Sp. z o.o. w lipcu 2016 roku: 1. Szpital jest odbiorcą szczególnie wrażliwym, w którym brak zasilania w ciepło może wywołać duże problemy w funkcjonowaniu. Dotyczy to nie tylko zmniejszonego komfortu z powodu przerwy w ogrzewaniu, ale również braku możliwości funkcjonowania sal operacyjnych oraz pooperacyjnych, dla których wentylacja mechaniczna pełni funkcję technologiczną, utrzymując pomieszczenia w sterylności dzięki zaawansowanej filtracji powietrza. 2. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie z dnia 12 kwietnia 2002 r. (tekst jednolity D.U. z 2015 poz. 1422) stanowi, że niezależnie od zasilania z sieci, na 12
13 działkach budowlanych przeznaczonych dla szpitali i sanatoriów należy zapewnić dodatkowo własne ujęcie wody oraz własne źródło energii elektrycznej i cieplnej ( 26, ust. 4). 3. W przypadku długotrwałej awarii na sieci magistralnej nie jest możliwe zaopatrzenie w ciepło Szpitali Jana Pawła poprzez istniejący układ sieci ciepłowniczych MPEC. 4. Kotłownia gazowa MPEC przy ul. Kluczborskiej spełnia funkcję źródła rezerwowego w przypadku awarii sieci ciepłowniczej: dla Szpitala Jana Pawła II dla potrzeb ogrzewania i wentylacji, dla Szpitala Narutowicza dla potrzeb ogrzewania oraz przygotowania ciepłej wody. W przypadku awarii sieci ciepłowniczej Istniejące w szpitalach źródła ciepła i urządzenia nie są w stanie zapewnić wymaganego poziomu zaopatrzenia w ciepło. Łączne zapotrzebowanie na ciepło wynosi 7,480 MW. Dla zapewnienia bezpieczeństwa zaopatrzenia w ciepło szpitala rekomendowana jest przebudowa kotłowni parowej na kotłownię wodną o wydajności ok. 6.0 MW. Kotłownia parowa w Szpitalu Jana Pawła II wyposażona w trzy kotły, ich łączna wydajność (nominalnie 3,21 MW) jest zbyt mała w stosunku do potrzeb (3,821 MW) by stanowić awaryjne źródło ciepła dla Szpitala Jana Pawła II. Dodatkowo brak węzła wymiennikowego para-woda umożliwia zasilanie parą instalacji ogrzewania i wentylacji mechanicznej. Zgodnie z informacją uzyskaną w Dziale Technicznym Szpitala Jana Pawła II kotłownia parowa jest w złym stanie technicznym, planowana jest jej likwidacja. Kotłownia parowa ma być zastąpiona poprzez lokalne wytwornice pary, zasilane elektrycznie lub gazem ziemnym. W przypadku likwidacji przez MPEC kotłowni przy ul. Kluczborskiej Szpital Jana Pawła II staje przed problemem zapewnienia rezerwowego źródła ciepła na wypadek długotrwałej awarii sieci ciepłowniczej. Rezerwowym źródłem ciepła dla Szpitali Jana Pawła II może być lokalna kotłownia po przebudowie kotłowni parowej w na kotłownię wodną. Rekomendowanym rozwiązaniem jest przebudowa systemu grzewczego szpitala, porządkująca i upraszczająca układ. 3. Inwentaryzacja układu sieci centralnego ogrzewania (zmiennych parametrów) Woda grzewcza o parametrach zmiennych 80/60 C dostarczana jest z centralnej wymiennikowni do poszczególnych budynków poprzez sieć centralnego ogrzewania (zmiennych parametrów). Z centralnej wymiennikowni w budynku T-VII wyprowadzone są dwa odgałęzienia. Odgałęzienie południowe ("nitka lewa"): odcinek 2xø125 mm od centralnej wymiennikowni w budynku T-VII do komory KL2 (zasilanie budynków T-IX, T-X, M-VII, A-VI+AVIb), odcinek 2xø100 mm od komory KL2 do komory KL5 (zasilanie budynków (A-VII, A-VIII, T-XIV, M-I centralne ogrzewanie), 13
14 odcinek 2xø80 mm od komory KL5 (zasilanie budynków (T-II, A-II, M-I centralne ogrzewanie, M-II centralne ogrzewanie). Odgałęzienie północne ("nitka prawa "): odcinek 2xø200 mm od centralnej wymiennikowni w budynku T-VII do komory KP1 (zasilanie budynku M-Va), odcinek 2xø150 mm od komory KP1 do odgałęzienia do budynku M-VIII (zasilanie budynków (A-V, M-VI, A-IV, M-Vb, M-VIII), odcinek 2xø125 od odgałęzienia do budynku M-VIII do odgałęzienia 2xø80 mm odcinek 2xø80 mm (zasilanie budynków (M-IV, A-III, M-III), odcinek 2xø100 do spięcia z odgałęzieniem południowym (zasilanie budynków T-VI, T-V, M-IX), odcinek 2xø100 od wyjścia z centralnej wymiennikowni (zasilanie budynku M-Ve). Sieć cieplną centralnego ogrzewania (zmiennych parametrów),wykonana jest z rur stalowych ze szwem, ułożonych w betonowym kanale przełazowym. Sieć wyposażona jest w armaturę odcinająco-regulacyjną firmy Ballorex, dla średnic do dn 50 mm są to zawory kulowe Ballorex Venturi FODRV z nastawą wstępną, dla średnic dn 65 mm i powyżej są to ręczne zawory równoważące z nastawą wstępną Ballorex Venturi FODRV z połączeniem kołnierzowym. Zawory posiadają wbudowanymi króćcami pomiarowymi umożliwiającymi pomiar ciśnienia różnicowego na zwężce Venturiego. W 2014 roku przeprowadzono modernizację sieci cieplnej centralnego ogrzewania (zmiennych parametrów), obejmującą: - wymianę przewodów zasilających i powrotnych. - wykonaniu spinki nitki prawej z lewą rurociągiem 2xø100 mm, - wykonaniu podziału sieci na strefy poprzez montaż zaworów odcinających na przewodach głównych, - likwidację starych nieczynnych rurociągów, - doprowadzenie sieci centralnego ogrzewania do budynku M-II. Przebieg sieci centralnego ogrzewania (zmiennych parametrów) przedstawiono na rysunku nr 4 w załączniku graficznym. 4. Inwentaryzacja układu sieci cieplnej wentylacji (stałych parametrów) Woda grzewcza dla zasilania nagrzewnic wentylacyjnych dostarczana jest z centralnej wymiennikowni do poszczególnych budynków poprzez sieć cieplną wentylacji (stałych parametrów). Z centralnej wymiennikowni w budynku T-VII wyprowadzone są dwa odgałęzienia. Odgałęzienie północne ("nitka prawa ") zasilanie nagrzewnic wtórnych: odcinek 2xø80 mm od centralnej wymiennikowni w budynku T-VII do budynku M-Va, odgałęzienie 2xø50 mm do budynku M-VIe 14
15 Dodatkowo od sieci ciepłowniczej MPEC wyprowadzone jest odgałęzienie: odcinek 2xø80 mm od komory KL2 do budynków M-I i M-II. Odgałęzieniem 2xø80 mm woda grzewcza dostarczana jest dla potrzeb wentylacji i przygotowania ciepłej wody w budynku M-I oraz dla potrzeb ogrzewania i przygotowania ciepłej wody w budynku M-II. Oba budynki podłączone są poprzez węzły przyłączeniowe wymiennikowe. Sieć cieplna wentylacji (stałych parametrów) wykonana jest z rur stalowych ze szwem, ułożonych w tym samym betonowym kanale przełazowym co odgałęzienie południowe. Sieć wyposażona jest w armaturę odcinającą. Przebieg sieci wentylacji (stałych parametrów) przedstawiono na rysunku nr 4 w załączniku graficznym. 5. Inwentaryzacja układu sieci parowej Para dla zasilania nagrzewnic wentylacyjnych oraz sterylizatorów dostarczana jest z kotłowni parowej do poszczególnych budynków poprzez sieć parową. Z centralnej wymiennikowni w budynku T-VII wyprowadzone jest sieć parowa. Odgałęzienie północne ("nitka prawa "): odcinek 2xø150 mm od centralnej wymiennikowni w budynku T-VII do budynku M-Va, zasilanie centralnej sterylizatorni, odcinek 2xø100 mm do budynku M-Va do budynku M-Vb, zasilanie maszynowni wentylacyjnych w budynku M-VII oraz w piwnicy i na poddaszu budynku M-Vb, odcinek 2xø80 mm od budynku M-Vb, zasilanie maszynowni wentylacyjnych w budynku M-IV i M-IX. Sieć cieplna wentylacji wykonana jest z rur stalowych ze szwem, ułożonych w tym samym betonowym kanale przełazowym co odgałęzienie północne. Sieć wyposażona jest w odwadniacze i armaturę odcinającą. Przebieg sieci parowej przedstawiono nr 4 w załączniku graficznym. 6. Inwentaryzacja układu sieci ciepłej wody użytkowej Ciepła woda użytkowa dostarczana jest z centralnej wymiennikowni do poszczególnych budynków poprzez sieć ciepłej wody. Z centralnej wymiennikowni wyprowadzone są dwa odgałęzienia: południowe ("nitka lewa") oraz północne ("nitka prawa"). Oba odgałęzienia prowadzone są w tych samych przełazowych kanałach technologicznych co sieć centralnego ogrzewania. Sieć ciepłej wody użytkowej wykonana jest z cyrkulacją. Odgałęzienie południowe ("nitka lewa"): 15
16 odcinek ø100/50 mm od centralnej wymiennikowni w budynku T-VII do spinki z odgałęzieniem północnym (zasilanie budynków T-IX, T-X, M-VII, A-VI+AVIb, A-VII, A-VIII, T-XIV, M-I),), odcinek ø80/32 mm od spinki z odgałęzieniem północnym do komory KL5, odcinek ø65/32 mm od komory KL5 (zasilanie budynków (T-II, A-II, M-II). Odgałęzienie północne ("nitka prawa "): odcinek ø125/65 mm mm od centralnej wymiennikowni w budynku T-VII do odgałęzienia do budynku M-VIII (zasilanie budynków M-Va, A-V, M- VI, A-IV, M-Vb, M-VIII), odcinek ø100/50 mm od odgałęzienia do budynku M-VIII do odgałęzienia do budynku M-IX, odcinek ø100/40 mm od odgałęzienia do budynku M-IX do spięcia z odgałęzieniem południowym, odcinek ø65/40 mm i ø65/32 (zasilanie budynków (M-IV, A-III, M-III, T- VI, T-V, M-IX), odcinek PEX 75x6,8/140 oraz 50x3,7/110 mm od wyjścia z centralnej wymiennikowni (zasilanie budynku M-Ve). Sieć ciepłej wody użytkowej wykonana jest z rur stalowych ocynkowanych (poza odcinkiem do budynku M-Ve). Sieć wyposażona jest w armaturę odcinającą. W 2014 roku przeprowadzono modernizację sieci ciepłej wody użytkowej obejmującą: - wymianę przewodów ciepłej wody i cyrkulacji, - podpięcie nitki prawej bezpośrednio do kolektora ciepłej wody na zasobnikach w wymiennikowni, - wykonaniu spinki nitki prawej z lewą przewodem ø100, - wykonaniu podziału sieci na strefy poprzez montaż zaworów odcinających na przewodach głównych, - likwidację starych nieczynnych rurociągów, - doprowadzenie ciepłej wody do budynku M-II. Przebieg sieci ciepłej wody użytkowej przedstawiono nr 4 w załączniku graficznym. Schemat rozmieszczenia przewodów w kanałach przedstawiono nr 5 w załączniku graficznym. 16

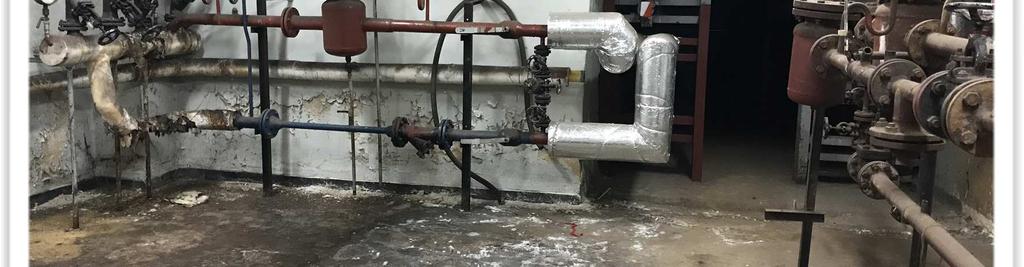

17 7. Inwentaryzacja węzłów cieplnych wraz oceną możliwości przebudowy Węzeł C.O.Budynek A-I ( kuchnia ) Pomieszczenie węzła zlokalizowane jest w piwnicy budynku. Sąsiaduje z wejściem do kanału ciepłowniczego. Do pomieszczenia węzła doprowadzona jest sieć centralnego ogrzewania zmiennych parametrów, sieć parowa i ciepłej wody użytkowej. w pomieszczeniu znajduje się zbiornik kondensatu, oraz nieczynny węzeł hydroelewatorowy. instalacja parowa jest nieczynna. Instalacja ciepłej wody użytkowej jest odłączona. Węzeł centralnego ogrzewania posiada tylko rozdzielacze, bez elementów regulacyjnych i pomiarowych. Brakuje również układu pomiarowego do mierzenia ilości energii cieplnej pobranej z sieci cieplnej. 17

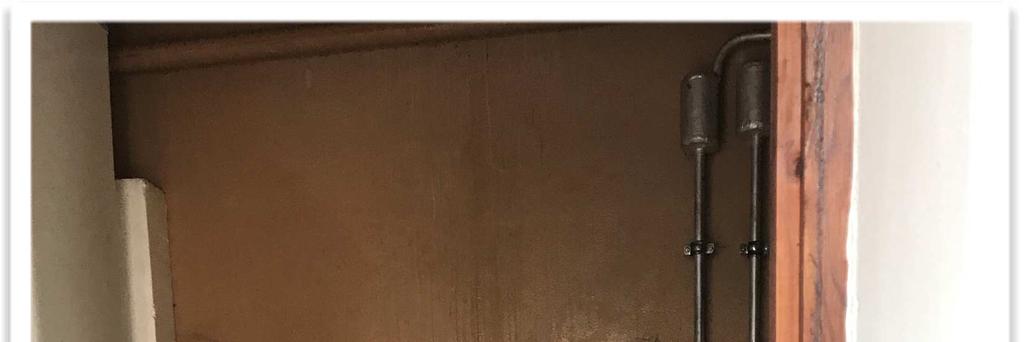

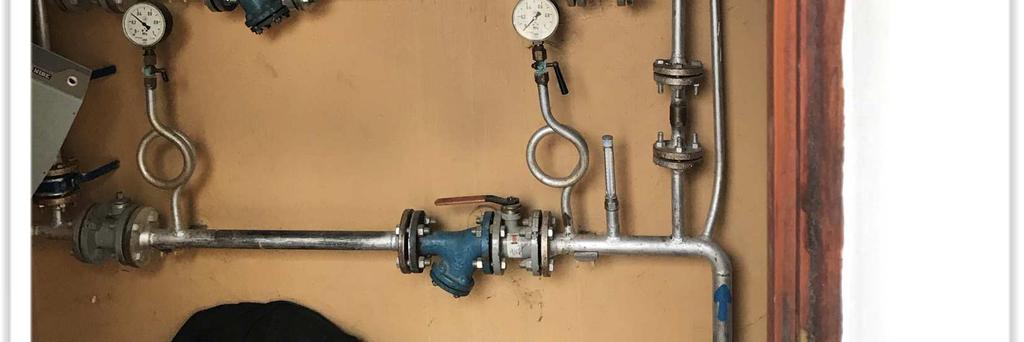

18 7.2. Węzeł w budynku A-II W budynku magazynu bielizny pomieszczenie węzła zlokalizowane jest na parterze obok wejścia do tego budynku. Do węzła doprowadzona jest sieć centralnego i centralnej ciepłej wody. W pomieszczeniu węzła znajdują się dodatkowo dwa elektryczne podgrzewacze wody. Węzeł centralnego ogrzewania jest złożony tylko z rozdzielaczy bez elementów regulacyjnych i licznika ciepła. Węzeł C.W.U. wyposażony jest w dwie pompy cyrkulacyjne, oraz wodomierz. 18

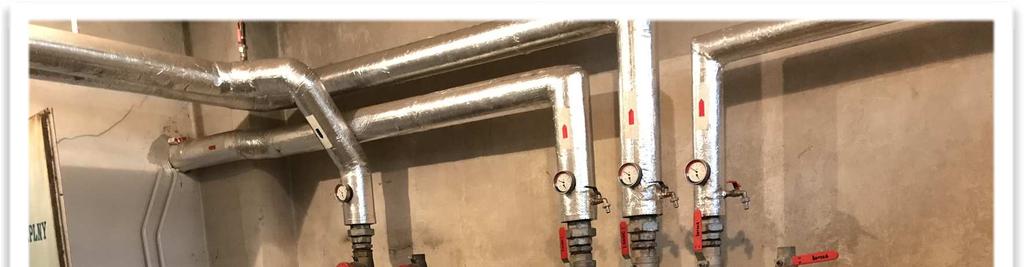

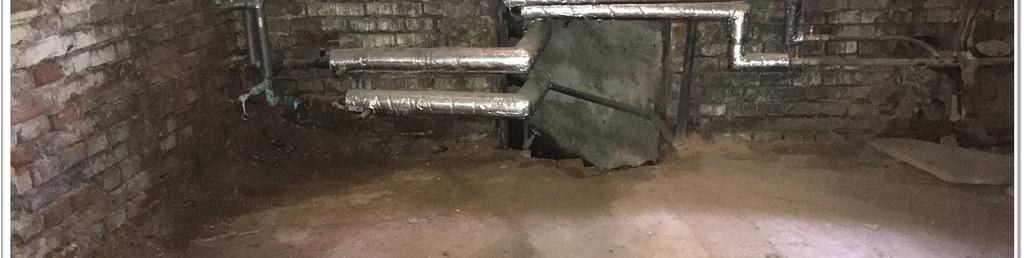

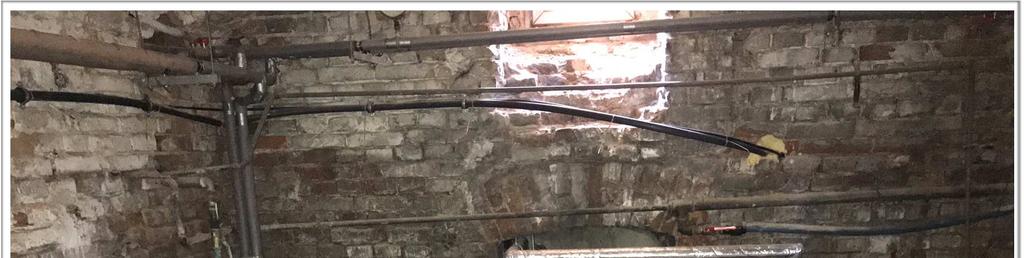

19 Pomieszczenie jest wystarczające dla potrzeb modernizacji węzła Węzeł w budynku A-III W budynku Dyrekcji, Kaplicy pomieszczenie węzła znajduje się w piwnicy pod tym budynkiem. Pomieszczenie sąsiaduje bezpośrednio z wejściem do kanału ciepłowniczego. Do węzła doprowadzone są sieci Centralnego Ogrzewania i Ciepłej wody użytkowej. Węzeł C.O. ograniczony jest tylko do przyłącza z zaworami odcinającymi. Brakuje elementów regulacyjnych i pomiarowych. To samo dotyczy przyłączenia instalacji C.W.U. W pomieszczeniu węzła jest wystarczająca ilość miejsca dla celów modernizacji. 19

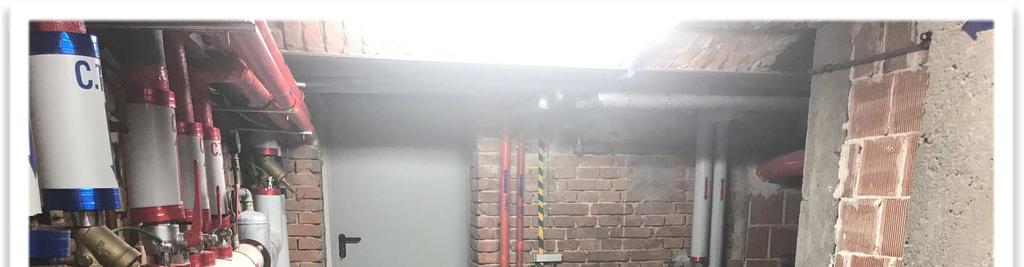

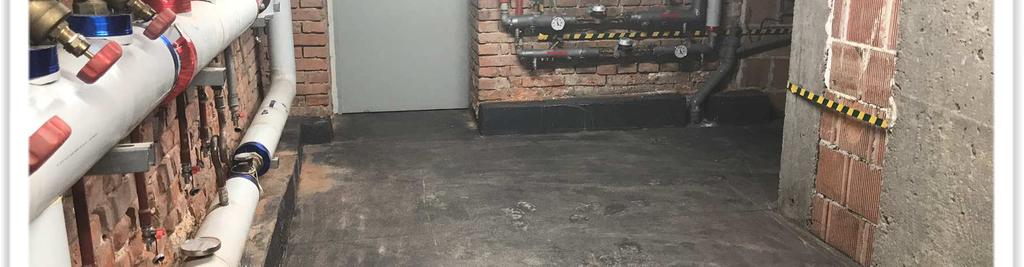

20 7.4. Węzeł w budynku A-IV Pomieszczenie węzła w starej pralni znajduje się w piwnicach budynku. Instalacje poddane zostały ostatnio modernizacji. Węzeł przyłączeniowy CO o średnicy 65 mm składa się wyłącznie z rozdzielaczy. Na odgałęzieniach z rozdzielacza powrotnego zamontowano ręczne zawory regulacyjne. W obiegu C.O. zamontowano przetwornik przepływu dla licznika ciepła. Jednak przetwornik ten nie jest podłączony do układu pomiarowego. Węzeł C.W.U. wyposażono w przetworniki przepływu. Jeden na rurociągu ciepłej wody. Drugi na rurociągu cyrkulacyjnym. Nie są one podłączone do układu pomiarowego. Izolacja termiczna wszystkich rurociągów jest nowa. w dobrym stanie. Pomieszczenie węzła ma kształt litery C, ale jest wystarczająco duże dla potrzeb planowanej modernizacji. 20

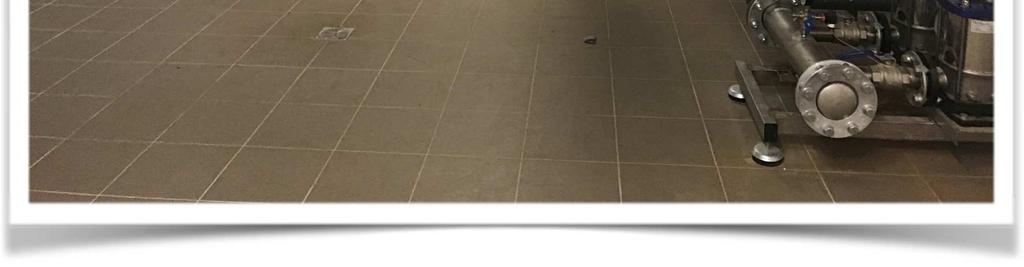

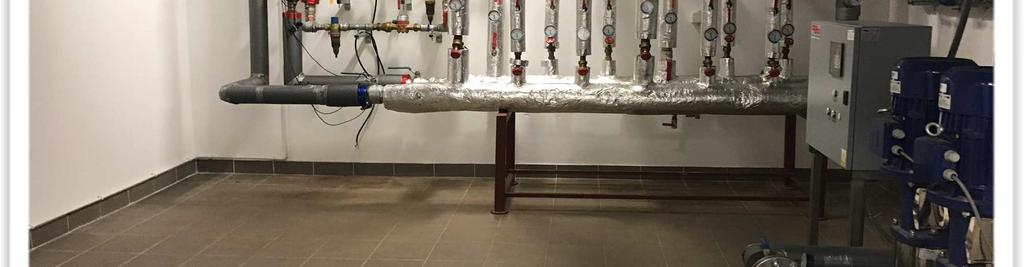

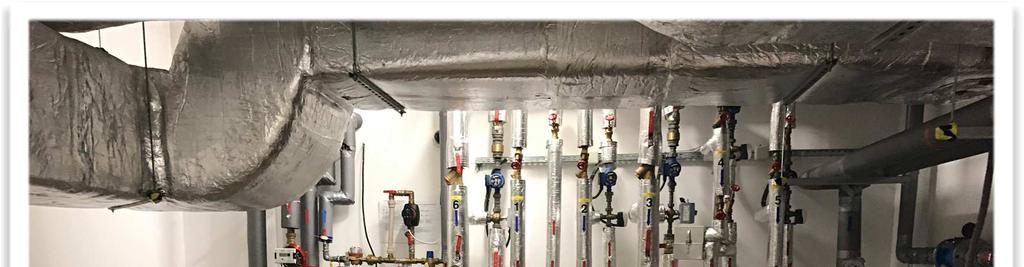

21 7.5. Węzeł w budynku A-V ( Konferencyjno szkoleniowy ) W budynku Konferencyjno szkoleniowym węzeł znajduje się w piwnicy. Wejście do pomieszczenia znajduje się w podziemnym garażu. Z sieci C.O. zmiennych parametrów węzeł zasila: a) instalację centralnego ogrzewania b) Centrale wentylacyjne Z sieci Centralnej Ciepłej Wody Użytkowej a) Instalacje C.W.U. z sieci Cieplej wody Węzeł jest wyposażony w licznik ciepła pobieranego z sieci, oraz przetworniki przepływu zamontowane na rurze zasilającej ciepłą wodę i rurociagu cyrkulacyjnym. Na przewodzie cyrkulacyjnym zamontowana jest pompa cyrkulacyjna. Każda obieg zasilania centrali wentylacyjnej posiada układ zmieszania pompowego. 21

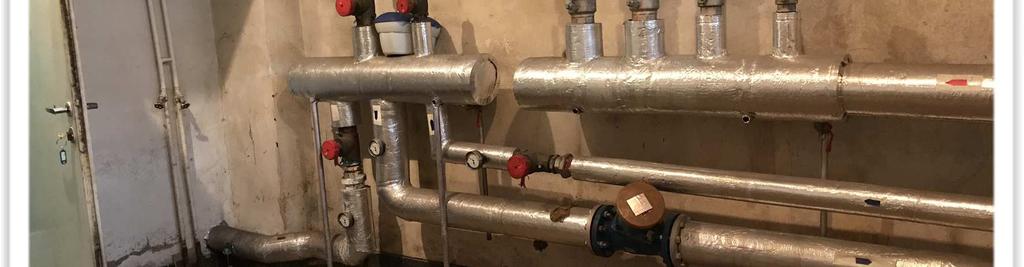

22 7.6. Węzeł w budynku A-VI W budynku hotelowym Nowym Pomieszczenie węzła zlokalizowane jest w piwnicy. Pomieszczenie to przyleg do ściany zewnętrznej budynku. Z sieci C.O. zmiennych parametrów węzeł zasila: a) instalację centralnego ogrzewania Z sieci Centralnej Ciepłej Wody Użytkowej węzeł zasila: a) Instalacje C.W.U. z sieci Ciepłej Wody Użytkowej. Węzeł centralnego ogrzewania składa się tylko z rozdzielaczy. Na Odgałęzieniach powrotnych instalacji Centralnego Ogrzewania zamontowano zawory regulacyjne firmy Herz. Do pomiaru energii cieplnej zamontowano liczniki ciepła. Stan techniczny węzła jest dobry. Izolacja termiczna kompletna. Węzeł cieplej wody użytkowej posiada dwa wodomierze jeden na rurociagu cieplej wody, drugi na rurociagu cyrkulacyjnym. Pomieszczenie węzła jest wystarczająco duże dla zabudowy nowego węzła wielofunkcyjnego wyposażonego w układ zmieszania pompowego C.O., oraz wymiennika dla podgrzewu cieplej wody użytkowej. 22

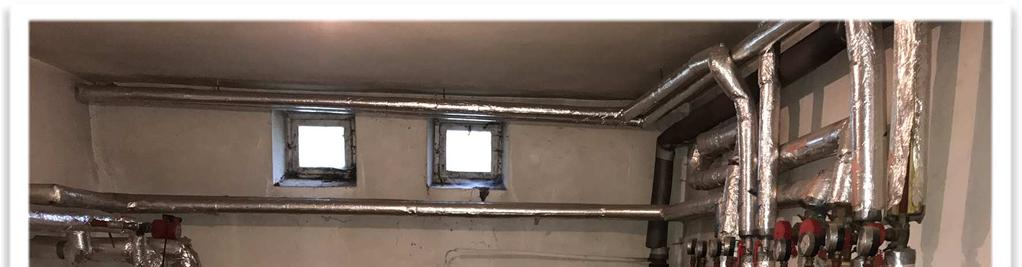

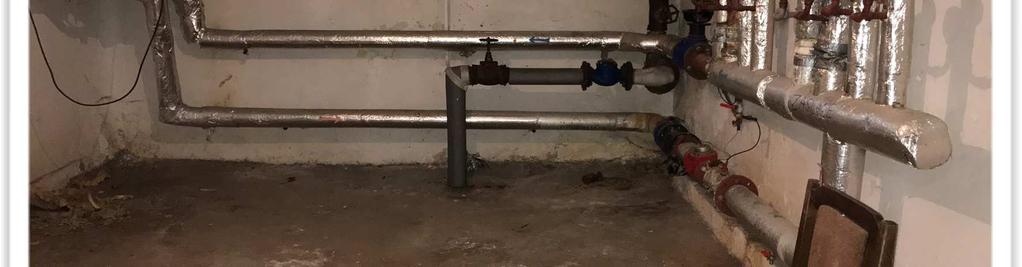

23 7.7. Węzeł w budynku A-VIb W starym budynku hotelowym pomieszczenie węzła zlokalizowane jest również w piwnicy. Pomieszczenie przylega do ściany zewnętrznej budynku od strony budynku hotelu nowego. Węzeł zasila: a) instalację centralnego ogrzewania z sieci C.O. Zmiennych parametrów c) Instalacje C.W.U. z sieci Ciepłej Wody Użytkowej. Węzeł centralnego ogrzewania składa się tylko z rozdzielaczy. Na odgałęzieniach powrotnych instalacji Centralnego Ogrzewania zamontowano zawory regulacyjne firmy Herz. Do pomiaru energii cieplnej zamontowano liczniki ciepła. Stan techniczny węzła jest dobry. Izolacja termiczna kompletna. Węzeł cieplej wody użytkowej posiada dwa wodomierze jeden na rurociagu cieplej wody, drugi na rurociagu cyrkulacyjnym. Na przewodzie cyrkulacyjnym zamontowana jest pompa cyrkulacyjna. Pomieszczenie węzła jest wystarczająco duże dla zabudowy nowego węzła wielofunkcyjnego wyposażonego w układ zmieszania pompowego C.O., oraz wymiennika dla podgrzewu cieplej wody użytkowej. 23

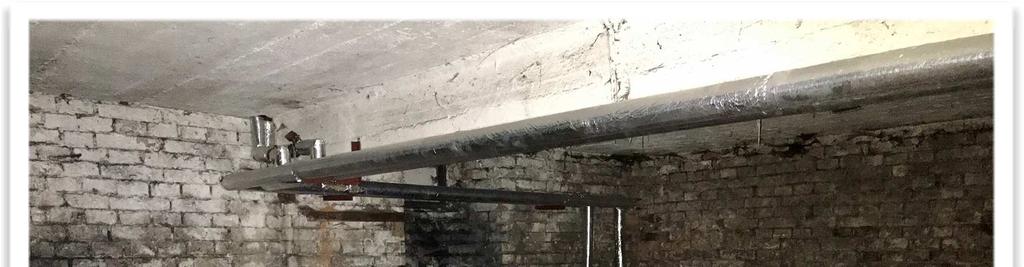

24 7.8. Węzeł w budynku A-VII ( Administracja ) Pomieszczenie węzła w budynku Administracji zlokalizowane jest w piwnicy. przylega ono do ściany zewnętrznej budynku od strony ulicy Augusta Fieldorfa Nila. Z sieci C.O. zmiennych parametrów węzeł zasila tylko a) instalację centralnego ogrzewania Węzeł nie posiada nawet rozdzielaczy. Nie posiada elementów regulacyjnych. Nie ma licznika. Stan techniczny rurociągów i izolacji jest dobry. Pomieszczenie węzła jest wystarczająco duże dla zabudowy nowego węzła wielofunkcyjnego wyposażonego w układ zmieszania pompowego C.O. Ze względu na niewielkie zapotrzebowanie na C.W.U. wystarczającym rozwiązaniem będzie zastosowanie elektrycznych podgrzewaczy wody. 24
25 7.9. Węzeł w budynku A-VIII ( portiernia nowa ) Portiernia nowa nie ma pomieszczenia węzła. Zawory odcinające instancję znajdują się w kanale sieci cieplej. Brak elementów regulacyjnych i pomiarowych Budynek M-I W budynku tym znajdują się cztery węzły. Wszystkie znajdują się w piwnicy budynku Węzeł CWU Węzeł ten znajduje się właściwie w kanale cieplnym dochodzącym do budynku i zlokalizowany jest tak, że uniemożliwia wejście do kanału od strony budynku. Węzeł zasila instalację C.W.U. z sieci C.W.U. szpitala W węźle znajdują się wodomierze zamontowane zarówno na rurociągu zasilającym jak i na przewodzie cyrkulacyjnym. Na przewodzie cyrkulacyjnym zamontowano również pompę cyrkulacyjną. Stan techniczny rurociągów i izolacji termicznej jest dobry. Umieszczenie węzła w kanale uniemożliwia jakiekolwiek przebudowę węzła. 25

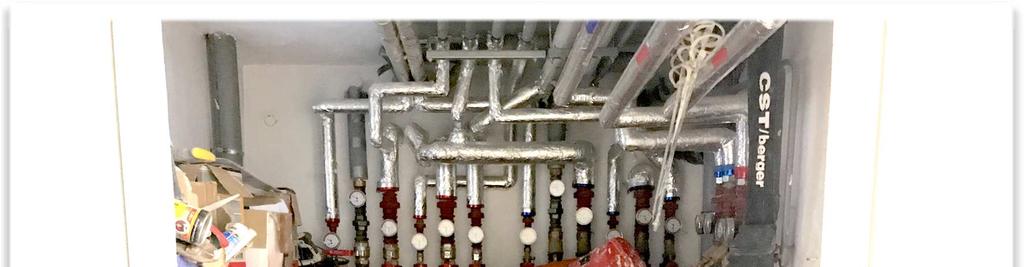

26 Węzeł C.O. Węzeł centralnego ogrzewania zlokalizowany w piwnicy budynku M-I po przeciwnej stronie korytarza w okolicy kanału ciepłowniczego (kanał prawy). Z sieci C.O. zmiennych parametrów węzeł zasila instalację centralnego ogrzewania. Węzeł składa się tylko z rozdzielaczy. Na przewodach powrotnych zamontowano zawory regulacyjne Ze względu na brak możliwości wejścia do węzła nie można było ustalić czy zamontowano w nim licznik ciepła. Pomieszczenia węzła jest małe. Wymiary to 2,2 x 2,0 m. Trudno będzie zmieścić nowy węzeł zmieszania pompowego. Nie jest możliwe przebudowanie węzła C.W.U. w celu lokalnego podgrzewania C.W.U. 26

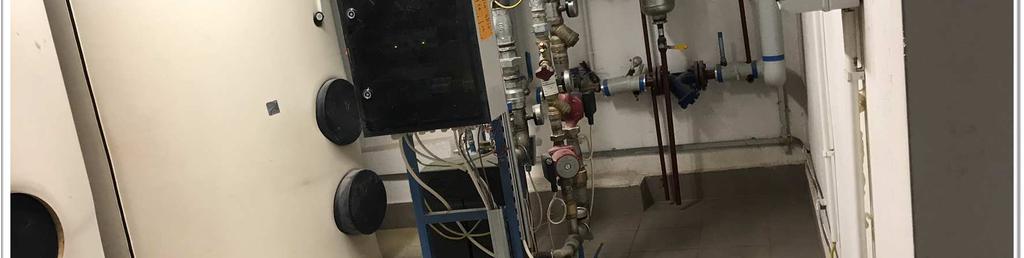

27 Węzeł C.W.U. MPEC Pomieszczenie węzła zlokalizowane jest w piwnicy na przeciwnym końcu budynku. Węzeł stanowi własność MPEC Kraków S.A. Węzeł zasila instalację ciepłej wody z sieci wysokich parametrów MPEC Kraków W pomieszczeniu węzła zabudowany jest wymiennikowy węzeł cieplny MPEC Kraków S.A. węzeł wyposażony jest w wymiennik płytowy firmy Danfoss. Do magazynowania CWU wykorzystywane są dwa zasobniki firmy Reflex typ LS 1500 o pojemności 1500 dm 3 każdy. Węzeł posiada licznik ciepła i sterownik firmy Danfoss. Pomieszczenie węzła jest wystarczające dla potrzeb którym służy. Węzeł jest nowoczesny i nie wymaga żadnych prac modernizacyjnych. 27

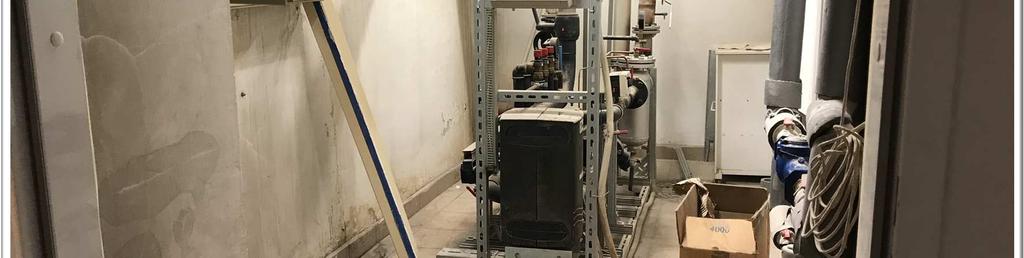

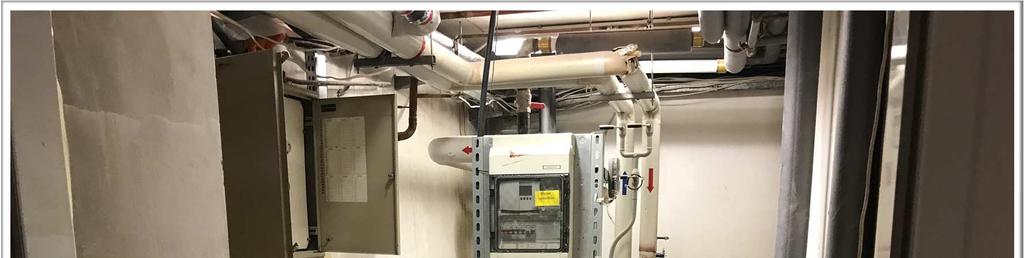

28 Węzeł wentylacji Pomieszczenie węzła znajduje się w piwnicy budynku w pomieszczeniu zlokalizowanym w sąsiednim pomieszczeniu w stosunku do pomieszczenia węzła CWU zasilane go sieci MPEC Kraków. Węzeł zasila centrale wentylacyjne z sieci wysokich parametrów MPEC Kraków Węzeł jest węzłem wymiennikowym zbudowanym w oparciu o wymiennik płytowy Danfoss. Spełnia on wszystkie wymagania MPEC Kraków S.A. dla węzłów cieplnych zasilanych z miejskiej sieci cieplnej. Pomieszczenia węzła jest wystarczające dla potrzeb tego węzła. Sam węzeł jest nowoczesny, wyposażony w układ automatycznej regulacji i licznik ciepła. Przy modernizacji systemu konieczne może być powiększenie samego wymiennika płytowego i ewentualnie wymiana sterownika. 28

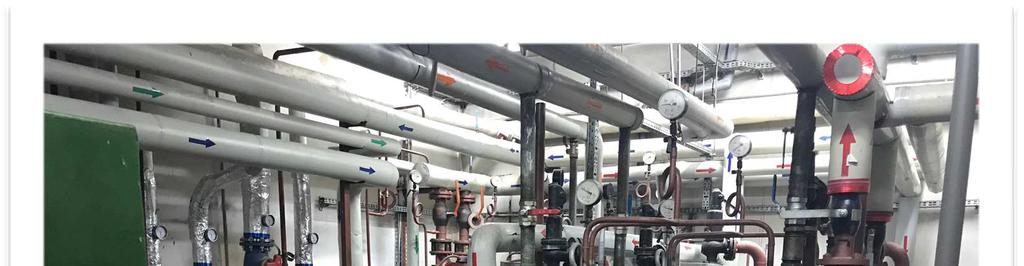

29 7.11. Budynek M-II - Pawilon C W Pawilonie C pomieszczenie węzła cieplnego zlokalizowane jest w piwnicy budynku na ścianie szczytowej od strony zachodniej budynku. Do pomieszczenia dochodzi kanał ciepłowniczy. Z sieci C.O. zmiennych parametrów węzeł zasila: a) instalację centralnego ogrzewania Z sieci Centralnej Ciepłej Wody Użytkowej węzeł zasila: a) Instalacje C.W.U. Z Miejskiej Sieci Cieplnej wysokich parametrów węzeł zasila: a) instalację centralnego ogrzewania, b) instalację C.W.U. c) centralę wentylacyjną Węzeł składa się z wielu elementów. W części zasilanej z miejskiej sieci cieplnej zarówno węzeł centralnego ogrzewania, wentylacji jak i węzeł ciepłej wody użytkowej są węzłami wymiennikowymi wyposażonymi w wymienniki płytowe. Dla podgrzewania ciepłej wody zastosowano wymienniki skręcane. Zasilana z MSC część węzła posiada układy pomiarowe oraz elementy regulacyjne sterowane poprzez regulator pogodowy. W części zasilanej ze szpitalnej sieci C.O. zmiennych parametrów węzeł centralnego ogrzewania jest wyposażony tylko w rozdzielacze na których zamontowano ręczne zawory regulacyjne zamontowane na odgałęzieniach z rozdzielacza. 29

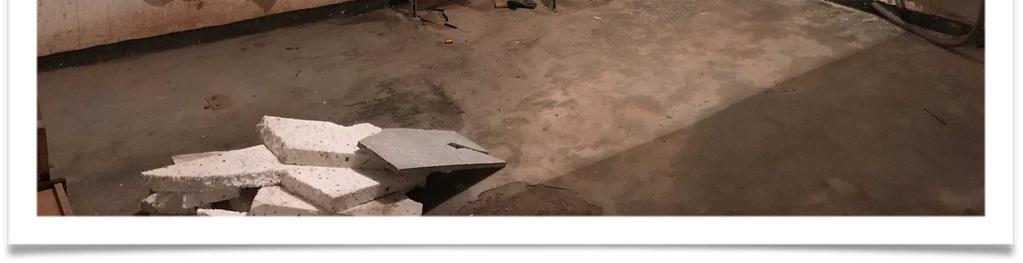

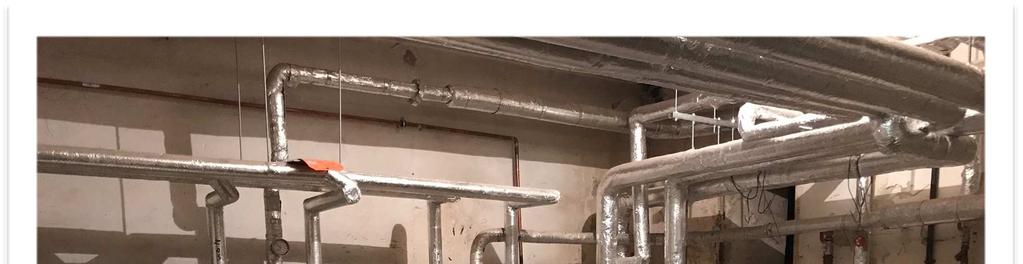

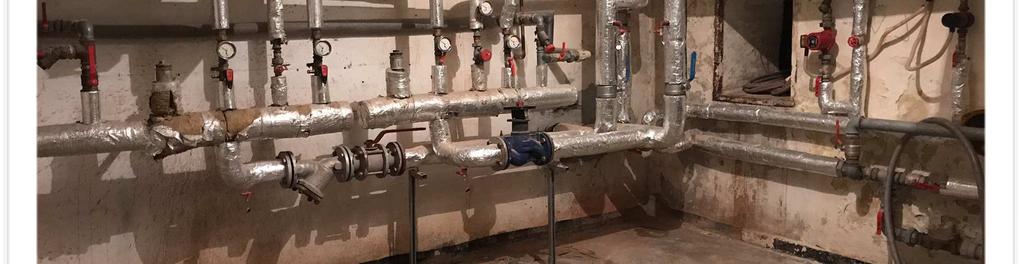

30 Stan techniczny rur i urządzeń dobry. Izolacja termiczna w części wysokoparametrowej jest nowa w pozostałej części stara w płaszczu gipsowo-cementowym. Pomieszczenie węzła jest duże. Doskonale nadaje się do celów planowanej modernizacji Węzeł w budynku M-III W Pawilonie A zlokalizowano trzy węzły cieplne. Wszystkie umiejscowione są w piwnicy budynku. Pierwszy znajduje się od strony kanału ciepłowniczego, drugi środku budynku, a trzeci na przeciwległym końcu budynku. Wszystkie podłączone są do sieci C.O. zmiennych parametrów. Pierwszy węzeł zasila: a) instalację centralnego ogrzewania z sieci C.O. Zmiennych parametrów b) Instalacje C.W.U. z sieci Ciepłej Wody Użytkowej. Węzeł C.O. składa się tylko z rozdzielaczy. Na odgałęzieniach instalacji C.O. zamontowano ręczne zawory regulacyjne. Węzeł C.W.U. posiada tylko pmpę cyrkulacyjną. 30

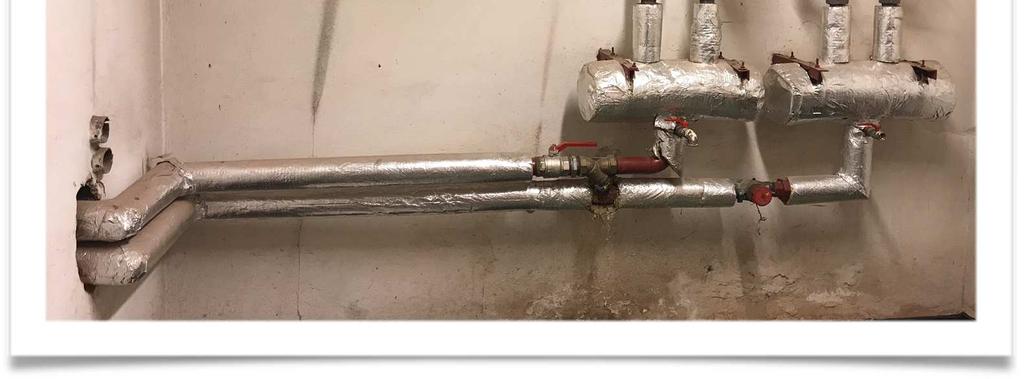

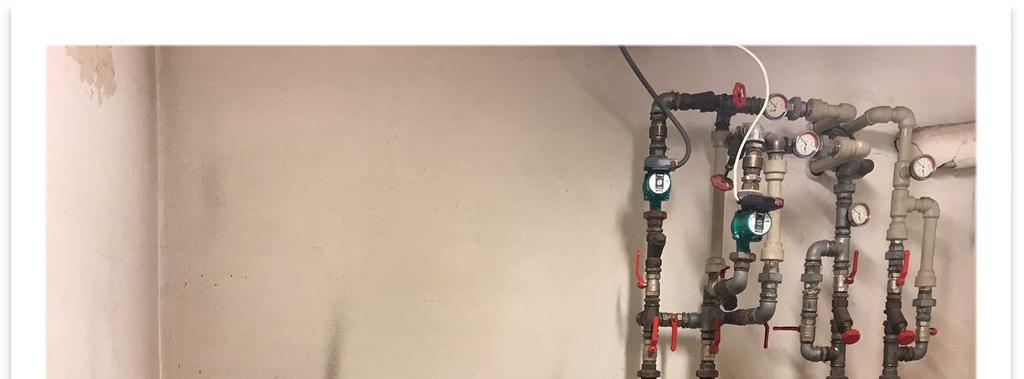

31 Stan izolacji termicznej jest dobry. Pomieszczenie węzła jest duże i umożliwia modernizację poprzez zamontowanie wielofunkcyjnego węzła cieplnego. Drugi węzeł znajdujący się w środku budynku zasila tylko instalację Centralnego ogrzewania. Węzeł ten posiada tylko rozdzielacze. Na odgałęzieniach do instalacji C.O. zamontowano pompy obiegowe i ręczne zawory regulacyjne. Część rurociągów ma nową izolację część rurociągów nie posiada izolacji. Skorodowane odcinki zostały zastąpione rurociągami z tworzywa sztucznego. Pomieszczenie jest wystarczająco duże dla potrzeb przyszłej modernizacji i montażu węzła zmieszania pompowego. Trzeci węzeł zlokalizowany na końcu budynku zasila tylko instalację Centralnego 31

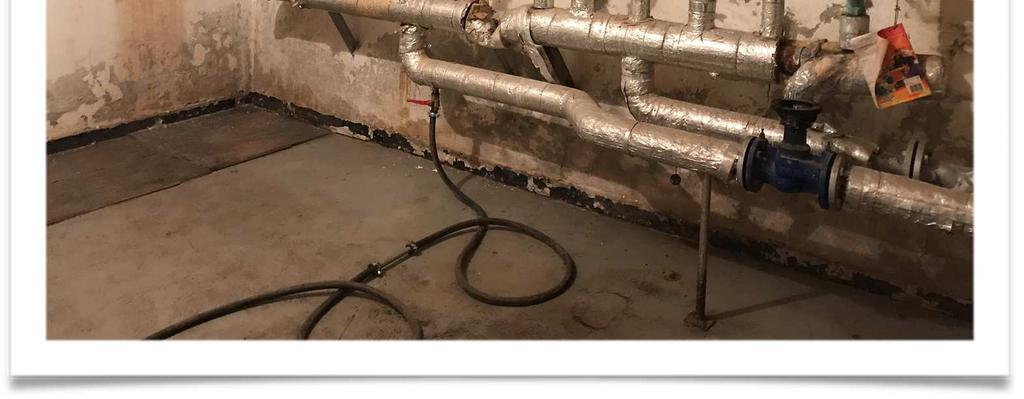

32 Ogrzewania. Węzeł składa się tylko z rozdzielaczy. Na Powrotach instalacji C.O. zamontowano ręczne zawory regulacyjne. Stan techniczny urządzeń jest dobry. Nie widać wycieków wody. Izolacja termiczna jest kompletna. Pomieszczenie węzła jest wystarczająco duże dla potrzeb planowanych modernizacji Budynek M-IV ( Diagnostyka ) W budynku Diagnostyki znajdują się dwa węzły. obydwa w piwnicy tego budynku. Jeden z nich jest węzłem wodnym zasilającym instalację C.O. i instalację C.W.U. Drugi jest węzłem parowym zasilającym instalację wentylacji Węzeł wodny Z sieci C.O. zmiennych parametrów węzeł ten zasila: a) instalację centralnego ogrzewania, Z sieci Centralnej Ciepłej Wody Użytkowej węzeł zasila a) instalację Ciepłej Wody Użytkowej budynku Węzeł zasilający instalację Centralnego Ogrzewania składa się tylko z rozdzielaczy. Na jednym z odgałęzień instalacji C.O. zamontowano pompę obiegową. Większość odgałęzień instalacji nie posiada zaworów regulacyjnych. Węzeł zasilający instalację C.W.U. posiada tylko pompę cyrkulacyjną. 32

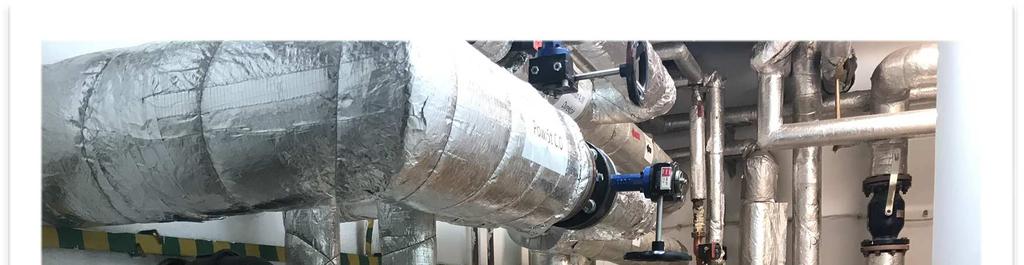

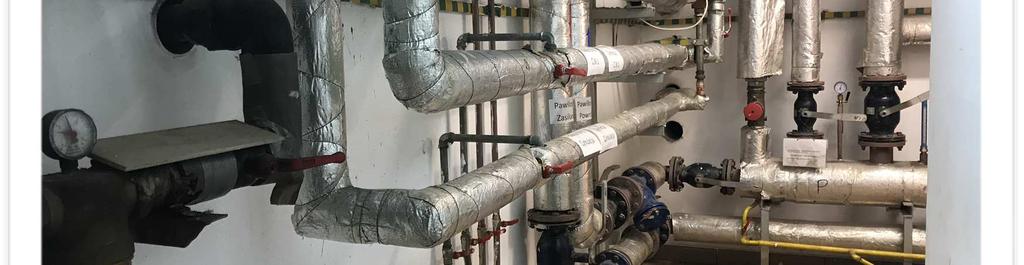

33 Stan techniczny węzła jest dobry. Pomieszczenie jest małe. Nie ma możliwości zabudowania w nim węzła wielofunkcyjnego z lokalnym podgrzewem C.W.U Węzeł parowy Pomieszczenie węzła parowego sąsiaduje z węzłem wodnym. Węzeł ten zasilany jest z sieci parowej szpitala i dostarcza ciepło instalacji Wentylacji. Wyposażony jest on w wymiennik ciepła typu JADX Posiada pompę obiegową i układ stabilizacji ciśnień w instalacji wentylacji. sterowanie temperaturą wody zasilającej nagrzewnice wentylacji realizuje regulator elektroniczny. 33

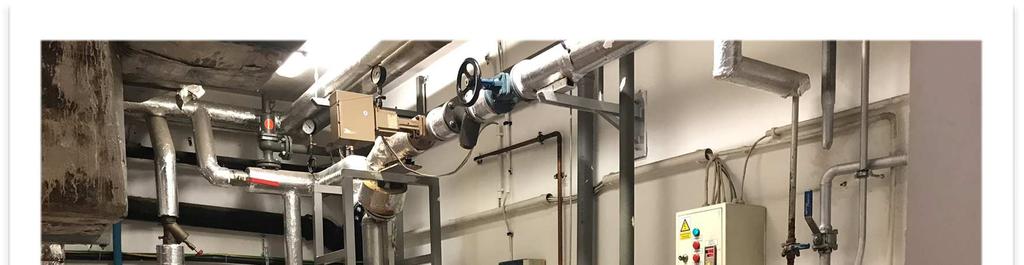

34 Stan techniczny rurociągów i izolacji jest dobry. Pomieszczenie węzła jest duże i możliwe jest w nim zamontowanie węzła wielofunkcyjnego zasilającego wszystkie instalacje tego budynku. Planowana likwidacja kotłowni parowej spowoduje, że węzeł parowy będzie bezużyteczny. Możliwe jest zlikwidowanie węzła parowego i przeniesienie wszystkich urządzeń z węzła wodnego do tego pomieszczenia. 34

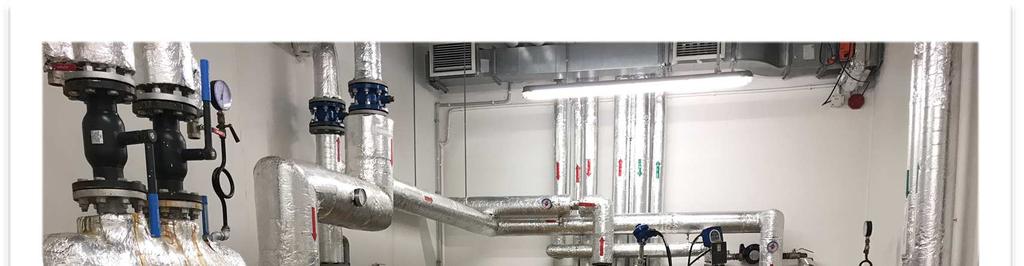

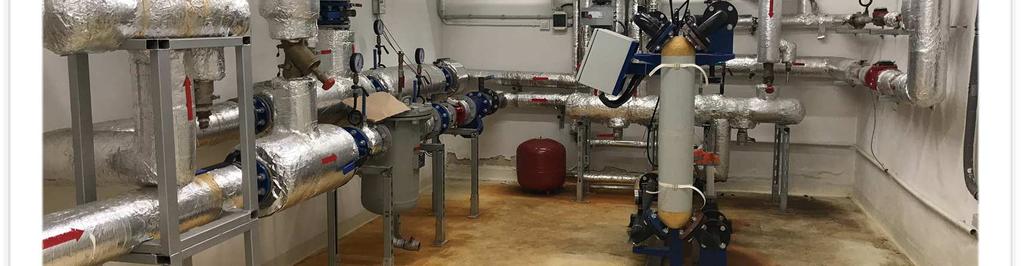

35 7.14. Węzeł w budynku M-IX Węzeł budynku Laboratoryjno Badawczym D zlokalizowany jest w piwnicy przy ścianie zewnętrznej. Z sieci C.O. zmiennych parametrów węzeł zasila: a) Instalację Centralnego Ogrzewania, b) instalację Wentylacji Z sieci parowej węzeł zasila: a) Instalację Centralnego Ogrzewania, b) instalację Wentylacji W sieci C.W.U. węzeł zasila: a) Instalację C.W.U. z sieci C.W.U. Część parowa węzła wyposażona jest w wymiennik płaszczowo-rurowy para/woda. Część zasilana z sieci wodnej C.O. zmiennych parametrów posiada tylko rozdzielacze. Na odgałęzieniach instalacji C.O. zamontowano ręczne zawory regulacyjne. W węźle zamontowano licznik ciepła. Węzeł C.W.U. posiada wodomierze na rurociągu C.W.U. i cyrkulacyjnym. W węźle zamontowano pompę cyrkulacyjną. Stan techniczny węzła jest bardzo dobry. Pomieszczenie jest wystarczająco duże dla przyszłych modernizacji 35

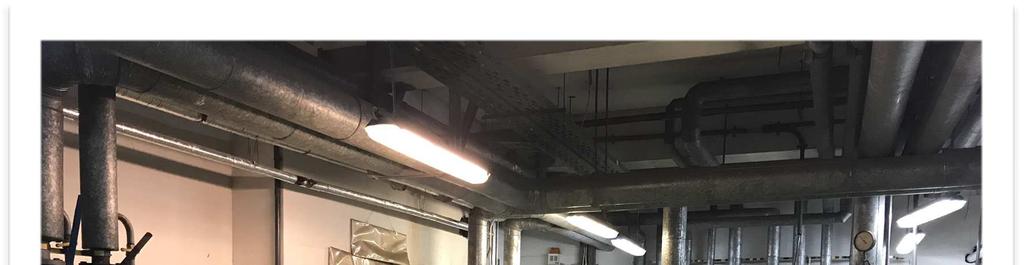

36 7.15. Węzeł w budynku M-Va Węzeł budynku Kardiochirurgii zlokalizowany jest w piwnicy przy ścianie zewnętrznej. Z pomieszczenia węzła można wejść do kanału ciepłowniczego. Z sieci Wentylacji stałych parametrów węzeł zasila: a) instalację Wentylacji Z sieci C.O. zmiennych parametrów węzeł zasila: a) instalację Centralnego Ogrzewania Z sieci C.W.U. węzeł zasila: a) instalację Ciepłej Wody Użytkowej Do węzła doprowadzona jest również sieć parowa, która dostarcza parę do sterylizacji. Węzeł Wentylacji i węzeł Centralnego Ogrzewani posiada tylko rozdzielacze. Brak liczników energii cieplnej. Węzeł C.W.U. to tylko zawory odcinające. Stan techniczny węzła jest dobry izolacja termiczna jest w osłonie z blachy ocynowanej. Pomieszczenie węzła jest wystarczająco duże dla potrzeb planowanej modernizacji. 36

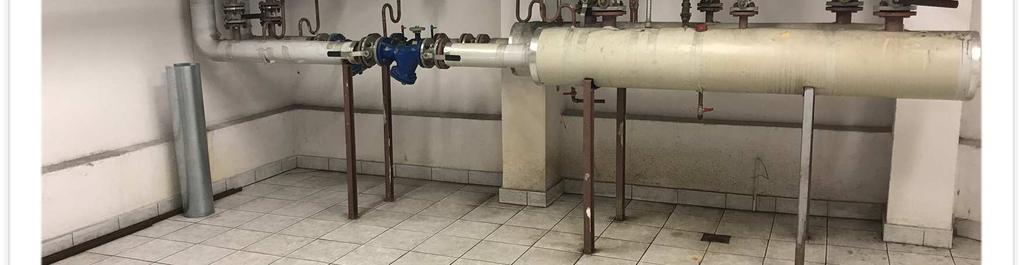

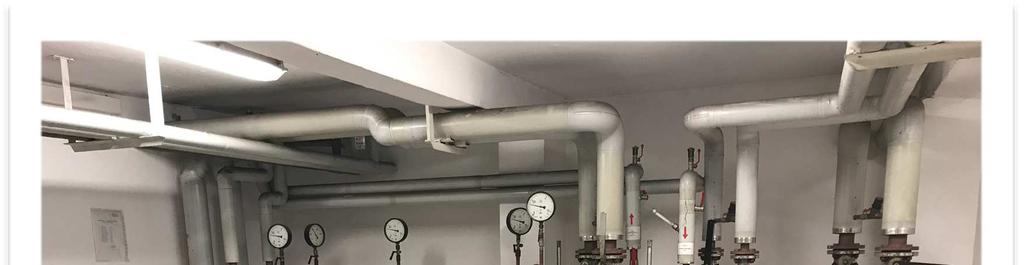

37 7.16. Węzły budynku M-Vb W budynku Kardiochirurgii M-Vb znajdują się trzy węzły dwa z nich to węzły zasilane z sieci parowej. Trzeci to węzeł centralnego ogrzewania. Jeden z węzłów parowych zlokalizowany jest na poddaszu budynku, drugi w piwnicy Węzeł Wodny Pomieszczenie węzła zlokalizowane jest z piwnicy budynku. Z sieci C.O. zmiennych parametrów węzeł zasila: a) instalację Centralnego Ogrzewania Węzeł złożony jest tylko z rozdzielaczy. Brak elementów regulacyjnych na odgałęzieniach instalacji centralnego ogrzewania. Węzeł nie posiada licznika ciepła. Stan techniczny urządzeń węzła jest dobry. Pomieszczenie węzła jest wystarczająco duże aby zamontować w nim układ zmieszania pompowego, oraz węzeł wymiennikowy do lokalnego podgrzewania Cieplej wody użytkowej Węzeł C.W.U. W budynku jest tylko przyłącze do sieci ciepłej wody użytkowej. Brak jest pomieszczenia w, którym jest zlokalizowany węzeł C.W.U. 37

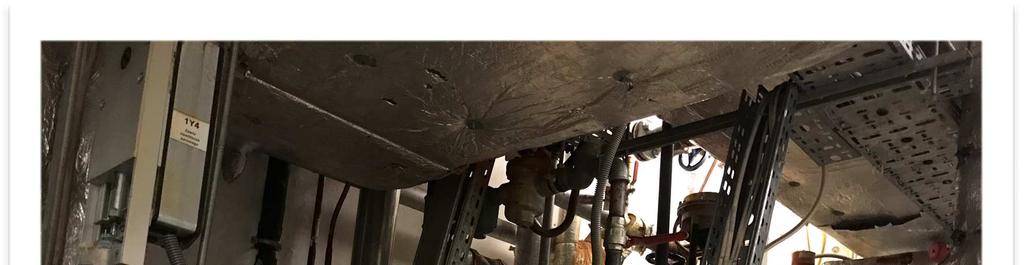

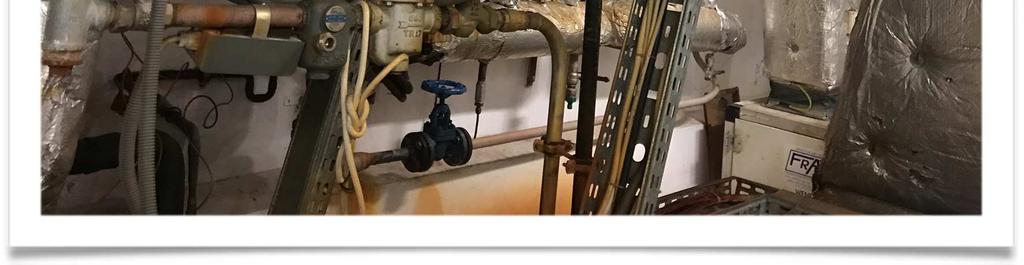

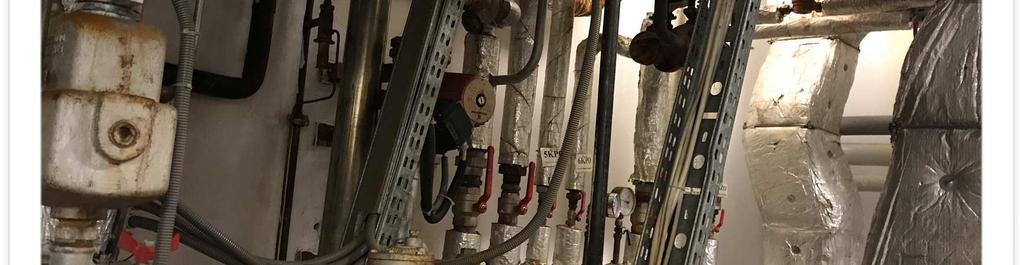

38 Węzeł parowy w piwnicy Pomieszczenie węzła parowego znajduje się w piwnicy budynku obok pomieszczenia węzła centralnego ogrzewania. Węzeł zasilany jest z sieci parowej i zasila instalację wentylacji starczają ciepło do maszynowni wentylacyjnej znajdującej się w tym samym pomieszczeniu. Węzeł wyposażony jest w wymiennik typu JAD Urządzenia w węźle są w dobrym stanie. Ponieważ pomieszczenie węzła stanowi jednocześnie maszynownię wentylacji nie można wykorzystać go do planowanej modernizacji systemu. Węzeł ten należy zlikwidować. Do zasilanie central wentylacyjnych należy wykonać węzeł wielofunkcyjny zlokalizowany w pomieszczeniu węzła C.O. 38

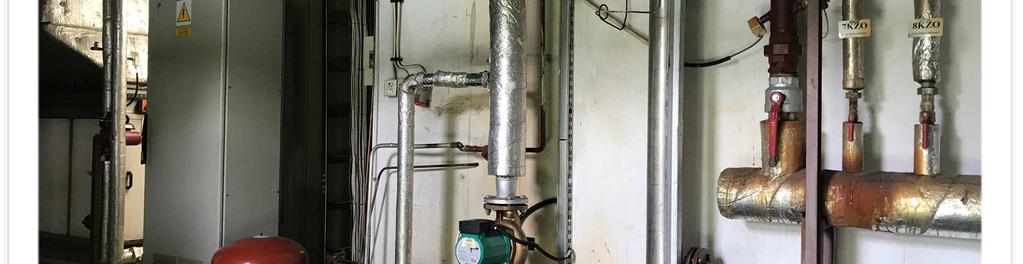

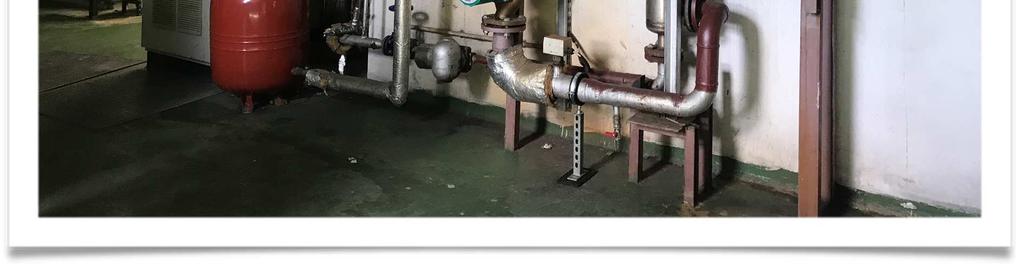

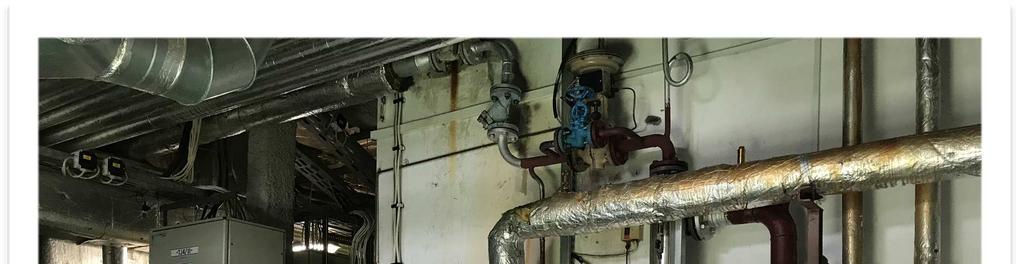

39 Węzeł parowy na poddaszu Węzeł parowy zlokalizowany jest w maszynowni wentylacyjnej na poddaszu budynku. Węzeł zasilany z sieci parowej dostarcza ciepło do układu wentylacji, zasilając centralne wentylacyjne zlokalizowane w tej maszynowni. Węzeł wyposażony jest w wymiennik typu JAD Stan techniczny węzła jest dobry. W zawiązku z planowaną likwidacja kotłowni parowej węzeł ten należy zlikwidować. Do zasilania nagrzewnic central wentylacyjnych należy doprowadzić sieć wodną C.O. zmiennych parametrów. 39

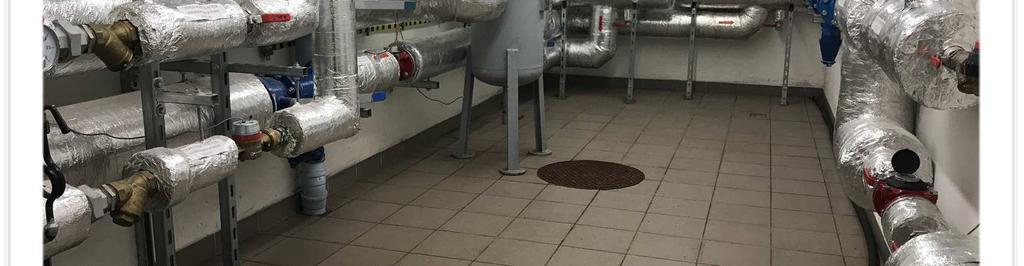

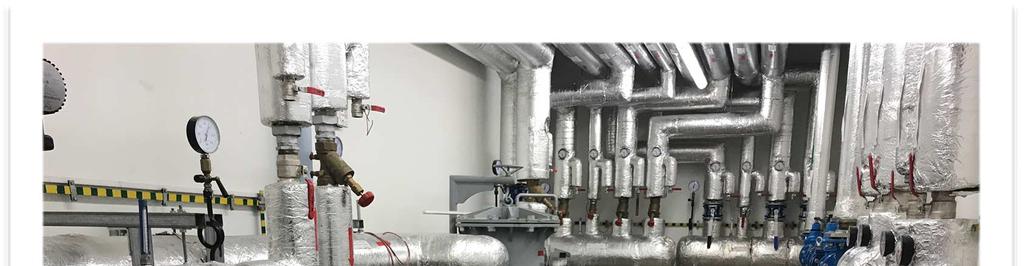

40 7.17. Węzeł w budynku M-Ve Węzeł cieplny zlokalizowany jest w piwnicy budynku. Podłączony jest do sieci C.O. Zmiennych parametrów rurociągiem o średnicy dn 125 mm, oraz do sieci wentylacji stałych parametrów rurociągiem o średnicy dn 80 mm. Z tych sieci węzeł zasila: a) Instalacje centralnego ogrzewania, b) Instalacje wentylacji Z sieci centralnej cieplej wody węzeł zasila: a) Instalację C.W.U. Węzeł centralnego ogrzewania złożony jest tylko z rozdzielaczy. Na odgałęzieniach instalacji centralnego ogrzewania zamontowano ręczne zawory regulacyjne. Węzeł ( odgałęzienie ) zasilający centrale wentylacyjne posiada ręczny zawór regulacyjny. W węźle zamontowano liczniki ciepła zarówno na sieci C.O. zmiennych parametrów jak i na sieci wentylacji stałych parametrów. Węzeł C.W.U. Jest złożony z rozdzielacza. Na przewodzie zasilającym C.W.U., oraz na przewodzie cyrkulacyjnym zamontowano wodomierze. Dodatkowo na przewodzie cyrkulacyjnym zamontowano pompę cyrkulacyjną. Stan techniczny węzła jest bardzo dobry. Pomieszczenie w którym jest węzeł powinno wystarczyć dla zmodernizowanego węzła cieplnego. 40

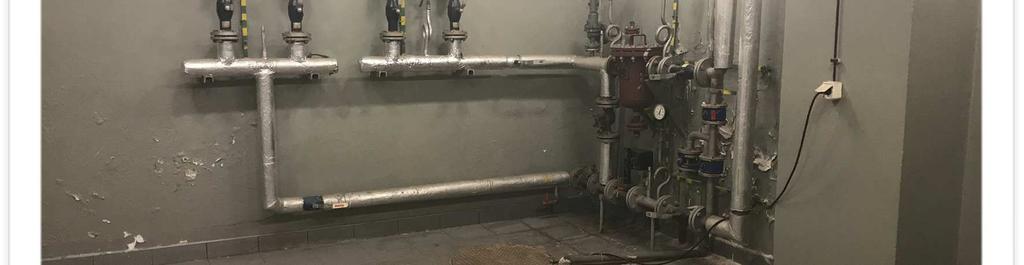

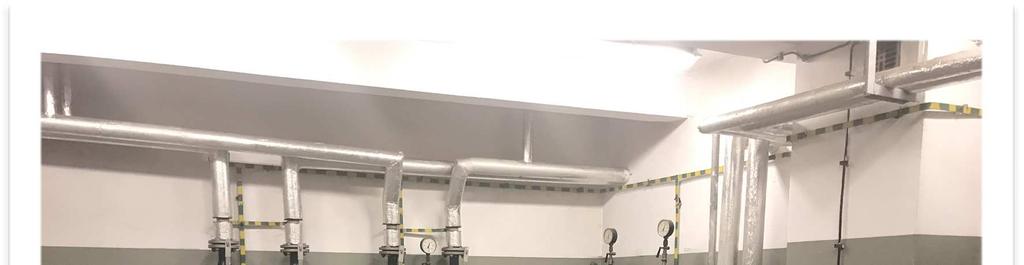

41 7.18. Węzeł w budynku M-VI Węzeł cieplny w budynku Ambulatorium Konsultacyjnego zlokalizowany jest w piwnicy tego budynku. Z sieci C.O. Zmiennych parametrów węzeł zasila instalację C.O. Z sieci C.W.U. Węzeł zasila instalacje centralnej ciepłej wody. Węzeł centralnego ogrzewacza składa się wyłącznie z rozdzielaczy. Część przyłączeniowa tego węzła stanowi pozostałość po węźle wysokoparametrowym. Posiada bajpas. Zamontowano w nim również zawór regulacyjny z siłownikiem firmy Danfoss. Na odgałęzieniach z rozdzielacza zamontowano wysokoparametrowe zawory valvex. Węzeł cieplej wody posiada wodomierze zarówno na rurociągu cieplej wody jak i na przewodzie cyrkulacyjnym. Stan techniczny urządzeń węzła jest dobry. Pomieszczenie węzła jest wystarczająco duże dla planowanej modernizacji i zabudowy węzła wielofunkcyjnego 41

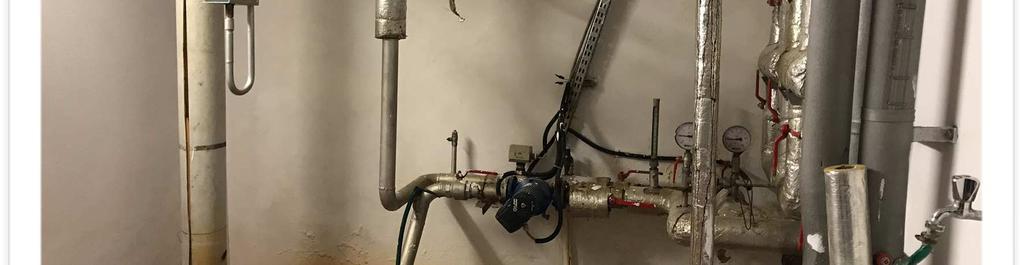

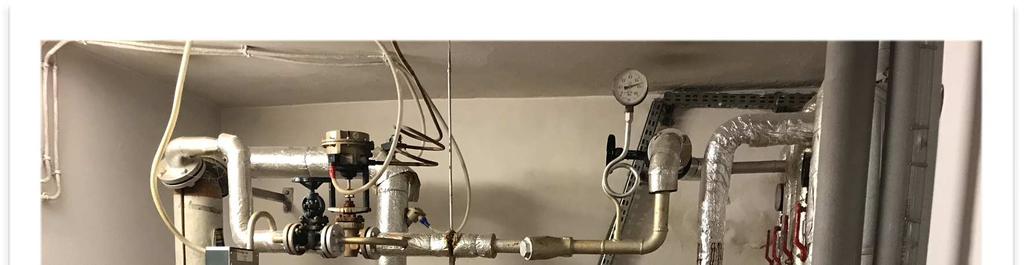

42 7.19. Węzeł w budynku M-VII Węzeł w budynku Patomorfologii zlokalizowany jest w piwnicy budynku. Węzeł podłączony jest do sieci parowej, sieci C.O. Zmiennych parametrów i do sieci C.W.U. Z sieci C.O. zmiennych parametrów węzeł zasila: a) instalację Centralnego Ogrzewania Z sieci parowej węzeł zasila: a) instalację wentylacji Z sieci Centralnej Ciepłej Wody Użytkowej a) Instalację centralnej ciepłej wody Węzeł parowy wyposażony jest wymiennik płaszczowo-rurowy typ JAD Węzeł centralnego ogrzewania to tylko rozdzielacze. Na odgałęzieniach instalacji centralnego ogrzewania nie zamontowano elementów regulacyjnych. W węźle cieplej wody zamontowano wodomierz. Stan techniczny urządzeń węzła jest dobry. Pomieszczenie węzła ma powierzchnie około 9 m 2. Pomieszczenie jest małe, ale powinno wystarczyć do zamontowania węzła wielofunkcyjnego. 42

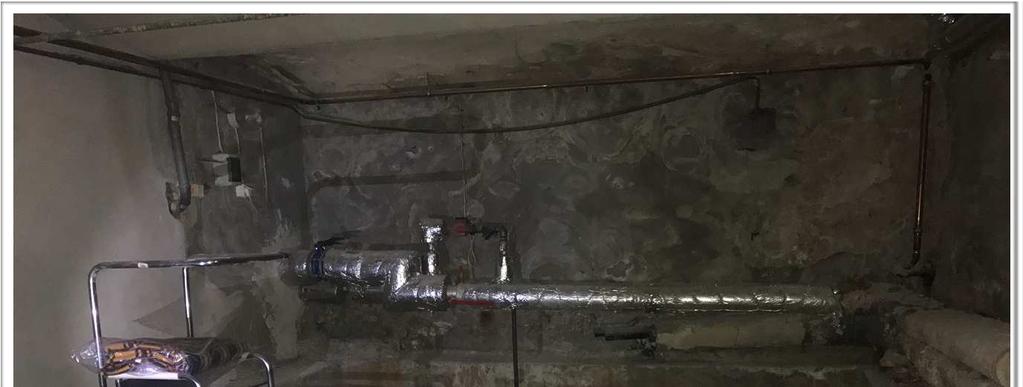

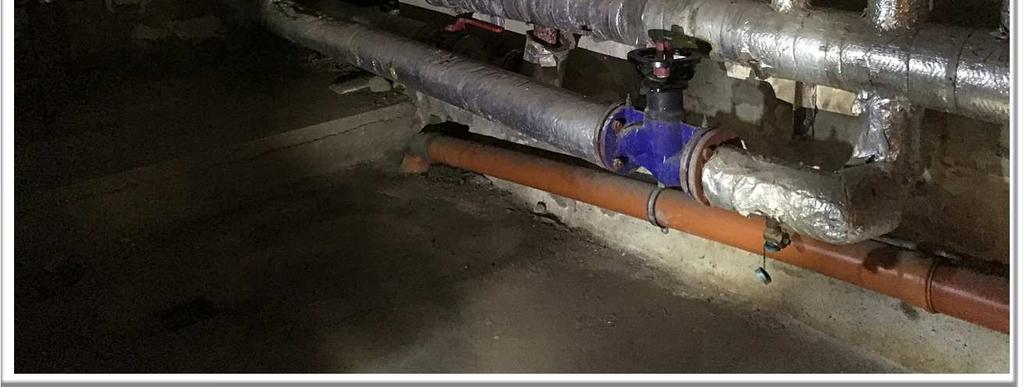

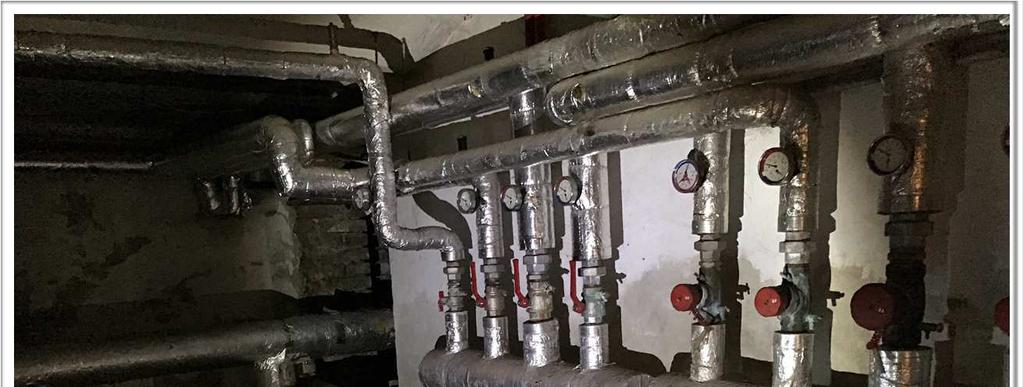

43 7.20. Węzeł w budynku M-VIII Węzeł w pawilonie D zlokalizowany jest w kanale technologicznym od strony w piwnicy budynku od strony budynku M-IX. Węzeł podłączony jest do sieci C.O. Zmiennych parametrów. Zasilanie instalacji cieplej wody użytkowej realizowane przez podłączenie do sieci C.W.U. bezpośrednio z kanału ciepłowniczego. Przyłącze cieplej wody znajduje się w pomieszczeniu przylegającym do kanału ciepłowniczego. Na przewodzie cyrkulacyjnym zamontowano pompę. Węzeł centralnego ogrzewania składa się z rozdzielaczy. Na odejściach instalacji C.O. Zamontowano ręczne zawory regulacyjne. Stan techniczny urządzeń węzła jest dobry. Pomieszczenie nie nadaje się dla wielofunkcyjnego węzła cieplnego. 43

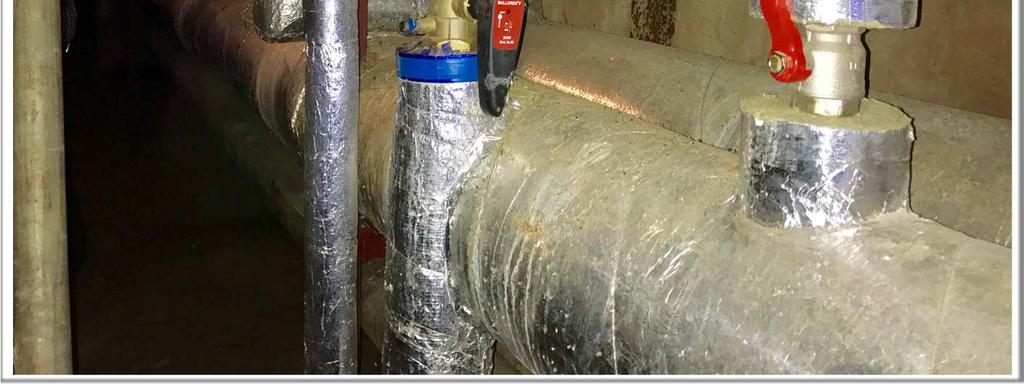

44 7.21. Węzły w pomieszczeniach technicznych W budynkach technicznych takich jak: a) T-II magazyn gazów technicznych, b) T-IX stacja trafo, c) T-V budynek agregatów, d) T-VIII budynek techniczny, e) T-X hydrofornia, f) T-XIV pompownia, Nie ma węzłów cieplnych. Instalacja centralnego ogrzewania składająca się z jednego lub kilku grzejników podłączona jest do sieci C.O. zmiennych parametrów bezpośrednio w kanale ciepłowniczym. W kanale tym zamontowane zawory odcinające i regulacyjne. Przy modernizacji systemu grzewczego Szpitala zamontować liczniki ciepła. budynkach tych wystarczy Wyjątek stanowi węzeł w budynku T-VII tym znajduje się nieczynny węzeł bezpośredni złożony z rozdzielaczy na których zamontowano wysokoparametrową armaturę odcinająco-regulacyjną 44
45 8. Zestawienie potrzeb cieplnych Szpitala z rozbiciem na poszczególne media, na podstawie istniejącej dokumentacji Zbilansowano zapotrzebowanie na ciepło dla obiektów Szpitala Jana Pawła II na podstawie dostępnej dokumentacji, inwentaryzacji urządzeń i informacji uzyskanej w Dziale Technicznym. Łączne zapotrzebowanie na ciepło szpitala wynosi 7,48 MW, w tym centralne ogrzewania 3,29 MW, wentylacja 2,351 MW, ciepła woda użytkowa 0,53 MW, para dla potrzeb wentylacji 1,31 MW. Tabela 4 Zapotrzebowanie na ciepło dla Szpitala Jana Pawła II Symbol BUDYNEK C.O. WENT PARA CWU Zima Lato średnio MAX kw kw kw kw kw kw A-I KUCHNIA A-II MAGAZYN BIELIZNY A-III Dyrekcja / Kaplica A-IV STARA PRALNIA A-V BUDYNEK KONFERENCYJNO- SZKOLENIOWY'A' A-VI Budynek hotelowy Nowy A-VIb Budynek hotelowy Stary A-VII ADIMINISTRACJA A-VIII PORTIERNIA " NOWA" M-I PAWILON "B" M-II PAWILON C M-III PAWILON "A" M-IV DIAGNOSTYKA M-IX BUDYNEK LABORATORYJNO- BADAWCZY D" M-Va KARDIOCHIRURGIA "A" M-Vb KARDIOCHIRURGIA "B" M-Vb KARDIOCHIRURGIA "B" Piwnica
46 Symbol BUDYNEK C.O. WENT PARA CWU Zima Lato średnio MAX kw kw kw kw kw kw M-Ve M-VI BUD. ZINTEGROWANEGO CENTRUM MEDYCYNY RATUNKOWEJ "E" Ambulatorium konsultacje M-VII PATOMORFOLOGIA M-VIII Pawilon D T-I Stacja Trafo T-I T-II Magazyn gazów T-IX STACJA TRAFO T-V BUDYNEK AGREGATÓW T-VI TRAFO T-VII KOTŁOWNIA / WYMIENNIKOWNIA T-VIII PROJ. BUDYNEK TECHNICZNY T-X HYDROFORNIA T-XI TRAFO WN T-XII TRAFO T-XIV POMPOWNIA RAZEM RAZEM SZPITAL
