1 INTEGRACYJNY WYMIENNIK CIEPŁA CONNECT I INSTRUKCJA OBSŁUGI INSTRUKCJA INSTALOWANIA Dział Techniczny: ul. Pasternik 76, Kraków tel fax tel. kom Styczeń 2014

2 1. WSTĘP Przekrój i wymiary urządzenia Dane techniczne urządzenia Schematy ideowe podłączenia i opis instalacji Charakterystyka hydrauliczna wymiennika CONNECT I

3 1. WSTĘP Integracyjny wymiennik ciepła CONNECT I to urządzenie przeznaczone do pracy w pompowych instalacjach centralnego ogrzewania, centralnej ciepłej wody użytkowej, wentylacji i klimatyzacji. Connect jest to opatentowane i innowacyjne urządzenie, które może pracować z urządzeniami do 55 kw mocy. Do głównych zadań wymiennika Connect należy przede wszystkim połączenie urządzeń, które: pracują w różnych systemach (zamkniętym i otwartym); pracują na różnych czynnikach (woda i glikol) oraz pracują w różnych zakresach temperatur (pompa ciepła, kocioł gazowy kondensacyjny). Pozostałe funkcje wymiennika Connect: zarządzanie warstwami temperaturowymi; zastąpienie sprzęgła hydraulicznego; zastępuje wymiennik rurowy lub płytowy; zastępuje odmulacz; separuje powietrze; odpowietrza instalację; może również pełnić rolę bufora energii. Integracyjny wymiennik ciepła Connect to: o proste urządzenie ułatwiające integrację skomplikowanych instalacji grzewczych, o rozwiązanie problemów związanych z połączeniem w jednej instalacji urządzeń i odbiorników o różnych czynnikach grzewczych, różnych ciśnieniach roboczych, różnych obiegach i pracujących w różnych układach, o możliwość prostego separowania obiegów grzewczych, o wyeliminowanie zakłóceń obiegów, o prosty i szybki montaż instalacji bez dodatkowych urządzeń (mniejsza ilość pomp, brak konieczności montowania wymiennika płytowego), o prosty układ sterowania, o dedykowane rozdzielacze z podejściami pod pompy. Rozwiązanie zastrzeżone P W

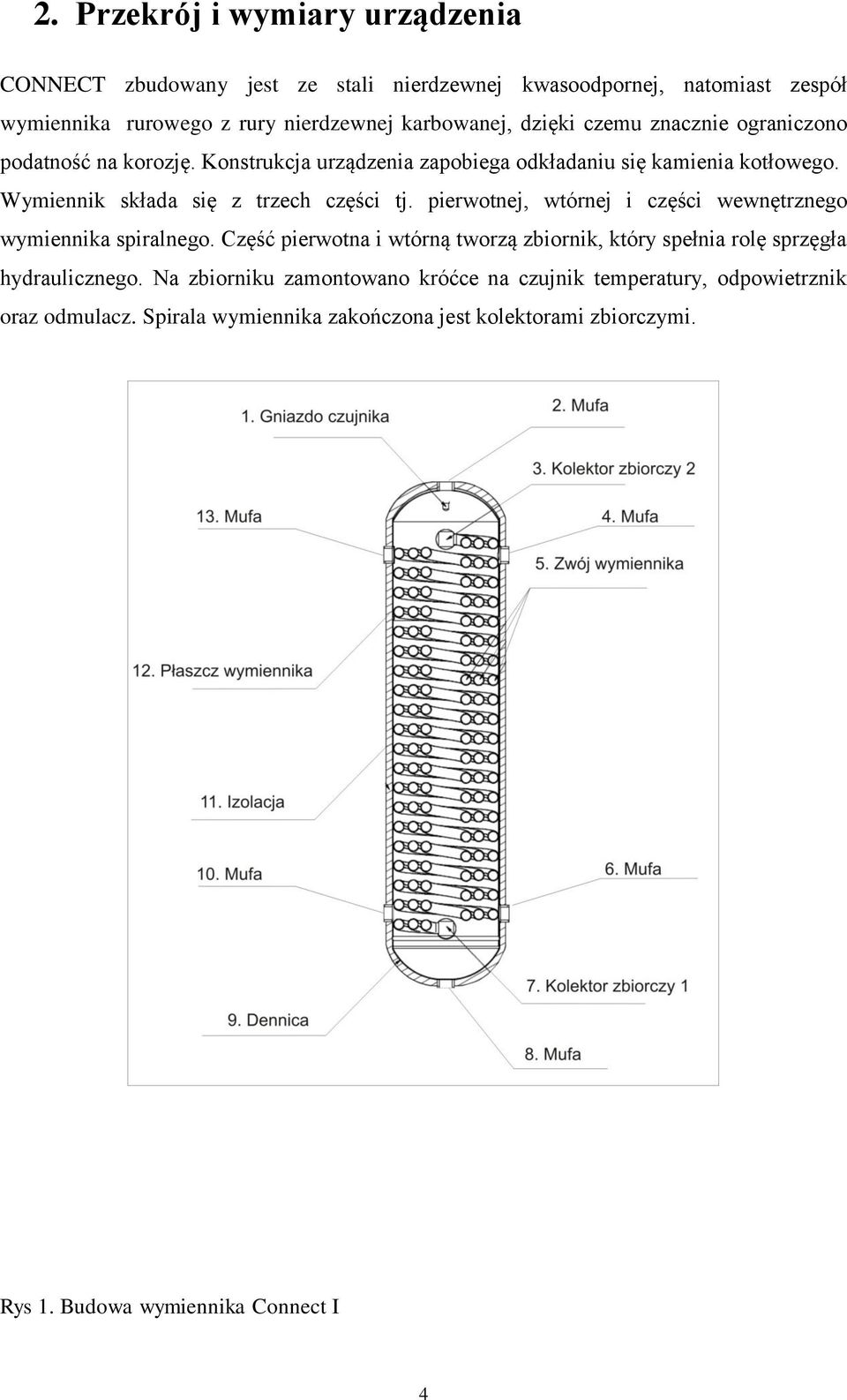

4 2. Przekrój i wymiary urządzenia CONNECT zbudowany jest ze stali nierdzewnej kwasoodpornej, natomiast zespół wymiennika rurowego z rury nierdzewnej karbowanej, dzięki czemu znacznie ograniczono podatność na korozję. Konstrukcja urządzenia zapobiega odkładaniu się kamienia kotłowego. Wymiennik składa się z trzech części tj. pierwotnej, wtórnej i części wewnętrznego wymiennika spiralnego. Część pierwotna i wtórną tworzą zbiornik, który spełnia rolę sprzęgła hydraulicznego. Na zbiorniku zamontowano króćce na czujnik temperatury, odpowietrznik oraz odmulacz. Spirala wymiennika zakończona jest kolektorami zbiorczymi. Rys 1. Budowa wymiennika Connect I 4

5 Rys. 2. Wymiary urządzenia 5

6 3. Dane techniczne urządzenia Rys. 3. Opis przyłączy wymiennika Connect I Tabela. 1. Dane techniczne wymiennika CONNECT I TYP CONNECT 25 CONNECT 40 CONNECT 55 Moc wymiennika [kw] Powierzchnia grzewcza wężownicy [m 2 ] 2,7 4,67 5,9 Pojemność wodna płaszcza wymiennika [l] Pojemność wymiennika rurowego [l] 6 8 Masa [kg] Ciśnienie pracy układu zamkniętego Ciśnienie pracy układu otwartego 6 bar 0,1 bar Maksymalna temperatura pracy 100 C Minimalna temperatura pracy 5 C Medium woda, glikol System jakości ISO 9001:2009I 6

7 4. Schematy ideowe podłączenia i opis instalacji Integracyjny wymiennik ciepła Connect separuje układy pracujące na różnych ciśnieniach i różnych czynnikach oraz łączy w jednym układzie: dwa źródła ciepła: kocioł gazowy, olejowy, elektryczny, pompę ciepła, kominek (praca w układzie zamkniętym) i kocioł na paliwo stałe, kominek z płaszczem wodnym (praca w układzie otwartym); dwa źródła ciepła pracujące na różnych czynnikach grzewczych: pompa ciepła glikol, kocioł woda. Układy te nie wymagają zastosowanie zewnętrznego wymiennika płytowego, dodatkowych zestawów pompowych. Przewody zasilające i powrotne podłączone są do jednego urządzenia. W zależności od rodzaju kotła istnieje możliwość dwóch sposobów podłączenia zasobnika cwu Rys. 4. Schemat podłączeniowy Connect I kocioł bez wbudowanego zaworu trójdrogowego do ciepłej wody użytkowej; 7

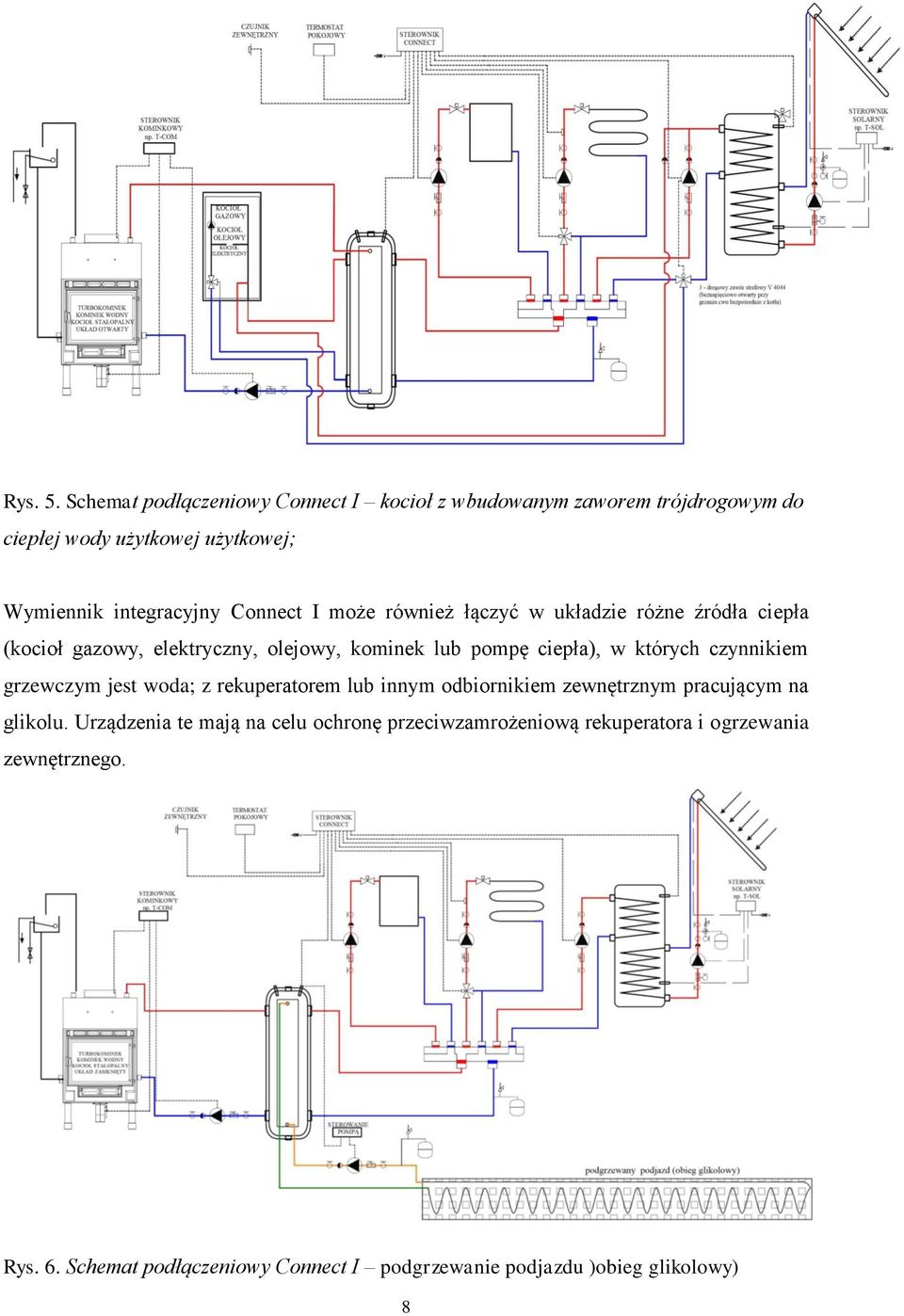

8 Rys. 5. Schemat podłączeniowy Connect I kocioł z wbudowanym zaworem trójdrogowym do ciepłej wody użytkowej użytkowej; Wymiennik integracyjny Connect I może również łączyć w układzie różne źródła ciepła (kocioł gazowy, elektryczny, olejowy, kominek lub pompę ciepła), w których czynnikiem grzewczym jest woda; z rekuperatorem lub innym odbiornikiem zewnętrznym pracującym na glikolu. Urządzenia te mają na celu ochronę przeciwzamrożeniową rekuperatora i ogrzewania zewnętrznego. Rys. 6. Schemat podłączeniowy Connect I podgrzewanie podjazdu )obieg glikolowy) 8

9 Rys. 8. Schemat podłączeniowy Connect I zasilanie nagrzewnicy wodnej rekuperatora. Podane schematy są schematami ideowymi, nie zastępują prawidłowo wykonanego projektu. 5. Charakterystyka hydrauliczna wymiennika CONNECT I Konstrukcja wymiennika składa się z części pierwotnej, wtórnej (oraz spiralnego wymiennika wewnętrznego. Strumienie z części pierwotnej i wtórnej mieszają się, zatem wymiennik pełni również funkcję sprzęgła hydraulicznego. Na poniższych schematach przedstawiono charakterystyki hydrauliczne dla części pierwotnej, wtórnej oraz spiralnej wymiennika. 9

10 h w [mm] Charakterystyka zbiorcza strat wtórnej części wymiennika Przepływ Qw m3/h
