Rurowy, zdecentralizowany zasobnik ciepłej wody do zabudowy w ścianie - Nowość w Polsce - ECO MODUL 10.1

Transkrypt

1 Rurowy, zdecentralizowany zasobnik ciepłej wody do zabudowy w ścianie - Nowość w Polsce - ECO MODUL 10.1 Ciekawym i nowartorskim rozwiązaniem dla przygotowania ciepłej wody użytkowej jest zabudowa zasobnika ciepłej wody w ścianie. Zaletą takiego zastosowania jest możliwość scentralizowania tego systemu w bezpośredniej bliskości punktów czerpalnych, co daje produkcję gorącej wody w miejscach, gdzie jest ona akurat potrzebna. Cały proces pogdrzewania c.w.u. jest realizowany na jednym obiegu centralnego ogrzewania. Sposób przygotowania ciepłej wody ECO MODUL 10.1 jest zasobnikiem, który pozwala na obniżenie kosztów eksploatacyjnych oraz redukuje liczbę rur c.w.u., prowadzonych po obiekcie. Zasada działania tego systemu instalacji umożliwia ogrzanie pomieszczeń, jak również przygotowanie c.w.u. Jest on więc jednym systemem c.o. i zasilania w zimna wodę. Woda instalacji c.o. o standardowej temperaturze 65 C doprowadzana jest do dolnego króćca zasobnika, następnie przepływa pionowymi rurami wymiennika ciepła, przekazując ciepło wodzie użytkowej i podgrzewa ją do np. 50 C. Różnica w stosunku do standardowego wykonania instalacji polega na tym, że do osiągnięcia tych samych parametrów potrzeba jedynie połowy rur instalacyjnych w całym budynku. Budowa zasobnika Zasobnik Materiał - stal nierdzewna , z domieszką niklu i tytanu. Domieszki te eliminują rozwój bakterii Legionella. Kształt - spłaszczony prostopadłościan zamontowany w górnej części stelaża instalacyjnego. Izolacja - pianka poliuretanowa o grubości mm. Zasobnik oferowany jest w 2 wielkościach: 80, 144 litry. Konstrukcja wewnętrzna - rury pionowe spięte na górze i na dole kolektorami. Specjalna konstrukcja wymiennika posiadająca spiralną rurę z przepływającą przez nią wodą centralnego ogrzewnania umożliwia zintensyfikowanie procesu wymiany ciepła (rys. poniżej)

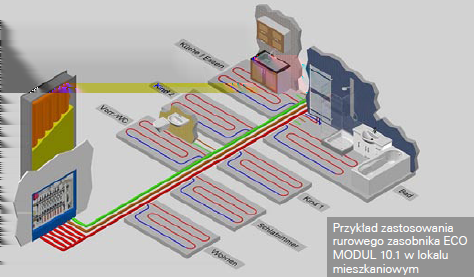

2 Wymiennik jest w stanie wyprodukować ilość ciepłej wody o takich samych parametrach, co podgrzewacz przezpływowy o mocy 20 kw, co umożliwia mu rurowa budowa i duża powierzchnia oddawania ciepła. Stelaż Konstrukcja - profile stalowe. Wysokość - wartość standardowego pomieszczenia, czyli 2,60 cm. Istnieje możliwość jego wydłużenia poprzez rozsunięcie profili/ościeżnicy. Wymiary stelaża dla zbiornika 144 litry to: wysokość = 2600 mm, szerokość = 1025 mm, głębokość = 205 mm. Ciśnienie w zbiorniku: 6 bar. Maksymalna temperatura zasilania: 95 C. Wydajność przygotowania c.w.u. to: 10 l/min (dla ΔT = 10 C i ΔT wody grzewczej = 50 C) Stelaż wraz z zasobnikiem może być zabudowany w ściance działowej wykonanej w systemie suchej zabudowy. W dolnej strefie stelaża znajduje się otwór rewizyjny zapewniający dostęp do zasobnika i wymiennika ciepła/grzałki. Przestrzeń ta, w dolnej części ramy zasobnika, funkcjonuje dodatkowo jako miejsce do montażu rozdzielacza obiegów grzewczych i licznika ciepła wraz z licznikiem zimnej wody, co przedstawie rysunek poniżej.

3 Koncepcja stelażu i rozdzielacza w jednym oraz zabudowanie tam zasobnika jest przykładem na wykorzystanie maksymalnej przestrzeni pomieszczeń kosztem kompaktowości i zabudowania urządzeń będących wyposażeniem technicznym obietktu. Dzięki temu ECO MODUL 10.1 uwzględnia nowoczesne tendencje w budownictwie. ECO MODUL 10.1 może współpracować z każdym systemem c.o.: zasilanym kotłem gazowym zasilanym kotłem olejowych zasilanym z węzła cieplnego (sieci miejskiej) zasilanym pompą ciepła. Ładowanie zasobnika Nastepuje ono w trybie priorytetu ciepłej wody. Spadek temperatury ciepłej wody rejestrowany jest przez czujnik poniżej zadanej wartości i powoduje automatyczne otwarcie zaworu na zasobniku, co daje przepływ wody z systemu c.o. Czas ładowania zasobnika np. od temperatury 10 C do 50 C wynosi zaledwie 40 minut, co nie ma większego wpływu na zachwianie komfortu cieplnego w pomieszczeniach ze wzgledu na akumulacyjność budynku. Regulacja zasobnika W przypadku obiektów hotelowych zasobniki wyposażone są w rozbudowaną regulację czasową, która umożliwia ładowanie zasobnika jedynie w czasie pobytu gości.

4 Opomiarowanie zużycia energii W obiektach mieszkaniowych zastosownaie zasobnika pozwala na dokładne opomiarowanie zużycia ciepła bez stosowania dodatkowo wodomierzy na ciepłą wodę użytkową. Zaletą wykorzystania tego rozwiązania jest możliwość zastosowania tylko jednego ciepłomierza i wodomierza do całkowitego rozliczenia danego obiektu za zużycie c.o. i wody. Ułatwia to administratorowi rozliczenie poszczególnych lokali ze zużycia ciepła. Miejsce stosowania zasobnika

5 ECO MODUL 10.1 to produkt dedykowany głównie pod inwestycje. W Austrii (rodzimym kraju tego zasobnika) urządzenia te pracują w wielu hotelach, biurach, pensjonatach, na obiektach sportowych, domach jedno- i wielorodzinnych. Tam właśnie bardzo istotne jest wykorzystanie jednego obiegu grzewczego do dwóch celów i przygotowanie c.w.u. w pobliżu miejsca poboru. Jeden zasobnik może pracować na dwa pokoje hotelowe lub np. w obiektach sportowych na 2 3 prysznice. Architektonicznie zasobnik zabudowany w ścianie nie zajmuje przestrzeni łazienki, kotłowni, korytarza. Jeżeli zapotrzebowanie na c.w.u. jest duże, możliwy jest układ dwóch trzech zasobników pracujących w kaskadzie. Okres gwarancji, zapewniany przez producenta jest bez ograniczeń. ECO MODUL 10.1 jest przemyślanym przez inżynierów wysokiej klasy sposobem na podgrzewanie i magazynowanie c.w.u. Opracowanie redakcja, na podstawie artykułu technicznego autorstwa Jacka Skury, InstalReporter (czerwiec 2011). Kopiowanie i rozpowszechnianie artykułu bez zgody redakcji zabronione. KONTAKT INSTALpress redakcja@instalreporter.pl WWW: Tel.: ,
