DEMONTAŻ WĘZŁA CIEPLNEGO I CZĘŚCI PRZYŁĄCZA SIECI CIEPLNEJ

Transkrypt

1 Warszawa; ul. Łopuszańska 30; tel ; fax: wew. 113 Nazwa opracowania Obiekt Adres Inwestor PROJEKT WYKONAWCZY LODOWISKO TORWAR II ul. Łazienkowska 6A Warszawa Centralny Ośrodek Sportu ul. Łazienkowska 6A Warszawa DEMONTAŻ WĘZŁA CIEPLNEGO I CZĘŚCI PRZYŁĄCZA SIECI CIEPLNEJ Projektował: mgr inż. Bartłomiej Uściński Opracowanie: MAZ/0477/ POOS/10 mgr inż. Jakub Zawadka mgr inż. Justyna Kors Sprawdził: mgr inż. Justyna Wciślińska MAZ/0520/ POOS/06 WRZESIEŃ

2 OPIS TECHNICZNY SPIS TREŚCI 1. PODSTAWA OPRACOWANIA PRZEDMIOT I CEL OPRACOWANIA LIKWIDACJA WĘZŁA CIEPLNEGO Stan istniejący Zakres robót demontażowych Uwagi LIKWIDACJA CZĘŚCI PRZYŁĄCZA CIEPLNEGO Stan istniejący Opis zamierzenia budowlanego Wykopy i zasypka wykopów Uwagi końcowe... 5 ZAŁĄCZNIKI 1. Uprawnienia i zaświadczenia z izby projektanta i sprawdzającego. 2. Warunki techniczne przyłączenia węzła cieplnego do sieci ciepłowniczej. CZĘŚĆ RYSUNKOWA Nr rysunku Nazwa Skala 1 Demontaż - PZT 1:500 2 Demontaż Rzut pomieszczenia węzła 1:50 2

3 1. PODSTAWA OPRACOWANIA 1.1. Zlecenie Inwestora 1.2. Warunki techniczne przyłączenia węzła cieplnego do sieci ciepłowniczej (nr ewidencyjny obiektu PS ) Nr sprawy: VWAW/EWT/16/ / Informacja o obiekcie sieć ciepłownicza; 1.4. Inwentaryzacja istniejącego węzła oraz terenu 1.5. Mapa sytuacyjno-wysokościowa terenu lokalizacji 1.6. Obowiązujące przepisy 2. PRZEDMIOT I CEL OPRACOWANIA Przedmiotem opracowania jest likwidacja węzła oraz części przyłącza cieplnego. 3. LIKWIDACJA WĘZŁA CIEPLNEGO 3.1. Stan istniejący W stanie istniejącym w pomieszczeniu zlokalizowany jest szeregowo-równoległy węzeł cieplny (c.o. i c.w.u.) pracujący na potrzeby budynku Torwar II. Średnica węzła przyłączeniowego DN125. Na przewodzie zasilającym makiety zamontowano: zawór odcinający, filtr, odmulacz, regulator dp/v (dn50), na przewodzie powrotnym: zawór odcinający, 2x filtr, przetwornik przepływu Ultraflow 54 DN50 firmy Kamstrup. Na potrzeby instalacji c.o. w węźle zamontowano dwa wymienniki JAD-X Po stronie sieciowej na rurociągach zamontowano niezbędną armaturę odcinającą i regulacyjną. Po stronie instalacji c.o. zamontowano: pompy c.o. (2szt.), odmulacz, filtr, armaturę odcinającą oraz naczynie wzbiorcze N400 firmy Reflex. Przewody instalacji c.o. w pomieszczeniu węzła doprowadzono do betonowego bloku oporowego, skąd dalej przewody tranzytowe prowadzone w gruncie prowadzą do pomieszczenia podrozdzielni w budynku Torwar II. Na potrzeby instalacji c.w.u. w węźle zamontowano cztery wymienniki JAD-X Po stronie sieciowej na rurociągach zamontowano niezbędną armaturę odcinającą i regulacyjną. Po stronie instalacyjnej zamontowano, wodomierz, pompy cyrkulacyjne Grundfos UPC (2szt.), oraz armaturę odcinającą. W węźle znajduję się rozdzielnica elektryczna na potrzeby węzła, oraz regulator Trovis firmy Samson. Uwaga: w pomieszczeniu węzła zlokalizowano podrozdzielnie c.o. na potrzeby budynku Torwar I, urządzenia wchodzące w skład instalacji c.o. dla budynku Torwar I nie podlegają demontażowi Zakres robót demontażowych W zakres robót demontażowych wchodzi: - demontaż rurociągów, armatury i urządzeń po stronie sieciowej węzła cieplnego. Demontaż głównych zaworów w pomieszczeniu węzła należy wykonać po umartwieniu przyłącza sieci ciepłowniczej. Należy zdemontować rurociągi ciepłownicze od przyłącza sieci cieplnej do wymienników ciepła. Natomiast rurociąg zasilający wymiennik w budynku Torwar I należy zdemontować do punktu wejścia przewodów w betonowy blok oporowy, a pozostawiony rurociąg zaślepić (zgodnie z informacją od Inwestora, wymiennik zostanie 3

4 zasilony z innego źródła ciepła); - demontaż wymienników ciepła: c.o. (JAD-X szt.) i c.w.u. (JAD-X szt.); - demontaż rurociągów, armatury i urządzeń (pomp, odmulacza) po stronie instalacji c.o.. Rurociągi tranzytowe zdemontować do punktu wejścia przewodów w betonowy blok oporowy, a pozostawiony rurociąg zaślepić od strony pomieszczenia węzła. Dopust wody do instalacji c.o. zdemontować i zaślepić; - demontaż rurociągów, armatury i urządzeń (pomp) po stronie instalacji c.w.u.. Przewody zdemontować do miejsca wskazanego w części rysunkowej, pozostałe przewody zaślepić; - demontaż rozdzielnicy elektrycznej, układu automatycznej regulacji i przewodów zasilających zdemontowane urządzenia; - usunięcie pozostawionych po zdemontowanych rurociągach i urządzeniach podpór, uchwytów, zawiesi; 3.3. Uwagi - roboty demontażowe (szczególnie demontaż układu pomiarowego energii cieplnej, oraz regulatora dp/v) przeprowadzić w uzgodnieniu z Veolia Energia Warszawa. - przed rozpoczęciem robót demontażowych należy odłączyć zasilanie elektryczne całego węzła cieplnego. 4. LIKWIDACJA CZĘŚCI PRZYŁĄCZA CIEPLNEGO 4.1. Stan istniejący W stanie istniejącym, budynek zasilany jest w czynnik grzewczy za pośrednictwem węzła grupowego zlokalizowanego w sąsiadującej z budynkiem Hali Widowiskowej Torwar I (ul. Łazienkowska 6a). Przewody instalacji c.o. i c.w.u. prowadzone są z węzła cieplnego do podrozdzielni w gruncie. Węzeł Torwar I zasilany jest przyłączem kanałowym 2xDN Opis zamierzenia budowlanego Przewiduje się umartwienie przyłącza cieplnego na odcinku od istniejącego węzła (A) do miejsca włączenia projektowanego przyłącza preizolowanego (B). Pozostały fragment istniejącego kanałowego przyłącza DN125 wykorzystany zostanie do zasilenia nowoprojektowanego węzła. W miejscu wejścia przyłącza sieci kanałowej do istniejącego węzła kanał należy zdemontować, rury zaślepić, a następnie zamurować kanał i otwory w ścianie pomieszczenia węzła. Nieczynne odcinki sieci, które nie będą demontowane należy zamulić. Zamulenie prowadzić odcinkami nawiercając otwory dla umożliwienia wpompowania pulpy. Zamulenie rozpocząć od najniżej położonego punktu tak aby usunąć powietrze. Do zamulenia nieczynnego rurociągu można stosować specjalistyczne mieszanki wypełniające jak również mieszanki cementowo-piaszczyste bądź rzadkiego betonu. W miejscu włączenia projektowanego przyłącza DN80 do istniejącego przyłącza kanałowego DN125 należy zdemontować kanał oraz rury około 2,5m. Kanał biegnący w kierunku istniejącego węzła należy zamurować, a rury zaślepić. Fragment przyłącza, który nadal będzie użytkowany należy zamurować, po połączeniu rurociągów DN125 z DN80. 4

5 4.3. Wykopy i zasypka wykopów Dla czynności likwidacyjnych przyłącze cieplne, przewiduje się punktowe wykopy obiektowe o wymiarach 1,5x1,5m, oszalowanych wypraskami układanymi poziomo lub w szalunkach płytowych w następujących miejscach: przy budynku węzła cieplnego w miejscu włączenia nowoprojektowanego przyłącza preizolowanego DN80 do istniejącego przyłącza. Zasypywanie wykopu wykonać ze starannym zagęszczeniem gruntu, warstwami co 30cm. Po robotach wykopowych teren przywrócić do stanu pierwotnego Uwagi końcowe Roboty prowadzić pod nadzorem właściciela sieci. Przed zasypaniem należy zlecić inwentaryzację rozłączanych sieci uprawnionemu geodecie. Roboty ziemne wykonywać zgodnie z normą PN-BN 10736:

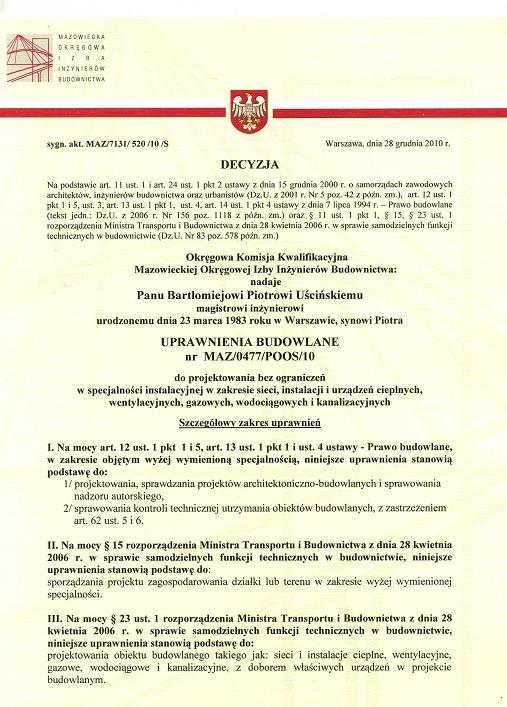

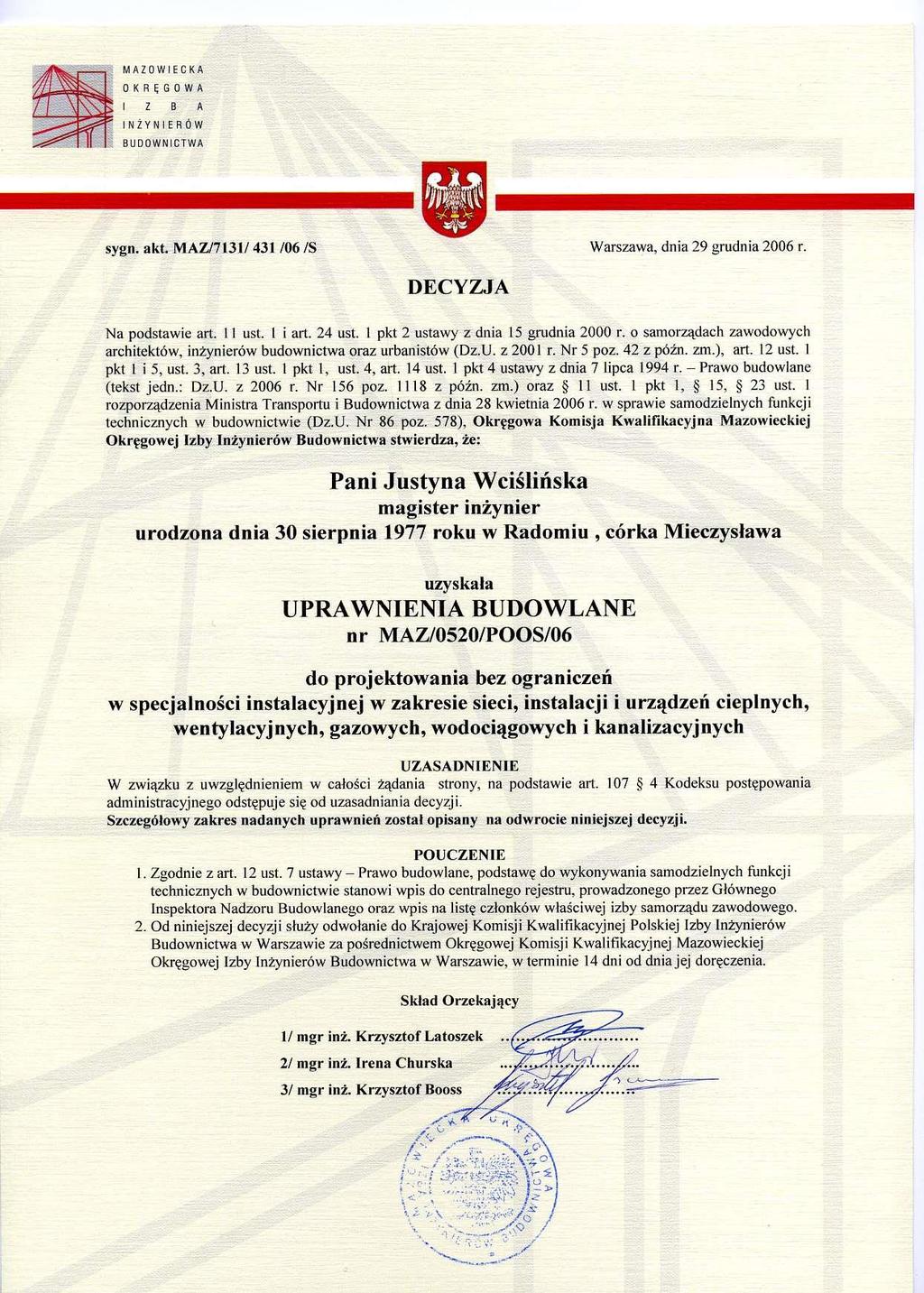

6 Załącznik 1 6

7 7

8 8

9 9

10 10

11 11

12 Załącznik 2 12

13 13

14 14

15 15

16 16
