1 PROJEKT BUDOWLANY-WYKONAWCZY TEMAT: Przebudowa instalacji c.o. w budynku mieszkalnym przy ul. Wojska Polskiego 21 ADRES: Budynek wielorodzinny przy ul. Wojska Polskiego 21, działka 4/9 INWESTOR: Wspólnota Mieszkaniowa Plejada przy ul. Wojska Polskiego 21 Zgodnie z art. 20 ust. 4 pkt. 2 ustawy Prawo Budowlane (Dz. U. z 2006 r. Nr 156, poz.1118, z późn. zm.) oświadczamy, że niniejszy projekt budowlany został opracowany zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. BRANŻA SANITARNA OPRACOWAŁ: mgr inż. Leszek HENDRYK PROJEKTOWAŁ: mgr inż. Krzysztof HENDRYK upr. bud. 283/1980; SLK/IS6352/09 luty 2017 PUH TOSSIMEX SP. Z O.O GLIWICE, KOWNACKIEJ 2A KRZYSZTOF HENDRYK LESZEK HENDRYK TEL: KONTAKT@TOSSIMEX.PL Projek ty Nadzory Wykonawstwo

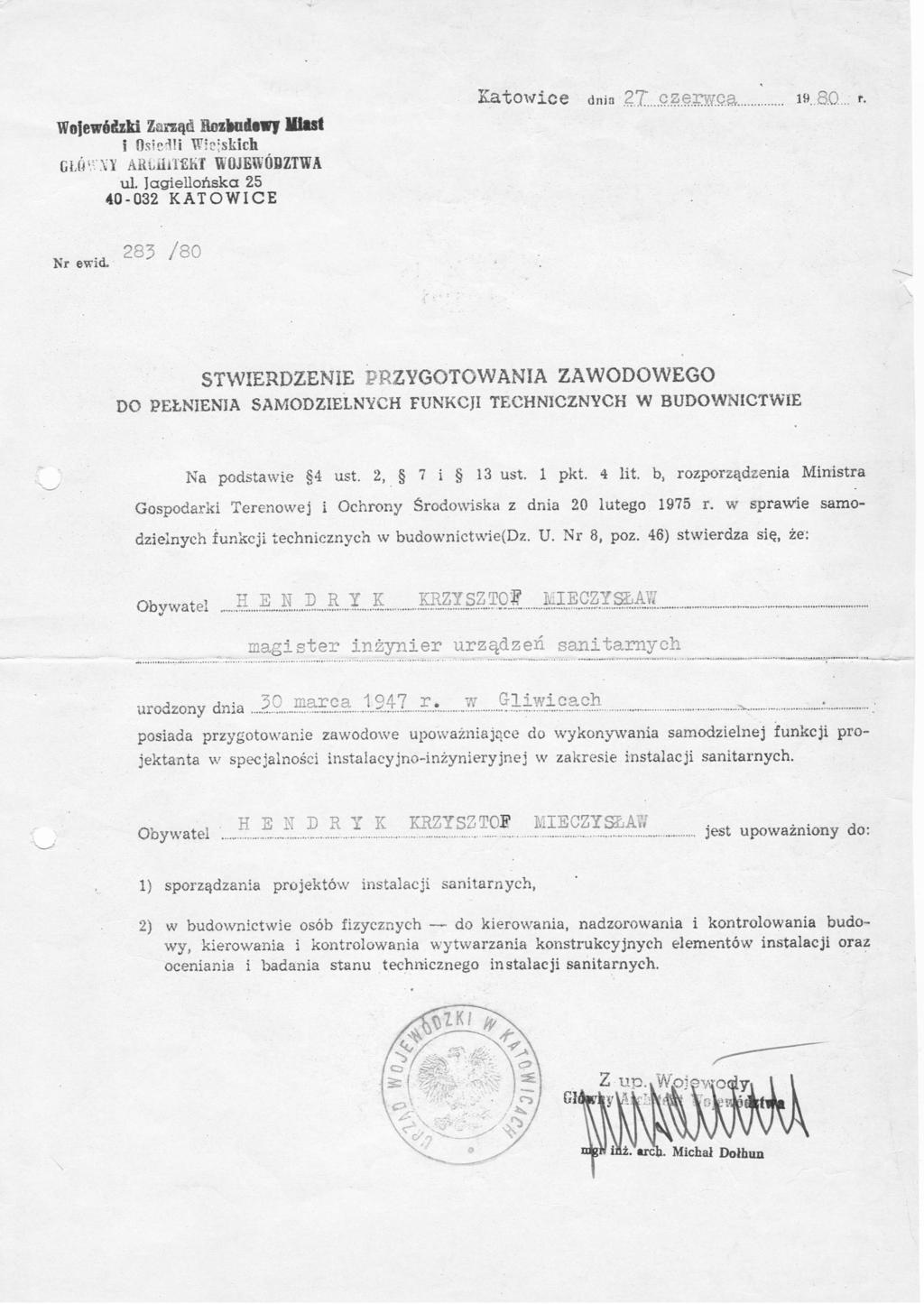

2 1. Uprawnienia projektanta

3 2. Zaświadczenie o przynależności do ŚOIIBs

4 Spis zawartości UPRAWNIENIA PROJEKTANTA 2 ZAŚWIADCZENIE O PRZYNALEŻNOŚCI DO ŚOIIBS 3 PRZEDMIOT I ZAKRES OPRACOWANIA 5 PODSTAWA OPRACOWANIA 5 STAN ISTNIEJĄCY OPIS BUDYNKU OPIS INSTALACJI 6 ZAMIERZENIA PROJEKTOWE ZAPOTRZEBOWANIE NA MOC REGULACJA SIECI ROZPROWADZAJĄCEJ DOBÓR NASTAW WSTĘPNYCH ZAWORÓW REGULACYJNYCH RUROCIĄGI ARMATURA DODATKOWA DOBÓR LICZNIKÓW ENERGII CIEPLNEJ INSTALACJA ROZPROWADZAJĄCA W BUDYNKU 10 PRACE BUDOWLANE 10 UWAGI DODATKOWE 10 ZESTAWIENIE URZĄDZEŃ 10 Spis rysunków 1. Rzut piwnic stan istniejący 2. Rzut piwnic stan projektowany 4/9

5 3. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt budowlany przebudowy instalacji centralnego ogrzewania w budynku mieszkalnym przy ul. Wojska Polskiego 21. Opracowanie obejmuje: dobór średnic przewodów rozprowadzających ciepło poszczególnych klatek w budynku, dobór średnic zaworów oraz obliczenie nastaw wstępnych zaworów równoważących zlokalizowanych w poszczególnych podwęzłach. 4. Podstawa opracowania Projekt opracowano na podstawie: obowiązujących norm, wytycznych, normatywów i przepisów związanych z zakresem opracowania, katalogów oraz programów do doboru urządzeń rozpowszechnianych przez producentów urządzeń i armatury, zlecenia Inwestora, inwentaryzacji uzupełniającej wykonanej na potrzeby niniejszego opracowania, istniejącej dokumentacji technicznej: projekt modernizacji instalacji c.o. wykonanej w 2002 roku przez Inwestprojekt Katowice, inwentaryzacji obiektu wykonanej w 2005 roku przez Rzeczoznawcę Majątkowego. 5/9

6 5. Stan istniejący 5.1. Opis budynku Budynek mieszkalny zlokalizowany przy ulicy Wojska Polskiego 21 jest obiektem 4-klatkowym, 4-kondygnacyjnym, w całości podpiwniczony. Wykonany jest w technologii tradycyjnej z cegły pełnej, w całości docieplony Opis instalacji Budynek wyposażony jest w tradycyjną dwururową instalację centralnego ogrzewania z rozdziałem dolnym, zbudowaną z rur stalowych PN/H łączonych przez spawanie, zasilaną wodą grzewczą o temperaturach nominalnych 90/70 [oc]. Instalacja zasilana ze stacji wymiennika ciepła zlokalizowanego w klatce 2. Każda klatka posiada własny podwęzeł rozdzielaczowy. Podwęzły połączone są magistralą, która pierwotnie zasilała również inne budynki. Magistrala prowadzona jest w wymurowanym cokole przebiegającym przez piwnice lokatorskie. Rozdzielacze w stanie ogólnym dobrym (stosunkowo nowe zawory kulowe, sprawne termometry). Pod pionami zamontowane zawory skośne starego typu (na pionach łazienkowych zamontowane zawory regulacyjne bez możliwości przeprowadzenia pomiaru przepływu). Zawory skośne w złym stanie technicznym 6/9

7 6. Zamierzenia projektowe W ramach inwestycji planuje się demontaż starej magistrali łączącej poszczególne podwęzły i wykonanie nowej. Konieczność taka wynika z faktu, iż stara magistrala zasilała pierwotnie więcej obiektów a co za tym idzie jej średnica jest zbyt duża jak na obecne potrzeby. Uwzględniając dodatkowo słabą izolację, efektem są znaczne straty ciepła na przesyle, za które płaci wspólnota mieszkaniowa. Planuje się otwarcie kanału oraz demontaż starego rurociągu, w jego miejscu położona zostanie nowa magistrala zaizolowana zgodnie z obowiązującymi obecnie standardami Zapotrzebowanie na moc Moc potrzebna do ogrzania budynku została przyjęta zgodnie z projektem modernizacji instalacji z 2002 roku, oraz zgodnie bieżącą umową z dostawcą ciepła Idea 98. Klatka Moc kw I 48,60 II 40,05 III 41,40 IV 50,40 Razem: 180, Regulacja sieci rozprowadzającej W każdym podwęźle projektuje się układ dynamicznej regulacji ciśnienia i przepływu typu STAD+STAP produkcji szwedzkiej firmy IMI Hydronic. Zawory tego typu realizują następujące funkcje: równoważenie przepływu zawór ten wyposażony jest w króćce pomiarowe, do przyłączenia CBI skomputeryzowanego instrumentu do równoważenia przepływu, utrzymywanie ciśnienia dyspozycyjnego dla budynku na stałym poziomie niezależnie od wahań ciśnienia w magistrali, pomiar spadku ciśnienia, pomiar przepływu, pełnią funkcję zaworu odcinającego, umożliwiają odwodnienie instalacji Dobór nastaw wstępnych zaworów regulacyjnych W celu zapewnienia właściwych rozpływów w instalacji wewnętrznej dokonano obliczenia nastaw wstępnych zaworów regulacyjnych STAD przy pomocy programu do obliczeń instalacji wewnętrznych Instal-therm HCR. 7/9

8 Zawory STAD po wyregulowaniu i zmierzeniu przepływu należy zablokować kluczem imbusowym oraz zaplombować w celu uniemożliwienia ingerencji osób trzecich w pracę instalacji Rurociągi Rurociągi rozprowadzające wykonać z rur stalowych instalacyjnych np. typu RMSteelPress łączonych poprzez zaciskanie, a z armaturą na połączenia gwintowane. W przypadku załamań instalacji, w najniższym punkcie zapewnić odwodnienie, a w najwyższym odpowietrzenie. Spadki odcinków poziomych powinny wynosić minimum 0,3%. Instalację prowadzić zgodnie z rzutami budynku. W miejscach przejść rurociągów przez ściany należy stosować tuleje ochronne wykonane z tworzywa wypełnione materiałem plastycznym umożliwiającym wzdłużną pracę przewodów. W tulei ochronnej nie może znajdować się łączenie rurociągów. Kompensacja wydłużeń termicznych wywołanych pracą instalacji grzewczej zostanie zapewniona przez zastosowanie kompensacji naturalnej w obrębie podwęzłów. Mocowanie przewodów oraz rozmieszczenie uchwytów mocujących należy wykonać zgodnie z obowiązującymi normami, warunkami technicznymi oraz zaleceniami producenta. Antykorozja W obrębie instalacji wewnętrznej zagadnienie zabezpieczenia antykorozyjnego nie występuje. Rury typu Steel-Press są powierzchniowo ocynkowane i nie wymagają żadnego dodatkowego zabezpieczenia. W przypadku zastosowania rur stalowych czarnych, należy wykonać zabezpieczenie antykorozyjne zgodnie z obowiązującymi przepisami. Izolacja Zgodnie z rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki, wymagana grubość izolacji termicznej na przewodach wewnętrznych instalacji grzewczych w pomieszczeniach nieogrzewanych wynosi: Średnica wewnętrzna przewodu Grubość izolacji (λ = 0,035 [W/(m K)]) do 22mm 20 mm od 22 do 35 mm 30 mm od 35 do 100 mm równa średnicy wewnętrznej powyżej 100 mm 100 mm 8/9

9 6.5. Armatura dodatkowa Na podejściach od magistrali do rozdzielaczy należy zamontować dodatkowo zawory kulowe odcinające (zgodnie z załączonym rzutem) w celu umożliwienia ewentualnego odcięcia przepływu przez dana klatkę bez ingerowania w nastawy zaworów regulacyjnych Istniejąca armatura pod pionami W chwili obecnej pod pionami w większości zamontowane są zawory skośne, które ze względu na wiek i korozję nie spełniają swojej funkcji jaką jest odcięcie przepływu w pionie w przypadku awarii. Należy rozważyć wymianę zaworów skośnych na zawory kulowe lub na zawory regulacyjne i kulowe. W przypadku podjęcia decyzji o montażu zaworów regulacyjnych konieczne jest wykonanie projektu regulacji instalacji wewnętrznej w celu dobrania średnic oraz nastaw wstępnych. 7. Prace budowlane Zakres prac remontowo-budowlanych przewiduje m.in.: otwarcie kanału z istniejącą magistralą, demontaż izolacji i magistrali, montaż nowej magistrali, zamknięcie kanału (np., płytami OSB o grubości co najmniej 18mm, montaż do ścian na kątownikach stalowych 50x50mm). 8. Uwagi dodatkowe Wszelkie prace montażowe należy wykonywać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowano montażowych tom II Instalacje sanitarne i przemysłowe. Dopuszcza się niewielkie zmiany w przebiegu instalacji wewnętrznej, wynikające z konieczności ominięcia innych istniejących instalacji (np. kanalizacji). Wszystkie większe zmiany należy uzgodnić z projektantem. 9. Zestawienie urządzeń Zestawienie urządzeń i armatury wg załączonego przedmiaru. 9/9
