1 MIEJSKA ENERGhlYKA CIEPLNA SPÓt.KA z 0.0. ul. Łużycka 25A K O S ZALI N PP 144/26171 /(r.dg 1wewl 12 Koszalin r. Główny Specjalista ds. Strategii w/m Dotyczy: Modernizacji systemu grzewczego budynków mieszkalnych, zasilanych obecnie z węzła grupowego przy ul. Młyńskiej 73A, l-etap. - budynki mieszkalne przy ul. Bałtyckiej i Bałtyckiej w Koszalinie. Zakład Produkcji Przesyłu i Dystrybucji w załączeniu przesyła 2 egzemplarze warunków technicznych nr 17/2012 Modernizacji systemu grzewczego budynków mieszkalnych, zasilanych obecnie z węzła grupowego przy ul. Młyńskiej 73A, l-etap. - budynki mieszkalne przy ul. Bałtyckiej i Bałtyckiej w Koszalinie. Warunki zostały opracowane z założeniem, że węzły ciepłownicze wykona Odbiorca, a sieć ciepłowniczą wykona MEC Koszalin. W przypadku zmiany zakresu realizacji inwestycji przez MEC, będą potrzebne zmiany w zapisach niniejszych warunków. Jednocześnie nadmieniamy, że liczniki ciepła, wodomierze ubytków oraz pierwsze zawory odcinające wraz ze spinkami na wejściu do węzłów będą stanowić własność MEC Koszalin. Z poważaniem s N I K. ioysllybuci' Otrzymują: 1. Adresat 2. MR 3. MK! 4. PP a/a N ( ,) 12-

2 Miejska Energetyka Cieplna Spółka z 0.0. ul. Łużycka 25 a Koszalin Koszalin, r. Warunki Techniczne nr 17 /2012 Modernizacja systemu grzewczego budynków mieszkalnych zasilanych obecnie z węzła grupowego przy ul. Młyńskiej 73A, l-etap. 1. Obiekt: dwa istniejące budynki mieszkalne przy ul. Bałtyckiej i Bałtyckiej w Koszalinie. 2. Zapotrzebowanie ciepła szacowane 0,6190 MW w tym : - Budynek Bałtycka ,3360 MW - centralne ogrzewanie 0,2860 MW, - ciepła woda Imax. godz.l 0,1700 MW, - ciepła woda lśred. godz.l 0,0500 MW, - Budynek Bałtycka ,2830 MW - centralne ogrzewanie 0,2430 MW, - ciepła woda Imax. godz.l 0,1470 MW, - ciepła woda lśred. godz.l 0,0400 MW. 3. Przed przystąpieniem do projektowania należy przeliczyć zapotrzebowanie ciepła osobno dla każdej wymiennikowni w budynku dla potrzeb: - centralnego ogrzewania - ciepłej wody Imax. godz.l - ciepłej wody lśred. godz.l i na tej podstawie ustalić przepływ nośnika energii cieplnej. 4. Miejsce włączenia do miejskiej sieci cieplnej: istniejąca siec ciepłownicza preizolowana 2x<l>139,7/225 przy ul. Stanisława Dąbka w Koszalinie (zaznaczona kolorem fioletowym na załączniku graficznym). 5. Granica eksploatacyjna: granica zostanie ustalona w umowie przyłączeniowej. 6. Warunki hydrauliczne: al parametry czynnika grzewczego: zimą 120 / 60 oc z regulacją ilościowojakościową, a latem 70 / 43 oc - parametry stałe, bl dobierając urządzenia i automatykę, przepływ max. należy obliczyć dla parametrów wody sieciowej 120/60 oc zimą oraz 70 /43 oc latem, ci parametry instalacji odbiorczej: temperatura czynnika grzewczego dopasowana do grafików krzywej grzania obowiązujących w MEC Koszalin: 83/58 oc, oraz 75,S/50,S oc. W przypadku innych odbiorca dostarczy do MEC grafik krzy".'ej grzania. 7. Obiekt obecnie zasilany jest z kotłowni FUB przy ul. Słowiańskiej 8 lub z OPM przy ul. Mieszka l-go 20A poprzez węzeł grupowy przy ul. Młyńskiej 73A ( ). Zakład Produkcji Przesyłu i Dystrybucji MEC Spółka z 0.0. w Koszalinie

3 8. Po modernizacji obiekt zasilany będzie z kotłowni FUB przy ul. Słowiańskiej 8 lub z DPM przy ul. Mieszka l-go 20A w Koszalinie. 9. Przewidywany termin dostawy ciepła: po zrealizowaniu sieci ciepłowniczej, 5 węzłów wymiennikowych c.o. +c.w.u. oraz instalacji wewnętrznych ciepłej wody użytkowej w budynkach przy ul. Bałtyckiej i Sieć ciepłowniczą zaprojektować i wykonać w technologii rur preizolowanych o średnicy 2x<D139,7/225 uwzględniającej rezerwę dla kolejnych etapów modernizacji systemu grzewczego. W miejscu włączenia projektowanej sieci do istniejącej sieci wysokich parametrów przewidzieć zawory odcinające. W miejscu włączenia projektowanej sieci ciepłowniczej do istniejącej zewnętrznej instalacji odbiorczej zaprojektować zawory odcinające w obydwóch kierunkach. 11. Odcinki istniejącej zewnętrznej instalacji odbiorczej, które w wyniku modernizacji staną się nieczynne, przewidzieć do odcięcia i demontaży na długości 2m od ściany budynków. 12. Istniejący odcinek zewnętrznej instalacji odbiorczej do budynków Bałtycka i 53-67, po modernizacji będzie wysokoparametrową siecią ciepłowniczą. 13. Zabezpieczyć sieć wysokoparametrową przechodzącą przez piwnice budynku Bałtycka przez nałożenie rur osłonowych. 14. System alarmowy sprowadzić do węzła w budynku Bałtycka i przedstawić graficznie. 15. Przewidzieć odpowietrzenia i odwodnienia sieci uwzględniając profil sieci ciepłowniczej. 16. Węzły zlokalizować przy ścianie zewnętrznej budynków w pomieszczeniach, do których obecnie wchodzą przyłącza zewnętrznej instalacji odbiorczej. Lokalizację węzłów uzgodnić z Odbiorcą i MEC Sp. z 0.0. na etapie projektu. 17. W istniejących budynkach zaprojektować indywidualne dwufunkcyjne węz~ ciepłownicze dla potrzeb centralnego ogrzewania i ciepłej wody użytkowej. W budynku Bałtycka zaprojektować trzy węzły indywidualne, a w budynku Bałtycka dwa węzły indywidualne. 18. W węzłach zaprojektować zawory odcinające na sieci wysokoparametrowej wraz ze spinkami. 19. Instalację odbiorczą centralnego ogrzewania wypłukać przed włączeniem do nowych węzłów. 20. Wszelkie prace związane z włączeniem do m.s.c. i przebudową sieci ciepłowniczej można wykonać po uzgodnieniu terminu ich realizacji z MEC Spółka z w Koszalinie. 21. Węzły cieplne i ciepłociągi projektować zgodnie z wytycznymi MEC Spółka z 0.0. w Koszalinie zamieszczonymi na stronie internetowej oraz Zakład Produkcji Przesyłu i Dystrybucji MEC Spółka z 0.0. w Koszalinie 2

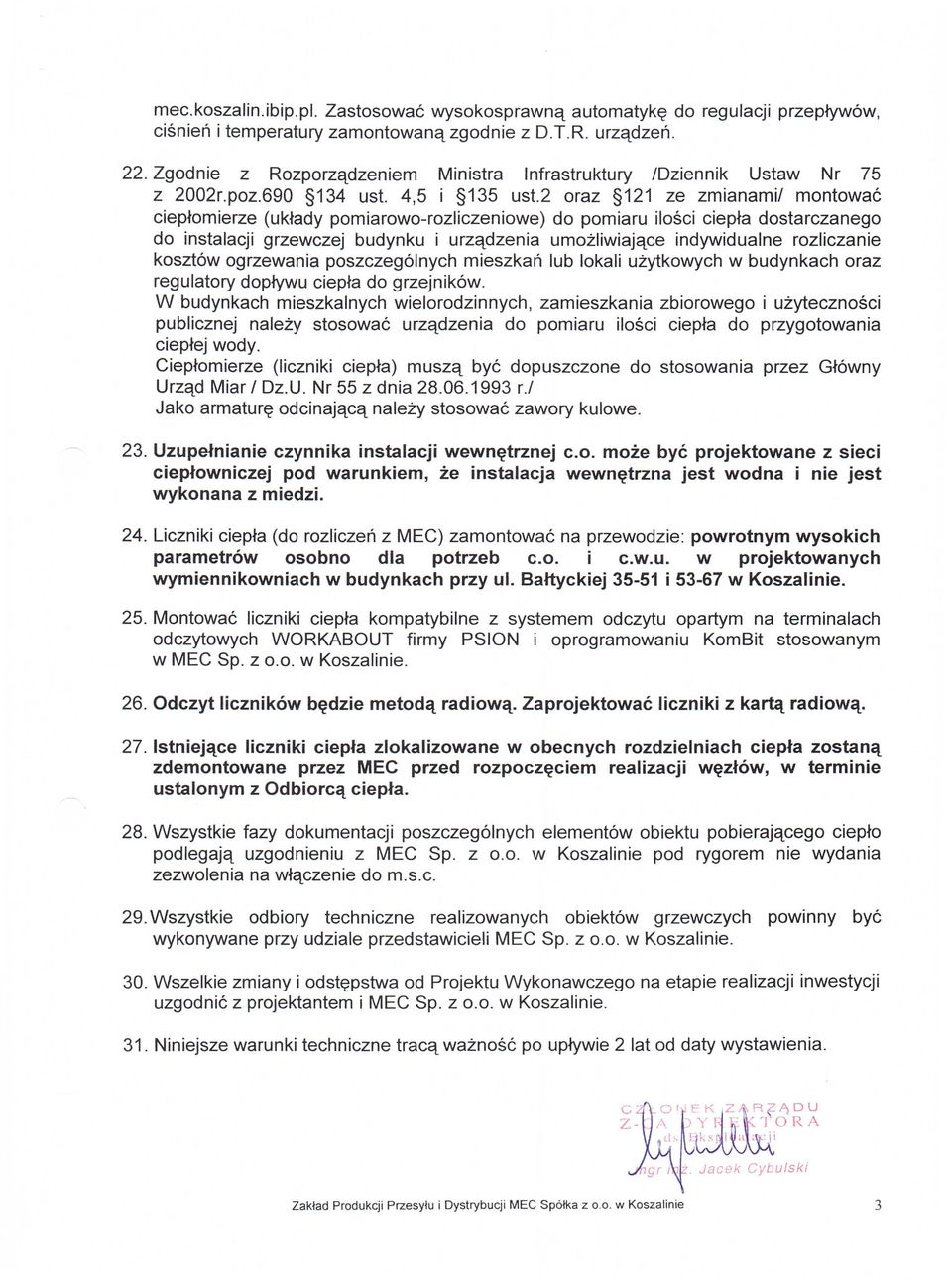

4 mec.koszalin.ibip.pl. Zastosować wysokosprawną automatykę do regulacji przepływów, ciśnień i temperatury zamontowaną zgodnie z D.T.R. urządzeń. 22. Zgodnie z Rozporządzeniem Ministra Infrastruktury /Dziennik Ustaw Nr 75 z 2002r.poz ust. 4,5 i 135 ust.2 oraz 121 ze zmianami/ montować ciepłomierze (układy pomiarowo-rozliczeniowe) do pomiaru ilości ciepła dostarczanego do instalacji grzewczej budynku i urządzenia umożliwiające indywidualne rozliczanie kosztów ogrzewania poszczególnych mieszkań lub lokali użytkowych w budynkach oraz regulatory dopływu ciepła do grzejników. W budynkach mieszkalnych wielorodzinnych, zamieszkania zbiorowego i użyteczności publicznej należy stosować urządzenia do pomiaru ilości ciepła do przygotowania ciepłej wody. Ciepłomierze (liczniki ciepła) muszą być dopuszczone do stosowania przez Główny Urząd Miar / Dz.U. Nr 55 z dnia r./ Jako armaturę odcinającą należy stosować zawory kulowe. 23. Uzupełnianie czynnika instalacji wewnętrznej c.o. może być projektowane z sieci ciepłowniczej pod warunkiem, że instalacja wewnętrzna jest wodna i nie jest wykonana z miedzi. 24. Liczniki ciepła (do rozliczeń z MEC) zamontować na przewodzie: powrotnym wysokich parametrów osobno dla potrzeb c.o. i c.w.u. w projektowanych wymiennikowniach w budynkach przy ul. Bałtyckiej i w Koszalinie. 25. Montować liczniki ciepła kompatybilne z systemem odczytu opartym na terminalach odczytowych WORKABOUT firmy PSION i oprogramowaniu KomBit stosowanym w MEC Sp. z 0.0. w Koszalinie. 26. Odczyt liczników będzie metodą radiową. Zaprojektować liczniki z kartą radiową. 27. Istniejące liczniki ciepła zlokalizowane w obecnych rozdzielniach ciepła zostaną zdemontowane przez MEC przed rozpoczęciem realizacji węzłów, w terminie ustalonym z Odbiorcą ciepła. 28. Wszystkie fazy dokumentacji poszczególnych elementów obiektu pobierającego ciepło podlegają uzgodnieniu z MEC Sp. z 0.0. w Koszalinie pod rygorem nie wydania zezwolenia na włączenie do m.s.c. 29. Wszystkie odbiory techniczne realizowanych obiektów grzewczych powinny być wykonywane przy udziale przedstawicieli MEC Sp. z 0.0. w Koszalinie. 30. Wszelkie zmiany i odstępstwa od Projektu Wykonawczego na etapie realizacji inwestycji uzgodnić z projektantem i MEC Sp. z 0.0. w Koszalinie. 31. Niniejsze warunki techniczne tracą ważność po upływie 2 lat od daty wystawienia. Zakład Produkcji Przesyłu i Dystrybucji MEC Spółka z 0.0. w Koszalinie 3

5 Wyrys z ma Skala 1:200~ \ \

6 Wyrys z mapy Skala 1:4000 /
