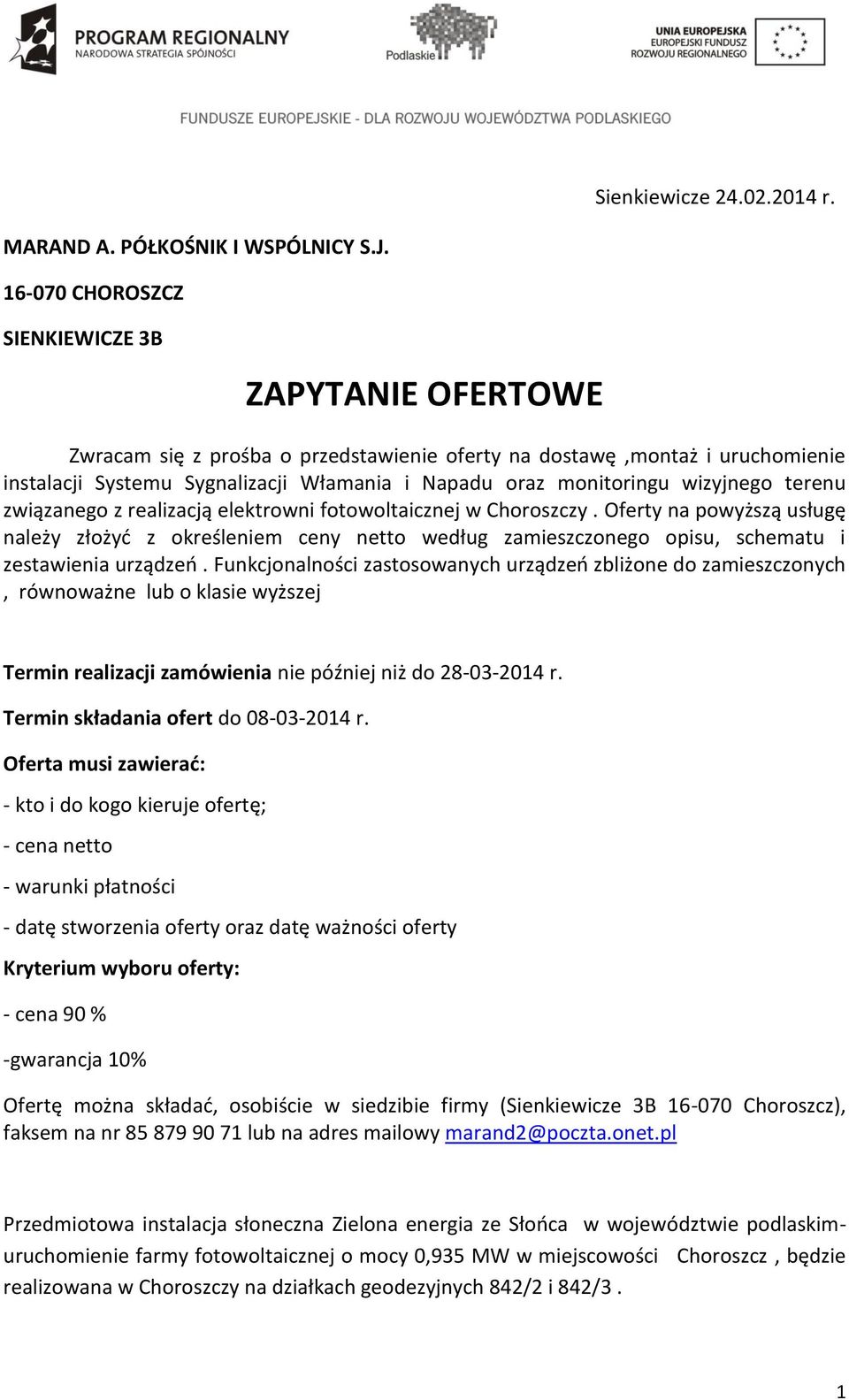

1 Sienkiewicze r. MARAND A. PÓŁKOŚNIK I WSPÓLNICY S.J CHOROSZCZ SIENKIEWICZE 3B ZAPYTANIE OFERTOWE Zwracam się z prośba o przedstawienie oferty na dostawę,montaż i uruchomienie instalacji Systemu Sygnalizacji Włamania i Napadu oraz monitoringu wizyjnego terenu związanego z realizacją elektrowni fotowoltaicznej w Choroszczy. Oferty na powyższą usługę należy złożyć z określeniem ceny netto według zamieszczonego opisu, schematu i zestawienia urządzeń. Funkcjonalności zastosowanych urządzeń zbliżone do zamieszczonych, równoważne lub o klasie wyższej Termin realizacji zamówienia nie później niż do r. Termin składania ofert do r. Oferta musi zawierać: - kto i do kogo kieruje ofertę; - cena netto - warunki płatności - datę stworzenia oferty oraz datę ważności oferty Kryterium wyboru oferty: - cena 90 % -gwarancja 10% Ofertę można składać, osobiście w siedzibie firmy (Sienkiewicze 3B Choroszcz), faksem na nr lub na adres mailowy marand2@poczta.onet.pl Przedmiotowa instalacja słoneczna Zielona energia ze Słońca w województwie podlaskimuruchomienie farmy fotowoltaicznej o mocy 0,935 MW w miejscowości Choroszcz, będzie realizowana w Choroszczy na działkach geodezyjnych 842/2 i 842/3. 1

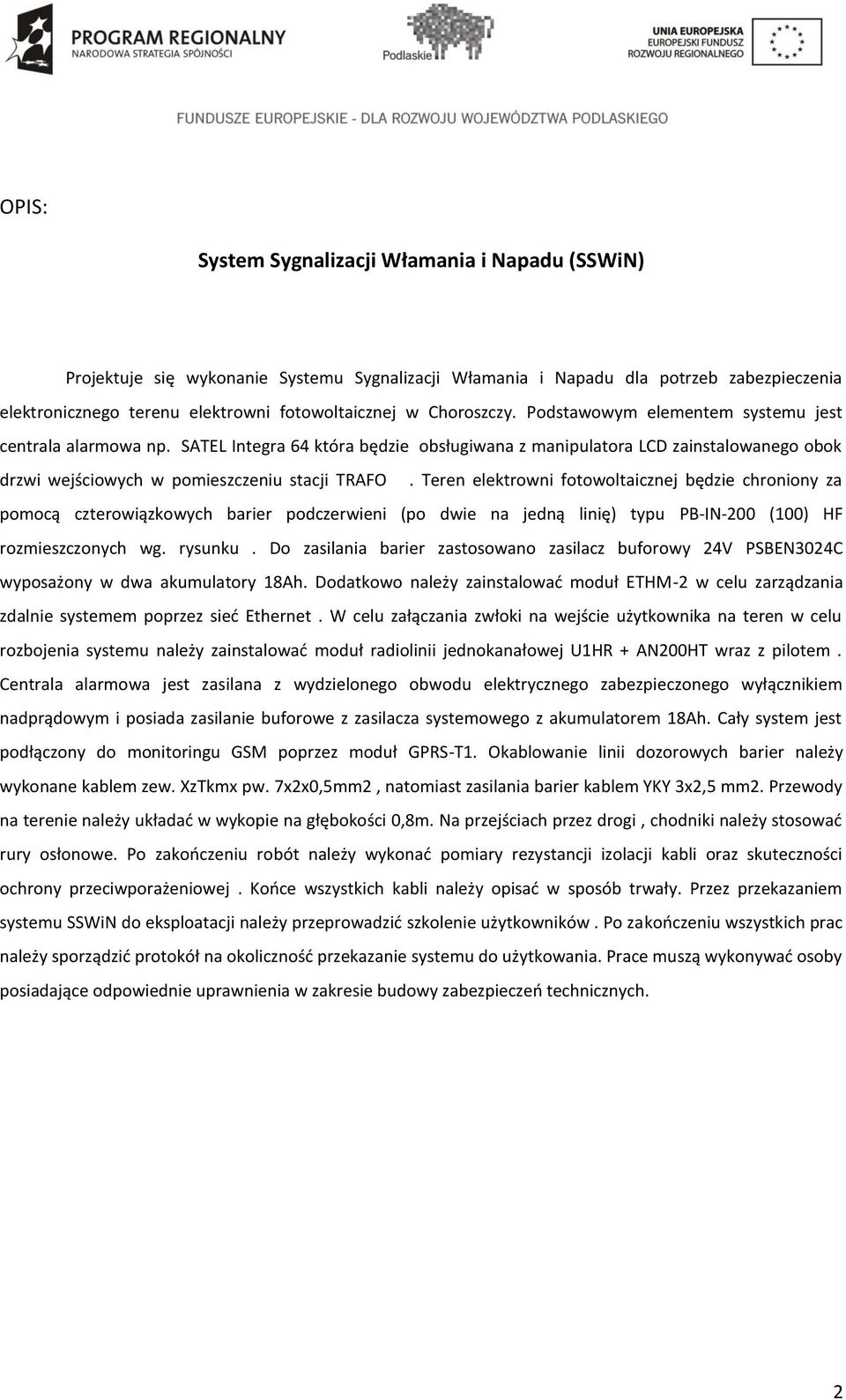

2 OPIS: System Sygnalizacji Włamania i Napadu (SSWiN) Projektuje się wykonanie Systemu Sygnalizacji Włamania i Napadu dla potrzeb zabezpieczenia elektronicznego terenu elektrowni fotowoltaicznej w Choroszczy. Podstawowym elementem systemu jest centrala alarmowa np. SATEL Integra 64 która będzie obsługiwana z manipulatora LCD zainstalowanego obok drzwi wejściowych w pomieszczeniu stacji TRAFO. Teren elektrowni fotowoltaicznej będzie chroniony za pomocą czterowiązkowych barier podczerwieni (po dwie na jedną linię) typu PB-IN-200 (100) HF rozmieszczonych wg. rysunku. Do zasilania barier zastosowano zasilacz buforowy 24V PSBEN3024C wyposażony w dwa akumulatory 18Ah. Dodatkowo należy zainstalować moduł ETHM-2 w celu zarządzania zdalnie systemem poprzez sieć Ethernet. W celu załączania zwłoki na wejście użytkownika na teren w celu rozbojenia systemu należy zainstalować moduł radiolinii jednokanałowej U1HR + AN200HT wraz z pilotem. Centrala alarmowa jest zasilana z wydzielonego obwodu elektrycznego zabezpieczonego wyłącznikiem nadprądowym i posiada zasilanie buforowe z zasilacza systemowego z akumulatorem 18Ah. Cały system jest podłączony do monitoringu GSM poprzez moduł GPRS-T1. Okablowanie linii dozorowych barier należy wykonane kablem zew. XzTkmx pw. 7x2x0,5mm2, natomiast zasilania barier kablem YKY 3x2,5 mm2. Przewody na terenie należy układać w wykopie na głębokości 0,8m. Na przejściach przez drogi, chodniki należy stosować rury osłonowe. Po zakończeniu robót należy wykonać pomiary rezystancji izolacji kabli oraz skuteczności ochrony przeciwporażeniowej. Końce wszystkich kabli należy opisać w sposób trwały. Przez przekazaniem systemu SSWiN do eksploatacji należy przeprowadzić szkolenie użytkowników. Po zakończeniu wszystkich prac należy sporządzić protokół na okoliczność przekazanie systemu do użytkowania. Prace muszą wykonywać osoby posiadające odpowiednie uprawnienia w zakresie budowy zabezpieczeń technicznych. 2

3 OPIS: System Monitoringu wizyjnego (CCTV) Projektuje się wykonanie systemu telewizji dozorowej (monitoringu wizyjnego) dla potrzeb obserwacji terenu zewnętrznego elektrowni fotowoltaicznej.podstawowym elementem systemu CCTV jest 16-kanałowy rejestrator np. SA-16400SH 1U, który będzie zainstalowany w szafie RACK 12U w pomieszczeniu kontenera stacji TRAFO. Jest on wyposażony w dwa dyski po 2TB - każdy pozwalające zapisać obraz z kamer z przeciągu 60dni. Rejestrator jest wyposażony w kartę sieciową i umożliwia dostęp do zdarzeń oraz podglądu bezpośredniego poprzez sieć Ethernet. Na terenie obiektu należy zamontować 10 szt. kamer zewnętrznych np. I4s-371UVVF z podświetlaczem podczerwieni oraz z regulowanym obiektywem które będą obserwować teren elektrowni fotowoltaicznej. Należy zitegrować system CCTV z systemem SSWiN poprzez wyjścia rejestratora i alarmować dla użytkownika w wyniku braku (utraty) wizji z kamer.sygnały z kamer będą doprowadzone do rejestratora za pomocą kabla zew. XzTkmx pw. 7x2x0,5. poprzez konwertery pasywne BNC-UTP. Dodatkowo każda kamera będzie zabezpieczona z dwóch stron zabezpieczeniem przeciwprzepięciowym np. SUG-4BF. Zasilanie do kamer będzie doprowadzone przewodem YKY 3x2,5mm2 a każda kamera będzie zasilana zasilaczem impulsowym 12V 2A. Przewody na terenie należy układać w wykopie na głębokości 0,8m. Na przejściach przez drogi, chodniki należy stosować rury osłonowe. Prace prowadzić zgodnie z aktualnie obowiązującymi przepisami i normami BHP. Nie dopuszcza się zamiany urządzeń o niższej jakości. Po zakończeniu robót należy wykonać pomiary rezystancji izolacji kabli oraz skuteczności ochrony przeciwporażeniowej.. Końce wszystkich kabli należy opisać w sposób trwały. Przez przekazaniem systemu CCTV do eksploatacji należy uzgodnić z użytkownikiem oraz wyregulować zakres obserwacji kamer. Po zakończeniu wszystkich prac należy sporządzić protokół na okoliczność przekazanie systemu do użytkowania. Prace muszą wykonywać osoby posiadające odpowiednie uprawnienia w zakresie budowy zabezpieczeń technicznych. 3
