Budowa instalacji i urządzeń systemu monitoringu wizyjnego i systemu sygnalizacji włamania i napadu. Budynek Gimnazjum w miejscowości Dukla

Transkrypt

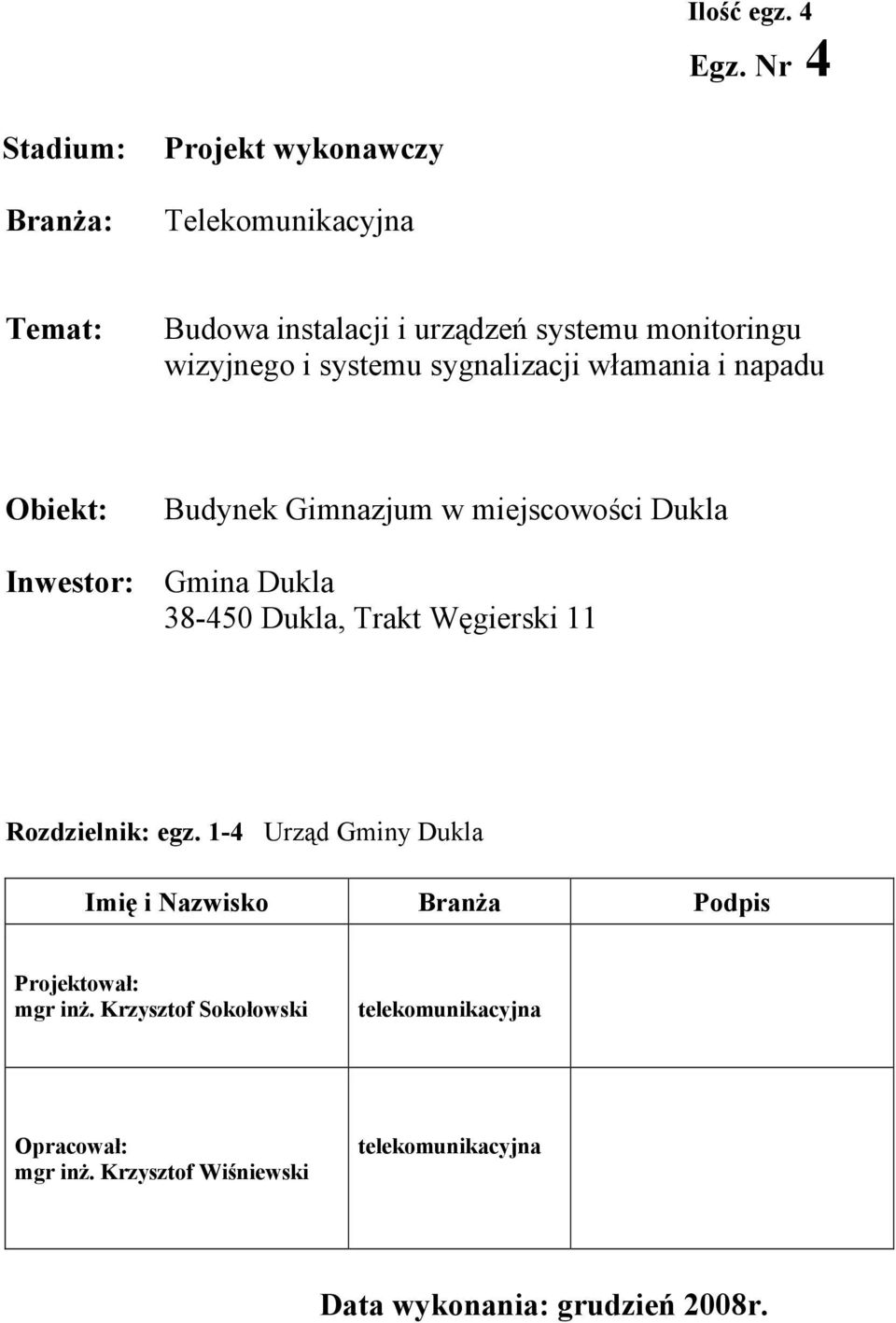

1 Ilość egz. 4 Egz. Nr 4 Stadium: Branża: Projekt wykonawczy Telekomunikacyjna Temat: Budowa instalacji i urządzeń systemu monitoringu wizyjnego i systemu sygnalizacji włamania i napadu Obiekt: Budynek Gimnazjum w miejscowości Dukla Inwestor: Gmina Dukla Dukla, Trakt Węgierski Rozdzielnik: egz. -4 Urząd Gminy Dukla Imię i Nazwisko Branża Podpis Projektował: mgr inż. Krzysztof Sokołowski telekomunikacyjna Opracował: mgr inż. Krzysztof Wiśniewski telekomunikacyjna Data wykonania: grudzień 2008r.

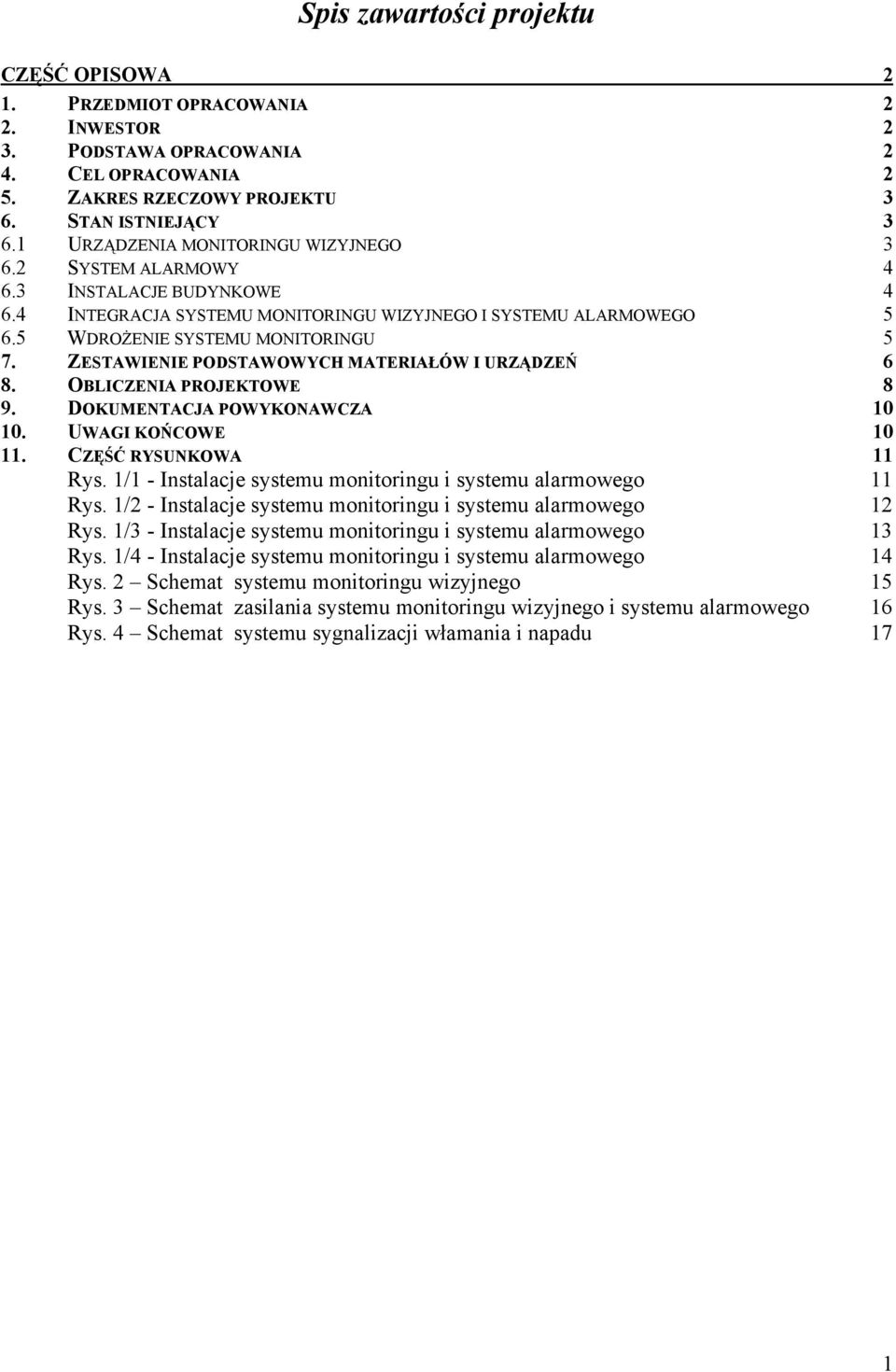

2 Spis zawartości projektu CZĘŚĆ OPISOWA 2. PRZEDMIOT OPRACOWANIA 2 2. INWESTOR 2 3. PODSTAWA OPRACOWANIA 2 4. CEL OPRACOWANIA 2 5. ZAKRES RZECZOWY PROJEKTU 3 6. STAN ISTNIEJĄCY 3 6. URZĄDZENIA MONITORINGU WIZYJNEGO SYSTEM ALARMOWY INSTALACJE BUDYNKOWE INTEGRACJA SYSTEMU MONITORINGU WIZYJNEGO I SYSTEMU ALARMOWEGO WDROŻENIE SYSTEMU MONITORINGU 5 7. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW I URZĄDZEŃ 6 8. OBLICZENIA PROJEKTOWE 8 9. DOKUMENTACJA POWYKONAWCZA 0 0. UWAGI KOŃCOWE 0. CZĘŚĆ RYSUNKOWA Rys. / - Instalacje systemu monitoringu i systemu alarmowego Rys. /2 - Instalacje systemu monitoringu i systemu alarmowego 2 Rys. /3 - Instalacje systemu monitoringu i systemu alarmowego 3 Rys. /4 - Instalacje systemu monitoringu i systemu alarmowego 4 Rys. 2 Schemat systemu monitoringu wizyjnego 5 Rys. 3 Schemat zasilania systemu monitoringu wizyjnego i systemu alarmowego 6 Rys. 4 Schemat systemu sygnalizacji włamania i napadu 7

3 Część Opisowa. Przedmiot opracowania Przedmiotem opracowania jest wykonanie projektu wykonawczego instalacji i urządzeń monitoringu wizyjnego - CC oraz systemu sygnalizacji włamania i napadu -SSWiN w budynku Gimnazjum w Dukli. 2. Inwestor Gmina Dukla, Dukla, Trakt Węgierski 3. Podstawa opracowania Podstawę opracowania niniejszej dokumentacji stanowią: - Umowa o wykonanie prac projektowych, - Rysunki projektowe architektoniczne, - Ustawa z dnia r. Prawo budowlane z późniejszymi zmianami (Dz.U. z 2003r. Nr 207 poz. 206), - Polska Norma PN-EN Systemy alarmowe. Systemy dozorowe CC stosowane w zabezpieczeniach, - Normy i przepisy branżowe obowiązujące w trakcie opracowania dokumentacji. 4. Cel opracowania Dokumentację wykonano w celu przedstawienia rozwiązań technicznych budowy urządzeń systemu monitoringu wizyjnego i systemu alarmowego, spełniających następujące wymagania:. System monitoringu CC umożliwia ciągłą obserwację obiektu oraz rejestrację obrazu z kamer, 2. System alarmowy SSWiN sygnalizuje wtargnięcie osób niepowołanych do wybranych pomieszczeń budynku. 2

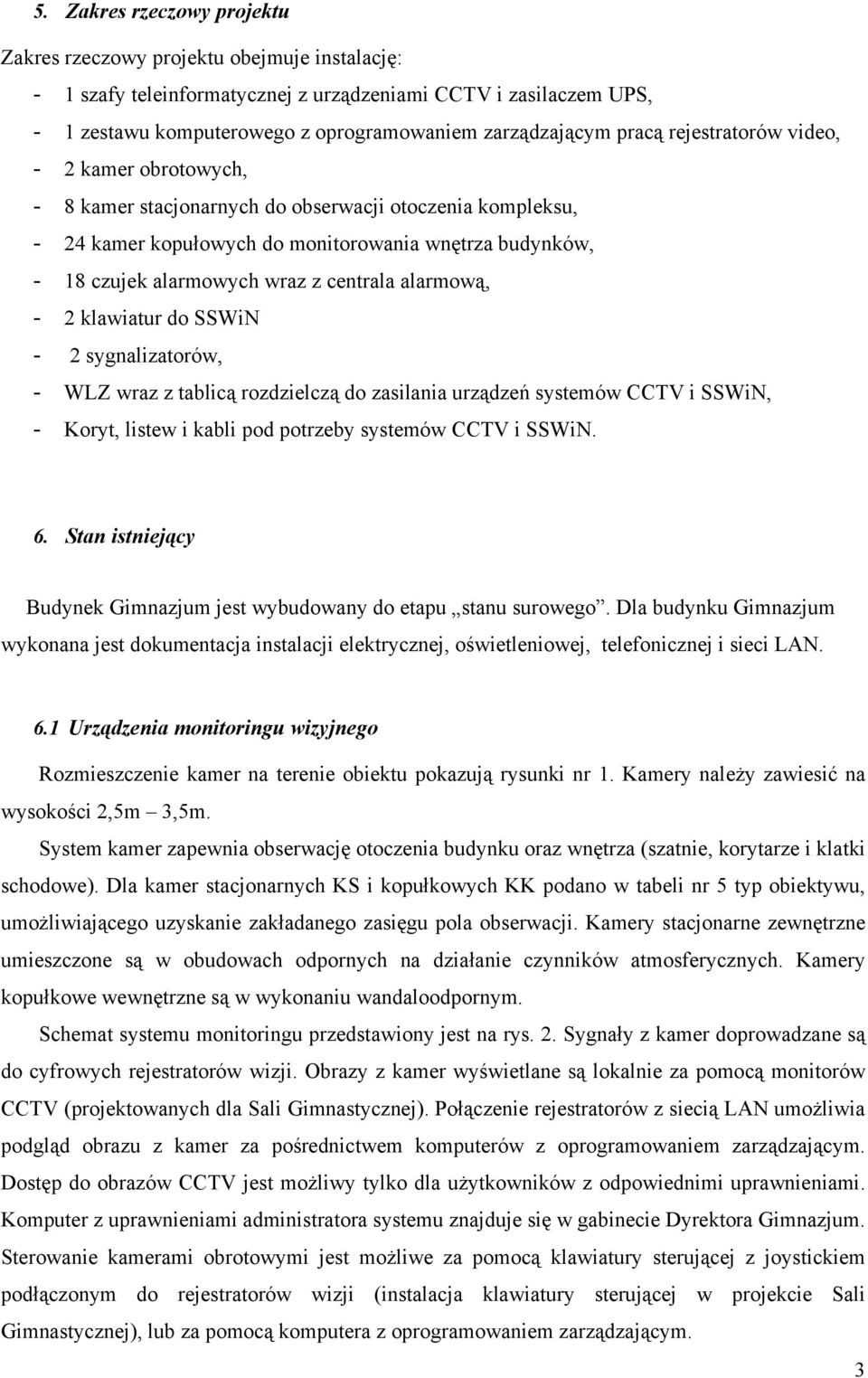

4 5. Zakres rzeczowy projektu Zakres rzeczowy projektu obejmuje instalację: - szafy teleinformatycznej z urządzeniami CC i zasilaczem UPS, - zestawu komputerowego z oprogramowaniem zarządzającym pracą rejestratorów video, - 2 kamer obrotowych, - 8 kamer stacjonarnych do obserwacji otoczenia kompleksu, - 24 kamer kopułowych do monitorowania wnętrza budynków, - 8 czujek alarmowych wraz z centrala alarmową, - 2 klawiatur do SSWiN - 2 sygnalizatorów, - WLZ wraz z tablicą rozdzielczą do zasilania urządzeń systemów CC i SSWiN, - Koryt, listew i kabli pod potrzeby systemów CC i SSWiN. 6. Stan istniejący Budynek Gimnazjum jest wybudowany do etapu stanu surowego. Dla budynku Gimnazjum wykonana jest dokumentacja instalacji elektrycznej, oświetleniowej, telefonicznej i sieci LAN. 6. Urządzenia monitoringu wizyjnego Rozmieszczenie kamer na terenie obiektu pokazują rysunki nr. Kamery należy zawiesić na wysokości 2,5m 3,5m. System kamer zapewnia obserwację otoczenia budynku oraz wnętrza (szatnie, korytarze i klatki schodowe). Dla kamer stacjonarnych KS i kopułkowych KK podano w tabeli nr 5 typ obiektywu, umożliwiającego uzyskanie zakładanego zasięgu pola obserwacji. Kamery stacjonarne zewnętrzne umieszczone są w obudowach odpornych na działanie czynników atmosferycznych. Kamery kopułkowe wewnętrzne są w wykonaniu wandaloodpornym. Schemat systemu monitoringu przedstawiony jest na rys. 2. Sygnały z kamer doprowadzane są do cyfrowych rejestratorów wizji. Obrazy z kamer wyświetlane są lokalnie za pomocą monitorów CC (projektowanych dla Sali Gimnastycznej). Połączenie rejestratorów z siecią LAN umożliwia podgląd obrazu z kamer za pośrednictwem komputerów z oprogramowaniem zarządzającym. Dostęp do obrazów CC jest możliwy tylko dla użytkowników z odpowiednimi uprawnieniami. Komputer z uprawnieniami administratora systemu znajduje się w gabinecie Dyrektora Gimnazjum. Sterowanie kamerami obrotowymi jest możliwe za pomocą klawiatury sterującej z joystickiem podłączonym do rejestratorów wizji (instalacja klawiatury sterującej w projekcie Sali Gimnastycznej), lub za pomocą komputera z oprogramowaniem zarządzającym. 3

5 Transmisja sygnałów wizji odbywa się za pomocą kabli koncentrycznych. Wszystkie kamery zasilane są z tablicy rozdzielczej, wyposażonej w zabezpieczenia dla każdego z obwodów. Zasilanie kamer jest podtrzymywane przez zasilacz UPS. Moc zasilacza i pojemność baterii akumulatorów zapewniają pracę rejestratorów i kamer przez 30 minut po zaniku zasilania sieciowego 230 VAC. Kamery kopułkowe niskonapięciowe zasilane są z zasilaczy sieciowych instalowanych w puszkach elektrycznych, montowanych w pobliżu kamer. 6.2 System alarmowy Rozmieszczenie czujek, sygnalizatorów, klawiatur oraz lokalizację centrali alarmowej pokazują rysunki nr. Czujki alarmowe projektowane są w pomieszczeniach, w których mogą znajdować się cenne lub niebezpieczne przedmioty (itp. komputery, dokumenty, odczynniki chemiczne itp.). W pomieszczeniach z komputerami zaprojektowane zostały czujki dualne (czujka pasywna podczerwieni PIR w połączeniu z czujką mikrofalową), aby ograniczyć błędne alarmy spowodowane ciepłem emitowanym przez komputery i monitory. W pozostałych pomieszczeniach znajdują się pasywne czujki ruchu. Wejścia do budynku zabezpieczone są czujkami kontaktronowymi. Kable od elementów systemu alarmowego sprowadzone są do centrali alarmowej w pomieszczeniu sekretariatu. System alarmowy jest podzielony na 2 strefy każda ze stref posiada osobną klawiaturę manipulator systemu alarmowego. Do centrali alarmowej dochodzą kable od urządzeń systemu alarmowego (czujki, klawiatury itp.) projektowanego w ramach oddzielnego opracowania dla budynku Hali Gimnastycznej z łącznikiem. Zasilanie centrali alarmowej realizowane jest z rozdzielnicy. Schemat systemu alarmowego (SSWiN) pokazuje rysunek Instalacje budynkowe Kable prowadzić w korytkach kablowych ściennych i rurach osłonowych zgodnie z rysunkami instalacji. Wewnętrzną linię zasilającą (WLZ) prowadzoną od rozdzielnicy głównej ZTG do projektowanej tablicy wykonać przewodami zaciągniętymi do podtynkowej rurki osłonowej. Rurkę prowadzić wzdłuż WLZ, zasilających rozdzielnice TB projektowane w ramach projektu instalacji elektrycznej. Przejścia pomiędzy kondygnacjami wykonać w postaci pionów kablowych. Na odcinkach, gdzie nie jest możliwa zabudowa koryt/listew kablowych, stosować plastikowe rury osłonowe. Kable zasilające kamery kopułkowe zakończyć w puszkach umieszczonych możliwie najbliżej kamer. Zasilanie kamer kopułkowych - niskonapięciowych będzie realizowane za pomocą zasilaczy umieszczonych w puszkach przy kamerach. 4

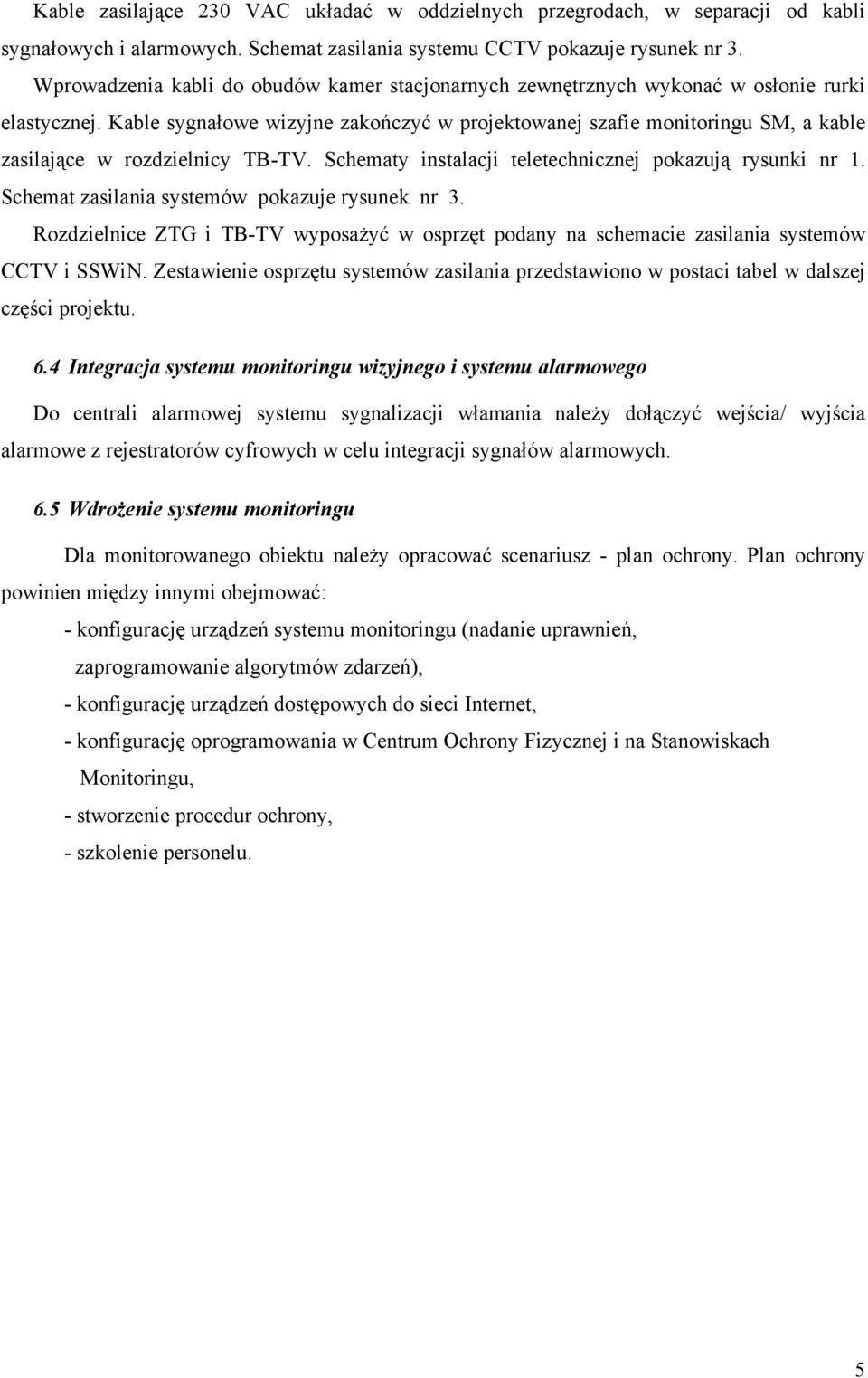

6 Kable zasilające 230 VAC układać w oddzielnych przegrodach, w separacji od kabli sygnałowych i alarmowych. Schemat zasilania systemu CC pokazuje rysunek nr 3. Wprowadzenia kabli do obudów kamer stacjonarnych zewnętrznych wykonać w osłonie rurki elastycznej. Kable sygnałowe wizyjne zakończyć w projektowanej szafie monitoringu SM, a kable zasilające w rozdzielnicy. Schematy instalacji teletechnicznej pokazują rysunki nr. Schemat zasilania systemów pokazuje rysunek nr 3. Rozdzielnice ZTG i wyposażyć w osprzęt podany na schemacie zasilania systemów CC i SSWiN. Zestawienie osprzętu systemów zasilania przedstawiono w postaci tabel w dalszej części projektu. 6.4 Integracja systemu monitoringu wizyjnego i systemu alarmowego Do centrali alarmowej systemu sygnalizacji włamania należy dołączyć wejścia/ wyjścia alarmowe z rejestratorów cyfrowych w celu integracji sygnałów alarmowych. 6.5 Wdrożenie systemu monitoringu Dla monitorowanego obiektu należy opracować scenariusz - plan ochrony. Plan ochrony powinien między innymi obejmować: - konfigurację urządzeń systemu monitoringu (nadanie uprawnień, zaprogramowanie algorytmów zdarzeń), - konfigurację urządzeń dostępowych do sieci Internet, - konfigurację oprogramowania w Centrum Ochrony Fizycznej i na Stanowiskach Monitoringu, - stworzenie procedur ochrony, - szkolenie personelu. 5

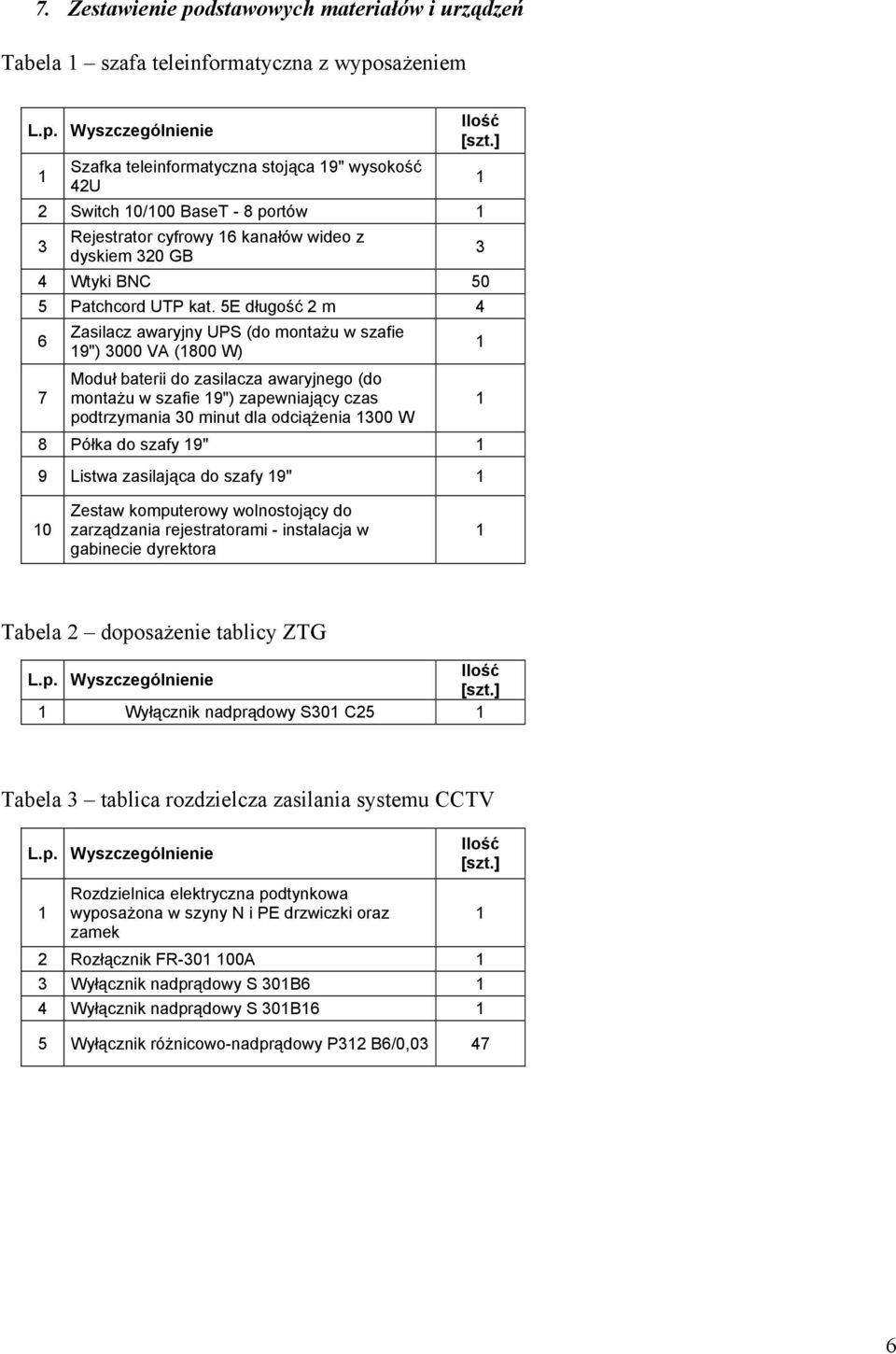

7 7. Zestawienie podstawowych materiałów i urządzeń Tabela szafa teleinformatyczna z wyposażeniem L.p. Wyszczególnienie Szafka teleinformatyczna stojąca 9" wysokość 42U Ilość [szt.] 2 Switch 0/00 BaseT - 8 portów 3 Rejestrator cyfrowy 6 kanałów wideo z dyskiem 320 GB 4 Wtyki BNC 50 5 Patchcord UTP kat. 5E długość 2 m Zasilacz awaryjny UPS (do montażu w szafie 9") 3000 VA (800 W) Moduł baterii do zasilacza awaryjnego (do montażu w szafie 9") zapewniający czas podtrzymania 30 minut dla odciążenia 300 W 8 Półka do szafy 9" 9 Listwa zasilająca do szafy 9" 3 0 Zestaw komputerowy wolnostojący do zarządzania rejestratorami - instalacja w gabinecie dyrektora Tabela 2 doposażenie tablicy ZTG Ilość L.p. Wyszczególnienie [szt.] Wyłącznik nadprądowy S30 C25 Tabela 3 tablica rozdzielcza zasilania systemu CC L.p. Wyszczególnienie Ilość [szt.] Rozdzielnica elektryczna podtynkowa wyposażona w szyny N i PE drzwiczki oraz zamek 2 Rozłącznik FR-30 00A 3 Wyłącznik nadprądowy S 30B6 4 Wyłącznik nadprądowy S 30B6 5 Wyłącznik różnicowo-nadprądowy P32 B6/0,

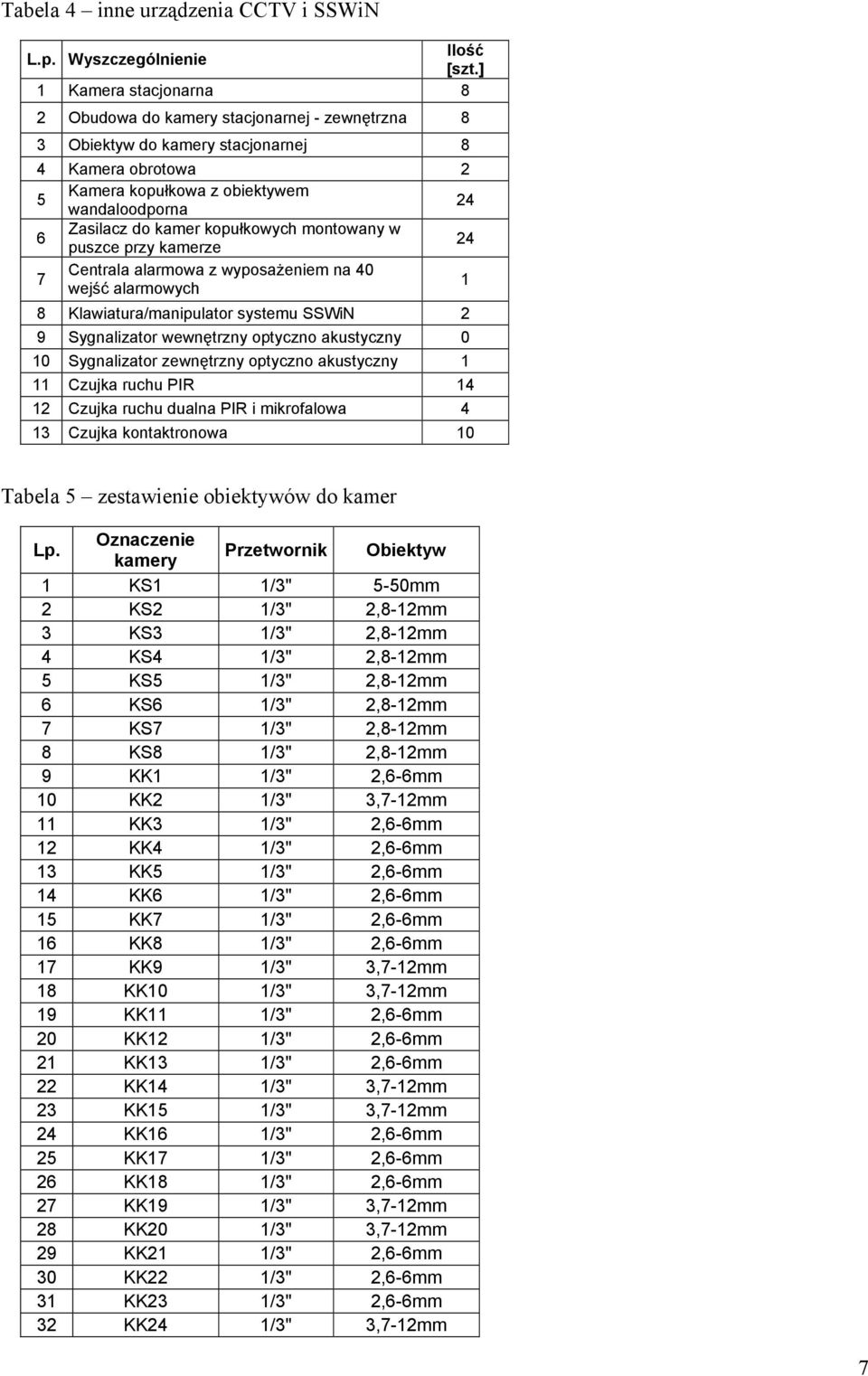

8 Tabela 4 inne urządzenia CC i SSWiN Ilość L.p. Wyszczególnienie [szt.] 8 2 Obudowa do kamery stacjonarnej - zewnętrzna 8 3 Obiektyw do kamery stacjonarnej 8 4 obrotowa 2 5 z obiektywem wandaloodporna 24 6 Zasilacz do kamer kopułkowych montowany w puszce przy kamerze 24 7 Centrala alarmowa z wyposażeniem na 40 wejść alarmowych 8 Klawiatura/manipulator systemu SSWiN 2 9 Sygnalizator wewnętrzny optyczno akustyczny 0 0 Sygnalizator zewnętrzny optyczno akustyczny Czujka ruchu PIR 4 2 Czujka ruchu dualna PIR i mikrofalowa 4 3 Czujka kontaktronowa 0 Tabela 5 zestawienie obiektywów do kamer Lp. Oznaczenie kamery Przetwornik Obiektyw KS /3" 5-50mm 2 KS2 /3" 2,8-2mm 3 KS3 /3" 2,8-2mm 4 KS4 /3" 2,8-2mm 5 KS5 /3" 2,8-2mm 6 KS6 /3" 2,8-2mm 7 KS7 /3" 2,8-2mm 8 KS8 /3" 2,8-2mm 9 KK /3" 2,6-6mm 0 KK2 /3" 3,7-2mm KK3 /3" 2,6-6mm 2 KK4 /3" 2,6-6mm 3 KK5 /3" 2,6-6mm 4 KK6 /3" 2,6-6mm 5 KK7 /3" 2,6-6mm 6 KK8 /3" 2,6-6mm 7 KK9 /3" 3,7-2mm 8 KK0 /3" 3,7-2mm 9 KK /3" 2,6-6mm 20 KK2 /3" 2,6-6mm 2 KK3 /3" 2,6-6mm 22 KK4 /3" 3,7-2mm 23 KK5 /3" 3,7-2mm 24 KK6 /3" 2,6-6mm 25 KK7 /3" 2,6-6mm 26 KK8 /3" 2,6-6mm 27 KK9 /3" 3,7-2mm 28 KK20 /3" 3,7-2mm 29 KK2 /3" 2,6-6mm 30 KK22 /3" 2,6-6mm 3 KK23 /3" 2,6-6mm 32 KK24 /3" 3,7-2mm 7

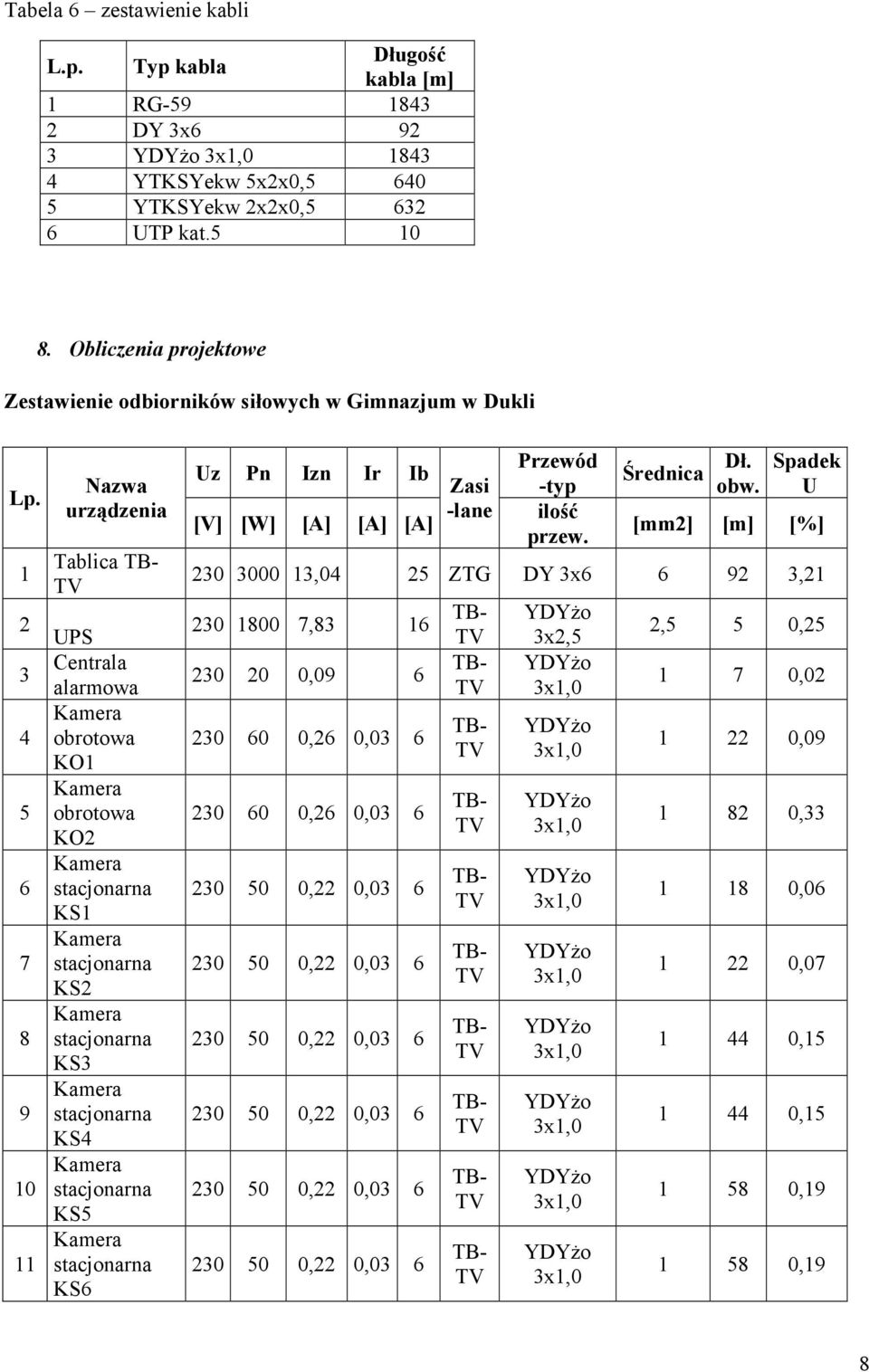

9 Tabela 6 zestawienie kabli L.p. Typ kabla Długość kabla [m] RG DY 3x YTKSYekw 5x2x0, YTKSYekw 2x2x0, UTP kat Obliczenia projektowe Zestawienie odbiorników siłowych w Gimnazjum w Dukli Lp Nazwa urządzenia Tablica UPS Centrala alarmowa obrotowa KO obrotowa KO2 KS KS2 KS3 KS4 KS5 KS6 Uz Pn Izn Ir Ib [V] [W] [A] [A] [A] Zasi -lane Przewód -typ ilość przew. Średnica Dł. obw. Spadek U [mm2] [m] [%] ,04 25 ZTG DY 3x , , , ,26 0, ,26 0,03 6 3x2,5 2,5 5 0,25 7 0, , ,33 8 0, , ,5 44 0,5 58 0,9 58 0,9 8

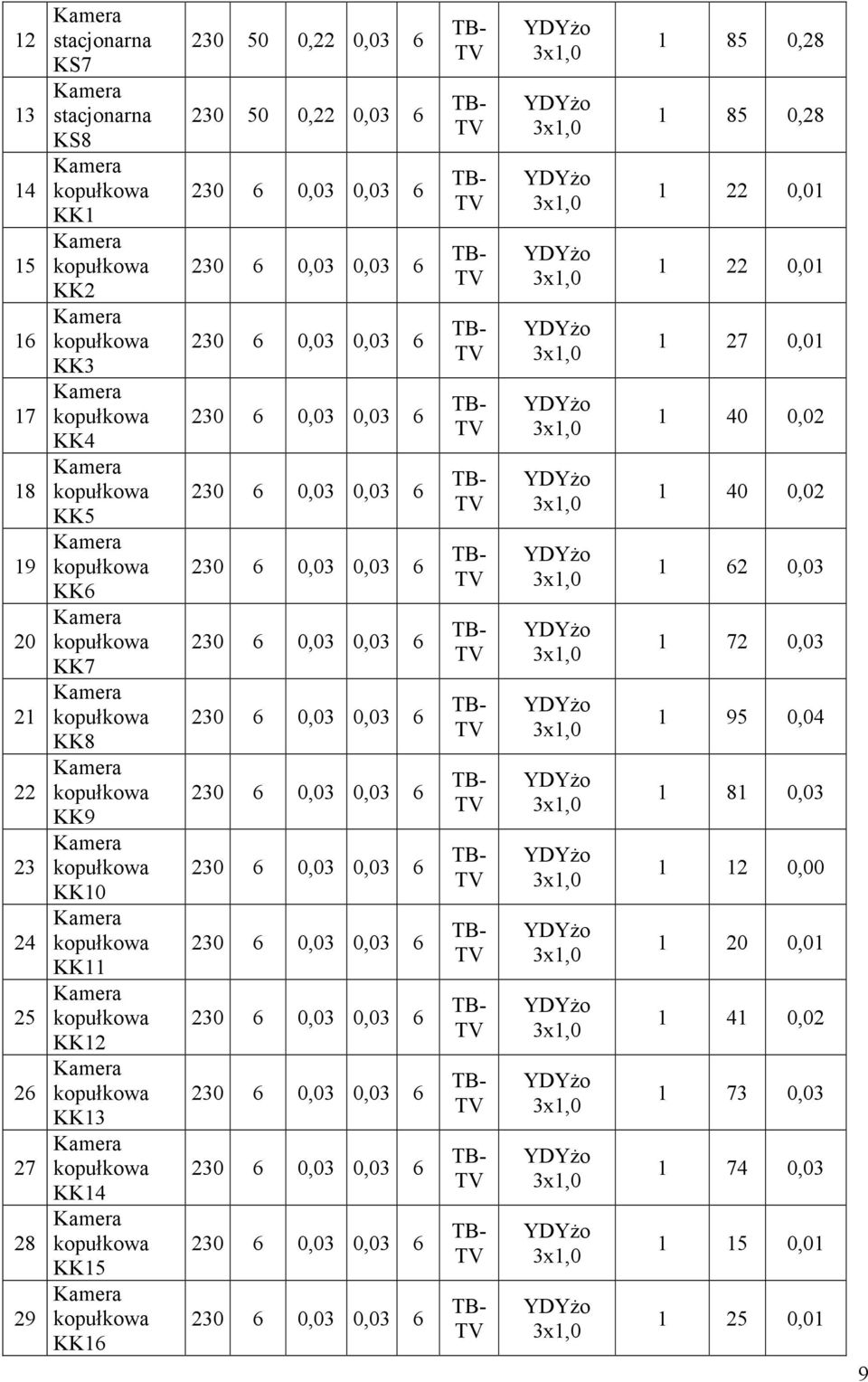

10 KS7 KS8 KK KK2 KK3 KK4 KK5 KK6 KK7 KK8 KK9 KK0 KK KK2 KK3 KK4 KK5 KK6 85 0, , ,0 22 0,0 27 0,0 40 0, , , , ,04 8 0,03 2 0, ,0 4 0, , ,03 5 0,0 25 0,0 9

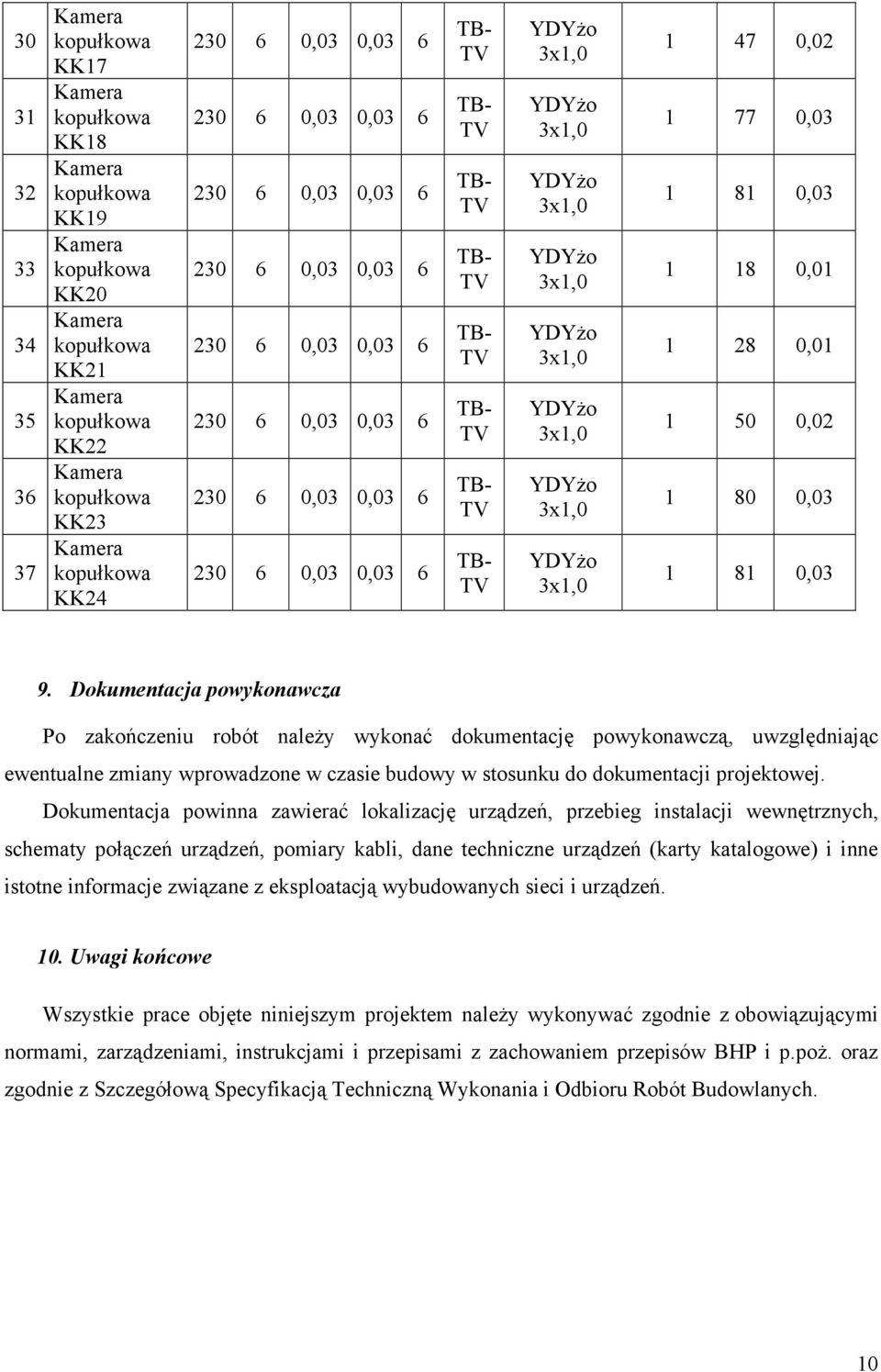

11 KK7 KK8 KK9 KK20 KK2 KK22 KK23 KK , ,03 8 0,03 8 0,0 28 0,0 50 0, ,03 8 0,03 9. Dokumentacja powykonawcza Po zakończeniu robót należy wykonać dokumentację powykonawczą, uwzględniając ewentualne zmiany wprowadzone w czasie budowy w stosunku do dokumentacji projektowej. Dokumentacja powinna zawierać lokalizację urządzeń, przebieg instalacji wewnętrznych, schematy połączeń urządzeń, pomiary kabli, dane techniczne urządzeń (karty katalogowe) i inne istotne informacje związane z eksploatacją wybudowanych sieci i urządzeń. 0. Uwagi końcowe Wszystkie prace objęte niniejszym projektem należy wykonywać zgodnie z obowiązującymi normami, zarządzeniami, instrukcjami i przepisami z zachowaniem przepisów BHP i p.poż. oraz zgodnie z Szczegółową Specyfikacją Techniczną Wykonania i Odbioru Robót Budowlanych. 0
