1 KARTA AUDYTU EFEKTYWNOŚCI Data wykonania ENERGETYCZNEJ Podstawowe informacje dotyczące przedsięwzięcia służącego poprawie efektywności energetycznej Termomodernizacja (docieplenie przegród, modernizacja instalacji, docieplenie dachu, zmiana źródła ciepła) Modernizacja procesu technologicznego zastąpienie wtryskarki - linią produkcyjną do formowania próżniowego. Modernizacja procesu Wymiana niskowydajnej formy Przedsięwzięcie służące poprawie półautomatycznej na nowoczesną automatyczna formę efektywności energetycznej: wysokowydajną chłodzoną wodą. Modernizacja oświetlenia wewnętrznego Montaż instalacji PV Wymiana stolarki okiennej Wymiana świetlika Opis przedsięwzięcia służącego poprawie efektywności energetycznej (max. 250 znaków): Ocieplenie przegród, modernizacja instalacji CO, zmiana źródła ciepła, wymiana stolarki, modernizacja dachu Wymiana wtryskarki na maszynę do formowania próżniowego Modernizacja oświetlenia wewnętrznego na źródła typu LED Montaż PV o mocy 40,00kWp. Wymiana formy w wtryskarce Dane podmiotu lub podmiotu upoważnionego (numer PESEL albo nazwa), u którego zostanie zrealizowane przedsięwzięcie służące poprawie efektywności energetycznej lub przedsięwzięcie takie zostało zrealizowane: Przedsiębiorstwo produkcyjno-handlowe "BYLICKI" Sławomir Bylicki ul. Kamienna Ostrów Wlkp. tel./fax (062) tel NIP

2 2 Data rozpoczęcia przedsięwzięcia służącego poprawie efektywności energetycznej albo planowana data rozpoczęcia tego przedsięwzięcia*: Planowana data zakończenia przedsięwzięcia służącego poprawie efektywności energetycznej*: Data zakończenia przedsięwzięcia służącego poprawie efektywności energetycznej**: Wyrażony w latach kalendarzowych okres uzyskiwania oszczędności energii: Parametry przedsięwzięcia służącego poprawie efektywności energetycznej (na podstawie audytu efektywności energetycznej) Średnioroczna oszczędność energii 212,65 [MWh/rok] 18,284 [toe/rok] finalnej: Średnioroczna oszczędność energii pierwotnej: 314,688 [MWh/rok] 27,058 [toe/rok] Szacowana wielkość 91,94 redukcji emisji CO2***: [ton/rok] Dane sporządzającego audyt efektywności energetycznej Imię i nazwisko: inż. Paweł Księżarek Nr uprawnienia: Nr telefonu: inż. Paweł Księżarek , ul Zielińskiego 52/35, Wrocław, Audytor energetyczny z listy ZAE 1945, Certyfikator Energetyczny z listy MIiB nr uprawnień Podpis:

3 3 Usprawnienie Wariant 1 Koszt zł netto 1 Modernizacja systemu ciepłej wody użytkowej 10000,00 2 Modernizacja przegrody Ściana zewnętrzna Hale produkcyjne 21700,00 3 Modernizacja przegrody Ściana zewnętrzna Budynek usługowy 18200,00 4 Modernizacja przegrody Świetlik dachowy 'Wentylacja grawitacyjna' 18499, Modernizacja przegrody Okno zewnętrzne - Hale produkcyjne 'Wentylacja grawitacyjna' Modernizacja przegrody Okno zewnętrzne - cześć budynku socjalno biurowego (stare) 'Wentylacja grawitacyjna' 4520, ,59 7 Modernizacja przegrody Ściana zewnętrzna budynku socjalno biurowego 9100,00 8 Modernizacja przegrody Dach - Budynek usługowy 74375,00 9 Modernizacja przegrody Dach - Hale produkcyjne - do modernizacji 92750,00 10 Modernizacja systemu grzewczego ,00 11 Modernizacja oświetlenia wewnętrznego (Załącznik 5) 4763, Modernizacja procesu technologicznego zastąpienie wtryskarki - linią produkcyjną do formowania próżniowego. (Załącznik 6) Modernizacja procesu technologicznego Wymiana formy we wtryskarce (Załącznik 6A) , ,00 14 Montaż paneli fotowoltaicznych (Załącznik 7) ,0 Całkowity koszt złotych netto ,55

4 4 1. Strona tytułowa audytu energetycznego 1. Dane identyfikacyjne budynku 1.1 Rodzaj budynku Produkcyjno magazynowo - biurowy 1.2 Rok budowy Lata 70 - te 1.3 INWESTOR (nazwa lub imię i nazwisko, PESEL*) (* w przypadku cudzoziemca nazwa i numer dokumentu tożsamości) Przedsiębiorstwo produkcyjnohandlowe "BYLICKI" Sławomir Bylicki ul. Kamienna Ostrów Wlkp. tel./fax (062) tel Adres budynku 2. Nazwa, adres i numer REGON firmy wykonującej audyt: Energy Saver Paweł Księżarek pl. Powstańców śląskich 15/ Wrocław NIP REGON ul. Kamienna Ostrów Wlkp. 3. Imię, Nazwisko, adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: inż. Paweł Księżarek , ul Zielińskiego 52/35, Wrocław Audytor energetyczny z listy ZAE 1945 Certyfikator Energetyczny z listy MIiB nr uprawnień Tel Współautorzy audytu: imiona, nazwiska, zakresy prac Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu energetycznego podpis 5. Miejscowość: Ostrów Wielkopolski Data wykonania opracowania lipiec Spis treści

5 5 1. Strona tytułowa audytu energetycznego Karta audytu energetycznego budynku* Dane ogólne Współczynniki przenikania ciepła przez przegrody budowlane W/(m 2 K) Sprawności składowe systemu grzewczego i współczynniki uwzględniające przerwy w ogrzewaniu Sprawności składowe systemu przygotowania ciepłej wody użytkowej Charakterystyka systemu wentylacji Charakterystyka energetyczna budynku Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Ustawy i Rozporządzenia Normy techniczne Materiały przekazane przez inwestora Inne materiały oraz programy komputerowe Wytyczne oraz uwagi inwestora Inwentaryzacja techniczno-budowlana budynku Ogólne dane techniczne Dokumentacja techniczna budynku Opis techniczny podstawowych elementów budynku Taryfy i opłaty Charakterystyka systemu grzewczego Charakterystyka instalacji ciepłej wody użytkowej Charakterystyka systemu wentylacji Ocena stanu technicznego budynku w zakresie istotnym dla wskazania właściwych usprawnień i przedsięwzięć termomodernizacyjnych Dokumentacja wyboru optymalnych wariantów przedsięwzięcia termomodernizacyjnego Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie przez ściany, stropy i stropodachy Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie okien lub drzwi oraz poprawie systemu wentylacji Ocena opłacalności i wybór wariantu prowadzącego do zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody użytkowej Obliczenia mocy cieplnej oraz zapotrzebowanie na ciepło do przygotowania cwu... 29

6 Ocena opłacalności modernizacji instalacji cwu Uproszczona kalkulacja kosztów modernizacji instalacji cwu dla wariantu optymalnego Opis zastosowanych ulepszeń dotyczących poprawy sprawności systemu c.w.u Ocena opłacalności i wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność cieplną systemu grzewczego Ocena opłacalności modernizacji instalacji grzewczej Rodzaje ulepszeń termomodernizacyjnych składające się na optymalny wariant przedsięwzięcia termomodernizacyjnego poprawiający sprawność cieplną systemu grzewczego Uproszczona kalkulacja kosztów przedsięwzięcia poprawiającego sprawność systemu grzewczego Opis zastosowanych ulepszeń dotyczących poprawy sprawności systemu grzewczego Dokumentacja wykonania kolejnych kroków algorytmu służącego wybraniu optymalnego wariantu przedsięwzięcia termomodernizacyjnego Wybrane i zoptymalizowane ulepszenia termomodernizacyjne zmierzające do zmniejszenia zapotrzebowania na ciepło w wyniku zmniejszenia strat przenikania ciepła przez przegrody budowlane oraz warianty przedsięwzięć termomodernizacyjnych dotyczących modernizacji systemu wentylacji i systemu przygotowania ciepłej wody użytkowej, uszeregowanie według rosnącej wartości SPBT Wyniki komputerowych obliczeń dla poszczególnych wariantów przedsięwzięcia Obliczenia oszczędności kosztów wynikających z przeprowadzenia przedsięwzięcia termomodernizacyjnego Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego budynku Charakterystyka optymalnego wariantu przedsięwzięcia termomodernizacyjnego Podsumowanie i wnioski W wyniku przeprowadzonej analizy wybrano wariant pierwszy za najbardziej optymalny obejmujący usprawnienia i planowane koszty przedstawione w tabeli poniżej ZAŁĄCZNIK 1: STAN BUDYNKU PRZED TERMOMODERNIZACJĄ ZAŁĄCZNIK 2: STAN BUDYNKU PO TERMOMODERNIZACJI ZAŁĄCZNIK 3: OSOBY UDZIELAJĄCE INFORMACJI ZAŁĄCZNIK 4: OBLICZENIA TARYF ZAŁĄCZNIK 5: MODERNIZACJA OŚWIETLENIA ZAŁĄCZNIK 6: Modernizacja procesu technologicznego zastąpienie wtryskarki - linią produkcyjną do formowania próżniowego ZAŁĄCZNIK 6.A Wymiana niskowydajnej formy półautomatycznej na nowoczesną automatyczna formę wysokowydajną chłodzoną wodą ZAŁĄCZNIK 7: OBLICZENIA INSTALACJI FOTOWOLTAICZNEJ ZAŁĄCZNIK 8: PODSUMOWANIE OSZCZĘDNOŚCI ENERGII I KOSZTÓW Szacowane oszczędności kosztów... 92

7 7 ZAŁĄCZNIK 9: EFEKT EKOLOGICZNY ZAŁĄCZNIK 10: ZDJĘCIA Z WIZJI LOKALNEJ ZAŁĄCZNIK 11: DOKUMENTACJA RYSUNKOWA... 96

8 8 2. Karta audytu energetycznego budynku* 2.1. Dane ogólne Stan przed termomodernizacją Stan po termomodernizacji Konstrukcja/technologia budynku murowana murowana Liczba kondygnacji Kubatura części ogrzewanej [m 3 ] 3905, , Powierzchnia netto budynku [m 2 ] 1106, , Pow. ogrzewana części mieszkalnej [m 2 ] Nie dotyczy Nie dotyczy Pow. ogrzewana lokali użytkowych oraz innych pomieszczeń niemieszkalnych [m 2 ] Liczba lokali mieszkalnych Nie dotyczy Nie dotyczy Nie dotyczy Nie dotyczy Liczba osób użytkujących budynek 20,00 20, Sposób przygotowania ciepłej wody użytkowej Centralne Centralne Rodzaj systemu grzewczego budynku Centralne Centralne Współczynnik A/V [1/m] 0,58 0, Inne dane charakteryzujące budynek Współczynniki przenikania ciepła przez przegrody budowlane W/(m 2 K) Stan przed termomodernizacją Stan po termomodernizacji Ściany zewnętrzne 0,43; 1,31; 1,31; 0,21 0,16; 0,20; 0,20; 0, Dach/stropodach/strop pod nieogrzewanymi poddaszami lub nad przejazdami 0,22; 0,20; 0,51; 0,51; 0,29 0,22; 0,20; 0,15; 0,15; 0, Strop nad piwnicą Podłoga na gruncie w pomieszczeniach ogrzewanych 0,74 0, Okna, drzwi balkonowe Drzwi zewnętrzne/bramy 2.3. Sprawności składowe systemu grzewczego i współczynniki uwzględniające przerwy w ogrzewaniu 1,30; 2,60; 3,00; 1,80; 4,00; 1,30; 1,60; 1,30 1,50; 3,50; 2,20; 2,00; 1,80 Stan przed termomodernizacją 1,30; 0,90; 0,90; 1,80; 1,10; 1,30; 1,60; 1,30 1,50; 3,50; 2,20; 2,00; 1,80 Stan po termomodernizacji Sprawność wytwarzania 0,800 4, Sprawność przesyłu 0,900 0, Sprawność regulacji i wykorzystania 0,850 0, Sprawność akumulacji 1,000 1, Uwzględnienie przerw na ogrzewanie w okresie tygodnia 1,000 1, Uwzględnienie przerw na ogrzewanie w ciągu doby 0,950 0,950

9 Sprawności składowe systemu przygotowania ciepłej wody użytkowej Stan przed termomodernizacją Stan po termomodernizacji Sprawność wytwarzania 0,960 4, Sprawność przesyłu 0,800 0, Sprawność regulacji i wykorzystania 1,000 1, Sprawność akumulacji 0,840 0, Charakterystyka systemu wentylacji Rodzaj wentylacji Sposób doprowadzenia i odprowadzenia powietrza Stan przed termomodernizacją Wentylacja grawitacyjna stolarka/kanały grawitacyjne Stan po termomodernizacji Wentylacja grawitacyjna stolarka/kanały grawitacyjne Strumień powietrza zewnętrznego [m 3 /h] 2977, , Krotność wymian powietrza [1/h] 0,76 0, Charakterystyka energetyczna budynku Stan przed termomodernizacją Stan po termomodernizacji Obliczeniowa moc cieplna systemu grzewczego [kw] 93,99 59, Obliczeniowa moc cieplna na przygotowanie cwu [kw] 9,74 9, Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Zmierzone zużycie ciepła na przygotowanie ciepłej wody użytkowej (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 2 rok)] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 2 rok)] 394,57 154,30 612,49 44,76 55,24 11,72 Brak urządzeń pomiarowych Brak urządzeń pomiarowych 99,05 38,73 153,76 11, ** Udział odnawialnych źródeł energii [%] 0,00 75,00 - -

10 Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) Stan przed termomodernizacją Stan po termomodernizacji Koszt za 1 GJ ciepła do ogrzewania budynku *** [zł/gj] 36,36 36, Koszt 1 MW mocy zamówionej na ogrzewanie na miesiąc *** [zł/(mw m-c)] 1285, , Koszt przygotowania 1 m 3 ciepłej wody użytkowej *** [zł/m 3 ] 70,99 7, Koszt 1 MW mocy zamówionej na przygotowanie ciepłej wody użytkowej na miesiąc **** [zł/(mw m-c)] Miesięczny koszt ogrzewania 1 m 2 powierzchni użytkowej [zł/(m 2 m-c)] 1773, ,05 1,88 0, Miesięczna opłata abonamentowa [zł/m-c] 0,00 0, Inne [zł] 0,00 0, Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota dofinansowania [zł] ,13 Roczne zmniejszenie zapotrzebowania na energię [%] Planowane koszty całkowite [zł] ,98 Premia termomodernizacyjna [zł] 47565,83 Roczna oszczędność kosztów energii [zł/rok] 27574,25 91,54 * Dla budynku składającego się z części o różnych funkcjach użytkowych należy podać wszystkie dane oddzielnie dla każdej części budynku. ** Uoze [%] obliczany zgodnie z rozporządzeniem dotyczącym sporządzania świadectw, jako udział odnawialnych źródeł energii w rocznym zapotrzebowaniu na energię końcową dostarczoną do budynku dla systemu grzewczego oraz dla systemu przygotowania ciepłej wody użytkowej. *** Opłata zmienna związana z dystrybują i przesyłem jednostki energii. **** Stała opłata miesięczna związana z dystrybucją i przesyłem energii.

11 11 3. Wykaz dokumentów i danych źródłowych 3.1. Ustawy i Rozporządzenia 1. Ustawa "prawo budowlane" z dnia 7 lipca 1994r. z późniejszymi zmianami 2. Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego 3. Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego sposobu weryfikacji audytu energetycznego i części audytu remontowego oraz szczegółowych warunków, jakie powinny spełniać podmioty, którym BGK może zlecać wykonanie weryfikacji audytów z późn. zm. 4. Ustawa "o wspieraniu termomodernizacji i remontów" z dnia 21 listopad 2008r. z późniejszymi zmianami 5. Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej 6. Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 3 września 2015 roku zmieniające rozporządzenie w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego Normy techniczne 1. PN-EN ISO Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. 2. PN-EN ISO 13790:2009 Energetyczne właściwości użytkowe budynków. Obliczenia zużycia energii na potrzeby ogrzewania i chłodzenia. 3. PN-83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania. 4. PN-82/B Temperatury ogrzewanych pomieszczeń w budynkach. 5. PN-82/B Temperatury obliczeniowe zewnętrzne. 6. PN-EN 12831:2006 Metoda obliczania projektowanego obciążenia cieplnego Materiały przekazane przez inwestora 1. Dokumentacja techniczna 2. Informacje techniczne przekazane przez inwestora 3.4. Inne materiały oraz programy komputerowe 1. Materiały z przeprowadzonej wizji lokalnej 2. Program komputerowy ArCADiasoft Chudzik sp. j. ArCADia-TERMO PRO 6.6

12 Wytyczne oraz uwagi inwestora 1. Obniżenie kosztów ogrzewania 2. Wykorzystanie kredytu bankowego i pomocy Państwa na warunkach określonych w Ustawie Termomodernizacyjnej 3. Maksymalna wielkość środków własnych inwestora, stanowiących możliwy do zadeklarowania udział własny przeznaczony na pokrycie kosztów przedsięwzięcia termomodernizacyjnego wynosi: zł 4. Kwota dofinansowania możliwego do zaciągnięcia przez inwestora:: zł

13 13 4. Inwentaryzacja techniczno-budowlana budynku 4.1. Ogólne dane techniczne Konstrukcja/technologia budynku - murowana Kubatura budynku ,95 m 3 Kubatura ogrzewania ,95 m 3 Powierzchnia netto budynku ,54 m 2 Powierzchnia użytkowa części mieszkalnej - Nie dotyczy m 2 Współczynnik kształtu - 0,58 m -1 Powierzchnia zabudowy budynku ,4 m Dokumentacja techniczna budynku Dokumentacja techniczna budynku znajduje się w załączniku stanowiącym integralną część audytu energetycznego. Usytuowanie budynku w stosunku do stron świata 4.3. Opis techniczny podstawowych elementów budynku Zbiorcza charakterystyka przegród budowlanych Ściany zewnętrzne 0,43; 1,31; 1,31; 0,21 W/(m 2 K) Dach/stropodach 0,22; 0,20; 0,51; 0,51; 0,29 W/(m 2 K) Strop piwnicy - W/(m 2 K) Okna 1,30; 2,60; 3,00; 1,80; 1,30; 1,60; 1,30 W/(m 2 K) Drzwi/bramy 1,50; 3,50; 2,20; 2,00; 1,80 W/(m 2 K) Okna połaciowe/świetliki 4,00 W/(m 2 K) Podłogi na gruncie 0,74 W/(m 2 K) 4.4. Taryfy i opłaty Ceny ciepła - c.o. Stan przed termomodernizacją Stan po termomodernizacji Opłata za 1 GJ na ogrzewanie 36,36 zł/gj 147,22 zł/gj Opłata za 1 MW mocy zamówionej na ogrzewanie 1285,47 zł/(mw m-c) 1919,07 zł/(mw m-c) Inne koszty, abonament 0,00 zł/m-c 0,00 zł/m-c

14 14 Ceny ciepła - c.w.u. Stan przed termomodernizacją Stan po termomodernizacji Opłata za 1 GJ 147,22 zł/gj 147,22 zł/gj Opłata za 1 MW mocy zamówionej na podgrzanie c.w.u. 1773,05 zł/(mw m-c) 1919,07 zł/(mw m-c) Inne koszty, abonament 0,00 zł/m-c 0,00 zł/m-c 4.5. Charakterystyka systemu grzewczego Wytwarzanie Przesyłanie ciepła Regulacja systemu grzewczego Kotły węglowe wyprodukowane po 2000r. Paliwo - węgiel kamienny C.o. wodne z lokalnego źródła ciepła usytuowanego w ogrzewanym budynku z zaizolowanymi przewodami, armaturą i urządzeniami, które są zainstalowane w przestrzeni nieogrzewanej Ogrzewanie wodne z grzejnikami członowymi lub płytowymi w przypadku regulacji centralnej i miejscowej z zaworem termostatycznym o działaniu proporcjonalnym z zakresem proporcjonalności P-2K H,g = 0,800 H,d = 0,900 H,e = 0,850 Akumulacje ciepła Brak zasobnika buforowego H,s = 1,000 Czas ogrzewania w okresie tygodnia Przerwy w ogrzewaniu w okresie doby Liczba dni: 7 dni wt = 1,000 Liczba godzin: 8 godzin wd = 0,950 Sprawność całkowita systemu grzewczego H,tot = H,g H,d H,e H,s = 0,612 Informacje uzupełniające dotyczące przerw w ogrzewaniu Modernizacja systemu grzewczego po 1984 r. Instalacja była modernizowana po 1984 r Charakterystyka instalacji ciepłej wody użytkowej Wytwarzanie ciepła Elektryczny podgrzewacz akumulacyjny (z zasobnikiem ciepłej wody użytkowej bez strat) - wymagany próg oszczędności: 15% W,g = 0,960 Przesył ciepłej wody Podgrzewanie wody dla grupy punktów poboru W,d = 0,800 Regulacja i wykorzystanie --- W,e = 1,000 Akumulacja ciepła Zasobnik W,s = 0,840 Sprawność całkowita systemu c.w.u. W,tot = W,g W,d W,s W,e = 0,645

15 Charakterystyka systemu wentylacji Rodzaj wentylacji Sposób doprowadzania i odprowadzania powietrza Strumień powietrza wentylacyjnego Wentylacja grawitacyjna stolarka/kanały grawitacyjne 2977,44 Krotność wymian powietrza 0,76 Wentylacja w budynku zapewnia prawidłowe przewietrzanie. W okresie zimowym na skutek nadmiernego napływu powietrza zimnego mogą następować wysokie straty ciepła na ogrzewanie powietrza wentylacyjnego.

16 16 5. Ocena stanu technicznego budynku w zakresie istotnym dla wskazania właściwych usprawnień i przedsięwzięć termomodernizacyjnych Rodzaj przegrody lub instalacji Ściana zewnętrzna budynku socjalno biurowego Ściana zewnętrzna hale produkcyjne Ściana zewnętrzna budynek usługowy Podłoga na gruncie Dach - budynku socjalno biurowego Dach - hale produkcyjne (płyta warstwowa) Dach - hale produkcyjne (do modernizacji) Dach - budynek usługowy Ściana zewnętrzna - budynek usługowy (nowy) Dach - budynek usługowy (nowy) Modernizacja przegrody Świetlik dachowy hale produkcyjne (do modernizacji) 'Wentylacja grawitacyjna' Modernizacja przegrody Okno zewnętrzne - hale produkcyjne 'Wentylacja grawitacyjna' Modernizacja przegrody Okno zewnętrzne - cześć budynku socjalno biurowego (stare) 'Wentylacja grawitacyjna' Charakterystyka stanu istniejącego i możliwości poprawy Ściana z pustaka z betonu komórkowego, tynkowana, ocieplona warstwą 5 cm styropianu. Przegroda w dobrym stanie technicznym, jednak zaleca się modernizację dodatkową warstwą izolacji. Przegroda murowana z cegły pełnej, tynkowana tynkiem cementowo wapiennym. Brak izolacji powoduje nadmierne straty ciepła do otoczenia. Zaleca się modernizację. Przegroda murowana z cegły pełnej, tynkowana tynkiem cementowo wapiennym. Brak izolacji powoduje nadmierne straty ciepła do otoczenia. Zaleca się modernizację. Podłoga na podsypce piaskowej, płyta betonowa izolowana papa. Warstwa wykończeniowa w zależności od przeznaczenia pomieszczenia. Przegroda w dobrym stanie technicznym. Nie wymaga modernizacji. Dach konstrukcji drewnianej, deskowany, docieplony wełną. Pokrycie papą asfaltową na lepiku. Przegroda w dobrym stanie technicznym. Nie wymaga modernizacji. Konstrukcja metalowa pokryta płytą warstwową PUR. Przegroda w dobrym stanie technicznym, nie wymaga modernizacji. Dach drewniany, zniszczony, konstrukcja w złym stanie. Dach pokryty papą, izolacja termiczna w postaci trocin i resztek materiału. Dach w złym stanie, występuję nadmierne straty ciepła. Zaleca się modernizację dachu. Modernizacja dotyczy części dachu hali produkcyjnej, ponieważ częściowo dach został już zmodernizowany - w opracowaniu dach ten widnieje pod nawzą Dach - hale produkcyjne (płyta warstwowa) Dach drewniany, zniszczony, konstrukcja w złym stanie. Od strony wewnętrznej wykończenie w postaci kasetonów ozdobnych. Dach pokryty papą, izolacja termiczna w postaci trocin i resztek materiału. Dach w złym stanie, występuję nadmierne straty ciepła. Zaleca się kompleksową modernizację dachu. Ściana murowana z bloczków betonu komórkowego, docieplony dodatkowo 2 cm styropianem. Tyn ozdobny zewnątrz. Przegroda w bardzo dobrym stanie technicznym. Nie wymaga modernizacji. Konstrukcja metalowa pokryta płytą warstwową PUR. Przegroda w dobrym stanie technicznym, nie wymaga modernizacji. Świetlik jest wykonany starą technologią jednokomorową o dużym przenikaniu ciepła Nadmierne starty ciepła przez przenikanie i infiltrację. Zaleca się wymianę świetlika w momencie modernizacji dachu. Stolarka metalowe jednokomorowe nadmierne straty ciepła przez przenikanie oraz infiltrację. Zaleca się modernizację na nową stolarkę energooszczędną. Stolarka drewniana nadmierne straty ciepła przez przenikanie oraz infiltrację. Zaleca się modernizację na nową stolarkę energooszczędną.

17 17 System grzewczy System grzewczy w stanie istniejącym zasilany ze starego kotła węglowego. Instalacja w części biurowo socjalnej, budynku usługowego w dobrym stanie technicznym. Natomiast instalacja w hali produkcyjnej jest wykonana niskoefektywną technologią grawitacyjną z lat 90, kiedy nie było pompy cyrkulacyjnej, grzejniki rurowe typu faviera o dużej pojemności wody, co wpływa na dużą energochłonność, podgrzania tak dużej ilości wody w grzejnikach. Zaleca się modernizację kompleksową instalacji w hali wtryskarek. Zaleca się wymianę źródła ciepła. Proponuję się zastosowanie pompy ciepła typu woda wykorzystującej ciepło odpadowe z procesu chłodzenia wtryskarek. Firma produkuje dużo ciepła odpadowego, które w żaden sposób nie jest odzyskiwane, które jest marnowane. W związku z czym proponuje się montaż powyższej pompy ciepła, która w efektywny sposób schłodzi wtryskarki, przez co każda z nich jest wydajniejsza o ok %, a zarazem pompa ciepła czerpiąca ciepłą wodę odpadową z wtryskarek, zasila ogrzewanie budynków + wodę użytkową. Przez takie zastosowanie w firmie nie trzeba używać kotła węglowego emitującego co2. Instalacja ciepłej wody użytkowej Obecnie ciepła woda przygotowywana za pomocą podgrzewaczy elektrycznych. System w złym stanie. Zaleca się wykorzystanie pompy ciepła na potrzeby CWU.

18 18 6. Dokumentacja wyboru optymalnych wariantów przedsięwzięcia termomodernizacyjnego 6.1 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie przez ściany, stropy i stropodachy Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana zewnętrzna hale produkcyjne Przygotowanie starego podłoża pod docieplenie metodą lekką-mokrą, gruntowanie emulsją, przyklejenie płyt styropianowych, przymocowanie za pomocą dybli plastikowych, przyklejenie warstwy siatki, wykonanie cienkowarstwowej wyprawy. Ocieplenie ościeży drzwi i okien. Rozpatruje się warianty różniące się grubością izolacji warstwy termicznej: Wariant 1- o grubości warstwy, przy której spełnione będzie wymaganie wielkości oporu cieplnego R 5,00 (m 2 K)/W Wariant 1.1 o grubości warstwy izolacji o 2 cm większej niż w wariancie pierwszym Wariant 1.2 o grubości warstwy izolacji o 4 cm większej niż w wariancie pierwszym Proponowany materiał dodatkowej izolacji: Wariant 1, Płyta styropianowa EPS 70 FASADA, = 0,035 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 308,03m 2 Powierzchnia przegrody do ocieplenia Ak: 310,00m 2 Stopniodni: 2926,90 dzień K/rok two= 16,00 o C tzo= -18,00 o C Wariant numer Stan istniejący Wariant 1 Wariant 1.1 Wariant 1.2 Opłata za 1 GJ Oz zł/gj 36,36 36,36 36,36 36,36 Opłata za 1 MW Om zł/(mw m-c) 1285, , , ,47 Inne koszty, abonament Ab zł/m-c 0,00 0,00 0,00 0,00 Grubość proponowanej dodatkowej izolacji b cm Współczynnik przenikania ciepła U W/(m 2 K) 1,313 0,198 0,178 0,162 Opór cieplny R (m 2 K)/W 0,76 5,05 5,62 6,19 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 4,29 4,86 5,43 Straty ciepła na przenikanie Q GJ 102,28 15,43 13,86 12,58 Zapotrzebowanie na moc cieplną q MW 0,0138 0,0021 0,0019 0,0017 Roczna oszczędność kosztów O zł/rok , , ,56 Cena jednostkowa usprawnienia K j zł/m ,00 80,00 90,00 Koszty realizacji usprawnienia N u zł , , ,00 Prosty czas zwrotu SPBT lata --- 6,50 7,30 8,09

19 19 Optymalnym wariantem przedsięwzięcia jest Wariant 1 Dla wybranego wariantu osiągnięto najniższy wskaźnik SPBT Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 21700,00 zł Prosty czas zwrotu wariantu optymalnego: 6,50 lat Optymalna grubość dodatkowej izolacji: 15 cm Informacje uzupełniające: W koszcie 1m2 materiału uwzględniono koszt materiału izolacyjnego i materiałów, których koszty są zmienne w funkcji grubości ocieplenia. Przyjęto ceny jednostkowe netto ocieplenia 1m2. Powierzchnia do nakładu została zwiększona ze względu na koszty obróbki ościeży.

20 20 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana zewnętrzna budynek usługowy Przygotowanie starego podłoża pod docieplenie metodą lekką-mokrą, gruntowanie emulsją, przyklejenie płyt styropianowych, przymocowanie za pomocą dybli plastikowych, przyklejenie warstwy siatki, wykonanie cienkowarstwowej wyprawy. Ocieplenie ościeży drzwi i okien. Rozpatruje się warianty różniące się grubością izolacji warstwy termicznej: Wariant 1- o grubości warstwy, przy której spełnione będzie wymaganie wielkości oporu cieplnego R 5,00 (m 2 K)/W Wariant 1.1 o grubości warstwy izolacji o 2 cm większej niż w wariancie pierwszym Wariant 1.2 o grubości warstwy izolacji o 4 cm większej niż w wariancie pierwszym Proponowany materiał dodatkowej izolacji: Wariant 1, Płyta styropianowa EPS 70 FASADA, = 0,035 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 249,67m 2 Powierzchnia przegrody do ocieplenia Ak: 260,00m 2 Stopniodni: 2926,90 dzień K/rok two= 16,00 o C tzo= -18,00 o C Wariant numer Stan istniejący Wariant 1 Wariant 1.1 Wariant 1.2 Opłata za 1 GJ Oz zł/gj 36,36 36,36 36,36 36,36 Opłata za 1 MW Om zł/(mw m-c) 1285, , , ,47 Inne koszty, abonament Ab zł/m-c 0,00 0,00 0,00 0,00 Grubość proponowanej dodatkowej izolacji b cm Współczynnik przenikania ciepła U W/(m 2 K) 1,313 0,198 0,178 0,162 Opór cieplny R (m 2 K)/W 0,76 5,05 5,62 6,19 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 4,29 4,86 5,43 Straty ciepła na przenikanie Q GJ 82,91 12,51 11,24 10,20 Zapotrzebowanie na moc cieplną q MW 0,0111 0,0017 0,0015 0,0014 Roczna oszczędność kosztów O zł/rok , , ,43 Cena jednostkowa usprawnienia K j zł/m ,00 80,00 90,00 Koszty realizacji usprawnienia N u zł , , ,00 Prosty czas zwrotu SPBT lata --- 6,73 7,55 8,37 Optymalnym wariantem przedsięwzięcia jest Wariant 1 Dla wybranego wariantu osiągnięto najniższy wskaźnik SPBT Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 18200,00 zł Prosty czas zwrotu wariantu optymalnego: 6,73 lat Optymalna grubość dodatkowej izolacji: 15 cm Informacje uzupełniające: W koszcie 1m2 materiału uwzględniono koszt materiału izolacyjnego i materiałów, których koszty są zmienne w funkcji grubości ocieplenia. Przyjęto ceny jednostkowe netto ocieplenia 1m2. Powierzchnia do nakładu została zwiększona ze względu na koszty obróbki ościeży.

21 21 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Ściana zewnętrzna budynku socjalno biurowego Przygotowanie starego podłoża pod docieplenie metodą lekką-mokrą, gruntowanie emulsją, przyklejenie płyt styropianowych, przymocowanie za pomocą dybli plastikowych, przyklejenie warstwy siatki, wykonanie cienkowarstwowej wyprawy. Ocieplenie ościeży drzwi i okien. Rozpatruje się warianty różniące się grubością izolacji warstwy termicznej: Wariant 1- o grubości warstwy, przy której spełnione będzie wymaganie wielkości oporu cieplnego R 5,00 (m 2 K)/W Wariant 1.1 o grubości warstwy izolacji o 2 cm większej niż w wariancie pierwszym Wariant 1.2 o grubości warstwy izolacji o 4 cm większej niż w wariancie pierwszym Proponowany materiał dodatkowej izolacji: Wariant 1, Płyta styropianowa EPS FASADA, = 0,038 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 125,95m 2 Powierzchnia przegrody do ocieplenia Ak: 130,00m 2 Stopniodni: 3834,90 dzień K/rok two= 20,00 o C tzo= -18,00 o C Wariant numer Stan istniejący Wariant 1 Wariant 1.1 Wariant 1.2 Opłata za 1 GJ Oz zł/gj 36,36 36,36 36,36 36,36 Opłata za 1 MW Om zł/(mw m-c) 1285, , , ,47 Inne koszty, abonament Ab zł/m-c 0,00 0,00 0,00 0,00 Grubość proponowanej dodatkowej izolacji b cm Współczynnik przenikania ciepła U W/(m 2 K) 0,434 0,160 0,148 0,137 Opór cieplny R (m 2 K)/W 2,31 6,25 6,78 7,31 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 3,95 4,47 5,00 Straty ciepła na przenikanie Q GJ 18,10 6,67 6,16 5,71 Zapotrzebowanie na moc cieplną q MW 0,0021 0,0008 0,0007 0,0007 Roczna oszczędność kosztów O zł/rok ,69 455,45 472,36 Cena jednostkowa usprawnienia K j zł/m ,00 80,00 90,00 Koszty realizacji usprawnienia N u zł , , ,00 Prosty czas zwrotu SPBT lata ,89 22,83 24,77 Optymalnym wariantem przedsięwzięcia jest Wariant 1 Dla wybranego wariantu osiągnięto najniższy wskaźnik SPBT Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 9100,00 zł Prosty czas zwrotu wariantu optymalnego: 20,89 lat Optymalna grubość dodatkowej izolacji: 15 cm Informacje uzupełniające: W koszcie 1m2 materiału uwzględniono koszt materiału izolacyjnego i materiałów, których koszty są zmienne w funkcji grubości ocieplenia. Przyjęto ceny jednostkowe netto ocieplenia 1m2. Powierzchnia do nakładu została zwiększona ze względu na koszty obróbki ościeży.

22 22 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Dach - budynek usługowy Demontaż starego pokrycia dachowego. Wykonanie nowego pokrycia dachowego z płyt warstwowych wypełnionych poliuretanem Rozpatruje się warianty różniące się grubością izolacji warstwy termicznej: Wariant 1- o grubości warstwy, przy której spełnione będzie wymaganie wielkości oporu cieplnego R 6,67 (m2 K)/W Wariant 1.1 o grubości warstwy izolacji o 2 cm większej niż w wariancie pierwszym Wariant 1.2 o grubości warstwy izolacji o 4 cm większej niż w wariancie pierwszym Proponowany materiał dodatkowej izolacji: Wariant 1, Płyta warstwowa z okładzinami metalowymi, = 0,025 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 212,50m 2 Powierzchnia przegrody do ocieplenia Ak: 212,50m 2 Stopniodni: 2926,90 dzień K/rok two= 16,00 o C tzo= -18,00 o C Wariant numer Stan istniejący Wariant 1 Wariant 1.1 Wariant 1.2 Opłata za 1 GJ Oz zł/gj 36,36 36,36 36,36 36,36 Opłata za 1 MW Om zł/(mw m-c) 1285, , , ,47 Inne koszty, abonament Ab zł/m-c 0,00 0,00 0,00 0,00 Grubość proponowanej dodatkowej izolacji b cm Współczynnik przenikania ciepła U W/(m 2 K) 0,506 0,148 0,132 0,119 Opór cieplny R (m 2 K)/W 1,97 6,77 7,57 8,37 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 4,80 5,60 6,40 Straty ciepła na przenikanie Q GJ 27,21 7,93 7,09 6,42 Zapotrzebowanie na moc cieplną q MW 0,0037 0,0011 0,0010 0,0009 Roczna oszczędność kosztów O zł/rok ,04 773,23 799,28 Cena jednostkowa usprawnienia K j zł/m ,00 390,00 410,00 Koszty realizacji usprawnienia N u zł , , ,00 Prosty czas zwrotu SPBT lata ,37 107,18 109,00

23 23 Optymalnym wariantem przedsięwzięcia jest Wariant 1 Dla wybranego wariantu osiągnięto najniższy wskaźnik SPBT Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 74375,00 zł Prosty czas zwrotu wariantu optymalnego: 100,37 lat Optymalna grubość dodatkowej izolacji: 16 cm Informacje uzupełniające: W koszcie 1m2 materiału uwzględniono koszt materiału izolacyjnego i materiałów, których koszty są zmienne w funkcji grubości ocieplenia. Przyjęto ceny jednostkowe netto ocieplenia 1m2.

24 24 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Modernizacja przegrody Dach - hale produkcyjne (do modernizacji) Modernizacja dotyczy części dachu hali produkcyjnej, ponieważ częściowo dach został już zmodernizowany - w opracowaniu dach zmodernizowany widnieje pod nazwą Dach - hale produkcyjne (płyta warstwowa) Modernizacja dachu hali produkcyjnej dotyczy dachu, który w opracowaniu widnieje pod nazwą Dach - hale produkcyjne (do modernizacji) Modernizacja polegać będzie na: Demontaż starego pokrycia dachowego. Wykonanie nowego pokrycia dachowego z płyt warstwowych wypełnionych poliuretanem Rozpatruje się warianty różniące się grubością izolacji warstwy termicznej: Wariant 1- o grubości warstwy, przy której spełnione będzie wymaganie wielkości oporu cieplnego R 6,67 (m2 K)/W Wariant 1.1 o grubości warstwy izolacji o 2 cm większej niż w wariancie pierwszym Wariant 1.2 o grubości warstwy izolacji o 4 cm większej niż w wariancie pierwszym Proponowany materiał dodatkowej izolacji: Wariant 1, Płyta warstwowa z okładzinami metalowymi, = 0,025 [W/(m K)]; Powierzchnia przegrody do obliczeń strat ciepła As: 213,00m 2 Powierzchnia przegrody do ocieplenia Ak: 265,00m 2 Stopniodni: 2926,90 dzień K/rok two= 16,00 o C tzo= -18,00 o C Wariant numer Stan istniejący Wariant 1 Wariant 1.1 Wariant 1.2 Opłata za 1 GJ Oz zł/gj 36,36 36,36 36,36 36,36 Opłata za 1 MW Om zł/(mw m-c) 1285, , , ,47 Inne koszty, abonament Ab zł/m-c 0,00 0,00 0,00 0,00 Grubość proponowanej dodatkowej izolacji b cm Współczynnik przenikania ciepła U W/(m 2 K) 0,506 0,148 0,132 0,119 Opór cieplny R (m 2 K)/W 1,97 6,77 7,57 8,37 Zwiększenie oporu cieplnego Δ R (m 2 K)/W --- 4,80 5,60 6,40 Straty ciepła na przenikanie Q GJ 27,28 7,95 7,11 6,43 Zapotrzebowanie na moc cieplną q MW 0,0037 0,0011 0,0010 0,0009 Roczna oszczędność kosztów O zł/rok ,78 775,05 801,16 Cena jednostkowa usprawnienia K j zł/m ,00 390,00 410,00 Koszty realizacji usprawnienia N u zł , , ,00 Prosty czas zwrotu SPBT lata ,87 133,35 135,62

25 25 Optymalnym wariantem przedsięwzięcia jest Wariant 1 Dla wybranego wariantu osiągnięto najniższy wskaźnik SPBT Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 92750,00 zł Prosty czas zwrotu wariantu optymalnego: 124,87 lat Optymalna grubość dodatkowej izolacji: 16 cm Informacje uzupełniające: W koszcie 1m2 materiału uwzględniono koszt materiału izolacyjnego i materiałów, których koszty są zmienne w funkcji grubości ocieplenia. Przyjęto ceny jednostkowe netto ocieplenia 1m2. Powierzchnia do nakładu została zwiększona ze względu na koszty obróbki.

26 Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie okien lub drzwi oraz poprawie systemu wentylacji Ocena opłacalności i wybór wariantu polegającego na wymianie okien lub drzwi oraz poprawieniu systemu wentylacji Modernizacja przegrody Świetlik dachowy hale produkcyjne (do modernizacji) 'Wentylacja grawitacyjna' Minimalny strumień powietrza wentylacyjnego V: 798,48 m 3 /h Powierzchnia całkowita okien lub drzwi przed modernizacją: 52,00m 2 Powierzchnia całkowita okien lub drzwi po modernizacji: 52,00m 2 Powierzchnia całkowita okien lub drzwi do wyliczeń nakładów: 52,00m 2 Stopień wyeksponowania budynku na działanie wiatru: Brak osłonięcia cr = 1,2,cw = 1,00 Stan istniejący: Stolarka bardzo nieszczelna ( a > 4 ) Stopniodni: 2926,90 dzień K/rok i = 16,00 o C e = -18,00 o C Wariant numer Stan istniejący W1 W2 W3 Opłata za 1 GJ zł/gj 36,36 36,36 36,36 36,36 Opłata za 1 MW zł/(mw m-c) 1285, , , ,47 Inne koszty, abonament zł/m-c 0,00 0,00 0,00 0,00 Współczynnik c m 1,35 1,00 1,00 1,00 Współczynnik c r 1,20 0,85 0,85 0,85 Współczynnik a Współczynnik przenikania ciepła U W/(m 2 K) 4,000 1,100 1,000 0,900 Straty ciepła na przenikanie Q GJ 110,14 44,65 43,34 42,02 Zapotrzebowanie na moc cieplną q MW 0,0195 0,0112 0,0110 0,0108 Roczna oszczędność kosztów O zł/rok , , ,00 Cena jednostkowa wymiany okien lub drzwi zł/m ,77 385,77 405,77 Koszt realizacji wymiany okien lub drzwi Nok zł , , ,04 Koszt realizacji modernizacji wentylacji Nw zł --- 0,00 0,00 0,00 Prosty czas zwrotu SPBT lata --- 7,37 7,83 8,08 Optymalnym wariantem przedsięwzięcia jest wariant nr 1 Dla wybranego wariantu osiągnięto najniższy wskaźnik SPBT Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 18499,99 zł Prosty czas zwrotu wariantu optymalnego: 7,37 lat Stolarka bardzo szczelna ( a < 0,3 ) Modernizacja systemu wentylacji U= 1,10

27 27 Ocena opłacalności i wybór wariantu polegającego na wymianie okien lub drzwi oraz poprawieniu systemu wentylacji Modernizacja przegrody Okno zewnętrzne - hale produkcyjne, magazyn (parterowe) 'Wentylacja grawitacyjna' Minimalny strumień powietrza wentylacyjnego V: 222,96 m 3 /h Powierzchnia całkowita okien lub drzwi przed modernizacją: 14,52m 2 Powierzchnia całkowita okien lub drzwi po modernizacji: 14,52m 2 Powierzchnia całkowita okien lub drzwi do wyliczeń nakładów: 14,52m 2 Stopień wyeksponowania budynku na działanie wiatru: Brak osłonięcia cr = 1,2,cw = 1,00 Stan istniejący: Stolarka bardzo nieszczelna ( a > 4 ) Stopniodni: 2926,90 dzień K/rok i = 16,00 o C e = -18,00 o C Wariant numer Stan istniejący W1 W2 W3 Opłata za 1 GJ zł/gj 36,36 36,36 36,36 36,36 Opłata za 1 MW zł/(mw m-c) 1285, , , ,47 Inne koszty, abonament zł/m-c 0,00 0,00 0,00 0,00 Współczynnik c m 1,35 1,00 1,00 1,00 Współczynnik c r 1,20 0,85 0,85 0,85 Współczynnik a Współczynnik przenikania ciepła U W/(m 2 K) 3,000 0,900 0,850 0,800 Straty ciepła na przenikanie Q GJ 27,08 11,73 11,55 11,37 Zapotrzebowanie na moc cieplną q MW 0,0050 0,0030 0,0030 0,0017 Roczna oszczędność kosztów O zł/rok ,95 595,01 621,15 Cena jednostkowa wymiany okien lub drzwi zł/m ,00 280,00 290,00 Koszt realizacji wymiany okien lub drzwi Nok zł , , ,80 Koszt realizacji modernizacji wentylacji Nw zł ,00 600,00 600,00 Prosty czas zwrotu SPBT lata --- 7,69 7,84 7,75 Optymalnym wariantem przedsięwzięcia jest wariant nr 1 Dla wybranego wariantu osiągnięto najniższy wskaźnik SPBT Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 4520,40 zł Prosty czas zwrotu wariantu optymalnego: 7,69 lat Stolarka bardzo szczelna ( a < 0,3 ) Modernizacja systemu wentylacji U= 0,90

28 28 Ocena opłacalności i wybór wariantu polegającego na wymianie okien lub drzwi oraz poprawieniu systemu wentylacji Modernizacja przegrody Okno zewnętrzne - cześć budynku socjalno biurowego (stare) 'Wentylacja grawitacyjna' Minimalny strumień powietrza wentylacyjnego V: 19,82 m 3 /h Powierzchnia całkowita okien lub drzwi przed modernizacją: 2,93m 2 Powierzchnia całkowita okien lub drzwi po modernizacji: 2,93m 2 Powierzchnia całkowita okien lub drzwi do wyliczeń nakładów: 2,93m 2 Stopień wyeksponowania budynku na działanie wiatru: Brak osłonięcia cr = 1,2,cw = 1,00 Stan istniejący: Stolarka bardzo nieszczelna ( a > 4 ) Stopniodni: 3834,90 dzień K/rok i = 20,00 o C e = -18,00 o C Wariant numer Stan istniejący W1 W2 W3 Opłata za 1 GJ zł/gj 36,36 36,36 36,36 36,36 Opłata za 1 MW zł/(mw m-c) 1285, , , ,47 Inne koszty, abonament zł/m-c 0,00 0,00 0,00 0,00 Współczynnik c m 1,35 1,00 1,00 1,00 Współczynnik c r 1,20 0,85 0,85 0,85 Współczynnik a Współczynnik przenikania ciepła U W/(m 2 K) 2,600 0,900 0,850 0,800 Straty ciepła na przenikanie Q GJ 7,93 3,71 3,66 3,61 Zapotrzebowanie na moc cieplną q MW 0,0006 0,0004 0,0004 0,0003 Roczna oszczędność kosztów O zł/rok ,70 159,55 161,40 Cena jednostkowa wymiany okien lub drzwi zł/m ,00 360,00 380,00 Koszt realizacji wymiany okien lub drzwi Nok zł , , ,72 Koszt realizacji modernizacji wentylacji Nw zł ,00 450,00 450,00 Prosty czas zwrotu SPBT lata --- 9,17 9,43 9,68 Optymalnym wariantem przedsięwzięcia jest wariant nr 1 Dla wybranego wariantu osiągnięto najniższy wskaźnik SPBT Charakterystyka wariantu optymalnego: Koszt realizacji wariantu optymalnego: 1445,59 zł Prosty czas zwrotu wariantu optymalnego: 9,17 lat Stolarka bardzo szczelna ( a < 0,3 ) Modernizacja systemu wentylacji U= 0,90

29 Ocena opłacalności i wybór wariantu prowadzącego do zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody użytkowej Obliczenia mocy cieplnej oraz zapotrzebowanie na ciepło do przygotowania cwu Stan istniejący Wariant 1 Ciepło właściwe wody cw [kj/(kg K)] 4,18 4,18 Gęstość wody ρw [kg/m 3 ] Temperatura ciepłej wody θw [ C] Temperatura zimnej wody θo [ C] Współczynnik korekcyjny kr [-] 0,78 0,78 Powierzchnia o regulowanej temperaturze Af [m 2 ] 1106, ,50 Jednostkowe dobowe zapotrzebowanie na c.w.u. VWI [dm 3 /(m 2 doba] 0,60 0,60 Czas użytkowania τ [h] 16,00 16,00 Współczynnik godzinowej nierównomierności Nh [-] 4,48 4,48 Sprawność wytwarzania ηw,g [-] 0,96 4,00 Sprawność przesyłu ηw,d [-] 0,80 0,80 Sprawność akumulacji ciepła ηw,s [-] 0,84 0,95 Obliczeniowe zapotrzebowanie ciepła Qcw [GJ/rok] 55,24 11,72 Max moc cieplna qcwu [kw] 9,74 9, Ocena opłacalności modernizacji instalacji cwu Stan istniejący Wariant 1 Opłata za 1 GJ [zł/gj] 147,22 147,22 Opłata za 1 MW mocy zamówionej na podgrzanie cwu [zł/mw] 1773, ,07 Inne koszty, abonament [zł] 0,00 0,00 Roczna oszczędność kosztów O [zł/a] ,87 Koszt modernizacji Nu [zł] ,00 SPBT [lat] --- 1,56

30 Uproszczona kalkulacja kosztów modernizacji instalacji cwu dla wariantu optymalnego Planowane usprawnienia: Zakup oraz montaż pompy ciepła typu woda/woda wraz z niezbędną armaturą oraz wyposażeniem umożliwiającym podłączenie pompy pod dolne źródło ciepła jakim będzie woda chłodząca procesy technologiczne wtryskarek. Jako że pompa ciepła zostanie wykorzystana do CO oraz CWU koszty pompy podzielono proporcjonalnie na systemy CO i CWU. Nakłady 6000,00 Dostosowanie obecnej instalacji do systemu pompy ciepła. 2000,00 Zakup oraz montaż zasobnika ciepła na potrzeby CWU. 2000, Opis zastosowanych ulepszeń dotyczących poprawy sprawności systemu c.w.u. Suma: 10000,00 Usprawnienia termomodernizacyjne Ulepszenie sprawności wytwarzania g Ulepszenie sprawności przesyłu d Ulepszenie sprawności akumulacji s Opis zastosowanych usprawnień Zmiana kotła węglowego na pompę ciepła. Dostosowanie instalacji do potrzeb pompy ciepła. Montaż zasobnika na potrzeby CWU Ocena opłacalności i wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność cieplną systemu grzewczego Ocena opłacalności modernizacji instalacji grzewczej Stan istniejący Wariant 1 Opłata za 1 GJ na ogrzewanie [zł/gj] 36,36 147,22 Opłata za 1 MW mocy zamówionej na ogrzewanie [zł/mw] 1285, ,07 Inne koszty, abonament [zł] 0,00 0,00 Sezonowe zapotrzebowanie na ciepło [GJ] 394,57 Obliczeniowa moc cieplna systemu grzewczego [MW] 0,0940 Sprawność systemu grzewczego 0,612 3,275 Roczna oszczędność kosztów O [zł/a] ,33 Koszt modernizacji [zł] ,00 SPBT [lat] ,50

31 Rodzaje ulepszeń termomodernizacyjnych składające się na optymalny wariant przedsięwzięcia termomodernizacyjnego poprawiający sprawność cieplną systemu grzewczego Rodzaje ulepszeń termomodernizacyjnych Wartości sprawności składowych n oraz współczynników w *) Wytwarzania ciepła, pła H,g 4,000 Przesyłania ciepła, H,d 0,920 Regulacji systemu ogrzewczego, j H,e 0,890 Akumulacji ciepła, H,s 1,000 Uwzględnienie wprowadzenia przerw na ogrzewanie w ciągu tygodnia wt 1,000 Uwzględnienie wprowadzenia przerw na ogrzewanie w ciągu doby wd 0,950 Sprawność całkowita systemu grzewczego H,g H,d H,e H,s 3, Uproszczona kalkulacja kosztów przedsięwzięcia poprawiającego sprawność systemu grzewczego Planowane usprawnienia: Wykonanie technologii kotłowni z pompą ciepła, z wykorzystaniem wody chłodzącej procesu technologicznego, jako dolnego źródła pompy ciepła. Wykonanie instalacji technologicznej pomiędzy zbiornikiem chłodzenia maszyn produkcyjnych a pompą ciepła. Modernizacja centralnego ogrzewani, wraz z wymianą grzejników pod czynnik niskotemperaturowy pompy ciepła - w hali wtryskarek. Montaż zaworów termostatycznych w modernizowanej części. Koszty zawarto w sprawności przesyłu wraz z całą instalacją rozprowadzającą. Automatyka sterująca umożliwiająca wprowadzenie przerw w ogrzewaniu oraz osłabienie w godzinach nocnych sezonu grzewczego. Koszty ujęto w kosztach zakupu pompy ciepła Opis zastosowanych ulepszeń dotyczących poprawy sprawności systemu grzewczego Nakłady 90000, , ,00 0,00 0,00 Suma: ,00 Usprawnienia termomodernizacyjne Ulepszenie sprawności wytwarzania g Ulepszenie sprawności przesyłu d Ulepszenie sprawności regulacji e Ulepszenie sprawności akumulacji s Ulepszenie dotyczące przerw w ogrzewaniu wt i wd Opis zastosowanych usprawnień Wymiana źródła ciepła. Zastosowanie pompy ciepła wykorzystującej wodę procesu chłodzenia wtryskarek. Kompleksowa modernizacja instalacji w hali wtryskarek. Montaż zaworów termostatycznych. Brak modernizacji. Automatyka sterująca umożliwiająca wprowadzanie przerw oraz osłabienia nocnego.

32 32 7. Dokumentacja wykonania kolejnych kroków algorytmu służącego wybraniu optymalnego wariantu przedsięwzięcia termomodernizacyjnego 7.1. Wybrane i zoptymalizowane ulepszenia termomodernizacyjne zmierzające do zmniejszenia zapotrzebowania na ciepło w wyniku zmniejszenia strat przenikania ciepła przez przegrody budowlane oraz warianty przedsięwzięć termomodernizacyjnych dotyczących modernizacji systemu wentylacji i systemu przygotowania ciepłej wody użytkowej, uszeregowanie według rosnącej wartości SPBT Lp. Rodzaj i zakres ulepszenia termomodernizacyjnego albo wariantu przedsięwzięcia termomodernizacyjnego Planowane koszty robót SPBT 1. Modernizacja systemu ciepłej wody użytkowej 10000,00 zł 1,56 2. Modernizacja przegrody Ściana zewnętrzna hale produkcyjne 21700,00 zł 6,50 3. Modernizacja przegrody Ściana zewnętrzna budynek usługowy 18200,00 zł 6, Modernizacja przegrody Świetlik dachowy hale produkcyjne (do modernizacji) 'Wentylacja grawitacyjna' Modernizacja przegrody Okno zewnętrzne - hale produkcyjne 'Wentylacja grawitacyjna' Modernizacja przegrody Okno zewnętrzne - cześć budynku socjalno biurowego (stare) 'Wentylacja grawitacyjna' Modernizacja przegrody Ściana zewnętrzna budynku socjalno biurowego [zł] [lat] 18499,99 zł 7, ,40 zł 7, ,59 zł 9, ,00 zł 20,89 8. Modernizacja przegrody Dach - budynek usługowy 74375,00 zł 100,37 9. Modernizacja przegrody Dach - hala produkcyjne (do modernizacji) 92750,00 zł 124,87 Modernizacja systemu grzewczego ,00 24,50

33 Określenie kosztów poszczególnych wariantów przedsięwzięcia termomodernizacyjnego Usprawnienie Wariant 1 Koszt 1 Modernizacja systemu ciepłej wody użytkowej 10000,00 2 Modernizacja przegrody Ściana zewnętrzna hale produkcyjne 21700,00 3 Modernizacja przegrody Ściana zewnętrzna budynek usługowy 18200, Modernizacja przegrody Świetlik dachowy hale produkcyjne (do modernizacji) 'Wentylacja grawitacyjna' Modernizacja przegrody Okno zewnętrzne - hale produkcyjne 'Wentylacja grawitacyjna' Modernizacja przegrody Okno zewnętrzne - cześć budynku socjalno biurowego (stare) 'Wentylacja grawitacyjna' 18499, , ,59 7 Modernizacja przegrody Ściana zewnętrzna budynku socjalno biurowego 9100,00 8 Modernizacja przegrody Dach - budynek usługowy 74375,00 9 Modernizacja przegrody Dach - hala produkcyjne (do modernizacji) 92750,00 10 Modernizacja systemu grzewczego ,00 Całkowity koszt ,98 Usprawnienie Wariant 2 Koszt 1 Modernizacja systemu ciepłej wody użytkowej 10000,00 2 Modernizacja przegrody Ściana zewnętrzna hale produkcyjne 21700,00 3 Modernizacja przegrody Ściana zewnętrzna budynek usługowy 18200, Modernizacja przegrody Świetlik dachowy hale produkcyjne (do modernizacji) 'Wentylacja grawitacyjna' Modernizacja przegrody Okno zewnętrzne - hale produkcyjne 'Wentylacja grawitacyjna' Modernizacja przegrody Okno zewnętrzne - cześć budynku socjalno biurowego (stare) 'Wentylacja grawitacyjna' 18499, , ,59 7 Modernizacja przegrody Ściana zewnętrzna budynku socjalno biurowego 9100,00 8 Modernizacja przegrody Dach - budynek usługowy 74375,00 9 Modernizacja systemu grzewczego ,00 Całkowity koszt ,98

34 34 Usprawnienie Wariant 3 Koszt 1 Modernizacja systemu ciepłej wody użytkowej 10000,00 2 Modernizacja przegrody Ściana zewnętrzna hale produkcyjne 21700,00 3 Modernizacja przegrody Ściana zewnętrzna budynek usługowy 18200, Modernizacja przegrody Świetlik dachowy hale produkcyjne (do modernizacji) 'Wentylacja grawitacyjna' Modernizacja przegrody Okno zewnętrzne - hale produkcyjne 'Wentylacja grawitacyjna' Modernizacja przegrody Okno zewnętrzne - cześć budynku socjalno biurowego (stare) 'Wentylacja grawitacyjna' 18499, , ,59 7 Modernizacja przegrody Ściana zewnętrzna budynku socjalno biurowego 9100,00 8 Modernizacja systemu grzewczego ,00 Całkowity koszt ,98 Usprawnienie Wariant 4 Koszt 1 Modernizacja systemu ciepłej wody użytkowej 10000,00 2 Modernizacja przegrody Ściana zewnętrzna hale produkcyjne 21700,00 3 Modernizacja przegrody Ściana zewnętrzna budynek usługowy 18200, Modernizacja przegrody Świetlik dachowy hale produkcyjne (do modernizacji) 'Wentylacja grawitacyjna' Modernizacja przegrody Okno zewnętrzne - hale produkcyjne 'Wentylacja grawitacyjna' Modernizacja przegrody Okno zewnętrzne - cześć budynku socjalno biurowego (stare) 'Wentylacja grawitacyjna' 18499, , ,59 7 Modernizacja systemu grzewczego ,00 Całkowity koszt ,98

35 35 Usprawnienie Wariant 5 Koszt 1 Modernizacja systemu ciepłej wody użytkowej 10000,00 2 Modernizacja przegrody Ściana zewnętrzna hale produkcyjne 21700,00 3 Modernizacja przegrody Ściana zewnętrzna budynek usługowy 18200, Modernizacja przegrody Świetlik dachowy hale produkcyjne (do modernizacji) 'Wentylacja grawitacyjna' Modernizacja przegrody Okno zewnętrzne - hale produkcyjne 'Wentylacja grawitacyjna' 18499, ,40 6 Modernizacja systemu grzewczego ,00 Całkowity koszt ,39 Usprawnienie Wariant 6 Koszt 1 Modernizacja systemu ciepłej wody użytkowej 10000,00 2 Modernizacja przegrody Ściana zewnętrzna hale produkcyjne 21700,00 3 Modernizacja przegrody Ściana zewnętrzna budynek usługowy 18200,00 4 Modernizacja przegrody Świetlik dachowy hale produkcyjne (do modernizacji) 'Wentylacja grawitacyjna' 18499,99 5 Modernizacja systemu grzewczego ,00 Całkowity koszt ,99 Wariant 7 Usprawnienie Koszt 1 Modernizacja systemu ciepłej wody użytkowej 10000,00 2 Modernizacja przegrody Ściana zewnętrzna hale produkcyjne 21700,00 3 Modernizacja przegrody Ściana zewnętrzna budynek usługowy 18200,00 4 Modernizacja systemu grzewczego ,00 Całkowity koszt ,00

36 36 Wariant 8 Usprawnienie Koszt 1 Modernizacja systemu ciepłej wody użytkowej 10000,00 2 Modernizacja przegrody Ściana zewnętrzna hale produkcyjne 21700,00 3 Modernizacja systemu grzewczego ,00 Całkowity koszt ,00 Wariant 9 Usprawnienie Koszt 1 Modernizacja systemu ciepłej wody użytkowej 10000,00 2 Modernizacja systemu grzewczego ,00 Całkowity koszt ,00

37 sumaryczna strata ciepła budynku roczne zapotrzebowanie energii budynku średnia temperatura pomieszczeń ogrzewanych powierzchnia pomieszczeń ogrzewanych kubatura pomieszczeń ogrzewanych kubatura budynku kubatura przestrzeni ogrzewanej wskaźnik cieplny budynku stosunek pow. przegród zewnętrznych do kubatury przestrzeni ogrzewanej A/V 37 Wariant 10 Usprawnienie Koszt 1 Modernizacja systemu grzewczego ,00 Całkowity koszt , Wyniki komputerowych obliczeń dla poszczególnych wariantów przedsięwzięcia Wariant [MW] [GJ] o C m 2 m 3 m 3 m 3 W/m 3 1/m 0 0, ,57 16, , , , ,95 24,06 0,58 1 0, ,30 16, , , , ,95 16,98 0,58 2 0, ,82 16, , , , ,95 17,65 0,58 3 0, ,62 16, , , , ,95 18,31 0,58 4 0, ,92 16, , , , ,95 18,65 0,58 5 0, ,46 16, , , , ,95 18,65 0,58 6 0, ,27 16, , , , ,95 18,65 0,58 7 0, ,19 16, , , , ,95 18,65 0,58 8 0, ,89 16, , , , ,95 21,07 0,58 9 0, ,57 16, , , , ,95 24,06 0, , ,57 16, , , , ,95 24,06 0,58

38 Obliczenia oszczędności kosztów wynikających z przeprowadzenia przedsięwzięcia termomodernizacyjnego Wariant Qh0,1co qh0,1co Q0,1cwu q0,1cwu 0,1 wt0,1 wd0,1 Q0,1 O0,1 O % O GJ GJ MW MW 394,57 55,24 0,0940 0, ,30 11,72 0,0600 0, ,82 11,72 0,0626 0, ,62 11,72 0,0652 0, ,92 11,72 0,0665 0, ,46 11,72 0,0667 0, ,27 11,72 0,0677 0, ,19 11,72 0,0728 0, ,89 11,72 0,0823 0, ,57 11,72 0,0940 0, ,57 55,24 0,0940 0, GJ zł zł % 0,61 1,00 0,95 667, , ,28 1,00 0,95 56, , ,25 86,01 3,28 1,00 0,95 61, , ,91 85,34 3,28 1,00 0,95 66, , ,19 84,63 3,28 1,00 0,95 69, , ,39 84,23 3,28 1,00 0,95 69, , ,22 84,17 3,28 1,00 0,95 71, , ,40 83,89 3,28 1,00 0,95 81, , ,94 82,50 3,28 1,00 0,95 101, , ,45 79,78 3,28 1,00 0,95 126, , ,75 76,47 3,28 1,00 0,95 169, , ,82 56,48

39 Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego budynku Wariant Planowane koszty całkowite Roczna oszczędność kosztów energii O Procentowa oszczędność zapotrz. na energię ,98 zł 27574,25 91,54% ,98 zł 27359,91 90,82% ,98 zł 27132,19 90,05% ,98 zł 27003,39 89,60% ,39 zł 26984,22 89,54% ,99 zł 26896,40 89,24% ,00 zł 26448,94 87,72% ,00 zł 25578,45 84,74% ,00 zł 24515,75 81,10% ,00 zł 18108,82 74,59% Planowana kwota środków własnych i kwota dofinansowania ,85 35,00% ,13 65,00% ,85 46,88% ,13 53,12% ,85 64,43% 70704,13 35,57% ,85 67,52% 61604,13 32,48% ,85 68,04% 60158,54 31,96% ,85 69,71% 55638,14 30,29% ,85 77,52% 37138,15 22,48% ,85 87,12% 18938,15 12,88% ,85 100,00% 0,00 0,00% ,85 100,00% 0,00 0,00% Optymalnym wariantem przedsięwzięcia termomodernizacyjnego jest wariant nr 1 gdyż: 1. Zmniejszenie rocznego zapotrzebowania na energię zużywaną na potrzeby ogrzewania oraz podgrzewania wody użytkowej jest większe niż: 15% 2. Kwota dofinansowania nie przekracza wartości zadeklarowanej 3. Środki własne konieczne na realizację przedsięwzięcia termomodernizacyjnego nie przekraczają zadeklarowanych przez inwestora środków w kwocie ,85 zł

40 Charakterystyka optymalnego wariantu przedsięwzięcia termomodernizacyjnego - planowany koszt całkowity ,98 zł - planowana kwota środków własnych ,85 zł - planowana kwota dofinansowania ,13 zł - roczne oszczędności kosztów energii ,25 zł tj. 86,01 %

41 41 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego, przewidzianego do realizacji. P1 Usprawnienie: Modernizacja przegrody Ściana zewnętrzna hale produkcyjne Wymagana grubość dodatkowej warstwy izolacji termicznej: 15 cm Zastosowany materiał izolacji termicznej: Płyta styropianowa EPS 70 FASADA P2 Usprawnienie: Modernizacja przegrody Ściana zewnętrzna budynek usługowy Wymagana grubość dodatkowej warstwy izolacji termicznej: 15 cm Zastosowany materiał izolacji termicznej: Płyta styropianowa EPS 70 FASADA P3 Usprawnienie: Modernizacja przegrody Ściana zewnętrzna budynku socjalno biurowego Wymagana grubość dodatkowej warstwy izolacji termicznej: 15 cm Zastosowany materiał izolacji termicznej: Płyta styropianowa EPS FASADA P4 Usprawnienie: Modernizacja przegrody Dach - budynek usługowy Wymagana grubość dodatkowej warstwy izolacji termicznej: 12 cm Zastosowany materiał izolacji termicznej: Płyta warstwowa z okładzinami metalowymi P5 Usprawnienie: Modernizacja przegrody Dach - hala produkcyjne (do modernizacji) Wymagana grubość dodatkowej warstwy izolacji termicznej: 12 cm Zastosowany materiał izolacji termicznej: Płyta warstwowa z okładzinami metalowymi O1 Usprawnienie: Modernizacja przegrody Świetlik dachowy hale produkcyjne (do modernizacji) 'Wentylacja grawitacyjna' Wymagany współczynnik U dla nowej stolarki: 1,100 W/(m 2 K) Wymagany typ stolarki: Stolarka bardzo szczelna ( a < 0,3 ) O2 Usprawnienie: Modernizacja przegrody Okno zewnętrzne - hale produkcyjne 'Wentylacja grawitacyjna' Wymagany współczynnik U dla nowej stolarki: 0,900 W/(m 2 K) Wymagany typ stolarki: Stolarka bardzo szczelna ( a < 0,3 ) O3 Usprawnienie: Modernizacja przegrody Okno zewnętrzne - cześć budynku socjalno biurowego (stare) 'Wentylacja grawitacyjna' Wymagany współczynnik U dla nowej stolarki: 0,900 W/(m 2 K) Wymagany typ stolarki: Stolarka bardzo szczelna ( a < 0,3 )

42 42 C.W.U. Usprawnienie: modernizacja instalacji ciepłej wody użytkowej Wymagany zakres prac modernizacyjnych: Wymiana źródła ciepła, zastosowanie pompy ciepła., dostosowanie instalacji do systemu pompy ciepła. C.O. Usprawnienie: modernizacja instalacji grzewczej Wymagany zakres prac modernizacyjnych: Wymiana źródła ciepła, zastosowanie pompy ciepła., modernizacja instalacji w HALI WTRYSKAREK. Zastosowanie automatyki, wykonanie instalacji technologicznej pomięty pompą ciepła a zbiornikiem wody chodzącej wtryskarki

43 43 9. Podsumowanie i wnioski 9.1. W wyniku przeprowadzonej analizy wybrano wariant pierwszy za najbardziej optymalny obejmujący usprawnienia i planowane koszty przedstawione w tabeli poniżej. Usprawnienie Wariant 1 Koszt 1 Modernizacja systemu ciepłej wody użytkowej 10000,00 2 Modernizacja przegrody Ściana zewnętrzna hale produkcyjne 21700,00 3 Modernizacja przegrody Ściana zewnętrzna budynek usługowy 18200, Modernizacja przegrody Świetlik dachowy hale produkcyjne (do modernizacji) 'Wentylacja grawitacyjna' Modernizacja przegrody Okno zewnętrzne - hale produkcyjne 'Wentylacja grawitacyjna' Modernizacja przegrody Okno zewnętrzne - cześć budynku socjalno biurowego (stare) 'Wentylacja grawitacyjna' 18499, , ,59 7 Modernizacja przegrody Ściana zewnętrzna budynku socjalno biurowego 9100,00 8 Modernizacja przegrody Dach - budynek usługowy 74375,00 9 Modernizacja przegrody Dach - hala produkcyjne (do modernizacji) 92750,00 10 Modernizacja systemu grzewczego ,00 11 Modernizacja oświetlenia wewnętrznego (Załącznik 5) 4763,57 12 Modernizacja procesu technologicznego zastąpienie wtryskarki - linią produkcyjną do formowania próżniowego. (Załącznik 6) ,00 13 Wymiana formy we wtryskarce (Załącznik 6A) ,00 14 Montaż paneli fotowoltaicznych ,0 Całkowity koszt ,55 Zestawienie usprawnień i planowanych kosztów dla wariantu optymalnego. 9.2 Koszt proponowanych rozwiązań termomodernizacyjnych wynosi ,55 zł netto. 9.3 Stosowane w termomodernizacji technologie oraz materiały musza być dopuszczone do stosowania w Polsce przez Instytut Techniki Budowlanej i inne instytucje do tego uprawnione. Wykonawca zobowiązany jest przedstawić odpowiednie dokumenty stanowiące podstawę do stosowania w budownictwie, czyli certyfikaty oraz aprobaty techniczne lub deklaracje zgodności. 9.4 W zmodernizowanym obiekcie należy przewidzieć monitoring zużycia ciepła w celu umożliwienia podejmowania dalszych decyzji racjonalizacji zużycia ciepła

44 44 ZAŁĄCZNIK 1: STAN BUDYNKU PRZED TERMOMODERNIZACJĄ Obliczenia wartości współczynników U elementów budowlanych Obliczenia wartości współczynników U elementów budowlanych Kody Element Materiał 1 2 Opis Ściana zewnętrzna budynku socjalno biurowego, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-1 Tynk lub gładź cementowo-wapienna 0,010 0,820 0,012-2 Styropian 10 0,050 0,045 1,111-3 Mur z betonu komórkowego na zaprawie cementowo-wapiennej, ze spoinami o grubości nie większej niż 1,5cm 800 0,380 0,380 1,000-1 Tynk lub gładź cementowo-wapienna 0,010 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,45-2,31 0,43 Ściana zewnętrzna Hale produkcyjne, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) 0,04-1 Tynk lub gładź cementowo-wapienna 0,010 0,820 0,012-4 Mur z cegły ceramicznej pełnej 0,380 0,670 0,567-1 Tynk lub gładź cementowo-wapienna 0,010 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,40-0,76 1,31

45 45 Kody Element Materiał Opis Ściana zewnętrzna Budynek usługowy, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-1 Tynk lub gładź cementowo-wapienna 0,010 0,820 0,012-4 Mur z cegły ceramicznej pełnej 0,380 0,670 0,567-1 Tynk lub gładź cementowo-wapienna 0,010 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,40-0,76 1,31 Podłoga na gruncie, przegroda jednorodna 62 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) 0,00-5 Piasek średni 0,200 0,400 0,500-6 Beton zwykły z kruszywa gruzobetonowego 0,100 1,300 0,077-7 Papa asfaltowa 0,100 0,180 0,556-8 Posadzka cementowa 0,050 1,000 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,17 - Grubość całkowita i U k 0,45-1,35 0,74 Dach - budynku socjalno biurowego, przegroda niejednorodna Wycinek A 64 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w górę) 0,04-7 Papa asfaltowa 0,004 0,180 0,022-9 Deskowanie 0,025 0,160 0, Krokwie 0,160 0,160 1, Niewentylowane warstwy powietrza 0,400 0,000 0, Filce, maty i płyty z wełny mineralnej 80 0,150 0,045 3, Folia paroizolacyjna 0,001 0,300 0, Żelbet ,240 1,700 0,141-1 Tynk lub gładź cementowo-wapienna 0,010 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,1 - Długość wycinka L 0,08 m Wycinek B 64 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w 0,04 -

46 46 górę) 7 Papa asfaltowa 0,004 0,180 0,022-9 Deskowanie 0,025 0,160 0, Niewentylowane warstwy powietrza 0,400 0,000 0, Filce, maty i płyty z wełny mineralnej 80 0,150 0,045 3, Folia paroizolacyjna 0,001 0,300 0, Żelbet ,240 1,700 0,141-1 Tynk lub gładź cementowo-wapienna 0,010 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,1 - Długość wycinka L 1,00 m Kres górny całkowitego oporu ciepła R' 4,03 m 2 K/W Kres dolny całkowitego oporu ciepła R" 5,04 m 2 K/W Grubość całkowita i U k 0,84-4,53 0,22

47 47 Kody Element Materiał 6 7 Opis Dach - Hale produkcyjne - płyta warstwowa, przegroda jednorodna Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w górę) Płyty warstwowe z wypełnieniem Pianką poliuretanową Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-0,120 0,025 4,800-0,10 - Grubość całkowita i U k 0,12-4,94 0,20 Dach - Hale produkcyjne - do modernizacji, przegroda niejednorodna Wycinek A 64 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w górę) 0,04-7 Papa asfaltowa 0,004 0,180 0,022-9 Deskowanie 0,025 0,160 0, Warstwa docieplenia starego 0,100 0,200 0, Krokwie 0,160 0,160 1, Podbitka 0,025 0,160 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,1 - Długość wycinka L 0,08 m Wycinek B 64 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w górę) 0,04-7 Papa asfaltowa 0,004 0,180 0,022-9 Deskowanie 0,025 0,160 0, Warstwa docieplenia starego 0,100 0,200 0, Krokwie 0,160 0,160 1, Podbitka 0,025 0,160 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,1 - Długość wycinka L 1,00 m Kres górny całkowitego oporu ciepła R' 1,97 m 2 K/W Kres dolny całkowitego oporu ciepła R" 1,97 m 2 K/W Grubość całkowita i U k 0,31-1,97 0,51

48 48 Kody Element Materiał 8 9 Opis Dach - Budynek usługowy, przegroda jednorodna 64 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w górę) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-7 Papa asfaltowa 0,004 0,180 0,022-9 Deskowanie 0,025 0,160 0, Warstwa docieplenia starego 0,100 0,200 0, Krokwie 0,160 0,160 1, Podbitka 0,025 0,160 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,10 - Grubość całkowita i U k 0,31-1,97 0,51 Ściana zewnętrzna - Budynek usługowy - nowy, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) 0,04-18 Tynk 0,010 0,820 0, Płyta styropianowa EPS 70 FASADA 0,120 0,038 3, Mur z betonu komórkowego na cienkowarstwowej zaprawie klejącej 0,380 0,290 1,310-1 Tynk lub gładź cementowo-wapienna 0,010 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,52-4,66 0,21

49 49 Kody Element Materiał Opis Dach - Budynek usługowy - nowy, przegroda jednorodna Kody Element Materiał Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w górę) Płyta warstwowa z okładzinami EPS DACH Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-0,100 0,030 3,333-0,10 - Grubość całkowita i U k 0,10-3,47 0,29 Okno zewnętrzne - cześć budynku socjalno biurowego (nowe), przegroda jednorodna Grubość całkowita i U k ,3 Drzwi zewnętrzne - cześć budynku socjalno biurowego parter, przegroda jednorodna Grubość całkowita i U k ,2 Drzwi zewnętrzne - cześć budynku socjalno biurowego piętro, przegroda jednorodna Grubość całkowita i U k ,5 Okno zewnętrzne - cześć budynku socjalno biurowego (stare), przegroda jednorodna Grubość całkowita i U k ,6 Okno zewnętrzne - Hale produkcyjne, przegroda jednorodna Grubość całkowita i U k Brama - Hale produkcyjne, przegroda jednorodna Grubość całkowita i U k ,5 Świetlik dachowy, przegroda jednorodna Grubość całkowita i U k Okno zewnętrzne - Budynek usługowy, przegroda jednorodna Grubość całkowita i U k ,8 Drzwi zewnętrzne - Budynek usługowy [E], przegroda jednorodna Grubość całkowita i U k Świetlik dachowy nowy, przegroda jednorodna Grubość całkowita i U k ,3 Opis Fasada szklana z dzrzwiami- hurtownia, przegroda jednorodna d R U c m W/(m K) m 2 K/W W/(m 2 K) Grubość całkowita i U k ,6 Brama - Budynek usługowy - nowy, przegroda jednorodna Grubość całkowita i U k ,8

50 50 23 Okno zewnętrzne - Budynek usługowy - nowy, przegroda jednorodna Grubość całkowita i U k ,3

51 51 Zestawienie obliczeniowych strumieni powietrza Rodzaj budynku: Zestawienie obliczeniowych strumieni powietrza dla Budynek usługowy - nowy Budynek usługowy Wentylacja grawitacyjna Nazwa pomieszczenia/strefy 1 Budynek usługowy - nowy Af V β Vve,1 bve,1 Vve,2 bve,2 Vve,3 bve,3 Vve,4 bve,4 Hve m 2 m 3 - m 3 /h - m 3 /h - m 3 /h - m 3 /h - W/K 255, , 68 0,40 303,4 2 0,40 214,5 4 0,40 60,68 0,60 214,5 4 0,60 124,1 0 Rodzaj budynku: Zestawienie obliczeniowych strumieni powietrza dla Budynek usługowy Budynek usługowy Wentylacja grawitacyjna Nazwa pomieszczenia/strefy 1 Budynek usługowy Af V β Vve,1 bve,1 Vve,2 bve,2 Vve,3 bve,3 Vve,4 bve,4 Hve m 2 m 3 - m 3 /h - m 3 /h - m 3 /h - m 3 /h - W/K 342, , 80 0,40 407,0 1 0,40 205,5 6 0,40 81,40 0,60 205,5 6 0,60 139,0 7 Rodzaj budynku: Zestawienie obliczeniowych strumieni powietrza dla Hale produkcyjne Hala produkcyjna Wentylacja grawitacyjna Nazwa pomieszczenia/strefy 1 Hale produkcyjne Af V β Vve,1 bve,1 Vve,2 bve,2 Vve,3 bve,3 Vve,4 bve,4 Hve m 2 m 3 - m 3 /h - m 3 /h - m 3 /h - m 3 /h - W/K 360, , 33 0,40 726,4 5 0,40 281,0 7 0,40 145,2 9 0,60 281,0 7 0,60 219,6 1 Rodzaj budynku: Zestawienie obliczeniowych strumieni powietrza dla Biurowo - socjalny Biurowy Wentylacja grawitacyjna Nazwa pomieszczenia/strefy 1 Biurowo - socjalny Af V β Vve,1 bve,1 Vve,2 bve,2 Vve,3 bve,3 Vve,4 bve,4 Hve m 2 m 3 - m 3 /h - m 3 /h - m 3 /h - m 3 /h - W/K 148, ,1 4 0,50 298,7 7 0,50 80,03 0,50 59,75 0,50 80,03 0,50 86,43

52 52 Obliczenia zbiorcze dla strefy Budynek usługowy - nowy Temperatura wewnętrzna strefy i 16,00 o C Pole powierzchni pomieszczeń o regulowanej temperaturze Af 255,4 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi qint 4,6 W/m 2 Pojemność cieplna budynku Cm J/K Stała czasowa budynku 50,5 h Udział granicznych potrzeb ciepła H,lim 1,2 - - ah 4,4 - Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji QH,nd,n kwh/m-c Miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna e, o C -0,7-1,1 1,9 6,9 12,7 16,8 17,8 17,5 13,8 8,5 1,9-0,8 Liczba godzin w miesiącu tm, h Miesięczna strata ciepła przez przenikanie QH,th=10-3 Htr ( i- e) tm kwh/m-c Miesięczna strata ciepła przez przenikanie z strefami ogrzewanymi QH,zy=10-3 Hzy ( i- i,yz) tm kwh/m-c Miesięczna strata ciepła przez przenikanie QH,ht=QH,t+QH,zy kwh/m-c Miesięczne zyski ciepła od nasłonecznienia Qsol, kwh/m-c Miesięczne wewnętrzne zyski ciepła Qint=qint 10-3 Af tm kwh/m-c Miesięczne zyski ciepła QH,gn=Qsol+Qint kwh/m-c H=QH,gn/QH,ht 0,27 0,30 0,43 0,82 2, ,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0, ,28-4,75-5,28 3,00 0,74 0,34 0,27 H,1 0,27 0,29 0,37 0,63 1,65 0,00 0,00 0,00 1,87 0,54 0,30 0,27 H,2 0,29 0,37 0,63 1,65 2,47 0,00 0,00 0,00 3,00 1,87 0,54 0,30 fh,m 1,00 1,00 1,00 0,75 0,00 0,00 0,00 0,00 0,00 0,72 1,00 1,00 Współczynnik wykorzystania zysków ciepła, H,gn Miesięczne zapotrzebowanie na energię QH,nd,n=QH,ht - H,gn QH,gn kwh/m-c 1,00 1,00 0,99 0,88 0,40-0,09-0,21-0,19 0,33 0,91 0,99 1, , , , ,9 4 8,99 0,00 0,00 0,00 2,80 579, , 80 Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji QH,nd= (QH,nd,n), kwh/rok 13527,8 2898, 77

53 53 Obliczenia zbiorcze dla strefy Budynek usługowy Temperatura wewnętrzna strefy i 16,00 o C Pole powierzchni pomieszczeń o regulowanej temperaturze Af 342,6 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi qint 4,6 W/m 2 Pojemność cieplna budynku Cm J/K Stała czasowa budynku 23,1 h Udział granicznych potrzeb ciepła H,lim 1,4 - - ah 2,5 - Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji QH,nd,n kwh/m-c Miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna e, o C -0,7-1,1 1,9 6,9 12,7 16,8 17,8 17,5 13,8 8,5 1,9-0,8 Liczba godzin w miesiącu tm, h Miesięczna strata ciepła przez przenikanie QH,th=10-3 Htr ( i- e) tm kwh/m-c Miesięczna strata ciepła przez przenikanie z strefami ogrzewanymi QH,zy=10-3 Hzy ( i- i,yz) tm kwh/m-c Miesięczna strata ciepła przez przenikanie QH,ht=QH,t+QH,zy kwh/m-c Miesięczne zyski ciepła od nasłonecznienia Qsol, kwh/m-c Miesięczne wewnętrzne zyski ciepła Qint=qint 10-3 Af tm kwh/m-c Miesięczne zyski ciepła QH,gn=Qsol+Qint kwh/m-c ,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0, H=QH,gn/QH,ht 0,18 0,21 0,31 0,61 1,90-8,51-3,71-4,02 2,21 0,51 0,23 0,18 H,1 0,18 0,20 0,26 0,46 1,26 0,00 0,00 0,00 1,36 0,37 0,21 0,18 H,2 0,20 0,26 0,46 1,26 1,90 0,00 0,00 0,00 2,21 1,36 0,37 0,21 fh,m 1,00 1,00 1,00 1,00 0,11 0,00 0,00 0,00 0,02 1,00 1,00 1,00 Współczynnik wykorzystania zysków ciepła, H,gn Miesięczne zapotrzebowanie na energię QH,nd,n=QH,ht - H,gn QH,gn kwh/m-c 0,99 0,99 0,96 0,87 0,47-0,12-0,27-0,25 0,42 0,90 0,98 0, , , , , ,1 5 0,00 0,00 0,00 82, , , 68 Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji QH,nd= (QH,nd,n), kwh/rok 34741,6 6942, 47

54 54 Obliczenia zbiorcze dla strefy Hale produkcyjne Temperatura wewnętrzna strefy i 16,00 o C Pole powierzchni pomieszczeń o regulowanej temperaturze Af 360,3 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi qint 10,0 W/m 2 Pojemność cieplna budynku Cm J/K Stała czasowa budynku 24,2 h Udział granicznych potrzeb ciepła H,lim 1,4 - - ah 2,6 - Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji QH,nd,n kwh/m-c Miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna e, o C -0,7-1,1 1,9 6,9 12,7 16,8 17,8 17,5 13,8 8,5 1,9-0,8 Liczba godzin w miesiącu tm, h Miesięczna strata ciepła przez przenikanie QH,th=10-3 Htr ( i- e) tm kwh/m-c Miesięczna strata ciepła przez przenikanie z strefami ogrzewanymi QH,zy=10-3 Hzy ( i- i,yz) tm kwh/m-c Miesięczna strata ciepła przez przenikanie QH,ht=QH,t+QH,zy kwh/m-c Miesięczne zyski ciepła od nasłonecznienia Qsol, kwh/m-c Miesięczne wewnętrzne zyski ciepła Qint=qint 10-3 Af tm kwh/m-c Miesięczne zyski ciepła QH,gn=Qsol+Qint kwh/m-c ,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0, H=QH,gn/QH,ht 0,24 0,26 0,38 0,73 2, ,61-4,50-4,84 2,66 0,64 0,30 0,24 H,1 0,24 0,25 0,32 0,55 1,52 0,00 0,00 0,00 1,65 0,47 0,27 0,24 H,2 0,25 0,32 0,55 1,52 2,32 0,00 0,00 0,00 2,66 1,65 0,47 0,27 fh,m 1,00 1,00 1,00 0,91 0,00 0,00 0,00 0,00 0,00 0,87 1,00 1,00 Współczynnik wykorzystania zysków ciepła, H,gn Miesięczne zapotrzebowanie na energię QH,nd,n=QH,ht - H,gn QH,gn kwh/m-c 0,98 0,98 0,95 0,83 0,40-0,09-0,22-0,21 0,36 0,86 0,97 0, , , , , ,2 3 0,00 0,00 0,00 87, , , 04 Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji QH,nd= (QH,nd,n), kwh/rok 52057, ,84

55 55 Obliczenia zbiorcze dla strefy Biurowo - socjalny Temperatura wewnętrzna strefy i 20,00 o C Pole powierzchni pomieszczeń o regulowanej temperaturze Af 148,2 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi qint 11,0 W/m 2 Pojemność cieplna budynku Cm J/K Stała czasowa budynku 29,9 h Udział granicznych potrzeb ciepła H,lim 1,3 - - ah 3,0 - Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji QH,nd,n kwh/m-c Miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna e, o C -0,7-1,1 1,9 6,9 12,7 16,8 17,8 17,5 13,8 8,5 1,9-0,8 Liczba godzin w miesiącu tm, h Miesięczna strata ciepła przez przenikanie QH,th=10-3 Htr ( i- e) tm kwh/m-c Miesięczna strata ciepła przez przenikanie z strefami ogrzewanymi QH,zy=10-3 Hzy ( i- i,yz) tm kwh/m-c Miesięczna strata ciepła przez przenikanie QH,ht=QH,t+QH,zy kwh/m-c Miesięczne zyski ciepła od nasłonecznienia Qsol, kwh/m-c Miesięczne wewnętrzne zyski ciepła Qint=qint 10-3 Af tm kwh/m-c Miesięczne zyski ciepła QH,gn=Qsol+Qint kwh/m-c ,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0, H=QH,gn/QH,ht 0,44 0,48 0,64 1,05 2,08 5,11 7,14 5,88 2,01 0,92 0,52 0,43 H,1 0,44 0,46 0,56 0,85 1,56 0,00 0,00 0,00 1,47 0,72 0,47 0,44 H,2 0,46 0,56 0,85 1,56 3,60 0,00 0,00 0,00 3,94 1,47 0,72 0,47 fh,m 1,00 1,00 1,00 0,78 0,00 0,00 0,00 0,00 0,00 0,88 1,00 1,00 Współczynnik wykorzystania zysków ciepła, H,gn 0,95 0,94 0,88 0,73 0,45 0,19 0,14 0,17 0,46 0,78 0,93 0,95 Miesięczne zapotrzebowanie na energię QH,nd,n=QH,ht - H,gn QH,gn kwh/m-c 1907, , , ,8 8 70,79 2,98 0,83 1,64 62,61 511, , , 52 Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji QH,nd= (QH,nd,n), kwh/rok 9277,9

56 56 Zestawienie stref Zestawienie stref Numer strefy Nazwa strefy A V t Zapotrzebowanie na ciepło - m 2 m 3 o C kwh/rok 1 Budynek usługowy - nowy 255, ,68 16, ,77 1 Budynek usługowy 342, ,80 16, ,57 1 Hale produkcyjne 360, ,33 16, ,40 1 Biurowo - socjalny 148,20 400,14 20, ,95 Całkowite zapotrzebowanie strefy QH,nd [kwh/rok] ,68

57 57 ZAŁĄCZNIK 2: STAN BUDYNKU PO TERMOMODERNIZACJI Obliczenia wartości współczynników U elementów budowlanych Obliczenia wartości współczynników U elementów budowlanych Kody Element Materiał 1 Opis Ściana zewnętrzna budynku socjalno biurowego, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-1 Płyta styropianowa EPS FASADA 0,150 0,038 3,947-2 Tynk lub gładź cementowo-wapienna 0,010 0,820 0,012-3 Styropian 10 0,050 0,045 1,111-4 Mur z betonu komórkowego na zaprawie cementowo-wapiennej, ze spoinami o grubości nie większej niż 1,5cm 800 0,380 0,380 1,000-2 Tynk lub gładź cementowo-wapienna 0,010 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,60-6,25 0,16

58 58 Kody Element Materiał 2 3 Opis Ściana zewnętrzna Hale produkcyjne, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-5 Płyta styropianowa EPS 70 FASADA 0,150 0,035 4,286-2 Tynk lub gładź cementowo-wapienna 0,010 0,820 0,012-6 Mur z cegły ceramicznej pełnej 0,380 0,670 0,567-2 Tynk lub gładź cementowo-wapienna 0,010 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,55-5,05 0,20 Ściana zewnętrzna Budynek usługowy, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) 0,04-5 Płyta styropianowa EPS 70 FASADA 0,150 0,035 4,286-2 Tynk lub gładź cementowo-wapienna 0,010 0,820 0,012-6 Mur z cegły ceramicznej pełnej 0,380 0,670 0,567-2 Tynk lub gładź cementowo-wapienna 0,010 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,55-5,05 0,20

59 59 Kody Element Materiał 4 5 Opis Podłoga na gruncie, przegroda jednorodna 62 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w dół) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,00-7 Piasek średni 0,200 0,400 0,500-8 Beton zwykły z kruszywa gruzobetonowego 0,100 1,300 0,077-9 Papa asfaltowa 0,100 0,180 0, Posadzka cementowa 0,050 1,000 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w dół) 0,17 - Grubość całkowita i U k 0,45-1,35 0,74 Dach - budynku socjalno biurowego, przegroda niejednorodna Wycinek A 64 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w górę) 0,04-9 Papa asfaltowa 0,004 0,180 0, Deskowanie 0,025 0,160 0, Krokwie 0,160 0,160 1, Niewentylowane warstwy powietrza 0,400 0,000 0, Filce, maty i płyty z wełny mineralnej 80 0,150 0,045 3, Folia paroizolacyjna 0,001 0,300 0, Żelbet ,240 1,700 0,141-2 Tynk lub gładź cementowo-wapienna 0,010 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,1 - Długość wycinka L 0,08 m Wycinek B 64 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w górę) 0,04-9 Papa asfaltowa 0,004 0,180 0, Deskowanie 0,025 0,160 0, Niewentylowane warstwy powietrza 0,400 0,000 0, Filce, maty i płyty z wełny mineralnej 80 0,150 0,045 3, Folia paroizolacyjna 0,001 0,300 0, Żelbet ,240 1,700 0,141-2 Tynk lub gładź cementowo-wapienna 0,010 0,820 0,012 -

60 60 65 Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,1 - Długość wycinka L 1,00 m Kres górny całkowitego oporu ciepła R' 4,03 m 2 K/W Kres dolny całkowitego oporu ciepła R" 5,04 m 2 K/W Grubość całkowita i U k 0,84-4,53 0,22

61 61 Kody Element Materiał 6 7 Opis Dach - Hale produkcyjne - płyta warstwowa, przegroda jednorodna Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w górę) Płyty warstwowe z wypełnieniem Pianką poliuretanową Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-0,120 0,025 4,800-0,10 - Grubość całkowita i U k 0,12-4,94 0,20 Dach - Hale produkcyjne - do modernizacji, przegroda niejednorodna Wycinek A 64 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w górę) 0,04-18 Płyta warstwowa z okładzinami metalowymi 0,160 0,025 0,72-65 Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,1 - Kres górny całkowitego oporu ciepła R' 6,77 m 2 K/W Kres dolny całkowitego oporu ciepła R" 6,77 m 2 K/W Grubość całkowita i U k 0,43-6,77 0,15

62 62 Kody Element Materiał 8 9 Opis Dach - Budynek usługowy, przegroda jednorodna 64 Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w górę) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-18 Płyta warstwowa z okładzinami metalowymi 0,160 0,025 6,62-65 Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) 0,10 - Grubość całkowita i U k 0,43-6,77 0,15 Ściana zewnętrzna - Budynek usługowy - nowy, przegroda jednorodna 60 Opór przejmowania ciepła po stronie zewnętrznej (poziomy strumień ciepła) 0,04-21 Tynk 0,010 0,820 0, Płyta styropianowa EPS 70 FASADA 0,120 0,038 3, Mur z betonu komórkowego na cienkowarstwowej zaprawie klejącej 0,380 0,290 1,310-2 Tynk lub gładź cementowo-wapienna 0,010 0,820 0, Opór przejmowania ciepła po stronie wewnętrznej (poziomy strumień ciepła) 0,13 - Grubość całkowita i U k 0,52-4,66 0,21

63 63 Kody Element Materiał Opis Dach - Budynek usługowy - nowy, przegroda jednorodna Kody Element Materiał Opór przejmowania ciepła po stronie zewnętrznej (strumień ciepła w górę) Płyta warstwowa z okładzinami EPS DACH Opór przejmowania ciepła po stronie wewnętrznej (strumień ciepła w górę) d R U c m W/(m K) m 2 K/W W/(m 2 K) 0,04-0,100 0,030 3,333-0,10 - Grubość całkowita i U k 0,10-3,47 0,29 Okno zewnętrzne - cześć budynku socjalno biurowego (nowe), przegroda jednorodna Grubość całkowita i U k ,3 Drzwi zewnętrzne - cześć budynku socjalno biurowego parter, przegroda jednorodna Grubość całkowita i U k ,2 Drzwi zewnętrzne - cześć budynku socjalno biurowego piętro, przegroda jednorodna Grubość całkowita i U k ,5 Okno zewnętrzne - cześć budynku socjalno biurowego (stare), przegroda jednorodna Grubość całkowita i U k ,9 Okno zewnętrzne - Hale produkcyjne, przegroda jednorodna Grubość całkowita i U k ,9 Brama - Hale produkcyjne, przegroda jednorodna Grubość całkowita i U k ,5 Świetlik dachowy, przegroda jednorodna Grubość całkowita i U k ,1 Okno zewnętrzne - Budynek usługowy, przegroda jednorodna Grubość całkowita i U k ,8 Drzwi zewnętrzne - Budynek usługowy [E], przegroda jednorodna Grubość całkowita i U k Świetlik dachowy nowy, przegroda jednorodna Grubość całkowita i U k ,3 Opis Fasada szklana z dzrzwiami- hurtownia, przegroda jednorodna d R U c m W/(m K) m 2 K/W W/(m 2 K) Grubość całkowita i U k ,6 Brama - Budynek usługowy - nowy, przegroda jednorodna Grubość całkowita i U k ,8

64 64 23 Okno zewnętrzne - Budynek usługowy - nowy, przegroda jednorodna Grubość całkowita i U k ,3

65 65 Zestawienie obliczeniowych strumieni powietrza Rodzaj budynku: Zestawienie obliczeniowych strumieni powietrza dla Budynek usługowy - nowy Budynek usługowy Wentylacja grawitacyjna Nazwa pomieszczenia/strefy 1 Budynek usługowy - nowy Af V β Vve,1 bve,1 Vve,2 bve,2 Vve,3 bve,3 Vve,4 bve,4 Hve m 2 m 3 - m 3 /h - m 3 /h - m 3 /h - m 3 /h - W/K 255, , 68 0,40 303,4 2 0,40 214,5 4 0,40 60,68 0,60 214,5 4 0,60 124,1 0 Rodzaj budynku: Zestawienie obliczeniowych strumieni powietrza dla Budynek usługowy Budynek usługowy Wentylacja grawitacyjna Nazwa pomieszczenia/strefy 1 Budynek usługowy Af V β Vve,1 bve,1 Vve,2 bve,2 Vve,3 bve,3 Vve,4 bve,4 Hve m 2 m 3 - m 3 /h - m 3 /h - m 3 /h - m 3 /h - W/K 342, , 80 0,40 407,0 1 0,40 205,5 6 0,40 81,40 0,60 205,5 6 0,60 139,0 7 Rodzaj budynku: Zestawienie obliczeniowych strumieni powietrza dla Hale produkcyjne Hala produkcyjna Wentylacja grawitacyjna Nazwa pomieszczenia/strefy 1 Hale produkcyjne Af V β Vve,1 bve,1 Vve,2 bve,2 Vve,3 bve,3 Vve,4 bve,4 Hve m 2 m 3 - m 3 /h - m 3 /h - m 3 /h - m 3 /h - W/K 360, , 33 0,40 726,4 5 0,40 281,0 7 0,40 145,2 9 0,60 281,0 7 0,60 219,6 1 Rodzaj budynku: Zestawienie obliczeniowych strumieni powietrza dla Biurowo - socjalny Biurowy Wentylacja grawitacyjna Nazwa pomieszczenia/strefy 1 Biurowo - socjalny Af V β Vve,1 bve,1 Vve,2 bve,2 Vve,3 bve,3 Vve,4 bve,4 Hve m 2 m 3 - m 3 /h - m 3 /h - m 3 /h - m 3 /h - W/K 148, ,1 4 0,50 298,7 7 0,50 80,03 0,50 59,75 0,50 80,03 0,50 86,43

66 66 Obliczenia zbiorcze dla strefy Budynek usługowy - nowy Temperatura wewnętrzna strefy i 16,00 o C Pole powierzchni pomieszczeń o regulowanej temperaturze Af 255,4 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi qint 4,6 W/m 2 Pojemność cieplna budynku Cm J/K Stała czasowa budynku 50,5 h Udział granicznych potrzeb ciepła H,lim 1,2 - - ah 4,4 - Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji QH,nd,n kwh/m-c Miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna e, o C -0,7-1,1 1,9 6,9 12,7 16,8 17,8 17,5 13,8 8,5 1,9-0,8 Liczba godzin w miesiącu tm, h Miesięczna strata ciepła przez przenikanie QH,th=10-3 Htr ( i- e) tm kwh/m-c Miesięczna strata ciepła przez przenikanie z strefami ogrzewanymi QH,zy=10-3 Hzy ( i- i,yz) tm kwh/m-c Miesięczna strata ciepła przez przenikanie QH,ht=QH,t+QH,zy kwh/m-c Miesięczne zyski ciepła od nasłonecznienia Qsol, kwh/m-c Miesięczne wewnętrzne zyski ciepła Qint=qint 10-3 Af tm kwh/m-c Miesięczne zyski ciepła QH,gn=Qsol+Qint kwh/m-c H=QH,gn/QH,ht 0,27 0,30 0,43 0,82 2, ,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0, ,28-4,75-5,28 3,00 0,74 0,34 0,27 H,1 0,27 0,29 0,37 0,63 1,65 0,00 0,00 0,00 1,87 0,54 0,30 0,27 H,2 0,29 0,37 0,63 1,65 2,47 0,00 0,00 0,00 3,00 1,87 0,54 0,30 fh,m 1,00 1,00 1,00 0,75 0,00 0,00 0,00 0,00 0,00 0,72 1,00 1,00 Współczynnik wykorzystania zysków ciepła, H,gn 1,00 1,00 0,99 0,88 0,40-0,09-0,21-0,19 0,33 0,91 0,99 1,00 Miesięczne zapotrzebowanie na energię QH,nd,n=QH,ht - H,gn QH,gn kwh/m-c 2868, , , ,9 4 8,99 0,00 0,00 0,00 2,80 579, , , 77 Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji QH,nd= (QH,nd,n), kwh/rok 13527,8 Obliczenia zbiorcze dla strefy Budynek usługowy

67 67 Temperatura wewnętrzna strefy i 16,00 o C Pole powierzchni pomieszczeń o regulowanej temperaturze Af 342,6 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi qint 4,6 W/m 2 Pojemność cieplna budynku Cm J/K Stała czasowa budynku 48,5 h Udział granicznych potrzeb ciepła H,lim 1,2 - - ah 4,2 - Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji QH,nd,n kwh/m-c Miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna e, o C -0,7-1,1 1,9 6,9 12,7 16,8 17,8 17,5 13,8 8,5 1,9-0,8 Liczba godzin w miesiącu tm, h Miesięczna strata ciepła przez przenikanie QH,th=10-3 Htr ( i- e) tm kwh/m-c Miesięczna strata ciepła przez przenikanie z strefami ogrzewanymi QH,zy=10-3 Hzy ( i- i,yz) tm kwh/m-c Miesięczna strata ciepła przez przenikanie QH,ht=QH,t+QH,zy kwh/m-c Miesięczne zyski ciepła od nasłonecznienia Qsol, kwh/m-c Miesięczne wewnętrzne zyski ciepła Qint=qint 10-3 Af tm kwh/m-c Miesięczne zyski ciepła QH,gn=Qsol+Qint kwh/m-c H=QH,gn/QH,ht 0,39 0,44 0,65 1,27 3, ,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0, ,82-7,78-8,42 4,64 1,07 0,48 0,38 H,1 0,39 0,41 0,55 0,96 2,63 0,00 0,00 0,00 2,86 0,78 0,43 0,39 H,2 0,41 0,55 0,96 2,63 3,99 0,00 0,00 0,00 4,64 2,86 0,78 0,43 fh,m 1,00 1,00 1,00 0,44 0,00 0,00 0,00 0,00 0,00 0,55 1,00 1,00 Współczynnik wykorzystania zysków ciepła, H,gn 0,99 0,98 0,94 0,70 0,25-0,06-0,13-0,12 0,22 0,78 0,98 0,99 Miesięczne zapotrzebowanie na energię QH,nd,n=QH,ht - H,gn QH,gn kwh/m-c 2482, , , ,8 6 1,70 0,00 0,00 0,00 0,61 295, , , 73 Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji QH,nd= (QH,nd,n), kwh/rok 10714,9

68 68 Obliczenia zbiorcze dla strefy Hale produkcyjne Temperatura wewnętrzna strefy i 16,00 o C Pole powierzchni pomieszczeń o regulowanej temperaturze Af 360,3 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi qint 10,0 W/m 2 Pojemność cieplna budynku Cm J/K Stała czasowa budynku 52,6 h Udział granicznych potrzeb ciepła H,lim 1,2 - - ah 4,5 - Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji QH,nd,n kwh/m-c Miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna e, o C -0,7-1,1 1,9 6,9 12,7 16,8 17,8 17,5 13,8 8,5 1,9-0,8 Liczba godzin w miesiącu tm, h Miesięczna strata ciepła przez przenikanie QH,th=10-3 Htr ( i- e) tm kwh/m-c Miesięczna strata ciepła przez przenikanie z strefami ogrzewanymi QH,zy=10-3 Hzy ( i- i,yz) tm kwh/m-c Miesięczna strata ciepła przez przenikanie QH,ht=QH,t+QH,zy kwh/m-c Miesięczne zyski ciepła od nasłonecznienia Qsol, kwh/m-c Miesięczne wewnętrzne zyski ciepła Qint=qint 10-3 Af tm kwh/m-c Miesięczne zyski ciepła QH,gn=Qsol+Qint kwh/m-c H=QH,gn/QH,ht 0,53 0,57 0,83 1,58 5, ,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0, ,13-9,81-10,54 5,80 1,39 0,65 0,53 H,1 0,53 0,55 0,70 1,21 3,32 0,00 0,00 0,00 3,59 1,02 0,59 0,53 H,2 0,55 0,70 1,21 3,32 5,05 0,00 0,00 0,00 5,80 3,59 1,02 0,59 fh,m 1,00 1,00 1,00 0,02 0,00 0,00 0,00 0,00 0,00 0,28 1,00 1,00 Współczynnik wykorzystania zysków ciepła, H,gn 0,97 0,96 0,89 0,60 0,20-0,04-0,10-0,09 0,17 0,67 0,95 0,97 Miesięczne zapotrzebowanie na energię QH,nd,n=QH,ht - H,gn QH,gn kwh/m-c 3074, , , ,0 0 0,67 0,00 0,00 0,00 0,24 216, , , 66 Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji QH,nd= (QH,nd,n), kwh/rok 12627,8 Obliczenia zbiorcze dla strefy Biurowo - socjalny

69 69 Temperatura wewnętrzna strefy i 20,00 o C Pole powierzchni pomieszczeń o regulowanej temperaturze Af 148,2 m 2 Obciążenia cieplne pomieszczeń zyskami wewnętrznymi qint 11,0 W/m 2 Pojemność cieplna budynku Cm J/K Stała czasowa budynku 36,7 h Udział granicznych potrzeb ciepła H,lim 1,3 - - ah 3,4 - Obliczenia miesięcznego zapotrzebowania na energię do ogrzewania i wentylacji QH,nd,n kwh/m-c Miesiąc I II III IV V VI VII VIII IX X XI XII Średnia temperatura zewnętrzna e, o C -0,7-1,1 1,9 6,9 12,7 16,8 17,8 17,5 13,8 8,5 1,9-0,8 Liczba godzin w miesiącu tm, h Miesięczna strata ciepła przez przenikanie QH,th=10-3 Htr ( i- e) tm kwh/m-c Miesięczna strata ciepła przez przenikanie z strefami ogrzewanymi QH,zy=10-3 Hzy ( i- i,yz) tm kwh/m-c Miesięczna strata ciepła przez przenikanie QH,ht=QH,t+QH,zy kwh/m-c Miesięczne zyski ciepła od nasłonecznienia Qsol, kwh/m-c Miesięczne wewnętrzne zyski ciepła Qint=qint 10-3 Af tm kwh/m-c Miesięczne zyski ciepła QH,gn=Qsol+Qint kwh/m-c ,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0,00 0, H=QH,gn/QH,ht 0,54 0,59 0,79 1,29 2,55 6,28 8,77 7,22 2,47 1,13 0,63 0,53 H,1 0,54 0,56 0,69 1,04 1,92 0,00 0,00 0,00 1,80 0,88 0,58 0,54 H,2 0,56 0,69 1,04 1,92 4,42 0,00 0,00 0,00 4,85 1,80 0,88 0,58 fh,m 1,00 1,00 1,00 0,50 0,00 0,00 0,00 0,00 0,00 0,62 1,00 1,00 Współczynnik wykorzystania zysków ciepła, H,gn Miesięczne zapotrzebowanie na energię QH,nd,n=QH,ht - H,gn QH,gn kwh/m-c 0,94 0,93 0,86 0,67 0,38 0,16 0,11 0,14 0,39 0,72 0,91 0, , , , ,6 5 22,88 0,59 0,14 0,30 20,62 264, ,5 1 Roczne zapotrzebowanie na energię użytkową dla ogrzewania i wentylacji QH,nd= (QH,nd,n), kwh/rok 5990,1 1329, 93 Zestawienie stref

70 70 Zestawienie stref Numer strefy Nazwa strefy A V t Zapotrzebowanie na ciepło - m 2 m 3 o C kwh/rok 1 Budynek usługowy - nowy 255, ,68 16, ,77 1 Budynek usługowy 342, ,80 16, ,86 1 Hale produkcyjne 360, ,33 16, ,79 1 Biurowo - socjalny 148,20 400,14 20, ,06 Całkowite zapotrzebowanie strefy QH,nd [kwh/rok] 42860,47

71 71 ZAŁĄCZNIK 3: OSOBY UDZIELAJĄCE INFORMACJI Szymon Bylicki Sławomir Bylicki Tel

72 72 ZAŁĄCZNIK 4: OBLICZENIA TARYF Taryfy przed modernizacją System Paliwo: CO Węgiel kamienny Udział paliwa w rocznym bilansie 100 % Cena jednostkowa paliwa 800,00 zł/tone/mwh Wartość opałowa 22 GJ/tone/MWh Jednostkowy koszt energii cieplnej 36,36 zł/gj Moc systemu grzewczego 0,0941 MW Pobór energii elektrycznej przez urządzenia pomocnicze 1135 kwh/rok Koszt jednostkowy energii elektrycznej 0,53 zł/kwh Koszty napędu urządzeń pomocniczych 601,55 zł/rok Kominiarz 350 zł/rok Przeglądy techniczne/remonty/abonament/inne 500 zł/rok Suma kosztów stałych na rok 1451,55 zł/rok Miesięczne koszty stałe na jednostkę mocy 1285,47 zł/mw/m-c System Cwu Paliwo: Energia elektryczna Udział paliwa w rocznym bilansie 100 % Cena jednostkowa paliwa 530,00 zł/tone/mwh Wartość opałowa 3,6 GJ/tone/MWh Jednostkowy koszt energii cieplnej 147,22 zł/gj Moc systemu 0,0094 MW Pobór energii elektrycznej przez urządzenia pomocnicze 0 kwh/rok Koszt jednostkowy energii elektrycznej 0,53 zł/kwh Koszty napędu urządzeń pomocniczych 0,00 zł/rok Kominiarz 0 zł/rok Przeglądy techniczne/remonty/abonament/inne 200 zł/rok Suma kosztów stałych na rok 200,00 zł/rok Miesięczne koszty stałe na jednostkę mocy 1773,05 zł/mw/m-c

73 73 Taryfa po modernizacji System CO + CWU Paliwo: Energia elektryczna (pompa ciepła) Udział paliwa w rocznym bilansie 100 % Cena jednostkowa paliwa 530,00 zł/tone/mwh Wartość opałowa 3,6 GJ/tone/MWh Jednostkowy koszt energii cieplnej 147,22 zł/gj Moc systemu 0,06976 MW Pobór energii elektrycznej przez urządzenia pomocnicze 1899,04 kwh/rok Koszt jednostkowy energii elektrycznej 0,53 zł/kwh Koszty napędu urządzeń pomocniczych 1006,49 zł/rok Kominiarz 0 zł/rok Przeglądy techniczne/remonty/abonament/inne 600 zł/rok Suma kosztów stałych na rok 1606,49 zł/rok Miesięczne koszty stałe na jednostkę mocy 1919,07 zł/mw/m-c

74 74 ZAŁĄCZNIK 5: MODERNIZACJA OŚWIETLENIA Modernizacja oświetlenia polegać będzie na wymianie dotychczasowych opraw oświetleniowych wyposażonych w tradycyjne źródła światła na oprawy wyposażone w energooszczędne źródła światła typu LED przy zachowaniu dotychczasowego natężenia oświetlenia. Wariantem podlegającym dalszej analizie jest wariant o krótszym czasie zwrotu SPBT. Wykaz dokumentów i danych źródłowych Ustawy i rozporządzenia 1. Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej 2. Rozporządzenie Ministra Gospodarki z dnia 10 sierpnia 2012r. w sprawie szczegółowego zakresu i sposobu sporządzania audytu efektywności energetycznej, wzoru karty audytu efektywności energetycznej oraz metod obliczania oszczędności energii. Normy techniczne 1. PN-EN Światło i oświetlenie miejsc pracy 2. PN-EN 15193: 2010 Charakterystyka energetyczna budynków Wymagania energetyczne dotyczące oświetlenia Oświetlenie w stanie aktualnym realizowane jest poprzez świetlówki liniowe 120cm o mocy 36W, oprawy podwójne. W tabeli poniżej zawarto obliczenia modernizacji oświetlenia w 2 wariantach. Wymianie podlega 17 opraw oświetleniowych o mocy 72W każda.

75 75 Pomieszczenie: Hala wtryskarek Stan istniejący wariant 1 wariant 2 Opis systemu oświetlenia Świetlówka liniowa 120cm 36W Oprawa LED 120cm 39W Oprawa LED 120 cm 41W Pobierana moc elektryczna pojedynczego źródła światła 39,60 39,00 41,00 W Strumień świetlny źródeł światła w poj. oprawie 3 150, , ,00 lm Sprawność oprawy 0,70 1,00 1,00 - Strumień świetlny poj. oprawy 4 410, , ,00 lm Liczba źródeł światła w oprawie 2,00 1,00 1,00 szt. Trwałość źródła światła , , ,00 h Liczba opraw oświetleniowych w pomieszczeniu 17,00 17,00 17,00 szt. Łączna moc elektryczna opraw oświetleniowych 1,35 0,66 0,70 kw Łączny strumień świetlny opraw oświetleniowych , , ,00 lm Roczny czas wykorzystania oświetlenia 2 000, , ,00 h Zmniejszenie zapotrzebowania na moc elektryczną 0,00 0,68 0,65 kw Roczne zapotrzebowanie na energię elektryczną 2 692, , ,00 kwh/rok Liczba źródeł światła do wymiany w ciągu roku 4,53 0,68 0,68 szt. Koszt wymiany poj. Źródła światła 20,65 180,21 190,32 zł/szt. Opłata za energię elektryczną 0,41 0,41 0,41 zł/kwh Roczny koszt wymiany źródeł oświetlenia 93,61 122,54 129,42 zł/rok Energia elektryczna roczna opłata za moc zamówioną 239,64 239,64 239,64 zł/(kw rok) Roczny koszt mocy zamówionej 322,65 158,88 167,03 zł/rok Zmniejszenie rocznego kosztu mocy zamówionej 0,00 163,77 155,62 zł/rok Zmniejszenie kosztów wymiany źródła oświetlenia 0,00-28,93-35,80 zł/rok Roczne koszty energii elektrycznej 1 112,13 547,64 575,72 zł/rok Zmniejszenie roczne kosztów energii elektrycznej 0,00 564,49 536,40 zł/rok Łączne roczne koszty eksploatacyjne bez amortyzacji 1 528,39 829,06 872,17 zł/rok Zmniejszenie łącznych kosztów bez amortyzacji 699,33 656,22 zł/rok Koszt zakupu i montażu nowych opraw/źródeł światła 280,21 290,32 zł/szt. Nakłady inwestycyjne na realizację przedsięwzięcia 4 763, ,44 zł Prosty czas zwrotu inwestycji SPBT 6,81 7,52 lat

76 76 Podsumowanie modernizacji oświetlenia Zapotrzebowanie na energię na potrzeby oświetlenia przed modernizacją 2 692,80 kwh/rok Zapotrzebowanie na energię na potrzeby oświetlenia po modernizacji 1 326,00 kwh/rok Redukcja zapotrzebowania energii 1 366,80 kwh/rok 50,76 % Koszty eksploatacyjne przed modernizacją 1 528,39 zł/rok Koszty eksploatacyjne po modernizacji 829,06 zł/rok Redukcja kosztów eksploatacyjnych 699,33 zł/rok 45,76 % Koszt inwestycyjny modernizacji 4 763,57 zł Prosty czas zwrotu, SPBT 6,81 lata

77 77 ZAŁĄCZNIK 6: Modernizacja procesu technologicznego zastąpienie wtryskarki - linią produkcyjną do formowania próżniowego. Modernizacja procesu technologicznego - zastąpienie wtryskarki - linią produkcyjną do formowania próżniowego oraz wymiany niskowydajnej formy półautomatycznej na nowoczesną automatyczna formę wysokowydajną chłodzoną wodą. Analiza modernizacji istniejących urządzeń w procesie technologicznym. Na etapie początkowym planowania modernizacji poprawy efektywności energetycznej procesu technologicznego w przedsiębiorstwie PHU Bylicki rozważano również modernizację istniejących urządzeń i maszyn wchodzących w skład procesu. W omawianym procesie, którego istotą jest formowanie wtryskowe wytwarzane są odpowiednie detale. Jak wspomniano proces odbywa się na wtryskarce, która każdy jeden gotowy detal wytwarza pojedynczo. Oznacza to, że podczas jednego cyklu pracy wtryskarki powstaje tylko jeden detal. Kolejne pojedyncze wytwarzane detale to kolejne pełne cykle pracy wtryskarki. Modernizacja istniejącej wtryskarki pod kątem wykonywanego procesu technologicznego w PPH Bylicki jest fizycznie nie możliwa. Uniemożliwia to przede wszystkim konstrukcja maszyny. Nie ma możliwości zmodyfikowania procesu produkcji w taki sposób, aby był on bardziej wydajny a co za tym idzie przede wszystkim efektywny energetycznie. Nawet zakup części wymienialnej w wtryskarce mianowicie formy, nie przyniesie zamierzonego efektu, ponieważ nadal przy jednym pełnym cyklu pracy wtryskarki powstanie tylko i wyłącznie jeden gotowy detal. Powyższe nie przyczyni się do osiągnięcia pożądanego efektu poprawy efektywności energetycznej procesu technologicznego co przekłada się na wyższe zużycie energii w ramach procesu technologicznego a zarazem na zwiększenie emisji gazów cieplarnianych do atmosfery. Linia produkcyjna do formowania próżniowego pod tą nazwą rozumiemy modernizację istniejącego procesu poprzez wprowadzenie nowej maszyny termoformującej wyposażonej w przystawkę do wykrawania gotowych detali. Z uwagi na przystawkę do wykrawania detali, która jest niezbędnym doposażeniem maszyny termoformującej użyto nazewnictwa Linia produkcyjna do formowania próżniowego. Oczywiście identycznych detali jak w przypadku detali wykonywanych w obecnym procesie za pomocą istniejącej wtryskarki. Zasadnicza różnica pomiędzy pracą wtryskarki a pracą nowej maszyny termoformującej to proces w jakim powstają gotowe detale. Nowa maszyna termoformująca wraz z przystawką do wykrawania detali, czyli tzw. Linia produkcyjna do formowania próżniowego ma zupełnie inny, nowy i innowacyjny sposób wytwarzania detali. Odbywa się to poprzez formowanie plastyczne próżnią, materiału z którego po wycięciu przez przystawkę do wykrawania powstają gotowe detale. Jak już wspomniano wcześniej w obecnym procesie wtryskarka wykonuje tylko jeden detal w pełnym cyklu pracy maszyny. Nowa maszyna termoformująca wraz z przystawką do cięcia pozwala podczas jednego cyklu pracy wyprodukować kilkanaście gotowych detali. (Docelowo 360 gotowych detali w ciągu godziny, dla porównania stara wtryskarka wykonuje zaledwie 90 gotowych detali w ciągu godziny).

78 78 Biorąc pod uwagę powyższe okoliczności w przedsiębiorstwie PPH Bylicki zaproponowano modernizację procesu technologicznego poprzez zakup nowych maszyn, które znacznie przyczynią się do poprawy efektywności energetycznej, ergonomii pracy oraz uczynią proces technologiczny innowacyjnym.

79 79 Modernizacja procesu technologicznego w przedsiębiorstwie PPH Bylicki będzie składała się z dwóch czynników: 1. Wymiana wtryskarki SHUN ZHOUMACHINE SZ 1100H 1 na linię produkcyjną do formowania próżniowego. 2. Wymiana starej formy we wtryskarce SHUN ZHOUMACHINE SZ 1100H 2 na nową formę. Uwaga w przedsiębiorstwie PPH Bylicki istnieją 2 wtryskarki SHUN ZHOUMACHINE SZ 1100H. W związku z powyższym w pierwszej wtryskarce analiza zostanie wykonana dla wymiany na nowa maszynę, natomiast w przypadku drugiej wtryskarki analizie zostanie poddana wymiana formy na nową. Wymiana wtryskarki na maszynę do formowania. Wtryskarki są maszynami, które wytwarzają określone elementy za pomocą formowania wtryskowego. Jest to proces długotrwały (długość pojedynczego wtrysku trwa około s) w zależności od warunków otoczenia. W przedsiębiorstwie PPH Bylicki wtryskarki poddawane analizie w ciągu godziny wytwarzają około 90 sztuk gotowych detali. Podczas wytwarzania detali na starej wtryskarce powstaje sporo odpadów co wymusza proces recyklingu i ponownego przetworzenia surowca w celu wytworzenia nowego detalu. Wtryskarka pracuje 2 zmiany dziennie po 8 godzin przez 250 dni w roku. Łączny czas pracy maszyny w stanie obecnym wynosi 4000 godzin rocznie. W tym czasie maszyna produkuje około ,00 sztuk detali rocznie. Rysunek 1 Wtryskarka SHUN ZHOU MACHINE SZ H

80 80 Rysunek 2 Tabliczka znamionowa - Wtryskarka SHUN ZHOU MACHINE SZ H Obliczenia zużycia energii istniejącej Wtryskarki SHUN ZHOU MACHINE SZ H. Obecna wtryskarka Typ: SZ-1100H Producent: Shen Zhou Siła zamknięcia formy: 1100 kn Moc grzania 9,0 kw Moc silnika pompy 13,0 kw Czas działania grzałki 0,35 godz / godz Czas działania silnika 0,15 godz / godz Zużycie energii przez wtryskarkę 5,1 kwh / godz Obliczone przybliżone zużycie przez wtryskarkę 5,18 kwh/ godz Różnica 0,08 kwh/godz 1,61 % Ilość wyprodukowanych elementów w ciągu godziny 90 sztuk Ilość wyprodukowanych elementów w ciągu roku sztuk Zużycie energii elektrycznej na 1 sztukę 56,67 kwh/1 sztukę elementu Zużycie energii elektrycznej w roku kwh/rok Koszty zużycia energii elektrycznej w roku 8425,2 zł/rok

81 81 Linia produkcyjna do formowania próżniowego (maszyna termoformująca) Maszyna termoformująca to automatyczna skomputeryzowana maszyna do termoformowania plastycznego. Została stworzona na zasadzie połączenia mechaniki, elektroniki i pneumatyki. Wykorzystuje system kontroli PLC. To w pełni automatyczna maszyna do termoformowania płyt z plastiku. Przy jednym cyklu wykonuje: podanie materiału, podgrzanie, formowanie, schłodzenie gotowego wyrobu, wyrzut z formy i odcięcie gotowego panelu Ta linia produkcyjna ma wygodną konfigurację i zapewnia dobre parametry pracy i łatwość obsługi Nadaje się do formowania takich materiałów jak: PS, HIPS, PVC, PE, PP. Formować z nich można szeroki wachlarz produktów. Linia produkcyjna termoformująca w ciągu godziny pracy produkuje około 360 sztuk gotowych detali. W porównaniu do maszyny istniejącej to wzrost produkcji o około 400 %. Dodatkowo nowa maszyna termoformująca jest precyzyjna i ergonomiczna. Maszyna praktycznie nie generuje odpadów, które jak w przypadku starej maszyny muszą zostać poddane recyklingowi i ponownemu przetworzeniu surowca.

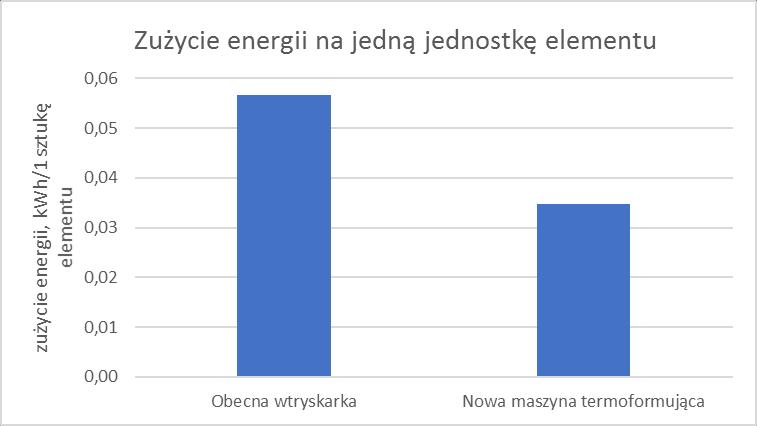

82 82 Obliczenia zużycia energii nowej linii termo formującej Nowa maszyna termoformująca Siła zamknięcia formy: Moc grzania Moc silnika pompy Zużycie energii przez wtryskarkę Ilość wyprodukowanych elementów w ciągu godziny Ilość produktu Zużycie energii elektrycznej na 1 sztukę 1100 kn 24,0 kw 3,0 kw 12,5 kwh / godz 360 sztuk 360 sztuk 0,035 kwh/szt

83 83 Obliczenia zostały wykonane w odniesieniu i przy zachowaniu wielkości produkcji w odniesieni do ostatniego roku. Wydajność nowej linii produkcyjnej do formowania termoformującego jest wyższa o 400% co pozwoli na używanie wtryskarek 4 razy mniej czasu. Zmniejszenie czasu użytkowania maszyny wynikającej z jej bardzo dużej wydajności pozwoli znacznie ograniczyć zużycie energii elektrycznej. Porównanie zużycia energii przez wtryskarkę oraz maszynę termoformująca. Obecna wtryskarka Nowa maszyna termoformująca Czas pracy urządzenia do wytworzenia rocznej produkcji elementów 4000,0 1000,0 godz / rok Jednostkowe zużycie energii elektrycznej przez urządzenie 5,10 12,5 kwh/godz Całkowite zapotrzebowanie na energię elektryczną , ,0 kwh/rok Redukcja zużycia energii elektrycznej ,0 kwh/rok - 38,73 % Rachunek ekonomiczny Zużycie energii przed modernizacją Zużycie energii po modernizacji Redukcja zużycia energii Koszty energii przed modernizacją Koszty energii po modernizacji Redukcja kosztów Koszty zakupu nowej maszyny Prosty czas zwrotu 20400,00 kwh/rok 12500,00 kwh/rok 7900,00 kwh/rok 8425,2 zł/rok 5162,5 zł/rok 3262,7 zł/rok zł 102,00 lat

84 84 ZAŁĄCZNIK 6.A Wymiana niskowydajnej formy półautomatycznej na nowoczesną automatyczna formę wysokowydajną chłodzoną wodą. Modernizacja procesu produkcyjnego w przedsiębiorstwie PPH Bylicki będzie polegała wymianie niskowydajnej formy półautomatycznej na nowoczesną automatyczna formę wysokowydajną chłodzoną wodą. W przedsiębiorstwie PPH Bylicki wtryskarki poddawane analizie w ciągu godziny wytwarzają około 90 sztuk gotowych detali. Podczas wytwarzania detali na starej formie półautomatycznej powstaje sporo odpadów co wymusza proces recyklingu i ponownego przetworzenia surowca w celu wytworzenia nowego detalu. Wtryskarka pracuje 2 zmiany dziennie po 8 godzin przez 250 dni w roku. Łączny czas pracy maszyny w stanie obecnym wynosi 4000 godzin rocznie. W tym czasie maszyna produkuje około ,00 sztuk detali rocznie. Na starej formie półautomatycznej obecnie produkowane są elementy długości 0,5 m. Do wytworzenia gotowego detalu o długości około 2,48 m należy użyć 5 sztuk elementów wyprodukowanych we wtryskarce. Wydajność wtryskarki wynosi 90 elementów na godzinę co daje około 18 gotowych detali wyprodukowanych w ciągu godziny. Rocznie daje to około sztuk gotowych detali wytworzonych z sztuk 0,5 m produktów. Nowa forma automatyczna chłodzona wodą pozwoli wytwarzać elementy o długości około 80 cm, co w ciągu godziny pozwoli wykonać około 30 gotowych detali. W wyniku modernizacji czas pracy maszyny spadnie rocznie z 4000h do 2400h rocznie. Obliczenia analiza wymiany formy we wtryskarce. Obecna wtryskarka Typ: Producent: SZ-1100H Shen Zhou Siła zamknięcia formy: 1100 kn Moc grzania 9,0 kw Moc silnika pompy 13,0 kw Czas działania grzałki 0,35 godz / godz Czas działania silnika 0,15 godz / godz Zużycie energii przez wtryskarkę 5,1 kwh / godz Obliczone przybliżone zużycie przez wtryskarkę 5,18 kwh/ godz Różnica 0,08 kwh/godz 1,61 % Ilość wyprodukowanych elementów w ciągu godziny 90 sztuk Ilość wyprodukowanych elementów w ciągu roku sztuk Zużycie energii elektrycznej na 1 sztukę 56,67 Wh/1 sztukę elementu Zużycie energii elektrycznej w roku kwh/rok Koszty zużycia energii elektrycznej w roku 8425,2 zł/rok

85 85 Obecna forma Nowa forma sztuk elementów / godz 0,50 0,83 długość elementów sztuk detali / godz całkowita roczna produkcja Czas pracy urządzenia do wytworzenia rocznej produkcji detali 4 000, ,0 godz / rok Jednostkowe zużycie energii elektrycznej przez urządzenie 5,1 kwh / godz Całkowite zapotrzebowanie na energię elektryczną , ,0 kwh / rok Redukcja zużycia energii elektrycznej ,0 kwh/rok - 40,00 % Rachunek ekonomiczny wymiany Wymiana niskowydajnej formy półautomatycznej na nowoczesną automatyczna formę wysokowydajną chłodzoną wodą. Zużycie energii przed modernizacją Zużycie energii po modernizacji Redukcja zużycia energii Koszty energii przed modernizacją Koszty energii po modernizacji Redukcja kosztów Koszty zakupu nowej formy Prosty czas zwrotu 20400,00 kwh/rok 12240,00 kwh/rok 8160,00 kwh/rok 8425,2 zł/rok 5055,12 zł/rok 3370,08 zł/rok zł 11,87 lat

86 86 Podsumowanie dla całej poprawy efektywności energetycznej procesów produkcyjnych w przedsiębiorstwie PPH Bylicki. Zużycie energii przed modernizacją Zużycie energii po modernizacji Redukcja zużycia energii Koszty energii przed modernizacją Koszty energii po modernizacji Redukcja kosztów Koszty zakupu nowej formy Prosty czas zwrotu 40800,00 kwh/rok 24740,00 kwh/rok 16060,00 kwh/rok 16850,4 zł/rok 10217,62 zł/rok 6632,78 zł/rok zł 56,21 lat

87 87 ZAŁĄCZNIK 7: OBLICZENIA INSTALACJI FOTOWOLTAICZNEJ Instalacja fotowoltaiczna zostanie dobrana tak, aby łączna moc systemu nie przekroczyła 40 kwp. Jednocześnie produkcja energii elektrycznej z systemu zostanie w 100% wykorzystana na potrzeby przedsiębiorstwa. Faktycznie zużycie energii eklektycznej w stanie obecnym zostało oszacowane na podstawie FV za energię elektryczną, z ostatniego roku obrotowego dostarczonych przez inwestora. Średnie zużycie energii elektrycznej Data zużycia z FV Energia elektryczna Zużycie energii elektr. koszty energii zł/kwh ENEA koszty energii zł/kwh PKP Energ. SA Moc umowna Dostawca energii miesiąc sprzedaży rok 2016 kwh/msc zł KW - - styczeń + luty + marzec 25650, , ,39 kwiecień 8010, , ,98 maj 7890, , ,77 czerwiec 9810, , ,54 lipiec 9600, , ,77 sierpień 13620, , ,81 wrzesień 9360, , ,35 październik 10050, , ,65 listopad + grudzień 17607, , ,94 45,00 PKP Energetyka SA Razem rok , ,31 zł ,20 zł Taryfa TC765 W tym: Zużycie energii przez wtryskarki ,00 kwh/rok Zużycie energii przez oświetlenie wewnętrzne ,80 kwh/rok Energia elektryczna do obliczeń oszczędności z tytułu montażu paneli fotowoltaicznych ,2 kwh/rok

88 88 Obliczenie rocznego średniego natężenia promieniowania słonecznego Miesiąc Stacja aktynometryczna Kalisz Miesięczne nasłonecznienie I_S_45 Liczba godzin dziennych Średnie natężenie promieniowania Wh/m 2 h/m-c W/m 2 Styczeń ,60 Luty ,80 Marzec ,15 Kwiecień ,23 Maj ,51 Czerwiec ,09 Lipiec ,14 Sierpień ,20 Wrzesień ,34 Październik ,71 Listopad ,10 Grudzień ,06 Suma Podstawowe parametry instalacji Moc nominalna panelu PV 260 Wp Sprawność całoroczna 15,85 % Ilość modułów 146 sztuk Powierzchnia modułu 1,66 m2 Temperaturowy współczynnik straty mocy 0,43 %/ C Strata na przesyle energii elektrycznej 3,00 % Sprawność wewnętrzna 95,00 % Roczna utrata mocy 0,70 % Powierzchnia paneli 242,1 m2 Moc instalacji 40,00 Wp 40,00 kwp Nakłady inwestycyjne netto ,00 zł Koszty eksploatacyjne 2 501,35 zł/rok

89 89 Energia elektryczna wytworzona przez instalacje w ciągu roku (pierwszego) Miesiąc Produkcja energii elektrycznej kwh/m-c Styczeń 1 118,36 Luty 2 027,51 Marzec 3 193,28 Kwiecień 3 908,74 Maj 4 613,41 Czerwiec 5 430,22 Lipiec 4 692,92 Sierpień 4 533,77 Wrzesień 3 129,21 Październik 2 370,20 Listopad 1 446,59 Grudzień 1 060,31 Suma ,51

90 90 ilość energii wyprodukowanej w kolejnych latach pracy instalacji Produkcja energii elektrycznej Lata kwh/rok , , , , , , , , , , , , , , , , , , , ,54 Suma ,56 Rachunek ekonomiczny Roczna produkcja energii 37,52 MWh/rok Roczne zużycie en. Elektr. za ostatni rok 68,10 MWh/rok Roczne zapotrzebowanie po uwzględnieniu PV 30,58 MWh/rok Koszty zmienne energii elektrycznej 413,00 zł/mwh Redukcja kosztów ,27 zł/rok Koszty eksploatacyjne 2 501,35 zł/rok Zysk roczny ,92 zł/rok Nakłady inwestycyjne ,00 zł Prosty czas zwrotu 13,23 lata Energia elektryczna pobierana z sieci przed modernizacją na podstawie FV 111,597 MWh/rok Energia eklektryczna pobierana z sieci po modernizacji 56,65 MWh/rok

91 91 ZAŁĄCZNIK 8: PODSUMOWANIE OSZCZĘDNOŚCI ENERGII I KOSZTÓW Energia końcowa przed modernizacją [MWh/rok] Zużycie energii cieplnej 170,14 Energia końcowa po modernizacji [MWh/rok] Oszczędność energii końcowej [MWh/rok] % Energia pierwotna przed modernizacją [MWh/rok] Energia pierwotna po modernizacjij [MWh/rok] Oszczędność energii pierwotnej [MWh/rok] 12,43 157,71 92, ,154 37,29 149,864 80,075 Zużycie energii elektrycznej przez oświetlenie 2,692 1,326 1,366 50,743 8,076 4,098 3,978 50,743 Zużycie energii elektrycznej przez maszyny 40,8 24,74 16,06 39, ,4 48,18 74,22 39,363 Pozostałe zużycie energii na potrzeby PV 68, ,58 37, , , , ,64 55,098 % Łączna oszczędność energii 281,74 69,08 212,65 75, , ,24 314, ,29

92 92 Szacowane oszczędności kosztów przed modernizacją po modernizacji Oszczędność Koszty energii cieplnej ,98 zł 4 485,73 zł ,25 zł Koszty energii elektrycznej ,51 zł ,13 zł ,38 zł SUMA ,49 zł ,86 zł ,63 zł 55,04%

93 93 ZAŁĄCZNIK 9: EFEKT EKOLOGICZNY Efekt ekologiczny Przed modernizacją Emisja CO2: 147,07 t/rok Roczne zapotrzebowanie na energię końcową do kwh/rok ogrzewania: 612,49 GJ/rok Rodzaj paliwa: Węgiel kamienny WO= 22,67 MJ/kg 100,00 % WE= 94,72 kg/gj wh= 1,1 - Roczne zapotrzebowanie na energię końcową do c.w.u.: kwh/rok 55,24 GJ/rok Rodzaj paliwa: Energia elektryczna WO= 3,60 MJ/MWh 100,00 % WE= 221,67 kg/gj wh= 3,00 - Roczne zapotrzebowanie sumaryczne zapotrzebowanie na energię elektryczną bez cwu 96247,756 kwh/rok 346,49 GJ/rok Rodzaj paliwa: Energia elektryczna WO= 3,60 MJ/MWh WE= 221,67 kg/gj wel= 3,00 - Po modernizacji Emisja CO2: 55,13 t/rok Roczne zapotrzebowanie na energię końcową do kwh/rok ogrzewania: 44,76 GJ/rok Rodzaj paliwa: Energia elektryczna WO= 3,60 MJ/MWh 100,00 % WE= 221,67 kg/gj wh= 3,00 - Roczne zapotrzebowanie energii do c.w.u.: 3256 kwh/rok 11,72 GJ/rok Rodzaj paliwa: Energia elektryczna WO= 3,60 MJ/MWh 100,00 % WE= 221,67 kg/gj wh= 3,00 - Roczne zapotrzebowanie sumaryczne zapotrzebowanie na energię elektryczną bez cwu 53390,444 kwh/rok 192,21 GJ/rok Paliwo. Energia elektryczna WO= 3,60 MJ/MWh WE= 221,67 kg/gj wel= 3,00 - Redukcja CO2 Przed modernizacją: Po modernizacji: Redukcja CO2 147,07 t/rok 55,13 t/rok 91,94 t/rok Redukcja CO2 62,52 %

94 94 Energia pierwotna przed modernizacją Energia pierwotna po modernizacji Redukcja 1878,93 GJ/rok 746,06 GJ/rok 1132,88 GJ/rok 60,29 % Energia końcowa przed modernizacją Energia końcowa po modernizacji Redukcja 1014,22 GJ/rok 248,69 GJ/rok 765,54 GJ/rok 75,48 %

95 95 ZAŁĄCZNIK 10: ZDJĘCIA Z WIZJI LOKALNEJ

96 96
