Inteligentny termostat elektroniczny. SmartHome WI-FI. z możliwością zdalnego sterowania smartfonem lub tabletem V. 1.02

Transkrypt

1 SmartHme WI-FI Inteligentny termstat elektrniczny ITS ITSi z mżliwścią zdalneg sterwania smartfnem lub tabletem V. 1.02

2 1 Spis treści: Wprwadzenie... 3 Wskazówki d prawidłweg użytkwania... 3 Prezentacja urządzenia... 3 Dstępne tryby pracy... 4 Funkcje na ekranie startwym... 4 Blkada temperatury... 4 Tryb zdalny... 4 Tryb urlpwy... 4 Wilgtnść pwietrza... 4 Plan... 5 Funkcje ddatkwe... 5 Histereza... 5 Opóźnianie załączania... 5 Tryb przeciwzamarzaniwy... 5 Graniczna temperatura pdłgi... 5 Tryb Adaptacyjny... 6 Język... 6 Ustawienia strefy czaswej... 6 Ustawienia daty i czasu... 6 Jasnść wyświetlacza... 6 Wygaszanie ekranu... 6 Blkada rdzicielska... 6 Skala temperatury... 6 Limity temperatur... 6 Tryb zdalny... 7 Wybór czujnika temperatury... 7 Wybierz regin (DST)... 7 Infrmacje systemie... 7 Ustawienia fabryczne... 7 Instalacja... 7 Nawiązanie płączenia Wi-Fi... 8 Specyfikacja techniczna biur@warmtec.pl WARMTEC Sp. z.., Al. Jana Pawła II 27, Warszawa

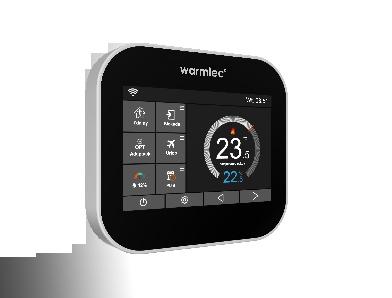

3 1 Wprwadzenie 13 Prezentacja urządzenia CZYM JEST PROGRAMOWALNY TERMOSTAT WARMTEC ITS? Wariant w klrze białym Elektrniczny, prgramwalny regulatr temperatury WARMTEC ITS - z mżliwścią zdalneg sterwania systemem grzewczym za pmcą smartfnu lub tabletu, łączy w sbie funkcje termstatu pkjweg raz regulatra prgramwalneg grzewania. Urządzenie charakteryzuje klrwy, dtykwy wyświetlacz LCD przekątnej 3,5 cala. Warmtec ITS psiada wbudwany czujnik temperatury pwietrza w pmieszczeniu - w mmencie przekrczenia zadanej temperatury urządzenie wyłącza grzewanie, natmiast w przypadku spadku temperatury pniżej żądanej wartści - włącza je (jest też mżliwść pdłączenia zewnętrzneg czujnika pwietrza). D zestawu dłączn także pcjnalny czujnik temperatury pdłgi, który zabezpiecza ją przed przegrzaniem. i Urządzenie wypsażn w szereg funkcji, które prgramują pracę urządzeń grzewczych i dstswują grzewanie d Twich indywidualnych ptrzeb. Mżesz m.in. ustalić dbwy lub tygdniwy harmngram grzewania z pdziałem na 4 pry dnia, czy wyznaczyć minimalną temperaturę, jaka utrzyma się w pmieszczeniach na czas Twjeg urlpu. UWAGI DOTYCZĄCE MONTAŻU Wszystkie typy termstatów wymagają swbdneg przepływu pwietrza d miardajneg dczytu temperatury w pmieszczeniu, dlateg urządzenie nie mże być instalwane w szafkach, na ścianie zasłniętej zasłną lub meblami. Prmieniwanie słneczne skierwane bezpśredni na termstat raz bliskść kminków elektrycznych z funkcją grzania, a także telewizra, ścian lub lampek biurkwych zaburza prawidłwy dczyt średniej temperatury pwietrza w pmieszczeniu. Lkalizacja termstatu jest niezwykle ważna dla jeg prawidłwej pracy. Najlepszym miejscem na mntaż termstatu jest centralnie zlkalizwane, twarte pmieszczenie. Wariant w klrze czarnym 12 Wskazówki d prawidłweg użytkwania Zwiększanie maksymalnej temperatury grzania w panelu termstatu nie przyśpieszy czasu nagrzewania się pmieszczenia. Czas nagrzewania się pmieszczenia zależy d istniejąceg systemu grzewczeg i strat ciepła występujących w budynku. Tak sam ustawienie niższej temperatury nie wpływa na t, jak szybk temperatura w pmieszczeniu spada. Obniżenie maksymalnej temperatury na termstacie pwduje, że temperatura będzie samistnie spadać d zadanej wartści i nie przekrczy jej. Ważne jest, aby znaleźć najniższą mżliwą temperaturę, która dpwiada Twim ptrzebm cieplnym w pszczególnych prach dnia. W ten spsób siągniesz kmfrt cieplny przy zużyciu minimalnej energii. Jak ustalić najniższą kmfrtwą temperaturę? Najlepszą drgą d ustalenia najniższej kmfrtwej temperatury jest zaprgramwanie dwlnej wartści np. 18 C a następnie sukcesywne pdnszenie lub bniżanie temperatury jeden stpień d czasu, kiedy pczujesz kmfrt cieplny. Pamiętaj, że im wyższa temperatura na termstacie tym wyższe kszty zużycia energii. 3 biur@warmtec.pl WARMTEC Sp. z.., Al. Jana Pawła II 27, Warszawa

4 14 Dstępne tryby pracy Termstat ITC mże pracwać zarówn w Trybie Ogrzewania jak i Trybie Timer: 1. Tryb Ogrzewania - pzwala na ustawienie knkretnej temperatury i w kreślnym przedziale czasu. 2. Tryb Timer - pzwala jedynie na ustalenie czasu włączenia/wyłączenia grzewania. W tym trybie nie ma mżliwści zadania temperatury. ZMIANA Z TRYBU OGRZEWANIE NA TRYB TIMER: Wyknaj pniższe krki na dtykwym panelu sterwania: ź Wybierz iknę i wejdź w Ustawienia zaawanswane. ź Wybierz przycisk, znajdź Wybór trybu pracy i wejdź w ustawienia. ź Wybierz Ogrzewanie lub Timer. Termstat zrestartuje się i rzpcznie pracę w wybranym trybie. 15 Funkcje na ekranie startwym 1. Blkada temperatury 16. Ikna trybu pracy 2. Tryb zdalny 15. Aktualna gdzina i data 1. Blkada temperatury 2. Tryb zdalny 3. Ikna Wi-Fi 4.Tryb urlpwy 5. Adaptacja 6. Wilgtnść pwietrza 7. Włącz/Wyłącz 8. Tryb Plan 9. Ustawienia zaawanswane 10. i 11. Regulacja temperatury lub zmiana strny 12. Temperatura zadana 13. Aktualna temperatura pkju 14. Skala temperatury 15. Aktualna gdzina i data 16. Ikna trybu pracy 3. Ikna Wi-Fi 4. Tryb urlpwy 5. Adaptacja 6. Wilgtnść pwietrza 7. Włącz/wyłącz 8. Tryb Plan 9. Ustawienia zaawanswane 12. Temperatura zadana 11. Zwiększ temperaturę 10. Zmniejsz temperaturę 14. Skala temperatury 13. Aktualna temperatura pkju BLOKADA BLOKADA TEMPERATURY TEMPERATURY Funkcja blkady temperatury pzwala ręcznie nadpisać aktualnie używany tryb i ustalić jedną, stałą temperaturę grzewania na kreślny czas. ź Wciśnij przycisk Blkada i wejdź ekran ustawień blkady ź Wybierz pierwszą klumnę - Stpnie i za pmcą przycisków ustal żądaną temperaturę (w zakresie d 5 C d 35 C ). ź Wybierz drugą klumnę - Gdziny, a następnie trzecią klumnę - Minuty i za pmcą przycisków ustal na jaki czas zablkwana będzie temperatura. ź Nie musisz ddatkw zapisywać swich ustawień - wystarczy, że wciśniesz jeden przycisk: Zapisz/pwrót i wrócisz d ekranu główneg. ź W górnym pasku na wyświetlaczu pjawi się infrmacja włącznym trybie blkady: wybrana temperatura i czas jaki pzstał d kńca trybu. W tym czasie nieaktywna będzie manualna regulacja temperatury przyciskami. P upływie zadaneg czasu nastąpi pwrót d wcześniej używanych ustawień. TRYB TRYB ZDALNY ZDALNY W trybie zdalnym, regulatr ITS załączy grzewanie tylk wtedy, gdy temperatura tczenia spadnie pniżej zadaną wartść (kreślną specjalnie dla teg trybu). Gdy w trybie zdalnym załączy się grzewanie, na wyświetlaczu pjawi się ikna trybu grzewania: płmień. Więcej trybie zdalnym przeczytasz na strnie 7. ź Aby włączyć tryb zdalny, wybierz iknę Zdalny na ekranie głównym. Tryb uruchmi się natychmiastw. TRYB URLOPOWY URLOP Termstat pzwala bniżyć temperaturę w pmieszczeniach na czas urlpu dmwników. P pwrcie d dmu, termstat autmatycznie wraca d wcześniej używanych ustawień. ź Wybierz przycisk Urlp na panelu sterwania i wejdź w ekran zarządzania urlpem. ź Aktywuj tryb urlpwy - przesuń suwak w prawej górnej części ekranu. ź Wybierz klumnę Rk/Miesiąc/Dzień i za pmcą przycisków ustal pczątek, a następnie kniec urlpu. ź Nie musisz ddatkw zapisywać swich ustawień - wystarczy, że wciśniesz jeden przycisk: Zapisz/pwrót i wrócisz d ekranu główneg. ź W mmencie, gdy nastanie pierwszy dzień urlpu, na górnym pasku na wyświetlaczu pjawi się infrmacja włącznym trybie urlpwym: Urlp d **/**(data) **:**(czas). WILGOTNOŚĆ POWIETRZA ź Jeśli wilgtnść pwietrza spada pniżej 30%, wskazówka pkaże klr czerwny. ź Jeśli wilgtnść pwietrza scyluje między 30% a 60%, wskazówka pkaże klr zielny. ź Jeśli wilgtnść pwietrza przekracza 60%, wskazówka pkaże klr niebieski. 4 biur@warmtec.pl WARMTEC Sp. z.., Al. Jana Pawła II 27, Warszawa

5 PLAN Termstat ITS psiada 3 funkcje prgramwalne. ź Dni tygdnia/weekend - pzwala na dstswanie grzewania w systemie 5/2 dni z pdziałem na 4 pry dby: ran/dzień/wieczór/nc. ź 7-dniwy - prgramuje temperaturę dla każdeg dnia tygdnia z sbna z pdziałem na 4 pry dby: ran/dzień/wieczór/nc. ź 24-h - prgramuje temperaturę w cyklu dbwym z pdziałem na 4 pry: ran/dzień/wieczór/nc. Jeśli nie chcesz prgramwać pracy termstatu, zaznacz pcję Bez prgramwania. ź Wybierz iknę aby wejść w ustawienia zaawanswane ź Znajdź pzycję Plan (strna 2/5), wybierz ją aby wejść w ustawienia. Znajdziesz tam 4 pcje d wybru: ź Dni pwszednie/weekend ź 7-dniwy ź 24h ź Bez prgramwania ź Aby wybrać jedną z pcji, zaznacz pusty krąg. Mżesz też skrzystać z przycisków. ź Wybierz przycisk Zapisz/pwrót aby zapisać ustawienia i pwrócić d ekranu główneg. ź Wybierz przycisk Plan na głównym ekranie regulatra. * Jeśli wcześniej wybrałeś tryb Dni pwszednie/weekend, pjawi się też ddatkwy ekran z 2 pcjami d wybru: ź Dni pwszednie ź Weekend ź W pcji weekend znajdziesz 4 zakładki: ź Ran ź Dzień ź Wieczór ź Nc W każdej zakładce znajdziesz suwak, którym mżesz aktywwać lub dezaktywwać tryb. RANO: ź Wybierz pierwszą klumnę Czas i używając przycisków ustal żądaną gdzinę. ź Wybierz drugą klumnę Czas i używając przycisków ustal żądane minuty. * Dla przykładu: czas 04(gdziny):00(minuty) ź Wybierz trzecią klumnę Temperatura i używając przycisków ustal żądaną temperaturę. WAŻNE! Pwtórz pwyższe krki dla każdej zakładki! 16 Funkcje ddatkwe HISTEREZA Ta funkcja ustala późnienie reakcji termstatu na zmiany temperatury pwietrza. Dmyślnie histereza wynsi 0,5 C c znacza, że gdy temperatura minimalna pwietrza ustawina jest na 20 C, termstat załączy grzewanie przy spadku temperatury d 19,5 C i zakńczy je, gdy temperatura pwietrza pnwnie siągnie 20 C. Przy zwiększeniu histerezy d 1 C termstat włączy grzewanie dpier przy spadku temperatury d 19 C, a zakńczy p pnwnym siągnięciu 20 C. ź Wybierz iknę Ustawienia zaawanswane na głównym ekranie termstatu. ź Znajdź i wybierz pcję Histereza. ź Zaznacz żądaną pcję - mżesz użyć w tym celu przycisków. ź Wybierz dwukrtnie iknę Zapisz/pwrót aby zapisać ustawienia i pwrócić d ekranu główneg. Zakres limitu temp. pdłgi 20 C d 47 C (dmyślnie 28 C) OPÓŹNIANIE ZAŁĄCZANIA Adaptacja min/wzrst temp. 1 C ź Aby zapewnić użytkwnikwi ddatkwy czas na przygtwanie się d aktywacji Autmatyczne wygaszanie ekranu Włącz/Wyłącz nweg trybu pracy, stwrzn funkcję Opóźnianie załączania. Dzięki niej aktywacja ustawień następuje z późnieniem - zależnie d indywidualnych ustawień jest t d 0 d 15 minut (dmyślnie termstat jest ustawiny na 0 minut, c znacza autmatyczne przełączanie się ustawień w chwili ich wybrania). ź Wybierz iknę Ustawienia zaawanswane TRYB PRZECIWZAMARZANIOWY GRANICZNA TEMPERATURA PODŁOGI na głównym ekranie termstatu. ź Znajdź i wybierz pcję Opóźnianie załączania. ź Zaznacz żądaną pcję - mżesz użyć w tym celu przycisków. ź Wybierz dwukrtnie iknę Zapisz/pwrót aby zapisać ustawienia i pwrócić d ekranu główneg. Zakres regulacji Aby krzystać z trybu przeciwzamarzaniweg, termstat musi być wyłączny. Zakres regulacji temperatury: 5-10 C (dmyślnie: 5 C - jest t dpwiednia temperatura dla większści urządzeń). Kiedy temperatura w pmieszczeniu spadnie pniżej zadanej temperatury granicznej, termstat autmatycznie rzpcznie grzewanie. ź Wybierz iknę Ustawienia zaawanswane na głównym ekranie termstatu. ź Znajdź i wybierz pcję Tryb przeciwzamarzaniwy. ź Za pmcą ikn dstsuj temperaturę. ź Wybierz dwukrtnie iknę Zapisz/pwrót aby zapisać ustawienia i pwrócić d ekranu główneg. Ta funkcja jest dstępna, kiedy czujnik pdłgwy jest aktywny. Użytkwnik mże kreślić graniczną temperaturę pdłgi w zakresie d 20 d 45 C (dmyślnie: 27 C). ź Wybierz iknę Ustawienia zaawanswane na głównym ekranie termstatu. ź Znajdź i wybierz pcję Limit temperatury pdłgi. ź Za pmcą ikn dstsuj temperaturę. ź Wybierz dwukrtnie iknę Zapisz/pwrót aby zapisać ustawienia i pwrócić d ekranu główneg. WAŻNE! Czujnik pwietrzny nie kntrluje temperatury pdłgi. Tylk czujnik pdłgwy ma taką mżliwść: dlateg aby chrnić pdłgę przed przegrzaniem aktywuj czujnik pdłgwy lub ba czujniki jedncześnie (pdłgwy i pwietrzny). Plan Tryb Zdalny Ochrna przeciwzamarzaniwa Skala temperatury Histereza Opóźnienie załączania Wybór czujnika Zakres Dni pwszednie/weekend 7-dniwy 24h Bez prgramwania 7 C d 35 C (dmyślnie 7 C) 5 C d 10 C (dmyślnie 5 C) C / F (dmyślnie C) 0,5 C - 3 C (dmyślnie 0,5 C) 0-15 minut (dmyślnie 0 minut) Wbudwany czujnik pwietrzny Zewnętrzny czujnik pwietrzny Czujnik pdłgwy Czujnik pwietrzny i pdłgwy Zew. cz. pwietrzny i pdłgwy 5 biur@warmtec.pl WARMTEC Sp. z.., Al. Jana Pawła II 27, Warszawa

6 TRYB ADAPTACYJNY Pzwala szacwać czas ptrzebny d grzania pmieszczenia d zadanej temperatury (pd warunkiem, że system grzewczy zstał zaprjektwany tak, aby spełnić zaptrzebwania cieplne budynku). Dla przykładu: jeśli ptrzebujesz, aby gdzinie 8:00 temperatura w pmieszczeniu wynsiła 21 C, termstat z góry bliczy ile czasu system ptrzebuje by siągnąć tą temperaturę i załączy grzewanie z ptrzebnym wyprzedzeniem. JĘZYK ź Wybierz iknę Ustawienia zaawanswane na głównym ekranie termstatu. ź Znajdź i wybierz pcję Język, a następnie znajdź i wybierz żądany język (z 9 dstępnych). ź Wybierz iknę Zapisz/pwrót aby zapisać ustawienia i pwrócić d ekranu główneg. USTAWIENIA STREFY CZASOWEJ ź Wybierz iknę Ustawienia zaawanswane na głównym ekranie termstatu. ź Znajdź i wybierz pcję Ustawienia strefy czaswej, a następnie znajdź i wybierz żądaną strefę czaswą. ź Wybierz iknę Zapisz/pwrót aby zapisać ustawienia i pwrócić d ekranu główneg. USTAWIENIA DATY I CZASU ź Wybierz iknę Ustawienia zaawanswane na głównym ekranie termstatu. ź Znajdź i wybierz pcję Ustawienia daty i czasu. ź Wybierz klumnę DATA i za pmcą ikn ustal żądane wartści: rk/miesiąc/dzień. ź Wybierz klumnę GODZINA i za pmcą ikn ustal żądaną gdzinę i minutę. ź Wybierz iknę Zapisz/pwrót aby zapisać ustawienia i pwrócić d ekranu główneg. JASNOŚĆ WYŚWIETLACZA Wewnętrzny czujnik reaguje na światł w tczeniu termstatu - w miarę bniżania się pzimu świetlenia, mechanizm autmatycznie, stpniw przyciemnia ekran regulatra. Jeśli całkwicie wyłączysz światł w pmieszczeniu, ekran termstatu samistnie przyciemni się, aby nie pdświetlać pmieszczenia. ź Wybierz iknę Ustawienia zaawanswane na głównym ekranie termstatu. ź Znajdź i wybierz pcję Jasnść wyświetlacza. ź Dmyślnie funkcja Aut jest w włączna c znacza autmatyczne wygaszanie pdświetlenia ekranu w mmencie, gdy w tczeniu regulatra panuje mrk lub półmrk. ź P przesunięciu wskaźnika na suwaku w praw, aktywuje się tryb regulacji pdświetlenia. ź Za pmcą ikn ustaw żądaną jasnść wyświetlacza. ź Wybierz iknę Zapisz/pwrót aby zapisać ustawienia i pwrócić d ekranu główneg. WYGASZANIE EKRANU ź Wybierz iknę Ustawienia zaawanswane na głównym ekranie termstatu. ź Znajdź i wybierz pcję Wygaszanie ekranu. ź Znajdziesz tam 4 pcje d wybru: ź 3 min ź 10 min ź Tryb ncny ź Wyłączn ź Zaznacz jedną z pcji, a następnie wybierz iknę Zapisz/pwrót aby zapisać ustawienia i pwrócić d ekranu główneg. BLOKADA RODZICIELSKA ź Wybierz iknę Ustawienia zaawanswane na głównym ekranie termstatu. ź Znajdź i wybierz pcję Blkada rdzicielska. ź Przesuń wskaźnik suwaka d pzycji, a następnie ustal kd PIN d blkady ekranu. * Dla przykładu: chcesz ustawić kd PIN: Wybierz pierwszą klumnę i za pmcą ikn wybierz cyfrę 5. - Wybierz drugą klumnę i za pmcą ikn wybierz cyfrę 2. - Pstępuj tak sam z dwma pzstałymi cyframi. ź Wybierz iknę Zapisz/pwrót aby zapisać ustawienia i pwrócić d ekranu główneg. ź Aby dblkwać termstat ITS dtknij wyświetlacz w dwlnym miejscu. Na ekranie pjawi się infrmacja, aby wpisać 4-cyfrwy kd PIN. Główny klucz (nadany przez prducenta) t SKALA TEMPERATURY ź Wybierz iknę Ustawienia zaawanswane na głównym ekranie termstatu. ź Znajdź i wybierz pcję Skala temperatury. ź D wybru są dwie pcje: ź C ź F ź Zaznacz wybraną pcję, a następnie wybierz iknę Zapisz/pwrót aby zapisać ustawienia i pwrócić d ekranu główneg. LIMITY TEMPERATUR ź Wybierz iknę Ustawienia zaawanswane na głównym ekranie termstatu. ź Znajdź i wybierz pcję Limity temperatur. ź Wybierz pierwszą klumnę i za pmcą ikn ustal minimalną temperaturę w zakresie d 5 d 34 C. ź Wybierz drugą klumnę i za pmcą ikn ustal maksymalną temperaturę w zakresie d 6 d 35 C. ź Wybierz dwukrtnie iknę Zapisz/pwrót aby zapisać ustawienia i pwrócić d ekranu główneg. 6 biur@warmtec.pl WARMTEC Sp. z.., Al. Jana Pawła II 27, Warszawa

7 TRYB ZDALNY Tryb Zdalny mże być aktywwany tylk wtedy, gdy termstat jest włączny. Termstat autmatycznie załączy grzewanie wtedy, gdy temperatura pwietrza spadnie pniżej zadaną temperaturę minimalną. ź Wybierz iknę Ustawienia zaawanswane na głównym ekranie termstatu. ź Znajdź i wybierz tryb Zdalny. ź Za pmcą ikn ustal temperaturę minimalną. ź Wybierz dwukrtnie iknę Zapisz/pwrót aby zapisać ustawienia i pwrócić d ekranu główneg. WYBÓR CZUJNIKA TEMPERATURY Użytkwnik ma mżliwść wybru aktywneg czujnika: czujnik temperatury pwietrza (wbudwany lub zewnętrzny) raz czujnik pdłgwy. Mżna też aktywwać ba czujniki jedncześnie - w tej knfiguracji czujnik pdłgwy pełni rlę czujnika graniczająceg - jeg zadaniem jest chrna pdłgi przed przegrzaniem. ź Wybierz iknę Ustawienia zaawanswane na głównym ekranie termstatu. ź Znajdź i wybierz pcję Wybór czujnika temperatury, a następnie znajdź i wybierz wybraną pcję czujnika. ź Wybierz dwukrtnie iknę Zapisz/pwrót aby zapisać ustawienia i pwrócić d ekranu główneg. WYBIERZ REGION (DST) ź Wybierz iknę Ustawienia zaawanswane na głównym ekranie termstatu. ź Znajdź i wybierz pcję Wybierz regin (DST). ź Aby aktywwać czas letni, przesuń suwak w prawą strnę d pzycji. ź Zaznacz jedną z 3 pcji : ź Unia Eurpejska ź USA i Kanada ź Australia i Nwa Zelandia ź Wybierz dwukrtnie iknę Zapisz/pwrót aby zapisać ustawienia i pwrócić d ekranu główneg. INFORMACJE O SYSTEMIE ź Wybierz iknę Ustawienia zaawanswane na głównym ekranie termstatu. ź Znajdź i wybierz pcję Infrmacje systemie. ź Wybierz iknę Zapisz/pwrót aby pwrócić d ekranu główneg. USTAWIENIA FABRYCZNE UWAGA: Przywrócenie d ustawień fabrycznych spwduje, że wszystkie dtychczaswe zmiany zstaną usunięte! ź Wybierz iknę Ustawienia zaawanswane na głównym ekranie termstatu. ź Znajdź i wybierz pcję Ustawienia fabryczne. ź Na ekranie pjawi się strzeżenie - jeśli na pewn chcesz usunąć wszystkie dtychczaswe ustawienia, wciśnij Resetuj. 17 Instalacja Wyskść mntażu termstatu zależy d miejscwych regulacji prawnych. Prace związane z pdłączeniem termstatu d zasilania muszą być wyknane przez uprawnineg elektryka. Zapznaj się uważnie z pniższymi infrmacjami: Schemat elektryczny regulatra ITS czujnik pdłgwy główne źródł zasilania 230V ź ź Nie mntuj urządzenia w pbliżu źródeł grzewania, które mgłyby wpłynąć na prawidłwą pracę termstatu. Termstat ITS przeznaczn d mntażu pdtynkweg, dlateg wymagane jest wpuszczenie w ścianę puszki pdtynkwej na głębkść 35 mm. - czujnik pwietrzny RT2 RT1 N1 N L Lad INSTALACJA ź Za pmcą śrubkręta gwiazdkweg usuń wkręt na spdzie termstatu, a następnie zdejmij tylną pkrywę na urządzeniu. Odłóż frntwą część termstatu w bezpieczne miejsce. ź Pdłącz termstat zgdnie z schematem elektrycznym (bk). ź Przykręć tylną pkrywę urządzenia d puszki pdtynkwej w wyznacznych miejscach. ź Kiedy pkrywa jest przykręcna stabilnie d puszki, nałóż pnwnie panel frntwy termstatu na tylną pkrywę i strżnie przykręć g za pmcą śrubkręta gwiazdkweg. RT2 - czujnik pwietrzny RT1 - czujnik pdłgwy N1 - wyjście N1 (zasilanie urządzenia grzewczeg) N -zasilanie N (neutral) L - zasilanie L (faza) Lad - wyjście Lad (zasilanie urządzenia grzewczeg) Schemat elektryczny regulatra ITSi czujnik pdłgwy główne źródł zasilania 230V Sterwanie: - RT2 RT1 N L Lad czujnik pwietrzny kurtynami pwietrznymi, ktłami gazwymi raz innymi urządzeniami wymagającymi sterwania za pmcą styku bezptencjałweg. 7 biur@warmtec.pl WARMTEC Sp. z.., Al. Jana Pawła II 27, Warszawa

8 18 Nawiązanie płączenia Wi-Fi KONFIGURACJA 1. Pbierz i zainstaluj aplikację d zdalnej kntrli termstatu WARMTEC ITS. Nazwa aplikacji Andrid: Smart Hme IOS: MyHuse Dmyślnie aplikacja będzie dstępna na platfrmach Ggle Play raz AppStre. D teg czasu aplikację należy pbierać bezpśredni z linków pniżej: 1 POBIERZ APLIKACJĘ Dla systemu Andrid: /aplikacje/warmtec_its_smart_hme.apk Smartfn Tablet Internet Dla systemu ios: UWAGA: Mże być knieczne dpisanie aplikacji jak zaufanej. 2 REJESTRACJA 2. REJESTRACJA Uruchm aplikację i przeprwadź rejestrację (ptrzebny adres ). 1 2 Uruchm zainstalwaną aplikację. Zarejestruj się: wpisz adres raz hasł. Internet Smartfn Tablet 3. LOGOWANIE P zarejestrwaniu się aplikacja autmatycznie przekierwuje d panelu lgwania. 1 Zalguj się wpisując pdane przy rejestracji adres raz hasł. 2 Następnie wpisz swją lkalizację (miejscwść) i ddaj ją za pmcą przycisku +. 3 Zaznacz lkalizację i wybierz przycisk Następnie. 4 Ddaj typ urządzenia: Termstat grzewczy lub Pzstałe. 5 Wybierz lkalizację urządzenia z pśród dstępnych. 6 W pcjach płączenia Wi-Fi wpisz nazwę swjej sieci raz hasł. Kliknij płącz. 7 Na ekranie aplikacji pjawi się infrmacja, aby sparwać urządzenie (jak bk). Przejdź teraz d bsługi termstatu. 8 Wejdź w Ustawienia zaawanswane na ekranie głównym. 3 LOGOWANIE Ddaj nwe urządzenie Smartfn Tablet 9 Znajdź i wybierz funkcję Knfiguracja płączenia WiFi. 10 Pczekaj na kmunikat w aplikacji, że knfiguracja przebiegła pmyślnie. ITS Od tej chwili mżesz krzystać ze wszystkich funkcjnalnści aplikacji. 8 biur@warmtec.pl WARMTEC Sp. z.., Al. Jana Pawła II 27, Warszawa

9 SPECYFIKACJA TECHNICZNA Zasilanie Max. bciążenie regulatra Pbór mcy 230 V~ / 50 Hz 16 A 1 W Zakres reg. temp. pdłgi 20 C d 45 C Zakres reg. temp. pwietrza Histereza 5 C d 35 C 0,5 C d 3 C Dpuszczalna temp. pracy -10 d 45 Typ regulatra Mntaż regulatra Klr prgramwalny pdtynkwy (w puszkę) biały / czarny Rzdzielczść ekranu 3.5" Czujnik Stpień chrny Wymiary (szer./ wys./ gł.) NTC10K IP20 96 x 86 x 42,5 mm 9 biur@warmtec.pl WARMTEC Sp. z.., Al. Jana Pawła II 27, Warszawa
