Instrukcja obsługi i montażu Inteligentny termostat elektroniczny z możliwością zdalnego sterowania smartfonem lub tabletem SPECYFIKACJA TECHNICZNA

Transkrypt

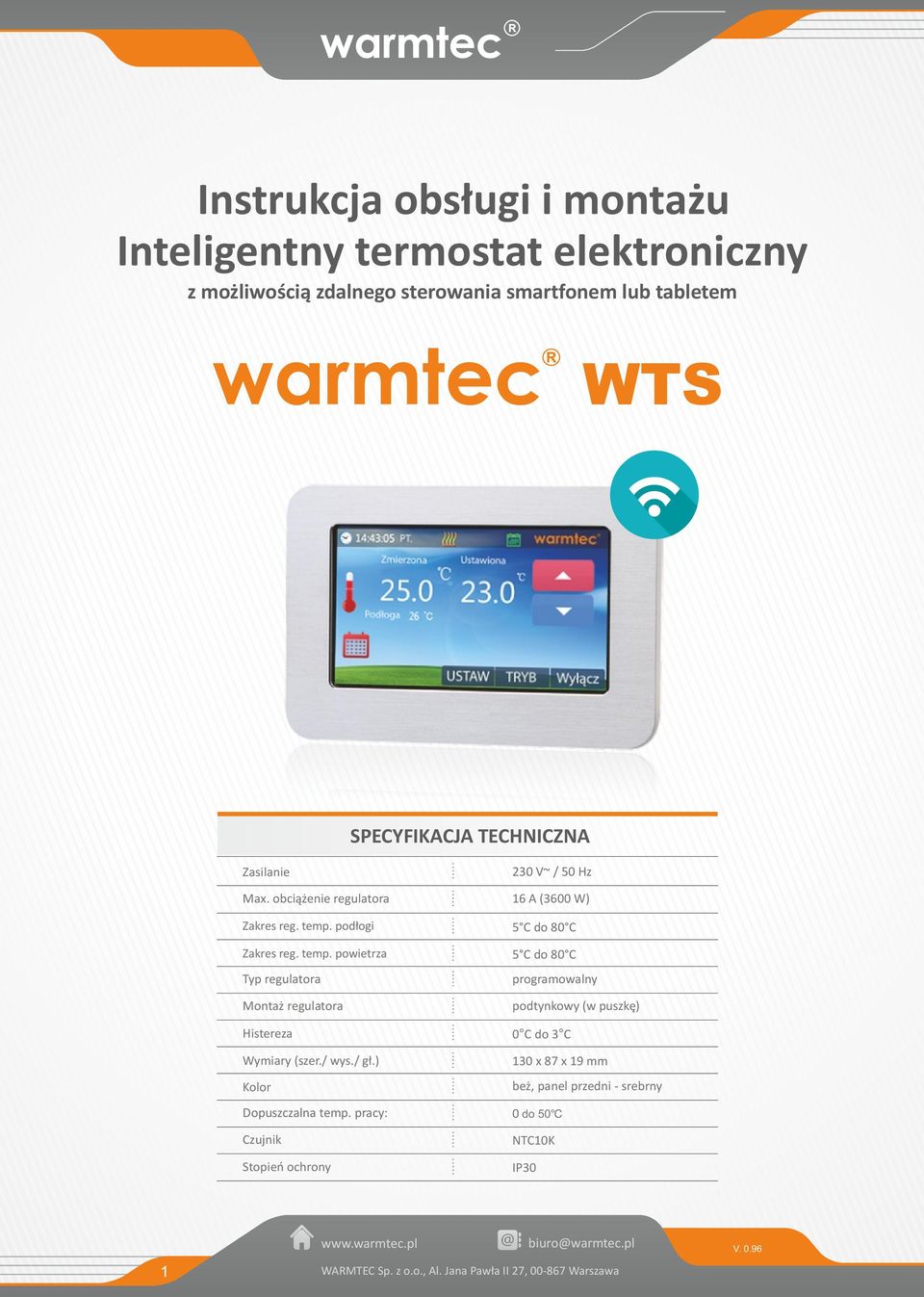

1 Instrukcja obsługi i montażu Inteligentny termostat elektroniczny z możliwością zdalnego sterowania smartfonem lub tabletem SPECYFIKACJA TECHNICZNA Zasilanie 230 V~ / 50 Hz Max. obciążenie regulatora 16 A (3600 W) Zakres reg. temp. podłogi 5 C do 80 C Zakres reg. temp. powietrza Typ regulatora Montaż regulatora Histereza Wymiary (szer./ wys./ gł.) Kolor 5 C do 80 C programowalny podtynkowy (w puszkę) 0 C do 3 C 130 x 87 x 19 mm beż, panel przedni - srebrny Dopuszczalna temp. pracy: 0 do 50 Czujnik Stopień ochrony NTC10K IP30 1

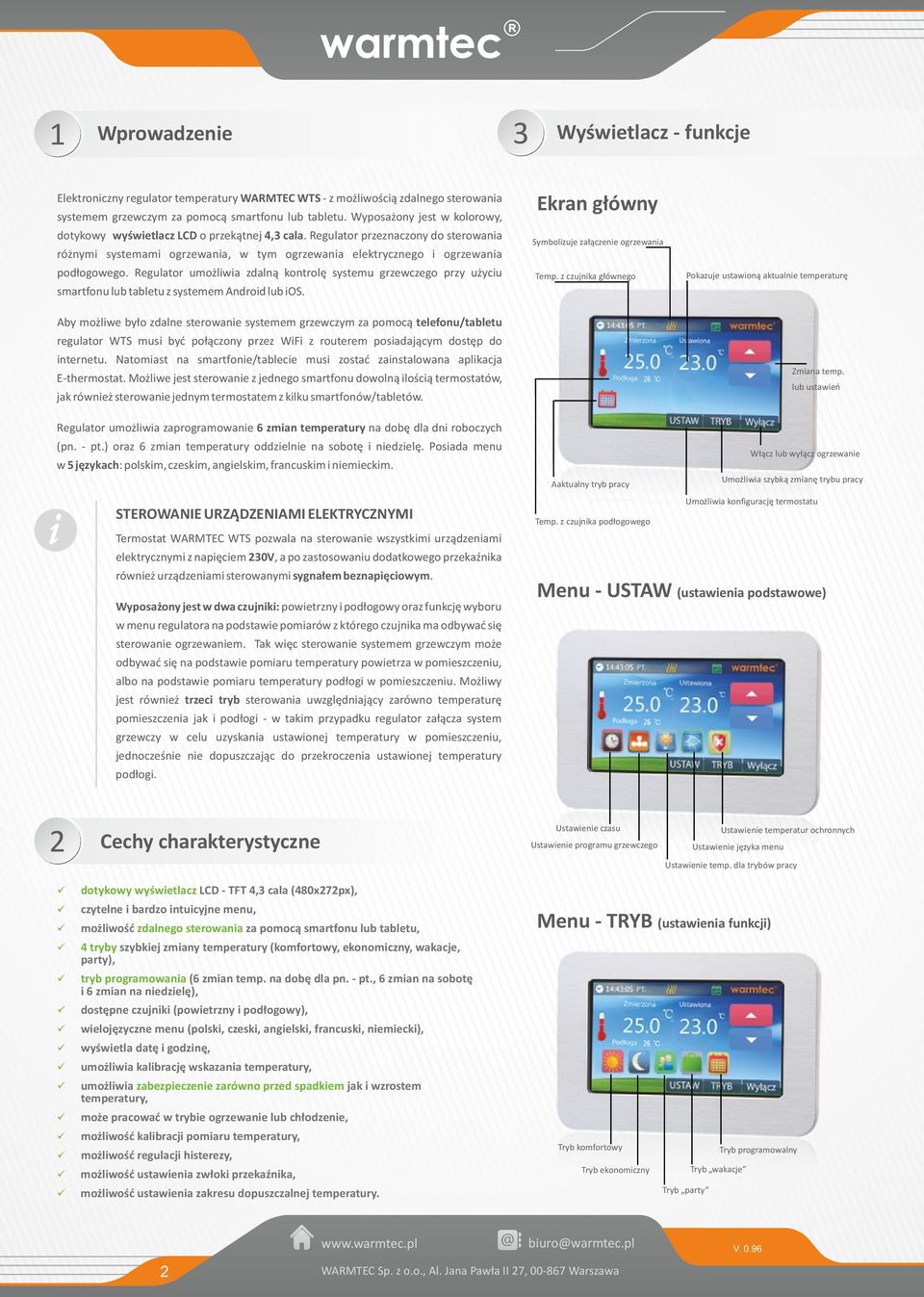

2 1 Wprowadzenie 13 Wyświetlacz - funkcje Elektroniczny regulator temperatury WARMTEC - z możliwością zdalnego sterowania systemem grzewczym za pomocą smartfonu lub tabletu. Wyposażony jest w kolorowy, dotykowy wyświetlacz LCD o przekątnej 4,3 cala. Regulator przeznaczony do sterowania różnymi systemami ogrzewania, w tym ogrzewania elektrycznego i ogrzewania podłogowego. Regulator umożliwia zdalną kontrolę systemu grzewczego przy użyciu smartfonu lub tabletu z systemem Android lub ios. Aby możliwe było zdalne sterowanie systemem grzewczym za pomocą telefonu/tabletu regulator musi być połączony przez WiFi z routerem posiadającym dostęp do internetu. Natomiast na smartfonie/tablecie musi zostać zainstalowana aplikacja ostat. Możliwe jest sterowanie z jednego smartfonu dowolną ilością termostatów, jak również sterowanie jednym termostatem z kilku smartfonów/tabletów. Ekran główny Symbolizuje załączenie ogrzewania Temp. z czujnika głównego Pokazuje ustawioną aktualnie temperaturę Zmiana temp. lub ustawień i Regulator umożliwia zaprogramowanie 6 zmian temperatury na dobę dla dni roboczych (pn. - pt.) oraz 6 zmian temperatury oddzielnie na sobotę i niedzielę. Posiada menu w 5 językach: polskim, czeskim, angielskim, francuskim i niemieckim. STEROWANIE URZĄDZENIAMI ELEKTRYCZNYMI Termostat WARMTEC pozwala na sterowanie wszystkimi urządzeniami elektrycznymi z napięciem 230V, a po zastosowaniu dodatkowego przekaźnika również urządzeniami sterowanymi sygnałem beznapięciowym. Wyposażony jest w dwa czujniki: powietrzny i podłogowy oraz funkcję wyboru w menu regulatora na podstawie pomiarów z którego czujnika ma odbywać się sterowanie ogrzewaniem. Tak więc sterowanie systemem grzewczym może odbywać się na podstawie pomiaru temperatury powietrza w pomieszczeniu, albo na podstawie pomiaru temperatury podłogi w pomieszczeniu. Możliwy jest również trzeci tryb sterowania uwzględniający zarówno temperaturę pomieszczenia jak i podłogi - w takim przypadku regulator załącza system grzewczy w celu uzyskania ustawionej temperatury w pomieszczeniu, jednocześnie nie dopuszczając do przekroczenia ustawionej temperatury podłogi. Włącz lub wyłącz ogrzewanie Umożliwia szybką zmianę trybu pracy Aaktualny tryb pracy Umożliwia konfigurację termostatu Temp. z czujnika podłogowego Menu - USTAW (ustawienia podstawowe) 12 Cechy charakterystyczne Ustawienie czasu Ustawienie programu grzewczego Ustawienie temperatur ochronnych Ustawienie języka menu Ustawienie temp. dla trybów pracy dotykowy wyświetlacz LCD - TFT 4,3 cala (480x272px), czytelne i bardzo intuicyjne menu, możliwość zdalnego sterowania za pomocą smartfonu lub tabletu, 4 tryby szybkiej zmiany temperatury (komfortowy, ekonomiczny, wakacje, party), tryb programowania (6 zmian temp. na dobę dla pn. - pt., 6 zmian na sobotę i 6 zmian na niedzielę), dostępne czujniki (powietrzny i podłogowy), wielojęzyczne menu (polski, czeski, angielski, francuski, niemiecki), wyświetla datę i godzinę, umożliwia kalibrację wskazania temperatury, umożliwia zabezpieczenie zarówno przed spadkiem jak i wzrostem temperatury, może pracować w trybie ogrzewanie lub chłodzenie, możliwość kalibracji pomiaru temperatury, możliwość regulacji histerezy, możliwość ustawienia zwłoki przekaźnika, możliwość ustawienia zakresu dopuszczalnej temperatury. Menu - TRYB (ustawienia funkcji) Tryb komfortowy Tryb programowalny Tryb ekonomiczny Tryb wakacje Tryb party 2

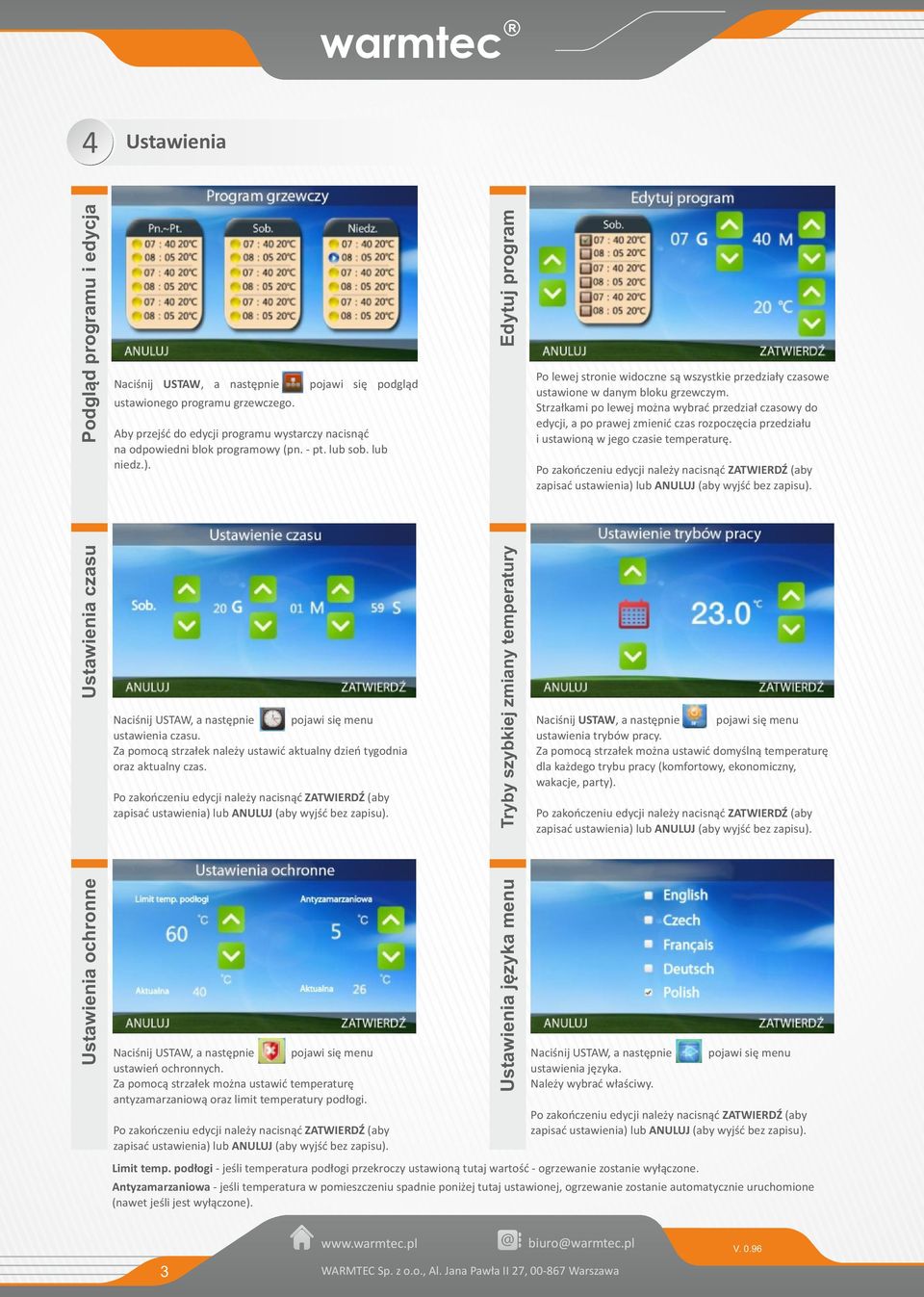

3 14 Ustawienia Podgląd programu i edycja Naciśnij USTAW, a następnie ustawionego programu grzewczego. pojawi się podgląd Aby przejść do edycji programu wystarczy nacisnąć na odpowiedni blok programowy (pn. - pt. lub sob. lub niedz.). Edytuj program Po lewej stronie widoczne są wszystkie przedziały czasowe ustawione w danym bloku grzewczym. Strzałkami po lewej można wybrać przedział czasowy do edycji, a po prawej zmienić czas rozpoczęcia przedziału i ustawioną w jego czasie temperaturę. Ustawienia czasu Naciśnij USTAW, a następnie pojawi się menu ustawienia czasu. Za pomocą strzałek należy ustawić aktualny dzień tygodnia oraz aktualny czas. Tryby szybkiej zmiany temperatury Naciśnij USTAW, a następnie pojawi się menu ustawienia trybów pracy. Za pomocą strzałek można ustawić domyślną temperaturę dla każdego trybu pracy (komfortowy, ekonomiczny, wakacje, party). Ustawienia ochronne Naciśnij USTAW, a następnie pojawi się menu ustawień ochronnych. Za pomocą strzałek można ustawić temperaturę antyzamarzaniową oraz limit temperatury podłogi. Limit temp. podłogi - jeśli temperatura podłogi przekroczy ustawioną tutaj wartość - ogrzewanie zostanie wyłączone. Antyzamarzaniowa - jeśli temperatura w pomieszczeniu spadnie poniżej tutaj ustawionej, ogrzewanie zostanie automatycznie uruchomione (nawet jeśli jest wyłączone). Ustawienia języka menu Naciśnij USTAW, a następnie ustawienia języka. Należy wybrać właściwy. pojawi się menu 3

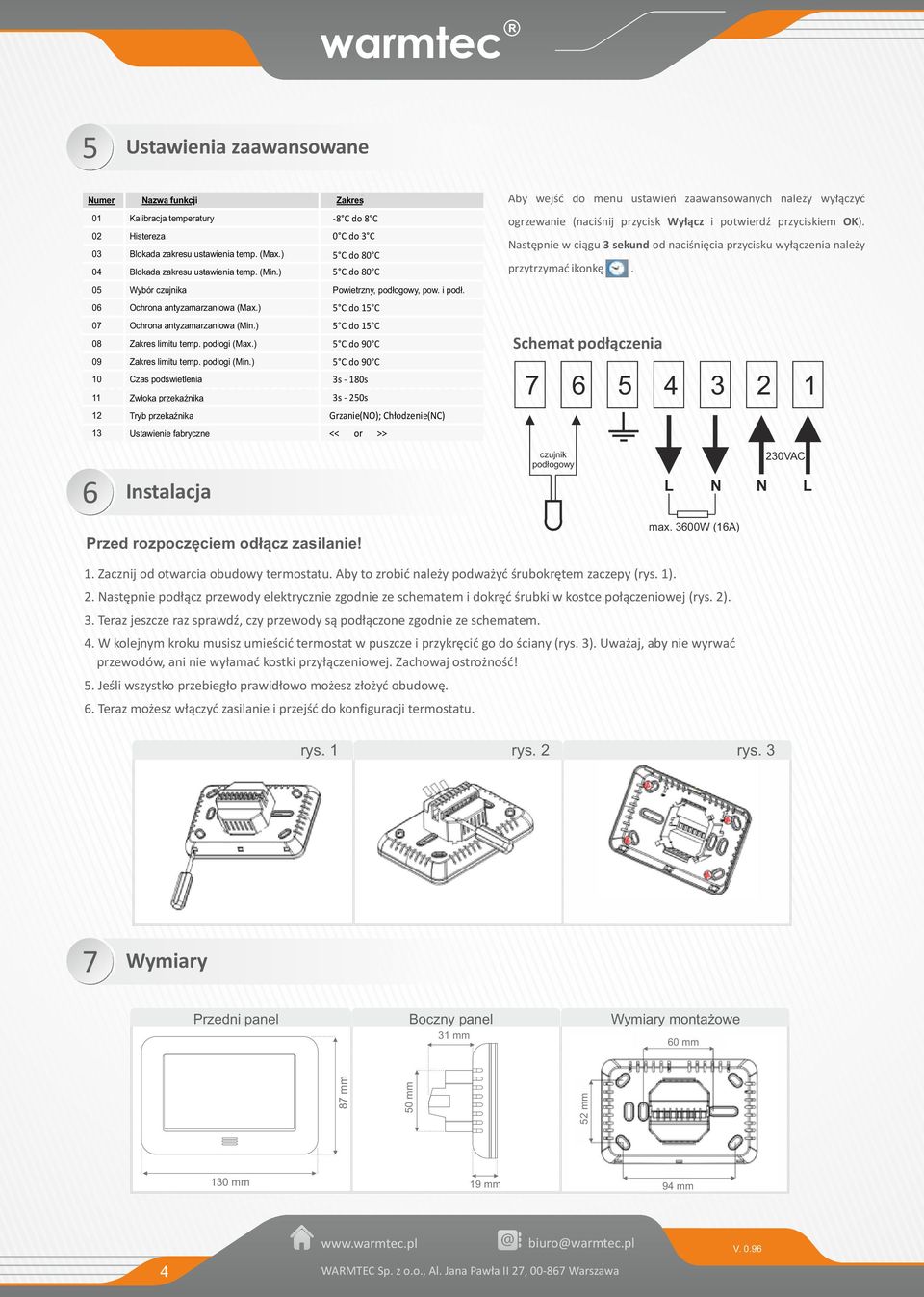

4 15 Ustawienia zaawansowane Numer Nazwa funkcji 01 Kalibracja temperatury 02 Histereza 03 Blokada zakresu ustawienia temp. (Max.) 04 Blokada zakresu ustawienia temp. (Min.) 05 Wybór czujnika 06 Ochrona antyzamarzaniowa (Max.) 07 Ochrona antyzamarzaniowa (Min.) 08 Zakres limitu temp. podłogi (Max.) 09 Zakres limitu temp. podłogi (Min.) 10 Czas podświetlenia 11 Zwłoka przekaźnika 12 Tryb przekaźnika 13 Ustawienie fabryczne Zakres -8 C do 8 C 0 C do 3 C 5 C do 80 C 5 C do 80 C Powietrzny, podłogowy, pow. i podł. 5 C do 15 C 5 C do 15 C 5 C do 90 C 5 C do 90 C 3s - 180s 3s - 250s Grzanie(NO); Chłodzenie(NC) << or >> Aby wejść do menu ustawień zaawansowanych należy wyłączyć ogrzewanie (naciśnij przycisk Wyłącz i potwierdź przyciskiem OK). Następnie w ciągu 3 sekund od naciśnięcia przycisku wyłączenia należy przytrzymać ikonkę. Schemat podłączenia czujnik podłogowy 230VAC 16 Instalacja L N N L Przed rozpoczęciem odłącz zasilanie! max. 3600W (16A) 1. Zacznij od otwarcia obudowy termostatu. Aby to zrobić należy podważyć śrubokrętem zaczepy (rys. 1). 2. Następnie podłącz przewody elektrycznie zgodnie ze schematem i dokręć śrubki w kostce połączeniowej (rys. 2). 3. Teraz jeszcze raz sprawdź, czy przewody są podłączone zgodnie ze schematem. 4. W kolejnym kroku musisz umieścić termostat w puszcze i przykręcić go do ściany (rys. 3). Uważaj, aby nie wyrwać przewodów, ani nie wyłamać kostki przyłączeniowej. Zachowaj ostrożność! 5. Jeśli wszystko przebiegło prawidłowo możesz złożyć obudowę. 6. Teraz możesz włączyć zasilanie i przejść do konfiguracji termostatu. rys. 1 rys. 2 rys Wymiary Przedni panel Boczny panel Wymiary montażowe 31 mm 60 mm 87 mm 50 mm 52 mm 130 mm 19 mm 94 mm 4

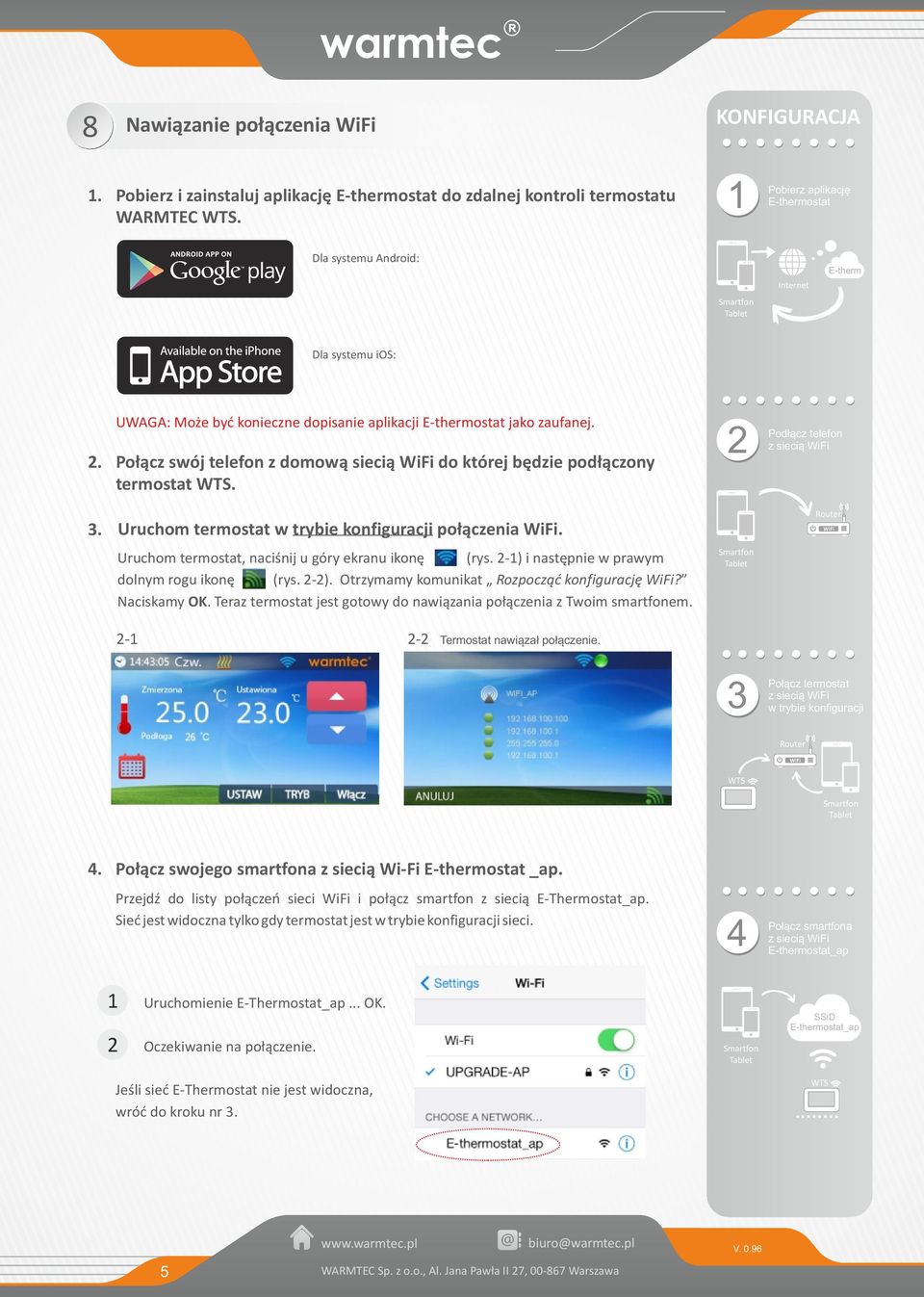

5 18 Nawiązanie połączenia WiFi KONFIGURACJA 1. Pobierz i zainstaluj aplikację ostat do zdalnej kontroli termostatu WARMTEC. 1 Pobierz aplikację ostat Dla systemu Android: Internet Dla systemu ios: UWAGA: Może być konieczne dopisanie aplikacji ostat jako zaufanej. 2. Połącz swój telefon z domową siecią WiFi do której będzie podłączony termostat. 3. Uruchom termostat w trybie konfiguracji połączenia WiFi. Uruchom termostat, naciśnij u góry ekranu ikonę (rys. 2-1) i następnie w prawym dolnym rogu ikonę (rys. 2-2). Otrzymamy komunikat Rozpocząć konfigurację WiFi? Naciskamy OK. Teraz termostat jest gotowy do nawiązania połączenia z Twoim smartfonem. 2 Podłącz telefon z siecią WiFi Router WiFi Termostat nawiązał połączenie. 3 Połącz termostat z siecią WiFi w trybie konfiguracji Router WiFi 4. Połącz swojego smartfona z siecią Wi-Fi ostat _ap. Przejdź do listy połączeń sieci WiFi i połącz smartfon z siecią E-Thermostat_ap. Sieć jest widoczna tylko gdy termostat jest w trybie konfiguracji sieci. 4 Połącz smartfona z siecią WiFi ostat_ap 1 2 Uruchomienie E-Thermostat_ap... OK. Oczekiwanie na połączenie. SSiD ostat_ap Jeśli sieć E-Thermostat nie jest widoczna, wróć do kroku nr 3. 5

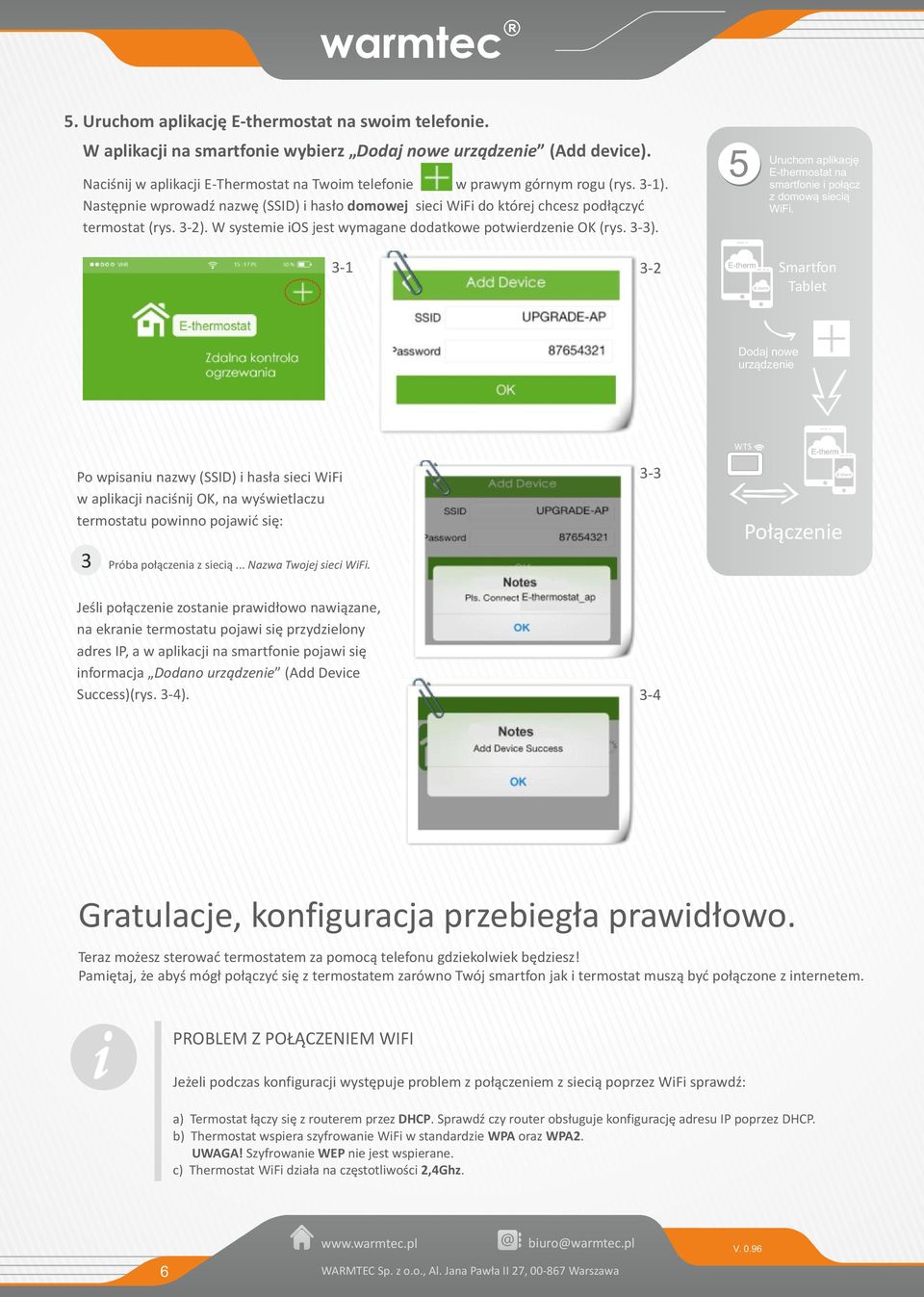

6 5. Uruchom aplikację ostat na swoim telefonie. W aplikacji na smartfonie wybierz Dodaj nowe urządzenie (Add device). Naciśnij w aplikacji E-Thermostat na Twoim telefonie w prawym górnym rogu (rys. 3-1). Następnie wprowadź nazwę (SSID) i hasło domowej sieci WiFi do której chcesz podłączyć termostat (rys. 3-2). W systemie ios jest wymagane dodatkowe potwierdzenie OK (rys. 3-3). 5 Uruchom aplikację ostat na smartfonie i połącz z domową siecią WiFi Dodaj nowe urządzenie Po wpisaniu nazwy (SSID) i hasła sieci WiFi w aplikacji naciśnij OK, na wyświetlaczu termostatu powinno pojawić się: 3 Próba połączenia z siecią... Nazwa Twojej sieci WiFi. 3-3 Połączenie Jeśli połączenie zostanie prawidłowo nawiązane, na ekranie termostatu pojawi się przydzielony adres IP, a w aplikacji na smartfonie pojawi się informacja Dodano urządzenie (Add Device Success)(rys. 3-4). 3-4 Gratulacje, konfiguracja przebiegła prawidłowo. Teraz możesz sterować termostatem za pomocą telefonu gdziekolwiek będziesz! Pamiętaj, że abyś mógł połączyć się z termostatem zarówno Twój smartfon jak i termostat muszą być połączone z internetem. i PROBLEM Z POŁĄCZENIEM WIFI Jeżeli podczas konfiguracji występuje problem z połączeniem z siecią poprzez WiFi sprawdź: a) Termostat łączy się z routerem przez DHCP. Sprawdź czy router obsługuje konfigurację adresu IP poprzez DHCP. b) Thermostat wspiera szyfrowanie WiFi w standardzie WPA oraz WPA2. UWAGA! Szyfrowanie WEP nie jest wspierane. c) Thermostat WiFi działa na częstotliwości 2,4Ghz. 6
