OPIS TECHNICZNY WBUDOWANIA KLAP ODDYMIAJCYCH W STROPIE II PITRA ( KLATKA K-1 i K-2 ) WRAZ Z INSTALACJ OSTRZEGANIA P.PO.

Transkrypt

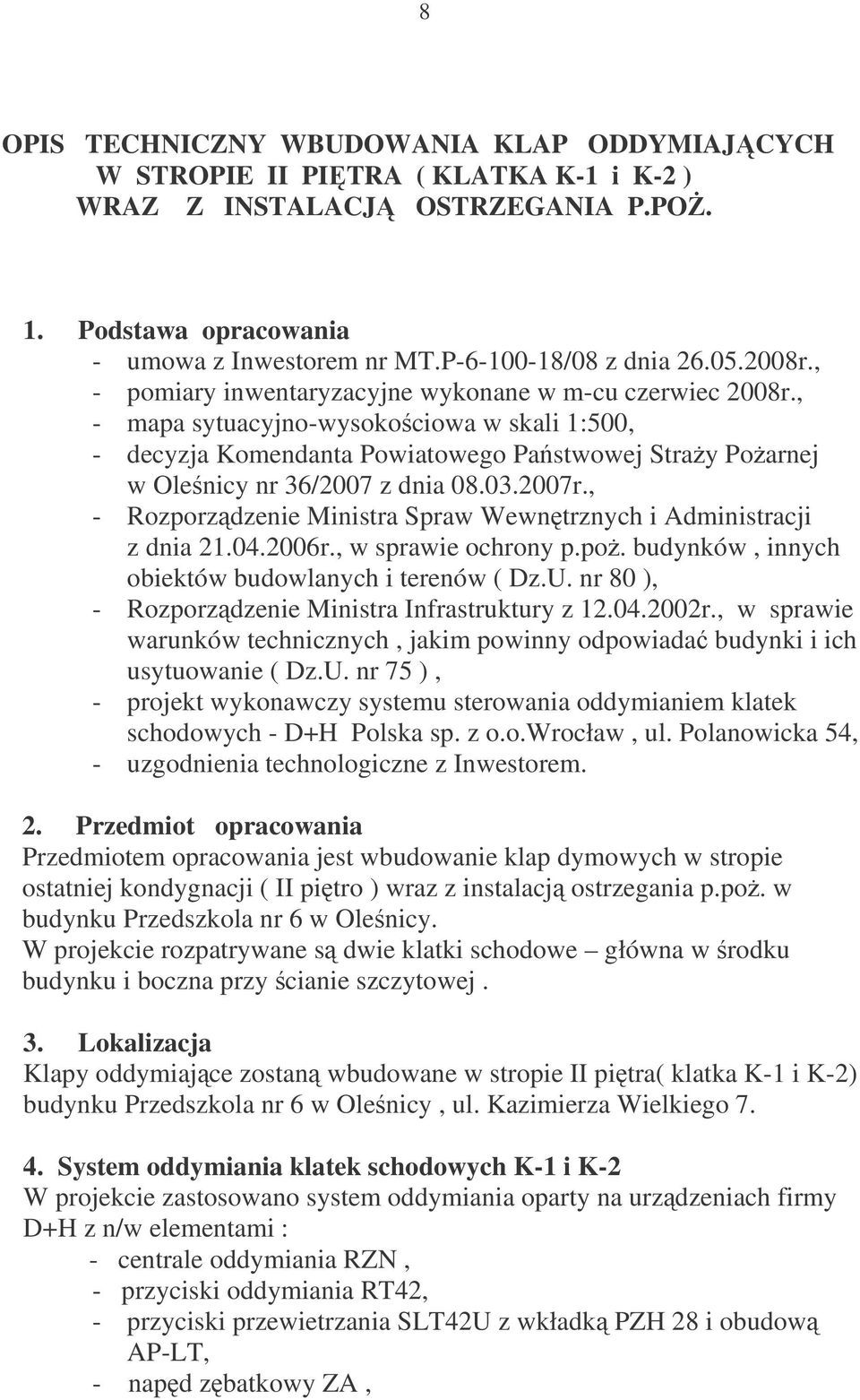

1 8 OPIS TECHNICZNY WBUDOWANIA KLAP ODDYMIAJCYCH W STROPIE II PITRA ( KLATKA K-1 i K-2 ) WRAZ Z INSTALACJ OSTRZEGANIA P.PO. 1. Podstawa opracowania - umowa z Inwestorem nr MT.P /08 z dnia r., - pomiary inwentaryzacyjne wykonane w m-cu czerwiec 2008r., - mapa sytuacyjno-wysokociowa w skali 1:500, - decyzja Komendanta Powiatowego Pastwowej Stray Poarnej w Olenicy nr 36/2007 z dnia r., - Rozporzdzenie Ministra Spraw Wewntrznych i Administracji z dnia r., w sprawie ochrony p.po. budynków, innych obiektów budowlanych i terenów ( Dz.U. nr 80 ), - Rozporzdzenie Ministra Infrastruktury z r., w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie ( Dz.U. nr 75 ), - projekt wykonawczy systemu sterowania oddymianiem klatek schodowych - D+H Polska sp. z o.o.wrocław, ul. Polanowicka 54, - uzgodnienia technologiczne z Inwestorem. 2. Przedmiot opracowania Przedmiotem opracowania jest wbudowanie klap dymowych w stropie ostatniej kondygnacji ( II pitro ) wraz z instalacj ostrzegania p.po. w budynku Przedszkola nr 6 w Olenicy. W projekcie rozpatrywane s dwie klatki schodowe główna w rodku budynku i boczna przy cianie szczytowej. 3. Lokalizacja Klapy oddymiajce zostan wbudowane w stropie II pitra( klatka K-1 i K-2) budynku Przedszkola nr 6 w Olenicy, ul. Kazimierza Wielkiego System oddymiania klatek schodowych K-1 i K-2 W projekcie zastosowano system oddymiania oparty na urzdzeniach firmy D+H z n/w elementami : - centrale oddymiania RZN, - przyciski oddymiania RT42, - przyciski przewietrzania SLT42U z wkładk PZH 28 i obudow AP-LT, - napd zbatkowy ZA,

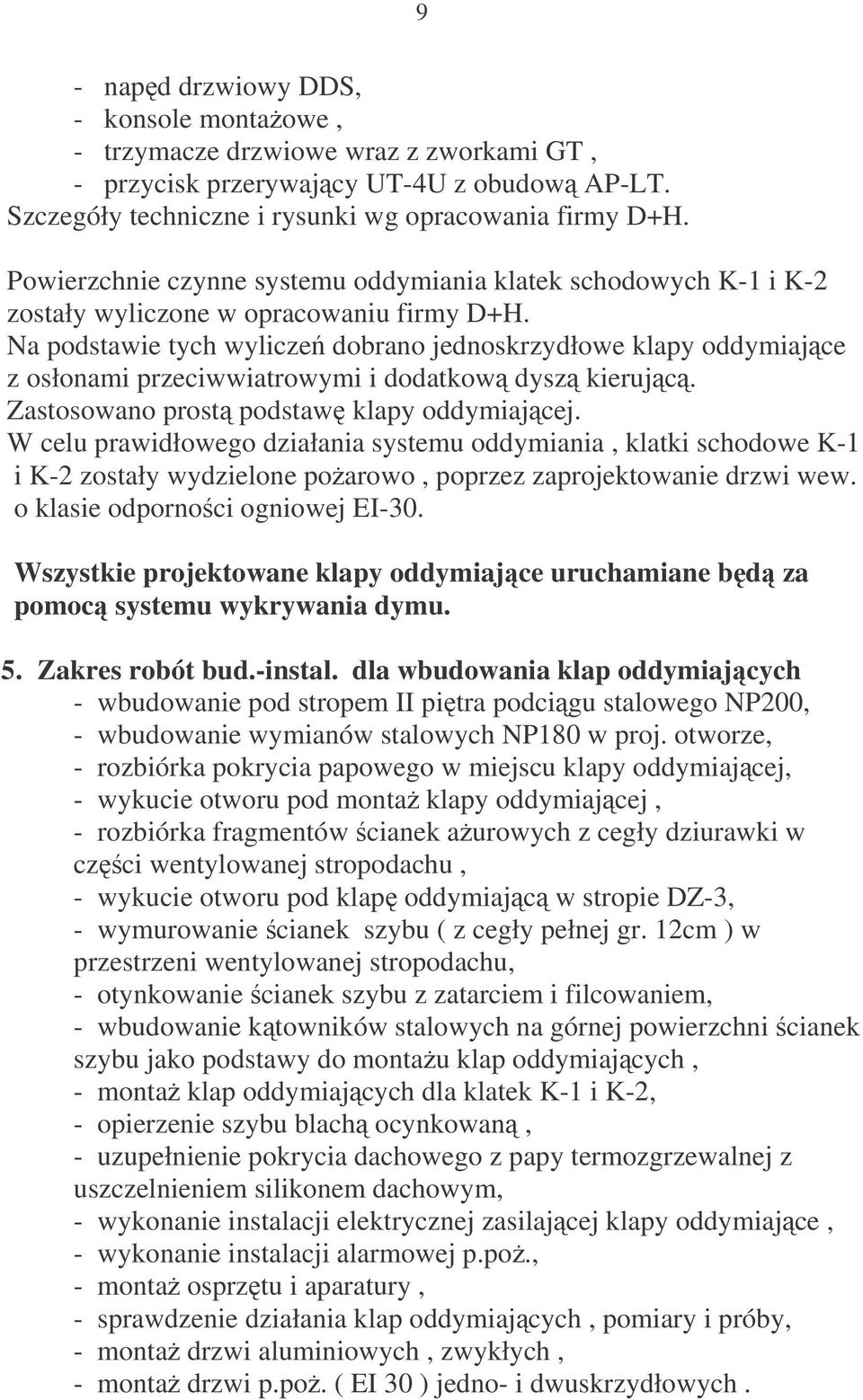

2 9 - napd drzwiowy DDS, - konsole montaowe, - trzymacze drzwiowe wraz z zworkami GT, - przycisk przerywajcy UT-4U z obudow AP-LT. Szczegóły techniczne i rysunki wg opracowania firmy D+H. Powierzchnie czynne systemu oddymiania klatek schodowych K-1 i K-2 zostały wyliczone w opracowaniu firmy D+H. Na podstawie tych wylicze dobrano jednoskrzydłowe klapy oddymiajce z osłonami przeciwwiatrowymi i dodatkow dysz kierujc. Zastosowano prost podstaw klapy oddymiajcej. W celu prawidłowego działania systemu oddymiania, klatki schodowe K-1 i K-2 zostały wydzielone poarowo, poprzez zaprojektowanie drzwi wew. o klasie odpornoci ogniowej EI-30. Wszystkie projektowane klapy oddymiajce uruchamiane bd za pomoc systemu wykrywania dymu. 5. Zakres robót bud.-instal. dla wbudowania klap oddymiajcych - wbudowanie pod stropem II pitra podcigu stalowego NP200, - wbudowanie wymianów stalowych NP180 w proj. otworze, - rozbiórka pokrycia papowego w miejscu klapy oddymiajcej, - wykucie otworu pod monta klapy oddymiajcej, - rozbiórka fragmentów cianek aurowych z cegły dziurawki w czci wentylowanej stropodachu, - wykucie otworu pod klap oddymiajc w stropie DZ-3, - wymurowanie cianek szybu ( z cegły pełnej gr. 12cm ) w przestrzeni wentylowanej stropodachu, - otynkowanie cianek szybu z zatarciem i filcowaniem, - wbudowanie ktowników stalowych na górnej powierzchni cianek szybu jako podstawy do montau klap oddymiajcych, - monta klap oddymiajcych dla klatek K-1 i K-2, - opierzenie szybu blach ocynkowan, - uzupełnienie pokrycia dachowego z papy termozgrzewalnej z uszczelnieniem silikonem dachowym, - wykonanie instalacji elektrycznej zasilajcej klapy oddymiajce, - wykonanie instalacji alarmowej p.po., - monta osprztu i aparatury, - sprawdzenie działania klap oddymiajcych, pomiary i próby, - monta drzwi aluminiowych, zwykłych, - monta drzwi p.po. ( EI 30 ) jedno- i dwuskrzydłowych.

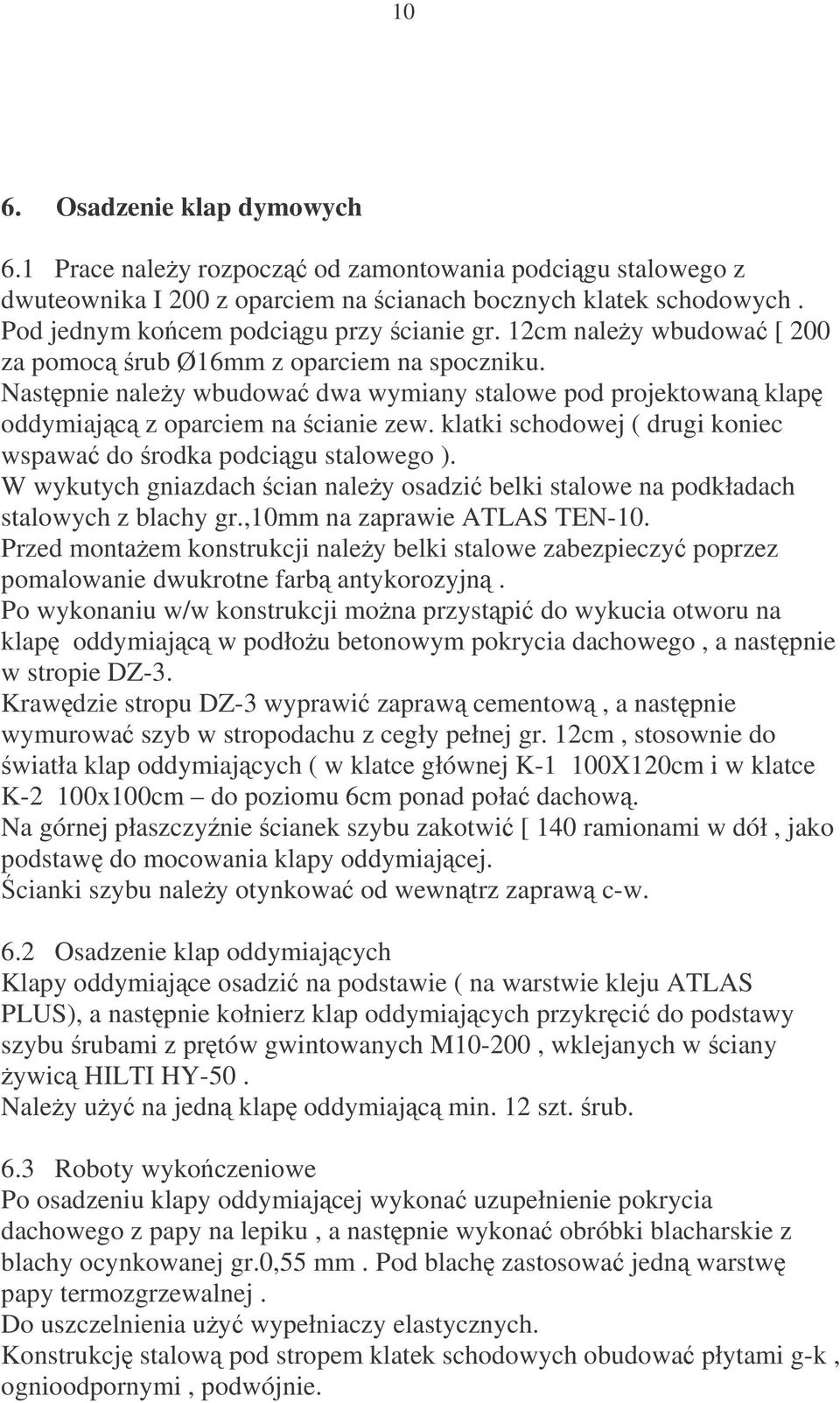

3 10 6. Osadzenie klap dymowych 6.1 Prace naley rozpocz od zamontowania podcigu stalowego z dwuteownika I 200 z oparciem na cianach bocznych klatek schodowych. Pod jednym kocem podcigu przy cianie gr. 12cm naley wbudowa [ 200 za pomoc rub Ø16mm z oparciem na spoczniku. Nastpnie naley wbudowa dwa wymiany stalowe pod projektowan klap oddymiajc z oparciem na cianie zew. klatki schodowej ( drugi koniec wspawa do rodka podcigu stalowego ). W wykutych gniazdach cian naley osadzi belki stalowe na podkładach stalowych z blachy gr.,10mm na zaprawie ATLAS TEN-10. Przed montaem konstrukcji naley belki stalowe zabezpieczy poprzez pomalowanie dwukrotne farb antykorozyjn. Po wykonaniu w/w konstrukcji mona przystpi do wykucia otworu na klap oddymiajc w podłou betonowym pokrycia dachowego, a nastpnie w stropie DZ-3. Krawdzie stropu DZ-3 wyprawi zapraw cementow, a nastpnie wymurowa szyb w stropodachu z cegły pełnej gr. 12cm, stosownie do wiatła klap oddymiajcych ( w klatce głównej K-1 100X120cm i w klatce K-2 100x100cm do poziomu 6cm ponad poła dachow. Na górnej płaszczynie cianek szybu zakotwi [ 140 ramionami w dół, jako podstaw do mocowania klapy oddymiajcej. cianki szybu naley otynkowa od wewntrz zapraw c-w. 6.2 Osadzenie klap oddymiajcych Klapy oddymiajce osadzi na podstawie ( na warstwie kleju ATLAS PLUS), a nastpnie kołnierz klap oddymiajcych przykrci do podstawy szybu rubami z prtów gwintowanych M10-200, wklejanych w ciany ywic HILTI HY-50. Naley uy na jedn klap oddymiajc min. 12 szt. rub. 6.3 Roboty wykoczeniowe Po osadzeniu klapy oddymiajcej wykona uzupełnienie pokrycia dachowego z papy na lepiku, a nastpnie wykona obróbki blacharskie z blachy ocynkowanej gr.0,55 mm. Pod blach zastosowa jedn warstw papy termozgrzewalnej. Do uszczelnienia uy wypełniaczy elastycznych. Konstrukcj stalow pod stropem klatek schodowych obudowa płytami g-k, ognioodpornymi, podwójnie.

4 11 7. Zabezpieczenie przeciwpoarowe - powierzchnia uytkowa budynku < 500m2 budynek w jednej strefie poarowej - ilo kondygnacji 3 - odległo od obiektów ssiednich 30m - nie przewiduje si przechowywania substancji palnych - gsto obcienia ogniowego nie dotyczy - kategoria zagroenia ludzi ZL III - pomieszczenia nie s zagroone wybuchem - klasa odpornoci ogniowej budynku B Klasa odpornoci ogniowej poszczególnych elementów budynku : - główna konstrukcja nona ( ciany murowane gr. 38cm, - podcigi i słupy elbetowe R 120 ) - konstrukcja stropodachu > R30 - stropy masywne > REI 60 - ciany zewntrzne, murowane z cegły pełnej > EI 60 - ciany wewntrzne ( murowane z cegły lub g-k gr. 12cm )> EI 30 - pokrycie dachowe z papy bitumicznej E 30 Warunki ewakuacji : - długo przejcia jest mniejsza ni 40m - wyjcia z pomieszcze z ludzmi na drogi ewakuacyjne s zamykane drzwiami o odpornoci ogniowej EI 30 - szeroko drogi ewakuacyjnej jest nie mniejsza ni 120cm - ciany wew. i stropy stanowice obudow klatek schodowych K-1 i K-2 o klasie odpornoci ogniowej REI 60 - biegi schodowe i spoczniki R60 - z klatek schodowych na zewntrz budynku prowadz wyjcia ewakuacyjne o szerokoci > 100cm.

5 12 EKSPERTYZA TECHNICZNA dotyczca moliwoci wbudowania klapy oddymiajcej 1. Podstawa formalno-prawna opracowania ekspertyzy - umowa nr MT.P /08 z dnia r., - wizja lokalna i szczegółowe ogldziny stanu technicznego budynku, - ustalenia z Zamawiajcym. 2. Cel ekspertyzy Celem niniejszej ekspertyzy jest ustalenie stanu technicznego stropodachu i stropu nad II pitrem pod ktem moliwoci wbudowania klap oddymiajcych. 3. Opis istniejcego stanu technicznego Nad II pitrem budynku Przedszkola nr 6 w Olenicy wykonano strop gstoebrowy typu DZ-3 z wypełnieniem. Na stropie wykonano cianki aurowe z cegły dziurawki na zaprawie c-w. Na ciankach aurowych oparto płyty dachowe, korytkowe. Pokrycie dachu papa asfaltowa na lepiku. Stan techniczny stropu uytkowy, bez zastrzee technicznych. 4. Zmiany konstrukcyjne przy wbudowaniu klap oddymiajcych Pod stropem II pitra naley wbudowa podcig stalowy NP 200 oraz wymiany stalowe NP180. Wykona naley rozbiórk pokrycia dachowego z papy oraz fragmenty cianek aurowych. Nastpnie naley wyku otwór pod monta klapy w dachu i w stropie II pitra oraz wymurowa cianki szybu z cegły pełnej gr.12cm. W nastpnej kolejnoci wykona naley monta klapy oddymiajcej oraz roboty towarzyszce ( otynkowanie cianek, opierzenia szybu i uszczelnienie konstrukcji ). 5. Wnioski kocowe Wykonanie otworu w dachu i stropie II pitra nie wpłynie ujemnie na nono konstrukcji dachu i stropu, pod warunkiem wykonania konstrukcji wsporczej klapy oddymiajcej wg projektu budowlanego. Cało robót konstrukcyjnych naley wykona pod nadzorem osoby upowanionej.

6 13 INFORMACJA BIOZ 1. Zakres robót dla zamierzenia - zakres robót budowlano- instalacyjnych zgodnie z pkt. 5 projektu budowlanego 2. Wykaz istniejcych obiektów budowlanych - Przedszkole nr 6 budynek wolno stojcy przy ul. K.Wielkiego 7 w Olenicy. 3. Wskazanie elementów zagospodarowania terenu, które mog stwarza zagroenie bezpieczestwa i zdrowia ludzi Terenem robót budowlano-instalacyjnych bdzie II pitro budynku Przedszkola nr 6 przy ul. Kazimierza Wielkiego 7 w Olenicy. 4. Wskazanie dotyczce przewidywanych zagroe wystpujcych podczas realizacji robót, okrelajce skal i rodzaje zagroe oraz miejsce i czas ich wystpienia Niewielkie zagroenie dla bezpieczestwa i zdrowia ludzi wystpowa bd podczas robót budowlanych i wykonywania instalacji elektrycznych. Kierownik budowy podczas realizacji robót powinien zwróci szczególn uwag na wskazane roboty, podczas których mog wystpi zagroenia bezpieczestwa i zdrowia ludzi. 5. Wskazanie sposobu prowadzenia instruktau pracowników przed przystpieniem do realizacji robót niebezpiecznych Kierownik robót, przed przystpieniem do robót niebezpiecznych powinien przeprowadzi instrukta bhp dla pracowników zatrudnionych przy tego rodzaju robotach oraz odnotowa ten fakt w dzienniku budowy. 6. Wskazanie rodków technicznych i organizacyjnych, zapobiegajcych niebezpieczestwom wynikajcych z wykonywania robót w strefie zagroenia zdrowia lub w ich ssiedztwie, w tym zapewniajcych bezpieczn i sprawn komunikacj, umoliwiajc szybk ewakuacj na wypadek poaru, awarii i innych zagroe Teren budowy powinien zosta poprawnie wygrodzony i oznakowany. Podczas wykonywania robót budowlano-instalacyjnych, naley dodatkowo zwróci uwag na zakaz przebywania osób postronnych w strefie robót.
