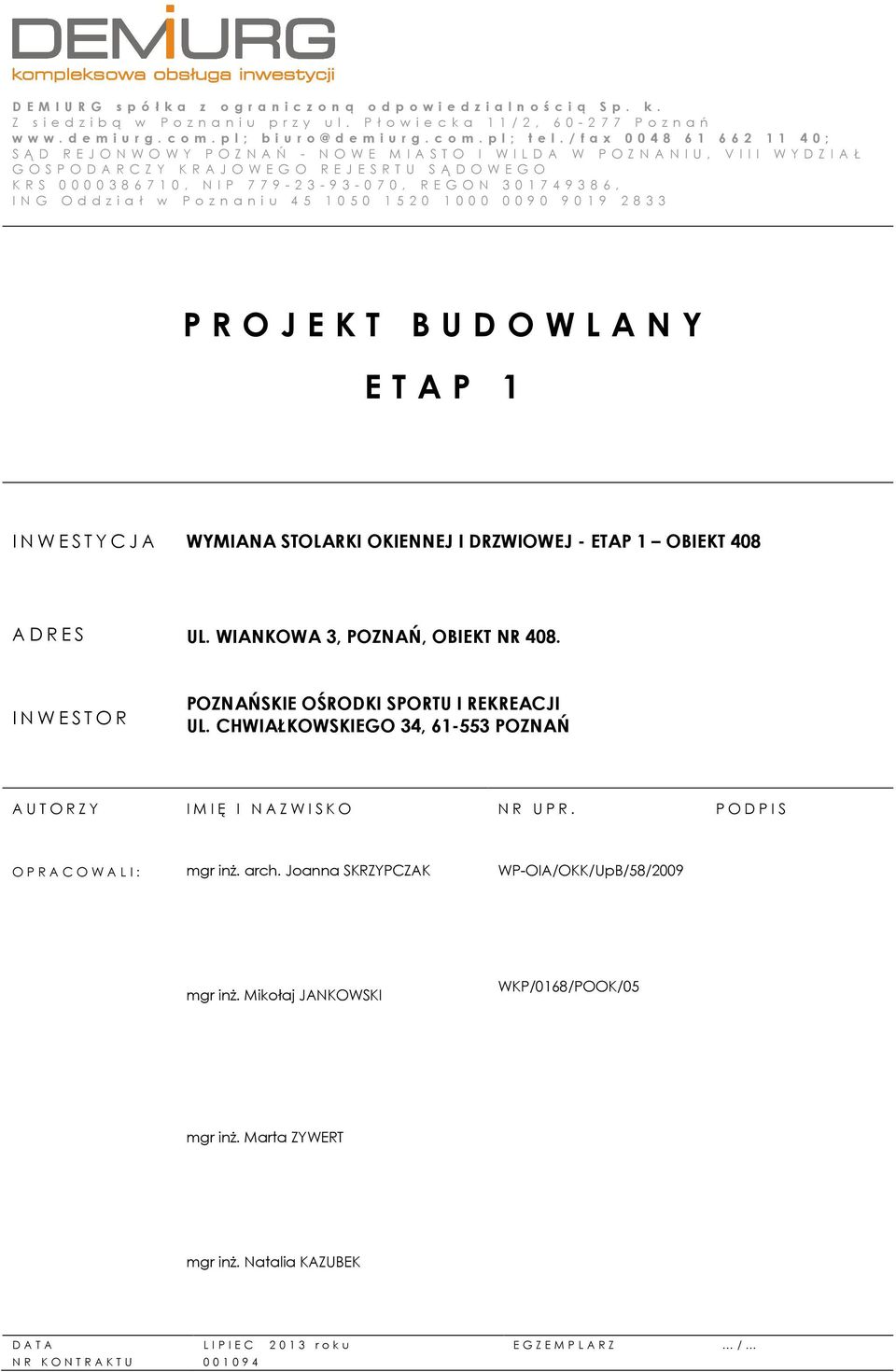

P R O J E K T B U D O W L A N Y E T A P 1

Transkrypt

1 s p ó ł k a z o g r a n i c z o n ą o d p o w i e d z i a l n o ś c i ą S p. k. Z s i e d z i b ą w P o z n a n i u p r z y u l. P ł o w i e c k a 1 1 / 2, P o z n a ń ; b i u r d e m i u r g. c o m. p l ; t e l. / f a x ; S Ą D R E J O N W O W Y P O Z N A Ń - N O W E M I A S T O I W I L D A W P O Z N A N I U, V I I I W Y D Z I A Ł G O S P O D A R C Z Y K R A J O W E G O R E J E S R T U S Ą D O W E G O K R S , N I P , R E G O N , I N G O d d z i a ł w P o z n a n i u P R O J E K T B U D O W L A N Y E T A P 1 I N W E S T Y C J A WYMIANA STOLARKI OKIENNEJ I DRZWIOWEJ - ETAP 1 OBIEKT 408 A D R E S UL. WIANKOWA 3, POZNAŃ, OBIEKT NR 408. I N W E S T O R POZNAŃSKIE OŚRODKI SPORTU I REKREACJI UL. CHWIAŁKOWSKIEGO 34, POZNAŃ A U T O R Z Y I M I Ę I N A Z W I S K O N R U P R. P O D P I S O P R A C O W A L I : mgr inż. arch. Joanna SKRZYPCZAK WP-OIA/OKK/UpB/58/2009 mgr inż. Mikołaj JANKOWSKI WKP/0168/POOK/05 mgr inż. Marta ZYWERT mgr inż. Natalia KAZUBEK D A T A L I P I E C r o k u E G Z E M P L A R Z / N R K O N T R A K T U

2 1 SPIS ZAWARTOŚCI

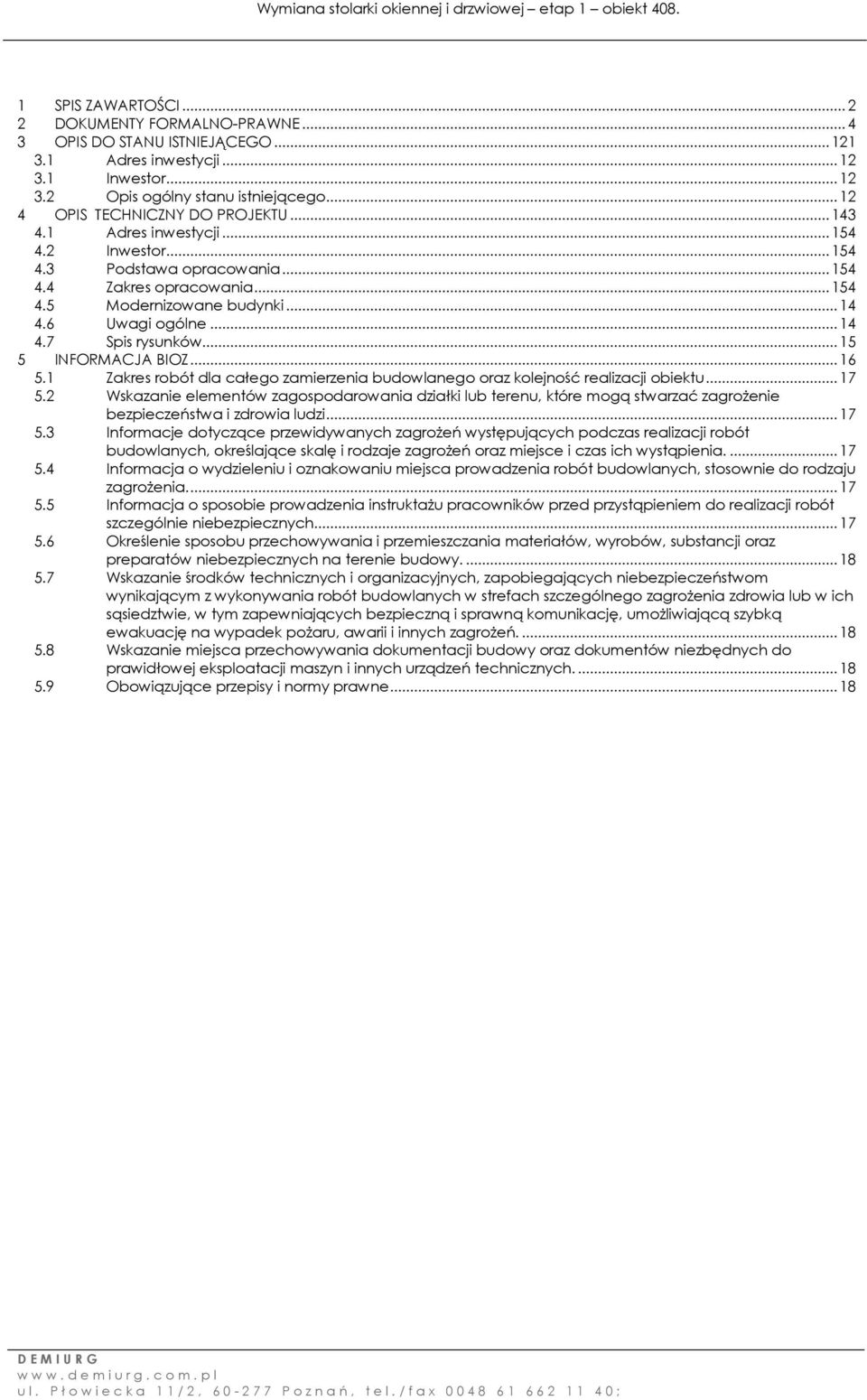

3 1 SPIS ZAWARTOŚCI DOKUMENTY FORMALNO-PRAWNE OPIS DO STANU ISTNIEJĄCEGO Adres inwestycji Inwestor Opis ogólny stanu istniejącego OPIS TECHNICZNY DO PROJEKTU Adres inwestycji Inwestor Podstawa opracowania Zakres opracowania Modernizowane budynki Uwagi ogólne Spis rysunków INFORMACJA BIOZ Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji obiektu Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Informacje dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia Informacja o wydzieleniu i oznakowaniu miejsca prowadzenia robót budowlanych, stosownie do rodzaju zagrożenia Informacja o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Określenie sposobu przechowywania i przemieszczania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych na terenie budowy Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Wskazanie miejsca przechowywania dokumentacji budowy oraz dokumentów niezbędnych do prawidłowej eksploatacji maszyn i innych urządzeń technicznych Obowiązujące przepisy i normy prawne... 18

4 2 DOKUMENTY FORMALNO-PRAWNE

5

6

7

8

9

10

11 OŚWIADCZENIE Poznań, dnia Oświadczam, że prace projektowe prowadzone podczas powstawania projektu Wymiana stolarki okiennej i drzwiowej budynkach nr. 302 i nr. 408, lokalizacja: ul. Wiankowa 3, Poznań, zostały wykonane zgodnie z obowiązującymi przepisami Ustawy z 7 lipca 1994 r - Prawo Budowlane (Dz. U. Nr 106, poz. 1126, 2000 r.; Dz. U. Nr 80, poz. 718, 2003 r.), Rozporządzenia Ministra Infrastruktury w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 121, poz.1131, 2003 r.), normami oraz zasadami wiedzy technicznej i sztuki budowlanej. PROJEKTANT... mgr inż. arch. Joanna Skrzypczak... mgr inż. Mikołaj Jankowski

12 3 OPIS DO STANU ISTNIEJĄCEGO

13 3.1 Adres inwestycji Ul. Wiankowa Poznań Budynki nr. 302, nr Inwestor Poznańskie Ośrodki Sportu i Rekreacji Ul. Chwiałkowskiego 34, Poznań 3.3 Opis ogólny stanu istniejącego Opracowanie dotyczy budynku zlokalizowanego przy ulicy Wiankowej, jest to budynek nr 408. Obiekt znajduje się przy wschodniej części jeziora Maltańskiego, na przestrzeni otwartej. Istniejący budynek nr obiekt dwukondygnacyjny. Dach skośny, pokryty papą. W budynku należy wymienić istniejącą zewnętrzną stolarkę drzwiową i okienną. Istniejąca stolarka okienna i drzwiowa znajduje się w złym stanie technicznym. Wszystkie okna zostały zaprojektowane jako uchylne w wyższych oknach brak dostępu do ich otwarcia. Niektórych z okien w ogóle nie można otworzyć. Okna są nieszczelne. Szyby barwione w masie, ramy okienne w kolorze brązowym. Wszystkie materiały budowlane stosowane do realizacji projektowanej inwestycji powinny posiadać certyfikat lub aprobatę techniczną, a urządzenia certyfikat na znak bezpieczeństwa.

14 4 OPIS TECHNICZNY DO PROJEKTU

15 4.1 Adres inwestycji Ul. Wiankowa Poznań Budynek nr Inwestor Poznańskie Ośrodki Sportu i Rekreacji Ul. Chwiałkowskiego 34, Poznań 4.3 Podstawa opracowania - Uzgodnienia i umowa z Inwestorem; - udostępnione rysunki elewacji budynków nr 302 i nr Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie /Dz.U. Nr 75, poz.690/. wraz ze późniejszymi zmianami; - Ustawa z dn.7.lipca 1994 Prawo Budowlane (Dz.U ze zm., Dz.U ); - Przepisy Prawa Budowlanego. Normy; - Wizja lokalna. 4.4 Zakres opracowania Zakresem opracowania jest wymiana stolarki okiennej i drzwiowej w budynku nr 408 na nową. Wymianie podlegają okna i drzwi restauracji - zaznaczone na rysunkach elewacyjnych (rys. nr ). 4.5 Modernizowany budynek Budynek nr. 408 Budynek o dwóch kondygnacjach nadziemnych, z poddaszem, dach skośny pokryty papą. Niepodpiwniczony. Przy budynku znajduje się drewniana dobudówka nie objęta opracowaniem. W budynku wymiana nastąpi w pomieszczeniu restauracji. Wymianie podlegać będą okna, drzwi wejściowe i drzwi balkonowe znaznaczone na rysunkach elewacyjnych (rys. nr ) Roboty remontowe obejmują: - demontaż starych okien - demontaż starych drzwi balkonowych i wejściowych - montaż nowych okien i drzwi aluminiowych (wg zestawienia stolarki) - uzupełnienie tynków ościeży - malowanie ościeży zewnętrznych i wewnętrznych - wymiana starych parapetów zewnętrznych na nowe stalowe ocynkowane w kolorze na wzór istniejących - wywóz zdemontowanych okien do wskazanego przez inwestora miejsca Przed rozpoczęciem montażu należy sprawdzić wytrzymałość murów okalających okna, aby materiały mocujące okno posiadały odpowiednio wytrzymałe połączenie mechaniczne z murem. Mocowanie i połączenia ze ścianą a także połączenia elementów okiennych między sobą (za pomocą specjalnych profili systemowych w zależności od wybranego producenta stolarki) powinny być tak wykonane, aby przy zmianach długości elementów zależnych od warunków termicznych, funkcjonalność okna była zagwarantowana. Dokładny sposób montażu okien zależny będzie od wybranego producenta okien, należy zastosować się do zaleceń producenta. Okna wykonać na wzór istniejących podziałów okiennych wg zestawienia stolarki Fundamenty Budynek posadowiony bezpośrednio na ławach fundamentowych. Poza zakresem opracowania Ściany Projektowana inwestycja nie narusza konstrukcji ścian Posadzki Poza zakresem opracowania Strop międzykondygnacyjny Zakres opracowania nie narusza istniejących stropów Dach Dach skośny pokryty papą. Poza zakresem opracowania Stolarka okienna Do wymiany przeznaczonych jest 10 sztuk okien. Projektowane okna fasadowe, rozwierano uchylne, uchylne i stałe w systemie słupowo - ryglowym wg. zestawienia stolarki (rys. 05). Szkło barwione w masie na wzór koloru istniejącego. Szyby klasy P3 wg zestawienia stolarki (rys. 05). Ramy okienne aluminiowe malowane proszkowo na kolor RAL 8014 (zaakceptowanie kolorystyki przez inwestora po przedłożeniu przez Wykonawcę próbek kolorystycznych). Okna o współczynniku przenikania ciepła Uc = 1,1 W/m 2 K. Należy zachować istniejące podziały okien Stolarka drzwiowa Do wymiany przeznaczonych jest 2 sztuki drzwi zewnętrznych. Drzwi zlokalizowane na piętrze. Drzwi wejściowe, przeszklone, antywłamaniowe wyposażone w zamki atestowane. Drzwi balkonowe przeszklone.

16 Nowe drzwi wraz z ościeżnicami aluminiowe, malowane proszkowo na kolor RAL 8014 (zaakceptowanie kolorystyki przez inwestora po przedłożeniu przez Wykonawcę próbek kolorystycznych). Należy zachować istniejące podziały Wyposażenie budynku w instalacje Instalacja elektryczna Istniejąca poza zakresem opracowania Instalacja sanitarma Istniejąca poza zakresem opracowania Instalacja c. o. Istniejąca poza zakresem opracowania Instalacja odgromowa Istniejąca poza zakresem opracowania. 4.6 Uwagi ogólne Nie wprowadza się żadnych zmian konstrukcyjnych w budynku. Wymiana stolarki okiennej i drzwiowej nie zmienia parametrów konstrukcyjnych i nie wymaga ingerencji w konstrukcję budynku. Wstawienie okien i drzwi z wykorzystaniem istniejących nadproży Niejasności wynikłe w trakcie przygotowania do realizacji oraz samej realizacji konsultować należy z autorami opracowania. W przypadku rozbieżności w jakimkolwiek z elementów dokumentacji, fakt ten należy zgłosić projektantowi Wszystkie elementy ujęte w opisie technicznym, a nieujęte na rysunkach, lub ujęte na rysunkach, a nie ujęte w opisie technicznym, winne być traktowane tak jakby były ujęte w obu. Podobnie wszystkie elementy ujęte w dokumentacji projektowej, a nieujęte w kosztorysach lub ujęte w kosztorysach, a nie ujęte w dokumentacji winne być traktowane tak jakby były ujęte w obu W niniejszej dokumentacji jeśli podane zostały nazwy i producenci materiałów, technologii i urządzeń - to podane zostały one jedynie jako przykładowe, w celu określenia parametrów technicznych i innych wymogów jakie spełnione być muszą, by mogły być użyte w czasie realizacji zadania inwestycyjnego. Dopuszcza się jednak stosowanie innych równoważnych materiałów, technologii i urządzeń - o ile zachowane zostaną ich parametry w stosunku do przyjętych w dokumentacji po uprzednim uzgodnieniu z autorem projektu Wszystkie prace prowadzić zgodnie z zasadami sztuki budowlanej, warunkami wykonania i odbioru robót z zachowaniem przepisów BHP i p.poż. pod nadzorem osób posiadających wymagane uprawnienia budowlane. Przy wykonywaniu robót budowlanych należy stosować wyroby dopuszczone do obrotu i powszechnego stosowania w budownictwie oraz wymagane atesty. 4.7 Spis rysunków 01 Elewacja południowa skala 1: Elewacja wschodnia skala 1: Elewacja północna skala 1: Elewacja zachodnia skala 1: Stolarka okienna i drzwiowa obiekt 408 skala 1:100

17 Wymiana stolarki okiennej i drzwiowej w budynkach nr. 302 i nr INFORMACJA BIOZ

18 Informacja bezpieczeństwa i ochrony zdrowia zwana dalej informacją BIOZ" została opracowana na podstawie: - Ustawy z dnia 7 lipca 1994 Prawo budowlane (Dz. U. z 2000 r., nr 106, poz. 1126, z późn. zm. 2). -Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. Niniejsza informacja BIOZ zawiera: 1. Zakres robót całego zamierzenia budowlanego oraz kolejność realizacji robót. 2. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. 3. Informacje dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia. 4. Informacja o wydzieleniu i oznakowaniu miejsca prowadzenia robót budowlanych, stosownie do rodzaju zagrożenia. 5. Informacja o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. 7. Wskazanie miejsca przechowywania dokumentacji budowy oraz dokumentów niezbędnych do prawidłowej eksploatacji maszyn i innych urządzeń technicznych. 8. Obowiązujące przepisy i normy prawne. 5.1 Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji obiektu Przed rozpoczęciem robót budowlanych wykonawcę zobowiązuje się do: -wydzielenia i zabezpieczenia modernizowanych części obiektu i wyznaczenia stref niebezpiecznych, -zapewnienia energii elektrycznej oraz wody, zwanych dalej "mediami", oraz odprowadzania lub utylizacji ścieków -zapewnienia pomieszczeń higieniczno-sanitarnych i socjalnych -zapewnienia oświetlenia naturalnego i sztucznego -zapewnienia właściwej wentylacji -urządzenia składowisk materiałów i wyrobów Roboty będą wykonywane w następującej kolejności: - demontaż starych okien - demontaż starych drzwi balkonowych - montaż nowych okien i drzwi aluminiowych (wg zestawienia stolarki) - uzupełnienie tynków ościeży - malowanie ościeży wewnętrznych i zewnętrznych - wywóz zdemontowanych okien Po zakończeniu robót budowlanych teren zostanie uporządkowany. 5.2 Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Elementami zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi należy objąć wszelkie miejsca, w których istnieje zagrożenie spadania z wysokości przedmiotów 5.3 Informacje dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia. Plan bezpieczeństwa i ochrony zdrowia sporządza się z uwagi na roboty, przy których wykonywaniu występuje ryzyko upadku z wysokości ponad 5,0 m oraz roboty wykonywane przy użyciu dźwigów. 5.4 Informacja o wydzieleniu i oznakowaniu miejsca prowadzenia robót budowlanych, stosownie do rodzaju zagrożenia. Przed rozpoczęciem robót budowlanych teren budowy należy ogrodzić (wysokość ogrodzenia min. 1,5 m) albo w inny sposób uniemożliwić wejście osób nieupoważnionych. Przewiduje się stały nadzór placu budowy. Na terenie budowy wyznaczyć ewentualne strefy niebezpieczne, np. miejsca w których istnieje zagrożenie spadania z wysokości przedmiotów. Strefy niebezpieczne ogrodzić i oznakować w sposób uniemożliwiający dostęp osobom postronnym. 5.5 Informacja o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Wykonawca przed przystąpieniem do wykonywania robót budowlanych opracuje instrukcję bezpiecznego ich wykonywania i zaznajomi z nią pracowników w zakresie wykonywanych przez nich robót. Zobowiązuje się do współdziałania ze sobą uczestników procesu budowlanego w zakresie bezpieczeństwa i higieny pracy w procesie przygotowania i realizacji budowy oraz stosowania środków ochrony indywidualnej.
