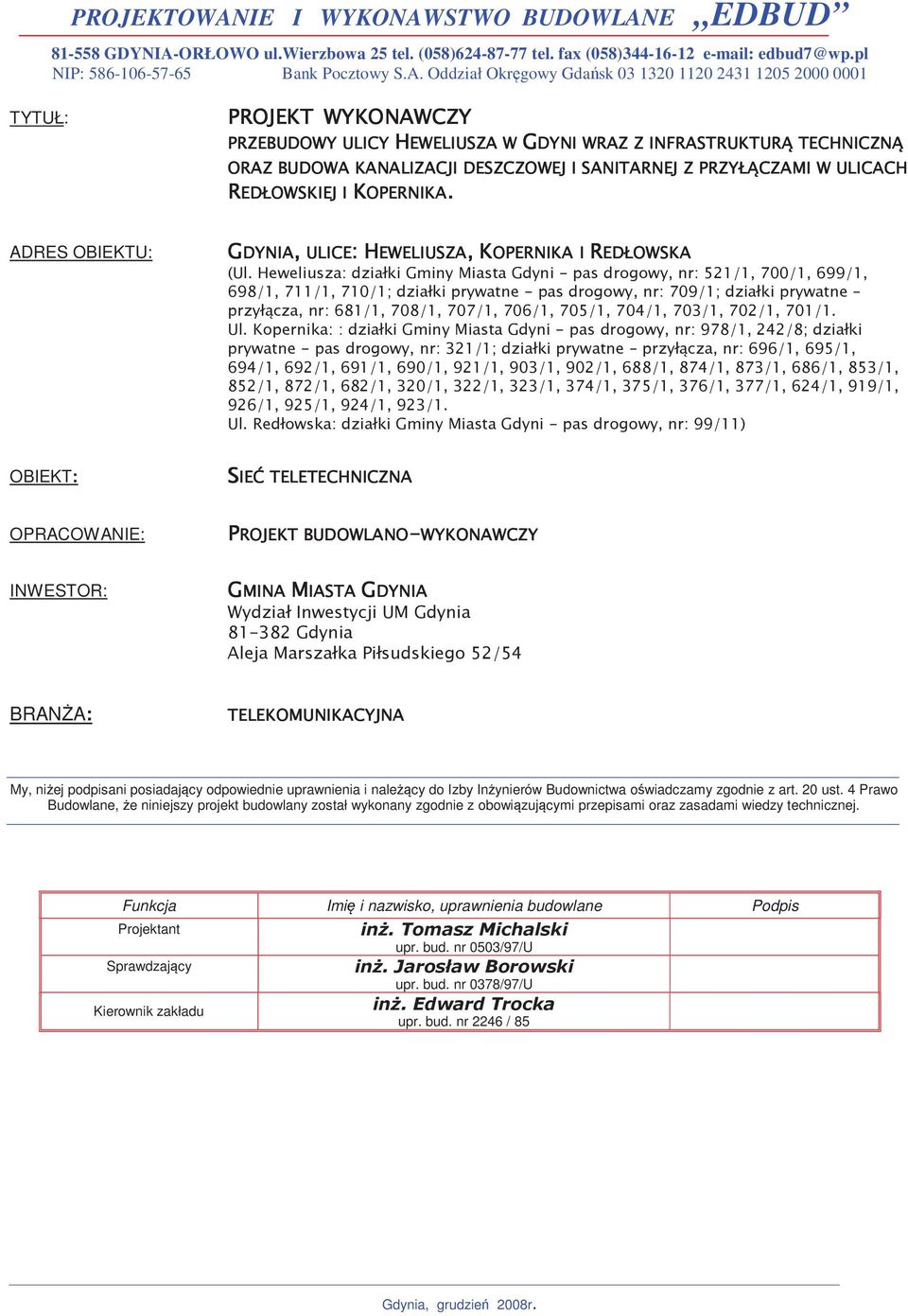

1 PROJEKTOWANIE I WYKONAWSTWO BUDOWLANE EDBUD GDYNIA-ORŁOWO ul.wierzbowa 25 tel. (058) tel. fax (058) edbud7@wp.pl NIP: Bank Pocztowy S.A. Oddział Okrgowy Gdask TYTUŁ: ADRES OBIEKTU: OBIEKT: OPRACOWANIE: INWESTOR: BRANA: My, niej podpisani posiadajcy odpowiednie uprawnienia i nalecy do Izby Inynierów Budownictwa owiadczamy zgodnie z art. 20 ust. 4 Prawo Budowlane, e niniejszy projekt budowlany został wykonany zgodnie z obowizujcymi przepisami oraz zasadami wiedzy technicznej. Funkcja Imi i nazwisko, uprawnienia budowlane Podpis Projektant Sprawdzajcy Kierownik zakładu upr. bud. nr 0503/97/U upr. bud. nr 0378/97/U upr. bud. nr 2246 / 85 Gdynia, grudzie 2008r.

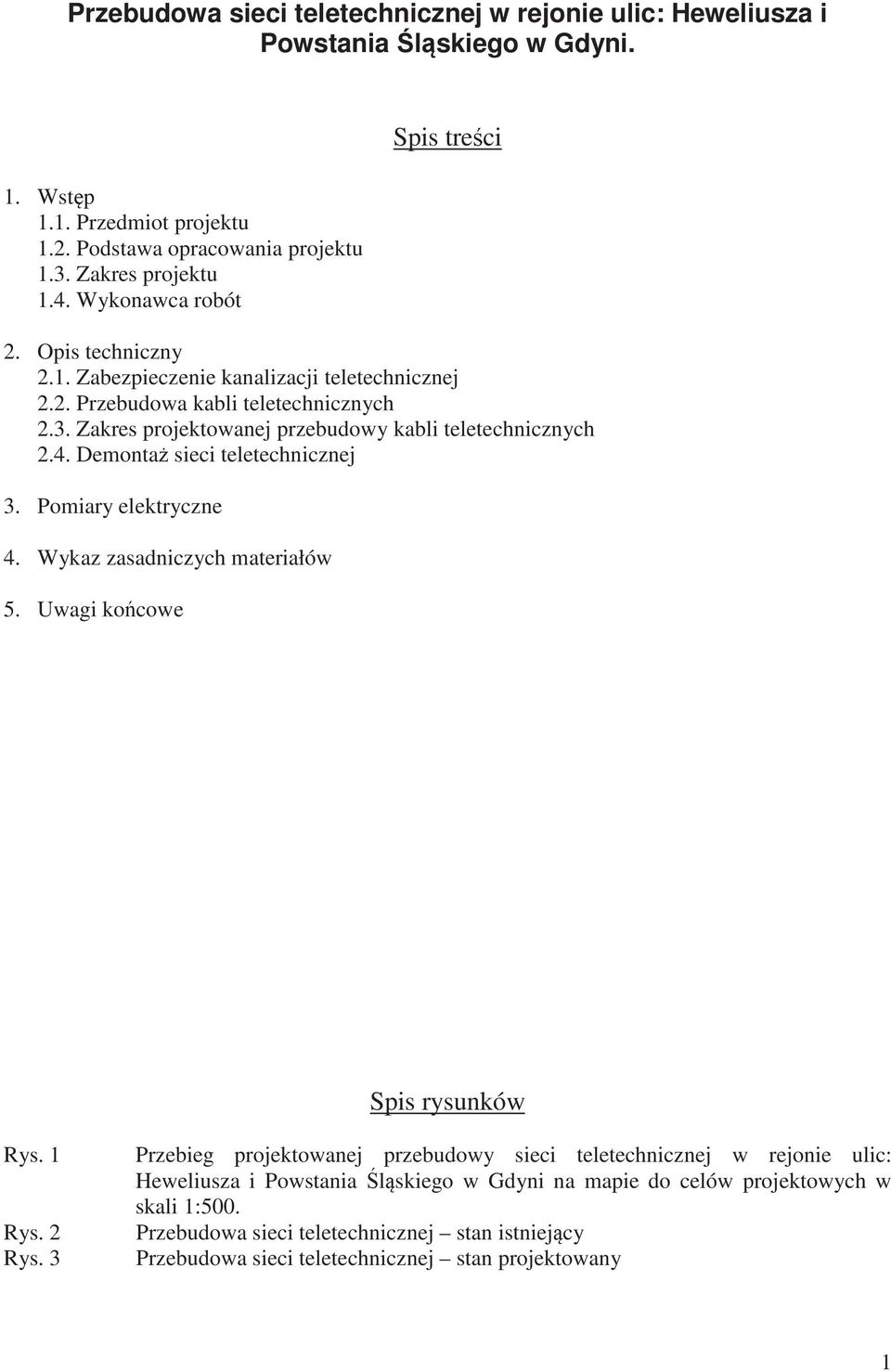

2 Przebudowa sieci teletechnicznej w rejonie ulic: Heweliusza i Powstania lskiego w Gdyni. Spis treci 1. Wstp 1.1. Przedmiot projektu 1.2. Podstawa opracowania projektu 1.3. Zakres projektu 1.4. Wykonawca robót 2. Opis techniczny 2.1. Zabezpieczenie kanalizacji teletechnicznej 2.2. Przebudowa kabli teletechnicznych 2.3. Zakres projektowanej przebudowy kabli teletechnicznych 2.4. Demonta sieci teletechnicznej 3. Pomiary elektryczne 4. Wykaz zasadniczych materiałów 5. Uwagi kocowe Rys. 1 Rys. 2 Rys. 3 Spis rysunków Przebieg projektowanej przebudowy sieci teletechnicznej w rejonie ulic: Heweliusza i Powstania lskiego w Gdyni na mapie do celów projektowych w skali 1:500. Przebudowa sieci teletechnicznej stan istniejcy Przebudowa sieci teletechnicznej stan projektowany 1

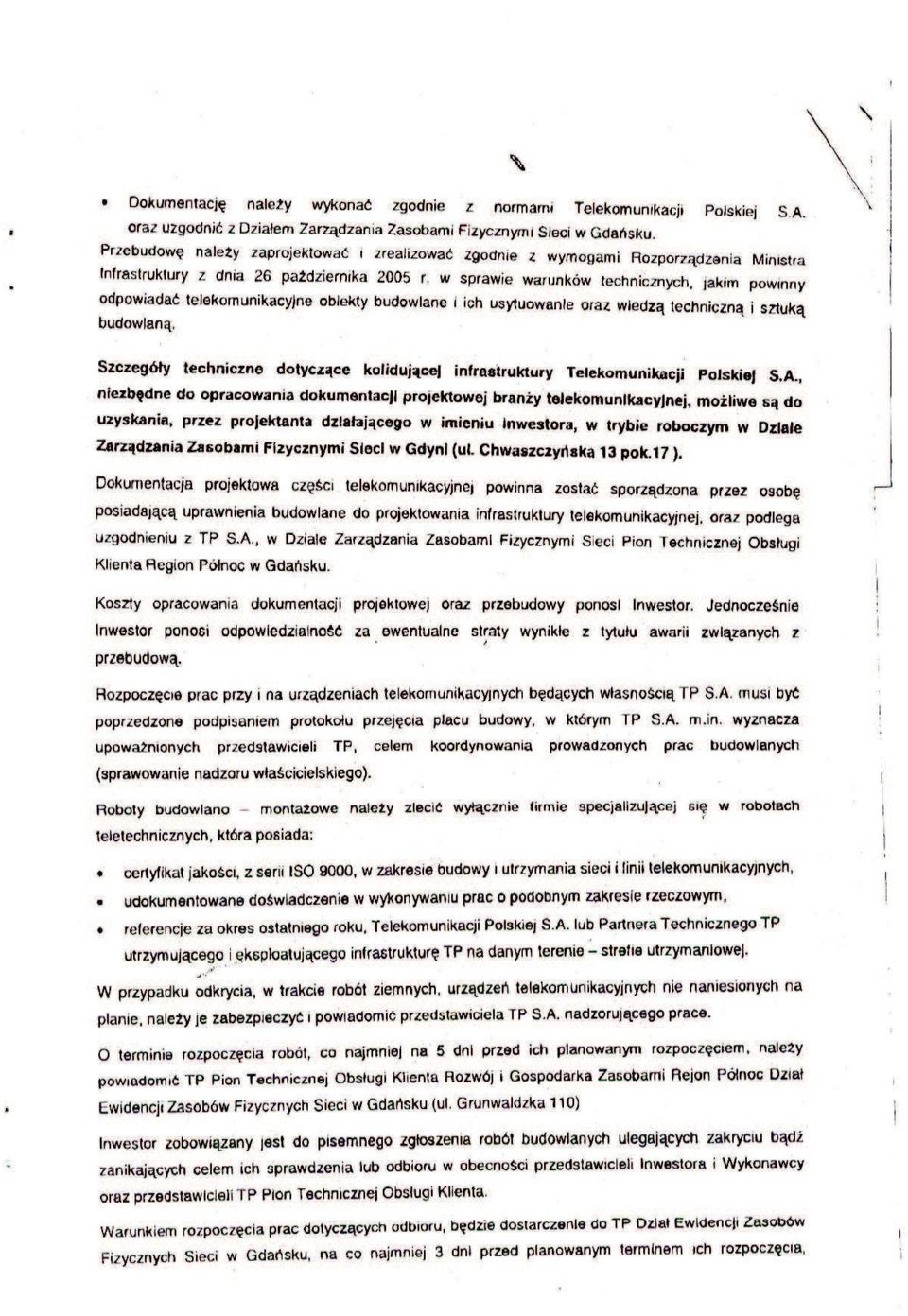

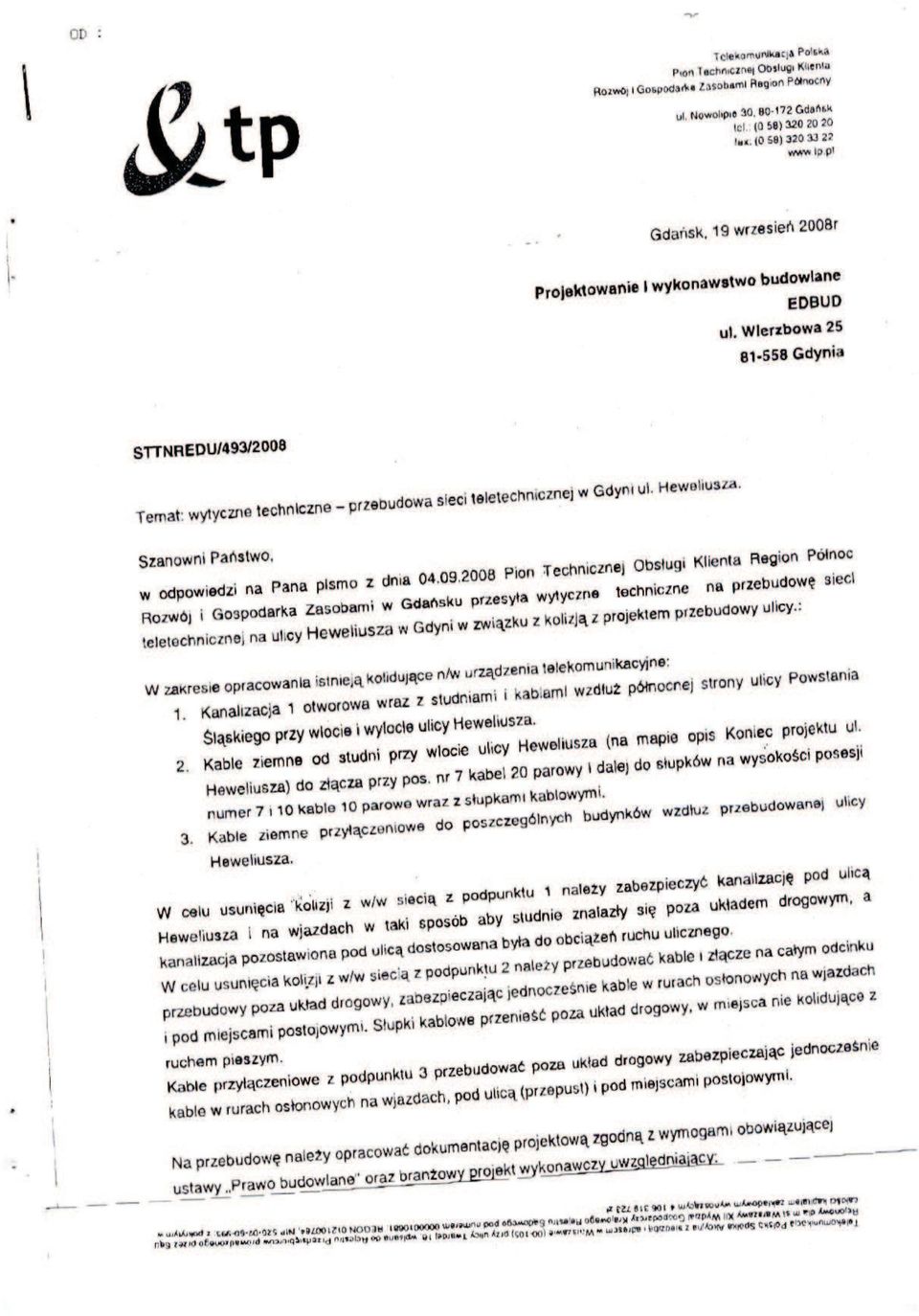

3 1. Wstp 1.1. Przedmiot projektu Przedmiotem niniejszego projektu jest przebudowa i zabezpieczenie kolidujcej sieci teletechnicznej w rejonie ulic: Heweliusza i Powstania lskiego w Gdyni w zwizku z projektowan przebudow ulicy Heweliusza Podstawa opracowania projektu Podstaw opracowania projektu stanowi: zlecenie z Urzdu Miasta Gdynia na przebudow ulicy Heweliusza wraz z przebudow kolidujcej infrastruktury technicznej warunki techniczne nr STTNREDU/493/2008 z dnia wydane przez TP S.A. Pion Technicznej Obsługi Klienta w Gdasku mapa do celów projektowych w skali 1:500 aktualnie obowizujce normy, przepisy i zarzdzenia branowe 1.3. Zakres projektu Projekt niniejszy obejmuje nastpujcy zakres rzeczowy robót: zabezpieczenie kanalizacji 4 i 1 otworowej przebudow kabli teletechnicznych oraz zabezpieczenie istniejcych 1.4. Wykonawca robót Wykonawc robót powinno by przedsibiorstwo specjalizujce si w wykonawstwie robót teletechnicznych oraz posiadajce pracowników z odpowiednimi uprawnieniami. 2. Opis techniczny W zwizku z projektowan przebudow ulicy Heweliusza w Gdyni zaistniała potrzeba przebudowy istniejcej sieci teletechnicznej oraz przełczenia istniejcych kabli rozdzielczych i przyłczy telekomunikacyjnych Zabezpieczenie kanalizacji teletechnicznej W zwizku z planowan przebudow ulicy Heweliusza zachodzi konieczno zabezpieczenia istniejcej kanalizacji teletechnicznej pod planowanymi wjazdami. W tym celu naley istniejce cigi kanalizacji zabezpieczy rurami dwudzielnymi Arota typu A120PS. Zakres planowanej kanalizacji do zabezpieczenia pokazano na rysunku T Przebudowa kabli teletechnicznych W zwizku z planowan przebudow ulicy Heweliusza konieczne jest przesunicie słupków kablowych R-1A66 oraz R-1A67 oraz przebudowa kabli rozdzielczych 10x/66-67 oraz 5x4/66 i 5x4/67. W tym celu naley wybudowa nowe odcinki kabla rozdzielczego 10x4/66-67 oraz 5x4/66 i 5x4/67 zgodnie z rysunkami T-1 oraz T-3. Na 2

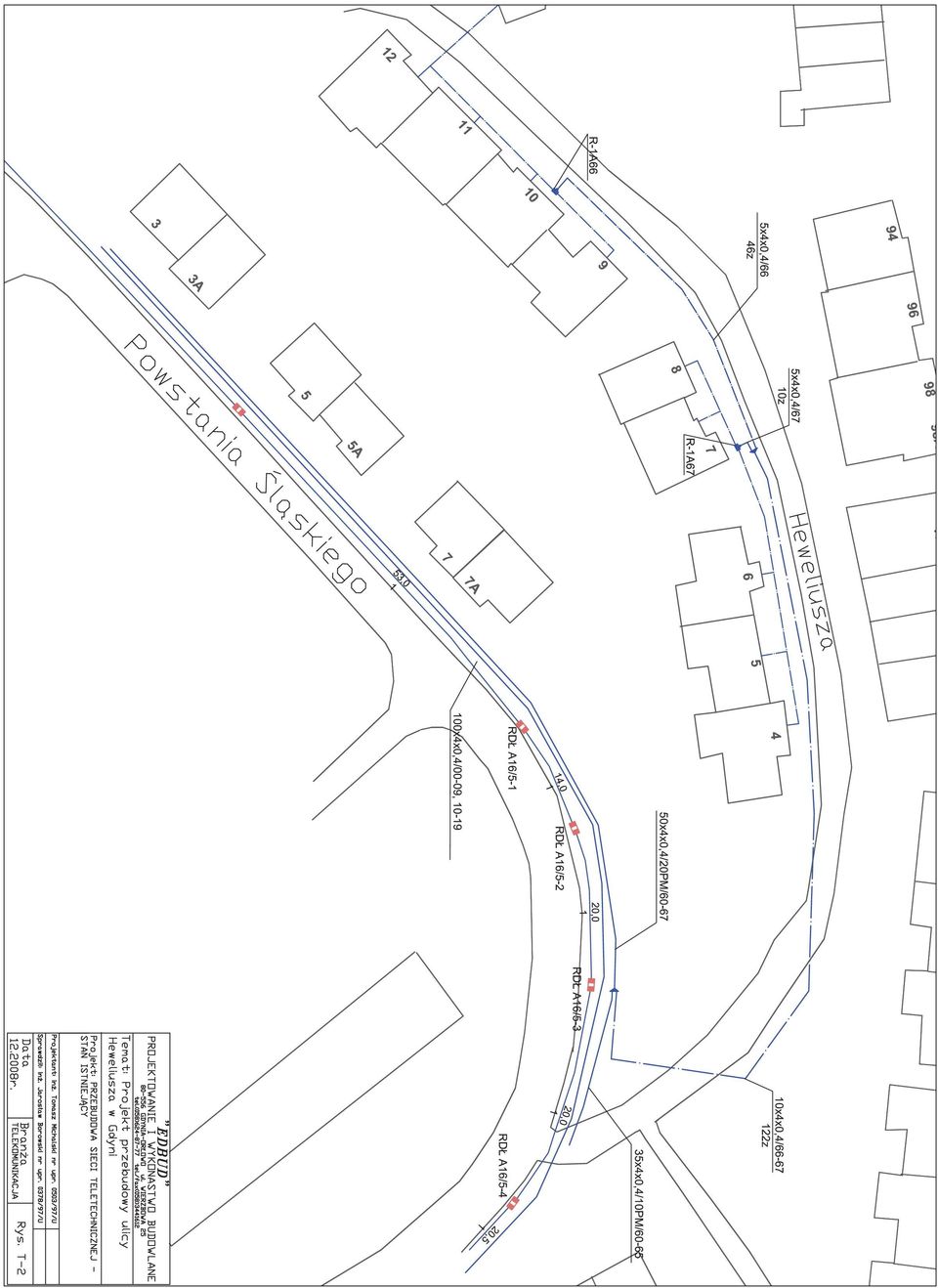

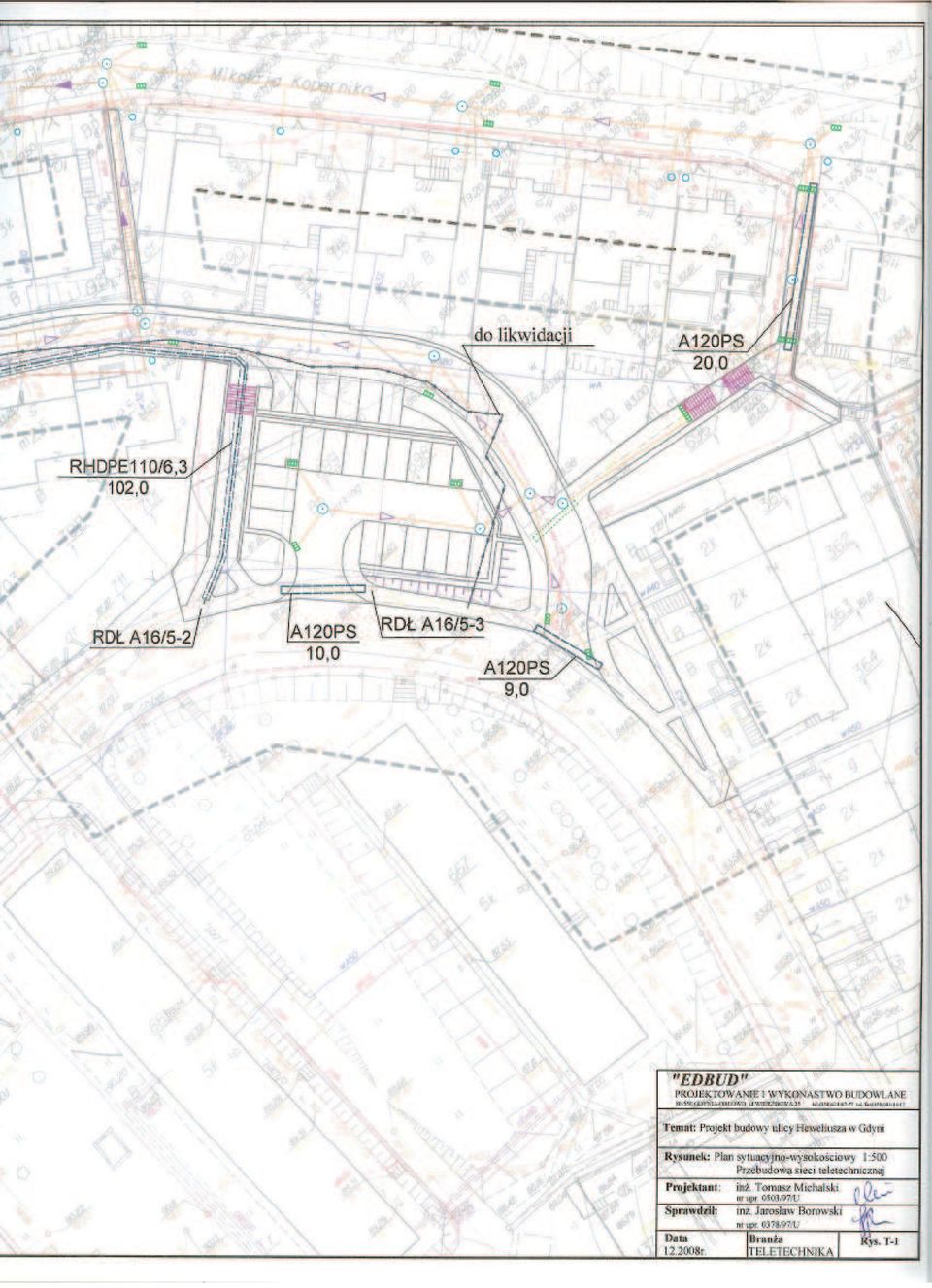

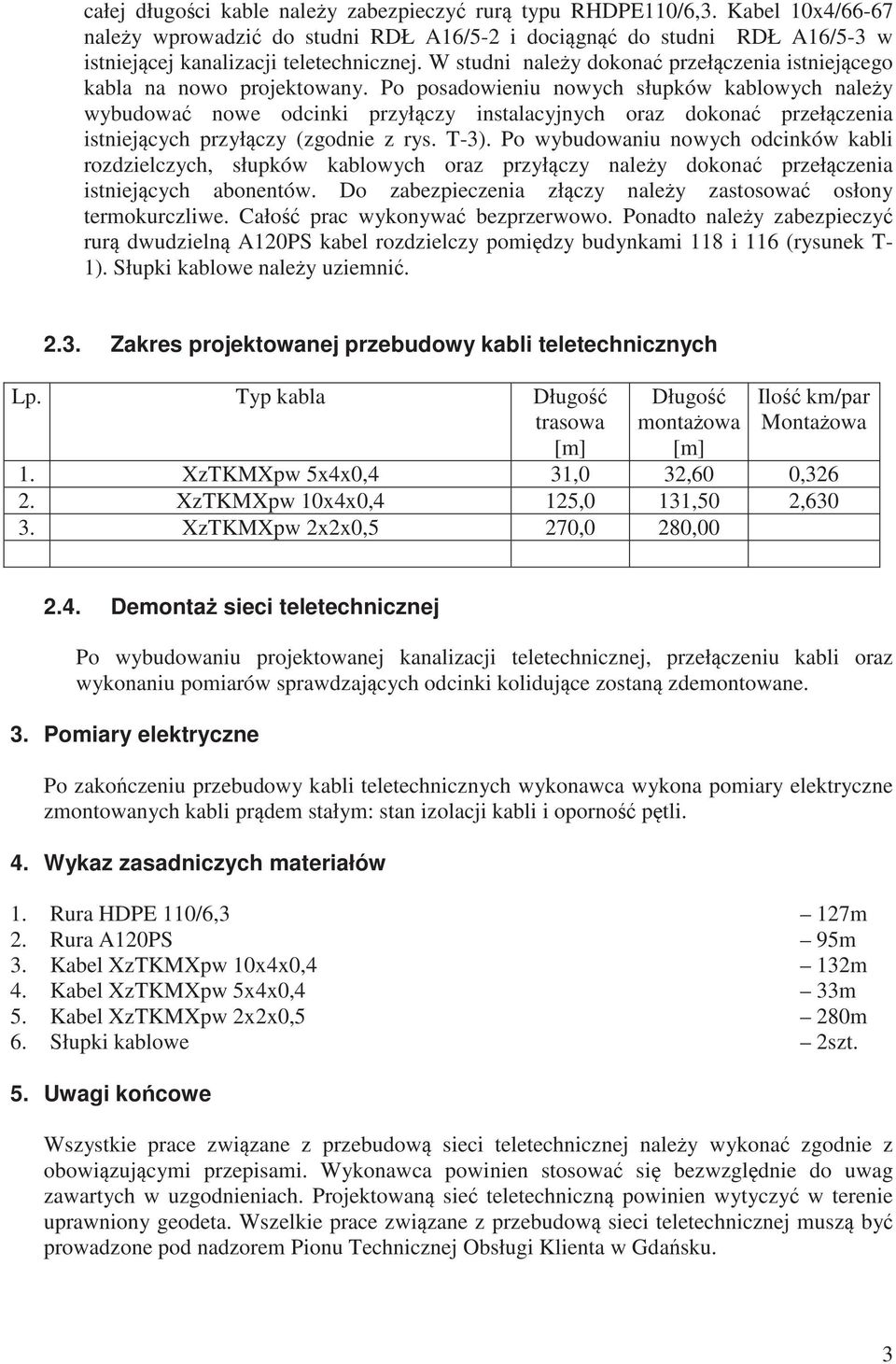

4 całej długoci kable naley zabezpieczy rur typu RHDPE110/6,3. Kabel 10x4/66-67 naley wprowadzi do studni RDŁ A16/5-2 i docign do studni RDŁ A16/5-3 w istniejcej kanalizacji teletechnicznej. W studni naley dokona przełczenia istniejcego kabla na nowo projektowany. Po posadowieniu nowych słupków kablowych naley wybudowa nowe odcinki przyłczy instalacyjnych oraz dokona przełczenia istniejcych przyłczy (zgodnie z rys. T-3). Po wybudowaniu nowych odcinków kabli rozdzielczych, słupków kablowych oraz przyłczy naley dokona przełczenia istniejcych abonentów. Do zabezpieczenia złczy naley zastosowa osłony termokurczliwe. Cało prac wykonywa bezprzerwowo. Ponadto naley zabezpieczy rur dwudzieln A120PS kabel rozdzielczy pomidzy budynkami 118 i 116 (rysunek T- 1). Słupki kablowe naley uziemni Zakres projektowanej przebudowy kabli teletechnicznych Lp. Typ kabla Długo trasowa [m] Długo montaowa [m] Ilo km/par Montaowa 1. XzTKMXpw 5x4x0,4 31,0 32,60 0, XzTKMXpw 10x4x0,4 125,0 131,50 2, XzTKMXpw 2x2x0,5 270,0 280, Demonta sieci teletechnicznej Po wybudowaniu projektowanej kanalizacji teletechnicznej, przełczeniu kabli oraz wykonaniu pomiarów sprawdzajcych odcinki kolidujce zostan zdemontowane. 3. Pomiary elektryczne Po zakoczeniu przebudowy kabli teletechnicznych wykonawca wykona pomiary elektryczne zmontowanych kabli prdem stałym: stan izolacji kabli i oporno ptli. 4. Wykaz zasadniczych materiałów 1. Rura HDPE 110/6,3 127m 2. Rura A120PS 95m 3. Kabel XzTKMXpw 10x4x0,4 132m 4. Kabel XzTKMXpw 5x4x0,4 33m 5. Kabel XzTKMXpw 2x2x0,5 280m 6. Słupki kablowe 2szt. 5. Uwagi kocowe Wszystkie prace zwizane z przebudow sieci teletechnicznej naley wykona zgodnie z obowizujcymi przepisami. Wykonawca powinien stosowa si bezwzgldnie do uwag zawartych w uzgodnieniach. Projektowan sie teletechniczn powinien wytyczy w terenie uprawniony geodeta. Wszelkie prace zwizane z przebudow sieci teletechnicznej musz by prowadzone pod nadzorem Pionu Technicznej Obsługi Klienta w Gdasku. 3

5

6

7

8

9

10

11

12
