PROJEKT WYKONAWCZY. Inwestor: Skarb Państwa - Urząd Morski w Szczecinie Pl. Batorego Szczecin

Transkrypt

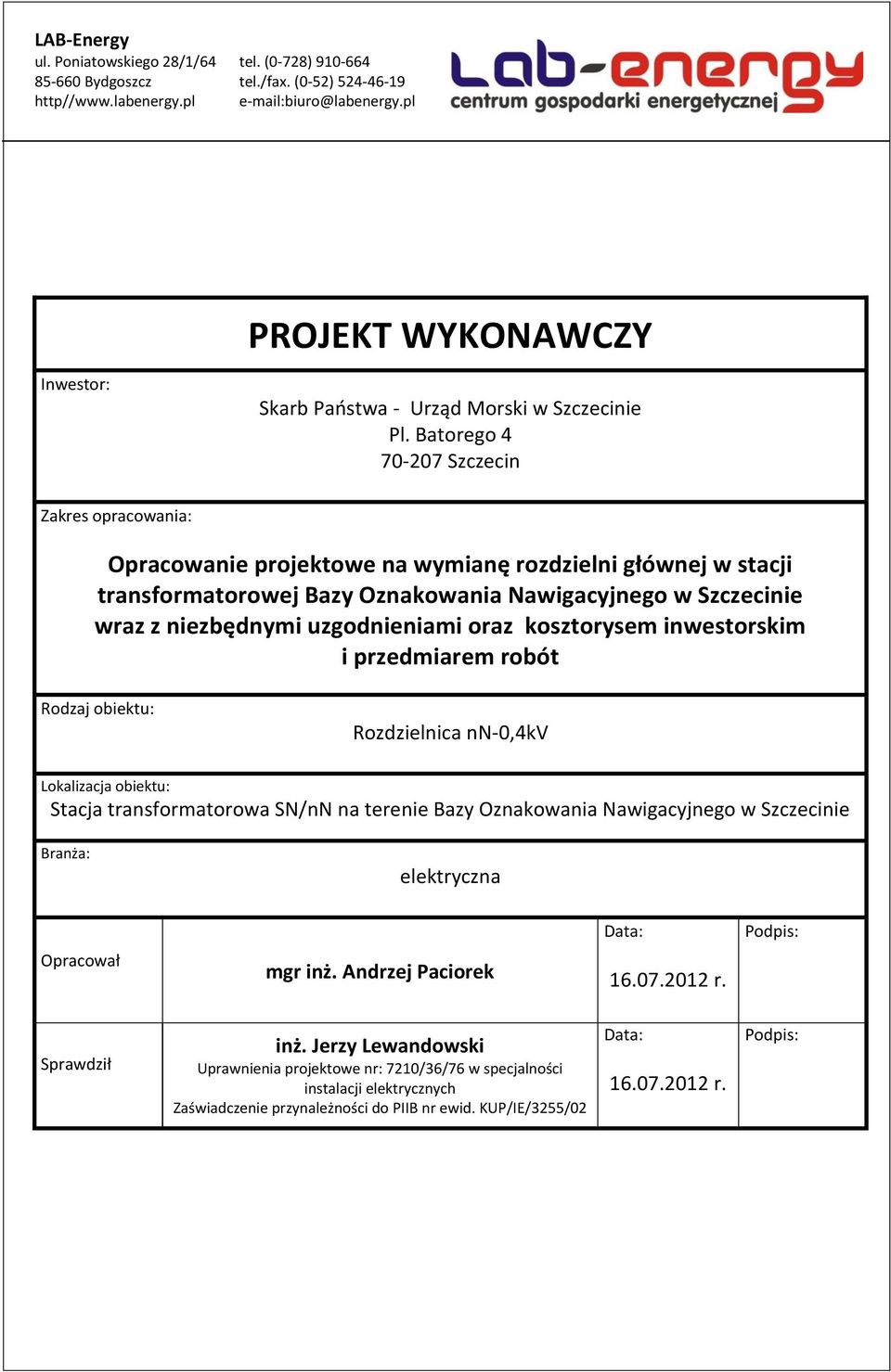

1 LAB-Energy ul. Poniatowskiego 28/1/64 tel. (0-728) Bydgoszcz tel./fax. (0-52) http// PROJEKT WYKONAWCZY Inwestor: Skarb Państwa - Urząd Morski w Szczecinie Pl. Batorego Szczecin Zakres opracowania: Opracowanie projektowe na wymianę rozdzielni głównej w stacji transformatorowej wraz z niezbędnymi uzgodnieniami oraz kosztorysem inwestorskim i przedmiarem robót Rodzaj obiektu: Rozdzielnica nn-0,4kv Lokalizacja obiektu: Stacja transformatorowa SN/nN na terenie Branża: elektryczna Data: Podpis: Opracował mgr inż. Andrzej Paciorek r. Sprawdził inż. Jerzy Lewandowski Uprawnienia projektowe nr: 7210/36/76 w specjalności instalacji elektrycznych Zaświadczenie przynależności do PIIB nr ewid. KUP/IE/3255/02 Data: r. Podpis:

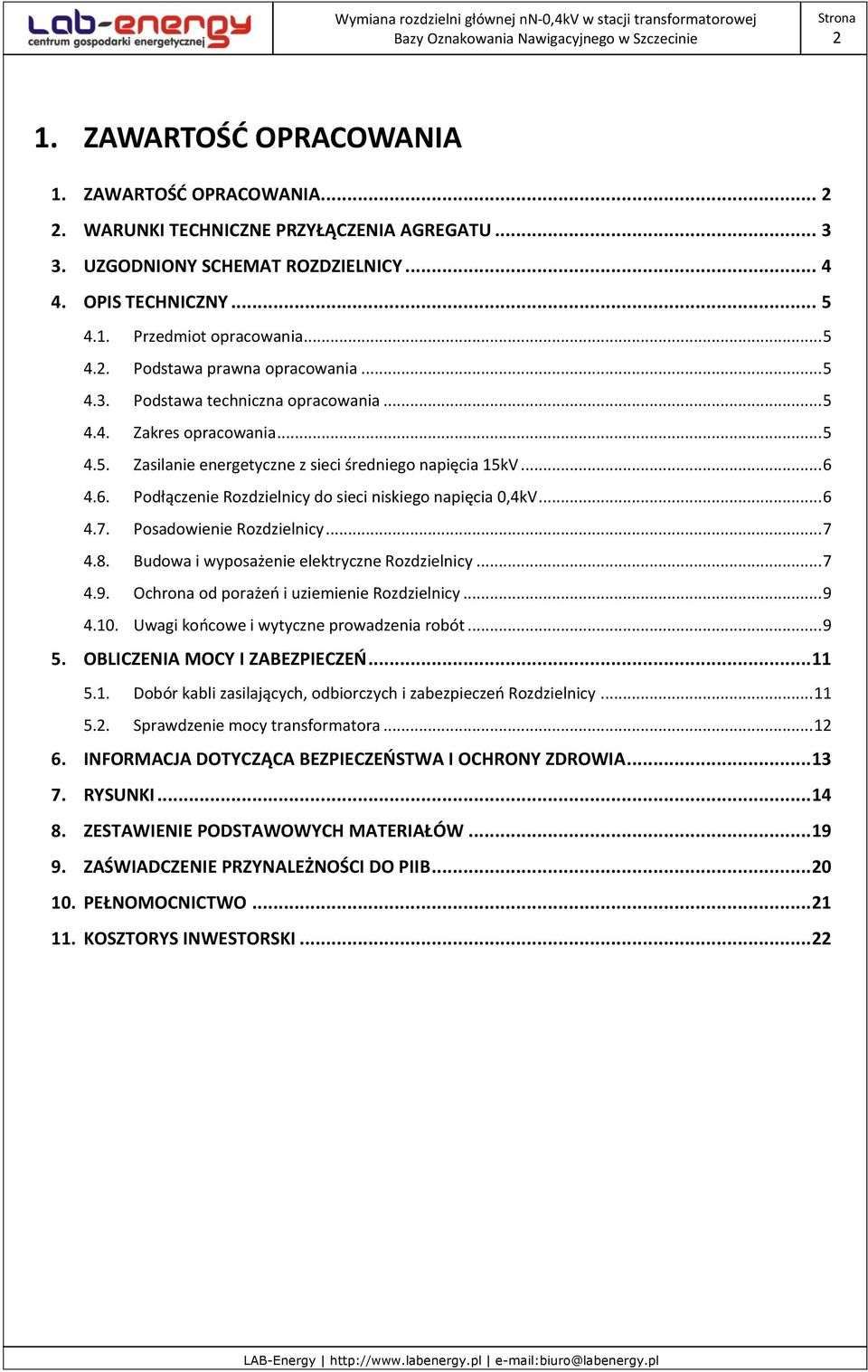

2 2 1. ZAWARTOŚĆ OPRACOWANIA 1. ZAWARTOŚĆ OPRACOWANIA WARUNKI TECHNICZNE PRZYŁĄCZENIA AGREGATU UZGODNIONY SCHEMAT ROZDZIELNICY OPIS TECHNICZNY Przedmiot opracowania Podstawa prawna opracowania Podstawa techniczna opracowania Zakres opracowania Zasilanie energetyczne z sieci średniego napięcia 15kV Podłączenie Rozdzielnicy do sieci niskiego napięcia 0,4kV Posadowienie Rozdzielnicy Budowa i wyposażenie elektryczne Rozdzielnicy Ochrona od porażeń i uziemienie Rozdzielnicy Uwagi końcowe i wytyczne prowadzenia robót OBLICZENIA MOCY I ZABEZPIECZEŃ Dobór kabli zasilających, odbiorczych i zabezpieczeń Rozdzielnicy Sprawdzenie mocy transformatora INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA RYSUNKI ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW ZAŚWIADCZENIE PRZYNALEŻNOŚCI DO PIIB PEŁNOMOCNICTWO KOSZTORYS INWESTORSKI... 22

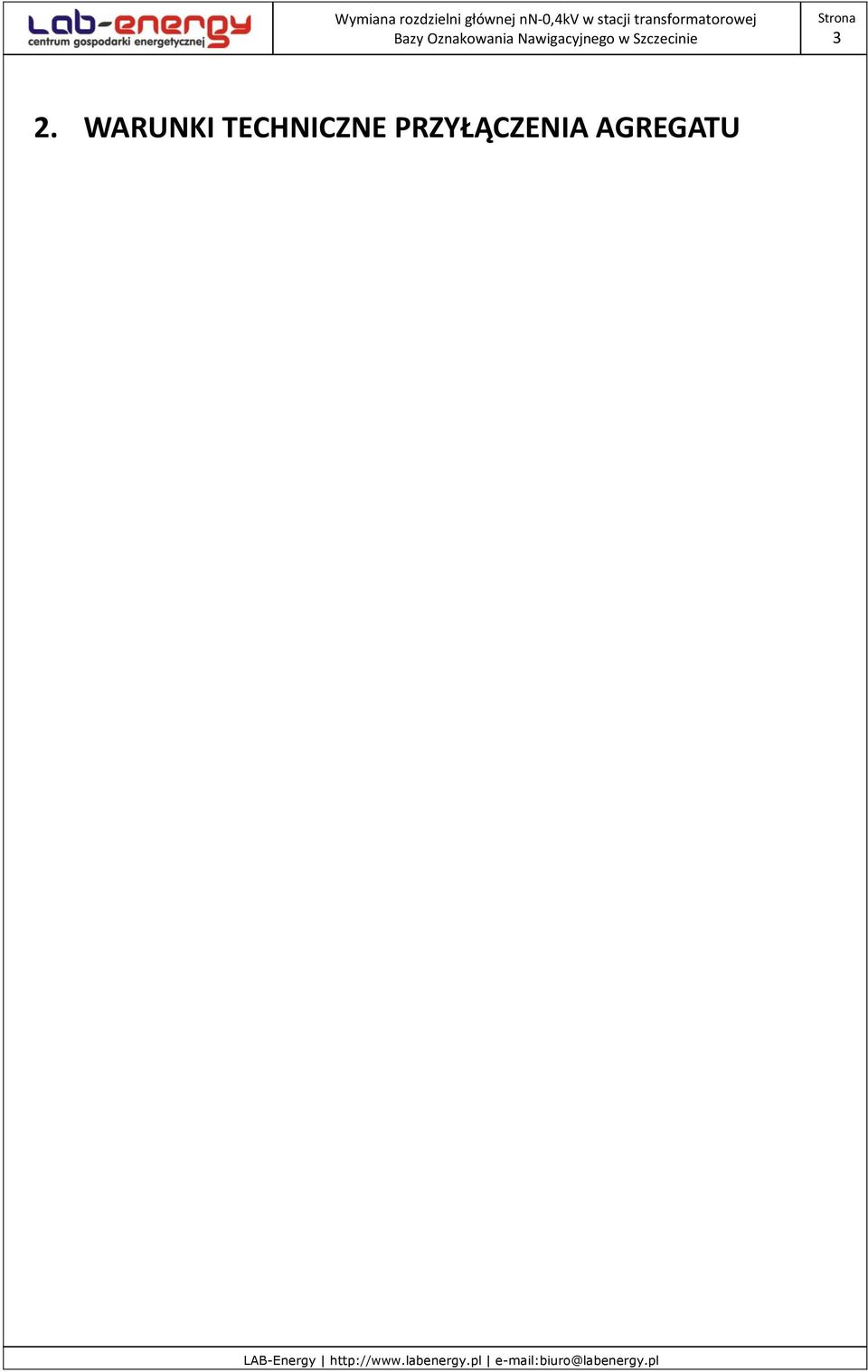

3 3 2. WARUNKI TECHNICZNE PRZYŁĄCZENIA AGREGATU

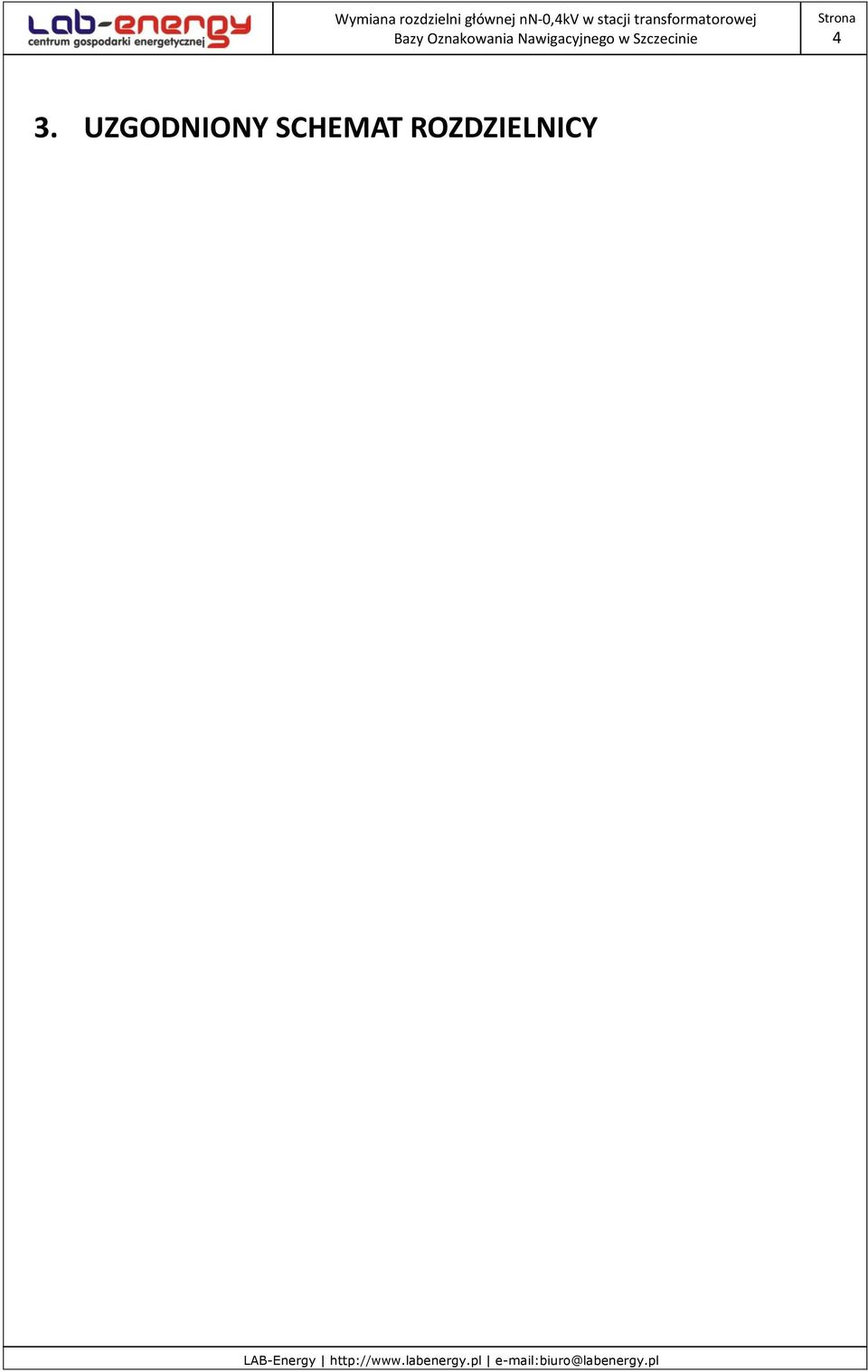

4 4 3. UZGODNIONY SCHEMAT ROZDZIELNICY

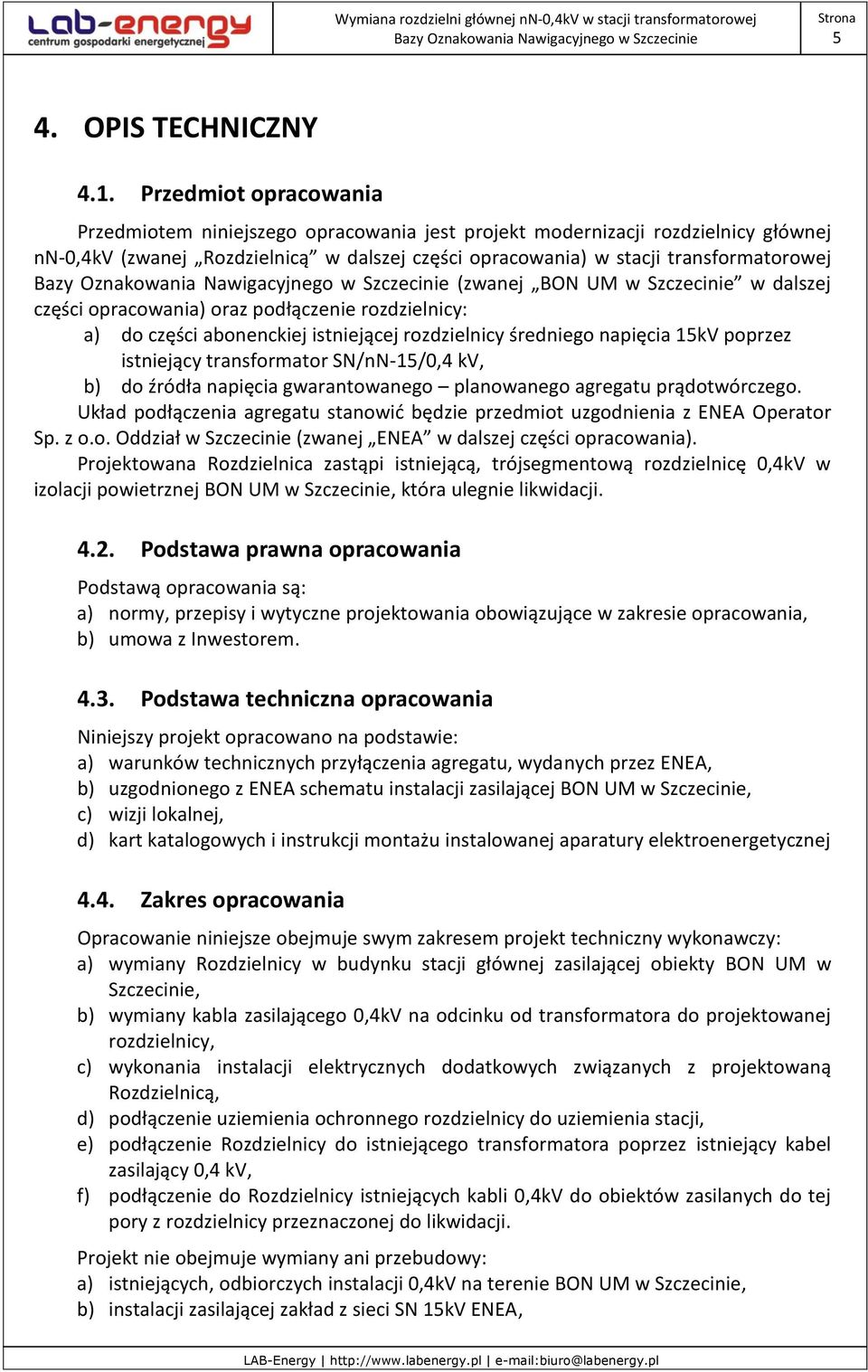

5 5 4. OPIS TECHNICZNY 4.1. Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt modernizacji rozdzielnicy głównej nn-0,4kv (zwanej Rozdzielnicą w dalszej części opracowania) w stacji transformatorowej (zwanej BON UM w Szczecinie w dalszej części opracowania) oraz podłączenie rozdzielnicy: a) do części abonenckiej istniejącej rozdzielnicy średniego napięcia 15kV poprzez istniejący transformator SN/nN-15/0,4 kv, b) do źródła napięcia gwarantowanego planowanego agregatu prądotwórczego. Układ podłączenia agregatu stanowić będzie przedmiot uzgodnienia z ENEA Operator Sp. z o.o. Oddział w Szczecinie (zwanej ENEA w dalszej części opracowania). Projektowana Rozdzielnica zastąpi istniejącą, trójsegmentową rozdzielnicę 0,4kV w izolacji powietrznej BON UM w Szczecinie, która ulegnie likwidacji Podstawa prawna opracowania Podstawą opracowania są: a) normy, przepisy i wytyczne projektowania obowiązujące w zakresie opracowania, b) umowa z Inwestorem Podstawa techniczna opracowania Niniejszy projekt opracowano na podstawie: a) warunków technicznych przyłączenia agregatu, wydanych przez ENEA, b) uzgodnionego z ENEA schematu instalacji zasilającej BON UM w Szczecinie, c) wizji lokalnej, d) kart katalogowych i instrukcji montażu instalowanej aparatury elektroenergetycznej 4.4. Zakres opracowania Opracowanie niniejsze obejmuje swym zakresem projekt techniczny wykonawczy: a) wymiany Rozdzielnicy w budynku stacji głównej zasilającej obiekty BON UM w Szczecinie, b) wymiany kabla zasilającego 0,4kV na odcinku od transformatora do projektowanej rozdzielnicy, c) wykonania instalacji elektrycznych dodatkowych związanych z projektowaną Rozdzielnicą, d) podłączenie uziemienia ochronnego rozdzielnicy do uziemienia stacji, e) podłączenie Rozdzielnicy do istniejącego transformatora poprzez istniejący kabel zasilający 0,4 kv, f) podłączenie do Rozdzielnicy istniejących kabli 0,4kV do obiektów zasilanych do tej pory z rozdzielnicy przeznaczonej do likwidacji. Projekt nie obejmuje wymiany ani przebudowy: a) istniejących, odbiorczych instalacji 0,4kV na terenie BON UM w Szczecinie, b) instalacji zasilającej zakład z sieci SN 15kV ENEA,

6 6 c) układu rozliczeniowego energii elektrycznej z jego dostosowaniem do wymagań OSD Zasilanie energetyczne z sieci średniego napięcia 15kV Aktualnie zakład zasilany jest z wnętrzowej stacji transformatorowej 15/0,4 kv nr 092. Stacja składa się z jednej komory transformatora, pomieszczenia rozdzielnicy 0,4kV i pomieszczenia rozdzielnicy 15kV. Rozdzielnica 15 kv podzielona jest na dwie części: część OSD (ENEA) oraz część abonencka (BON UM w Szczecinie). Stacja jest głównym punktem zasilającym zakład. Zasilanie stacji z sieci ENEA odbywa się z kierunków: stacja ŚWIATOWIDA 26 nr 0762 oraz stacja MAK nr Zarówno rozdzielnica 15kV jak i transformator nie podlegają modernizacji. Rozdzielnica będzie zasilana z pola nr 5 istniejącej rozdzielnicy 15kV poprzez istniejący transformator 15/0,4kV o mocy 160kVA. Inwestor nie zakłada jego wymiany. Aktualnie moc transformatora nie jest w pełni wykorzystana. Komora w części transformatorowej stacji dostosowana jest do ewentualnego zainstalowania transformatora o większej mocy. Zasilanie z transformatora aktualnie prowadzone jest kablem 4x(YKXS 1x240). Średnica kabla spełnia warunek wymaganej obciążalności. Zakłada się wymianę istniejącego kabla zasilającego na nowy tego samego typu podczas wymiany rozdzielnicy Podłączenie Rozdzielnicy do sieci niskiego napięcia 0,4kV Sposób wykonania przebudowy istniejącego układu elektroenergetycznego 0,4kV wynika z planowanej rozbudowy obiektów BON UM w Szczecinie. Schemat ideowy projektowanej przebudowy został przedstawiony na rysunku nr 1. Podczas projektowania Rozdzielnicy uwzględniono jej zasilanie z jednego transformatora o mocy 160 kva. Przy sprawdzeniu parametrów transformatora uwzględniono możliwość wzrostu mocy. Podczas doboru aparatury toru zasilającego brano pod uwagę możliwość zwiększenia mocy do 250 kva. Sposób wprowadzenia kabla zasilającego z transformatora oraz agregatu prądotwórczego a także kabli od odbiorników nie ulegnie zmianie. Kable wprowadzone zostaną od dołu, z kanału kablowego. Agregat prądotwórczy podłączony zostanie poprzez istniejące, zewnętrzne gniazdo trójfazowe typu 135 prod. PCE o obciążalności 63A. Do połączenia Rozdzielnicy z urządzeniami odbiorczymi zakłada się wykorzystanie istniejących kabli. Kable, po odłączeniu w polach odpływowych należy wprowadzić do projektowanej Rozdzielnicy. Ew, brakujące odcinki kabli należy przedłużać poprzez wstawki kablowe typu YKY o takiej samej średnicy co kabel istniejący i łączyć za pomocą muf przelotowych, termokurczliwych 1kV ze złączkami śrubowymi np. produkcji Ensto. Kable podłączane do łączników zakończyć końcówkami kablowymi do zaprasowania np. produkcji firmy Erko. Końcówki kablowe powinny być dostosowane do typu kabla, jego napięcia znamionowego, przekroju oraz sposobu podłączenia do aparatu. Dla prawidłowego montażu końcówek należy stosować karty montażowe, udostępniane przez producenta. W miejscach wprowadzenia do Rozdzielnicy pozostawić odpowiednie zapasy kabli oraz oznaczyć kable za pomocą trwałych tabliczek Rozliczeniowy pomiar energii W rozdzielni 0,4 kv znajduje się szafa TL układu rozliczeniowego energii elektrycznej. Liczniki należy podłączyć poprzez listwę kontrolno-pomiarową z przekładnikami prądowymi 0,4 kv (obwody prądowe) oraz bezpośrednio do szyn zasilających (obwody napięciowe).

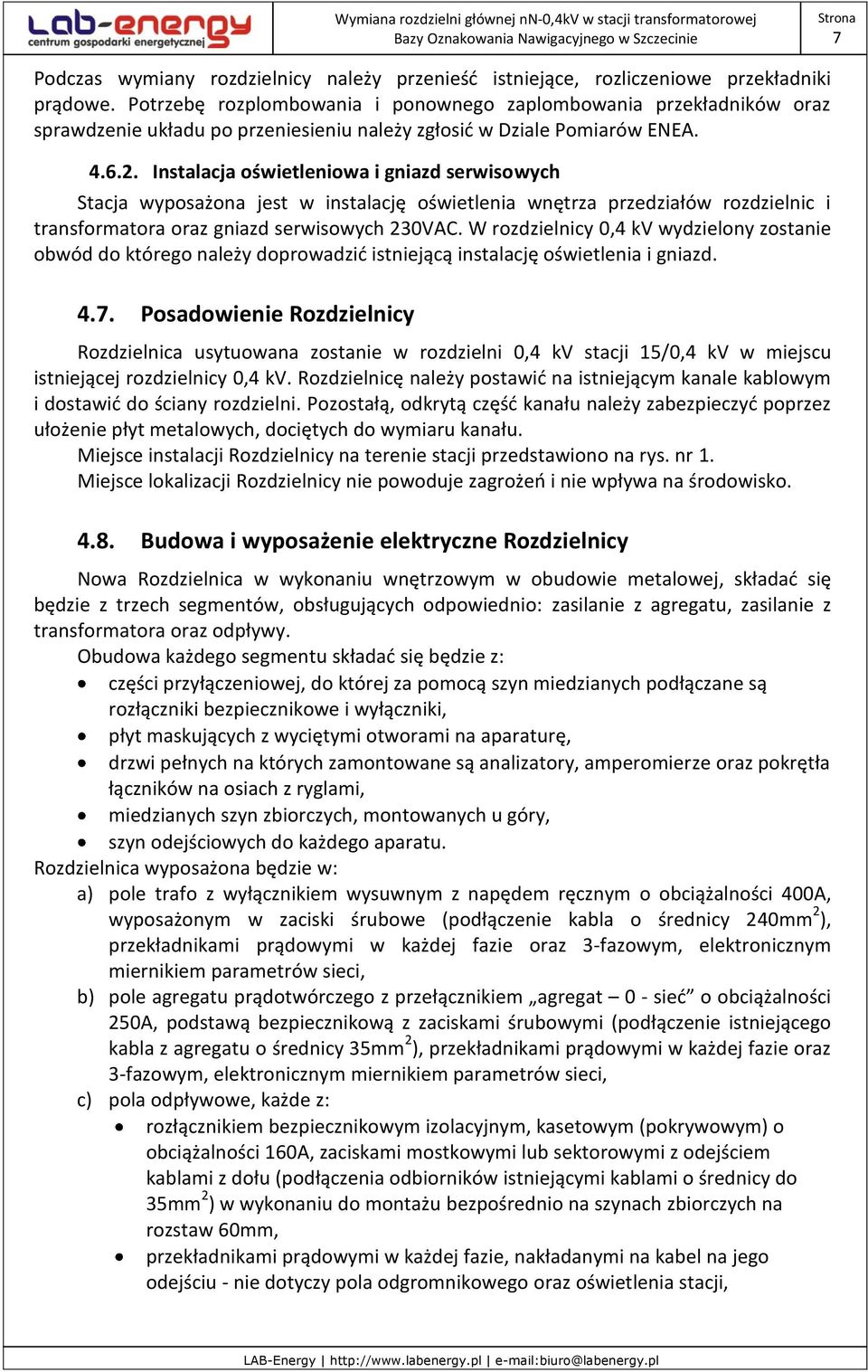

7 7 Podczas wymiany rozdzielnicy należy przenieść istniejące, rozliczeniowe przekładniki prądowe. Potrzebę rozplombowania i ponownego zaplombowania przekładników oraz sprawdzenie układu po przeniesieniu należy zgłosić w Dziale Pomiarów ENEA Instalacja oświetleniowa i gniazd serwisowych Stacja wyposażona jest w instalację oświetlenia wnętrza przedziałów rozdzielnic i transformatora oraz gniazd serwisowych 230VAC. W rozdzielnicy 0,4 kv wydzielony zostanie obwód do którego należy doprowadzić istniejącą instalację oświetlenia i gniazd Posadowienie Rozdzielnicy Rozdzielnica usytuowana zostanie w rozdzielni 0,4 kv stacji 15/0,4 kv w miejscu istniejącej rozdzielnicy 0,4 kv. Rozdzielnicę należy postawić na istniejącym kanale kablowym i dostawić do ściany rozdzielni. Pozostałą, odkrytą część kanału należy zabezpieczyć poprzez ułożenie płyt metalowych, dociętych do wymiaru kanału. Miejsce instalacji Rozdzielnicy na terenie stacji przedstawiono na rys. nr 1. Miejsce lokalizacji Rozdzielnicy nie powoduje zagrożeń i nie wpływa na środowisko Budowa i wyposażenie elektryczne Rozdzielnicy Nowa Rozdzielnica w wykonaniu wnętrzowym w obudowie metalowej, składać się będzie z trzech segmentów, obsługujących odpowiednio: zasilanie z agregatu, zasilanie z transformatora oraz odpływy. Obudowa każdego segmentu składać się będzie z: części przyłączeniowej, do której za pomocą szyn miedzianych podłączane są rozłączniki bezpiecznikowe i wyłączniki, płyt maskujących z wyciętymi otworami na aparaturę, drzwi pełnych na których zamontowane są analizatory, amperomierze oraz pokrętła łączników na osiach z ryglami, miedzianych szyn zbiorczych, montowanych u góry, szyn odejściowych do każdego aparatu. Rozdzielnica wyposażona będzie w: a) pole trafo z wyłącznikiem wysuwnym z napędem ręcznym o obciążalności 400A, wyposażonym w zaciski śrubowe (podłączenie kabla o średnicy 240mm 2 ), przekładnikami prądowymi w każdej fazie oraz 3-fazowym, elektronicznym miernikiem parametrów sieci, b) pole agregatu prądotwórczego z przełącznikiem agregat 0 - sieć o obciążalności 250A, podstawą bezpiecznikową z zaciskami śrubowymi (podłączenie istniejącego kabla z agregatu o średnicy 35mm 2 ), przekładnikami prądowymi w każdej fazie oraz 3-fazowym, elektronicznym miernikiem parametrów sieci, c) pola odpływowe, każde z: rozłącznikiem bezpiecznikowym izolacyjnym, kasetowym (pokrywowym) o obciążalności 160A, zaciskami mostkowymi lub sektorowymi z odejściem kablami z dołu (podłączenia odbiorników istniejącymi kablami o średnicy do 35mm 2 ) w wykonaniu do montażu bezpośrednio na szynach zbiorczych na rozstaw 60mm, przekładnikami prądowymi w każdej fazie, nakładanymi na kabel na jego odejściu - nie dotyczy pola odgromnikowego oraz oświetlenia stacji,

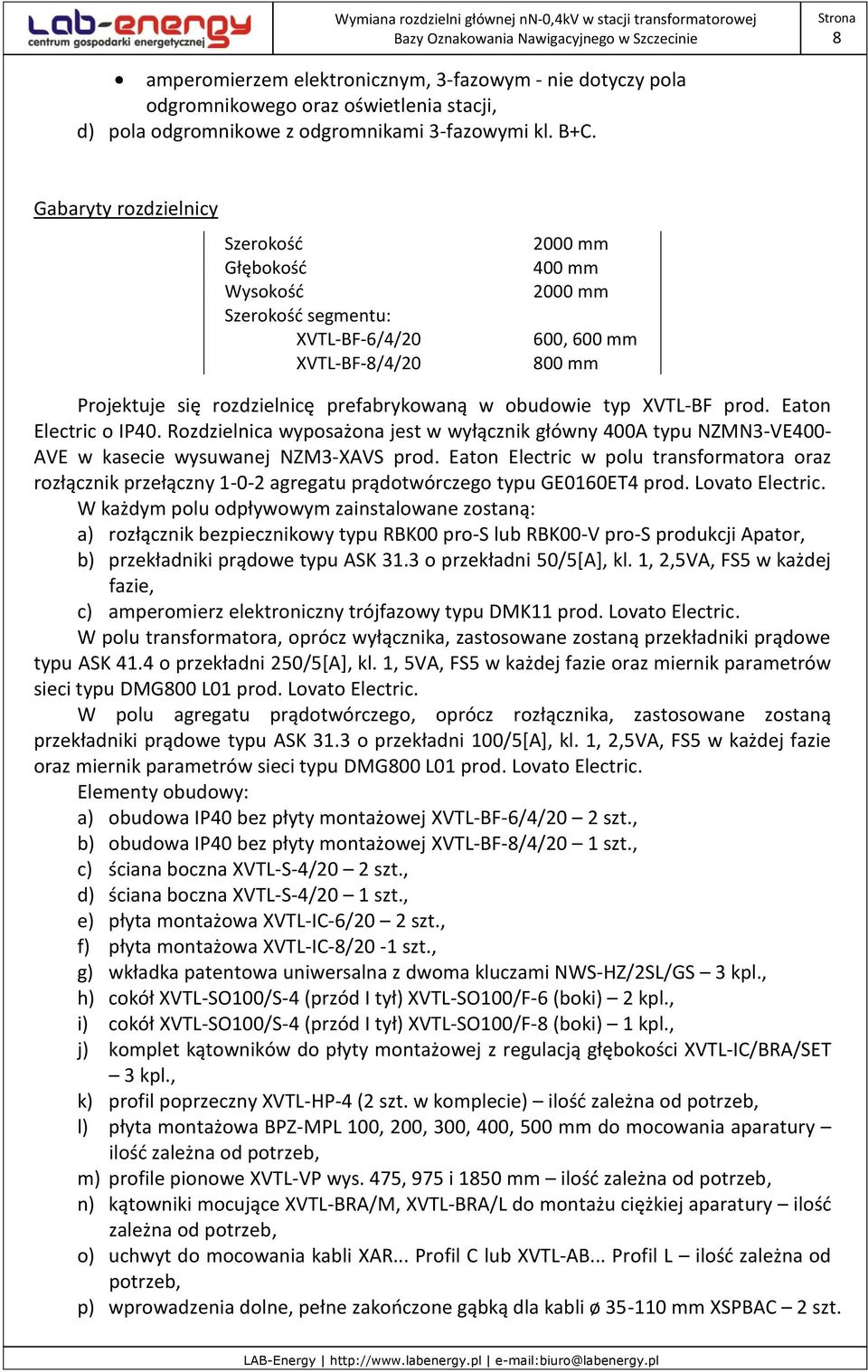

8 8 amperomierzem elektronicznym, 3-fazowym - nie dotyczy pola odgromnikowego oraz oświetlenia stacji, d) pola odgromnikowe z odgromnikami 3-fazowymi kl. B+C. Gabaryty rozdzielnicy Szerokość Głębokość Wysokość Szerokość segmentu: XVTL-BF-6/4/20 XVTL-BF-8/4/ mm 400 mm 2000 mm 600, 600 mm 800 mm Projektuje się rozdzielnicę prefabrykowaną w obudowie typ XVTL-BF prod. Eaton Electric o IP40. Rozdzielnica wyposażona jest w wyłącznik główny 400A typu NZMN3-VE400- AVE w kasecie wysuwanej NZM3-XAVS prod. Eaton Electric w polu transformatora oraz rozłącznik przełączny agregatu prądotwórczego typu GE0160ET4 prod. Lovato Electric. W każdym polu odpływowym zainstalowane zostaną: a) rozłącznik bezpiecznikowy typu RBK00 pro-s lub RBK00-V pro-s produkcji Apator, b) przekładniki prądowe typu ASK 31.3 o przekładni 50/5[A], kl. 1, 2,5VA, FS5 w każdej fazie, c) amperomierz elektroniczny trójfazowy typu DMK11 prod. Lovato Electric. W polu transformatora, oprócz wyłącznika, zastosowane zostaną przekładniki prądowe typu ASK 41.4 o przekładni 250/5[A], kl. 1, 5VA, FS5 w każdej fazie oraz miernik parametrów sieci typu DMG800 L01 prod. Lovato Electric. W polu agregatu prądotwórczego, oprócz rozłącznika, zastosowane zostaną przekładniki prądowe typu ASK 31.3 o przekładni 100/5[A], kl. 1, 2,5VA, FS5 w każdej fazie oraz miernik parametrów sieci typu DMG800 L01 prod. Lovato Electric. Elementy obudowy: a) obudowa IP40 bez płyty montażowej XVTL-BF-6/4/20 2 szt., b) obudowa IP40 bez płyty montażowej XVTL-BF-8/4/20 1 szt., c) ściana boczna XVTL-S-4/20 2 szt., d) ściana boczna XVTL-S-4/20 1 szt., e) płyta montażowa XVTL-IC-6/20 2 szt., f) płyta montażowa XVTL-IC-8/20-1 szt., g) wkładka patentowa uniwersalna z dwoma kluczami NWS-HZ/2SL/GS 3 kpl., h) cokół XVTL-SO100/S-4 (przód I tył) XVTL-SO100/F-6 (boki) 2 kpl., i) cokół XVTL-SO100/S-4 (przód I tył) XVTL-SO100/F-8 (boki) 1 kpl., j) komplet kątowników do płyty montażowej z regulacją głębokości XVTL-IC/BRA/SET 3 kpl., k) profil poprzeczny XVTL-HP-4 (2 szt. w komplecie) ilość zależna od potrzeb, l) płyta montażowa BPZ-MPL 100, 200, 300, 400, 500 mm do mocowania aparatury ilość zależna od potrzeb, m) profile pionowe XVTL-VP wys. 475, 975 i 1850 mm ilość zależna od potrzeb, n) kątowniki mocujące XVTL-BRA/M, XVTL-BRA/L do montażu ciężkiej aparatury ilość zależna od potrzeb, o) uchwyt do mocowania kabli XAR... Profil C lub XVTL-AB... Profil L ilość zależna od potrzeb, p) wprowadzenia dolne, pełne zakończone gąbką dla kabli ø mm XSPBAC 2 szt.

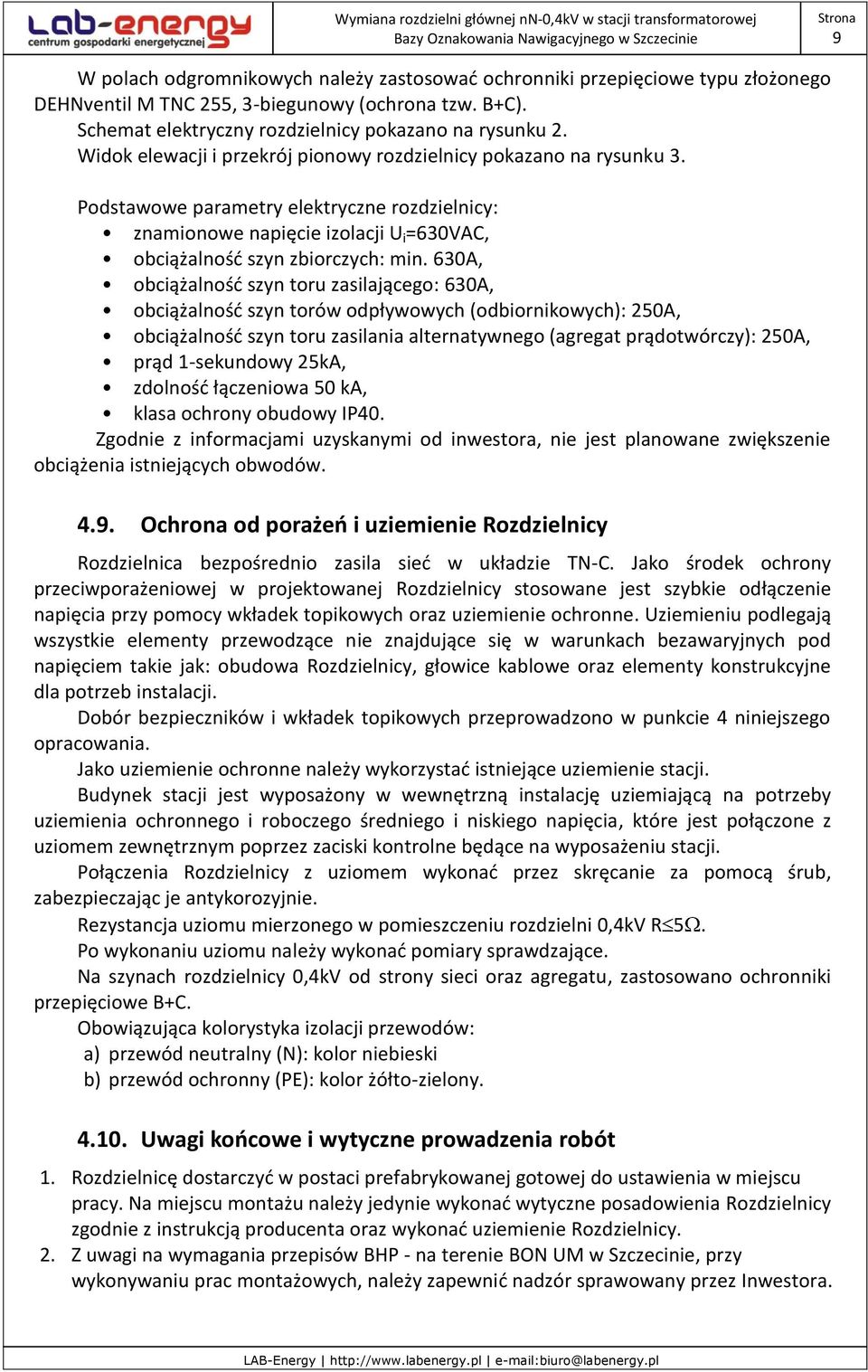

9 9 W polach odgromnikowych należy zastosować ochronniki przepięciowe typu złożonego DEHNventil M TNC 255, 3-biegunowy (ochrona tzw. B+C). Schemat elektryczny rozdzielnicy pokazano na rysunku 2. Widok elewacji i przekrój pionowy rozdzielnicy pokazano na rysunku 3. Podstawowe parametry elektryczne rozdzielnicy: znamionowe napięcie izolacji U i =630VAC, obciążalność szyn zbiorczych: min. 630A, obciążalność szyn toru zasilającego: 630A, obciążalność szyn torów odpływowych (odbiornikowych): 250A, obciążalność szyn toru zasilania alternatywnego (agregat prądotwórczy): 250A, prąd 1-sekundowy 25kA, zdolność łączeniowa 50 ka, klasa ochrony obudowy IP40. Zgodnie z informacjami uzyskanymi od inwestora, nie jest planowane zwiększenie obciążenia istniejących obwodów Ochrona od porażeń i uziemienie Rozdzielnicy Rozdzielnica bezpośrednio zasila sieć w układzie TN-C. Jako środek ochrony przeciwporażeniowej w projektowanej Rozdzielnicy stosowane jest szybkie odłączenie napięcia przy pomocy wkładek topikowych oraz uziemienie ochronne. Uziemieniu podlegają wszystkie elementy przewodzące nie znajdujące się w warunkach bezawaryjnych pod napięciem takie jak: obudowa Rozdzielnicy, głowice kablowe oraz elementy konstrukcyjne dla potrzeb instalacji. Dobór bezpieczników i wkładek topikowych przeprowadzono w punkcie 4 niniejszego opracowania. Jako uziemienie ochronne należy wykorzystać istniejące uziemienie stacji. Budynek stacji jest wyposażony w wewnętrzną instalację uziemiającą na potrzeby uziemienia ochronnego i roboczego średniego i niskiego napięcia, które jest połączone z uziomem zewnętrznym poprzez zaciski kontrolne będące na wyposażeniu stacji. Połączenia Rozdzielnicy z uziomem wykonać przez skręcanie za pomocą śrub, zabezpieczając je antykorozyjnie. Rezystancja uziomu mierzonego w pomieszczeniu rozdzielni 0,4kV R 5. Po wykonaniu uziomu należy wykonać pomiary sprawdzające. Na szynach rozdzielnicy 0,4kV od strony sieci oraz agregatu, zastosowano ochronniki przepięciowe B+C. Obowiązująca kolorystyka izolacji przewodów: a) przewód neutralny (N): kolor niebieski b) przewód ochronny (PE): kolor żółto-zielony Uwagi końcowe i wytyczne prowadzenia robót 1. Rozdzielnicę dostarczyć w postaci prefabrykowanej gotowej do ustawienia w miejscu pracy. Na miejscu montażu należy jedynie wykonać wytyczne posadowienia Rozdzielnicy zgodnie z instrukcją producenta oraz wykonać uziemienie Rozdzielnicy. 2. Z uwagi na wymagania przepisów BHP - na terenie BON UM w Szczecinie, przy wykonywaniu prac montażowych, należy zapewnić nadzór sprawowany przez Inwestora.

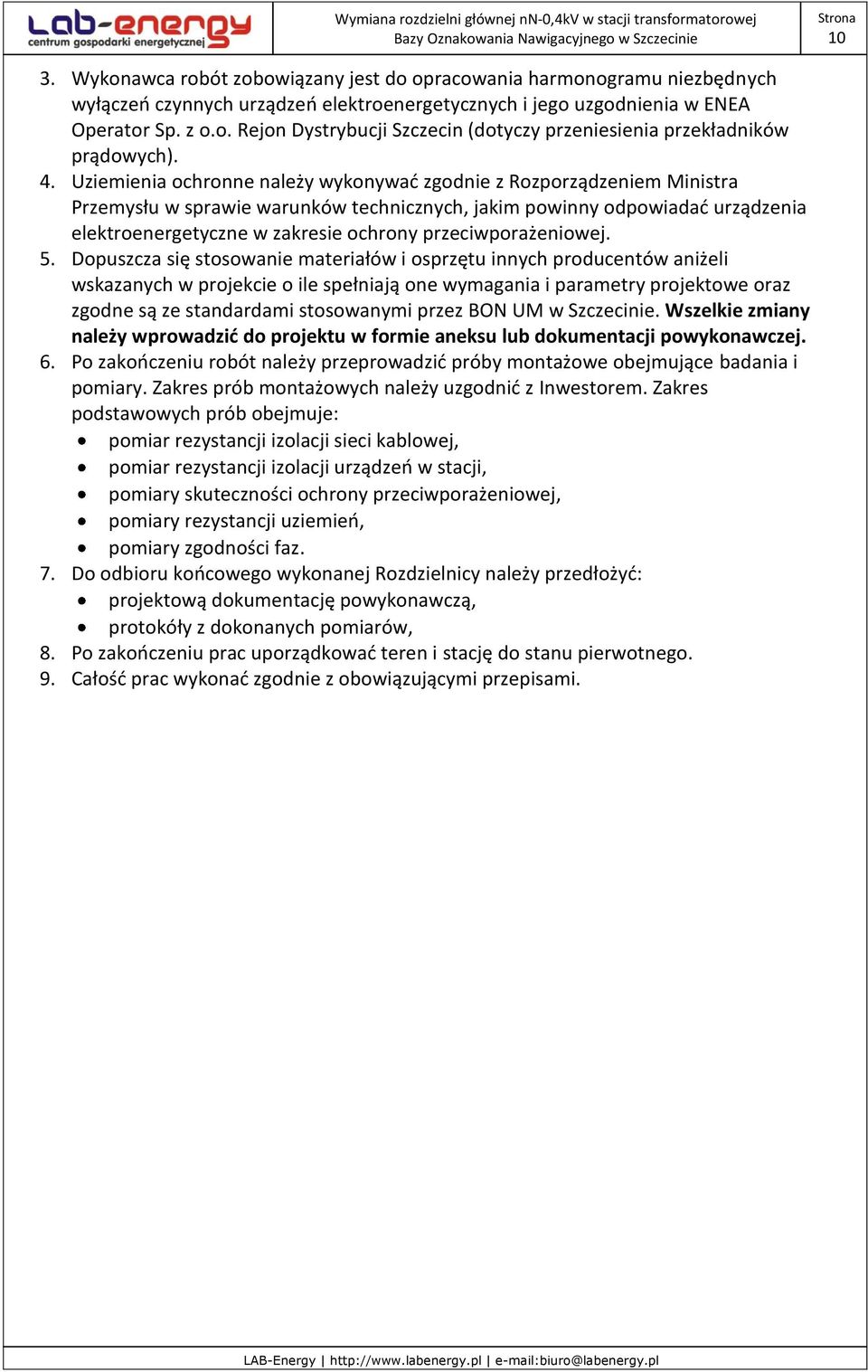

10 10 3. Wykonawca robót zobowiązany jest do opracowania harmonogramu niezbędnych wyłączeń czynnych urządzeń elektroenergetycznych i jego uzgodnienia w ENEA Operator Sp. z o.o. Rejon Dystrybucji Szczecin (dotyczy przeniesienia przekładników prądowych). 4. Uziemienia ochronne należy wykonywać zgodnie z Rozporządzeniem Ministra Przemysłu w sprawie warunków technicznych, jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwporażeniowej. 5. Dopuszcza się stosowanie materiałów i osprzętu innych producentów aniżeli wskazanych w projekcie o ile spełniają one wymagania i parametry projektowe oraz zgodne są ze standardami stosowanymi przez BON UM w Szczecinie. Wszelkie zmiany należy wprowadzić do projektu w formie aneksu lub dokumentacji powykonawczej. 6. Po zakończeniu robót należy przeprowadzić próby montażowe obejmujące badania i pomiary. Zakres prób montażowych należy uzgodnić z Inwestorem. Zakres podstawowych prób obejmuje: pomiar rezystancji izolacji sieci kablowej, pomiar rezystancji izolacji urządzeń w stacji, pomiary skuteczności ochrony przeciwporażeniowej, pomiary rezystancji uziemień, pomiary zgodności faz. 7. Do odbioru końcowego wykonanej Rozdzielnicy należy przedłożyć: projektową dokumentację powykonawczą, protokóły z dokonanych pomiarów, 8. Po zakończeniu prac uporządkować teren i stację do stanu pierwotnego. 9. Całość prac wykonać zgodnie z obowiązującymi przepisami.

11 Człon Pole Wymiana rozdzielni głównej nn-0,4kv w stacji transformatorowej OBLICZENIA MOCY I ZABEZPIECZEŃ 5.1. Dobór kabli zasilających, odbiorczych i zabezpieczeń Rozdzielnicy Ze względu na brak udostępnionych przez inwestora danych dotyczących długości istniejących obwodów odbiorczych w opracowaniu nie przeprowadzono obliczeń spadków napięcia. Sprawdzenie doboru kabli oraz dobór prądów zabezpieczeń przeprowadzono na podstawie istniejącej aparatury i otrzymanych od BON UM w Szczecinie wartości mocy odbiorników. Przewody zasilające i odbiorcze oraz zabezpieczenia dobrano ze wzorów: gdzie: I o prąd obciążenia [A] I Z prąd dopuszczalny długotrwały przewodu [A] I N prąd znamionowy zabezpieczenia [A] I o I N I Z I I Z gdzie: I Z prąd dopuszczalny długotrwały przewodu [A] I 2 prąd zadziałania zabezpieczenia [A] I I N (dla wkładek topikowych) W poniższej tabeli zastawiono wymagane parametry kabli nn-0,4kv oraz zabezpieczeń na potrzeby instalacji odbiorczej BON UM w Szczecinie. Dobór Moc Prąd Prąd Prąd zadziałan. obciążenia obciążenia zabezpieczenia zabezpieczenia Nazwa obwodu Rodzaj kabla (istniejące) Po [kw] Io [A] IN [A] I2 [A] [-] IZ [A] Agregat prądotwórczy , ,0 YKY 5x Ogranicznik przepięć B+C ,0 YKY 4x KSBM nowy radar (rezerwa) , ,2 YKY 4x ZK-1,TK (kotłownia), VTMS, R- 7(budynek warsztatowoadministracyjny) Obciążalność przewodu* , ,0 YKY 4x , ,2 YKY 4x R10 (oświetlenie zewnętrzne) , ,2 YKY 4x R10, R10-1(portiernia) , ,2 YKY 3x R7-2 (budynek warsztatowoadministracyjny - komputery) ZK-4, R-8 (budynek administracyjny) , ,2 YKY 4x Oświetlenie stacji trafo , ,6 istniejący Rezerwa Zasilanie Trafo , ,0 4x(YKXS 1x240) R2, R3 ( małe jednostki przy basenie BON) , ,8 YKY 4x R6, R7, R8 (zasilania z lądu jednostek pływających między , ,8 YKY 4x bazami BON i BTP) Ogranicznik przepięć B+C ,0 YKY 4x ZK-2, Tokarnia, R13-1 (hala pław) , ,2 YKY 4x ZK-5, R1-1 (magazyn), R1-2 (warsztat elektroniczny), R , ,2 YKY 4x

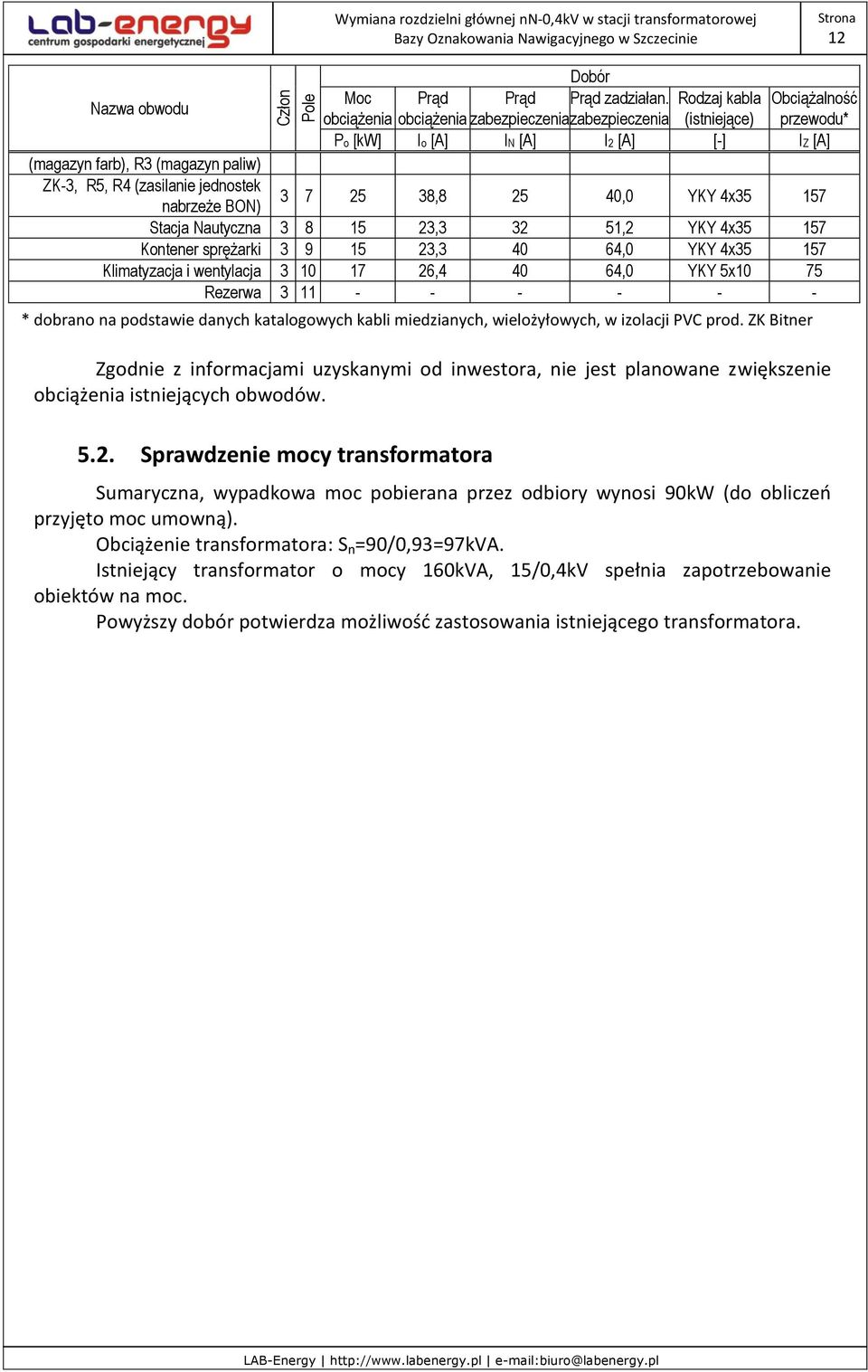

12 Człon Pole Wymiana rozdzielni głównej nn-0,4kv w stacji transformatorowej 12 Nazwa obwodu Dobór Moc Prąd Prąd Prąd zadziałan. Rodzaj kabla Obciążalność obciążenia obciążenia zabezpieczenia zabezpieczenia (istniejące) przewodu* Po [kw] Io [A] IN [A] I2 [A] [-] IZ [A] (magazyn farb), R3 (magazyn paliw) ZK-3, R5, R4 (zasilanie jednostek nabrzeże BON) , ,0 YKY 4x Stacja Nautyczna , ,2 YKY 4x Kontener sprężarki , ,0 YKY 4x Klimatyzacja i wentylacja , ,0 YKY 5x10 75 Rezerwa * dobrano na podstawie danych katalogowych kabli miedzianych, wielożyłowych, w izolacji PVC prod. ZK Bitner Zgodnie z informacjami uzyskanymi od inwestora, nie jest planowane zwiększenie obciążenia istniejących obwodów Sprawdzenie mocy transformatora Sumaryczna, wypadkowa moc pobierana przez odbiory wynosi 90kW (do obliczeń przyjęto moc umowną). Obciążenie transformatora: S n =90/0,93=97kVA. Istniejący transformator o mocy 160kVA, 15/0,4kV spełnia zapotrzebowanie obiektów na moc. Powyższy dobór potwierdza możliwość zastosowania istniejącego transformatora.

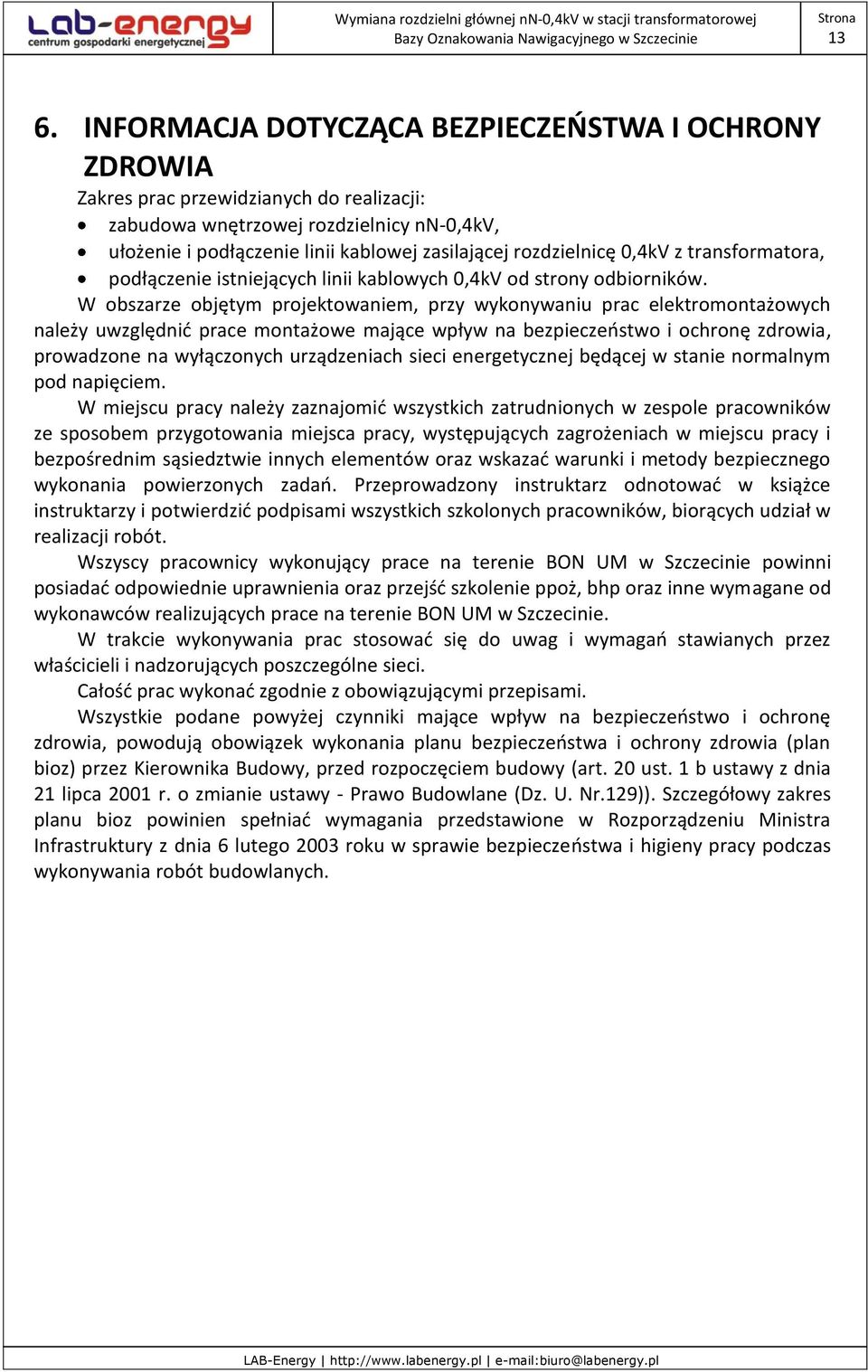

13 13 6. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Zakres prac przewidzianych do realizacji: zabudowa wnętrzowej rozdzielnicy nn-0,4kv, ułożenie i podłączenie linii kablowej zasilającej rozdzielnicę 0,4kV z transformatora, podłączenie istniejących linii kablowych 0,4kV od strony odbiorników. W obszarze objętym projektowaniem, przy wykonywaniu prac elektromontażowych należy uwzględnić prace montażowe mające wpływ na bezpieczeństwo i ochronę zdrowia, prowadzone na wyłączonych urządzeniach sieci energetycznej będącej w stanie normalnym pod napięciem. W miejscu pracy należy zaznajomić wszystkich zatrudnionych w zespole pracowników ze sposobem przygotowania miejsca pracy, występujących zagrożeniach w miejscu pracy i bezpośrednim sąsiedztwie innych elementów oraz wskazać warunki i metody bezpiecznego wykonania powierzonych zadań. Przeprowadzony instruktarz odnotować w książce instruktarzy i potwierdzić podpisami wszystkich szkolonych pracowników, biorących udział w realizacji robót. Wszyscy pracownicy wykonujący prace na terenie BON UM w Szczecinie powinni posiadać odpowiednie uprawnienia oraz przejść szkolenie ppoż, bhp oraz inne wymagane od wykonawców realizujących prace na terenie BON UM w Szczecinie. W trakcie wykonywania prac stosować się do uwag i wymagań stawianych przez właścicieli i nadzorujących poszczególne sieci. Całość prac wykonać zgodnie z obowiązującymi przepisami. Wszystkie podane powyżej czynniki mające wpływ na bezpieczeństwo i ochronę zdrowia, powodują obowiązek wykonania planu bezpieczeństwa i ochrony zdrowia (plan bioz) przez Kierownika Budowy, przed rozpoczęciem budowy (art. 20 ust. 1 b ustawy z dnia 21 lipca 2001 r. o zmianie ustawy - Prawo Budowlane (Dz. U. Nr.129)). Szczegółowy zakres planu bioz powinien spełniać wymagania przedstawione w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 roku w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych.

14 14 7. RYSUNKI Rysunek nr 1. Rzut przyziemia stacji Rysunek nr 2. Schemat elektryczny zasilania i obciążenia stacji Rysunek nr 3. Widok elewacji frontowej rozdzielnicy nn-0,4kv Rysunek nr 4. Widok elewacji wewnętrznej rozdzielnicy nn-0,4kv

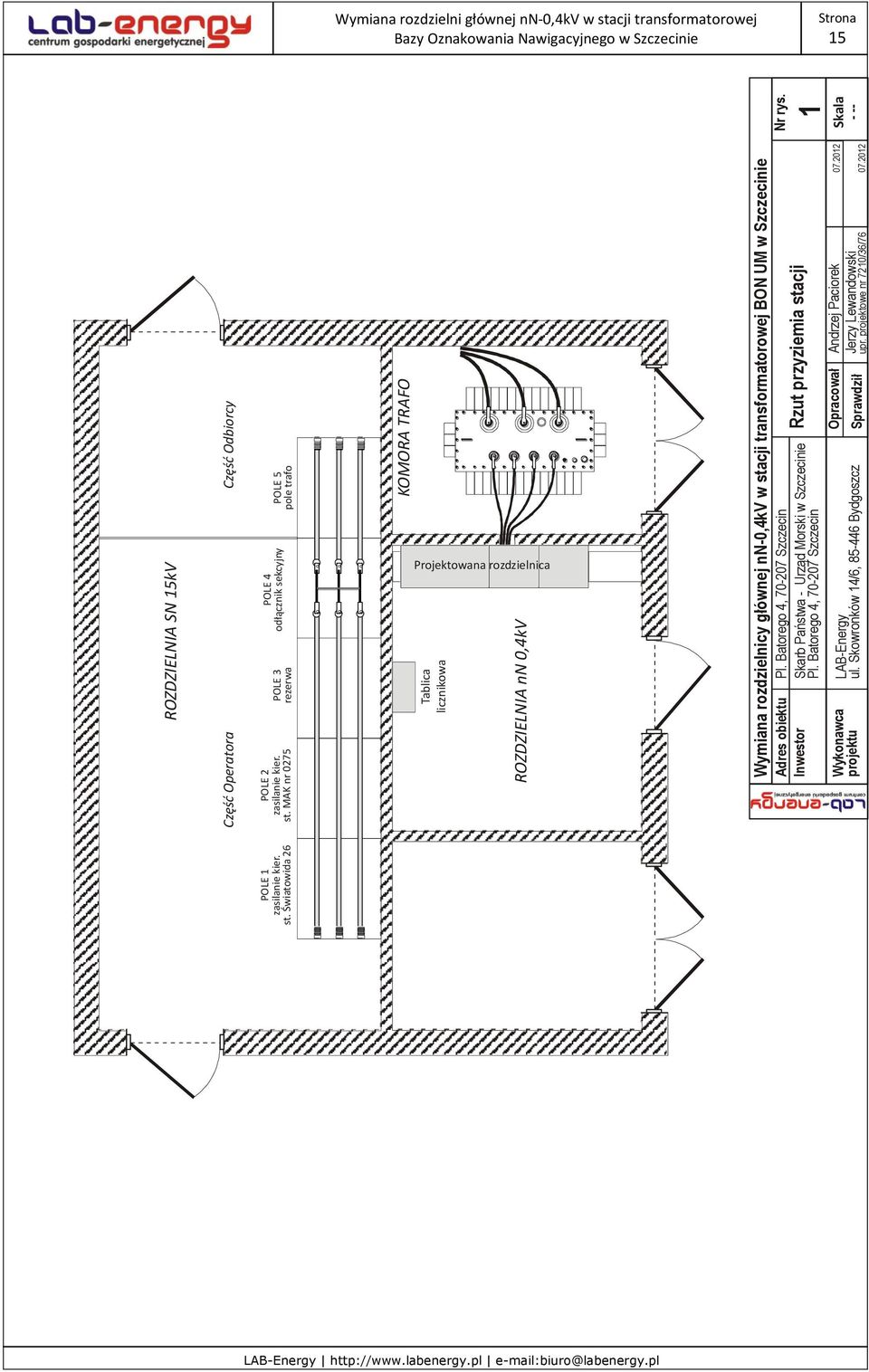

15 POLE 1 zasilanie kier. st. Światowida 26 Część Operatora POLE 2 zasilanie kier. st. MAK nr 0275 ROZDZIELNIA SN 15kV POLE 3 rezerwa Tablica licznikowa ROZDZIELNIA nn 0,4kV POLE 4 odłącznik sekcyjny POLE 5 pole trafo Część Odbiorcy KOMORA TRAFO Wymiana rozdzielnicy głównej nn-0,4kv w stacji transformatorowej BON UM w Szczecinie Adres obiektu Inwestor Wykonawca projektu Pl. Batorego 4, Szczecin Skarb Państwa - Urząd Morski w Szczecinie Pl. Batorego 4, Szczecin LAB-Energy ul. Skowronków 14/6, Bydgoszcz Rzut przyziemia stacji Opracował Sprawdził Andrzej Paciorek Jerzy Lewandowski upr. projektowe nr 7210/36/ Nr rys. 1 Skala - -- Wymiana rozdzielni głównej nn-0,4kv w stacji transformatorowej 15 Projektowana rozdzielnica

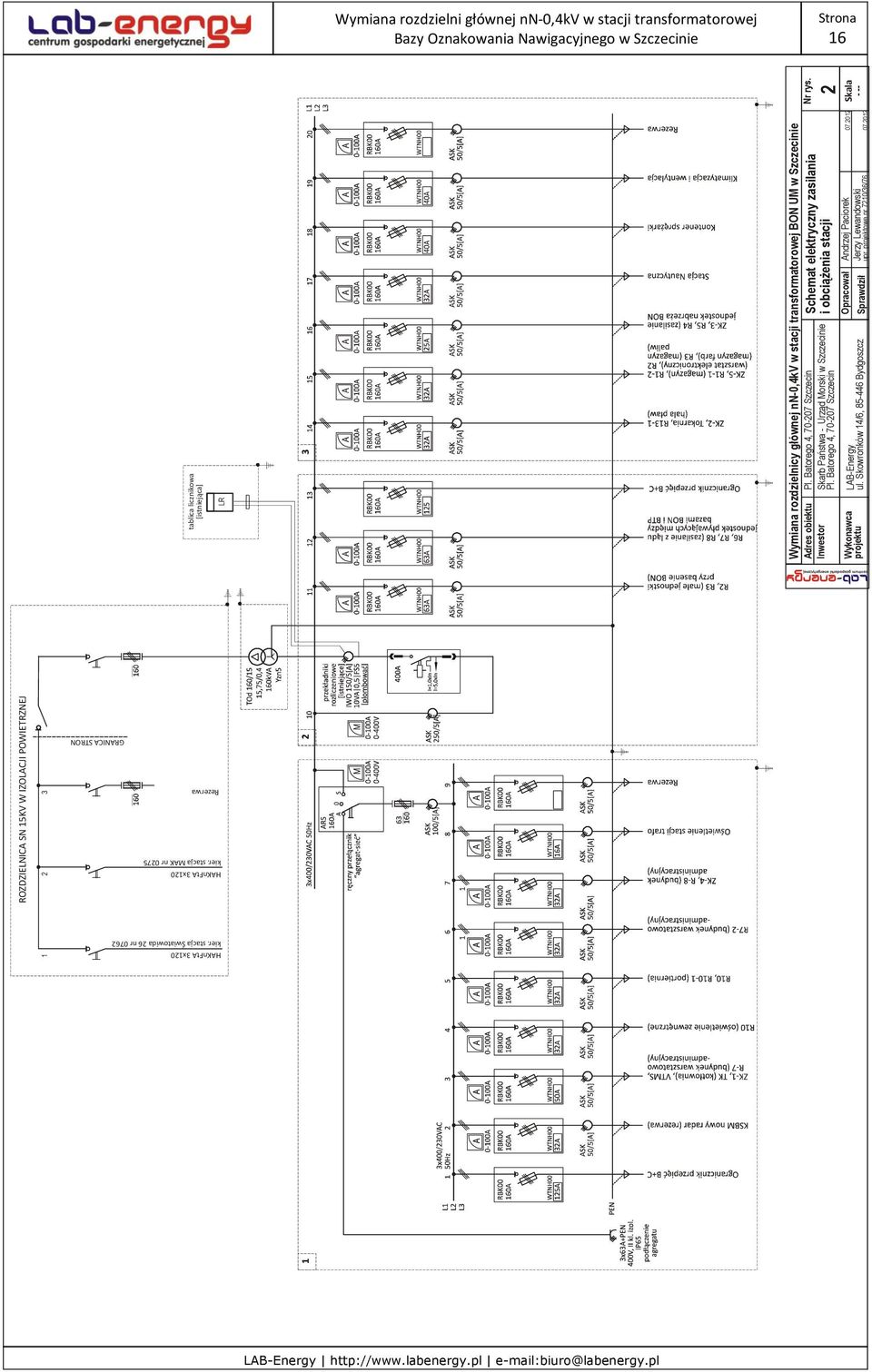

16 ROZDZIELNICA SN 15KV W IZOLACJI POWIETRZNEJ HAKnFtA 3x120 kier. stacja Światowida 26 nr 0762 HAKnFtA 3x120 kier. stacja MAK nr 0275 tablica licznikowa [istniejąca] Rezerwa GRANICA STRON LR Wymiana rozdzielnicy głównej nn-0,4kv w stacji transformatorowej BON UM w Szczecinie Adres obiektu Inwestor Wykonawca projektu Pl. Batorego 4, Szczecin Skarb Państwa - Urząd Morski w Szczecinie Pl. Batorego 4, Szczecin LAB-Energy ul. Skowronków 14/6, Bydgoszcz Schemat elektryczny zasilania i obciążenia stacji Opracował Sprawdził Andrzej Paciorek Jerzy Lewandowski upr. projektowe nr 7210/36/ Nr rys. 2 Skala - -- Wymiana rozdzielni głównej nn-0,4kv w stacji transformatorowej 16

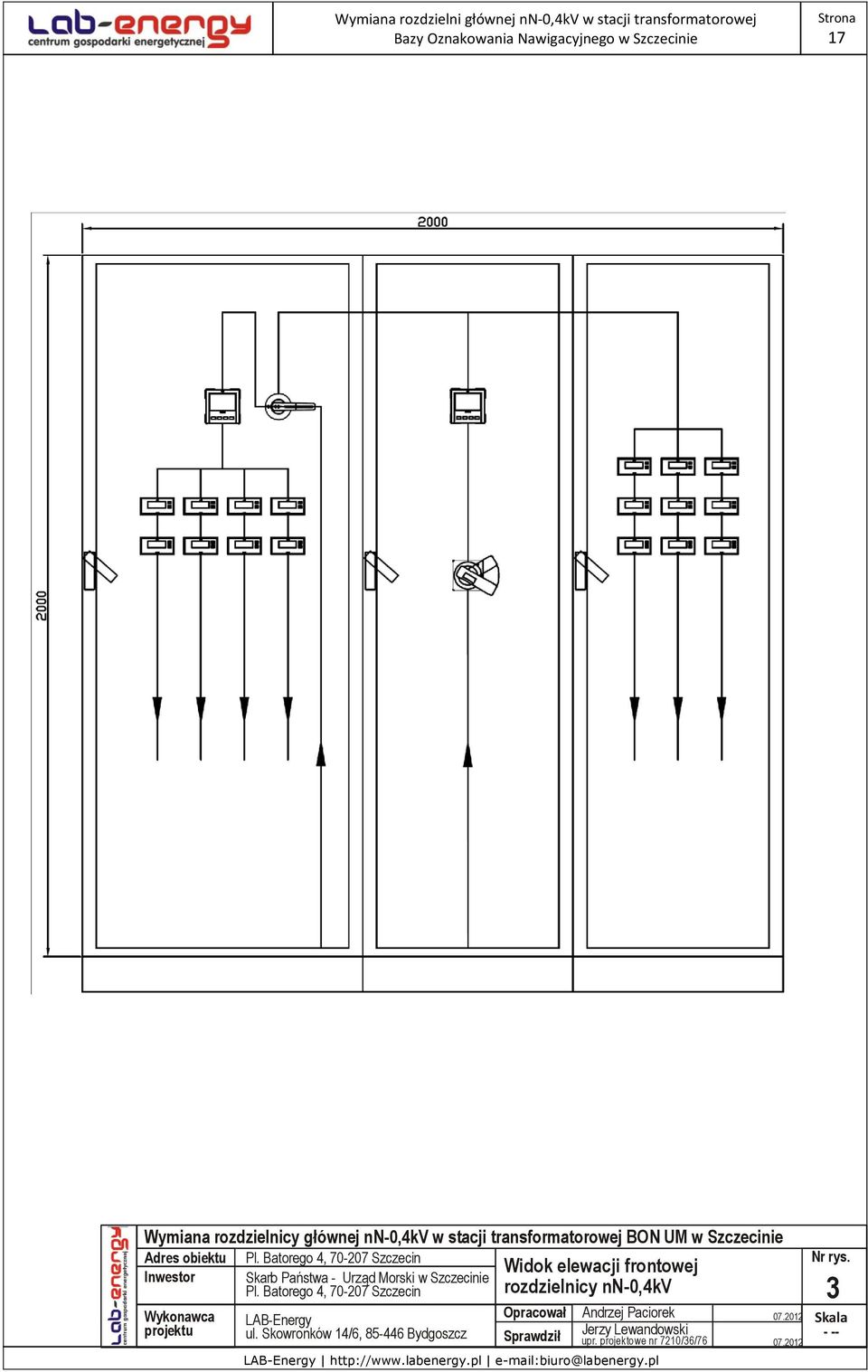

17 17 Wymiana rozdzielnicy głównej nn-0,4kv w stacji transformatorowej BON UM w Szczecinie Adres obiektu Inwestor Wykonawca projektu Pl. Batorego 4, Szczecin Skarb Państwa - Urząd Morski w Szczecinie Pl. Batorego 4, Szczecin LAB-Energy ul. Skowronków 14/6, Bydgoszcz Widok elewacji frontowej rozdzielnicy nn-0,4kv Opracował Sprawdził Andrzej Paciorek Jerzy Lewandowski upr. projektowe nr 7210/36/ Nr rys. 3 Skala - --

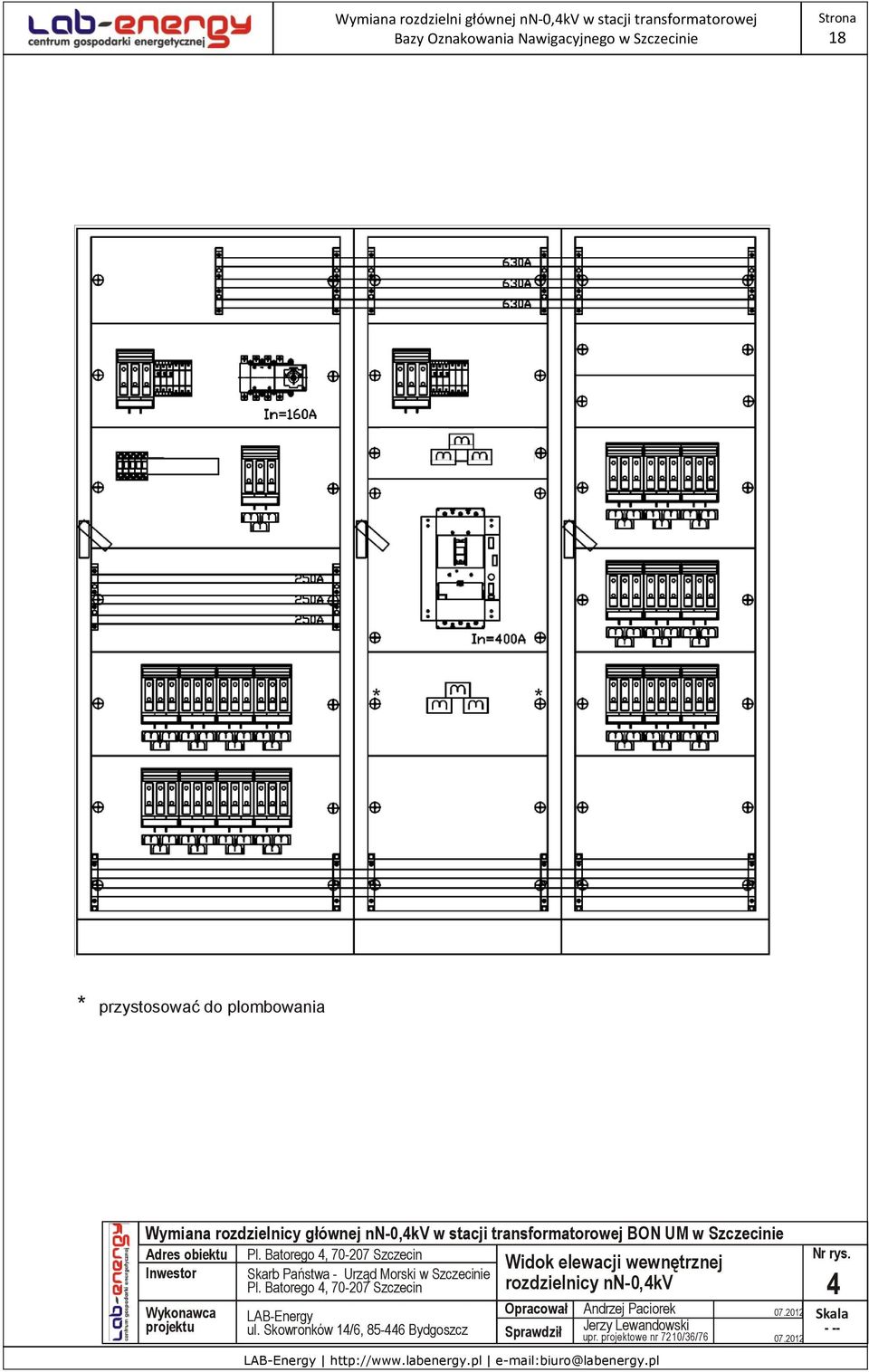

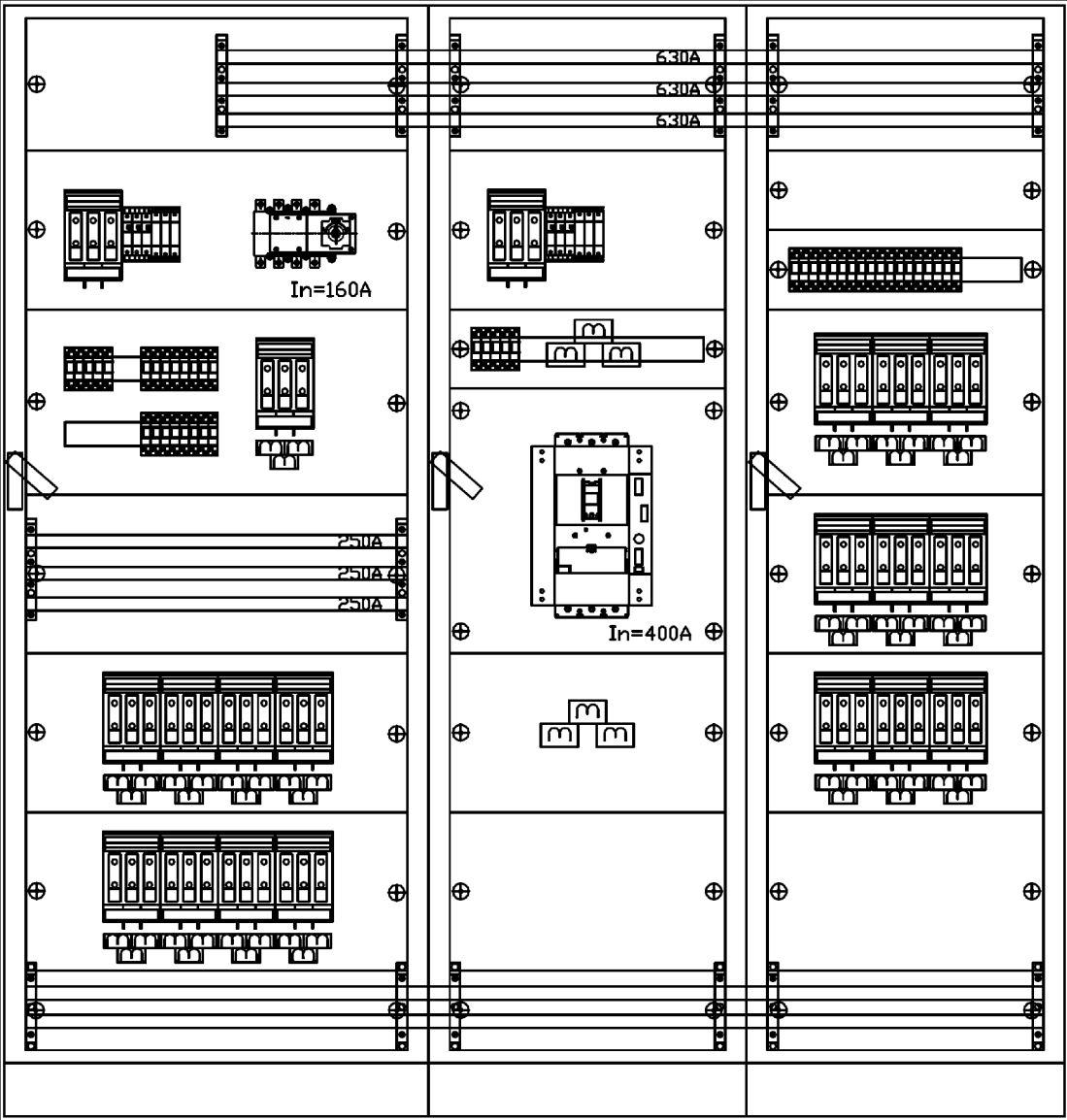

18 18 * * * przystosować do plombowania Wymiana rozdzielnicy głównej nn-0,4kv w stacji transformatorowej BON UM w Szczecinie Adres obiektu Pl. Batorego 4, Szczecin Widok elewacji wewnętrznej Inwestor Skarb Państwa - Urząd Morski w Szczecinie Pl. Batorego 4, Szczecin Wykonawca projektu LAB-Energy ul. Skowronków 14/6, Bydgoszcz Opracował Sprawdził Andrzej Paciorek Jerzy Lewandowski upr. projektowe nr 7210/36/76 Nr rys. rozdzielnicy nn-0,4kv Skala - --

19 19 8. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW L.p. Wyszczególnienie Jedn. Ilość Producent 1. Kompletna rozdzielnica prefabrykowana, trójsegmentowa wg opisu w projekcie kpl. 1 prefabrykacja własna 2. Kabel 4x(YKXS 1x240) mb 28 TF Kable 3. Kabel YKY nn z żyłą miedzianą o izolacji z PCV - wstawki zgodnie z zapotrzebowaniem 4. Mufa przelotowa, termokurczliwa 1kV ze złączkami zgodnie z Ensto śrubowymi zapotrzebowaniem 5. Końcówka kablowa zaprasowywana zgodnie z Erco zapotrzebowaniem 6. Bednarka stalowa ocynkowana Fe/Zn 30x4mm m 2 7. Osprzęt montażowy (śruby, kotwy, blachy jako uzupełnienie pokryw kanałów kablowych) wg zapotrzebowania

20 20 9. ZAŚWIADCZENIE PRZYNALEŻNOŚCI DO PIIB

21 PEŁNOMOCNICTWO

22 KOSZTORYS INWESTORSKI
