1 // Wraz z danymi montazowymi Aluminiowe bramy harmonijkowe Nieograniczone możliwości w kształtowaniu interesujących rozwiązań architektonicznych

2 Aluminiowe bramy harmonijkowe Hörmanna jako obslugiwane recznie bramy przemyslowe Ekonomiczna konstrukcja Aluminiowe bramy harmonijkowe Hörmanna mają niewiele zużywających się elementów. Śrubowe połączenia w miejscach, gdzie elementy bramy stykają się ze sobą, ułatwiają ich naprawę i konserwację. Szczególnie zalecane są do stosowania w halach o niskich częstotliwościach przejazdu, do niskich nadproży oraz tam, gdzie należy wykluczyć obciążenie stropu. Bramy te dostarczamy do 8000 mm szerokości i 5000 mm wysokości. Wszelkie prawa zastrzeżone. Powielanie, także częściowe, tylko za naszą zgodą. Zastrzegamy sobie prawo do zmian. Schematy składania do maks. 7 skrzydeł Już w fazie projektu należy zaplanować różne schematy składania. W zależności od szerokości wzgl. liczby skrzydeł bramę dostosowuje się do wymogów odbiorcy i ilości wolnego miejsca z boku. Aluminiowe bramy harmonijkowe Hörmanna produkowane są zgodnie z systemem zarządzania jakością EN ISO 9001 oraz spełniają wysokie wymogi bezpieczeństwa europejskiej normy EN 124. Kompetentne doradztwo Doświadczeni doradcy-specjaliści z sieci dystrybucyjnej Hörmanna świadczą usługi doradcze na etapie planowania obiektu, przy wyjaśnianiu zagadnień technicznych, aż po odbiór budowlany. Udostępniamy komplet dokumentów nie tylko na wydruku - ich zawsze aktualna wersja znajduje się na stronach internetowych: Kontrolowany wzór konstrukcyjny

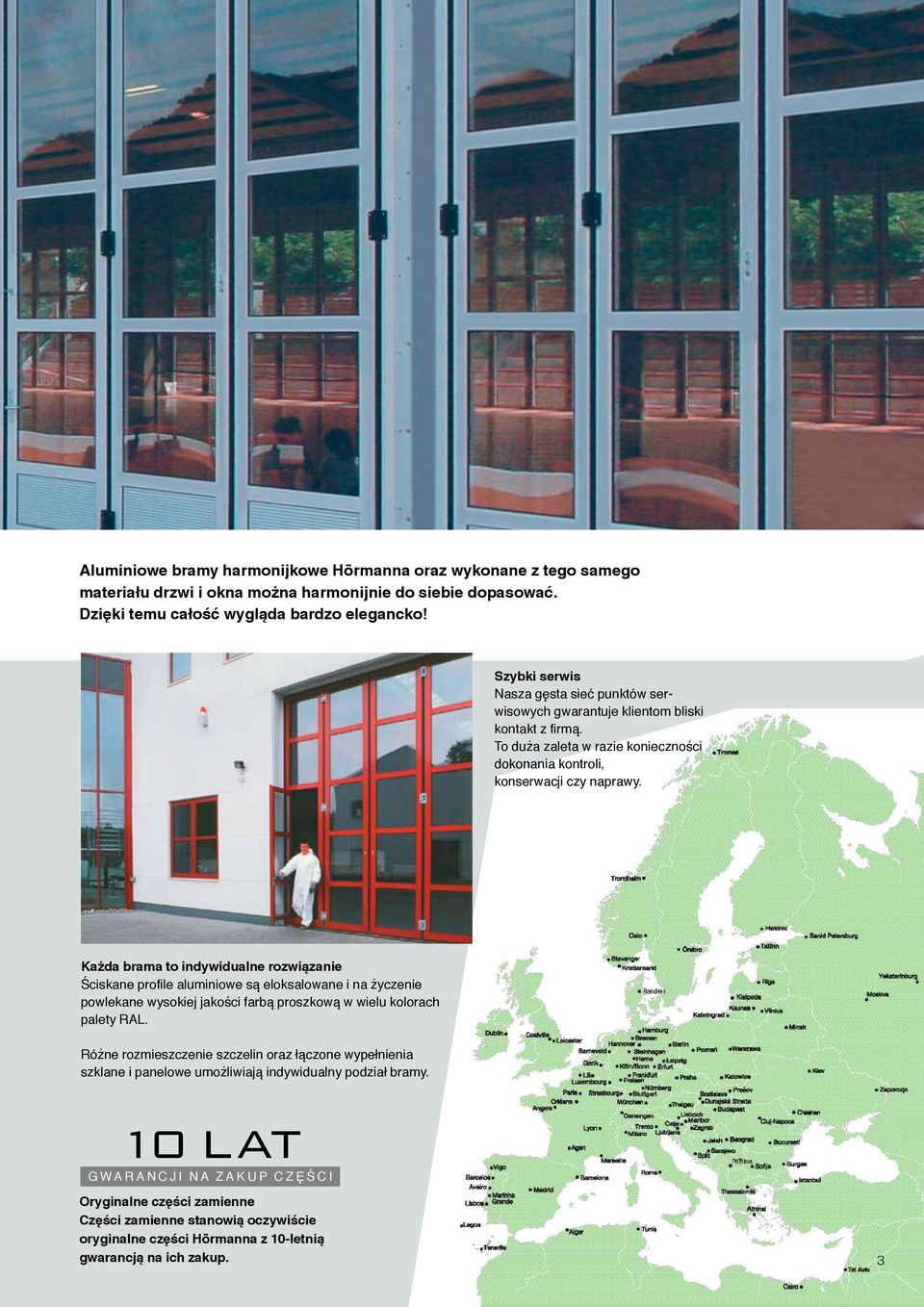

3 Aluminiowe bramy harmonijkowe Hörmanna oraz wykonane z tego samego materiału drzwi i okna można harmonijnie do siebie dopasować. Dzięki temu całość wygląda bardzo elegancko! Szybki serwis Nasza gęsta sieć punktów serwisowych gwarantuje klientom bliski kontakt z firmą. To duża zaleta w razie konieczności dokonania kontroli, konserwacji czy naprawy. Każda brama to indywidualne rozwiązanie Ściskane profile aluminiowe są eloksalowane i na życzenie powlekane wysokiej jakości farbą proszkową w wielu kolorach palety RAL. Różne rozmieszczenie szczelin oraz łączone wypełnienia szklane i panelowe umożliwiają indywidualny podział bramy. 10 LAT G W A R A N C J I N A Z A K U P C Z Ę Ś C I Oryginalne części zamienne Części zamienne stanowią oczywiście oryginalne części Hörmanna z 10-letnią gwarancją na ich zakup.

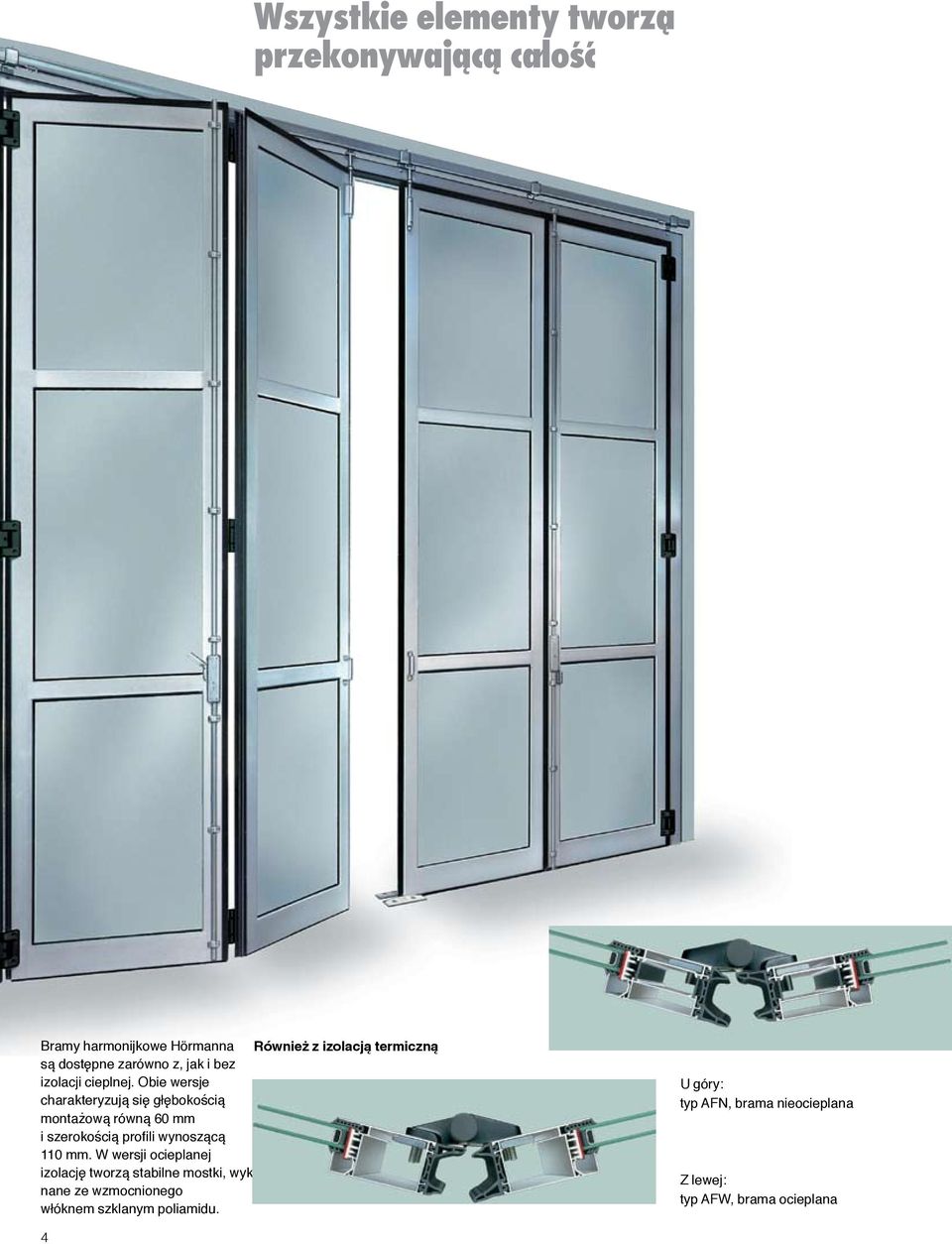

4 Wszystkie elementy tworza przekonywajaca calosc Bramy harmonijkowe Hörmanna Również z izolacją termiczną są dostępne zarówno z, jak i bez izolacji cieplnej. Obie wersje charakteryzują się głębokością montażową równą mm i szerokością profili wynoszącą 110 mm. W wersji ocieplanej izolację tworzą stabilne mostki, wykonane ze wzmocnionego włóknem szklanym poliamidu. U góry: typ AFN, brama nieocieplana Z lewej: typ AFW, brama ocieplana

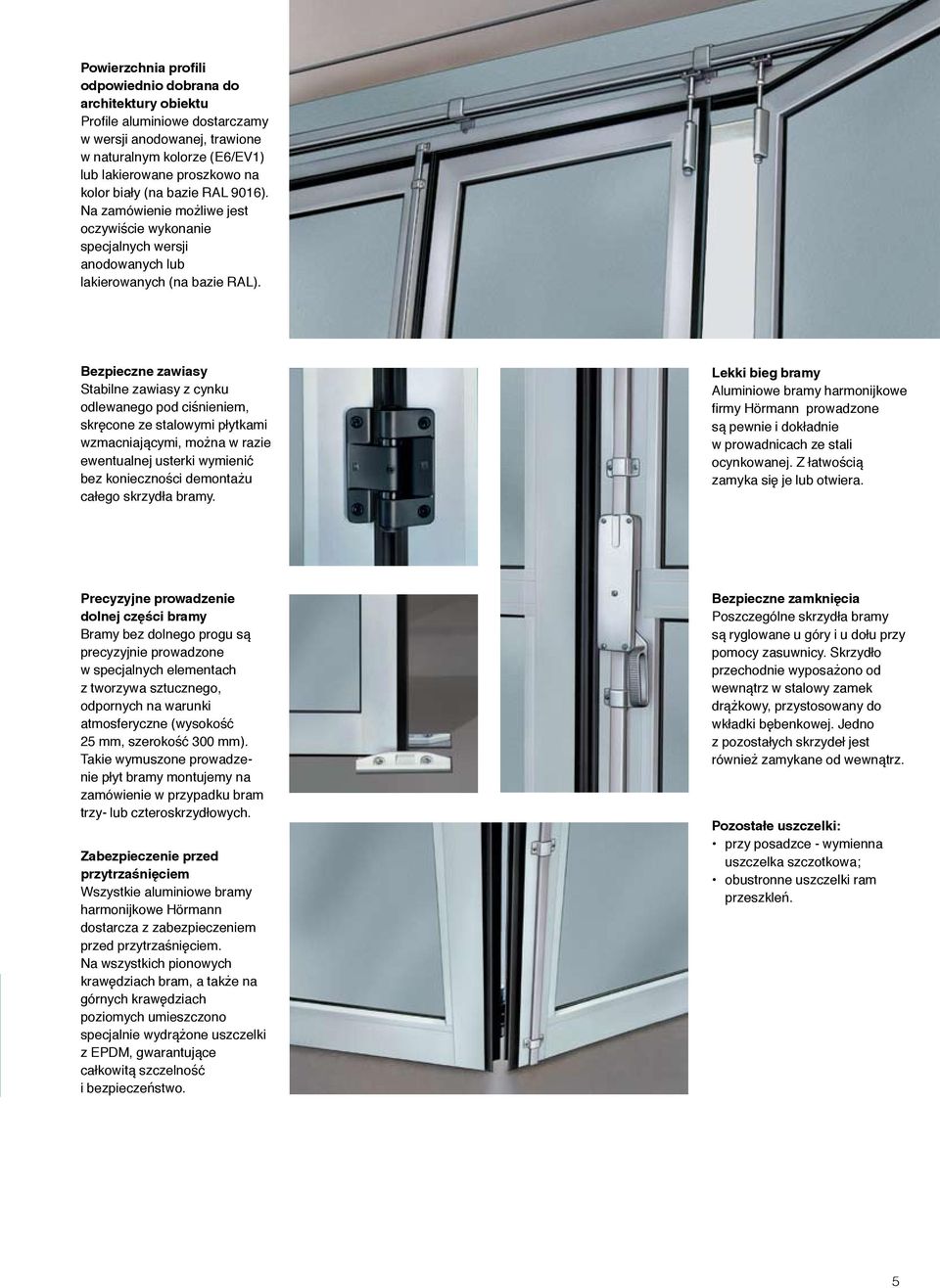

5 Powierzchnia profili odpowiednio dobrana do architektury obiektu Profile aluminiowe dostarczamy w wersji anodowanej, trawione w naturalnym kolorze (E6/EV1) lub lakierowane proszkowo na kolor biały (na bazie RAL 9016). Na zamówienie możliwe jest oczywiście wykonanie specjalnych wersji anodowanych lub lakierowanych (na bazie RAL). Bezpieczne zawiasy Stabilne zawiasy z cynku odlewanego pod ciśnieniem, skręcone ze stalowymi płytkami wzmacniającymi, można w razie ewentualnej usterki wymienić bez konieczności demontażu całego skrzydła bramy. Lekki bieg bramy Aluminiowe bramy harmonijkowe firmy Hörmann prowadzone są pewnie i dokładnie w prowadnicach ze stali ocynkowanej. Z łatwością zamyka się je lub otwiera. Precyzyjne prowadzenie dolnej części bramy Bramy bez dolnego progu są precyzyjnie prowadzone w specjalnych elementach z tworzywa sztucznego, odpornych na warunki atmosferyczne (wysokość 25 mm, szerokość 300 mm). Takie wymuszone prowadzenie płyt bramy montujemy na zamówienie w przypadku bram trzy- lub czteroskrzydłowych. Zabezpieczenie przed przytrzaśnięciem Wszystkie aluminiowe bramy harmonijkowe Hörmann dostarcza z zabezpieczeniem przed przytrzaśnięciem. Na wszystkich pionowych krawędziach bram, a także na górnych krawędziach poziomych umieszczono specjalnie wydrążone uszczelki z EPDM, gwarantujące całkowitą szczelność i bezpieczeństwo. Bezpieczne zamknięcia Poszczególne skrzydła bramy są ryglowane u góry i u dołu przy pomocy zasuwnicy. Skrzydło przechodnie wyposażono od wewnątrz w stalowy zamek drążkowy, przystosowany do wkładki bębenkowej. Jedno z pozostałych skrzydeł jest również zamykane od wewnątrz. Pozostałe uszczelki: przy posadzce - wymienna uszczelka szczotkowa; obustronne uszczelki ram przeszkleń.

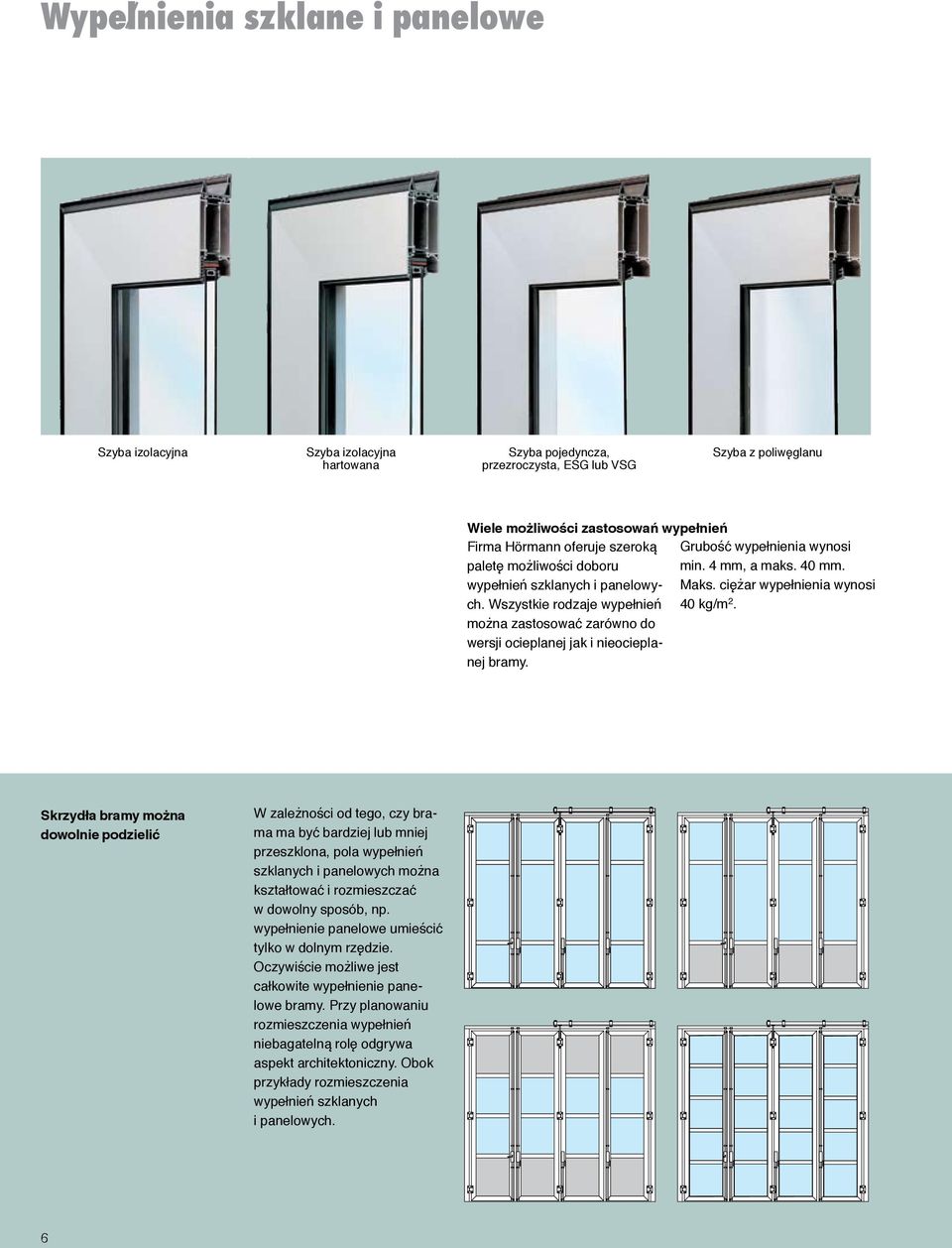

6 Wypelnienia szklane i panelowe Szyba izolacyjna Szyba izolacyjna hartowana Szyba pojedyncza, przezroczysta, ESG lub VSG Szyba z poliwęglanu Wiele możliwości zastosowań wypełnień Firma Hörmann oferuje szeroką Grubość wypełnienia wynosi paletę możliwości doboru min. 4 mm, a maks. 40 mm. wypełnień szklanych i panelowych. Wszystkie rodzaje wypełnień 40 kg/m 2. Maks. ciężar wypełnienia wynosi można zastosować zarówno do wersji ocieplanej jak i nieocieplanej bramy. Skrzydła bramy można dowolnie podzielić W zależności od tego, czy brama ma być bardziej lub mniej przeszklona, pola wypełnień szklanych i panelowych można kształtować i rozmieszczać w dowolny sposób, np. wypełnienie panelowe umieścić tylko w dolnym rzędzie. Oczywiście możliwe jest całkowite wypełnienie panelowe bramy. Przy planowaniu rozmieszczenia wypełnień niebagatelną rolę odgrywa aspekt architektoniczny. Obok przykłady rozmieszczenia wypełnień szklanych i panelowych.

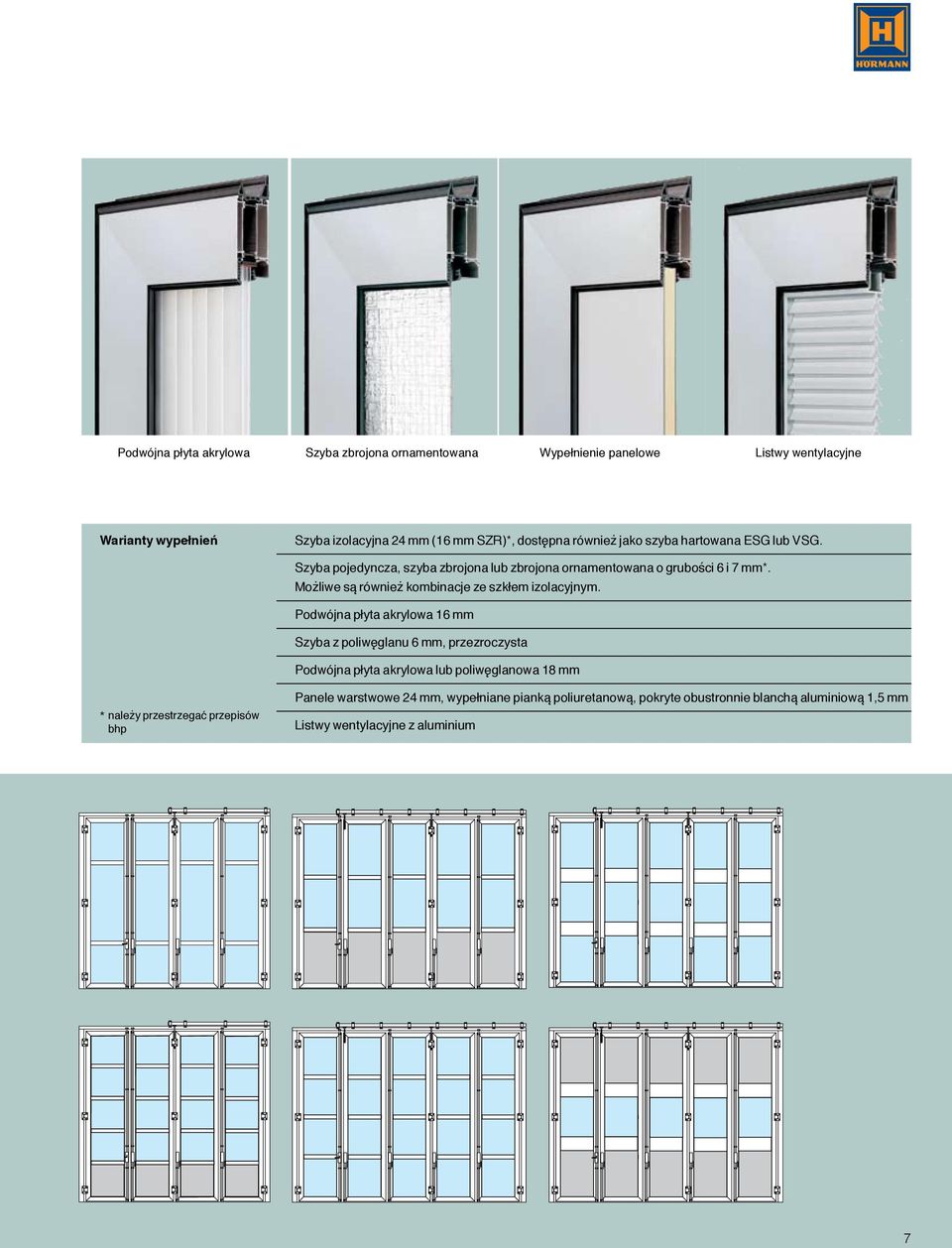

7 Podwójna płyta akrylowa Szyba zbrojona ornamentowana Wypełnienie panelowe Listwy wentylacyjne Warianty wypełnień Szyba izolacyjna 24 mm (16 mm SZR)*, dostępna również jako szyba hartowana ESG lub VSG. Szyba pojedyncza, szyba zbrojona lub zbrojona ornamentowana o grubości 6 i 7 mm*. Możliwe są również kombinacje ze szkłem izolacyjnym. Podwójna płyta akrylowa 16 mm Szyba z poliwęglanu 6 mm, przezroczysta Podwójna płyta akrylowa lub poliwęglanowa 18 mm * należy przestrzegać przepisów bhp Panele warstwowe 24 mm, wypełniane pianką poliuretanową, pokryte obustronnie blanchą aluminiową 1,5 mm Listwy wentylacyjne z aluminium

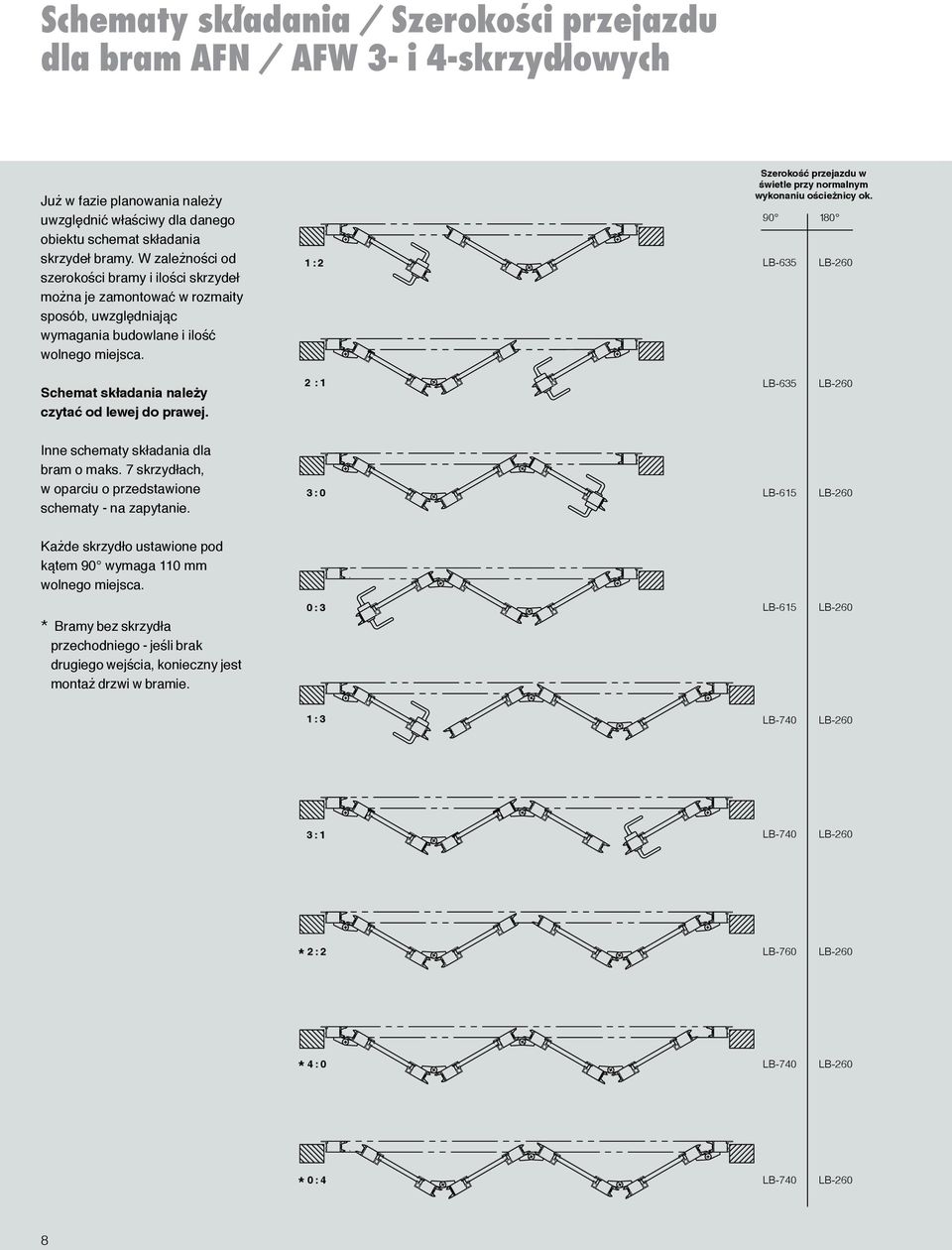

8 Schematy skladania / Szerokosci przejazdu dla bram AFN / AFW 3- i 4-skrzydlowych Już w fazie planowania należy uwzględnić właściwy dla danego obiektu schemat składania skrzydeł bramy. W zależności od szerokości bramy i ilości skrzydeł można je zamontować w rozmaity sposób, uwzględniając wymagania budowlane i ilość wolnego miejsca. 1 : 2 Szerokość przejazdu w świetle przy normalnym wykonaniu ościeżnicy ok LB-635 Schemat składania należy czytać od lewej do prawej. 2 : 1 LB-635 Inne schematy składania dla bram o maks. 7 skrzydłach, w oparciu o przedstawione schematy - na zapytanie. 3 : 0 LB-615 Każde skrzydło ustawione pod kątem 90 wymaga 110 mm wolnego miejsca. * Bramy bez skrzydła przechodniego - jeśli brak drugiego wejścia, konieczny jest montaż drzwi w bramie. 0 : 3 LB : 3 LB : 1 LB-740 * 2 : 2 LB-7 * 4 : 0 LB-740 * 0 : 4 LB-740

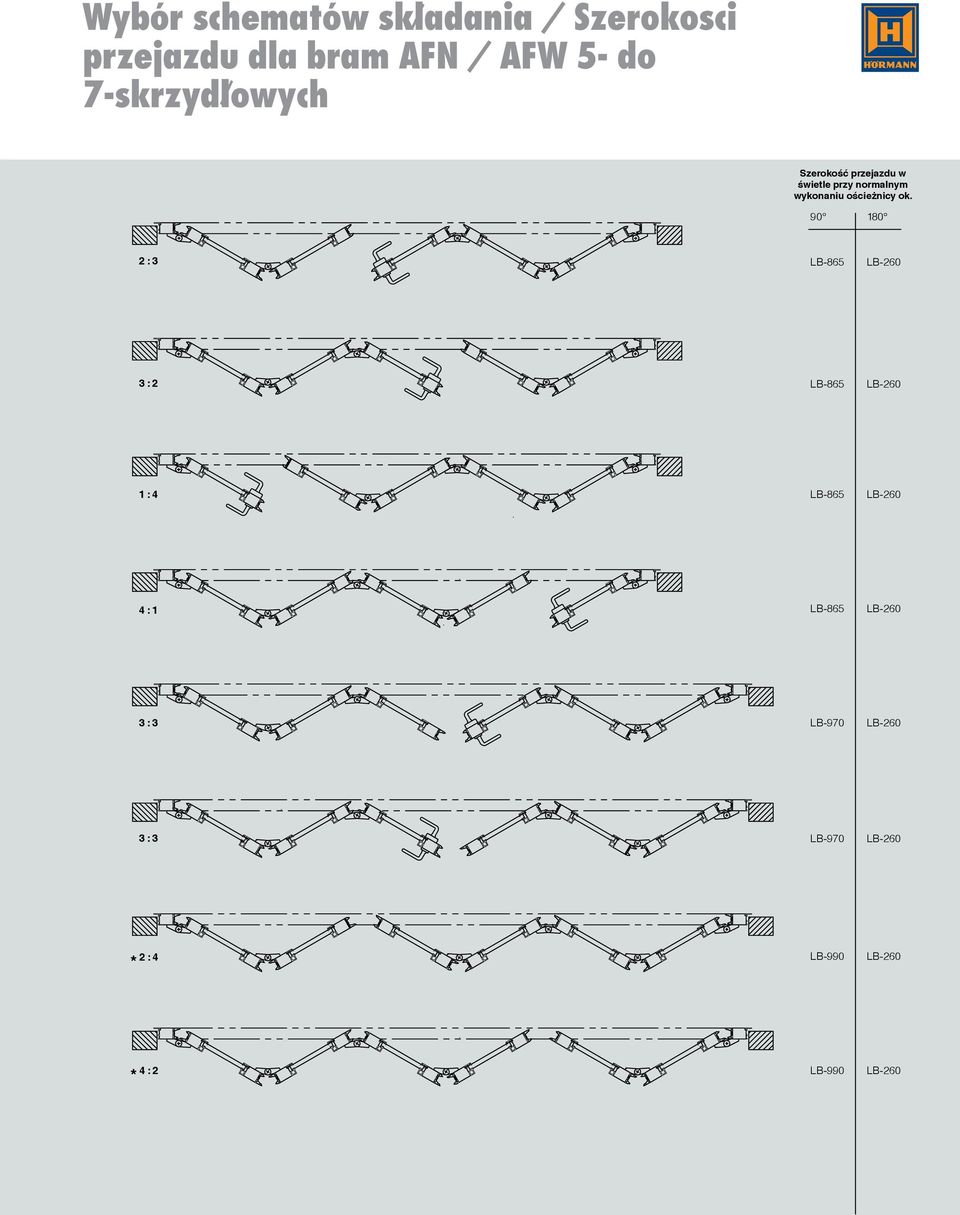

9 Wybór schematów skladania / Szerokosci przejazdu dla bram AFN / AFW 5- do 7-skrzydlowych Szerokość przejazdu w świetle przy normalnym wykonaniu ościeżnicy ok : 3 LB : 2 LB : 4 LB : 1 LB : 3 LB : 3 LB-970 * 2 : 4 LB-990 * 4 : 2 LB-990 9

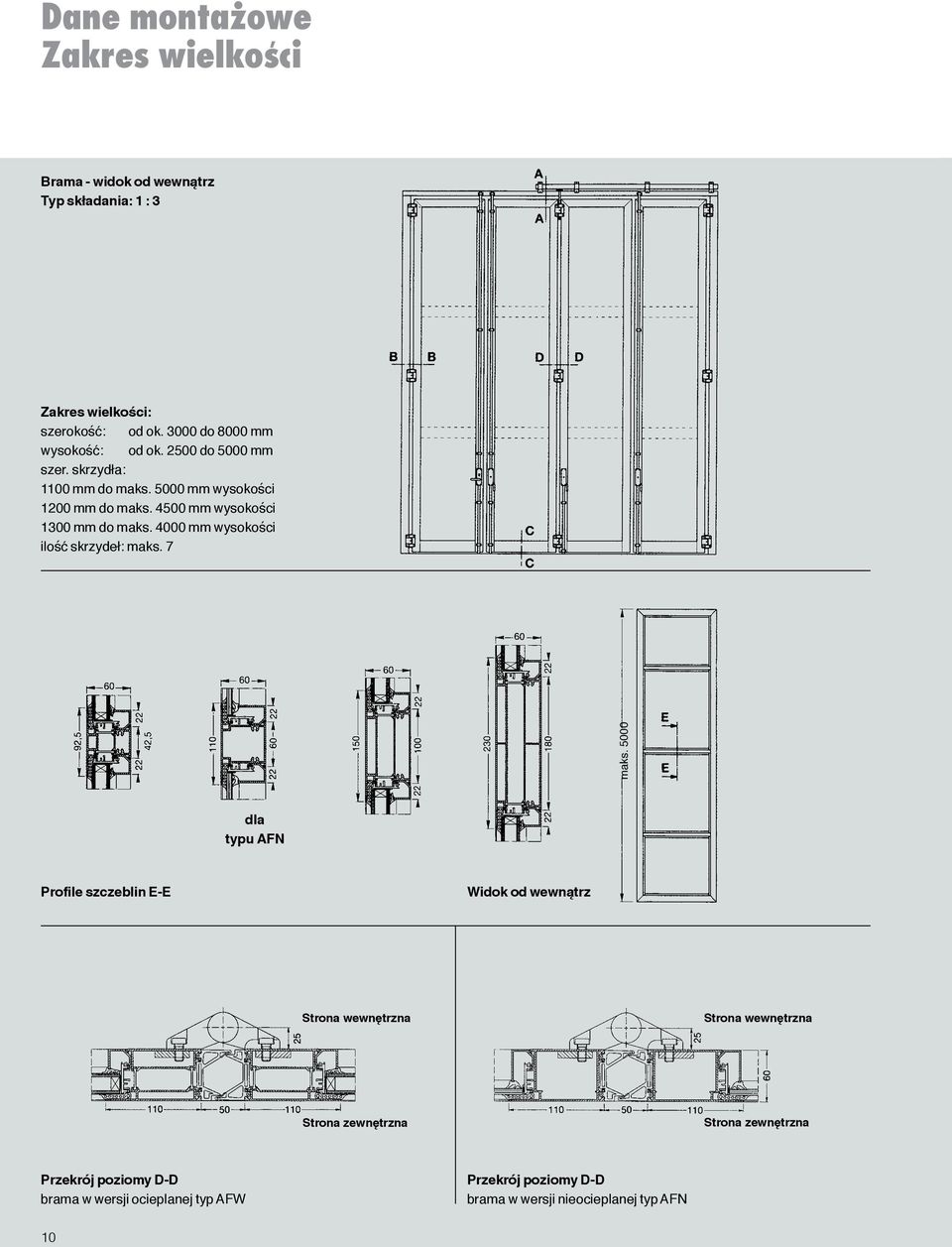

10 . Dane montazowe Zakres wielkosci Brama - widok od wewnątrz Typ składania: 1 : 3 Zakres wielkości: szerokość: od ok do 8000 mm wysokość: od ok do 5000 mm szer. skrzydła: 1100 mm do maks mm wysokości 1200 mm do maks mm wysokości 1300 mm do maks mm wysokości ilość skrzydeł: maks. 7 maks dla typu AFN Profile szczeblin E-E Widok od wewnątrz Strona wewnętrzna Strona wewnętrzna Strona zewnętrzna Strona zewnętrzna Przekrój poziomy D-D brama w wersji ocieplanej typ AFW Przekrój poziomy D-D brama w wersji nieocieplanej typ AFN 10

11 Mocowania boczne Przekrój poziomy B-B Na wszystkich szkicach przedstawiono wersję ocieplaną, typ AFW Brama mocowana wewnątrz, otwierana do wewnątrz Rys. 1 warstwa uszczel. - silikon lub taśma Compri 8, Strona wewn. 10 Brama mocowana na zewnątrz, otwierana na zewnątrz Rys ,5 warstwa uszczel. - silikon lub taśma Compri Wymiar zewnętrzny Strona zewn. Brama mocowana w otworze, otwierana do wewnątrz Rys. 3 warstwa uszczel. - silikon lub taśma Compri Strona wewn. Brama mocowana w otworze, otwierana na zewnątrz Rys. 4 warstwa uszczel. - silikon lub taśma Compri Strona wewn. Brama mocowana wewnątrz, na ścianie, otwierana do wewnątrz Rys. 5 i Rys. 6 a Strona wewn. warstwa uszczel. - silikon lub taśma Compri Brama mocowana na zewnątrz, na ścianie, otwierana na zewnątrz Rys. 7 i Rys. 8 a 20 warstwa uszczel. - silikon lub taśma Compri Wymiar zewnętrzny Strona zewn. 11

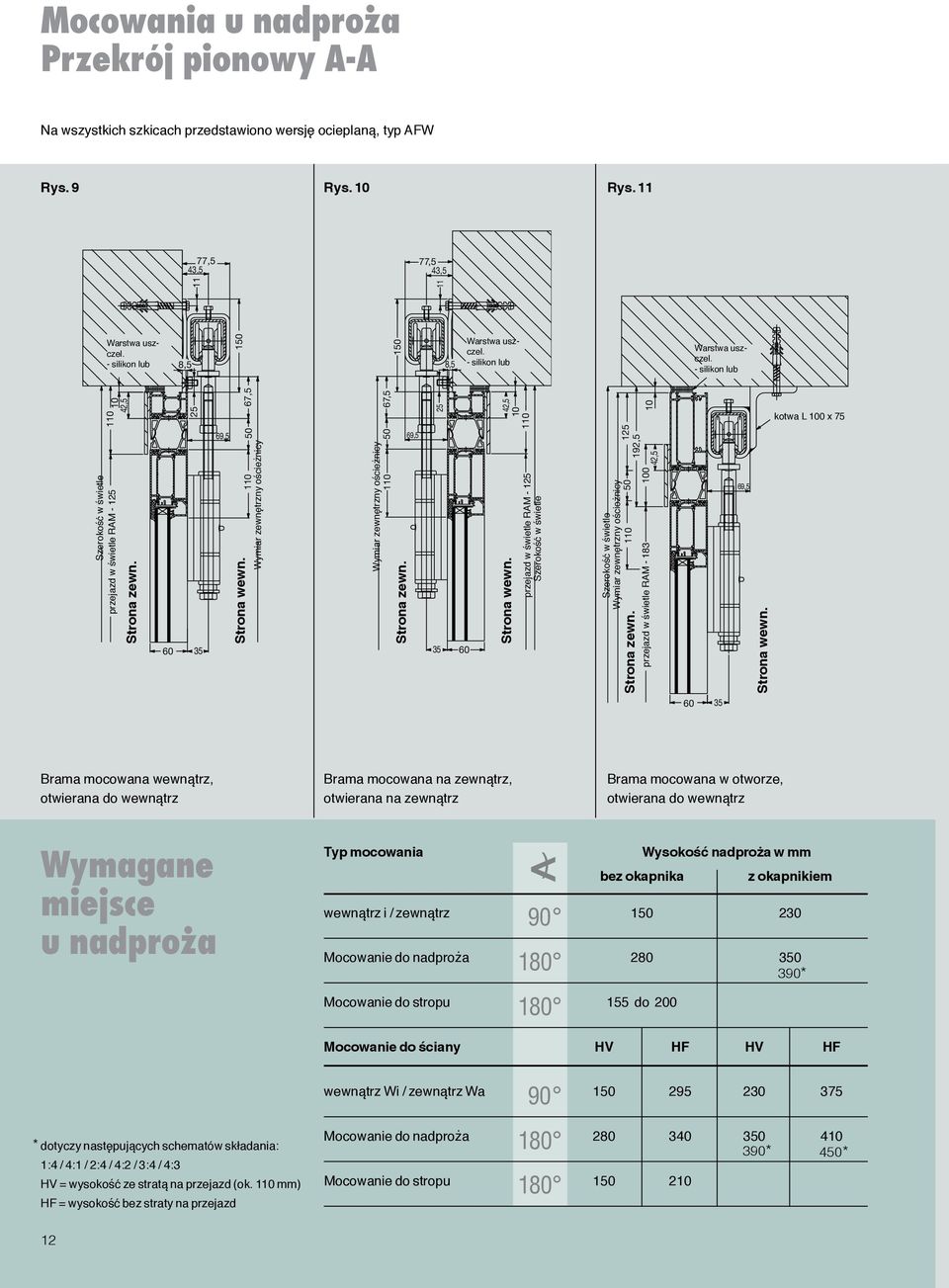

12 . Mocowania u nadproza Przekrój pionowy A-A Na wszystkich szkicach przedstawiono wersję ocieplaną, typ AFW Rys. 9 Rys. 10 Rys ,5 43,5 77,5 43,5 Warstwa uszczel. - silikon lub przejazd w świetle RAM , , , , , , ,5 35 Warstwa uszczel. - silikon lub 42, przejazd w świetle RAM ,5 przejazd w świetle RAM ,5 10 Warstwa uszczel. - silikon lub 69,5 kotwa L 100 x Brama mocowana wewnątrz, otwierana do wewnątrz Brama mocowana na zewnątrz, otwierana na zewnątrz Brama mocowana w otworze, otwierana do wewnątrz Wymagane miejsce. u nadproza Typ mocowania <) 90 Wysokość nadproża w mm bez okapnika z okapnikiem wewnątrz i / zewnątrz Mocowanie do nadproża * 180 Mocowanie do stropu 155 do 200 Mocowanie do ściany HV HF HV HF 90 wewnątrz Wi / zewnątrz Wa * dotyczy następujących schematów składania: 1:4 / 4:1 / 2:4 / 4:2 / 3:4 / 4:3 HV = wysokość ze stratą na przejazd (ok. 110 mm) HF = wysokość bez straty na przejazd 180 Mocowanie do nadproża * 450* 180 Mocowanie do stropu

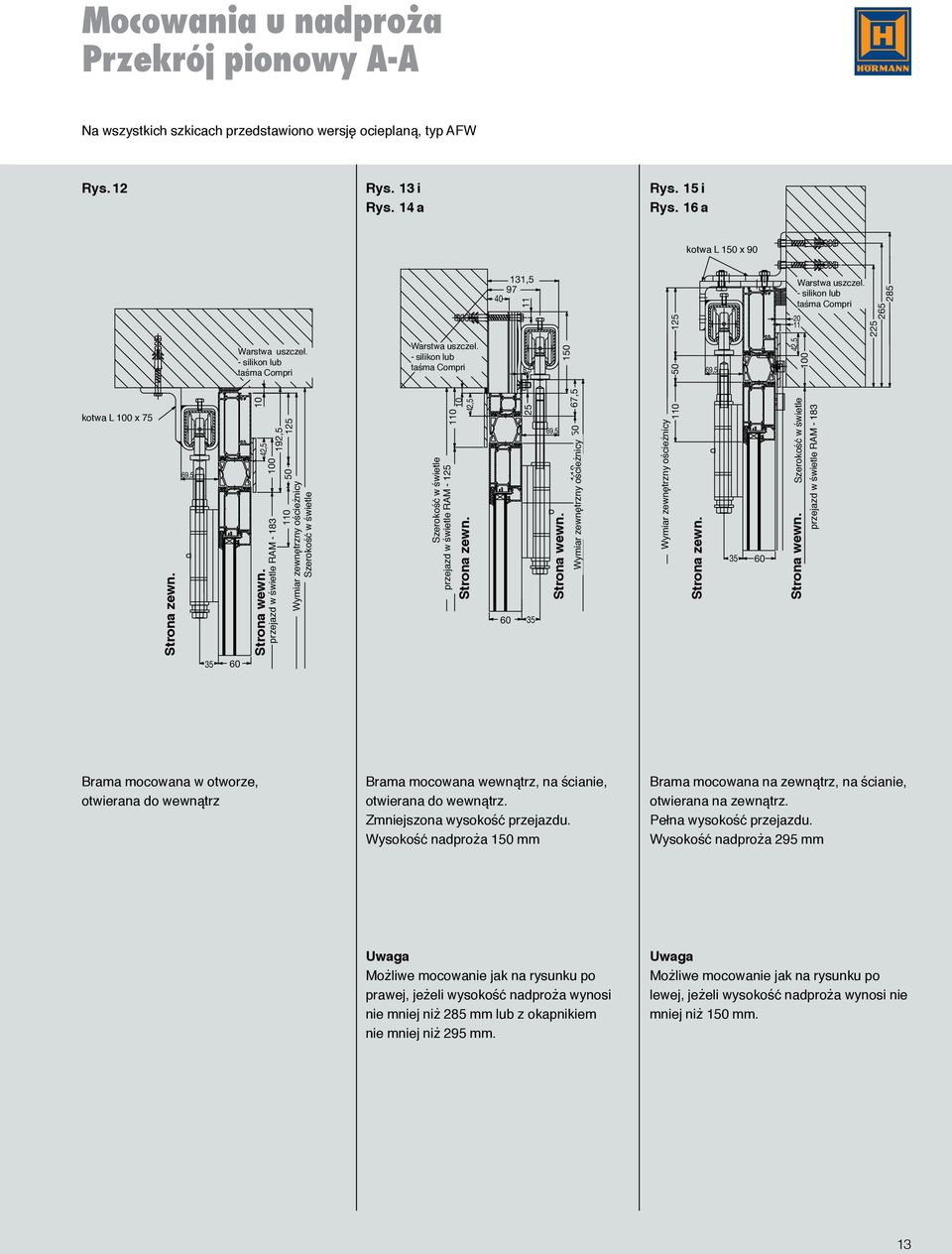

13 . Mocowania u nadproza Przekrój pionowy A-A Na wszystkich szkicach przedstawiono wersję ocieplaną, typ AFW Rys. 12 Rys. 13 i Rys. 14 a Rys. 15 i Rys. 16 a kotwa L 150 x 90 Warstwa uszczel. - silikon lub taśma Compri Warstwa uszczel. - silikon lub taśma Compri ,5 11 8, ,5 42,5 Warstwa uszczel. - silikon lub taśma Compri kotwa L 100 x 75 69, , ,5 50 przejazd w świetle RAM przejazd w świetle RAM , , , przejazd w świetle RAM Brama mocowana w otworze, otwierana do wewnątrz Brama mocowana wewnątrz, na ścianie, otwierana do wewnątrz. Zmniejszona wysokość przejazdu. Wysokość nadproża 150 mm Brama mocowana na zewnątrz, na ścianie, otwierana na zewnątrz. Pełna wysokość przejazdu. Wysokość nadproża 295 mm Uwaga Możliwe mocowanie jak na rysunku po prawej, jeżeli wysokość nadproża wynosi nie mniej niż 285 mm lub z okapnikiem nie mniej niż 295 mm. Uwaga Możliwe mocowanie jak na rysunku po lewej, jeżeli wysokość nadproża wynosi nie mniej niż 150 mm. 13

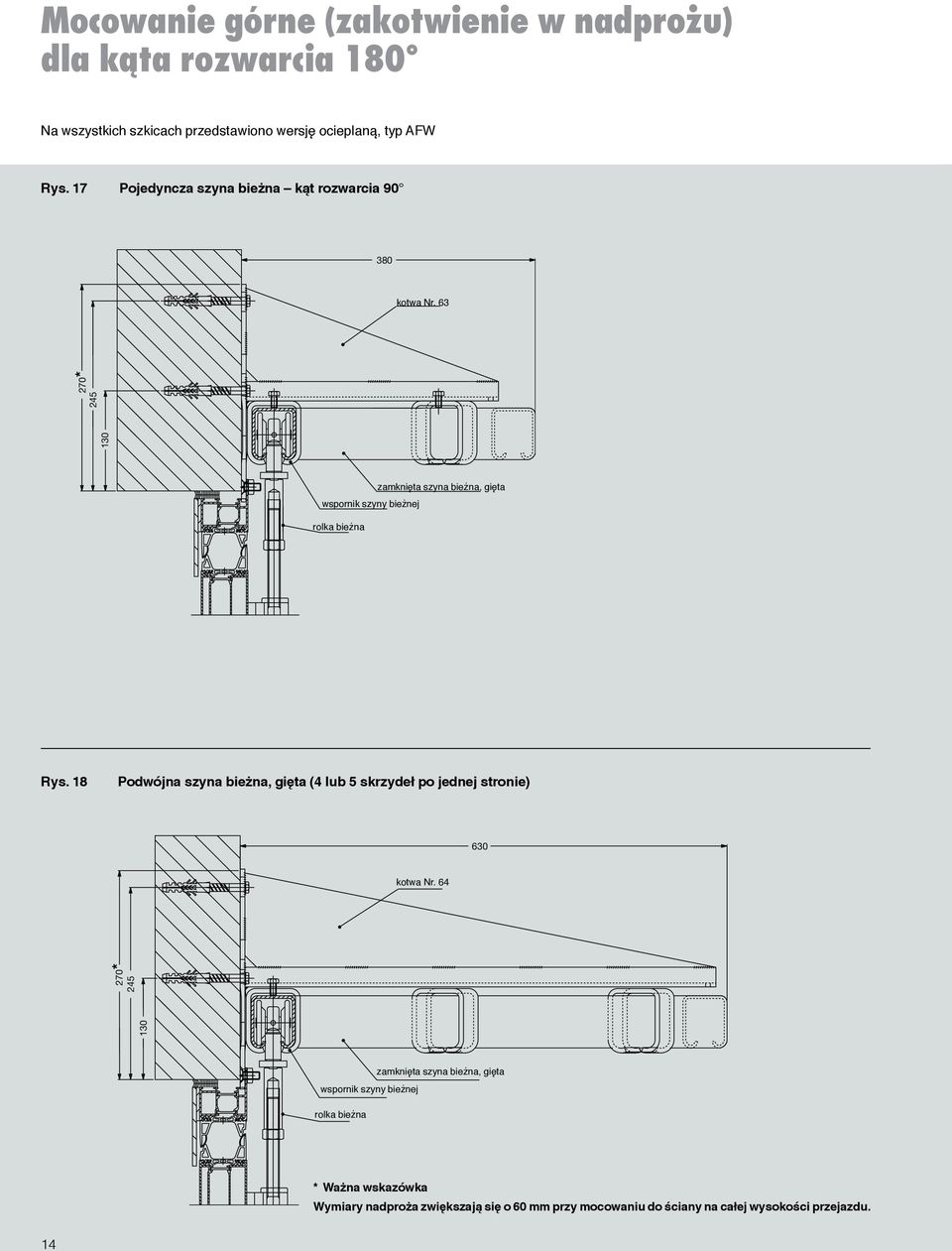

14 . Mocowanie górne (zakotwienie w nadprozu) dla kata rozwarcia 180 Na wszystkich szkicach przedstawiono wersję ocieplaną, typ AFW Rys. 17 Pojedyncza szyna bieżna kąt rozwarcia kotwa Nr * wspornik szyny bieżnej rolka bieżna zamknięta szyna bieżna, gięta Rys. 18 Podwójna szyna bieżna, gięta (4 lub 5 skrzydeł po jednej stronie) 630 kotwa Nr * 245 wspornik szyny bieżnej rolka bieżna zamknięta szyna bieżna, gięta * Ważna wskazówka Wymiary nadproża zwiększają się o mm przy mocowaniu do ściany na całej wysokości przejazdu. 14

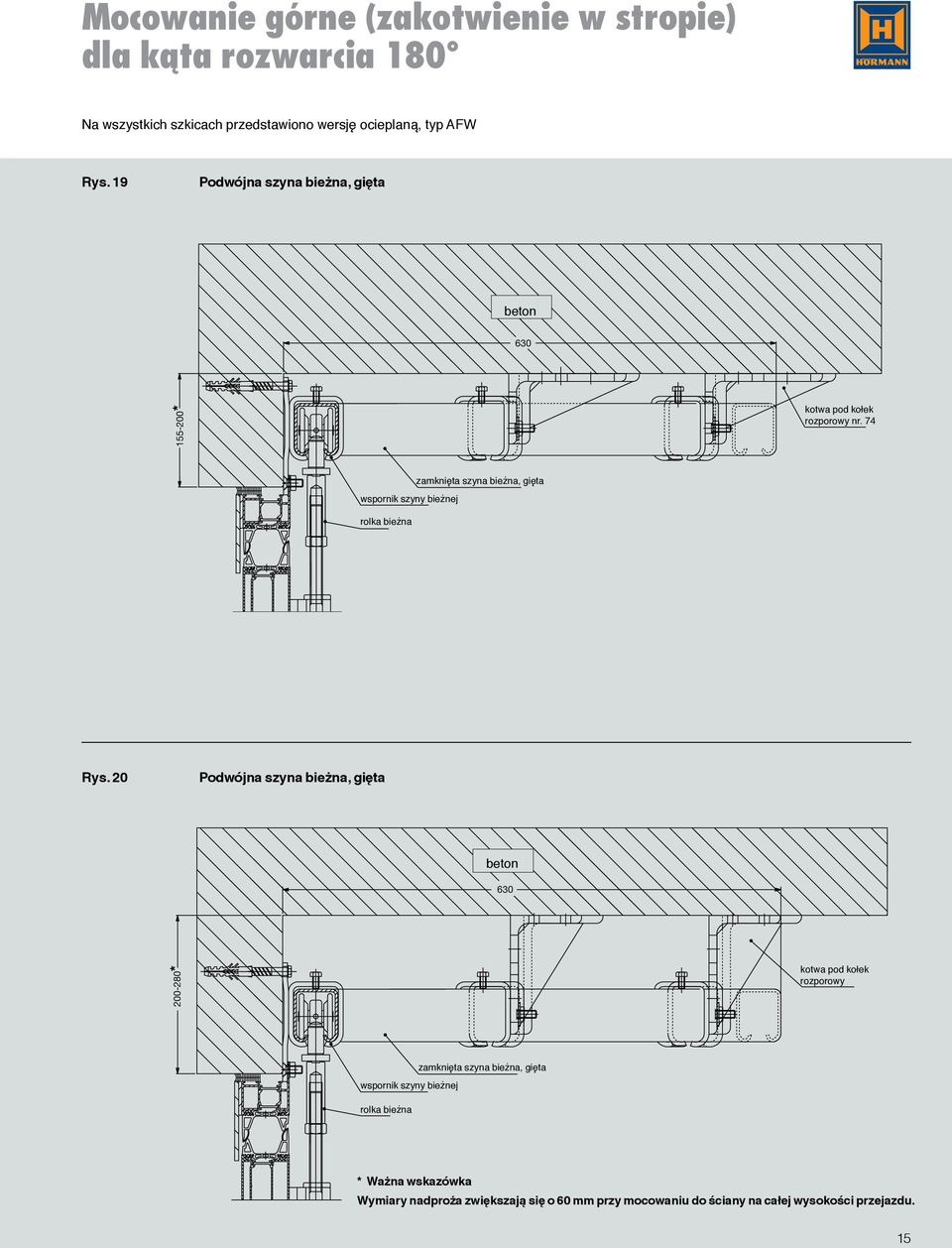

15 Mocowanie górne (zakotwienie w stropie) dla kata rozwarcia 180 Na wszystkich szkicach przedstawiono wersję ocieplaną, typ AFW Rys. 19 Podwójna szyna bieżna, gięta beton * kotwa pod kołek rozporowy nr. 74 wspornik szyny bieżnej rolka bieżna zamknięta szyna bieżna, gięta Rys. 20 Podwójna szyna bieżna, gięta beton * kotwa pod kołek rozporowy wspornik szyny bieżnej rolka bieżna zamknięta szyna bieżna, gięta * Ważna wskazówka Wymiary nadproża zwiększają się o mm przy mocowaniu do ściany na całej wysokości przejazdu. 15

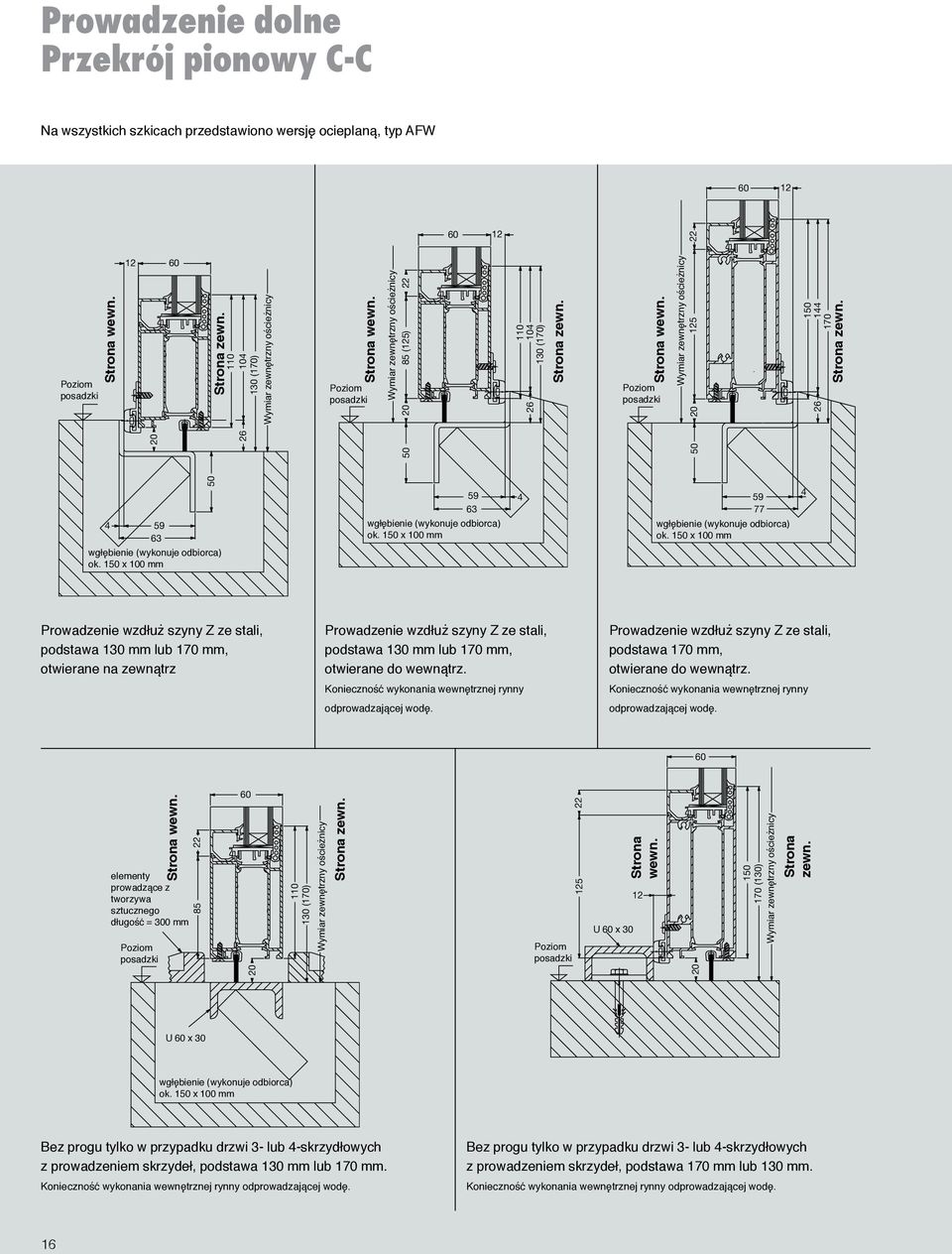

16 Prowadzenie dolne Przekrój pionowy C-C Na wszystkich szkicach przedstawiono wersję ocieplaną, typ AFW Poziom posadzki (170) Poziom posadzki (125) (170) 26 Poziom posadzki wgłębienie (wykonuje odbiorca) ok. 150 x 100 mm wgłębienie (wykonuje odbiorca) ok. 150 x 100 mm wgłębienie (wykonuje odbiorca) ok. 150 x 100 mm 4 Prowadzenie wzdłuż szyny Z ze stali, podstawa 130 mm lub 170 mm, otwierane na zewnątrz Prowadzenie wzdłuż szyny Z ze stali, podstawa 130 mm lub 170 mm, otwierane do wewnątrz. Konieczność wykonania wewnętrznej rynny odprowadzającej wodę. Prowadzenie wzdłuż szyny Z ze stali, podstawa 170 mm, otwierane do wewnątrz. Konieczność wykonania wewnętrznej rynny odprowadzającej wodę. elementy prowadzące z tworzywa sztucznego długość = 300 mm Poziom posadzki (170) Poziom posadzki U x 30 Strona wewn (130) Strona zewn. U x 30 wgłębienie (wykonuje odbiorca) ok. 150 x 100 mm Bez progu tylko w przypadku drzwi 3- lub 4-skrzydłowych z prowadzeniem skrzydeł, podstawa 130 mm lub 170 mm. Konieczność wykonania wewnętrznej rynny odprowadzającej wodę. Bez progu tylko w przypadku drzwi 3- lub 4-skrzydłowych z prowadzeniem skrzydeł, podstawa 170 mm lub 130 mm. Konieczność wykonania wewnętrznej rynny odprowadzającej wodę. 16

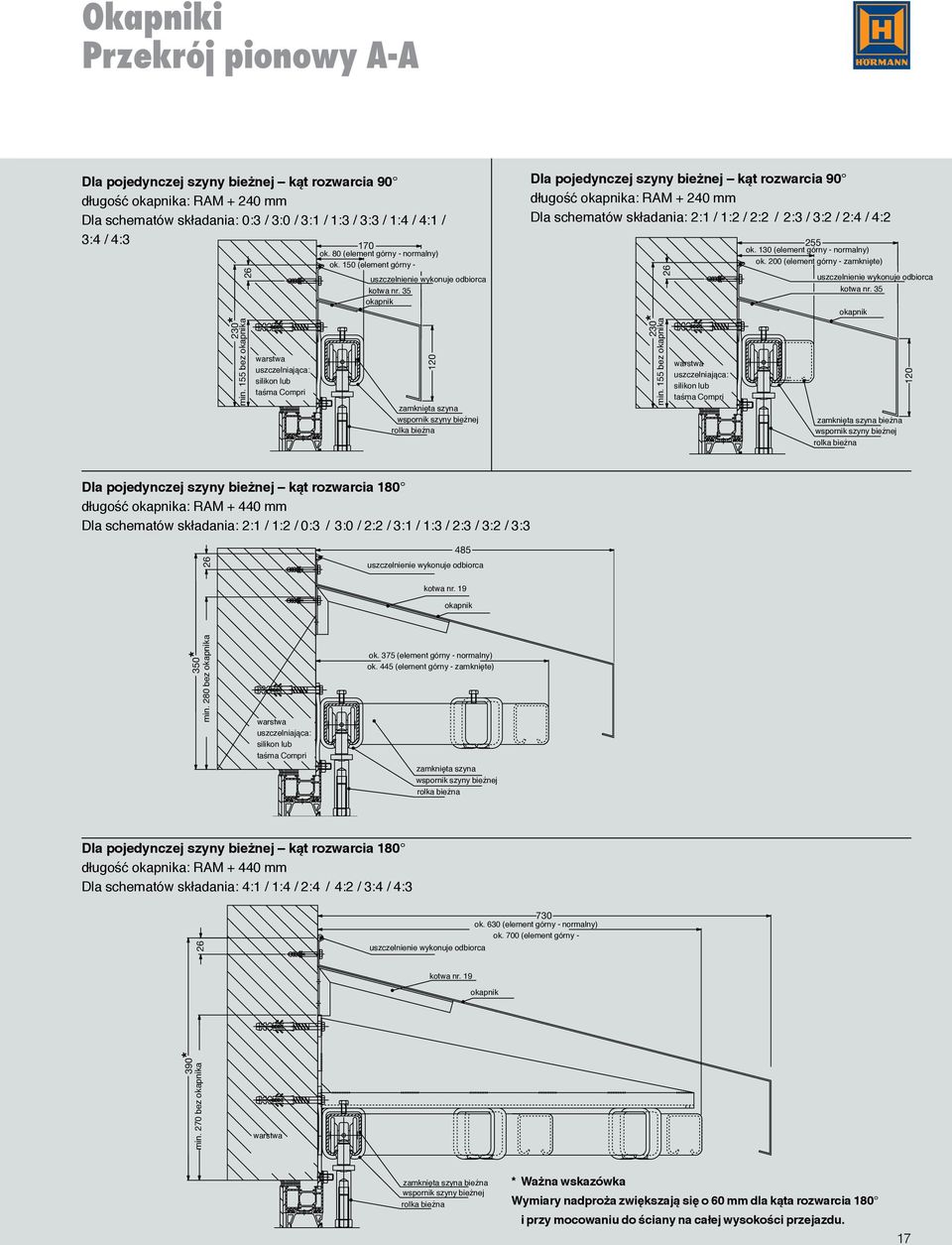

17 Okapniki Przekrój pionowy A-A Dla pojedynczej szyny bieżnej kąt rozwarcia 90 długość okapnika: RAM mm Dla schematów składania: 0:3 / 3:0 / 3:1 / 1:3 / 3:3 / 1:4 / 4:1 / 3:4 / 4: * min. 155 bez okapnika warstwa uszczelniająca: silikon lub taśma Compri 170 ok. 80 (element górny - normalny) ok. 150 (element górny - uszczelnienie wykonuje odbiorca kotwa nr. 35 okapnik 120 zamknięta szyna wspornik szyny bieżnej rolka bieżna Dla pojedynczej szyny bieżnej kąt rozwarcia 90 długość okapnika: RAM mm Dla schematów składania: 2:1 / 1:2 / 2:2 / 2:3 / 3:2 / 2:4 / 4: * min. 155 bez okapnika warstwa uszczelniająca: silikon lub taśma Compri 255 ok. 130 (element górny - normalny) ok. 200 (element górny - zamknięte) uszczelnienie wykonuje odbiorca kotwa nr. 35 okapnik zamknięta szyna bieżna wspornik szyny bieżnej rolka bieżna 120 Dla pojedynczej szyny bieżnej kąt rozwarcia 180 długość okapnika: RAM mm Dla schematów składania: 2:1 / 1:2 / 0:3 / 3:0 / 2:2 / 3:1 / 1:3 / 2:3 / 3:2 / 3: uszczelnienie wykonuje odbiorca kotwa nr. 19 okapnik 350* min. 280 bez okapnika warstwa uszczelniająca: silikon lub taśma Compri ok. 375 (element górny - normalny) ok. 445 (element górny - zamknięte) zamknięta szyna wspornik szyny bieżnej rolka bieżna Dla pojedynczej szyny bieżnej kąt rozwarcia 180 długość okapnika: RAM mm Dla schematów składania: 4:1 / 1:4 / 2:4 / 4:2 / 3:4 / 4: ok. 630 (element górny - normalny) ok. 700 (element górny - uszczelnienie wykonuje odbiorca kotwa nr. 19 okapnik 390* min. 270 bez okapnika warstwa zamknięta szyna bieżna wspornik szyny bieżnej rolka bieżna * Ważna wskazówka Wymiary nadproża zwiększają się o mm dla kąta rozwarcia 180 i przy mocowaniu do ściany na całej wysokości przejazdu. 17

18 Rodzaje bram Dane techniczne Parametry konstrukcyjne i jakościowe = standardowo, = na życzenie AFN AFW Zastosowanie Brama zewnętrzna Brama wewnętrzna Wymiary bramy Szerokość maks., mm Wysokość maks., mm Wysokość nadproża por. strona 12; min., mm Wymagane miejsce Mocowanie do ściany, min., mm z boku 100/165/ /165/185 Szerokość skrzydła maks mm Liczba skrzydeł 3 do 7 skrzydeł Schemat składania por. strony 8-9 Profil ramy 85 x mm Głębokość montażowa mm Kąt rozwarcia 90 lub 180 Skrzydło z zamkiem wg schematu składania: DIN lewe/din prawe/brak Typ mocowania Mocowanie do ściany, otwierane na zewnątrz lub do wewnątrz Mocowanie w otworze, otwierane na zewnątrz lub do wewnątrz Wyposażenie zabezpieczające EN 124 Wymagania mechaniczne. Kontrolowany wzór konstrukcyjny Izolacja cieplna EN Brama ok x 3000 bez przeszklenia (U=W/m 2 K),0 3,0 Izolacja akustyczna EN R υ,w, B =... db ok. 0 0 Obciążenie wiatrowe EN Klasa 2 Właściwości palne DIN 4102 Klasa materiałowa A2 (materiał niepalny) na skrzydle bramy Materiał / Powierzchnia Aluminium eloksalowane, trawione/ kolor naturalny (E6/EV1) Aluminium powlekane proszkowo RAL 9016 Aluminium powlekane proszkowo RAL do wyboru Drzwi w bramie Wysokość drzwi maks mm Wysokość progu przy mocowaniu wewnętrznym, mm 130/ /170 Wysokość progu przy mocowaniu zewnętrznym, mm 155/ /195 Przedzielone skrzydło z zamkiem Wysokość drzwi maks mm Drzwi boczne, takie same jak brama Wysokość drzwi maks mm Zawiasy z cynku odlewanego ciśnieniowo, 2-częściowe Zabezpieczenie przed przytrzaśnięciem (EPDM) na pionowych krawędziach zamykających Uszczelka Uszczelka szczotkowa dolna Uszczelka wargowa górna Wypełnienia Ocieplane Szyby z tworzywa sztucznego / pojedyncze / izolacyjne Szkło płaskie / pojedyncze / izolacyjne Ryglowanie skrzydeł Zamek i zasuwnica Profil bramy Szerokość, mm Profil szczeblin Wysokość, mm 92,5 92,5 Profil cokołu Wysokość, mm 110/ /150 Możliwości mocowania do betonu, stali, ściany murowanej 18

19 Pewne planowanie z solidnym partnerem Hörmann proponuje do każdego obiektu pasujący system bramowy i przeładunkowy jako najlepsze rozwiązanie. Bramy segmentowe Hörmanna Ze stali i aluminium, nieocieplane i ocieplane. Także jako bramy typu speed" i bramy przeciwpożarowe T30. Hörmann Technika przeładunku Rampy przeładunkowe, uszczelnienia bram, doki- śluzy przeładunkowe. Bramy rolowane Hörmanna Ze stali i aluminium, nieocieplane i ocieplane, standardowo z napędem. Także jako bramy szybkorolowane. Kraty rolowane Hörmanna Ze stali, stali nierdzewnej i aluminium. Standardowo z napędem. Bramy harmonijkowe Hörmanna Ze stali i aluminium, nieocieplane i ocieplane. Także jako bramy szybkobieżne z aluminium. Bramy szybkobieżne Hörmanna Z elastyczną kurtyną, otwierane pionowo lub poziomo. Bramy przeciwpożarowe Hörmanna Jako jedno- i dwuskrzydłowe bramy przesuwne T 30 i T 90 oraz jako brama segmentowa T 30. Bramy przesuwne podwórzowe Hörmanna Ze stali, samonośne. Również z drzwiami bocznymi i elementami parkanu takimi jak brama. Poza tym w ofercie: bramy przesuwne, bramy wahadłowe i kurtyny paskowe. 19

20 Hörmann: JakoÊç bez kompromisów Hörmann KG Amshausen Hörmann KG Antriebstechnik Hörmann KG Brandis Hörmann KG Brockhagen Hörmann KG Dissen Hörmann KG Eckelhausen Hörmann KG Freisen Hörmann KG Ichtershausen Hörmann KG Werne Hörmann Genk NV, Belgia Hörmann Beijing, China Hörmann Inc. Vonore TN, USA (Wydanie 12.02) PL/P - - Druk Grupa Hörmann oferuje wszystkie istotne elementy stolarki budowlanej z jednej r ki- jako jedyny producent na mi dzynarodowym rynku. Produkowane sà one w wysoko wyspecjalizowanych zak adach, zgodnie z najnowszymi osiàgni ciami techniki. Rozbudowana sieç dystrybucji i serwisu w Europie oraz obecnoêç firmy w Ameryce i Chinach sprawia, e Hörmann jest solidnym partnerem w zakresie stolarki budowlanej, której jakoêç nie dopuszcza adnych kompromisów. BRAMY GARA OWE NAP DY BRAMY PRZEMYS OWE TECHNIKA PRZE ADUNKU DRZWI OÂCIE NICE
