2 Hörmann - Drzwi wielofunkcyjne Sprawdzona jakoêç od ponad 40 lat W przedsiębiorstwach budowlanych, w których największą wagę przykłada się do jakości materiałów, drzwi wielofunkcyjne firmy Hörmann stanowią synonim niezawodności. Wysoka jakość materiału i precyzyjne wykonanie drzwi zapewniają ich długotrwałe użytkowanie w każdych warunkach. Dlatego też nasze drzwi stalowe znajdują zastosowanie wszędzie tam, gdzie wymaga się najwyższej wytrzymałości: w przemyśle, handlu i rzemiośle, w budynkach publicznych i gospodarstwach rolnych. Atrakcyjną wersję z aluminium zalecamy do obiektów o reprezentacyjnym wyglądzie.

3 Drzwi stalowe MZ - ocieplane, jednoskrzydłowe Drzwi stalowe D 45 - ocieplane, jedno- i dwuskrzydłowe Drzwi stalowe D 55 - ocieplane, jedno- i dwuskrzydłowe Drzwi stalowe D 65 - ocieplane, jedno- i dwuskrzydłowe Drzwi stalowe SLE - nieocieplane, dwuskrzydłowe Drzwi aluminiowe MZA - jedno- i dwuskrzydłowe Przegląd oferty: drzwi wejściowe Przegląd oferty: systemy bram przemysłowych i technika przeładunku W niniejszym prospekcie chcielibyśmy zaprezentować szerokie możliwości zastosowania i bogate wyposażenie drzwi wielofunkcyjnych firmy Hörmann. Drzwi MZ ze stali ocieplane, jedno- i dwuskrzydłowe Drzwi stalowe D 45 i D 55 ocieplane, jedno- i dwuskrzydłowe Drzwi stalowe D 65 ocieplane, jedno- i dwuskrzydłowe Drzwi stalowe SLE nieocieplane, dwuskrzydłowe Certyfikat zgodny z ISO Drzwi aluminiowe MZA jedno- i dwuskrzydłowe Wszelkie prawa zastrzeżone. Powielanie, również częściowe, wyłącznie po uzyskaniu naszej zgody. Zastrzegamy sobie prawo do zmian konstrukcyjnych.

4 Drzwi stalowe MZ - jedno - i dwuskrzyd owe Klasyczne drzwi wielofunkcyjne Drzwi stalowe firmy Hörmann typu MZ wyróżniają się wyjątkowo solidną konstrukcją i dużą wytrzymałością. Ocieplana płyta drzwiowa o podwójnych ściankach jest dodatkowo wzmocniona stalowymi płaskownikami. Hörmann stosuje w produkcji drzwi wyłącznie stal ocynkowaną, którą następnie maluje się wysokiej jakości farbą proszkową. Taki sposób obróbki sprawia, że nasze drzwi są optymalnie zabezpieczone przed korozją. Z tego względu drzwi typu MZ mogą być wykorzystane zarówno wewnątrz, jak i na zewnątrz budynków, np. w piwnicy, przybudówce lub garażu. Izolacyjność termiczna i akustyczna Uszczelki umieszczone na wszystkich krawędziach i wypełnienie płyty drzwiowej zapewniają dobrą szczelność drzwi MZ, jak również skuteczną izolacyjność termiczną i akustyczną. Wartość współczynnika izolacyjności termicznej: U = 1,7 W/m 2 K Wartość laboratoryjna izolacyjności akustycznej: R w ok. 39 db (w drzwiach bez przeszklenia, z uszczelką okalającą) Montaż w: ścianach murowanych ścianach z betonu montaż w innych rodzajach ścian na zapytanie Wyposażenie standardowe Drzwi gotowe do montażu, z ościeżnicą kątową, lewe/prawe Płyta drzwiowa grubość 45 mm, grub. blachy 0,9 mm ocieplenie z wełny mineralnej, wzmocnienie stalowe, dwustronna przylga, Drzwi dwuskrzydłowe: skrzydło stałe z aluminiowym profilem ryglującym, wyposażonym w uszczelkę. Ościeżnica specjalna ościeżnica kątowa, czterostronna, grub. 2,0 mm, z uszczelką z EPDM na wszystkich krawędziach i przyspawanymi kotwami pod kołki rozporowe lub do zamurowania. Powierzchnia Płyty drzwiowe i ościeżnica kątowa z materiału zewnętrzna ocynkowanego, zagruntowane farbą proszkową w kolorze biało- szarym (RAL 9002). Element progowy próg z uszczelką lub bez progu (kształtownik można łatwo odkręcić) Uszczelka uszczelka okalająca wszystkie krawędzie, wykonana z EPDM (dostarczana luzem) Zamek zamek wpuszczany z otworem pod wkładkę patentową z jednym zwykłym kluczem Komplet klamek komplet klamek z podłużnym szyldem (tworzywo sztuczne, rdzeń stalowy), kolor czarny, możliwość zastosowania wkładki patentowej Zawiasy 2 zawiasy konstrukcyjne zgodnie z DIN Czopy jako opcja 2 stalowe czopy przeciwwyważeniowe (po stronie z zawiasami) Drzwi MZ posiadają Aprobatę Techniczną Instytutu Techniki Budowlanej w Warszawie Odstępy między kotwami 4 środek płyty drzwiowej Wymiar otworu w świetle Wymiar zestawczy (BR) Wymiar przejścia w świetle (LDB) Wymiar otworu w świetle Wymiar zestawczy (BR) Wymiar przejścia w świetle (LDH) * Szerokość przejścia w świetle przy kącie rozwarcia równym 90 (bez uwzględnienia uchwytów i klamek) zmniejsza się o 25 mm. MZ-2 MZ-1 Wymiary znormowane (wykonanie z ościeżnicą kątową) Wymiary zestawcze Wymiary otworu Wymiary przejścia * (BR) w świetle w świetle (LDM) szer. x wys. szer. x wys. szer. x wys. 768 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Światło przejścia skrzydła przechodniego = 775 mm 2. Światło przejścia skrzydła przechodniego = 800 mm 3. Światło przejścia skrzydła przechodniego = 900 mm 4. Światło przejścia skrzydła przechodniego = 1000 mm

5 Idealne drzwi do piwnicy Wewn trzne i zewn trzne Drzwi lakierowane przez odbiorcę Przeszklenia Wąski otwór przeszklony, profile aluminiowe eloksalowane w kolorze naturalnym (EV 1). Listwy mocujące umieszczane są standardowo po stronie przeciwnej do zawiasów lub na zamówienie po stronie z zawiasami. Wyposażenie specjalne Okapnik górny z aluminium do pomalowania, nasadzany Okapnik dolny tylko w przypadku jednoskrzydłowych drzwi MZ Przeszklenie otwór przeszklenia w świetle: 230 x 1360 mm, pojedyncze szkło zbrojone 7 mm lub szkło zbrojone izolacyjne 20 mm Wentylacja Kratki wentylacyjne z tworzywa sztucznego 455 x 90 mm Kratki wentylacyjne z aluminium 425 x 75 mm (montowane w dolnym obszarze drzwi) Ościeżnica uzupełniająca trójstronna, skręcana, grub. 1,5 mm, ocynkowana, grubość ściany MW = mm Ościeżnica blokowa trójstronna, z uszczelką z EPDM szara (RAL 7035) Ościeżnica bez elementu wpuszczanego w posadzkę Zamek zamek szybkootwierający, przystosowany pod wkładkę patentową, lewy lub prawy Wkładka patentowa 31,5 + 31,5 mm z 3 kluczami Klamki klamki z podłużnym szyldem lub rozetami; możliwości: dwie klamki, klamka z gałką lub klamki szybkootwierające z tworzywa sztucznego, stali nierdzewnej lub aluminium Uchwyty dźwignia przeciwpaniczna Samozamykacze TS 2000 lub TS 4000 (w drzwiach dwuskrzydłowych wyłącznie w skrzydle przechodnim) Kołki rozporowe umożliwiające prosty i wygodny montaż bez konieczności podpierania drzwi MW Standardowo ościeżnica kątowa, na życzenie z ościeżnicą uzupełniającą Ościeżnica blokowa do montażu w otworze Montaż przy pomocy kołków rozporowych z szyną progową z uszczelką Okapnik Ościeżnica kątowa, montaż przy pomocy kotew pod kołki rozporowe do zamurowania Ościeżnica blokowa do montażu do ściany Montaż przy pomocy kołków rozporowych bez progu możliwość usunięcia szyny Okapnik dolny 5

6 Drzwi stalowe sprostają twardym wymogom codziennej eksploatacji Wszędzie tam, gdzie konieczny jest montaż mocnych i wytrzymałych drzwi, wybór drzwi stalowych firmy Hörmann D 45 okaże się właściwą decyzją. Dzięki doskonałym parametrom jakościowym, odporności na warunki atmosferyczne, trwałości i funkcjonalności stalowe drzwi firmy Hörmann D 45 mogą być szeroko stosowane jako drzwi zewnętrzne w obiektach przemysłowych, handlowych i usługowych, jak również w budownictwie publicznym czy w zabudowaniach rolniczych. Izolacyjność termiczna i akustyczna Trójstronna uszczelka i wypełnienie całej powierzchni płyty drzwiowej zapewnia doskonałą izolacyjność termiczną i akustyczną, szczególnie w przypadku montażu z progiem lub opadającą uszczelką progową. Wartość współczynnika izolacyjności termicznej: U = 1,9W/m 2 K Izolacyjność akustyczna, do 44 db (możliwa do uzyskania przy zastosowaniu odpowiednich elementów dodatkowych) Montaż w: ścianach murowanych ścianach z betonu ścianach z betonu komórkowego ścianach gipsowo- kartonowych montaż w innych rodzajach ścian na zapytanie Wymiary drzwi - patrz str. 9 cienka przylga gruba przylga Drzwi stalowe D 45 z cienkà przylgà. Drzwi stalowe D 55 z grubà przylgà jedno- i dwuskrzyd owe Wyposażenie standardowe Zestaw drzwiowy gotowy do montażu, składa się z: Płyta drzwiowa grub. 45 mm, z trójstronną cienką przylgą (D 45) grub. 55 mm, z trójstronną grubą przylgą (D 55) z wzmocnieniem stalowym i wkładem izolującym z włókna mineralnego, grub. blachy 1,5 mm Element progowy bez progu Ościeżnica ościeżnica kątowa, grub. 2,0 mm, element wpuszczany 30 mm w posadzkę, spawana, z uszczelką z EPDM na trzech krawędziach i przyspawanymi kotwami pod kołki rozporowe lub do zamurowania Powierzchnia zewnętrzna Zamek Komplet klamek Zawiasy Czopy przeciwwyważeniowe Ryglowanie płyta drzwiowa i ościeżnica ocynkowane i pokryte warstwą farby gruntującej (farby proszkowej) w kolorze biało- szarym (RAL 9002) zamek wpuszczany, przystosowany do wkładki patentowej, wyposażony w klucz piórowy komplet klamek z podłużnym szyldem (tworzywo sztuczne, rdzeń stalowy), kolor czarny, możliwość zastosowania wkładki patentowej zawiasy konstrukcyjne łożyskowane 3 czopy stalowe na skrzydło, jako zabezpieczenie przed wyważeniem tylko w wersji dwuskrzydłowej: rygle krawędziowe (ryglowanie górne i dolne) Drzwi D 45 i D 55 posiadają Aprobatę Techniczną Instytutu Techniki Budowlanej w Warszawie drzwi dwuskrzydłowe drzwi jednoskrzydłowe bez progu z progiem próg aluminiowy z uszczelką uszczelka w skrzydle i aluminiowa listwa nabiegowa o wys. 5 mm opadająca uszczelka progowa 6

7 Rozmaite wzory, bogate wyposa enie Drzwi lakierowane przez odbiorcę Przeszklenia Profile przeszklenia wykonano ze stali pokrytej warstwą proszkowej farby gruntującej, w kolorze biało- szarym (RAL 9002). Na zamówienie: dodatkowe profile maskujące z aluminium, eloksalowane w kolorze naturalnym (F1) wzgl. profile z polerowanej stali nierdzewnej. Rodzaje szyb: szkło zbrojone 7 mm, szkło zbrojone izolacyjne 20 mm wzgl. bez szyby. (inne rodzaje na zapytanie) Otwór przeszklenia znormowany szerokość obrębu bocznego 270 mm początek przeszklenia: wysokość od u 1400 mm Wyposażenie specjalne Zestaw drzwiowy możliwe różne szerokości skrzydeł Element progowy patrz str. 6 Ościeżnica warianty - patrz str. 8 Okapnik aluminiowy, nakładany Samozamykacze górny samozamykacz (możliwy montaż po stronie przeciwnej do zawiasów), zawias sprężynowy (zamyka samoczynnie) Ryglowanie zasuwnica z drążkiem zamykającym, mocowana na skrzydle stałym od zewnątrz, zasuwnica wewnętrzna z opuszczanym uchwytem Blokada blokada drzwi dolna Zamki dodatkowy zamek ryglowy, górny zamek blokowy (zamek dostarcza odbiorca) zamki szybkootwierające Wkładka bębenkowa mm z 3 kluczami (D 45) 45,5 + 30,5 mm z 3 kluczami (D 55) Klamki klamki z podłużnym szyldem lub rozetami; możliwości: dwie klamki, klamka z gałką lub klamki szybkootwierające z tworzywa sztucznego, stali nierdzewnej lub aluminium Dêwignie przeciwpaniczne Elektrozaczep Sygnalizator otwarcia drzwi Kontrola zamknięcia Wizjer Komplet kołków uchwyty z tworzywa sztucznego, aluminium, stali nierdzewnej stycznik hermetyczny (kontaktron) czujnik zaryglowania wbudowany wizjer panoramiczny kołki rozporowe firmy Hörmann umożliwiające prosty i wygodny montaż bez konieczności podpierania drzwi Otwór przeszklenia wielkości wg życzenia, szerokość obrębu bocznego i górnego: min. 215 mm wysokość cokołu od u : min. 270 mm Romb, należy podać odległość do środka przeszklenia, mierzoną od u wymiary otworu w świetle: 300 x 300, 400 x 400, 500 x 500 mm Kratki wentylacyjne wysokość 370 mm szerokość obrębu bocznego 220 mm wysokość cokołu od u 180 mm Przeszklenie okrągłe (bulaj); ø 300, 400, 500 mm odległość od środka przeszklenia do u 1550 mm Kratki wentylacyjne, wielkości wg życzenia szerokość obrębu min. 180 mm Kratki wentylacyjne, nieruchome wysokość min. 250 mm, maks mm Nieruchome nadświetlne lub nieruchoma przesłona wysokość min. 250 mm, maks mm Wszystkie kratki wentylacyjne wykonano z blachy stalowej, ocynkowanej i pokrytej warstwą gruntującej farby proszkowej w kolorze biało - szarym (RAL 9002), z siatką jednolitą po stronie wewnętrznej. 7

8 Drzwi stalowe D 45/ D 55 warianty oêcie nic i rodzaje monta u Warianty ościeżnic MW MW MW Ościeżnica kątowa, standard Ościeżnica kątowa, na życzenie z ościeżnicą uzupełniającą Montaż w ścianie murowanej, w ścianie z betonu Ościeżnica obejmująca, skręcana Ościeżnica obejmująca B73, skręcana ściana murowana montaż za pomocą kotew pod kołki rozporowe lub do zamurowania ściana murowana lub betonowa o powierzchni wykończonej, montaż za pomocą nakładek do zakrytego montażu ściana murowana montaż za pomocą kotew pod kołki rozporowe lub do zamurowania ściana murowana montaż za pomocą kotew pod kołki rozporowe lub do zamurowania ściana murowana lub betonowa o powierzchni wykończonej montaż przez spawanie Montaż w ścianie z betonu komórkowego ściana murowana lub betonowa o powierzchni wykończonej, montaż za pomocą kołków rozporowych przez ościeże (szerokość obejmy do 205 mm) ściana murowana lub betonowa o powierzchni wykończonej, montaż za pomocą kołków rozporowych przez ościeże (szerokość obejmy powyżej 205 mm) Montaż w ścianie murowanej lub betonowej o powierzchni wykończonej. Płytki montażowe/ wspornik z płytki do krytego montażu Montaż w ścianie z betonu komórkowego Ściana nieotynkowana montaż przez spawanie Montaż w otworze Montaż w ścianie z betonu komórkowego Ściana nieotynkowana montaż przez spawanie Montaż w ścianie z betonu komórkowego Ściana otynkowana Kotwy do montażu w murze Montaż w ścianach lekkich/gipsowo- kartonowych 8 montaż za pomocą kołków rozporowych przez ościeże montaż przez skręcanie

9 Wymiary i dane monta owe D 45/D 55 Rozmieszczenie kotew wymiar otworu w świetle wysokość zestawcza (BR) wysokość przejścia w świetle (LDH) wymiar zewnętrzny ościeżnicy okapnik * Szerokość przejścia w świetle przy kącie rozwarcia równym 90 (bez uwzględnienia uchwytów i klamek) zmniejsza się o 10 mm (D 45) lub 20 mm (D55), w przypadku drzwi dwuskrzydłowych o 20 mm (D45), lub 40 mm (D55). wymiar otworu w świetle szerokość zestawcza (BR) szerokość przejścia w świetle* (LDB) wymiar otworu w świetle szerokość zestawcza (BR) szerokość przejścia w świetle* (LDB) wymiar zewnętrzny ościeżnicy wymiar zewnętrzny ościeżnicy Wielkości znormowane Typ dwuskrzydłowe jednoskrzydłowe Wymiary zestawcze Wymiary otworu Wymiary przejścia Wymiary zewnętrzne (BR) w świetle w świetle* (LDM) ościeżnicy szer. x wys. szer. x wys. szer. x wys. szer. x wys. 882 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x 2000 *** 1546 x x x x 2000 *** 1746 x x x x 2000 *** 1946 x x x x x x 2000 ** 1510 x x x x 2125 ** 1510 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x 2531 * W przypadku ościeżnic obejmujących B73 dla ścian lekkich (gipsowo- kartonowych): wymiar zestawczy BR = wymiary otworu w świetle ** Szerokość skrzydła przechodniego: 1000 mm, przeszklenie tylko w skrzydle przechodnim *** Światło przejścia skrzydła przechodniego 900 mm przy kącie otwarcia 170 Zakres wielkości wymiary zestawcze 1-skrzydł. szerokość wysokość 2-skrzydł. szerokość wysokość Przy składaniu zamówienia proszę podać typ mocowania lewe skrzydło przechodnie lewe mm mm mm mm Zabudowa do stropu wysokość drzwi maks mm z przesłoną górną lub naświetlem wysokość elementu maks mm Różne szerokości skrzydeł Skrzydło przechodnie: szerokość min. 750 mm maks mm Skrzydło nieprzechodnie: szerokość: min. 500 mm maks mm prawe skrzydło przechodnie prawe 9

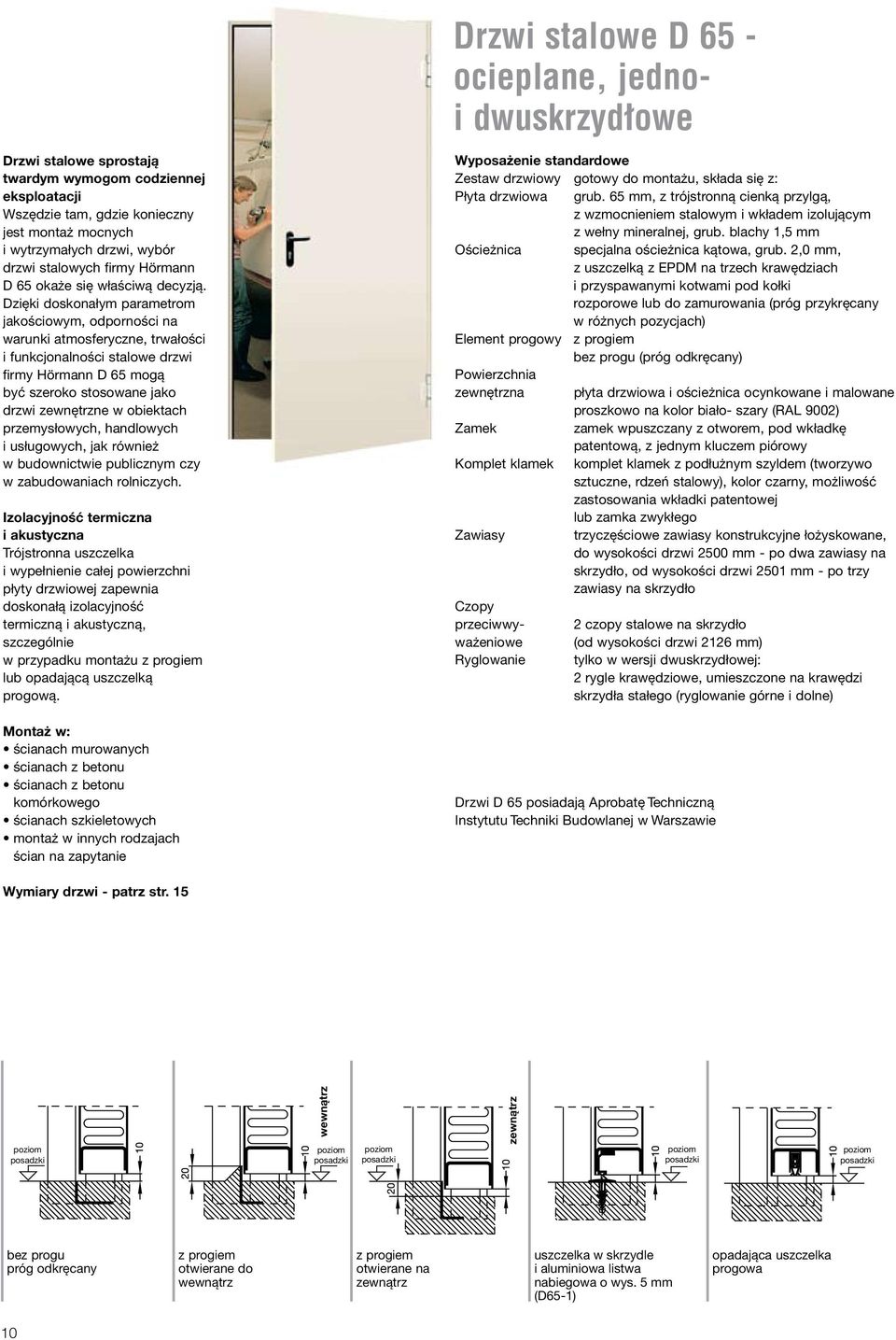

10 Drzwi stalowe D 65 - ocieplane, jednoi dwuskrzyd owe Drzwi stalowe sprostają twardym wymogom codziennej eksploatacji Wszędzie tam, gdzie konieczny jest montaż mocnych i wytrzymałych drzwi, wybór drzwi stalowych firmy Hörmann D 65 okaże się właściwą decyzją. Dzięki doskonałym parametrom jakościowym, odporności na warunki atmosferyczne, trwałości i funkcjonalności stalowe drzwi firmy Hörmann D 65 mogą być szeroko stosowane jako drzwi zewnętrzne w obiektach przemysłowych, handlowych i usługowych, jak również w budownictwie publicznym czy w zabudowaniach rolniczych. Izolacyjność termiczna i akustyczna Trójstronna uszczelka i wypełnienie całej powierzchni płyty drzwiowej zapewnia doskonałą izolacyjność termiczną i akustyczną, szczególnie w przypadku montażu z progiem lub opadającą uszczelką progową. Montaż w: ścianach murowanych ścianach z betonu ścianach z betonu komórkowego ścianach szkieletowych montaż w innych rodzajach ścian na zapytanie Wyposażenie standardowe Zestaw drzwiowy gotowy do montażu, składa się z: Płyta drzwiowa grub. 65 mm, z trójstronną cienką przylgą, z wzmocnieniem stalowym i wkładem izolującym z wełny mineralnej, grub. blachy 1,5 mm Ościeżnica specjalna ościeżnica kątowa, grub. 2,0 mm, z uszczelką z EPDM na trzech krawędziach i przyspawanymi kotwami pod kołki rozporowe lub do zamurowania (próg przykręcany w różnych pozycjach) Element progowy z progiem bez progu (próg odkręcany) Powierzchnia zewnętrzna płyta drzwiowa i ościeżnica ocynkowane i malowane proszkowo na kolor biało- szary (RAL 9002) Zamek zamek wpuszczany z otworem, pod wkładkę patentową, z jednym kluczem piórowy Komplet klamek komplet klamek z podłużnym szyldem (tworzywo sztuczne, rdzeń stalowy), kolor czarny, możliwość zastosowania wkładki patentowej lub zamka zwykłego Zawiasy trzyczęściowe zawiasy konstrukcyjne łożyskowane, do wysokości drzwi 2500 mm - po dwa zawiasy na skrzydło, od wysokości drzwi 2501 mm - po trzy zawiasy na skrzydło Czopy przeciwwy- 2 czopy stalowe na skrzydło ważeniowe (od wysokości drzwi 2126 mm) Ryglowanie tylko w wersji dwuskrzydłowej: 2 rygle krawędziowe, umieszczone na krawędzi skrzydła stałego (ryglowanie górne i dolne) Drzwi D 65 posiadają Aprobatę Techniczną Instytutu Techniki Budowlanej w Warszawie Wymiary drzwi - patrz str. 15 wewnątrz zewnątrz bez progu próg odkręcany z progiem otwierane do wewnątrz z progiem otwierane na zewnątrz uszczelka w skrzydle i aluminiowa listwa nabiegowa o wys. 5 mm (D65-1) opadająca uszczelka progowa 10

11 Rozmaite wzory, bogate wyposa enie Drzwi lakierowane przez odbiorcę Przeszklenia Rama przeszklenia z tworzywa sztucznego lub metalu w kolorze grafitowym (na bazie RAL 9011), z wyjątkiem przeszklenia okrągłego. Listwy mocujące standardowo po stronie bez zawiasów, po stronie z zawiasami na zamówienie. Otwór przeszklenia znormowany szkło zbrojone 6 mm lub szyba akrylowa izolacyjna 18 mm 586 x 386 mm dla drzwi o wysokości do 2249 mm 586 x 686 mm dla drzwi o wysokości od 2250 mm Wysokość otworu należy podać od u Otwór przeszklenia wielkości wg życzenia, maks. wysokość 1470 mm. Do samodzielnego przeszklenia - grubość szyby maks. 18 mm Szerokość obrębu bocznego: z boku: min. 150 mm, u góry: min. 215 mm Wysokość otworu należy podać od u Przeszklenie okrągłe (bulaj) Ø 300, 400, 500 mm szyba akrylowa, przeźroczysta, 6 mm lub szyba akrylowa izolacyjna 18 mm, mocowanie w profilu mocującym lub obręczy z polerowanej stali nierdzewnej. Odległość do środka przeszklenia należy podać od u Romb (kwadrat postawiony na wierzchołku), wymiary otworu w świetle w zależności od szerokości drzwi, szkło zbrojone 6 mm lub szyba akrylowa izolacyjna 18 mm Odległość do środka przeszklenia należy podać od u Wyposażenie specjalne Zestaw drzwiowy możliwe różne szerokości skrzydeł Przeszklenia patrz poniżej Segmenty wentylacyjne patrz poniżej Przesłony patrz poniżej Element progowy patrz str.10 Zawiasy możliwość dodatkowego zawiasu Czop przeciwwy- możliwość zamontowania dodatkowego czopu ważeniowy przeciwwyważeniowego Ościeżnica warianty - patrz str. 12 Samozamykacze górny samozamykacz Blokada 1 rygiel blokujący na każde skrzydło (dla D 65-1) Zamykanie zasuwnica w skrzydle stałym, zasuwa 20 x 10 mm (dla D 65-2) Zamki dodatkowy zamek ryglowy, zamek blokowy (zamek dostarcza odbiorca) potrójne ryglowanie wielopunktowe, przystosowane pod wkładkę patentową zamek szybkootwierający, przystosowany pod wkładkę patentową, trzpień 65 mm, zamek wpuszczany, przystosowany pod 2 wkładki patentowe, trzpień 60/100 mm, z kompletem klamek lub klamką z gałką ze stali nierdzewnej Wkładka patentowa 40,5 + 40,5 mm Klamki klamki z podłużnym szyldem lub rozetami; możliwości: dwie klamki, klamka z gałką lub klamki szybkootwierające z tworzywa sztucznego, stali nierdzewnej lub aluminium Uchwyty uchwyty szybkootwierające (dźwignie przeciwpaniczne) Elektrozaczep Zespół szczelin wentylacyjnych (przekrój wentylacyjny ok. 12 cm 2 ) 3 szczeliny wentylacyjne, szer. 80 mm, wys. ok. 75 mm Kratki wentylacyjne (przekrój wentylacyjny ok. 23%) ocynkowane i zgruntowane z odpornej na przebicie blachy. Nieruchoma przesłona lub nadświetlne wysokość maks mm, min. 200 mm Przesłona z boku wielkość maks. jak skrzydła drzwi, szer. min. 250 mm Kombinacja: przesłona górna i przesłona boczna 11

12 Solidne drzwi do użytku zewnętrznego Cechą wyróżniającą te drzwi jest spawana rama, wyposażona w okalającą listwę profilowaną. Takie rozwiązanie sprawia, że drzwi są wyjątkowo odporne na odkształcenia. Nieocieplane drzwi stalowe SLE używane są przede wszystkim w wejściach do nieogrzewanych pomieszczeń w przemyśle, warsztatach i zabudowaniach gospodarczych. Montaż w: ścianie murowanej ścianie z betonu ścianie z betonu komórkowego montaż w innych rodzajach ścian na zapytanie Drzwi lakierowane przez odbiorcę Drzwi stalowe SLE - nieocieplane, jednoi dwuskrzyd owe Wyposażenie standardowe Skrzydło drzwi głęb. montażowa 55 mm, szer. profili 70 mm. okalająca, spawana rama z profili zamkniętych, z trójstronną przylgą (profilowane listwy zderzakowe z boku, u góry i między skrzydłami w przypadku drzwi SLE-2). Wypełnienie nieocieplane, dostępne warianty przedstawiono na sąsiedniej stronie Element progowy z progiem lub bez (próg odkręcany) Okapnik okapnik aluminiowy do pomalowania, dla drzwi o wysokości do 3000 mm Ościeżnica ościeżnica kątowa, grub. 2,0 mm, z uszczelką z EPDM na trzech krawędziach z odkręcanym progiem z przyspawanymi kotwami do zamurowania i kotwami pod kołki rozporowe Powierzchnia zewnętrzna skrzydło i ościeżnica ocynkowane i pokryte warstwą gruntującej farby proszkowej w kolorze białym (RAL 9016) Zamek zamek wpuszczany, przystosowany pod wkładkę patentową Klamki komplet klamek aluminiowych, z podłużnym szyldem przystosowane pod wkładkę patentową, eloksalowane na kolor naturalny (F1) Zawiasy trzyczęściowe zawiasy konstrukcyjne łożyskowane, do wysokości drzwi 2500 mm - po dwa zawiasy na skrzydło, od wysokości drzwi 2501 mm - po trzy zawiasy na skrzydło Czopy przeciwwy- czop stalowy, 1 sztuka na skrzydło ważeniowe Ryglowanie Blokada do wysokości 3000 mm - dwa rygle krawędziowe, wbudowane w skrzydło stałe (ryglowanie górne i dolne); wysokość powyżej 3001 mm - zasuwnica wbudowana w skrzydło stałe 1 rygiel blokujący (ryglowanie w posadzce) na każde skrzydło Dla drzwi stalowych SLE Hörmann Polska nie posiada dokumentów dopuszczających do obrotu i stosowania na rynku polskim. W związku z tym, konieczność zastosowania w/w bram należy każdorazowo konsultować z Hörmann Polska Sp. z o. o. wewnątrz zewnątrz bez progu próg odkręcany z progiem otwierane do wewnątrz z progiem otwierane na zewnątrz 12

13 Du y wybór wype nieƒ i wyposa enia specjalnego Drzwi lakierowane przez odbiorcę wzór 902 stal, przetłoczenia pionowe (przetłoczenia e za dopłatą) wzór 905 wypełnienie odbiorcy, bez listew, wypełnienie w ramie, maks. ciężar wypełnienia 16 kg/m 2 Wyposażenie specjalne Skrzydła drzwiowe możliwe różne szerokości skrzydeł; wypełnienia przedstawiono poniżej Listwa poprzeczna dodatkowa listwa, szer. 43 mm, możliwe umieszczenie na dowolnej wysokości Przeszklenie wysokość szyby maks mm (proszę podać wysokość mierzoną od u ) przeszklenie fabryczne: pojedyncza szyba akrylowa, przeźroczysta 4 mm podwójna szyba akrylowa, przeźroczysta 18 mm podwójna płyta akrylowa 16 mm przeszklenie odbiorcy: grub. szyby maks. 20 mm mocowanie szyb: aluminiowe listwy mocujące dla szyb pojedyńczych rama aluminiowa do pomalowania dla szyb podwójnych Ościeżnica warianty - patrz str. 14 Powierzchnia zewnętrzna Zamek Wkładka patentowa Klamki ościeżnica i skrzydła drzwiowe ocynkowane i pokryte warstwą gruntującej farby proszkowej w kolorze brązowym (RAL 8028) zamek szybkootwierający, przystosowany pod wkładkę patentową 35,5 + 35,5 mm klamka z gałką z aluminium, przystosowane pod wkładkę patentową, eloksalowane na kolor naturalny (F1) przeszklenie z listwą ą, wzory 902, 905, 910 segmenty wentylacyjne z listwą poprzeczną, wzory 902, 905, 910 wzór 910 stal przetłaczana krzyżowo z listwą poprzeczną wzór 990 stal, przetłoczenia w jodełkę wzór 972 stal, kasetony przeszklenie typ 1, dla wzoru 972 przeszklenie typ 2, dla wzoru 972 przeszklenie typ 3, dla wzoru

14 Drzwi stalowe D 65 i SLE oêcie nice i rodzaje monta u Warianty ościeżnic 30 1, Ościeżnica kątowa, standard MW Ościeżnica kątowa, Ościeżnica obejmująca, na życzenie z skręcana ościeżnicą uzupełniającą 62 MW Ościeżnica blokowa 105 Montaż w otworze Ościeżnica blokowa 73 Montaż do lica ściany 2 10 Montaż w ścianie murowanej, w ścianie z betonu Ściana murowana montaż za pomocą kotew pod kołki rozporowe lub do zamurowania Ściana murowana lub betonowa o powierzchni wykończonej MW < 140 mm Ściana murowana montaż za pomocą kotew pod kołki rozporowe lub do zamurowania Ściana murowana montaż za pomocą kotew pod kołki rozporowe lub do zamurowania w przypadku D 65 Ściana murowana licowa lub beton licowy Ściana murowana lub betonowa o powierzchni wykończonej Montaż przy pomocy kołków rozporowych przez ościeże od grubość ściany (MW) 140 mm do grubość ściany (MW) 205 mm w przypadku D 65 Ściana murowana lub betonowa o powierzchni wykończonej Montaż przy pomocy kołków rozporowych przez ościeże powyżej grubości ściany (MW) 205 mm w przypadku D 65 Montaż w ścianie z betonu komórkowego Montaż w lekkich ściankach budowlanych Montaż w otworze Montaż w jednej płaszczyźnie ze ścianą min Montaż za pomocą kotew Montaż przez skręcanie w przypadku D 65 Montaż w otworze kołki rozporowe Kąt rozwarcia drzwi maks. 90 Montaż przy pomocy kołków rozporowych min. grubość ściany (MW) 120 mm maks. grubość ściany (MW) 280 mm

15 Wymiary i dane monta owe Rozmieszczenie kotew wysokość otworu w świetle wysokość zestawcza (BR) wysokość przejścia w świetle (LDH) wysokość zewnętrzna ościeżnicy szerokość otworu w świetle szerokość zestawcza (BR) szerokość przejścia w świetle* (LDB) szerokość otworu w świetle szerokość zestawcza (BR) szerokość przejścia w świetle* (LDB) szerokość zewnętrzna ościeżnicy szerokość zewnętrzna ościeżnicy *Szerokość przejścia w świetle przy kącie rozwarcia wynoszącym 90, bez uwzględnienia uchwytów i klamek, zmniejsza się o 30 mm, w przypadku drzwi dwuskrzydłowych - o 65 mm. Zakres wielkości/wymiary specjalne 1-skrzydłowe szerokość mm wysokość mm *Szerokość przejścia w świetle przy kącie rozwarcia wynoszącym 90, bez uwzględnienia uchwytów i klamek, zmniejsza się o 30 mm, w przypadku drzwi dwuskrzydłowych - o 65 mm. Wymiar budowlany w świetle = BR + 5 Wymiar zestawczy (BR) szerokość przejścia w świetle* (LDH) 2-skrzydłowe szerokość mm wysokość mm Przy składaniu zamówienia proszę podać typ mocowania. lewe skrzydło przechodnie lewe prawe Wymiar budowlany w świetle = BR + 10 Wymiar zestawczy (BR) szerokość przejścia w świetle* (LDB) skrzydło przechodnie prawe 15

16 Drzwi aluminiowe MZA jedno- i dwuskrzyd owe Drzwi, którymi się można pochwalić Drzwi zewnętrzne stosowane z powodzeniem w przemyśle, handlu i rzemiośle. Łączą atrakcyjny wygląd aluminium z wysoką niezawodnością, odpornością na korozję, szczelnością i gwarancją długotrwałego użytkowania. Wypełnienia warstwowe i izolujące przeszklenia zapobiegają emisji ciepła i tym samym pozwalają obniżyć koszty zużycia energii. Montaż: w ścianach murowanych w betonie w betonie komórkowym w ścianach szkieletowych inne rodzaje ścian na zapytanie Drzwi specjalnie eloksalowane Wyposażenie standardowe Konstrukcja ościeżnica i rama skrzydła jednopowłokowe, ze ściskanych profili aluminiowych, tworzące jedną powierzchnię, głęb. montażowa 50 mm, grubość ścianki 2 mm, wysokość cokołu 150 mm Złącza kątowe profile aluminiowe ściskane i klejone na złączach kątowych, skręcane na złączeniach prostopadłych Uszczelki z EPDM między ościeżnicą a skrzydłem: oraz przyszybowe w części progowej: uszczelka z EPDM z podwójną wargą i kształtkami profilowanymi listwa mocująca szkło bezpieczne Próg dwuczęściowy profil progowy z uszczelką nabiegową Element wpuszczany odkręcany element wpuszczany w posadzkę Wypełnienie do wyboru (w tej samej cenie): panel warstwowy, grub. 24 mm, składający się z: ocynkowanych i pokrytych folią z tworzywa sztucznego, cienkich blach z wkładem termoizolacyjnym, ornamentowe szkło izolacyjne zbrojone, białe, 24 mm (odstęp między szybami 16 mm) Powierzchnia zewnętrzna ościeżnica, skrzydło i panel: malowane proszkowo na kolor biały (RAL 9016) z połyskiem; Zamek zamek wpuszczany, z wkładką patentową i trzema kluczami Klamki komplet klamek aluminiowych, białych Zawiasy dwuczęściowe zawiasy aluminiowe, regulowane w trzech płaszczyznach, wkręcone w płytki wzmacniające Ryglowanie w przypadku drzwi dwuskrzydłowych: 2 zasuwnice umieszczone w skrzydle stałym, ryglowanie górne i dolne Dla drzwi aluminiowych MZA Hörmann Polska nie posiada dokumentów dopuszczających do obrotu i stosowania na rynku polskim. W związku z tym, konieczność zastosowania w/w bram należy każdorazowo konsultować z Hörmann Polska Sp. z o. o. Wymiary znormowane Typ Wymiary zamówieniowe wymiary wymiary przejścia zewn. wymiary oścież. zestawcze w świetle szer. x wys. szer. x wys. szer. x wys. dwuskrzydłowe jednoskrzydłowe 855 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x 2415 Standardowo otwierane do wewnątrz, na zamówienie otwierane na zewnątrz (listwy mocujące przeszklenie umieszczono po stronie wewnętrznej) Zakres wielkości zewnętrzne wymiary ościeżnicy 1-skrzydłowe szerokość maks mm wysokość maks mm 2-skrzydłowe szerokość maks mm wysokość maks mm Przy składaniu zamówienia proszę podać typ mocowania. lewe skrzydło przechodnie lewe skrzydło przechodnie prawe prawe próg nabiegowy z profilem wpuszczanym w posadzkę panel warstwowy grub. 24 mm próg nabiegowy bez profilu wpuszczanego w posadzkę ornamentowe szkło izolacyjne zbrojone grub. 24 mm 16

17 Wype nienie warstwowe i przeszklenie izolacyjne Lakierowanie specjalne Typ 1 wypełnienie jednolite panel lub szkło izolacyjne Typ 2 listwa poprzeczna 119 mm na dole panel, na górze szkło izolacyjne wzg. przeszklenie całkowite Wyposażenie specjalne Powierzchnia zewnętrzna ościeżnica i skrzydło: malowane proszkowo na dowolny kolor z palety RAL lub eloksalowane. Panel: malowany proszkowo w kolorze profili aluminiowych palety RAL, w przypadku profili eloksalowanych - dowolny kolor z palety RAL Wypełnienie wypełnienie kombinowane (typ 2 i 3): panel warstwowy na dole, szkło izolacyjne na górze wzg. przeszklenie całkowite typ 2: z listwą poprzeczną, szer. 119 mm typ 3: z listwą poprzeczną, szer. 150 mm Zawiasy dwuczęściowy zawias aluminiowy, dodatkowo Uchwyt z konsolą, trawiony / kolor naturalny (E6/EV1) lub malowany proszkowo na kolor biały (RAL 9016) wzg. dowolny kolor z palety RAL Uchwyt płaski płaski uchwyt z tworzywa sztucznego, czarny, z konsolą, trawiony / kolor naturalny (E6/EV1) lub malowany proszkowo na kolor biały (RAL 9016) wzg. dowolny kolor z palety RAL Samozamykacze górny samozamykacz z blokadą lub bez; górny samozamykacz z szyną prowadzącą, z blokadą lub bez Ryglowanie zasuwnica zewnętrzna Blokada blokada drzwi Zamek zamek z zapadką rolkową, zamek szybkootwierający Klamki klamka z nieruchomą gałką Otwieracz elektrozaczep z oddzielną regulacją na dzień i noc Typ 3 listwa poprzeczna 150 mm na dole panel, na górze szkło izolacyjne wzg. przeszklenie całkowite szerokość zestawcza szerokość zewnętrzna ościeżnicy szerokość przejścia w świetle* szerokość zestawcza szerokość zewnętrzna ościeżnicy szerokość przejścia w świetle* *Szerokość przejścia w świetle przy kącie rozwarcia wynoszącym 90, bez uwzględnienia uchwytów i klamek, zmniejsza się o 44 mm, w przypadku drzwi dwuskrzydłowych - o 88 mm. wysokość zestawcza wysokość zewnętrzna ościeżnicy wysokość przejścia w świetle 17
